З’єднувальний профіль для кріплення двох полотен натяжної стелі з можливістю прихованого розміщення джерела світла

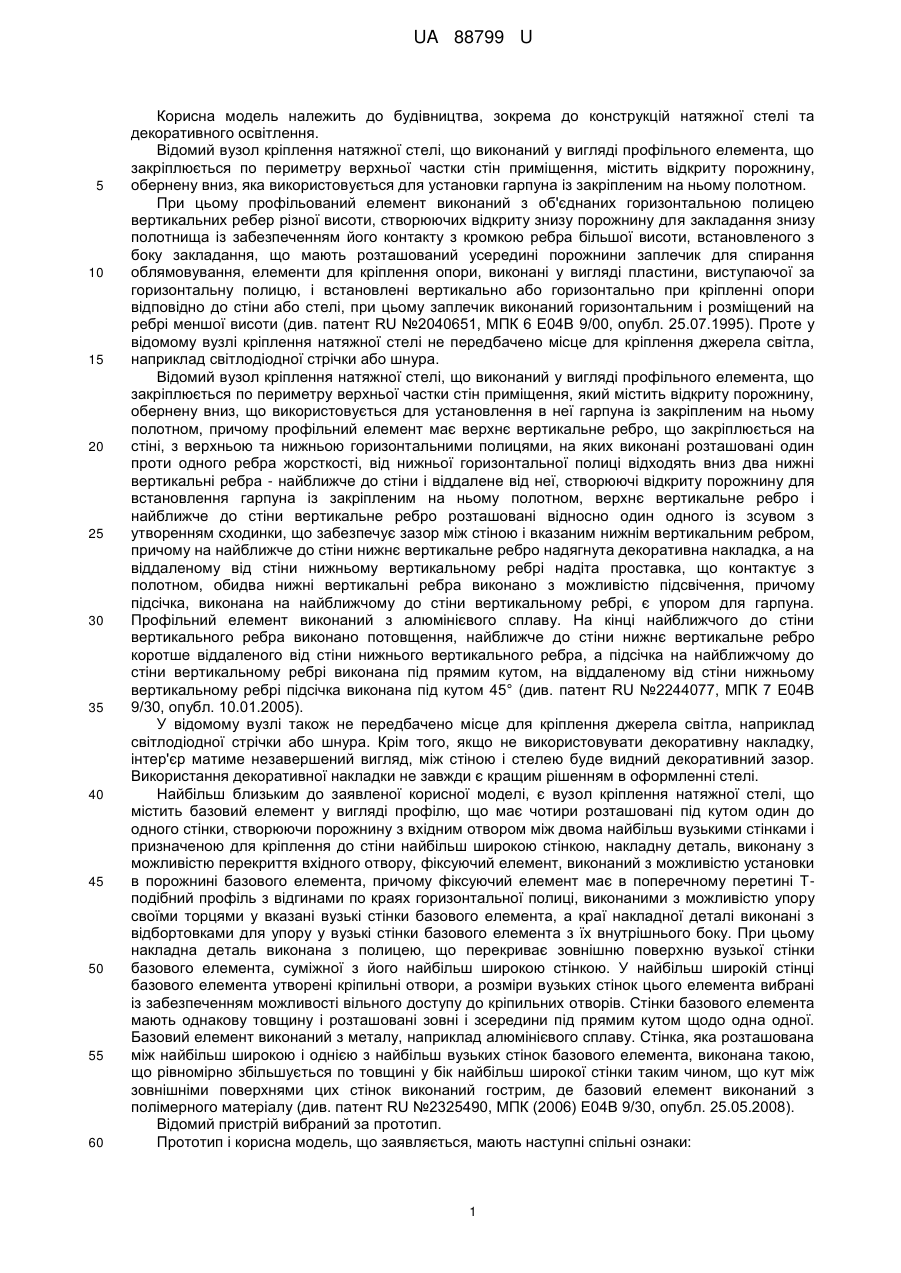

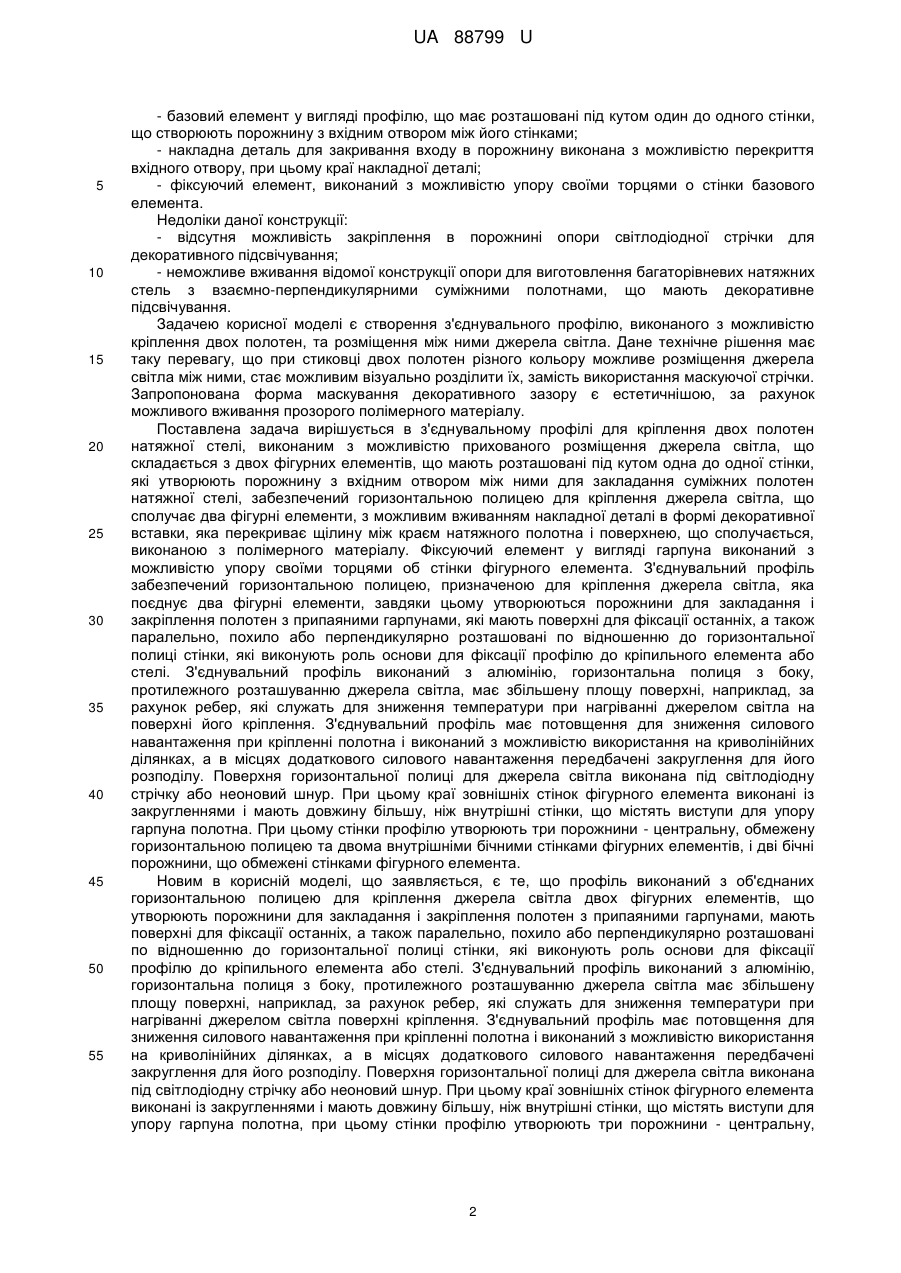

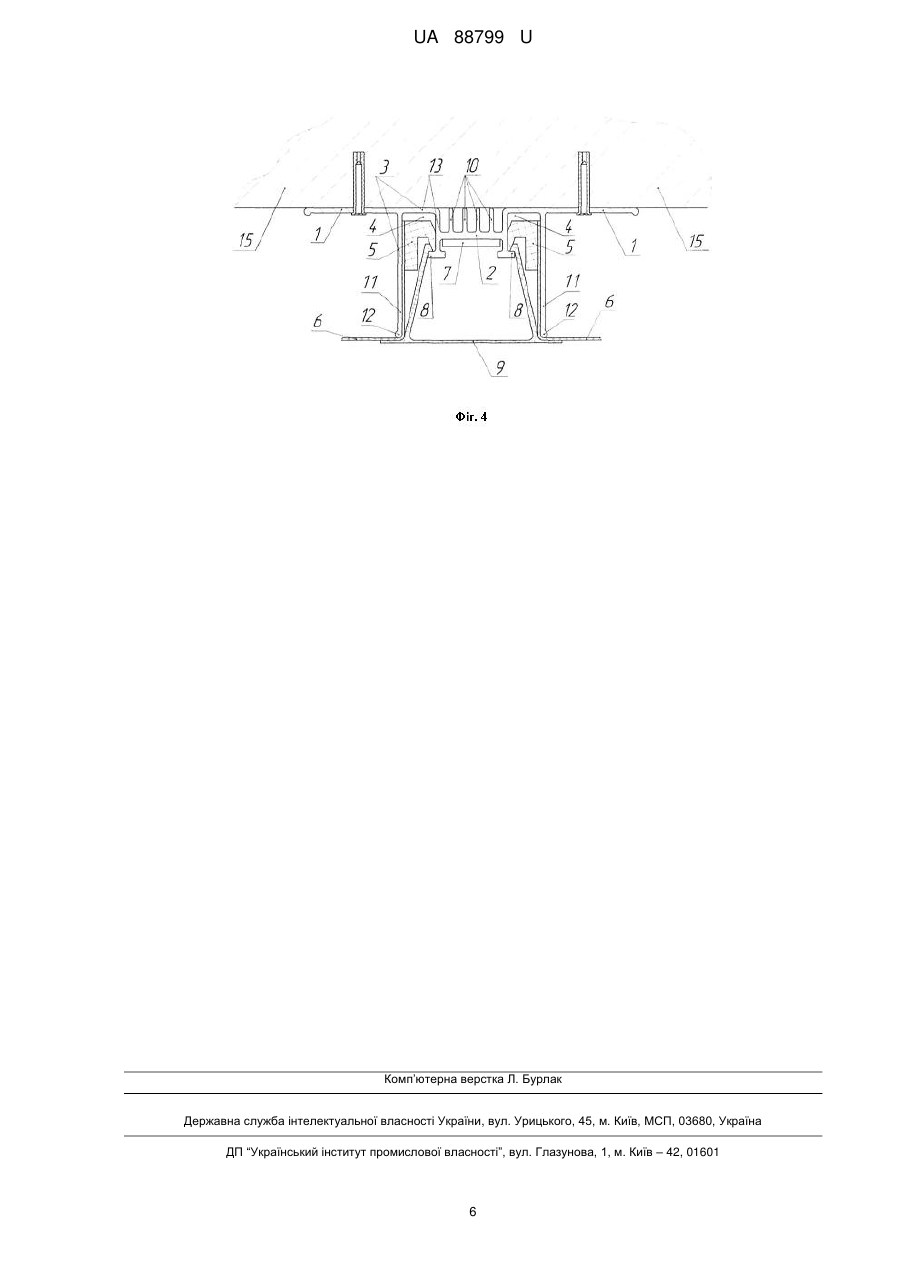

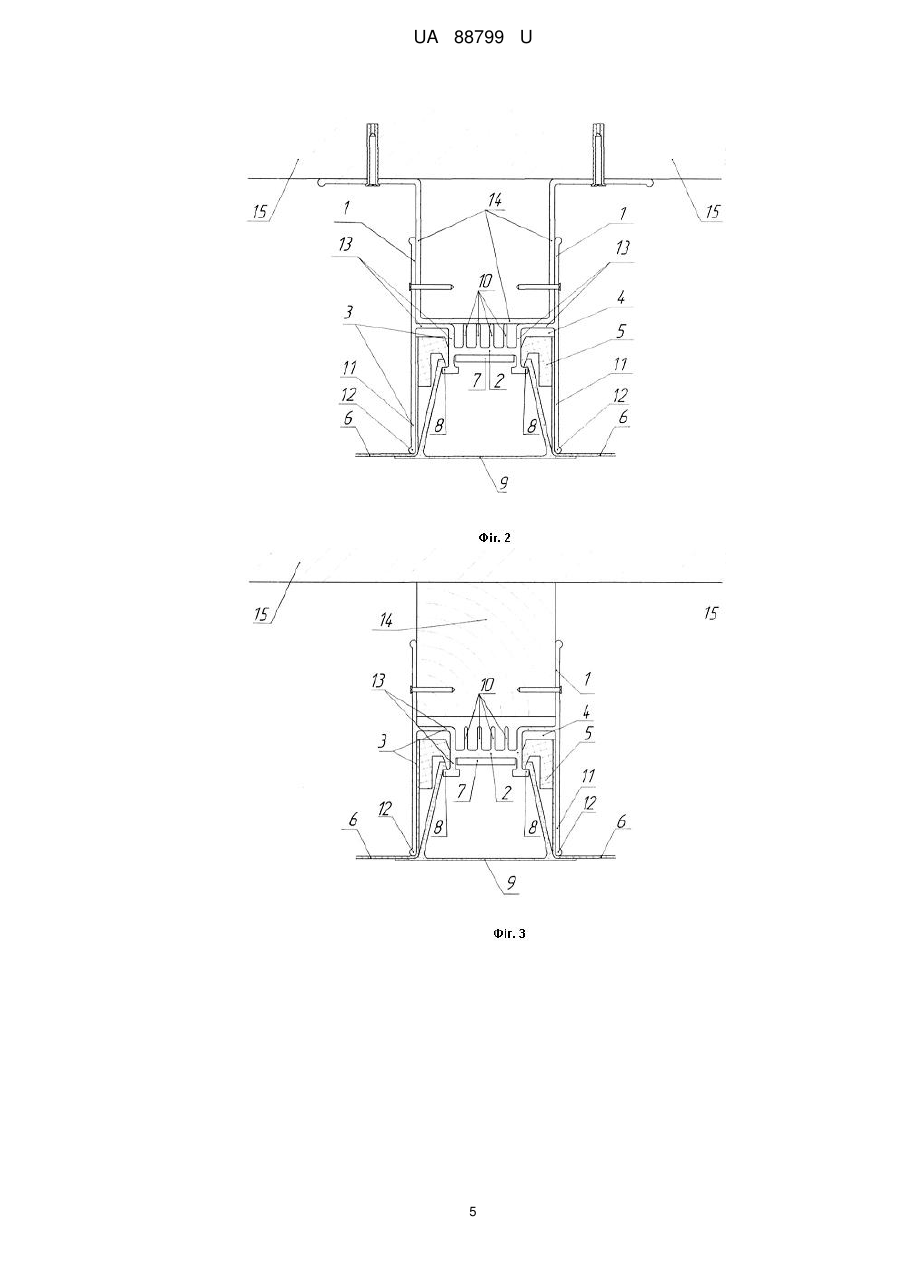

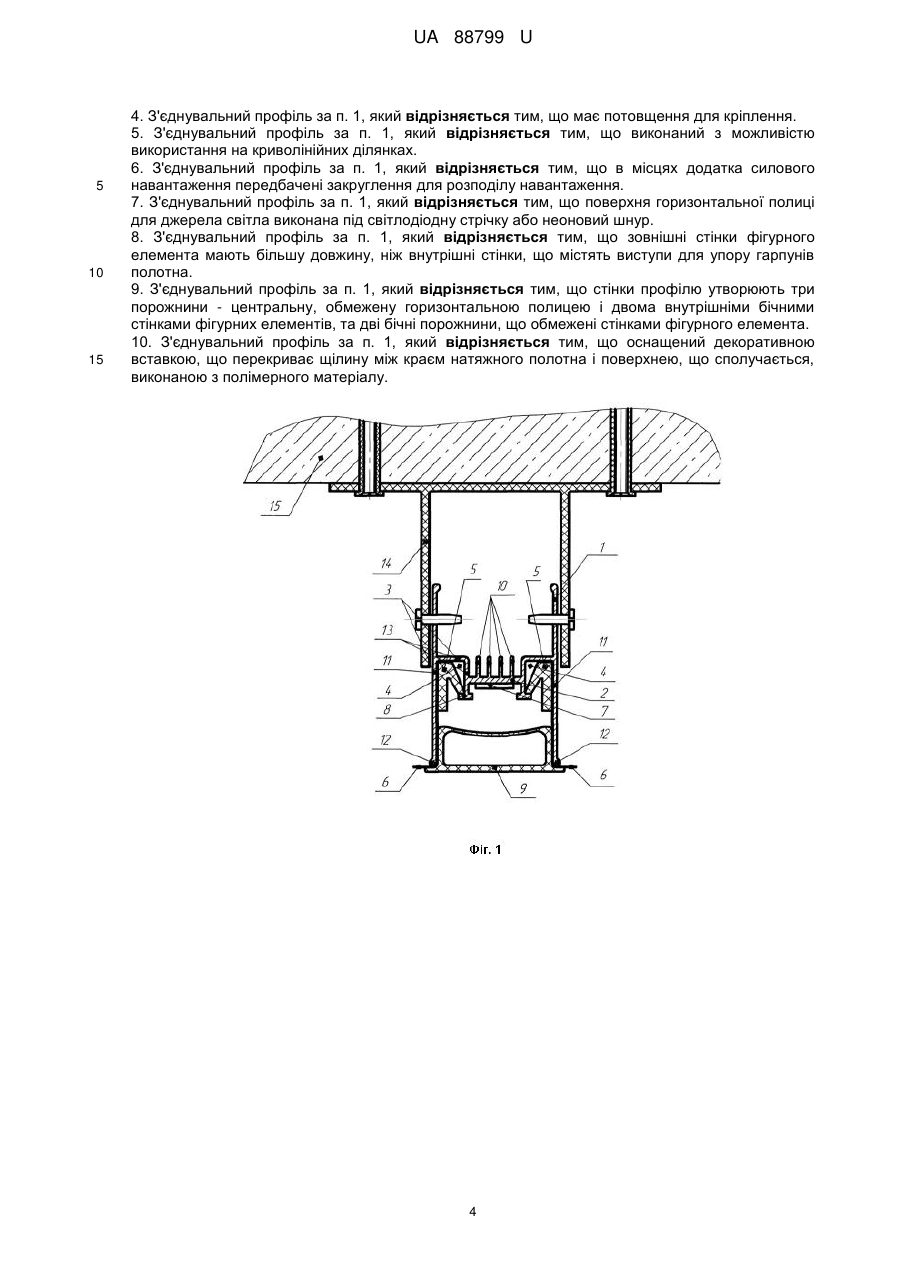

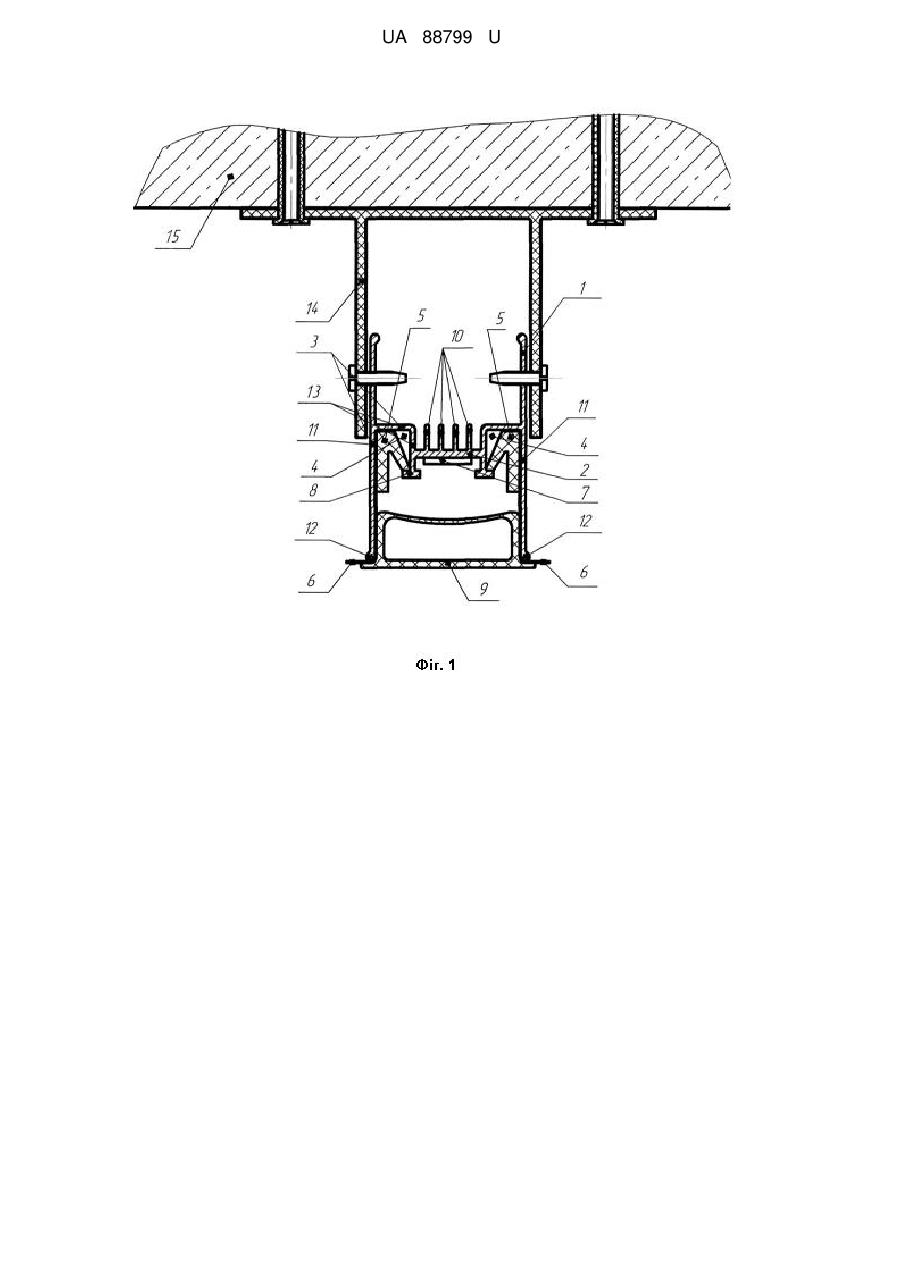

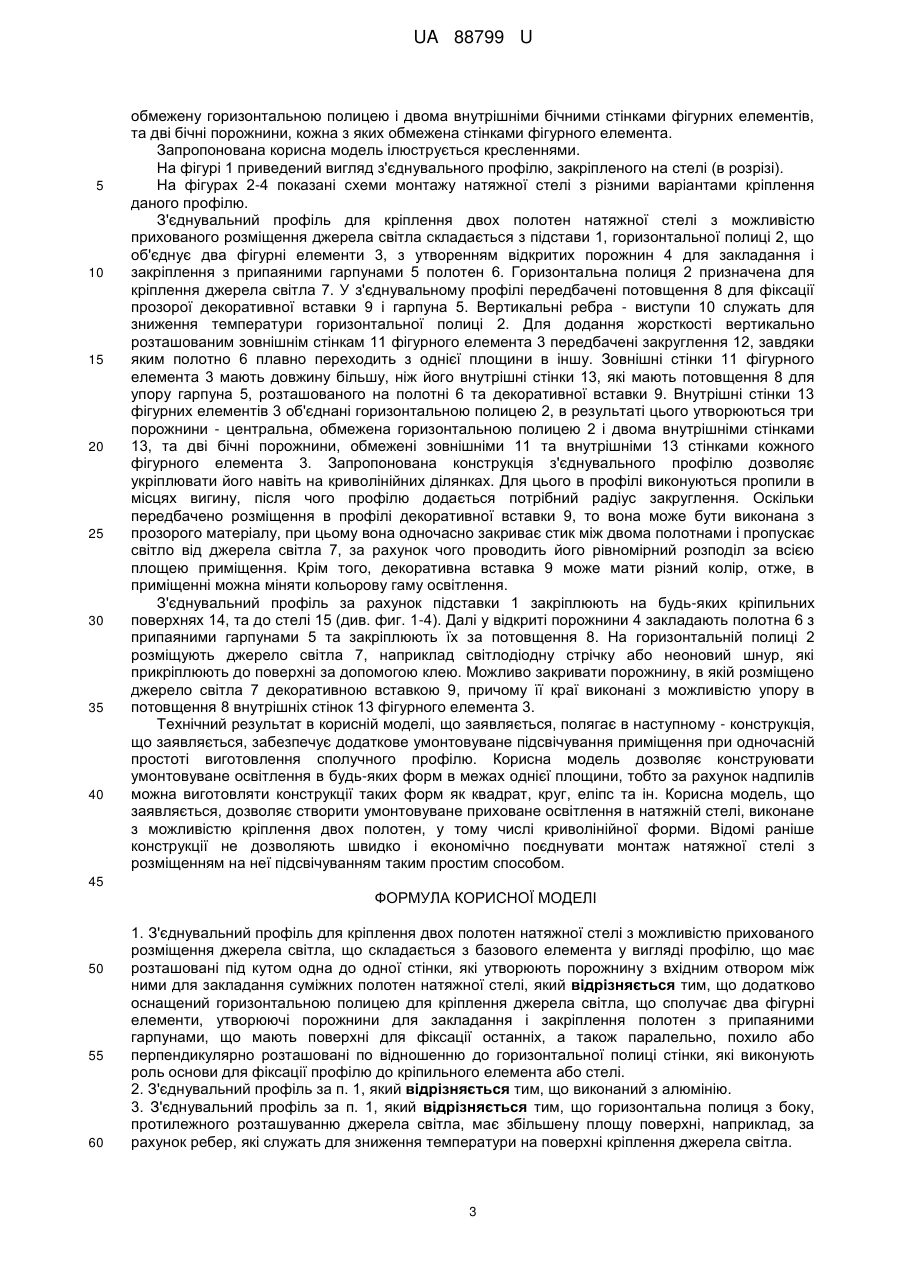

Реферат: З'єднувальний профіль для кріплення двох полотен натяжної стелі з можливістю прихованого розміщення джерела світла складається з базового елемента у вигляді профілю, що має розташовані під кутом одна до одної стінки, які утворюють порожнину з вхідним отвором між ними для закладання суміжних полотен натяжної стелі. Профіль додатково оснащений горизонтальною полицею для кріплення джерела світла, що сполучає два фігурні елементи, утворюючі порожнини для закладання і закріплення полотен з припаяними гарпунами, що мають поверхні для фіксації останніх, а також паралельно, похило або перпендикулярно розташовані по відношенню до горизонтальної полиці стінки. UA 88799 U (12) UA 88799 U UA 88799 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до конструкцій натяжної стелі та декоративного освітлення. Відомий вузол кріплення натяжної стелі, що виконаний у вигляді профільного елемента, що закріплюється по периметру верхньої частки стін приміщення, містить відкриту порожнину, обернену вниз, яка використовується для установки гарпуна із закріпленим на ньому полотном. При цьому профільований елемент виконаний з об'єднаних горизонтальною полицею вертикальних ребер різної висоти, створюючих відкриту знизу порожнину для закладання знизу полотнища із забезпеченням його контакту з кромкою ребра більшої висоти, встановленого з боку закладання, що мають розташований усередині порожнини заплечик для спирання облямовування, елементи для кріплення опори, виконані у вигляді пластини, виступаючої за горизонтальну полицю, і встановлені вертикально або горизонтально при кріпленні опори відповідно до стіни або стелі, при цьому заплечик виконаний горизонтальним і розміщений на ребрі меншої висоти (див. патент RU №2040651, МПК 6 Е04В 9/00, опубл. 25.07.1995). Проте у відомому вузлі кріплення натяжної стелі не передбачено місце для кріплення джерела світла, наприклад світлодіодної стрічки або шнура. Відомий вузол кріплення натяжної стелі, що виконаний у вигляді профільного елемента, що закріплюється по периметру верхньої частки стін приміщення, який містить відкриту порожнину, обернену вниз, що використовується для установлення в неї гарпуна із закріпленим на ньому полотном, причому профільний елемент має верхнє вертикальне ребро, що закріплюється на стіні, з верхньою та нижньою горизонтальними полицями, на яких виконані розташовані один проти одного ребра жорсткості, від нижньої горизонтальної полиці відходять вниз два нижні вертикальні ребра - найближче до стіни і віддалене від неї, створюючі відкриту порожнину для встановлення гарпуна із закріпленим на ньому полотном, верхнє вертикальне ребро і найближче до стіни вертикальне ребро розташовані відносно один одного із зсувом з утворенням сходинки, що забезпечує зазор між стіною і вказаним нижнім вертикальним ребром, причому на найближче до стіни нижнє вертикальне ребро надягнута декоративна накладка, а на віддаленому від стіни нижньому вертикальному ребрі надіта проставка, що контактує з полотном, обидва нижні вертикальні ребра виконано з можливістю підсвічення, причому підсічка, виконана на найближчому до стіни вертикальному ребрі, є упором для гарпуна. Профільний елемент виконаний з алюмінієвого сплаву. На кінці найближчого до стіни вертикального ребра виконано потовщення, найближче до стіни нижнє вертикальне ребро коротше віддаленого від стіни нижнього вертикального ребра, а підсічка на найближчому до стіни вертикальному ребрі виконана під прямим кутом, на віддаленому від стіни нижньому вертикальному ребрі підсічка виконана під кутом 45° (див. патент RU №2244077, МПК 7 Е04В 9/30, опубл. 10.01.2005). У відомому вузлі також не передбачено місце для кріплення джерела світла, наприклад світлодіодної стрічки або шнура. Крім того, якщо не використовувати декоративну накладку, інтер'єр матиме незавершений вигляд, між стіною і стелею буде видний декоративний зазор. Використання декоративної накладки не завжди є кращим рішенням в оформленні стелі. Найбільш близьким до заявленої корисної моделі, є вузол кріплення натяжної стелі, що містить базовий елемент у вигляді профілю, що має чотири розташовані під кутом один до одного стінки, створюючи порожнину з вхідним отвором між двома найбільш вузькими стінками і призначеною для кріплення до стіни найбільш широкою стінкою, накладну деталь, виконану з можливістю перекриття вхідного отвору, фіксуючий елемент, виконаний з можливістю установки в порожнині базового елемента, причому фіксуючий елемент має в поперечному перетині Тподібний профіль з відгинами по краях горизонтальної полиці, виконаними з можливістю упору своїми торцями у вказані вузькі стінки базового елемента, а краї накладної деталі виконані з відбортовками для упору у вузькі стінки базового елемента з їх внутрішнього боку. При цьому накладна деталь виконана з полицею, що перекриває зовнішню поверхню вузької стінки базового елемента, суміжної з його найбільш широкою стінкою. У найбільш широкій стінці базового елемента утворені кріпильні отвори, а розміри вузьких стінок цього елемента вибрані із забезпеченням можливості вільного доступу до кріпильних отворів. Стінки базового елемента мають однакову товщину і розташовані зовні і зсередини під прямим кутом щодо одна одної. Базовий елемент виконаний з металу, наприклад алюмінієвого сплаву. Стінка, яка розташована між найбільш широкою і однією з найбільш вузьких стінок базового елемента, виконана такою, що рівномірно збільшується по товщині у бік найбільш широкої стінки таким чином, що кут між зовнішніми поверхнями цих стінок виконаний гострим, де базовий елемент виконаний з полімерного матеріалу (див. патент RU №2325490, МПК (2006) Е04В 9/30, опубл. 25.05.2008). Відомий пристрій вибраний за прототип. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: 1 UA 88799 U 5 10 15 20 25 30 35 40 45 50 55 - базовий елемент у вигляді профілю, що має розташовані під кутом один до одного стінки, що створюють порожнину з вхідним отвором між його стінками; - накладна деталь для закривання входу в порожнину виконана з можливістю перекриття вхідного отвору, при цьому краї накладної деталі; - фіксуючий елемент, виконаний з можливістю упору своїми торцями о стінки базового елемента. Недоліки даної конструкції: - відсутня можливість закріплення в порожнині опори світлодіодної стрічки для декоративного підсвічування; - неможливе вживання відомої конструкції опори для виготовлення багаторівневих натяжних стель з взаємно-перпендикулярними суміжними полотнами, що мають декоративне підсвічування. Задачею корисної моделі є створення з'єднувального профілю, виконаного з можливістю кріплення двох полотен, та розміщення між ними джерела світла. Дане технічне рішення має таку перевагу, що при стиковці двох полотен різного кольору можливе розміщення джерела світла між ними, стає можливим візуально розділити їх, замість використання маскуючої стрічки. Запропонована форма маскування декоративного зазору є естетичнішою, за рахунок можливого вживання прозорого полімерного матеріалу. Поставлена задача вирішується в з'єднувальному профілі для кріплення двох полотен натяжної стелі, виконаним з можливістю прихованого розміщення джерела світла, що складається з двох фігурних елементів, що мають розташовані під кутом одна до одної стінки, які утворюють порожнину з вхідним отвором між ними для закладання суміжних полотен натяжної стелі, забезпечений горизонтальною полицею для кріплення джерела світла, що сполучає два фігурні елементи, з можливим вживанням накладної деталі в формі декоративної вставки, яка перекриває щілину між краєм натяжного полотна і поверхнею, що сполучається, виконаною з полімерного матеріалу. Фіксуючий елемент у вигляді гарпуна виконаний з можливістю упору своїми торцями об стінки фігурного елемента. З'єднувальний профіль забезпечений горизонтальною полицею, призначеною для кріплення джерела світла, яка поєднує два фігурні елементи, завдяки цьому утворюються порожнини для закладання і закріплення полотен з припаяними гарпунами, які мають поверхні для фіксації останніх, а також паралельно, похило або перпендикулярно розташовані по відношенню до горизонтальної полиці стінки, які виконують роль основи для фіксації профілю до кріпильного елемента або стелі. З'єднувальний профіль виконаний з алюмінію, горизонтальна полиця з боку, протилежного розташуванню джерела світла, має збільшену площу поверхні, наприклад, за рахунок ребер, які служать для зниження температури при нагріванні джерелом світла на поверхні його кріплення. З'єднувальний профіль має потовщення для зниження силового навантаження при кріпленні полотна і виконаний з можливістю використання на криволінійних ділянках, а в місцях додаткового силового навантаження передбачені закруглення для його розподілу. Поверхня горизонтальної полиці для джерела світла виконана під світлодіодну стрічку або неоновий шнур. При цьому краї зовнішніх стінок фігурного елемента виконані із закругленнями і мають довжину більшу, ніж внутрішні стінки, що містять виступи для упору гарпуна полотна. При цьому стінки профілю утворюють три порожнини - центральну, обмежену горизонтальною полицею та двома внутрішніми бічними стінками фігурних елементів, і дві бічні порожнини, що обмежені стінками фігурного елемента. Новим в корисній моделі, що заявляється, є те, що профіль виконаний з об'єднаних горизонтальною полицею для кріплення джерела світла двох фігурних елементів, що утворюють порожнини для закладання і закріплення полотен з припаяними гарпунами, мають поверхні для фіксації останніх, а також паралельно, похило або перпендикулярно розташовані по відношенню до горизонтальної полиці стінки, які виконують роль основи для фіксації профілю до кріпильного елемента або стелі. З'єднувальний профіль виконаний з алюмінію, горизонтальна полиця з боку, протилежного розташуванню джерела світла має збільшену площу поверхні, наприклад, за рахунок ребер, які служать для зниження температури при нагріванні джерелом світла поверхні кріплення. З'єднувальний профіль має потовщення для зниження силового навантаження при кріпленні полотна і виконаний з можливістю використання на криволінійних ділянках, а в місцях додаткового силового навантаження передбачені закруглення для його розподілу. Поверхня горизонтальної полиці для джерела світла виконана під світлодіодну стрічку або неоновий шнур. При цьому краї зовнішніх стінок фігурного елемента виконані із закругленнями і мають довжину більшу, ніж внутрішні стінки, що містять виступи для упору гарпуна полотна, при цьому стінки профілю утворюють три порожнини - центральну, 2 UA 88799 U 5 10 15 20 25 30 35 40 обмежену горизонтальною полицею і двома внутрішніми бічними стінками фігурних елементів, та дві бічні порожнини, кожна з яких обмежена стінками фігурного елемента. Запропонована корисна модель ілюструється кресленнями. На фігурі 1 приведений вигляд з'єднувального профілю, закріпленого на стелі (в розрізі). На фігурах 2-4 показані схеми монтажу натяжної стелі з різними варіантами кріплення даного профілю. З'єднувальний профіль для кріплення двох полотен натяжної стелі з можливістю прихованого розміщення джерела світла складається з підстави 1, горизонтальної полиці 2, що об'єднує два фігурні елементи 3, з утворенням відкритих порожнин 4 для закладання і закріплення з припаяними гарпунами 5 полотен 6. Горизонтальна полиця 2 призначена для кріплення джерела світла 7. У з'єднувальному профілі передбачені потовщення 8 для фіксації прозорої декоративної вставки 9 і гарпуна 5. Вертикальні ребра - виступи 10 служать для зниження температури горизонтальної полиці 2. Для додання жорсткості вертикально розташованим зовнішнім стінкам 11 фігурного елемента 3 передбачені закруглення 12, завдяки яким полотно 6 плавно переходить з однієї площини в іншу. Зовнішні стінки 11 фігурного елемента 3 мають довжину більшу, ніж його внутрішні стінки 13, які мають потовщення 8 для упору гарпуна 5, розташованого на полотні 6 та декоративної вставки 9. Внутрішні стінки 13 фігурних елементів 3 об'єднані горизонтальною полицею 2, в результаті цього утворюються три порожнини - центральна, обмежена горизонтальною полицею 2 і двома внутрішніми стінками 13, та дві бічні порожнини, обмежені зовнішніми 11 та внутрішніми 13 стінками кожного фігурного елемента 3. Запропонована конструкція з'єднувального профілю дозволяє укріплювати його навіть на криволінійних ділянках. Для цього в профілі виконуються пропили в місцях вигину, після чого профілю додається потрібний радіус закруглення. Оскільки передбачено розміщення в профілі декоративної вставки 9, то вона може бути виконана з прозорого матеріалу, при цьому вона одночасно закриває стик між двома полотнами і пропускає світло від джерела світла 7, за рахунок чого проводить його рівномірний розподіл за всією площею приміщення. Крім того, декоративна вставка 9 може мати різний колір, отже, в приміщенні можна міняти кольорову гаму освітлення. З'єднувальний профіль за рахунок підставки 1 закріплюють на будь-яких кріпильних поверхнях 14, та до стелі 15 (див. фиг. 1-4). Далі у відкриті порожнини 4 закладають полотна 6 з припаяними гарпунами 5 та закріплюють їх за потовщення 8. На горизонтальній полиці 2 розміщують джерело світла 7, наприклад світлодіодну стрічку або неоновий шнур, які прикріплюють до поверхні за допомогою клею. Можливо закривати порожнину, в якій розміщено джерело світла 7 декоративною вставкою 9, причому її краї виконані з можливістю упору в потовщення 8 внутрішніх стінок 13 фігурного елемента 3. Технічний результат в корисній моделі, що заявляється, полягає в наступному - конструкція, що заявляється, забезпечує додаткове умонтовуване підсвічування приміщення при одночасній простоті виготовлення сполучного профілю. Корисна модель дозволяє конструювати умонтовуване освітлення в будь-яких форм в межах однієї площини, тобто за рахунок надпилів можна виготовляти конструкції таких форм як квадрат, круг, еліпс та ін. Корисна модель, що заявляється, дозволяє створити умонтовуване приховане освітлення в натяжній стелі, виконане з можливістю кріплення двох полотен, у тому числі криволінійної форми. Відомі раніше конструкції не дозволяють швидко і економічно поєднувати монтаж натяжної стелі з розміщенням на неї підсвічуванням таким простим способом. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. З'єднувальний профіль для кріплення двох полотен натяжної стелі з можливістю прихованого розміщення джерела світла, що складається з базового елемента у вигляді профілю, що має розташовані під кутом одна до одної стінки, які утворюють порожнину з вхідним отвором між ними для закладання суміжних полотен натяжної стелі, який відрізняється тим, що додатково оснащений горизонтальною полицею для кріплення джерела світла, що сполучає два фігурні елементи, утворюючі порожнини для закладання і закріплення полотен з припаяними гарпунами, що мають поверхні для фіксації останніх, а також паралельно, похило або перпендикулярно розташовані по відношенню до горизонтальної полиці стінки, які виконують роль основи для фіксації профілю до кріпильного елемента або стелі. 2. З'єднувальний профіль за п. 1, який відрізняється тим, що виконаний з алюмінію. 3. З'єднувальний профіль за п. 1, який відрізняється тим, що горизонтальна полиця з боку, протилежного розташуванню джерела світла, має збільшену площу поверхні, наприклад, за рахунок ребер, які служать для зниження температури на поверхні кріплення джерела світла. 3 UA 88799 U 5 10 15 4. З'єднувальний профіль за п. 1, який відрізняється тим, що має потовщення для кріплення. 5. З'єднувальний профіль за п. 1, який відрізняється тим, що виконаний з можливістю використання на криволінійних ділянках. 6. З'єднувальний профіль за п. 1, який відрізняється тим, що в місцях додатка силового навантаження передбачені закруглення для розподілу навантаження. 7. З'єднувальний профіль за п. 1, який відрізняється тим, що поверхня горизонтальної полиці для джерела світла виконана під світлодіодну стрічку або неоновий шнур. 8. З'єднувальний профіль за п. 1, який відрізняється тим, що зовнішні стінки фігурного елемента мають більшу довжину, ніж внутрішні стінки, що містять виступи для упору гарпунів полотна. 9. З'єднувальний профіль за п. 1, який відрізняється тим, що стінки профілю утворюють три порожнини - центральну, обмежену горизонтальною полицею і двома внутрішніми бічними стінками фігурних елементів, та дві бічні порожнини, що обмежені стінками фігурного елемента. 10. З'єднувальний профіль за п. 1, який відрізняється тим, що оснащений декоративною вставкою, що перекриває щілину між краєм натяжного полотна і поверхнею, що сполучається, виконаною з полімерного матеріалу. 4 UA 88799 U 5 UA 88799 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
