Пляшка як тара і як будівельний елемент

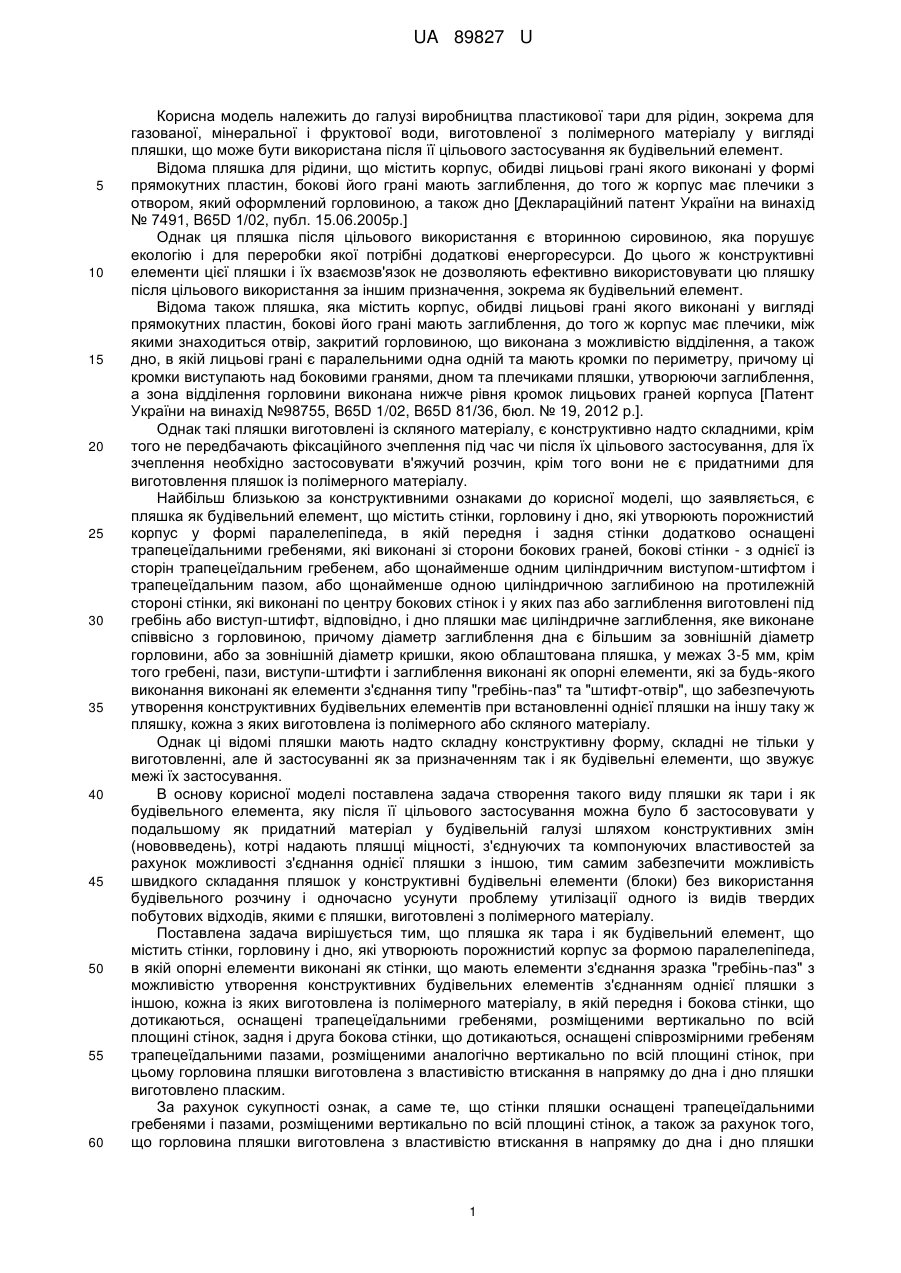

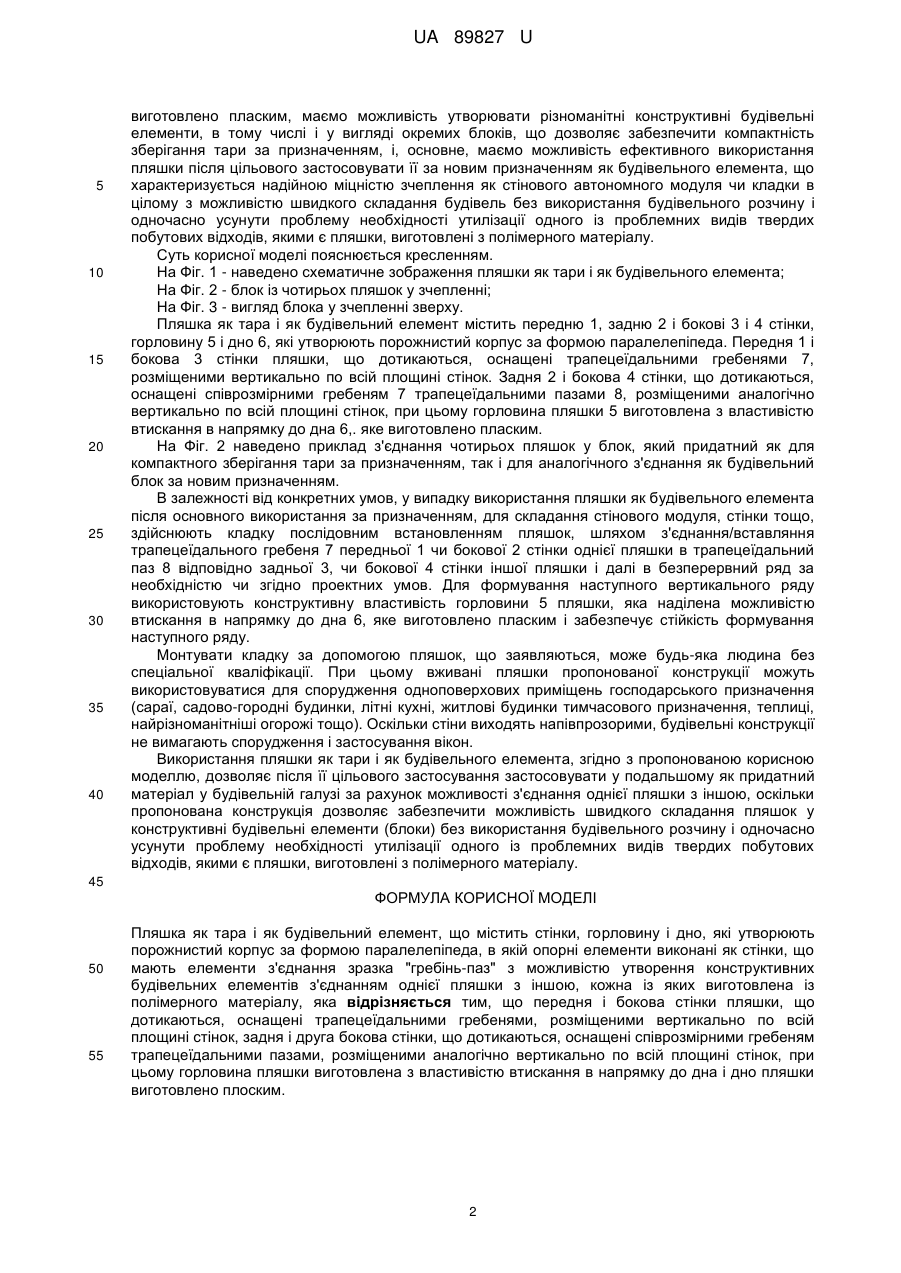

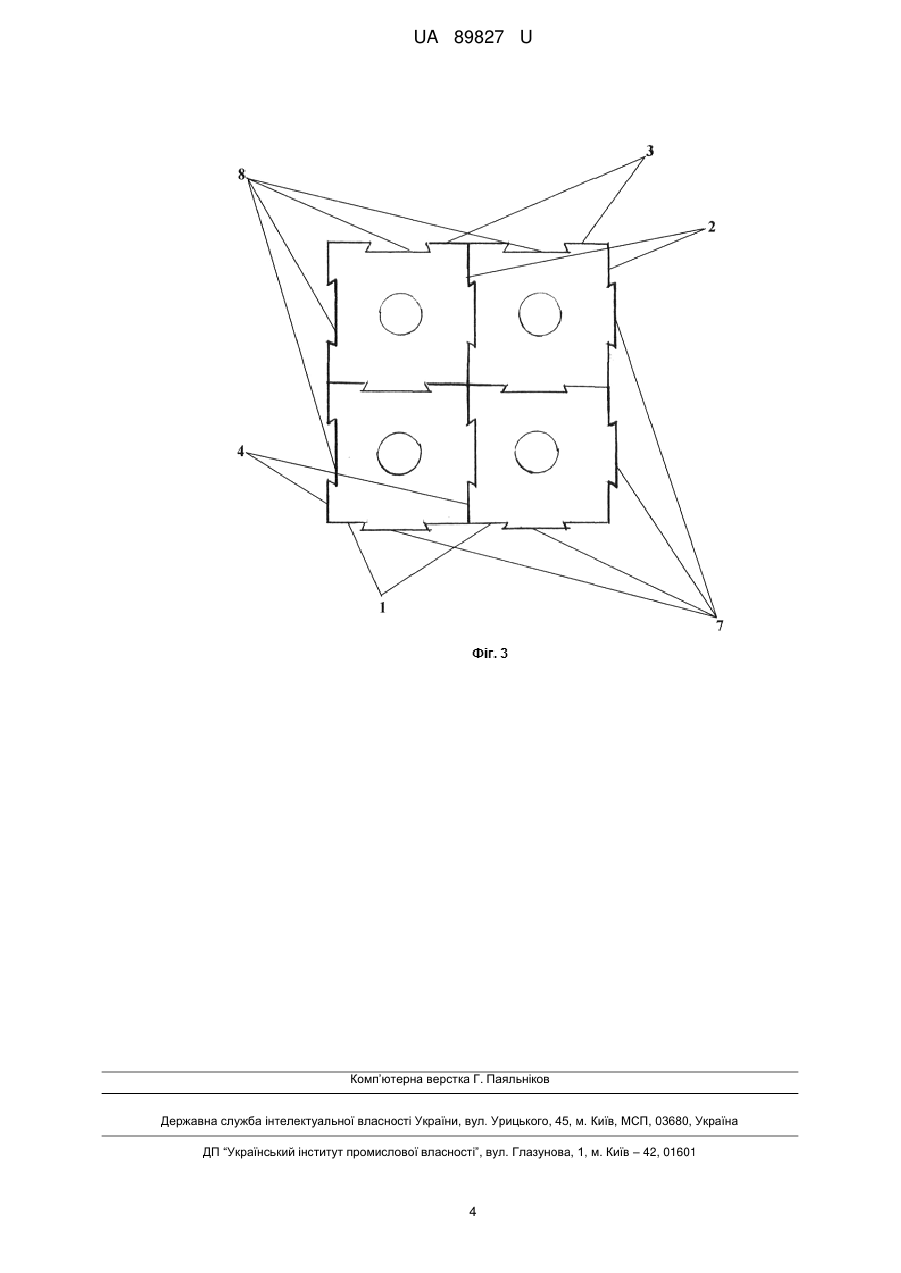

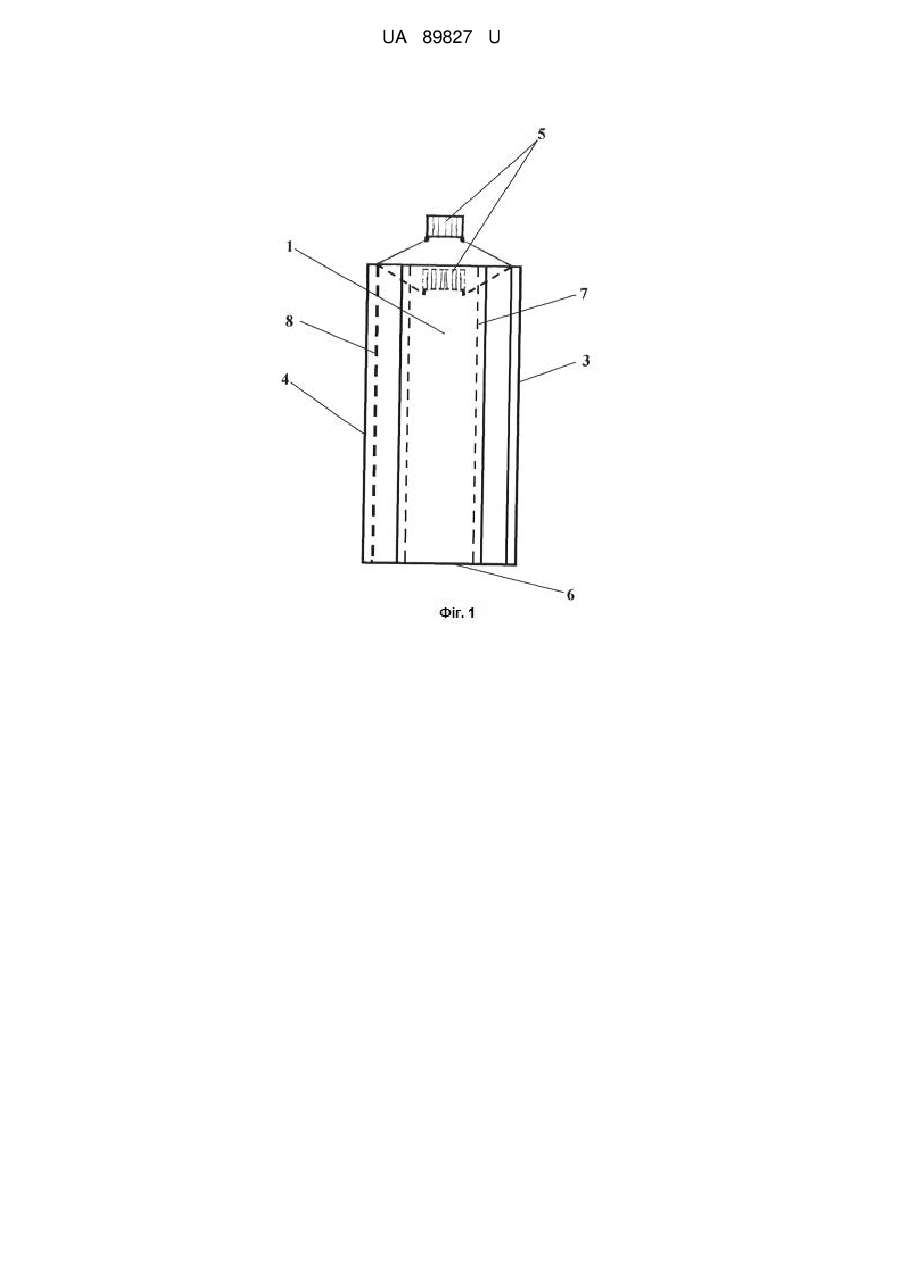

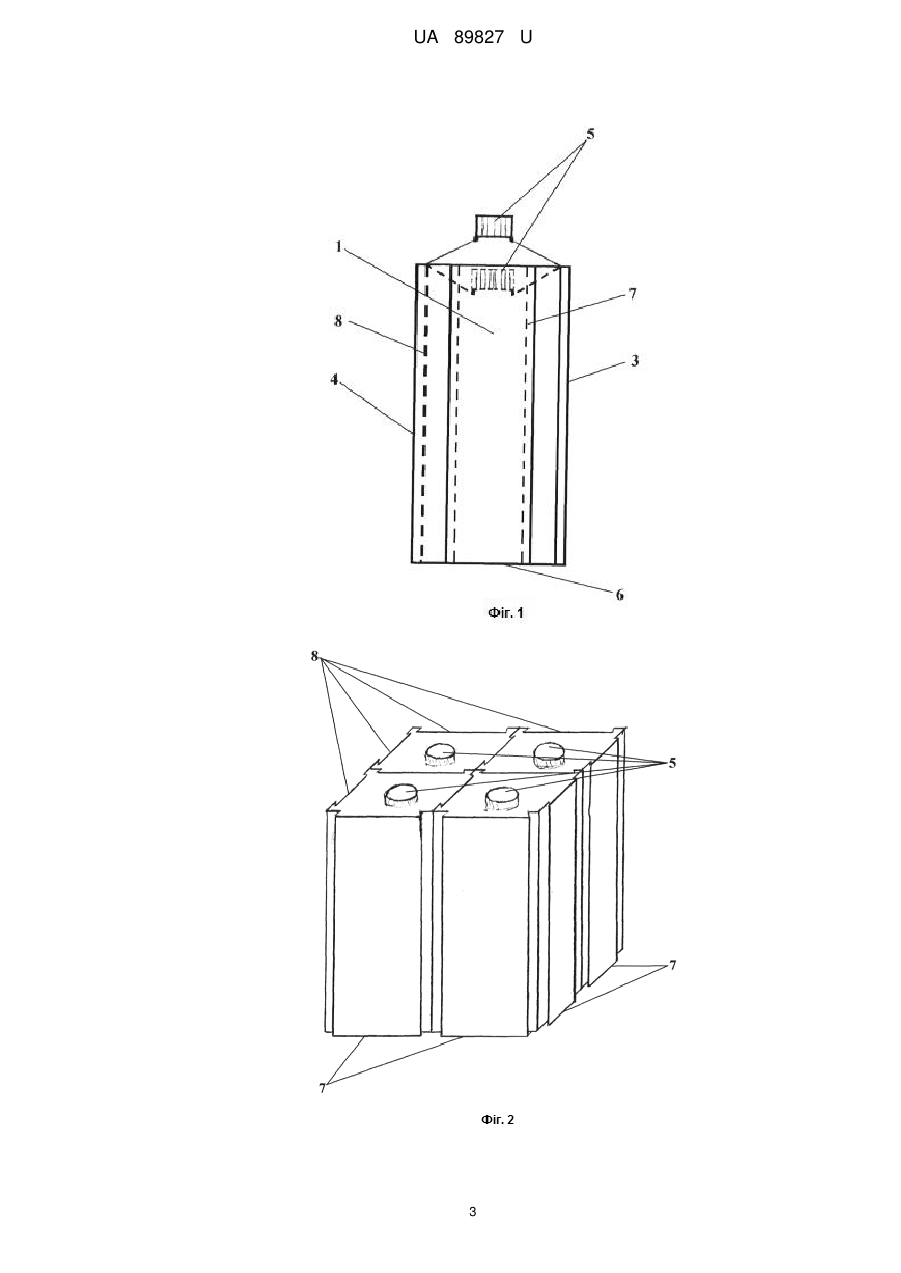

Реферат: UA 89827 U UA 89827 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва пластикової тари для рідин, зокрема для газованої, мінеральної і фруктової води, виготовленої з полімерного матеріалу у вигляді пляшки, що може бути використана після її цільового застосування як будівельний елемент. Відома пляшка для рідини, що містить корпус, обидві лицьові грані якого виконані у формі прямокутних пластин, бокові його грані мають заглиблення, до того ж корпус має плечики з отвором, який оформлений горловиною, а також дно [Деклараційний патент України на винахід № 7491, B65D 1/02, публ. 15.06.2005р.] Однак ця пляшка після цільового використання є вторинною сировиною, яка порушує екологію і для переробки якої потрібні додаткові енергоресурси. До цього ж конструктивні елементи цієї пляшки і їх взаємозв'язок не дозволяють ефективно використовувати цю пляшку після цільового використання за іншим призначення, зокрема як будівельний елемент. Відома також пляшка, яка містить корпус, обидві лицьові грані якого виконані у вигляді прямокутних пластин, бокові його грані мають заглиблення, до того ж корпус має плечики, між якими знаходиться отвір, закритий горловиною, що виконана з можливістю відділення, а також дно, в якій лицьові грані є паралельними одна одній та мають кромки по периметру, причому ці кромки виступають над боковими гранями, дном та плечиками пляшки, утворюючи заглиблення, а зона відділення горловини виконана нижче рівня кромок лицьових граней корпуса [Патент України на винахід №98755, B65D 1/02, B65D 81/36, бюл. № 19, 2012 р.]. Однак такі пляшки виготовлені із скляного матеріалу, є конструктивно надто складними, крім того не передбачають фіксаційного зчеплення під час чи після їх цільового застосування, для їх зчеплення необхідно застосовувати в'яжучий розчин, крім того вони не є придатними для виготовлення пляшок із полімерного матеріалу. Найбільш близькою за конструктивними ознаками до корисної моделі, що заявляється, є пляшка як будівельний елемент, що містить стінки, горловину і дно, які утворюють порожнистий корпус у формі паралелепіпеда, в якій передня і задня стінки додатково оснащені трапецеїдальними гребенями, які виконані зі сторони бокових граней, бокові стінки - з однієї із сторін трапецеїдальним гребенем, або щонайменше одним циліндричним виступом-штифтом і трапецеїдальним пазом, або щонайменше одною циліндричною заглибиною на протилежній стороні стінки, які виконані по центру бокових стінок і у яких паз або заглиблення виготовлені під гребінь або виступ-штифт, відповідно, і дно пляшки має циліндричне заглиблення, яке виконане співвісно з горловиною, причому діаметр заглиблення дна є більшим за зовнішній діаметр горловини, або за зовнішній діаметр кришки, якою облаштована пляшка, у межах 3-5 мм, крім того гребені, пази, виступи-штифти і заглиблення виконані як опорні елементи, які за будь-якого виконання виконані як елементи з'єднання типу "гребінь-паз" та "штифт-отвір", що забезпечують утворення конструктивних будівельних елементів при встановленні однієї пляшки на іншу таку ж пляшку, кожна з яких виготовлена із полімерного або скляного матеріалу. Однак ці відомі пляшки мають надто складну конструктивну форму, складні не тільки у виготовленні, але й застосуванні як за призначенням так і як будівельні елементи, що звужує межі їх застосування. В основу корисної моделі поставлена задача створення такого виду пляшки як тари і як будівельного елемента, яку після її цільового застосування можна було б застосовувати у подальшому як придатний матеріал у будівельній галузі шляхом конструктивних змін (нововведень), котрі надають пляшці міцності, з'єднуючих та компонуючих властивостей за рахунок можливості з'єднання однієї пляшки з іншою, тим самим забезпечити можливість швидкого складання пляшок у конструктивні будівельні елементи (блоки) без використання будівельного розчину і одночасно усунути проблему утилізації одного із видів твердих побутових відходів, якими є пляшки, виготовлені з полімерного матеріалу. Поставлена задача вирішується тим, що пляшка як тара і як будівельний елемент, що містить стінки, горловину і дно, які утворюють порожнистий корпус за формою паралелепіпеда, в якій опорні елементи виконані як стінки, що мають елементи з'єднання зразка "гребінь-паз" з можливістю утворення конструктивних будівельних елементів з'єднанням однієї пляшки з іншою, кожна із яких виготовлена із полімерного матеріалу, в якій передня і бокова стінки, що дотикаються, оснащені трапецеїдальними гребенями, розміщеними вертикально по всій площині стінок, задня і друга бокова стінки, що дотикаються, оснащені співрозмірними гребеням трапецеїдальними пазами, розміщеними аналогічно вертикально по всій площині стінок, при цьому горловина пляшки виготовлена з властивістю втискання в напрямку до дна і дно пляшки виготовлено пласким. За рахунок сукупності ознак, а саме те, що стінки пляшки оснащені трапецеїдальними гребенями і пазами, розміщеними вертикально по всій площині стінок, а також за рахунок того, що горловина пляшки виготовлена з властивістю втискання в напрямку до дна і дно пляшки 1 UA 89827 U 5 10 15 20 25 30 35 40 виготовлено пласким, маємо можливість утворювати різноманітні конструктивні будівельні елементи, в тому числі і у вигляді окремих блоків, що дозволяє забезпечити компактність зберігання тари за призначенням, і, основне, маємо можливість ефективного використання пляшки після цільового застосовувати її за новим призначенням як будівельного елемента, що характеризується надійною міцністю зчеплення як стінового автономного модуля чи кладки в цілому з можливістю швидкого складання будівель без використання будівельного розчину і одночасно усунути проблему необхідності утилізації одного із проблемних видів твердих побутових відходів, якими є пляшки, виготовлені з полімерного матеріалу. Суть корисної моделі пояснюється кресленням. На Фіг. 1 - наведено схематичне зображення пляшки як тари і як будівельного елемента; На Фіг. 2 - блок із чотирьох пляшок у зчепленні; На Фіг. 3 - вигляд блока у зчепленні зверху. Пляшка як тара і як будівельний елемент містить передню 1, задню 2 і бокові 3 і 4 стінки, горловину 5 і дно 6, які утворюють порожнистий корпус за формою паралелепіпеда. Передня 1 і бокова 3 стінки пляшки, що дотикаються, оснащені трапецеїдальними гребенями 7, розміщеними вертикально по всій площині стінок. Задня 2 і бокова 4 стінки, що дотикаються, оснащені співрозмірними гребеням 7 трапецеїдальними пазами 8, розміщеними аналогічно вертикально по всій площині стінок, при цьому горловина пляшки 5 виготовлена з властивістю втискання в напрямку до дна 6,. яке виготовлено пласким. На Фіг. 2 наведено приклад з'єднання чотирьох пляшок у блок, який придатний як для компактного зберігання тари за призначенням, так і для аналогічного з'єднання як будівельний блок за новим призначенням. В залежності від конкретних умов, у випадку використання пляшки як будівельного елемента після основного використання за призначенням, для складання стінового модуля, стінки тощо, здійснюють кладку послідовним встановленням пляшок, шляхом з'єднання/вставляння трапецеїдального гребеня 7 передньої 1 чи бокової 2 стінки однієї пляшки в трапецеїдальний паз 8 відповідно задньої 3, чи бокової 4 стінки іншої пляшки і далі в безперервний ряд за необхідністю чи згідно проектних умов. Для формування наступного вертикального ряду використовують конструктивну властивість горловини 5 пляшки, яка наділена можливістю втискання в напрямку до дна 6, яке виготовлено пласким і забезпечує стійкість формування наступного ряду. Монтувати кладку за допомогою пляшок, що заявляються, може будь-яка людина без спеціальної кваліфікації. При цьому вживані пляшки пропонованої конструкції можуть використовуватися для спорудження одноповерхових приміщень господарського призначення (сараї, садово-городні будинки, літні кухні, житлові будинки тимчасового призначення, теплиці, найрізноманітніші огорожі тощо). Оскільки стіни виходять напівпрозорими, будівельні конструкції не вимагають спорудження і застосування вікон. Використання пляшки як тари і як будівельного елемента, згідно з пропонованою корисною моделлю, дозволяє після її цільового застосування застосовувати у подальшому як придатний матеріал у будівельній галузі за рахунок можливості з'єднання однієї пляшки з іншою, оскільки пропонована конструкція дозволяє забезпечити можливість швидкого складання пляшок у конструктивні будівельні елементи (блоки) без використання будівельного розчину і одночасно усунути проблему необхідності утилізації одного із проблемних видів твердих побутових відходів, якими є пляшки, виготовлені з полімерного матеріалу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пляшка як тара і як будівельний елемент, що містить стінки, горловину і дно, які утворюють порожнистий корпус за формою паралелепіпеда, в якій опорні елементи виконані як стінки, що мають елементи з'єднання зразка "гребінь-паз" з можливістю утворення конструктивних будівельних елементів з'єднанням однієї пляшки з іншою, кожна із яких виготовлена із полімерного матеріалу, яка відрізняється тим, що передня і бокова стінки пляшки, що дотикаються, оснащені трапецеїдальними гребенями, розміщеними вертикально по всій площині стінок, задня і друга бокова стінки, що дотикаються, оснащені співрозмірними гребеням трапецеїдальними пазами, розміщеними аналогічно вертикально по всій площині стінок, при цьому горловина пляшки виготовлена з властивістю втискання в напрямку до дна і дно пляшки виготовлено плоским. 2 UA 89827 U 3 UA 89827 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
