Пляшка як будівельний елемент

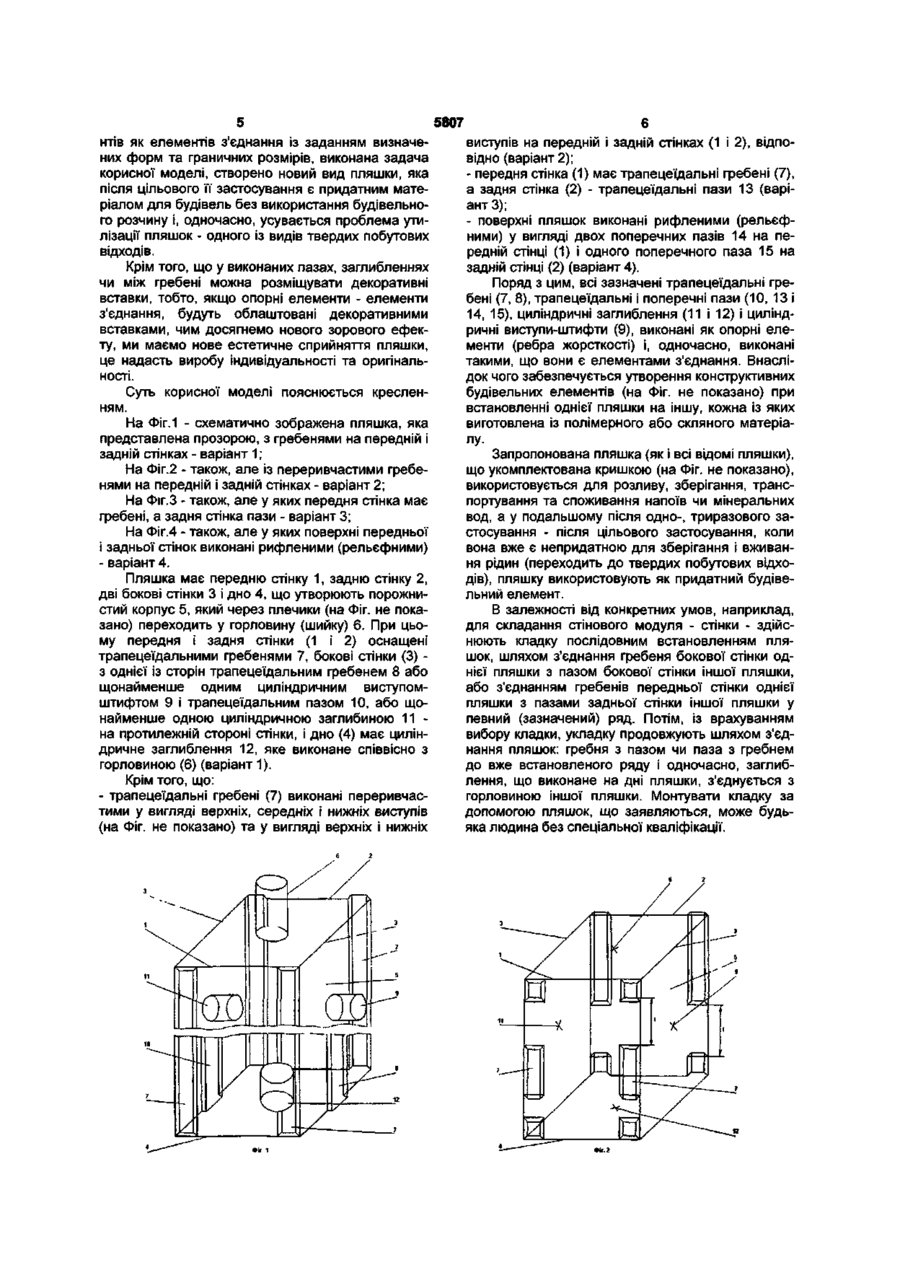

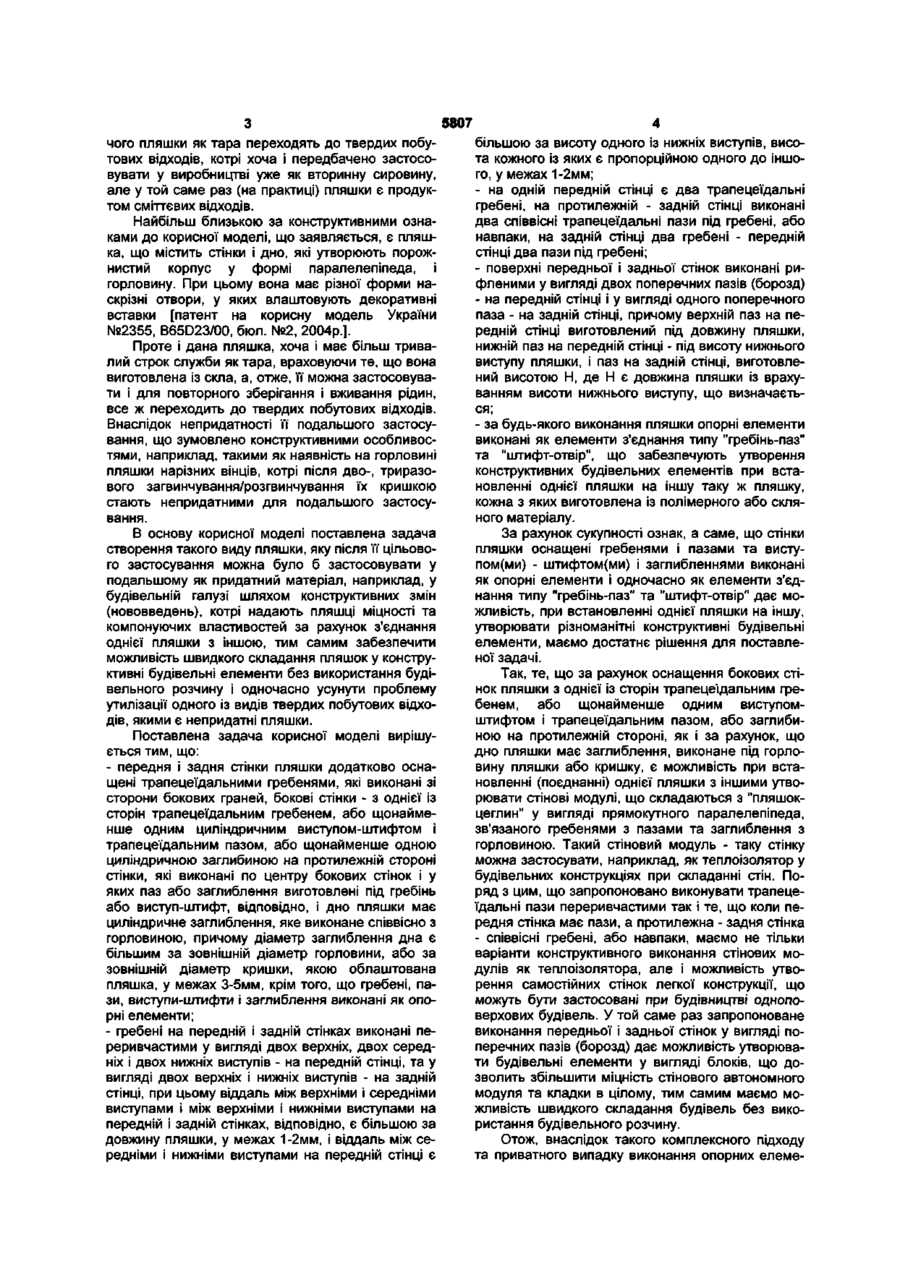

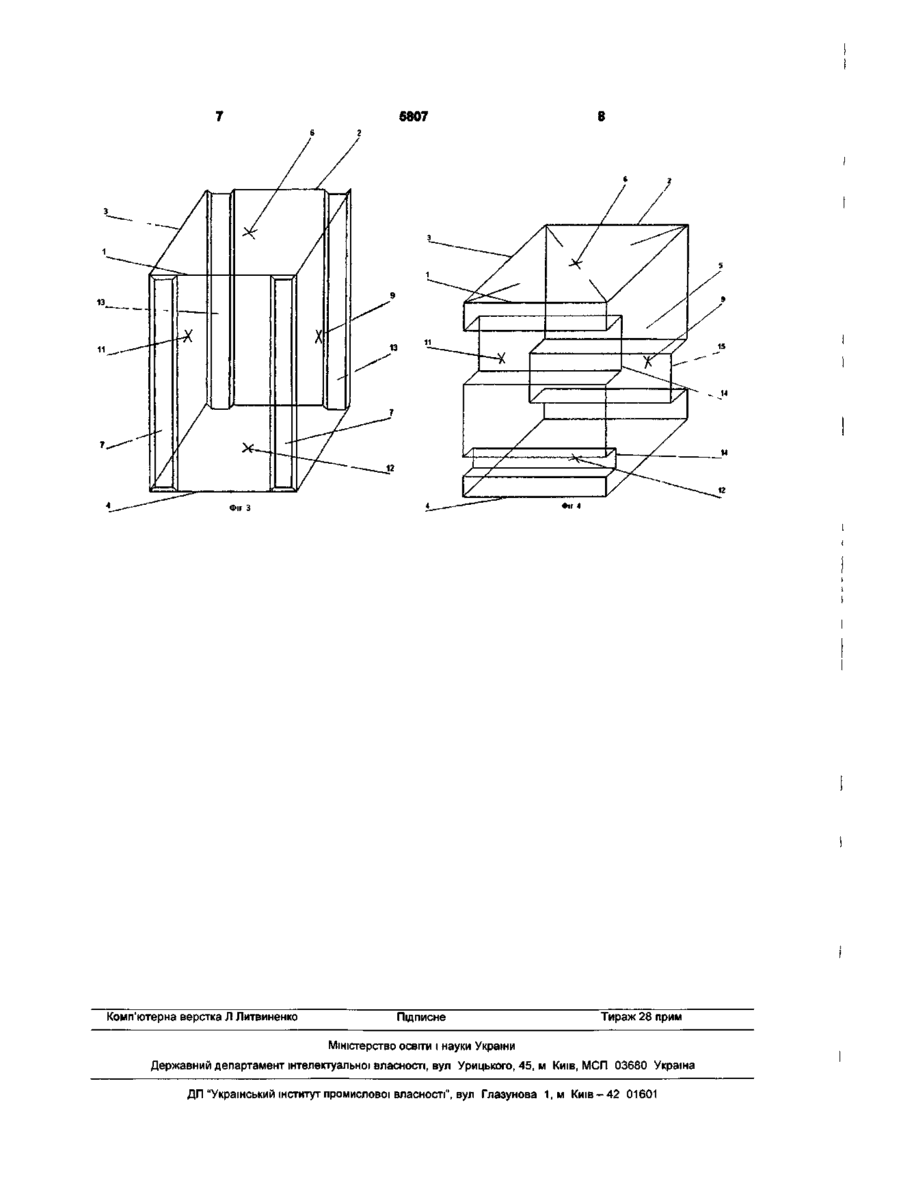

1 Пляшка як будівельний елемент, що містить стінки і дно, які утворюють порожнистий корпус у формі паралелепіпеда, і горловину, яка відрізняється тим, що передня і задня стінки пляшки додатково оснащені трапецеїдальними гребенями, які виконані зі сторони бокових граней, бокові сторони - з однієї із сторін трапецеїдальним гребенем або щонайменше одним циліндричним виступомштифтом і трапецеїдальним пазом, або щонайменше одною циліндричною заглибиною на протилежній стороні стінки, які виконані по центру бокових стінок і у яких паз або заглиблення виконані під гребінь або виступ-штифт, ВІДПОВІДНО, І ДНО пляшки має циліндричне заглиблення, яке виконане СПІВВІСНО з горловиною, причому діаметр заглиблення дна є більшим за ЗОВНІШНІЙ діаметр горловини або за ЗОВНІШНІЙ діаметр кришки, якою облаштована пляшка, у межах 3-5мм, крім того, що гребені, пази, виступи-штифти і заглиблення виконані як опорні елементи 2 Пляшка за п 1, яка відрізняється тим, що гребені на передній і задній стінках виконані переривчастими у вигляді двох верхніх, двох середніх і двох нижніх виступів - на передній СТІНЦІ, та у вигляді двох верхніх і нижніх виступів - на задній сті нці, при цьому віддаль між верхніми і середніми виступами і між верхніми і нижніми виступами на передній і задній стінках, ВІДПОВІДНО, Є більшою за довжину пляшки у межах 1-2мм, і віддаль між середніми і нижніми виступами на передній СТІНЦІ Є більшою за висоту одного із нижніх виступів, висота кожного із яких є пропорційною до висоти іншого, у межах 1-2мм 3 Пляшка за п 1, яка відрізняється тим, що на одній передній СТІНЦІ є два трапецеїдальні гребені, на протилежній - задній СТІНЦІ, виконані два СПІВВІсні трапецеїдальні пази під гребені, або навпаки, на задній СТІНЦІ два гребені - на передній СТІНЦІ два пази під гребені 4 Пляшка за п 1, яка відрізняється тим, що поверхні передньої і задньої стінок виконані рифленими у вигляді двох поперечних пазів на передній СТІНЦІ і у вигляді одного поперечного паза - на задній СТІНЦІ, причому верхній паз на передній СТІНЦІ виготовлений під довжину пляшки, нижній паз на передній СТІНЦІ - під висоту нижнього виступу пляшки, і паз на задній СТІНЦІ виготовлений висотою Н, де Н є довжиною пляшки із врахуванням висоти нижнього виступу, що визначається 5 Пляшка за будь-яким пунктом з 1 по 4, яка відрізняється тим, що опорні елементи пляшки виконані як елементи з'єднання типу "гребінь-паз" та "штифт-отвір", що забезпечують утворення конструктивних будівельних елементів при встановленні однієї пляшки на іншу таку ж пляшку, кожна з яких виготовлена із полімерного або скляного матеріалу Корисна модель відноситься до таробудування, зокрема до конструкцій посудин, які виготовлені з полімерного або скляного матеріалу у вигляді пляшки, призначених для зберігання і вживання рідких продуктів, і що можуть бути використані після цільового їх застосування як будівельні елементи ВІДОМІ ПЛЯШКИ (посудини) для рідин, переважно пластмасові, у яких корпуси стінок і дно мають увігнуті та випуклі поверхні, склепінчасті ділянки яких утворюють ребра жорсткості, що є опорними елементами виробу, чим забезпечується підвищення МІЦНОСТІ пляшки При цьому, чим більше утворюючих опорних елементів ребер жорсткості має та чи інша пляшка, тим більшу вона має МІЦНІСТЬ, наприклад, [ав ев СССР №627743, B65D23/00, бюл №37, 1978г] Однак такі пляшки після їх цільового застосування (вживання рідких продуктів), як правило, є непридатними для подальшого використання через виготовлення пляшок із полімерного матеріалу та конструктивні особливості виробу Внаслідок 00 ю 5807 чого пляшки як тара переходять до твердих побутових відходів, котрі хоча і передбачено застосовувати у виробництві уже як вторинну сировину, але у той саме раз (на практиці) пляшки є продуктом сміттєвих відходів. Найбільш близькою за конструктивними ознаками до корисної моделі, що заявляється, є пляшка, що містить стінки і дно, які утворюють порожнистий корпус у формі паралелепіпеда, і горловину. При цьому вона має різної форми наскрізні отвори, у яких влаштовують декоративні вставки [патент на корисну модель України №2355, B65D23/00, бюл. №2, 2004р.]. Проте і дана пляшка, хоча і має більш тривалий строк служби як тара, враховуючи те, що вона виготовлена із скла, а, отже, її можна застосовувати і для повторного зберігання і вживання рідин, все ж переходить до твердих побутових відходів. Внаслідок непридатності її подальшого застосування, що зумовлено конструктивними особливостями, наприклад, такими як наявність на горловині пляшки нарізних вінців, котрі після дво-, триразового загвинчування/розгвинчування їх кришкою стають непридатними для подальшого застосування. В основу корисної моделі поставлена задача створення такого виду пляшки, яку після її цільового застосування можна було б застосовувати у подальшому як придатний матеріал, наприклад, у будівельній галузі шляхом конструктивних змін (нововведень), котрі надають пляшці міцності та компонуючих властивостей за рахунок з'єднання однієї пляшки з іншою, тим самим забезпечити можливість швидкого складання пляшок у конструктивні будівельні елементи без використання будівельного розчину і одночасно усунути проблему утилізації одного із видів твердих побутових відходів, якими є непридатні пляшки. Поставлена задача корисної моделі вирішується тим, що: - передня і задня стінки пляшки додатково оснащені трапецеїдальними гребенями, які виконані зі сторони бокових граней, бокові стінки - з однієї із сторін трапецеїдальним гребенем, або щонайменше одним циліндричним виступом-штифтом і трапецеїдальним пазом, або щонайменше одною циліндричною заглибиною на протилежній стороні стінки, які виконані по центру бокових стінок і у яких паз або заглиблення виготовлені під гребінь або виступ-штифт, відповідно, і дно пляшки має циліндричне заглиблення, яке виконане співвісно з горловиною, причому діаметр заглиблення дна є більшим за зовнішній діаметр горловини, або за зовнішній діаметр кришки, якою облаштована пляшка, у межах 3-5мм, крім того, що гребені, пази, виступи-штифти і заглиблення виконані як опорні елементи; - гребені на передній і задній стінках виконані переривчастими у вигляді двох верхніх, двох середніх і двох нижніх виступів - на передній стінці, та у вигляді двох верхніх і нижніх виступів - на задній стінці, при цьому віддаль між верхніми і середніми виступами і між верхніми і нижніми виступами на передній і задній стінках, відповідно, є більшою за довжину пляшки, у межах 1-2мм, і віддаль між середніми і нижніми виступами на передній стінці є більшою за висоту одного із нижніх виступів, висота кожного із яких є пропорційною одного до іншого, у межах 1-2мм; - на одній передній стінці є два трапецеїдальні гребені, на протилежній - задній стінці виконані два співвісні трапецеїдальні пази під гребені, або навпаки, на задній стінці два гребені - передній стінці два пази під гребені; - поверхні передньої і задньої стінок виконані рифленими у вигляді двох поперечних пазів (борозд) - на передній стінці і у вигляді одного поперечного паза - на задній стінці, причому верхній паз на передній стінці виготовлений під довжину пляшки, нижній паз на передній стінці - під висоту нижнього виступу пляшки, і паз на задній стінці, виготовлений висотою Н, де Н є довжина пляшки із врахуванням висоти нижнього виступу, що визначається; - за будь-якого виконання пляшки опорні елементи виконані як елементи з'єднання типу "гребінь-паз" та "штифт-отвір", що забезпечують утворення конструктивних будівельних елементів при встановленні однієї пляшки на іншу таку ж пляшку, кожна з яких виготовлена із полімерного або скляного матеріалу. За рахунок сукупності ознак, а саме, що стінки пляшки оснащені гребенями і пазами та виступом(ми) - штифтом(ми) і заглибленнями виконані як опорні елементи і одночасно як елементи з'єднання типу "гребінь-паз" та "штифт-отвір" дає можливість, при встановленні однієї пляшки на іншу, утворювати різноманітні конструктивні будівельні елементи, маємо достатнє рішення для поставленої задачі. Так, те, що за рахунок оснащення бокових стінок пляшки з однієї із сторін трапецеїдальним гребенем, або щонайменше одним виступомштифтом і трапецеїдальним пазом, або заглибиною на протилежній стороні, як і за рахунок, що дно пляшки має заглиблення, виконане під горловину пляшки або кришку, є можливість при встановленні (поєднанні) однієї пляшки з іншими утворювати стінові модулі, що складаються з "пляшокцеглин" у вигляді прямокутного паралелепіпеда, зв'язаного гребенями з пазами та заглиблення з горловиною. Такий стіновий модуль - таку стінку можна застосувати, наприклад, як теплоізолятор у будівельних конструкціях при складанні стін. Поряд з цим, що запропоновано виконувати трапецеїдальні пази переривчастими так і те, що коли передня стінка має пази, а протилежна - задня стінка - співвісні гребені, або навпаки, маємо не тільки варіанти конструктивного виконання стінових модулів як теплоізолятора, але і можливість утворення самостійних стінок легкої конструкції, що можуть бути застосовані при будівництві одноповерхових будівель. У той саме раз запропоноване виконання передньої і задньої стінок у вигляді поперечних пазів (борозд) дає можливість утворювати будівельні елементи у вигляді блоків, що дозволить збільшити міцність стінового автономного модуля та кладки в цілому, тим самим маємо можливість швидкого складання будівель без використання будівельного розчину. Отож, внаслідок такого комплексного підходу та приватного випадку виконання опорних елеме 5807 нтів як елементів з'єднання із заданиям визначених форм та граничних розмірів, виконана задача корисної моделі, створено новий вид пляшки, яка після цільового її застосування є придатним матеріалом для будівель без використання будівельного розчину і, одночасно, усувається проблема утилізації пляшок - одного із видів твердих побутових відходів. Крім того, що у виконаних пазах, заглибленнях чи між гребені можна розміщувати декоративні вставки, тобто, якщо опорні елементи - елементи з'єднання, будуть облаштовані декоративними вставками, чим досягнемо нового зорового ефекту, ми маємо нове естетичне сприйняття пляшки, це надасть виробу індивідуальності та оригінальності. Суть корисної моделі пояснюється кресленням. На Фіг.1 - схематично зображена пляшка, яка представлена прозорою, з гребенями на передній і задній стінках - варіант 1; На Фіг.2 - також, але із переривчастими гребенями на передній і задній стінках - варіант 2; На Фіг.З - також, але у яких передня стінка має гребені, а задня стінка пази - варіант 3; На Фіг.4 - також, але у яких поверхні передньої і задньої стінок виконані рифленими (рельєфними) - варіант 4. Пляшка має передню стінку 1, задню стінку 2, дві бокові стінки 3 і дно 4, що утворюють порожнистий корпус 5, який через плечики (на Фіг. не показано) переходить у горловину (шийку) 6. При цьому передня і задня стінки (1 і 2) оснащені трапецеїдальними гребенями 7, бокові стінки (3) з однієї із сторін трапецеїдальним гребенем 8 або щонайменше одним циліндричним виступомштифтом 9 і трапецеїдальним пазом 10, або щонайменше одною циліндричною заглибиною 11 на протилежній стороні стінки, і дно (4) має циліндричне заглиблення 12, яке виконане співвісно з горловиною (6) (варіант 1). Крім того, що: - трапецеїдальні гребені (7) виконані переривчастими у вигляді верхніх, середніх і нижніх виступів (на Фіг. не показано) та у вигляді верхніх і нижніх виступів на передній і задній стінках (1 і 2), відповідно (варіант 2); - передня стінка (1) має трапецеїдальні гребені (7), а задня стінка (2) - трапецеїдальні пази 13 (варіант 3); - поверхні пляшок виконані рифленими (рельєфними) у вигляді двох поперечних пазів 14 на передній стінці (1) і одного поперечного паза 15 на задній стінці (2) (варіант 4). Поряд з цим, всі зазначені трапецеїдальні гребені (7, 8), трапецеїдальні і поперечні пази (10, 13 і 14, 15), циліндричні заглиблення (11 і 12) і циліндричні виступи-штифти (9), виконані як опорні елементи (ребра жорсткості) і, одночасно, виконані такими, що вони є елементами з'єднання. Внаслідок чого забезпечується утворення конструктивних будівельних елементів (на Фіг. не показано) при встановленні однієї пляшки на іншу, кожна із яких виготовлена із полімерного або скляного матеріалу. Запропонована пляшка (як і всі відомі пляшки), що укомплектована кришкою (на Фіг. не показано), використовується для розливу, зберігання, транспортування та споживання напоїв чи мінеральних вод, а у подальшому після одно-, триразового застосування - після цільового застосування, коли вона вже є непридатною для зберігання і вживання рідин (переходить до твердих побутових відходів), пляшку використовують як придатний будівельний елемент. В залежності від конкретних умов, наприклад, для складання стінового модуля - стінки - здійснюють кладку послідовним встановленням пляшок, шляхом з'єднання гребеня бокової стінки однієї пляшки з пазом бокової стінки іншої пляшки, або з'єднанням гребенів передньої стінки однієї пляшки з пазами задньої стінки іншої пляшки у певний (зазначений) ряд. Потім, із врахуванням вибору кладки, укладку продовжують шляхом з'єднання пляшок: гребня з пазом чи паза з гребнем до вже встановленого ряду і одночасно, заглиблення, що виконане на дні пляшки, з'єднується з горловиною іншої пляшки. Монтувати кладку за допомогою пляшок, що заявляються, може будьяка людина без спеціальної кваліфікації. 5807 Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова 1,м К и ї в - 4 2 01601
