Куля з подвійним ядром, яка частково роздробляється
Формула / Реферат
1. Куля, яка частково роздробляється, як оболонкова куля, причому куля має два ядра, з яких одне ядро виконане масивним з придатного для виготовлення куль матеріалу, яка відрізняється тим, що інше ядро (4; 22) розділене на дві частини (4а, 4b; 22а, 22b), з яких одна частина (4а; 22а) складається з кульок або грануляту (5; 23) з металевих матеріалів, а друга (4b; 22b) складається з металевого або керамічного порошку, і що кульки або гранулят (5; 23), а також порошок спресовані без усадкових раковин.
2. Куля, яка частково роздробляється, за п. 1, яка відрізняється тим, що масивне кульове ядро (3, 14) утворює кормову частину (12) кулі (1).

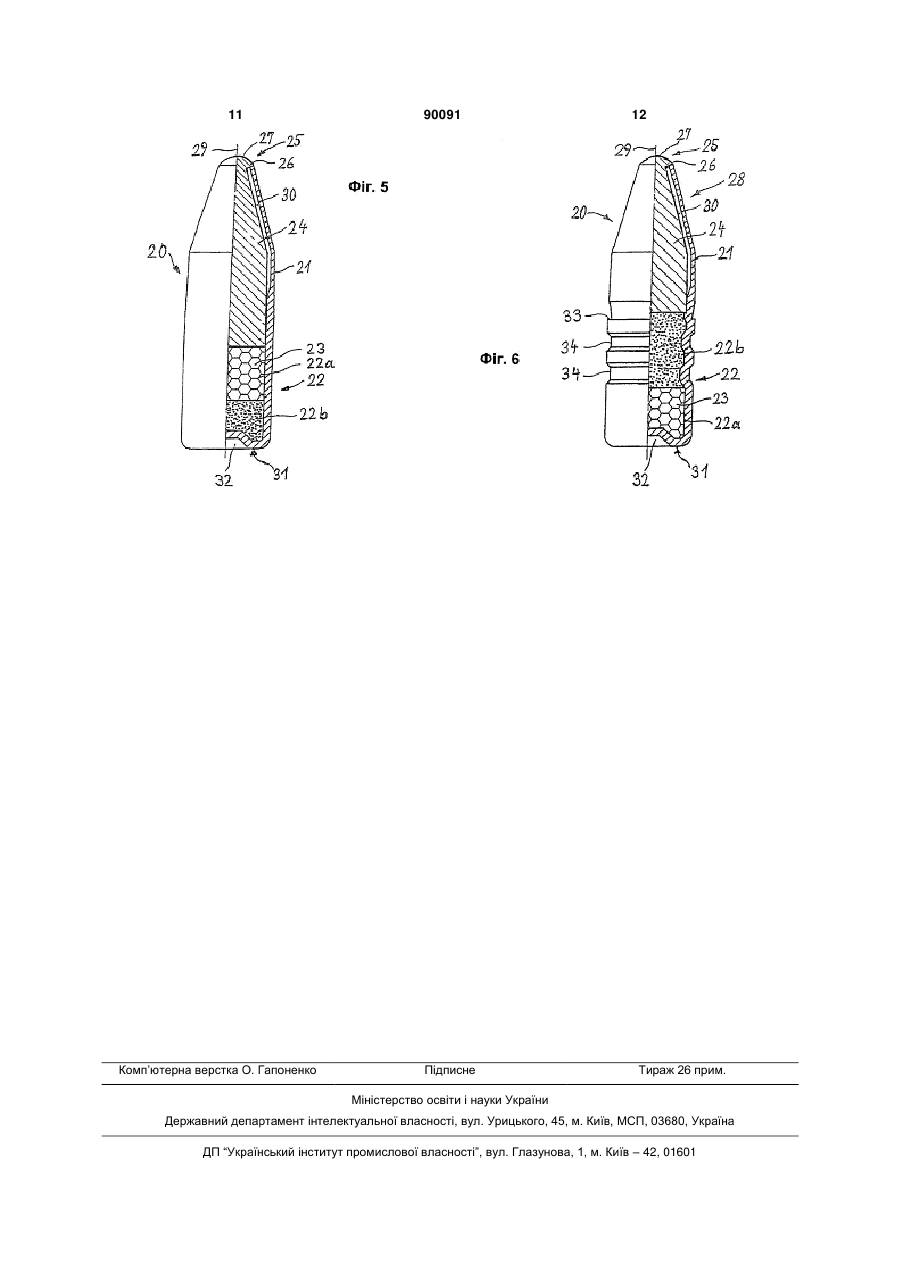

3. Куля, яка частково роздробляється, за п. 1, яка відрізняється тим, що масивне кульове ядро (24) розташоване в носовій частині (25) кулі (20) і утворює гострий кінець (27) кулі.
4. Куля, яка частково роздробляється, за п. 2, яка відрізняється тим, що у розділеному на дві частини (4а, 4b) кульовому ядрі (4) частина з кульок або грануляту (4а) утворює гострий кінець (8) кулі, а друга частина (4b) з порошку розташована за цією частиною (4а), якщо дивитися у напрямі польоту кулі (1).
5. Куля, яка частково роздробляється, за п. 2, яка відрізняється тим, що у розділеному на дві частини (4а, 4b) кульовому ядрі (4) частина (4b) з порошку утворює гострий кінець (8) кулі, а частина з кульок або грануляту (4а) розташована за цією частиною (4b), якщо дивитися у напрямі польоту кулі (1).
6. Куля, яка частково роздробляється, за п. 3, яка відрізняється тим, що у розділеному на дві частини (4а, 4b) кульовому ядрі (4) частина з кульок або грануляту (4а) утворює кормову частину (12), а друга частина (4b) з порошку розташована перед частиною (4а), якщо дивитися у напрямі польоту кулі (1).
7. Куля, яка частково роздробляється, за п. 3, яка відрізняється тим, що у розділеному на дві частини (4а, 4b) кульовому ядрі (4) частина (4b) з порошку утворює кормову частину (12), а частина з кульок або грануляту (4а) розташована перед частиною (4b), якщо дивитися у напрямі польоту кулі (1).
8. Куля, яка частково роздробляється, за одним з пп. 1-7, яка відрізняється тим, що розмір кульок або грануляту (5; 23), залежно від калібру, знаходиться в межах від 1 мм до 12 мм, переважно від 3 мм до 6 мм.
9. Куля, яка частково роздробляється, за одним з пп. 1-7, яка відрізняється тим, що розмір зерен порошку (4b) знаходиться в межах від 5 мкм до 1 мм.
10. Куля, яка частково роздробляється, за одним з пп. 1-9, яка відрізняється тим, що порошок є керамічним порошком.
11. Куля, яка частково роздробляється, за п. 10, яка відрізняється тим, що порошок є оксидом алюмінію або оксидом цирконію, або нітридом кремнію.
12. Куля, яка частково роздробляється, за одним з пп. 1-11, яка відрізняється тим, що цей спресований порошок змішаний із зв'язуючим засобом або з матеріалом, що заповнює усадкові раковини.
13. Куля, яка частково роздробляється, за одним з пп. 1-12, яка відрізняється тим, що в ядерній частині (4а, 22а) кульового ядра (4; 22), що складається з грануляту або кульок (5; 23), спресовані одна з одною кульки або частинки грануляту різного розміру.
14. Куля, яка частково роздробляється, за п. 13, яка відрізняється тим, що розміри кульок або частинок грануляту (5; 23) узгоджені між собою так, що дрібні кульки або частинки грануляту заповнюють порожнечі між крупними кульками або частинками грануляту.
15. Куля, яка частково роздробляється, за одним з пп. 1-14, яка відрізняється тим, що частини (4а; 22а) з грануляту або кульок (5; 23) виготовлені з матеріалів, які відрізняються від матеріалу масивного ядра (3, 14; 24).
16. Куля, яка частково роздробляється, за одним з пп. 1-15, яка відрізняється тим, що частини (4а, 4b; 22а, 22b) другого, немасивного ядра (4; 22) виготовлені з різних матеріалів.
17. Куля, яка частково роздробляється, за одним з пп. 1-16, яка відрізняється тим, що кульки або частинки грануляту (5; 23) покриті відокремлювальною речовиною.
18. Куля, яка частково роздробляється, за п. 17, яка відрізняється тим, що відокремлювальною речовиною є графіт або політетрафторетилен.
19. Куля, яка частково роздробляється, за одним з пп. 1-18, яка відрізняється тим, що кульові ядра (3, 4; 22, 24) вставляють в оболонки (2; 21) у заздалегідь зібраному вигляді.
20. Куля, яка частково роздробляється, за одним з пп. 1-19, яка відрізняється тим, що кульова оболонка (2; 21) має намічені точки (11; 30) розриву.
21. Куля, яка частково роздробляється, за п. 20, яка відрізняється тим, що намічені точки (11; 30) розриву проходять у напрямі осі (10; 29) кулі.
22. Куля, яка частково роздробляється, за одним з пп. 1-21, яка відрізняється тим, що матеріалом кульової оболонки (2, 15; 21) є мідь, сплави міді, плакована сталь, магнітом'яке залізо або сплави цинку з оловом.
23. Куля, яка частково роздробляється, за одним з пп. 1-22, яка відрізняється тим, що в кормовій частині (12; 31) кулі (1, 20) виконана сферична чаша (13; 32).
24. Куля, яка частково роздробляється, за одним з пп. 1-23, яка відрізняється тим, що куля (20) має на своєму зовнішньому колі гострий край (33).
25. Куля, яка частково роздробляється, за одним з пп. 1-24, яка відрізняється тим, що куля (20) має на своєму зовнішньому колі утримуючі борозенки (34).
Текст

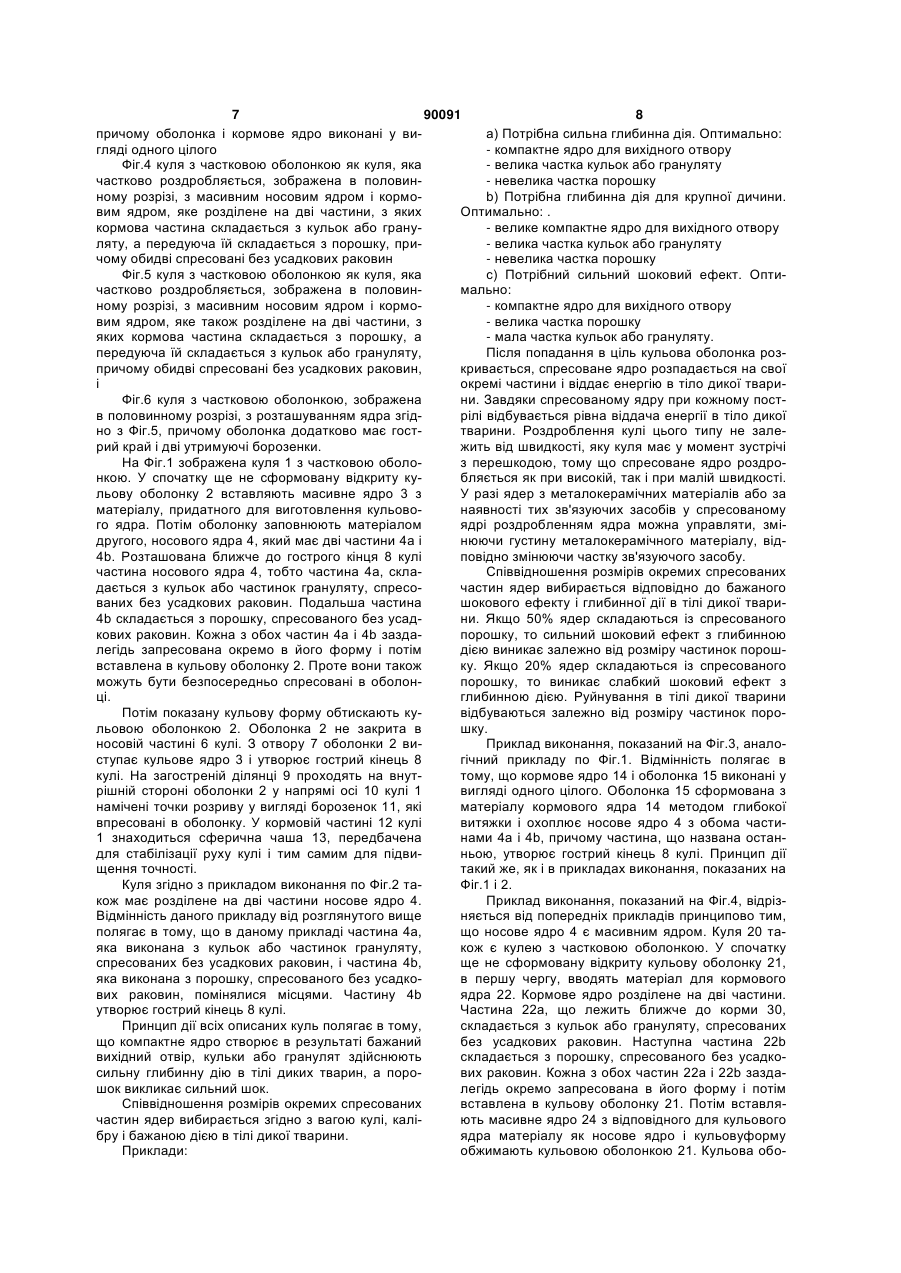

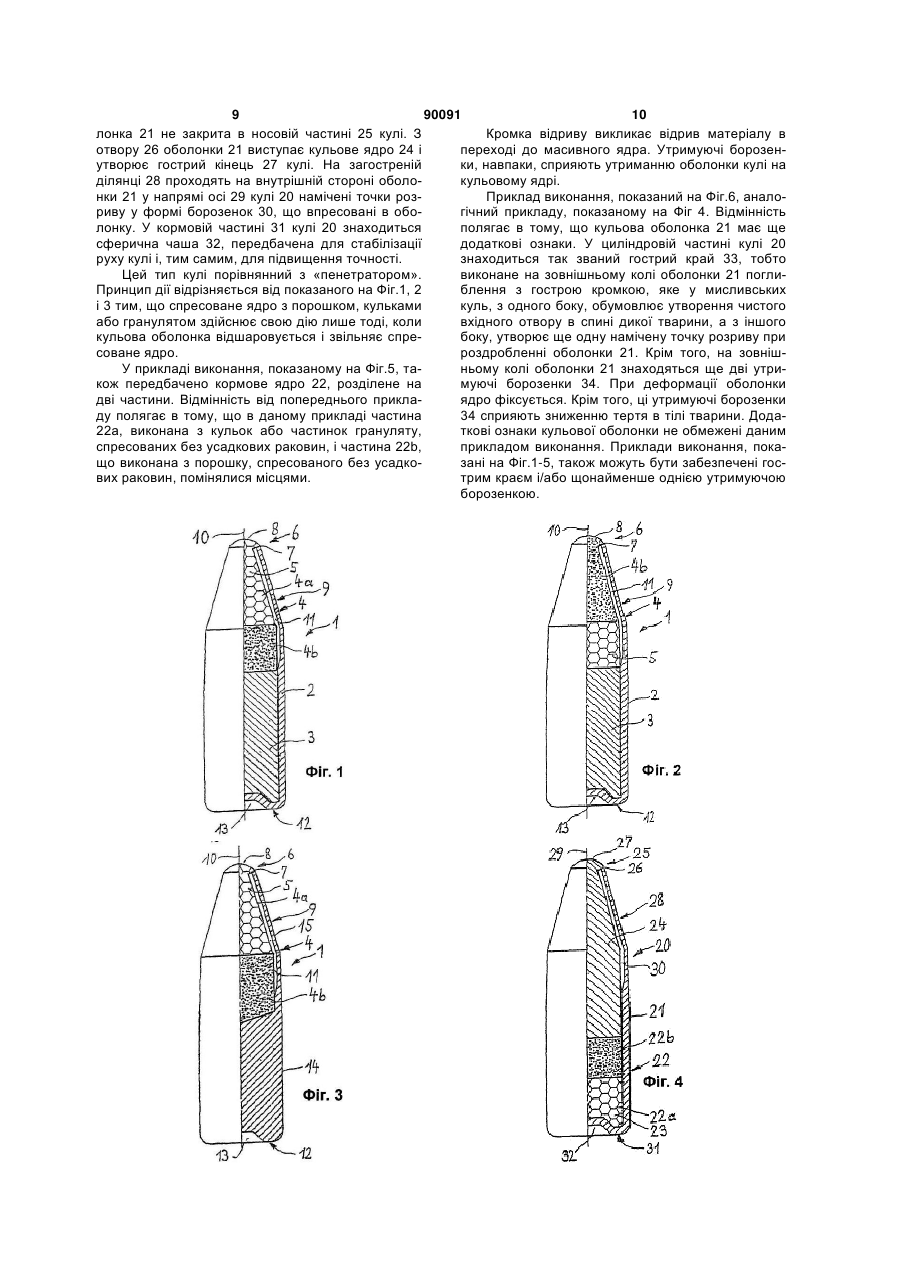

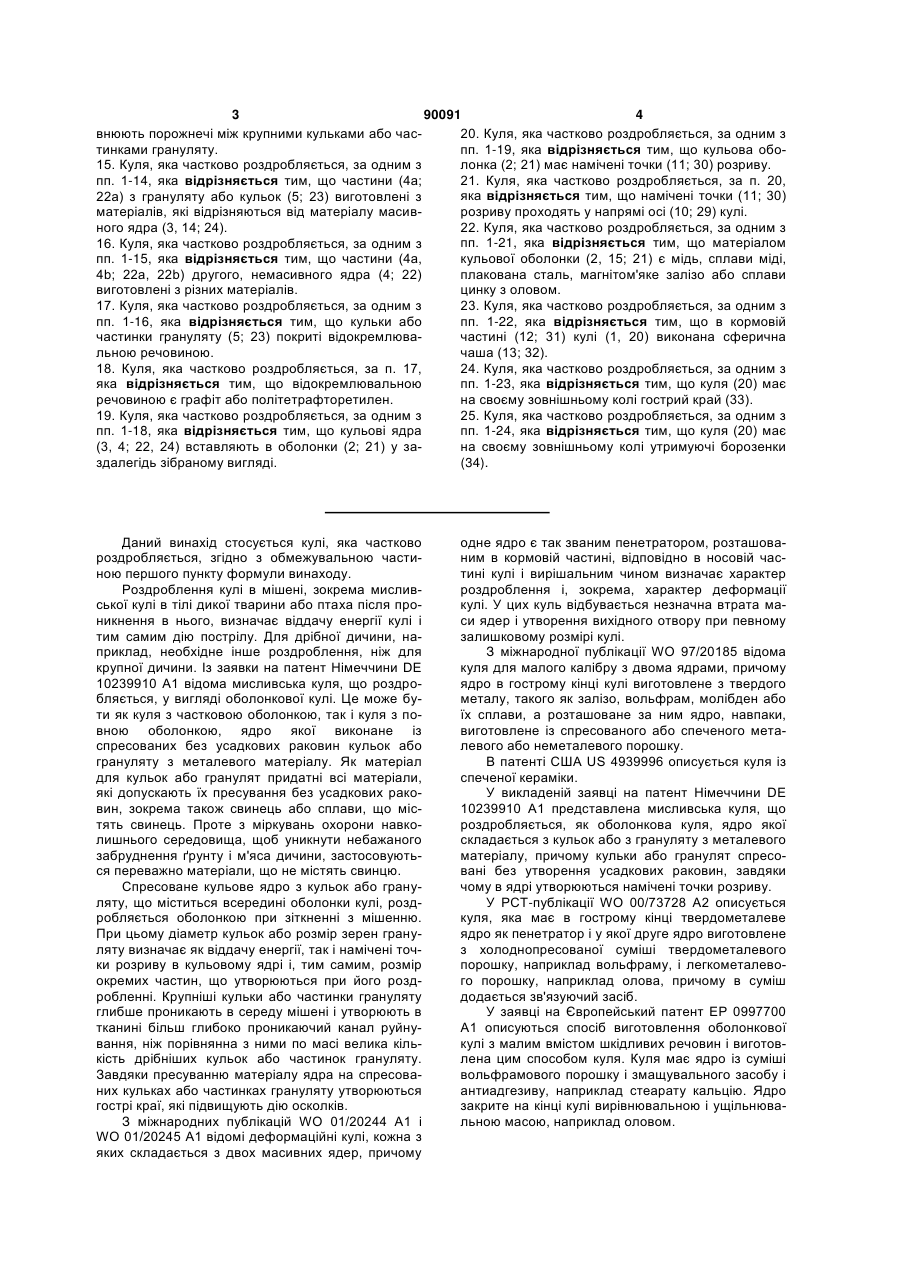

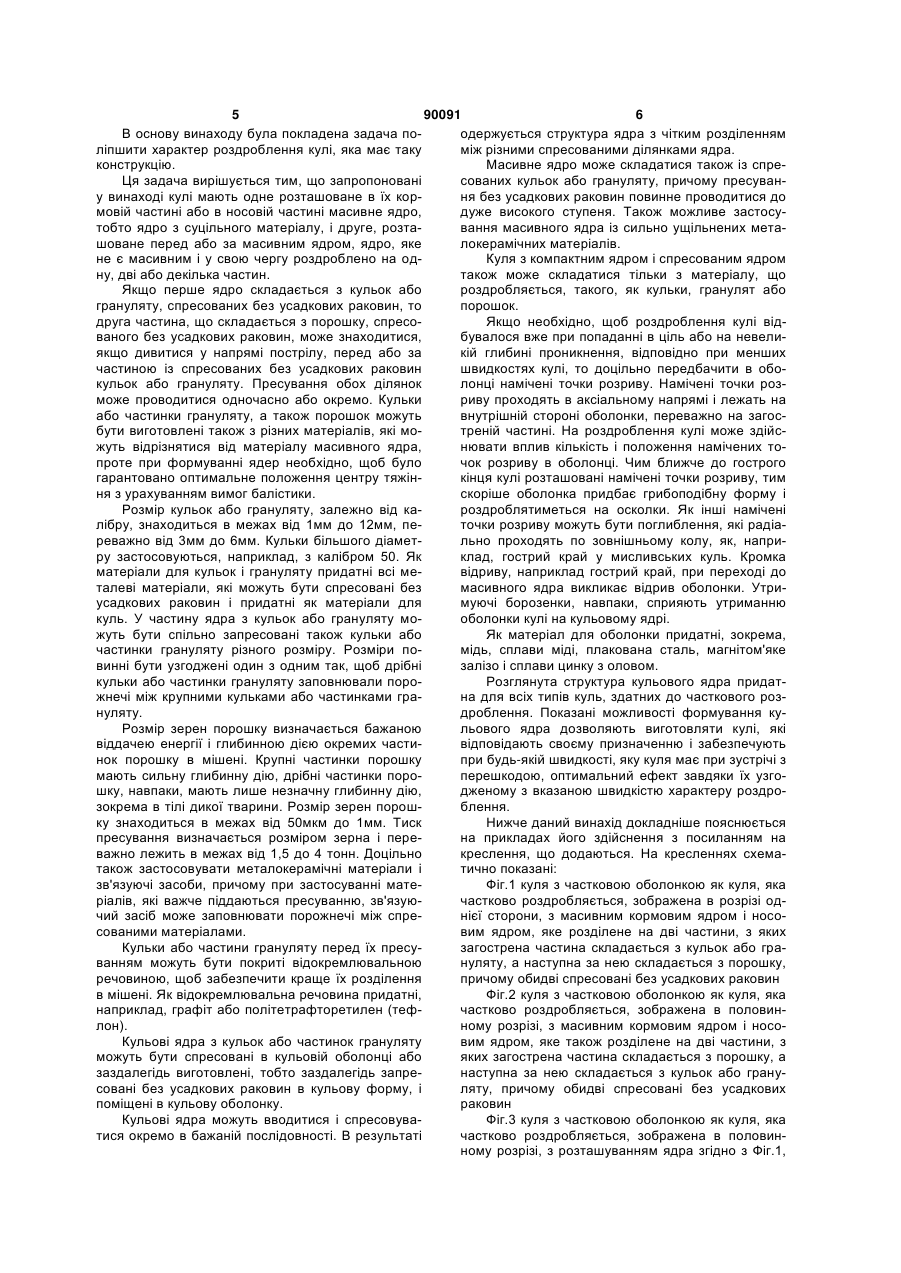

1. Куля, яка частково роздробляється, як оболонкова куля, причому куля має два ядра, з яких одне ядро виконане масивним з придатного для виготовлення куль матеріалу, яка відрізняється тим, що інше ядро (4; 22) розділене на дві частини (4а, 4b; 22а, 22b), з яких одна частина (4а; 22а) складається з кульок або грануляту (5; 23) з металевих матеріалів, а друга (4b; 22b) складається з металевого або керамічного порошку, і що кульки або гранулят (5; 23), а також порошок спресовані без усадкових раковин. 2. Куля, яка частково роздробляється, за п. 1, яка відрізняється тим, що масивне кульове ядро (3, 14) утворює кормову частину (12) кулі (1). 3. Куля, яка частково роздробляється, за п. 1, яка відрізняється тим, що масивне кульове ядро (24) розташоване в носовій частині (25) кулі (20) і утворює гострий кінець (27) кулі. 4. Куля, яка частково роздробляється, за п. 2, яка відрізняється тим, що у розділеному на дві частини (4а, 4b) кульовому ядрі (4) частина з кульок або грануляту (4а) утворює гострий кінець (8) кулі, а друга частина (4b) з порошку розташована за цією частиною (4а), якщо дивитися у напрямі польоту кулі (1). 5. Куля, яка частково роздробляється, за п. 2, яка відрізняється тим, що у розділеному на дві частини (4а, 4b) кульовому ядрі (4) частина (4b) з порошку утворює гострий кінець (8) кулі, а частина з кульок або грануляту (4а) розташована за цією 2 (19) 1 3 90091 4 внюють порожнечі між крупними кульками або час20. Куля, яка частково роздробляється, за одним з пп. 1-19, яка відрізняється тим, що кульова оботинками грануляту. 15. Куля, яка частково роздробляється, за одним з лонка (2; 21) має намічені точки (11; 30) розриву. пп. 1-14, яка відрізняється тим, що частини (4а; 21. Куля, яка частково роздробляється, за п. 20, яка відрізняється тим, що намічені точки (11; 30) 22а) з грануляту або кульок (5; 23) виготовлені з матеріалів, які відрізняються від матеріалу масиврозриву проходять у напрямі осі (10; 29) кулі. ного ядра (3, 14; 24). 22. Куля, яка частково роздробляється, за одним з пп. 1-21, яка відрізняється тим, що матеріалом 16. Куля, яка частково роздробляється, за одним з пп. 1-15, яка відрізняється тим, що частини (4а, кульової оболонки (2, 15; 21) є мідь, сплави міді, 4b; 22а, 22b) другого, немасивного ядра (4; 22) плакована сталь, магнітом'яке залізо або сплави виготовлені з різних матеріалів. цинку з оловом. 17. Куля, яка частково роздробляється, за одним з 23. Куля, яка частково роздробляється, за одним з пп. 1-16, яка відрізняється тим, що кульки або пп. 1-22, яка відрізняється тим, що в кормовій частинки грануляту (5; 23) покриті відокремлювачастині (12; 31) кулі (1, 20) виконана сферична льною речовиною. чаша (13; 32). 18. Куля, яка частково роздробляється, за п. 17, 24. Куля, яка частково роздробляється, за одним з яка відрізняється тим, що відокремлювальною пп. 1-23, яка відрізняється тим, що куля (20) має речовиною є графіт або політетрафторетилен. на своєму зовнішньому колі гострий край (33). 19. Куля, яка частково роздробляється, за одним з 25. Куля, яка частково роздробляється, за одним з пп. 1-18, яка відрізняється тим, що кульові ядра пп. 1-24, яка відрізняється тим, що куля (20) має (3, 4; 22, 24) вставляють в оболонки (2; 21) у зана своєму зовнішньому колі утримуючі борозенки здалегідь зібраному вигляді. (34). Даний винахід стосується кулі, яка частково роздробляється, згідно з обмежувальною частиною першого пункту формули винаходу. Роздроблення кулі в мішені, зокрема мисливської кулі в тілі дикої тварини або птаха після проникнення в нього, визначає віддачу енергії кулі і тим самим дію пострілу. Для дрібної дичини, наприклад, необхідне інше роздроблення, ніж для крупної дичини. Із заявки на патент Німеччини DE 10239910 А1 відома мисливська куля, що роздробляється, у вигляді оболонкової кулі. Це може бути як куля з частковою оболонкою, так і куля з повною оболонкою, ядро якої виконане із спресованих без усадкових раковин кульок або грануляту з металевого матеріалу. Як матеріал для кульок або гранулят придатні всі матеріали, які допускають їх пресування без усадкових раковин, зокрема також свинець або сплави, що містять свинець. Проте з міркувань охорони навколишнього середовища, щоб уникнути небажаного забруднення ґрунту і м'яса дичини, застосовуються переважно матеріали, що не містять свинцю. Спресоване кульове ядро з кульок або грануляту, що міститься всередині оболонки кулі, роздробляється оболонкою при зіткненні з мішенню. При цьому діаметр кульок або розмір зерен грануляту визначає як віддачу енергії, так і намічені точки розриву в кульовому ядрі і, тим самим, розмір окремих частин, що утворюються при його роздробленні. Крупніші кульки або частинки грануляту глибше проникають в середу мішені і утворюють в тканині більш глибоко проникаючий канал руйнування, ніж порівнянна з ними по масі велика кількість дрібніших кульок або частинок грануляту. Завдяки пресуванню матеріалу ядра на спресованих кульках або частинках грануляту утворюються гострі краї, які підвищують дію осколків. З міжнародних публікацій WO 01/20244 А1 і WO 01/20245 А1 відомі деформаційні кулі, кожна з яких складається з двох масивних ядер, причому одне ядро є так званим пенетратором, розташованим в кормовій частині, відповідно в носовій частині кулі і вирішальним чином визначає характер роздроблення і, зокрема, характер деформації кулі. У цих куль відбувається незначна втрата маси ядер і утворення вихідного отвору при певному залишковому розмірі кулі. З міжнародної публікації WO 97/20185 відома куля для малого калібру з двома ядрами, причому ядро в гострому кінці кулі виготовлене з твердого металу, такого як залізо, вольфрам, молібден або їх сплави, а розташоване за ним ядро, навпаки, виготовлене із спресованого або спеченого металевого або неметалевого порошку. В патенті США US 4939996 описується куля із спеченої кераміки. У викладеній заявці на патент Німеччини DE 10239910 А1 представлена мисливська куля, що роздробляється, як оболонкова куля, ядро якої складається з кульок або з грануляту з металевого матеріалу, причому кульки або гранулят спресовані без утворення усадкових раковин, завдяки чому в ядрі утворюються намічені точки розриву. У РСТ-публікації WO 00/73728 А2 описується куля, яка має в гострому кінці твердометалеве ядро як пенетратор і у якої друге ядро виготовлене з холоднопресованої суміші твердометалевого порошку, наприклад вольфраму, і легкометалевого порошку, наприклад олова, причому в суміш додається зв'язуючий засіб. У заявці на Європейський патент ЕР 0997700 А1 описуються спосіб виготовлення оболонкової кулі з малим вмістом шкідливих речовин і виготовлена цим способом куля. Куля має ядро із суміші вольфрамового порошку і змащувального засобу і антиадгезиву, наприклад стеарату кальцію. Ядро закрите на кінці кулі вирівнювальною і ущільнювальною масою, наприклад оловом. 5 90091 6 В основу винаходу була покладена задача поодержується структура ядра з чітким розділенням ліпшити характер роздроблення кулі, яка має таку між різними спресованими ділянками ядра. конструкцію. Масивне ядро може складатися також із спреЦя задача вирішується тим, що запропоновані сованих кульок або грануляту, причому пресувану винаході кулі мають одне розташоване в їх корня без усадкових раковин повинне проводитися до мовій частині або в носовій частині масивне ядро, дуже високого ступеня. Також можливе застосутобто ядро з суцільного матеріалу, і друге, розтавання масивного ядра із сильно ущільнених меташоване перед або за масивним ядром, ядро, яке локерамічних матеріалів. не є масивним і у свою чергу роздроблено на одКуля з компактним ядром і спресованим ядром ну, дві або декілька частин. також може складатися тільки з матеріалу, що Якщо перше ядро складається з кульок або роздробляється, такого, як кульки, гранулят або грануляту, спресованих без усадкових раковин, то порошок. друга частина, що складається з порошку, спресоЯкщо необхідно, щоб роздроблення кулі відваного без усадкових раковин, може знаходитися, бувалося вже при попаданні в ціль або на невелиякщо дивитися у напрямі пострілу, перед або за кій глибині проникнення, відповідно при менших частиною із спресованих без усадкових раковин швидкостях кулі, то доцільно передбачити в обокульок або грануляту. Пресування обох ділянок лонці намічені точки розриву. Намічені точки розможе проводитися одночасно або окремо. Кульки риву проходять в аксіальному напрямі і лежать на або частинки грануляту, а також порошок можуть внутрішній стороні оболонки, переважно на загосбути виготовлені також з різних матеріалів, які мотреній частині. На роздроблення кулі може здійсжуть відрізнятися від матеріалу масивного ядра, нювати вплив кількість і положення намічених топроте при формуванні ядер необхідно, щоб було чок розриву в оболонці. Чим ближче до гострого гарантовано оптимальне положення центру тяжінкінця кулі розташовані намічені точки розриву, тим ня з урахуванням вимог балістики. скоріше оболонка придбає грибоподібну форму і Розмір кульок або грануляту, залежно від кароздроблятиметься на осколки. Як інші намічені лібру, знаходиться в межах від 1мм до 12мм, петочки розриву можуть бути поглиблення, які радіареважно від 3мм до 6мм. Кульки більшого діаметльно проходять по зовнішньому колу, як, наприру застосовуються, наприклад, з калібром 50. Як клад, гострий край у мисливських куль. Кромка матеріали для кульок і грануляту придатні всі мевідриву, наприклад гострий край, при переході до талеві матеріали, які можуть бути спресовані без масивного ядра викликає відрив оболонки. Утриусадкових раковин і придатні як матеріали для муючі борозенки, навпаки, сприяють утриманню куль. У частину ядра з кульок або грануляту мооболонки кулі на кульовому ядрі. жуть бути спільно запресовані також кульки або Як матеріал для оболонки придатні, зокрема, частинки грануляту різного розміру. Розміри помідь, сплави міді, плакована сталь, магнітом'яке винні бути узгоджені один з одним так, щоб дрібні залізо і сплави цинку з оловом. кульки або частинки грануляту заповнювали пороРозглянута структура кульового ядра придатжнечі між крупними кульками або частинками грана для всіх типів куль, здатних до часткового рознуляту. дроблення. Показані можливості формування куРозмір зерен порошку визначається бажаною льового ядра дозволяють виготовляти кулі, які віддачею енергії і глибинною дією окремих частивідповідають своєму призначенню і забезпечують нок порошку в мішені. Крупні частинки порошку при будь-якій швидкості, яку куля має при зустрічі з мають сильну глибинну дію, дрібні частинки пороперешкодою, оптимальний ефект завдяки їх узгошку, навпаки, мають лише незначну глибинну дію, дженому з вказаною швидкістю характеру роздрозокрема в тілі дикої тварини. Розмір зерен порошблення. ку знаходиться в межах від 50мкм до 1мм. Тиск Нижче даний винахід докладніше пояснюється пресування визначається розміром зерна і перена прикладах його здійснення з посиланням на важно лежить в межах від 1,5 до 4 тонн. Доцільно креслення, що додаються. На кресленнях схематакож застосовувати металокерамічні матеріали і тично показані: зв'язуючі засоби, причому при застосуванні матеФіг.1 куля з частковою оболонкою як куля, яка ріалів, які важче піддаються пресуванню, зв'язуючастково роздробляється, зображена в розрізі одчий засіб може заповнювати порожнечі між спренієї сторони, з масивним кормовим ядром і нососованими матеріалами. вим ядром, яке розділене на дві частини, з яких Кульки або частини грануляту перед їх пресузагострена частина складається з кульок або граванням можуть бути покриті відокремлювальною нуляту, а наступна за нею складається з порошку, речовиною, щоб забезпечити краще їх розділення причому обидві спресовані без усадкових раковин в мішені. Як відокремлювальна речовина придатні, Фіг.2 куля з частковою оболонкою як куля, яка наприклад, графіт або політетрафторетилен (тефчастково роздробляється, зображена в половинлон). ному розрізі, з масивним кормовим ядром і носоКульові ядра з кульок або частинок грануляту вим ядром, яке також розділене на дві частини, з можуть бути спресовані в кульовій оболонці або яких загострена частина складається з порошку, а заздалегідь виготовлені, тобто заздалегідь запренаступна за нею складається з кульок або гранусовані без усадкових раковин в кульову форму, і ляту, причому обидві спресовані без усадкових поміщені в кульову оболонку. раковин Кульові ядра можуть вводитися і спресовуваФіг.3 куля з частковою оболонкою як куля, яка тися окремо в бажаній послідовності. В результаті частково роздробляється, зображена в половинному розрізі, з розташуванням ядра згідно з Фіг.1, 7 90091 8 причому оболонка і кормове ядро виконані у виa) Потрібна сильна глибинна дія. Оптимально: гляді одного цілого - компактне ядро для вихідного отвору Фіг.4 куля з частковою оболонкою як куля, яка - велика частка кульок або грануляту частково роздробляється, зображена в половин- невелика частка порошку ному розрізі, з масивним носовим ядром і кормоb) Потрібна глибинна дія для крупної дичини. вим ядром, яке розділене на дві частини, з яких Оптимально: . кормова частина складається з кульок або грану- велике компактне ядро для вихідного отвору ляту, а передуюча їй складається з порошку, при- велика частка кульок або грануляту чому обидві спресовані без усадкових раковин - невелика частка порошку Фіг.5 куля з частковою оболонкою як куля, яка с) Потрібний сильний шоковий ефект. Оптичастково роздробляється, зображена в половинмально: ному розрізі, з масивним носовим ядром і кормо- компактне ядро для вихідного отвору вим ядром, яке також розділене на дві частини, з - велика частка порошку яких кормова частина складається з порошку, а - мала частка кульок або грануляту. передуюча їй складається з кульок або грануляту, Після попадання в ціль кульова оболонка розпричому обидві спресовані без усадкових раковин, кривається, спресоване ядро розпадається на свої і окремі частини і віддає енергію в тіло дикої твариФіг.6 куля з частковою оболонкою, зображена ни. Завдяки спресованому ядру при кожному поств половинному розрізі, з розташуванням ядра згідрілі відбувається рівна віддача енергії в тіло дикої но з Фіг.5, причому оболонка додатково має госттварини. Роздроблення кулі цього типу не залерий край і дві утримуючі борозенки. жить від швидкості, яку куля має у момент зустрічі На Фіг.1 зображена куля 1 з частковою оболоз перешкодою, тому що спресоване ядро роздронкою. У спочатку ще не сформовану відкриту кубляється як при високій, так і при малій швидкості. льову оболонку 2 вставляють масивне ядро 3 з У разі ядер з металокерамічних матеріалів або за матеріалу, придатного для виготовлення кульовонаявності тих зв'язуючих засобів у спресованому го ядра. Потім оболонку заповнюють матеріалом ядрі роздробленням ядра можна управляти, змідругого, носового ядра 4, який має дві частини 4а і нюючи густину металокерамічного матеріалу, від4b. Розташована ближче до гострого кінця 8 кулі повідно змінюючи частку зв'язуючого засобу. частина носового ядра 4, тобто частина 4а, склаСпіввідношення розмірів окремих спресованих дається з кульок або частинок грануляту, спресочастин ядер вибирається відповідно до бажаного ваних без усадкових раковин. Подальша частина шокового ефекту і глибинної дії в тілі дикої твари4b складається з порошку, спресованого без усадни. Якщо 50% ядер складаються із спресованого кових раковин. Кожна з обох частин 4а і 4b заздапорошку, то сильний шоковий ефект з глибинною легідь запресована окремо в його форму і потім дією виникає залежно від розміру частинок порошвставлена в кульову оболонку 2. Проте вони також ку. Якщо 20% ядер складаються із спресованого можуть бути безпосередньо спресовані в оболонпорошку, то виникає слабкий шоковий ефект з ці. глибинною дією. Руйнування в тілі дикої тварини Потім показану кульову форму обтискають кувідбуваються залежно від розміру частинок порольовою оболонкою 2. Оболонка 2 не закрита в шку. носовій частині 6 кулі. З отвору 7 оболонки 2 виПриклад виконання, показаний на Фіг.3, аналоступає кульове ядро 3 i утворює гострий кінець 8 гічний прикладу по Фіг.1. Відмінність полягає в кулі. На загостреній ділянці 9 проходять на внуттому, що кормове ядро 14 і оболонка 15 виконані у рішній стороні оболонки 2 у напрямі осі 10 кулі 1 вигляді одного цілого. Оболонка 15 сформована з намічені точки розриву у вигляді борозенок 11, які матеріалу кормового ядра 14 методом глибокої впресовані в оболонку. У кормовій частині 12 кулі витяжки і охоплює носове ядро 4 з обома части1 знаходиться сферична чаша 13, передбачена нами 4а і 4b, причому частина, що названа остандля стабілізації руху кулі і тим самим для підвиньою, утворює гострий кінець 8 кулі. Принцип дії щення точності. такий же, як і в прикладах виконання, показаних на Куля згідно з прикладом виконання по Фіг.2 таФіг.1 і 2. кож має розділене на дві частини носове ядро 4. Приклад виконання, показаний на Фіг.4, відрізВідмінність даного прикладу від розглянутого вище няється від попередніх прикладів принципово тим, полягає в тому, що в даному прикладі частина 4а, що носове ядро 4 є масивним ядром. Куля 20 таяка виконана з кульок або частинок грануляту, кож є кулею з частковою оболонкою. У спочатку спресованих без усадкових раковин, i частина 4b, ще не сформовану відкриту кульову оболонку 21, яка виконана з порошку, спресованого без усадков першу чергу, вводять матеріал для кормового вих раковин, помінялися місцями. Частину 4b ядра 22. Кормове ядро розділене на дві частини. утворює гострий кінець 8 кулі. Частина 22а, що лежить ближче до корми 30, Принцип дії всіх описаних куль полягає в тому, складається з кульок або грануляту, спресованих що компактне ядро створює в результаті бажаний без усадкових раковин. Наступна частина 22b вихідний отвір, кульки або гранулят здійснюють складається з порошку, спресованого без усадкосильну глибинну дію в тілі диких тварин, а порових раковин. Кожна з обох частин 22а і 22b заздашок викликає сильний шок. легідь окремо запресована в його форму і потім Співвідношення розмірів окремих спресованих вставлена в кульову оболонку 21. Потім вставлячастин ядер вибирається згідно з вагою кулі, каліють масивне ядро 24 з відповідного для кульового бру і бажаною дією в тілі дикої тварини. ядра матеріалу як носове ядро і кульовуформу Приклади: обжимають кульовою оболонкою 21. Кульова обо 9 90091 10 лонка 21 не закрита в носовій частині 25 кулі. З Кромка відриву викликає відрив матеріалу в отвору 26 оболонки 21 виступає кульове ядро 24 i переході до масивного ядра. Утримуючі борозенутворює гострий кінець 27 кулі. На загостреній ки, навпаки, сприяють утриманню оболонки кулі на ділянці 28 проходять на внутрішній стороні оболокульовому ядрі. нки 21 у напрямі осі 29 кулі 20 намічені точки розПриклад виконання, показаний на Фіг.6, аналориву у формі борозенок 30, що впресовані в обогічний прикладу, показаному на Фіг 4. Відмінність лонку. У кормовій частині 31 кулі 20 знаходиться полягає в тому, що кульова оболонка 21 має ще сферична чаша 32, передбачена для стабілізації додаткові ознаки. У циліндровій частині кулі 20 руху кулі і, тим самим, для підвищення точності. знаходиться так званий гострий край 33, тобто Цей тип кулі порівнянний з «пенетратором». виконане на зовнішньому колі оболонки 21 поглиПринцип дії відрізняється від показаного на Фіг.1, 2 блення з гострою кромкою, яке у мисливських i 3 тим, що спресоване ядро з порошком, кульками куль, з одного боку, обумовлює утворення чистого або гранулятом здійснює свою дію лише тоді, коли вхідного отвору в спині дикої тварини, а з іншого кульова оболонка відшаровується і звільняє спребоку, утворює ще одну намічену точку розриву при соване ядро. роздробленні оболонки 21. Крім того, на зовнішУ прикладі виконання, показаному на Фіг.5, таньому колі оболонки 21 знаходяться ще дві утрикож передбачено кормове ядро 22, розділене на муючі борозенки 34. При деформації оболонки дві частини. Відмінність від попереднього приклаядро фіксується. Крім того, ці утримуючі борозенки ду полягає в тому, що в даному прикладі частина 34 сприяють зниженню тертя в тілі тварини. Дода22а, виконана з кульок або частинок грануляту, ткові ознаки кульової оболонки не обмежені даним спресованих без усадкових раковин, і частина 22b, прикладом виконання. Приклади виконання, покащо виконана з порошку, спресованого без усадкозані на Фіг.1-5, також можуть бути забезпечені госвих раковин, помінялися місцями. трим краєм і/або щонайменше однією утримуючою борозенкою. 11 Комп’ютерна верстка О. Гапоненко 90091 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPartial decomposition projectile comprising two cores
Автори англійськоюRiess Heinz, Muskat Erich
Назва патенту російськоюПуля с двойным ядром, которая частично раздробляется
Автори російськоюРисс Хайнц, Мускат Эрих
МПК / Мітки
МПК: F42B 12/00, F42B 12/02
