Комбінований корпус плуга для основного обробітку ґрунту і внесення мінеральних добрив

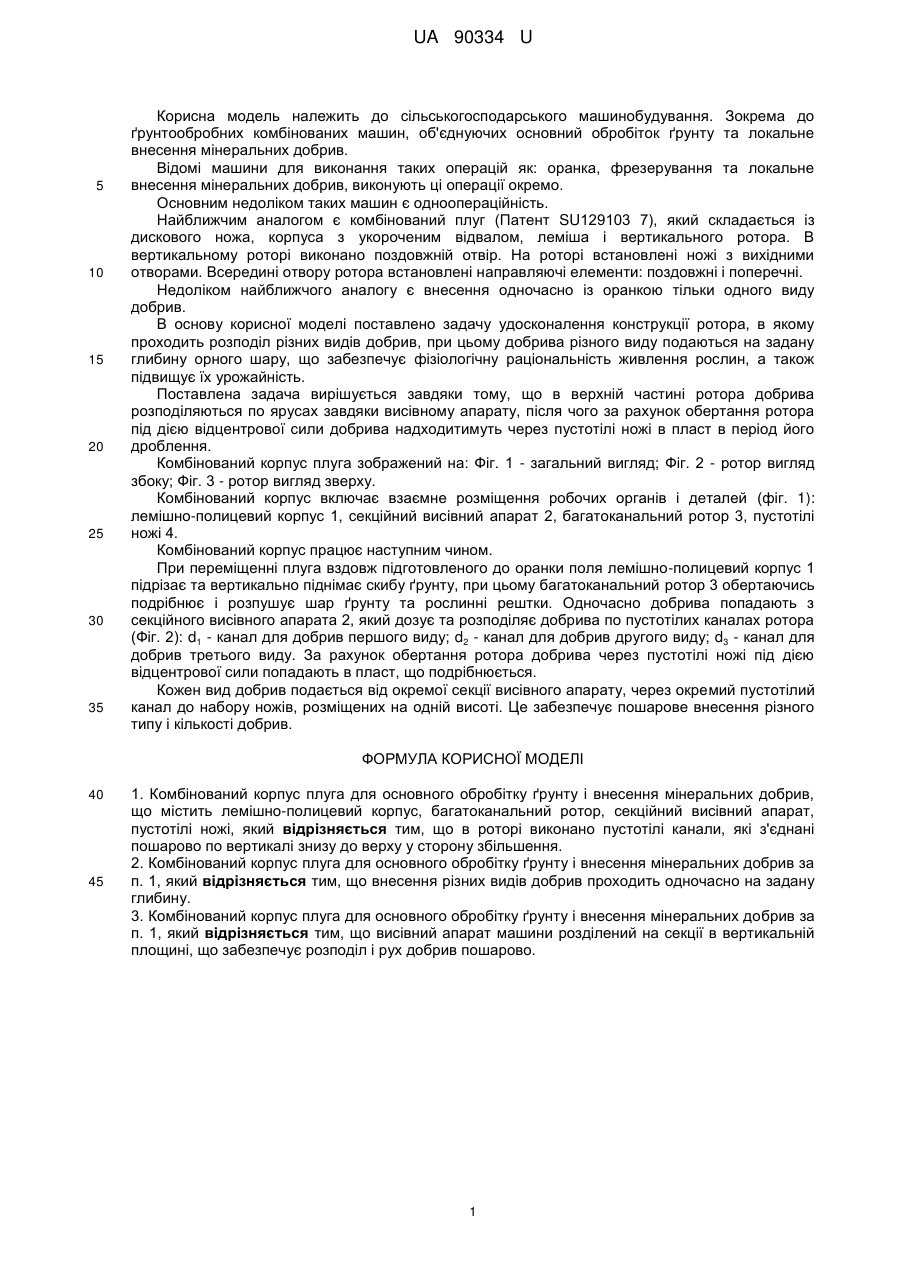

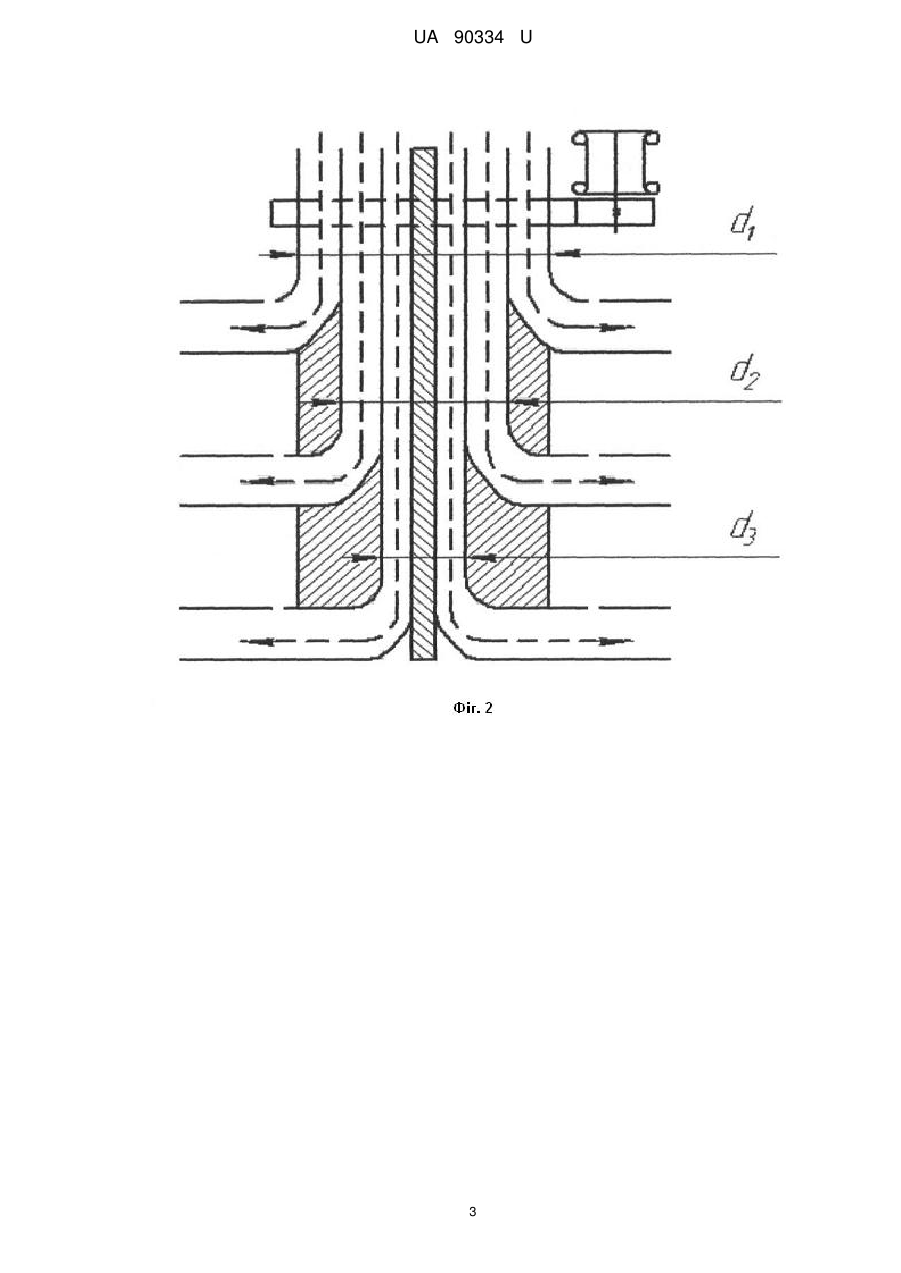

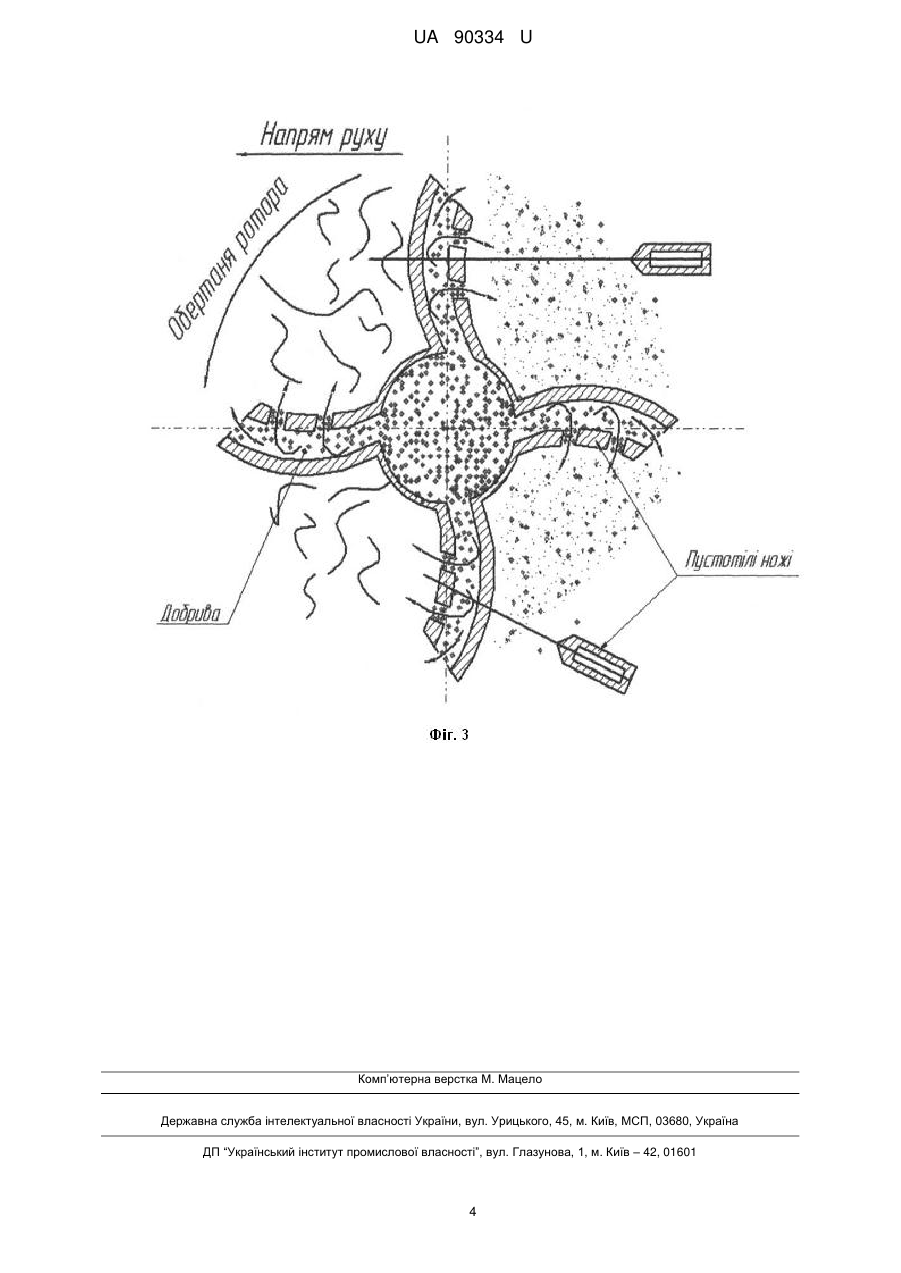

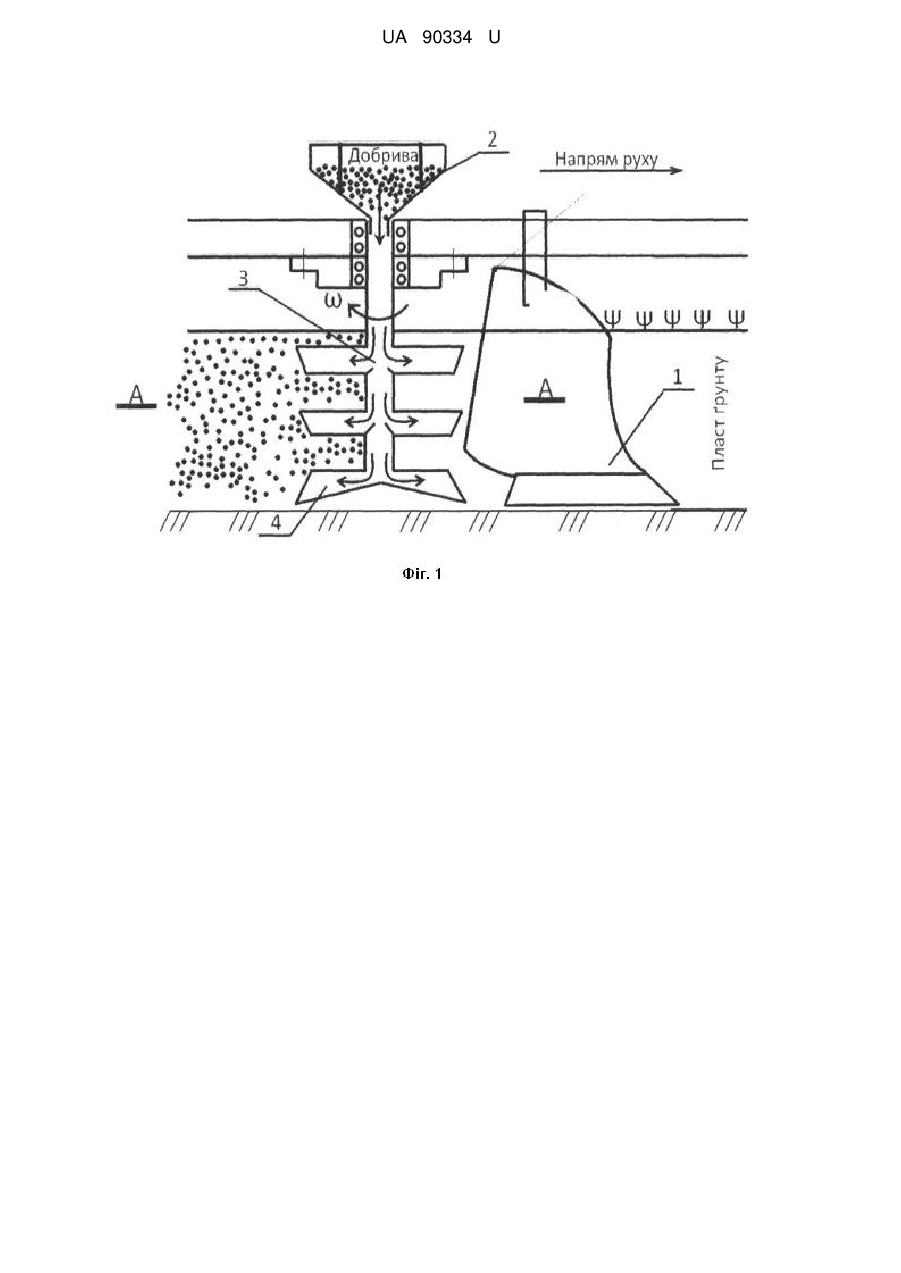

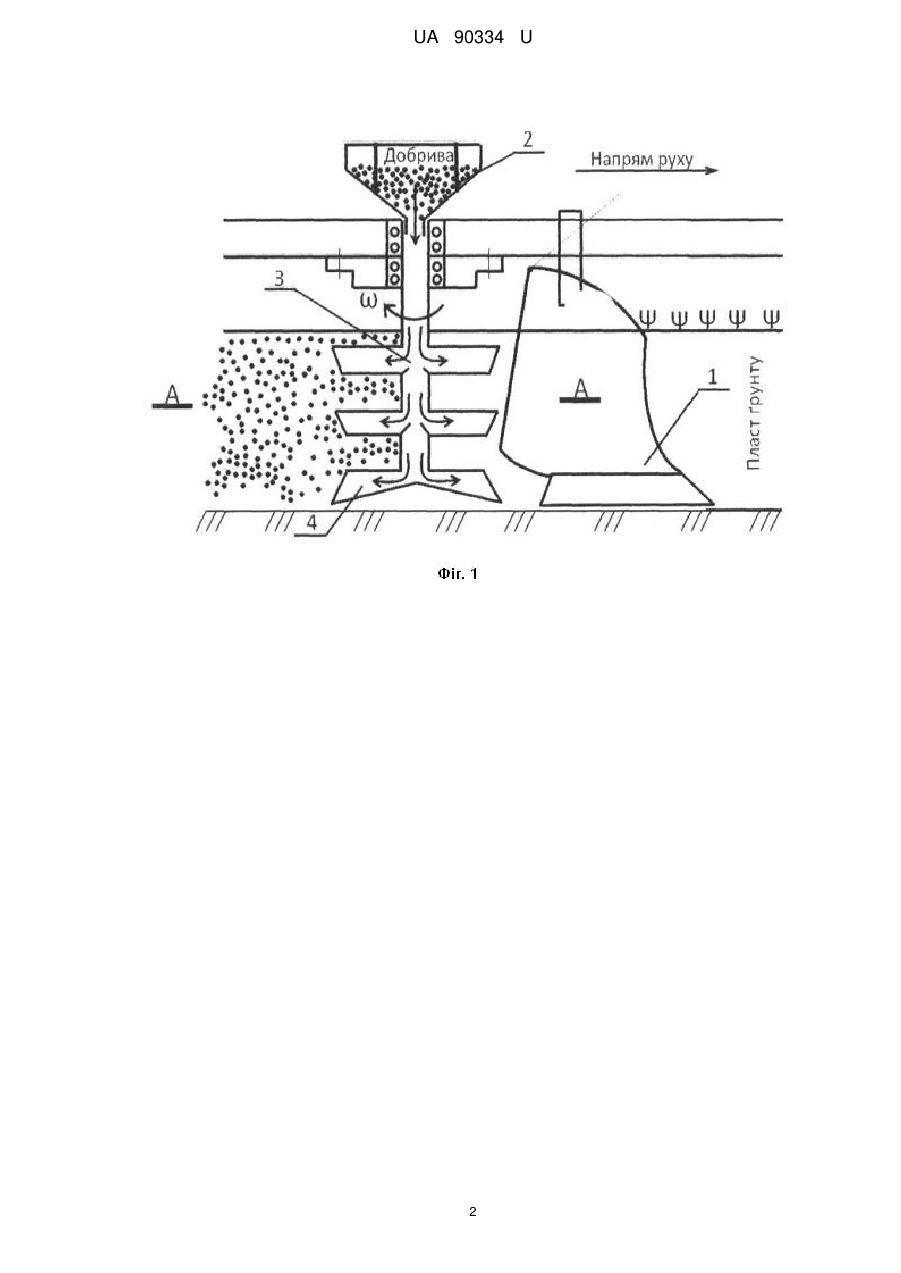

Реферат: Комбінований корпус плуга для основного обробітку ґрунту і внесення мінеральних добрив містить лемішно-полицевий корпус, багатоканальний ротор, секційний висівний апарат, пустотілі ножі. В роторі виконано пустотілі канали, які з'єднані пошарово по вертикалі знизу до верху у сторону збільшення. UA 90334 U (12) UA 90334 U UA 90334 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування. Зокрема до ґрунтообробних комбінованих машин, об'єднуючих основний обробіток ґрунту та локальне внесення мінеральних добрив. Відомі машини для виконання таких операцій як: оранка, фрезерування та локальне внесення мінеральних добрив, виконують ці операції окремо. Основним недоліком таких машин є одноопераційність. Найближчим аналогом є комбінований плуг (Патент SU129103 7), який складається із дискового ножа, корпуса з укороченим відвалом, леміша і вертикального ротора. В вертикальному роторі виконано поздовжній отвір. На роторі встановлені ножі з вихідними отворами. Всередині отвору ротора встановлені направляючі елементи: поздовжні і поперечні. Недоліком найближчого аналогу є внесення одночасно із оранкою тільки одного виду добрив. В основу корисної моделі поставлено задачу удосконалення конструкції ротора, в якому проходить розподіл різних видів добрив, при цьому добрива різного виду подаються на задану глибину орного шару, що забезпечує фізіологічну раціональність живлення рослин, а також підвищує їх урожайність. Поставлена задача вирішується завдяки тому, що в верхній частині ротора добрива розподіляються по ярусах завдяки висівному апарату, після чого за рахунок обертання ротора під дією відцентрової сили добрива надходитимуть через пустотілі ножі в пласт в період його дроблення. Комбінований корпус плуга зображений на: Фіг. 1 - загальний вигляд; Фіг. 2 - ротор вигляд збоку; Фіг. 3 - ротор вигляд зверху. Комбінований корпус включає взаємне розміщення робочих органів і деталей (фіг. 1): лемішно-полицевий корпус 1, секційний висівний апарат 2, багатоканальний ротор 3, пустотілі ножі 4. Комбінований корпус працює наступним чином. При переміщенні плуга вздовж підготовленого до оранки поля лемішно-полицевий корпус 1 підрізає та вертикально піднімає скибу ґрунту, при цьому багатоканальний ротор 3 обертаючись подрібнює і розпушує шар ґрунту та рослинні рештки. Одночасно добрива попадають з секційного висівного апарата 2, який дозує та розподіляє добрива по пустотілих каналах ротора (Фіг. 2): d1 - канал для добрив першого виду; d2 - канал для добрив другого виду; d3 - канал для добрив третього виду. За рахунок обертання ротора добрива через пустотілі ножі під дією відцентрової сили попадають в пласт, що подрібнюється. Кожен вид добрив подається від окремої секції висівного апарату, через окремий пустотілий канал до набору ножів, розміщених на одній висоті. Це забезпечує пошарове внесення різного типу і кількості добрив. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Комбінований корпус плуга для основного обробітку ґрунту і внесення мінеральних добрив, що містить лемішно-полицевий корпус, багатоканальний ротор, секційний висівний апарат, пустотілі ножі, який відрізняється тим, що в роторі виконано пустотілі канали, які з'єднані пошарово по вертикалі знизу до верху у сторону збільшення. 2. Комбінований корпус плуга для основного обробітку ґрунту і внесення мінеральних добрив за п. 1, який відрізняється тим, що внесення різних видів добрив проходить одночасно на задану глибину. 3. Комбінований корпус плуга для основного обробітку ґрунту і внесення мінеральних добрив за п. 1, який відрізняється тим, що висівний апарат машини розділений на секції в вертикальній площині, що забезпечує розподіл і рух добрив пошарово. 1 UA 90334 U 2 UA 90334 U 3 UA 90334 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
