Монтажний елемент для галокамери

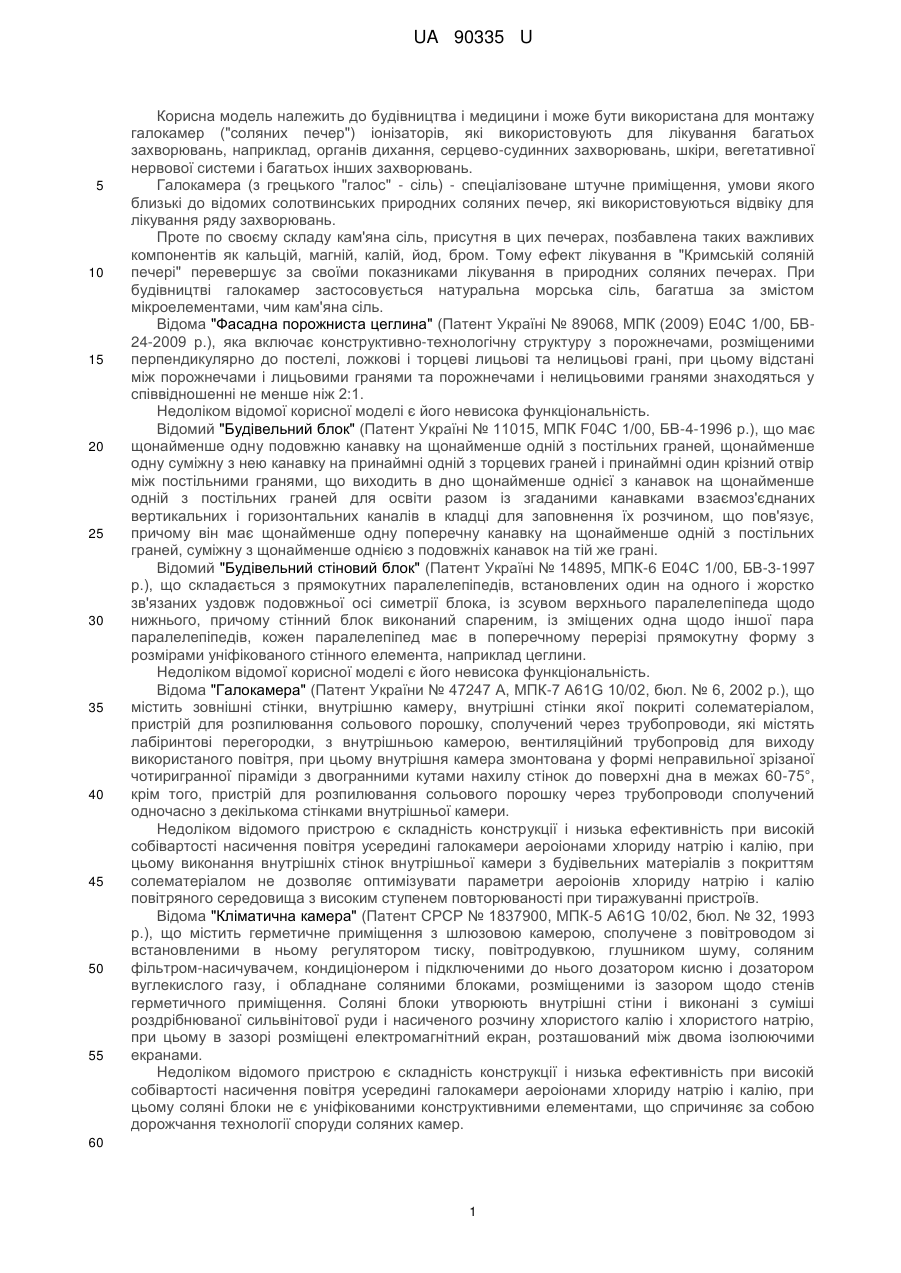

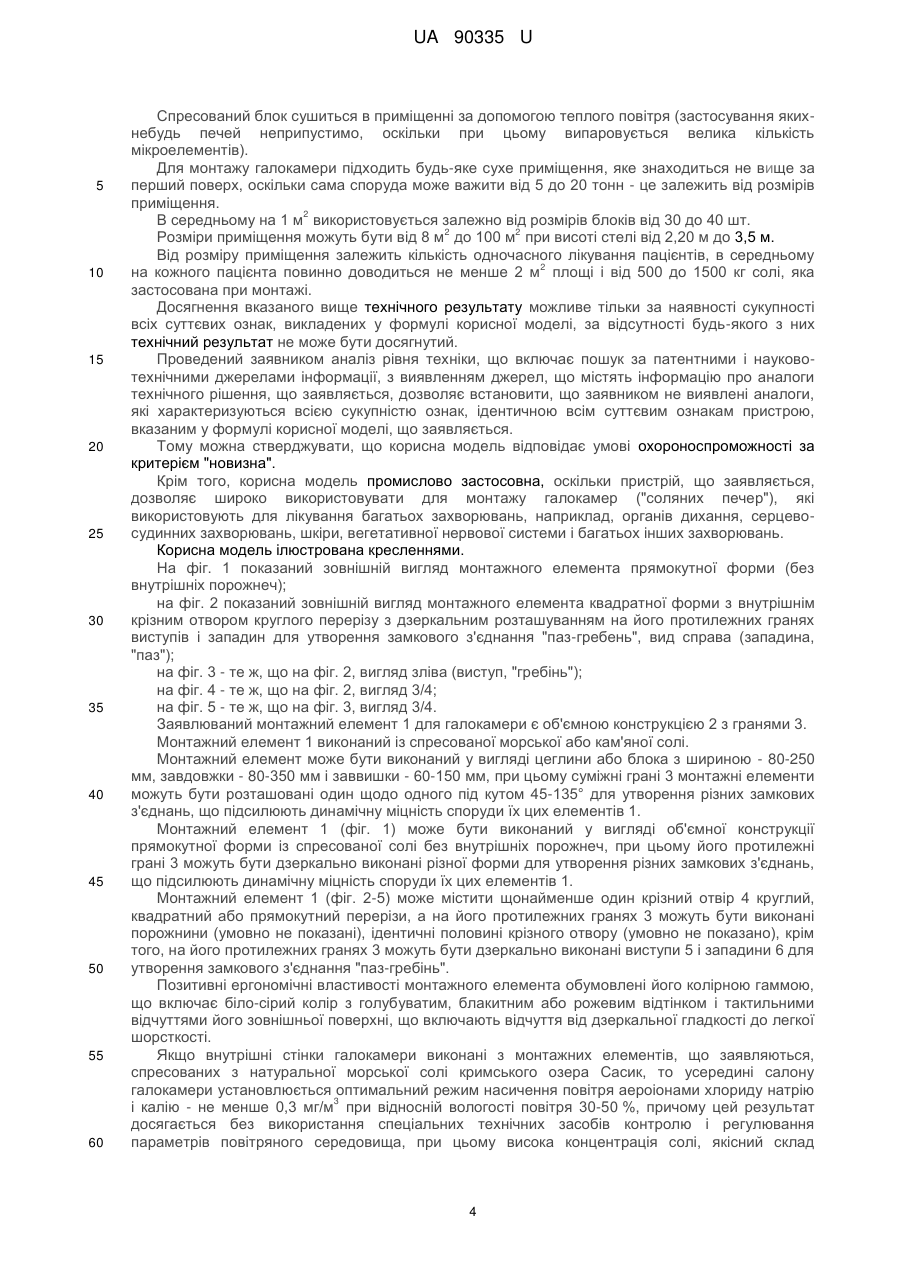

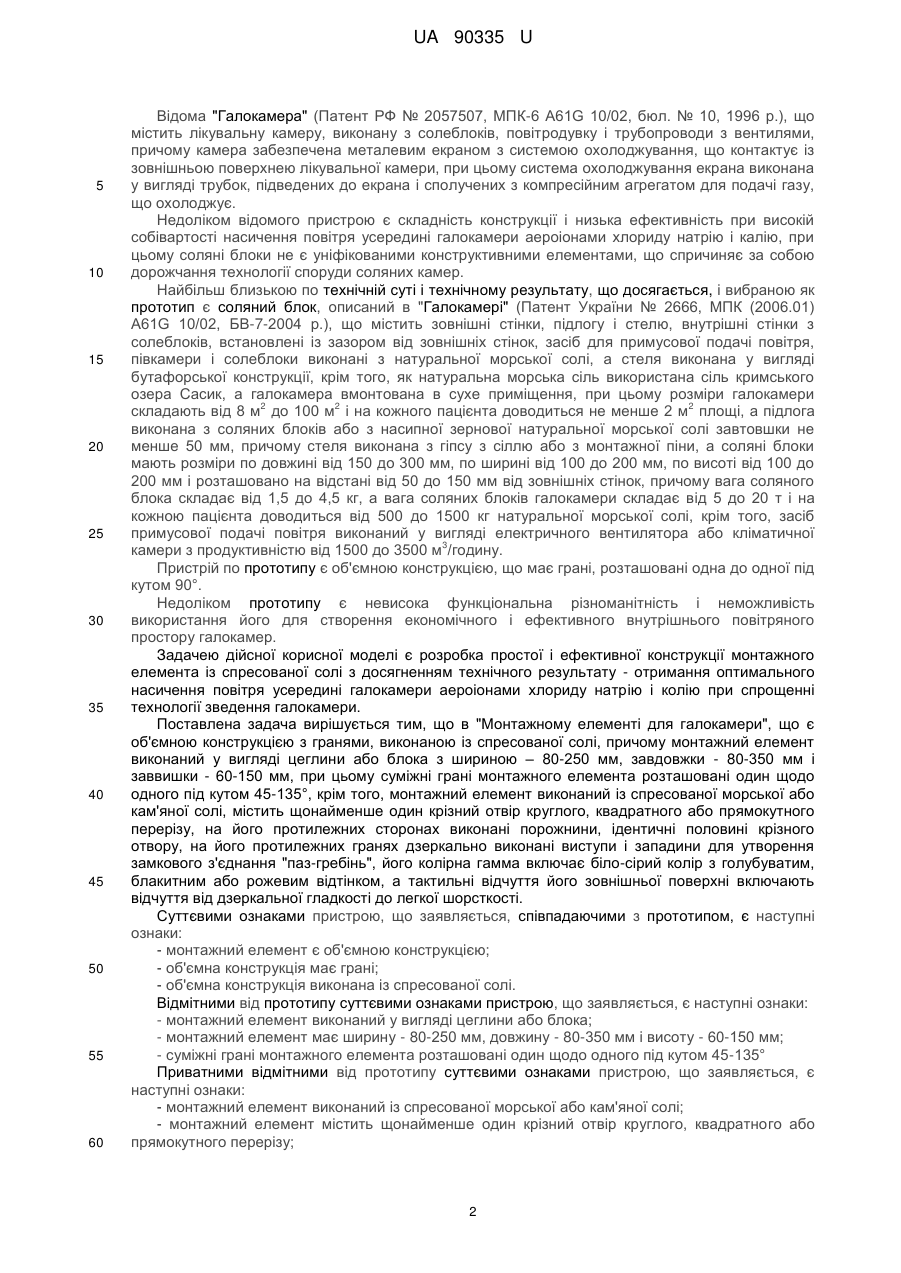

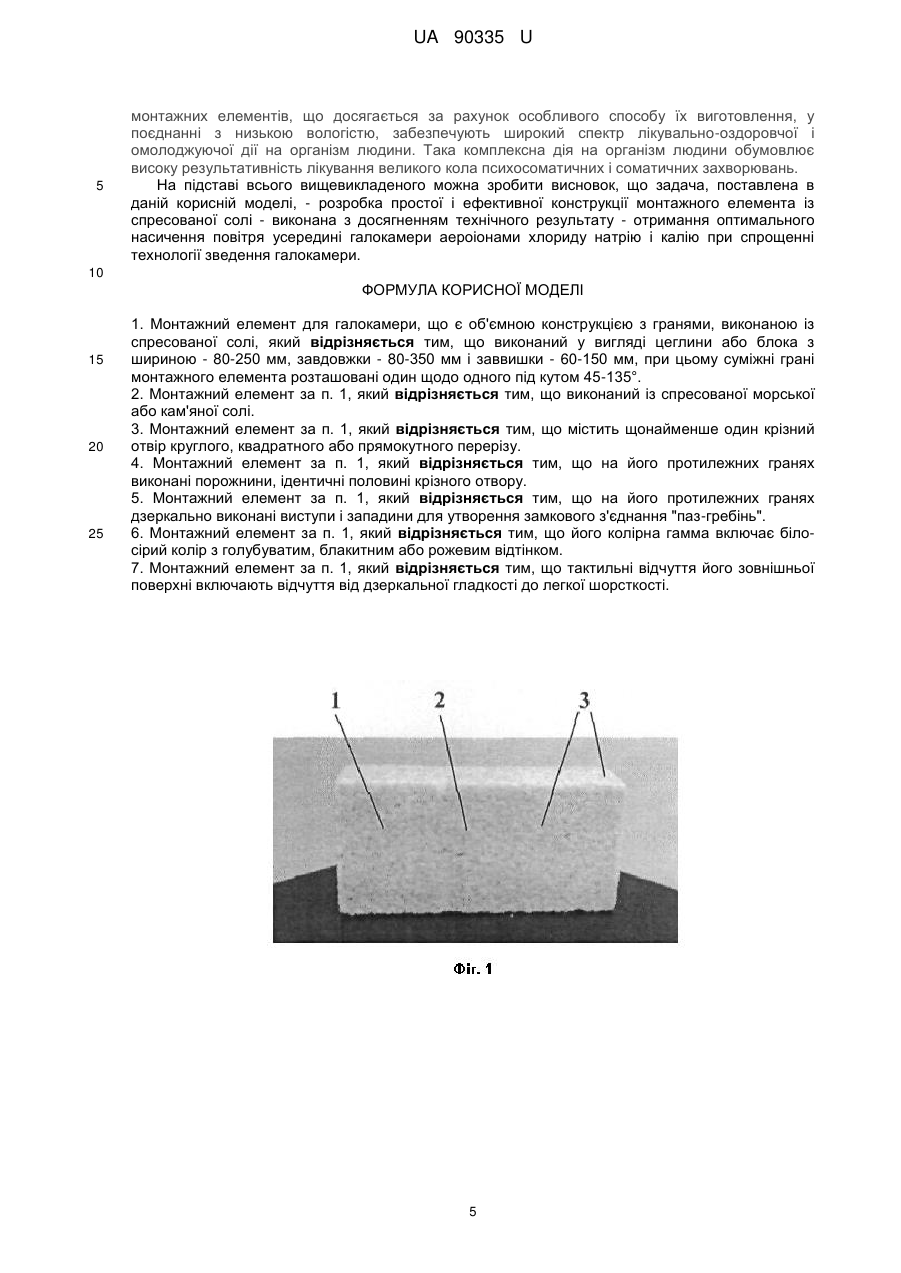

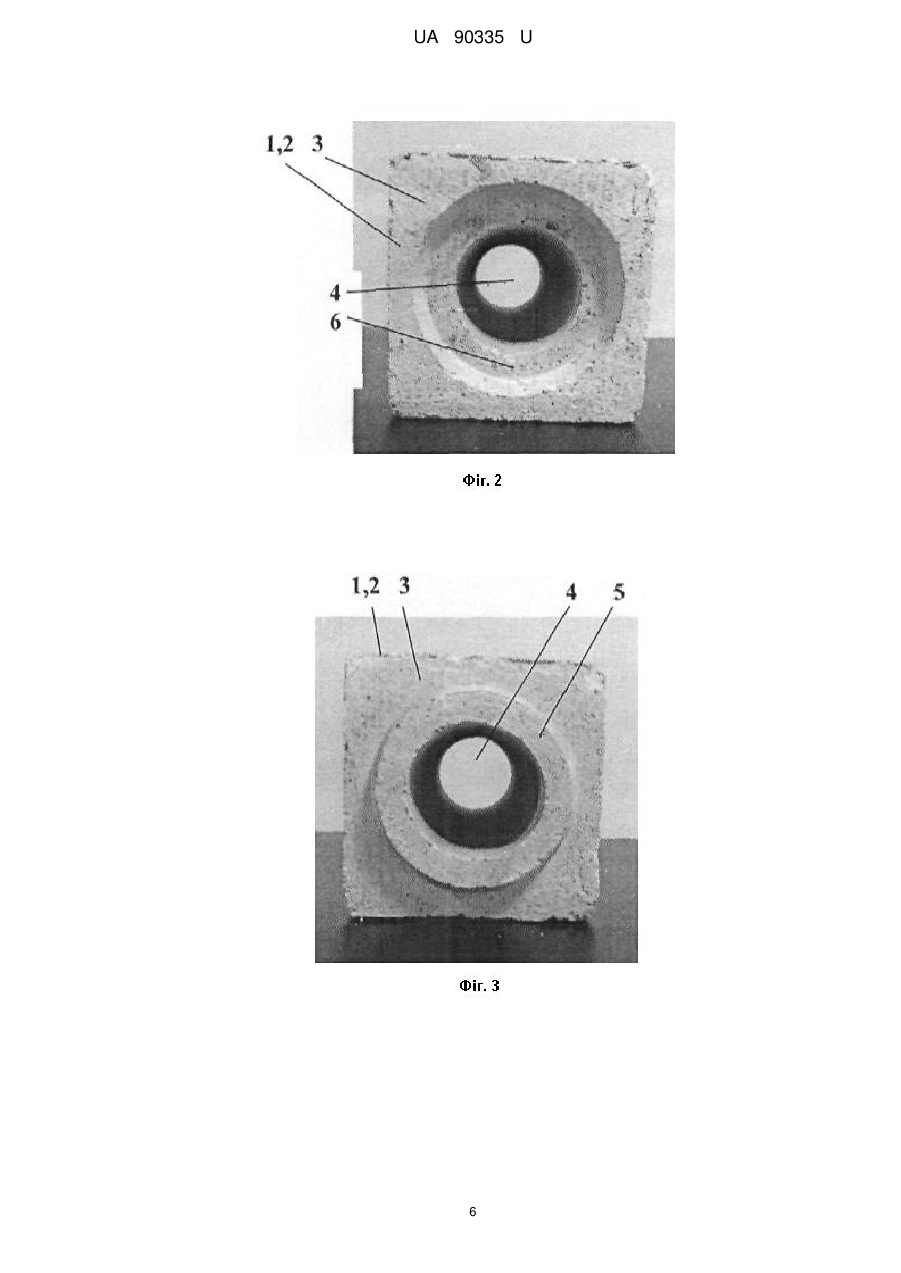

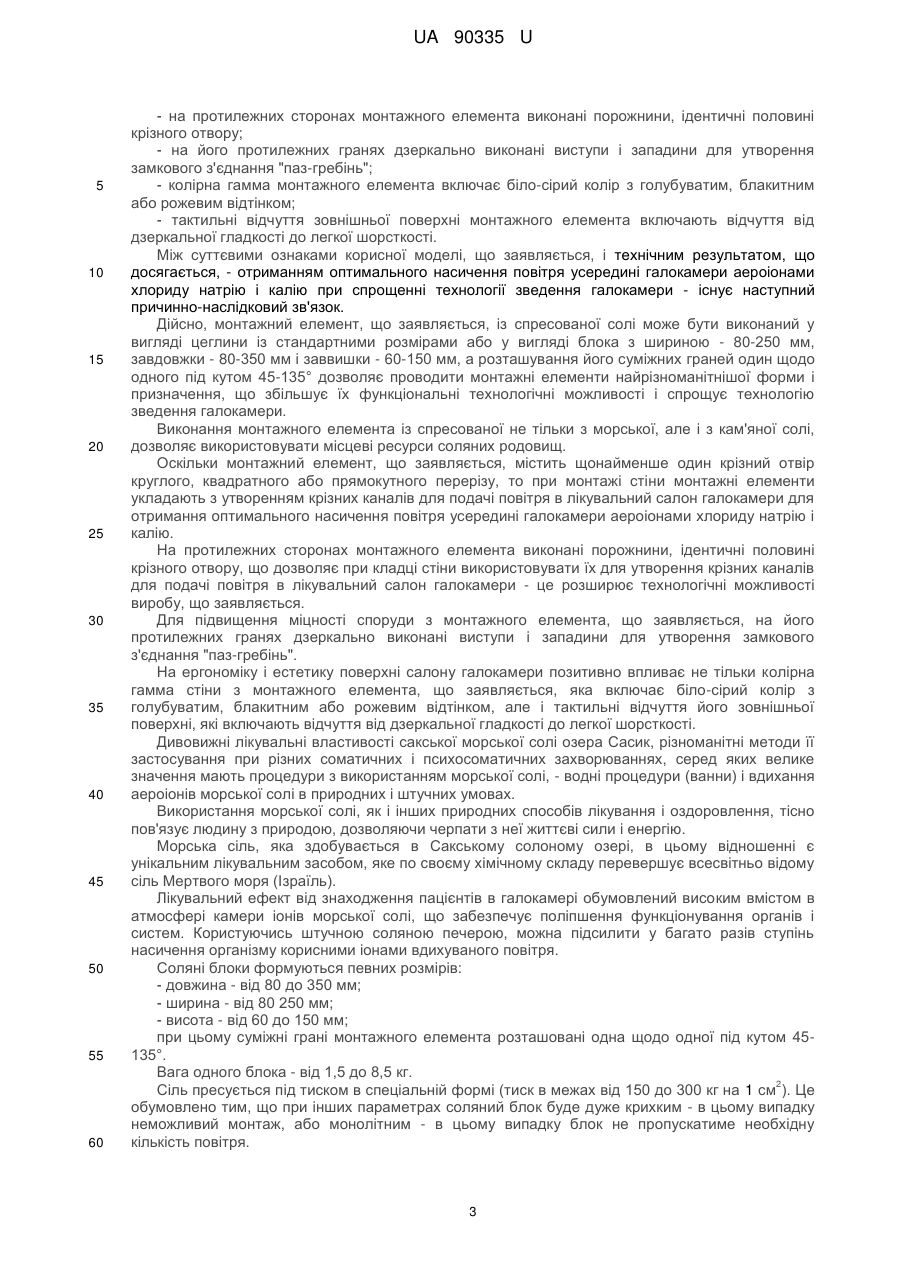

Реферат: UA 90335 U UA 90335 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і медицини і може бути використана для монтажу галокамер ("соляних печер") іонізаторів, які використовують для лікування багатьох захворювань, наприклад, органів дихання, серцево-судинних захворювань, шкіри, вегетативної нервової системи і багатьох інших захворювань. Галокамера (з грецького "галос" - сіль) - спеціалізоване штучне приміщення, умови якого близькі до відомих солотвинських природних соляних печер, які використовуються відвіку для лікування ряду захворювань. Проте по своєму складу кам'яна сіль, присутня в цих печерах, позбавлена таких важливих компонентів як кальцій, магній, калій, йод, бром. Тому ефект лікування в "Кримській соляній печері" перевершує за своїми показниками лікування в природних соляних печерах. При будівництві галокамер застосовується натуральна морська сіль, багатша за змістом мікроелементами, чим кам'яна сіль. Відома "Фасадна порожниста цеглина" (Патент Україні № 89068, МПК (2009) Е04С 1/00, БВ24-2009 p.), яка включає конструктивно-технологічну структуру з порожнечами, розміщеними перпендикулярно до постелі, ложкові і торцеві лицьові та нелицьові грані, при цьому відстані між порожнечами і лицьовими гранями та порожнечами і нелицьовими гранями знаходяться у співвідношенні не менше ніж 2:1. Недоліком відомої корисної моделі є його невисока функціональність. Відомий "Будівельний блок" (Патент Україні № 11015, МПК F04C 1/00, БВ-4-1996 p.), що має щонайменше одну подовжню канавку на щонайменше одній з постільних граней, щонайменше одну суміжну з нею канавку на принаймні одній з торцевих граней і принаймні один крізний отвір між постільними гранями, що виходить в дно щонайменше однієї з канавок на щонайменше одній з постільних граней для освіти разом із згаданими канавками взаємоз'єднаних вертикальних і горизонтальних каналів в кладці для заповнення їх розчином, що пов'язує, причому він має щонайменше одну поперечну канавку на щонайменше одній з постільних граней, суміжну з щонайменше однією з подовжніх канавок на тій же грані. Відомий "Будівельний стіновий блок" (Патент Україні № 14895, МПК-6 Е04С 1/00, БВ-3-1997 p.), що складається з прямокутних паралелепіпедів, встановлених один на одного і жорстко зв'язаних уздовж подовжньої осі симетрії блока, із зсувом верхнього паралелепіпеда щодо нижнього, причому стінний блок виконаний спареним, із зміщених одна щодо іншої пара паралелепіпедів, кожен паралелепіпед має в поперечному перерізі прямокутну форму з розмірами уніфікованого стінного елемента, наприклад цеглини. Недоліком відомої корисної моделі є його невисока функціональність. Відома "Галокамера" (Патент України № 47247 А, МПК-7 А61G 10/02, бюл. № 6, 2002 p.), що містить зовнішні стінки, внутрішню камеру, внутрішні стінки якої покриті солематеріалом, пристрій для розпилювання сольового порошку, сполучений через трубопроводи, які містять лабіринтові перегородки, з внутрішньою камерою, вентиляційний трубопровід для виходу використаного повітря, при цьому внутрішня камера змонтована у формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60-75°, крім того, пристрій для розпилювання сольового порошку через трубопроводи сполучений одночасно з декількома стінками внутрішньої камери. Недоліком відомого пристрою є складність конструкції і низька ефективність при високій собівартості насичення повітря усередині галокамери аероіонами хлориду натрію і калію, при цьому виконання внутрішніх стінок внутрішньої камери з будівельних матеріалів з покриттям солематеріалом не дозволяє оптимізувати параметри аероіонів хлориду натрію і калію повітряного середовища з високим ступенем повторюваності при тиражуванні пристроїв. Відома "Кліматична камера" (Патент СРСР № 1837900, МПК-5 А61G 10/02, бюл. № 32, 1993 p.), що містить герметичне приміщення з шлюзовою камерою, сполучене з повітроводом зі встановленими в ньому регулятором тиску, повітродувкою, глушником шуму, соляним фільтром-насичувачем, кондиціонером і підключеними до нього дозатором кисню і дозатором вуглекислого газу, і обладнане соляними блоками, розміщеними із зазором щодо стенів герметичного приміщення. Соляні блоки утворюють внутрішні стіни і виконані з суміші роздрібнюваної сильвінітової руди і насиченого розчину хлористого калію і хлористого натрію, при цьому в зазорі розміщені електромагнітний екран, розташований між двома ізолюючими екранами. Недоліком відомого пристрою є складність конструкції і низька ефективність при високій собівартості насичення повітря усередині галокамери аероіонами хлориду натрію і калію, при цьому соляні блоки не є уніфікованими конструктивними елементами, що спричиняє за собою дорожчання технології споруди соляних камер. 60 1 UA 90335 U 5 10 15 20 25 30 35 40 45 50 55 60 Відома "Галокамера" (Патент РФ № 2057507, МПК-6 А61G 10/02, бюл. № 10, 1996 p.), що містить лікувальну камеру, виконану з солеблоків, повітродувку і трубопроводи з вентилями, причому камера забезпечена металевим екраном з системою охолоджування, що контактує із зовнішньою поверхнею лікувальної камери, при цьому система охолоджування екрана виконана у вигляді трубок, підведених до екрана і сполучених з компресійним агрегатом для подачі газу, що охолоджує. Недоліком відомого пристрою є складність конструкції і низька ефективність при високій собівартості насичення повітря усередині галокамери аероіонами хлориду натрію і калію, при цьому соляні блоки не є уніфікованими конструктивними елементами, що спричиняє за собою дорожчання технології споруди соляних камер. Найбільш близькою по технічній суті і технічному результату, що досягається, і вибраною як прототип є соляний блок, описаний в "Галокамері" (Патент України № 2666, МПК (2006.01) A61G 10/02, БВ-7-2004 p.), що містить зовнішні стінки, підлогу і стелю, внутрішні стінки з солеблоків, встановлені із зазором від зовнішніх стінок, засіб для примусової подачі повітря, півкамери і солеблоки виконані з натуральної морської солі, а стеля виконана у вигляді бутафорської конструкції, крім того, як натуральна морська сіль використана сіль кримського озера Сасик, а галокамера вмонтована в сухе приміщення, при цьому розміри галокамери 2 2 2 складають від 8 м до 100 м і на кожного пацієнта доводиться не менше 2 м площі, а підлога виконана з соляних блоків або з насипної зернової натуральної морської солі завтовшки не менше 50 мм, причому стеля виконана з гіпсу з сіллю або з монтажної піни, а соляні блоки мають розміри по довжині від 150 до 300 мм, по ширині від 100 до 200 мм, по висоті від 100 до 200 мм і розташовано на відстані від 50 до 150 мм від зовнішніх стінок, причому вага соляного блока складає від 1,5 до 4,5 кг, а вага соляних блоків галокамери складає від 5 до 20 т і на кожною пацієнта доводиться від 500 до 1500 кг натуральної морської солі, крім того, засіб примусової подачі повітря виконаний у вигляді електричного вентилятора або кліматичної 3 камери з продуктивністю від 1500 до 3500 м /годину. Пристрій по прототипу є об'ємною конструкцією, що має грані, розташовані одна до одної під кутом 90°. Недоліком прототипу є невисока функціональна різноманітність і неможливість використання його для створення економічного і ефективного внутрішнього повітряного простору галокамер. Задачею дійсної корисної моделі є розробка простої і ефективної конструкції монтажного елемента із спресованої солі з досягненням технічного результату - отримання оптимального насичення повітря усередині галокамери аероіонами хлориду натрію і колію при спрощенні технології зведення галокамери. Поставлена задача вирішується тим, що в "Монтажному елементі для галокамери", що є об'ємною конструкцією з гранями, виконаною із спресованої солі, причому монтажний елемент виконаний у вигляді цеглини або блока з шириною – 80-250 мм, завдовжки - 80-350 мм і заввишки - 60-150 мм, при цьому суміжні грані монтажного елемента розташовані один щодо одного під кутом 45-135°, крім того, монтажний елемент виконаний із спресованої морської або кам'яної солі, містить щонайменше один крізний отвір круглого, квадратного або прямокутного перерізу, на його протилежних сторонах виконані порожнини, ідентичні половині крізного отвору, на його протилежних гранях дзеркально виконані виступи і западини для утворення замкового з'єднання "паз-гребінь", його колірна гамма включає біло-сірий колір з голубуватим, блакитним або рожевим відтінком, а тактильні відчуття його зовнішньої поверхні включають відчуття від дзеркальної гладкості до легкої шорсткості. Суттєвими ознаками пристрою, що заявляється, співпадаючими з прототипом, є наступні ознаки: - монтажний елемент є об'ємною конструкцією; - об'ємна конструкція має грані; - об'ємна конструкція виконана із спресованої солі. Відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - монтажний елемент виконаний у вигляді цеглини або блока; - монтажний елемент має ширину - 80-250 мм, довжину - 80-350 мм і висоту - 60-150 мм; - суміжні грані монтажного елемента розташовані один щодо одного під кутом 45-135° Приватними відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - монтажний елемент виконаний із спресованої морської або кам'яної солі; - монтажний елемент містить щонайменше один крізний отвір круглого, квадратного або прямокутного перерізу; 2 UA 90335 U 5 10 15 20 25 30 35 40 45 50 55 60 - на протилежних сторонах монтажного елемента виконані порожнини, ідентичні половині крізного отвору; - на його протилежних гранях дзеркально виконані виступи і западини для утворення замкового з'єднання "паз-гребінь"; - колірна гамма монтажного елемента включає біло-сірий колір з голубуватим, блакитним або рожевим відтінком; - тактильні відчуття зовнішньої поверхні монтажного елемента включають відчуття від дзеркальної гладкості до легкої шорсткості. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, що досягається, - отриманням оптимального насичення повітря усередині галокамери аероіонами хлориду натрію і калію при спрощенні технології зведення галокамери - існує наступний причинно-наслідковий зв'язок. Дійсно, монтажний елемент, що заявляється, із спресованої солі може бути виконаний у вигляді цеглини із стандартними розмірами або у вигляді блока з шириною - 80-250 мм, завдовжки - 80-350 мм і заввишки - 60-150 мм, а розташування його суміжних граней один щодо одного під кутом 45-135° дозволяє проводити монтажні елементи найрізноманітнішої форми і призначення, що збільшує їх функціональні технологічні можливості і спрощує технологію зведення галокамери. Виконання монтажного елемента із спресованої не тільки з морської, але і з кам'яної солі, дозволяє використовувати місцеві ресурси соляних родовищ. Оскільки монтажний елемент, що заявляється, містить щонайменше один крізний отвір круглого, квадратного або прямокутного перерізу, то при монтажі стіни монтажні елементи укладають з утворенням крізних каналів для подачі повітря в лікувальний салон галокамери для отримання оптимального насичення повітря усередині галокамери аероіонами хлориду натрію і калію. На протилежних сторонах монтажного елемента виконані порожнини, ідентичні половині крізного отвору, що дозволяє при кладці стіни використовувати їх для утворення крізних каналів для подачі повітря в лікувальний салон галокамери - це розширює технологічні можливості виробу, що заявляється. Для підвищення міцності споруди з монтажного елемента, що заявляється, на його протилежних гранях дзеркально виконані виступи і западини для утворення замкового з'єднання "паз-гребінь". На ергономіку і естетику поверхні салону галокамери позитивно впливає не тільки колірна гамма стіни з монтажного елемента, що заявляється, яка включає біло-сірий колір з голубуватим, блакитним або рожевим відтінком, але і тактильні відчуття його зовнішньої поверхні, які включають відчуття від дзеркальної гладкості до легкої шорсткості. Дивовижні лікувальні властивості сакської морської солі озера Сасик, різноманітні методи її застосування при різних соматичних і психосоматичних захворюваннях, серед яких велике значення мають процедури з використанням морської солі, - водні процедури (ванни) і вдихання аероіонів морської солі в природних і штучних умовах. Використання морської солі, як і інших природних способів лікування і оздоровлення, тісно пов'язує людину з природою, дозволяючи черпати з неї життєві сили і енергію. Морська сіль, яка здобувається в Сакському солоному озері, в цьому відношенні є унікальним лікувальним засобом, яке по своєму хімічному складу перевершує всесвітньо відому сіль Мертвого моря (Ізраїль). Лікувальний ефект від знаходження пацієнтів в галокамері обумовлений високим вмістом в атмосфері камери іонів морської солі, що забезпечує поліпшення функціонування органів і систем. Користуючись штучною соляною печерою, можна підсилити у багато разів ступінь насичення організму корисними іонами вдихуваного повітря. Соляні блоки формуються певних розмірів: - довжина - від 80 до 350 мм; - ширина - від 80 250 мм; - висота - від 60 до 150 мм; при цьому суміжні грані монтажного елемента розташовані одна щодо одної під кутом 45135°. Вага одного блока - від 1,5 до 8,5 кг. 2 Сіль пресується під тиском в спеціальній формі (тиск в межах від 150 до 300 кг на 1 см ). Це обумовлено тим, що при інших параметрах соляний блок буде дуже крихким - в цьому випадку неможливий монтаж, або монолітним - в цьому випадку блок не пропускатиме необхідну кількість повітря. 3 UA 90335 U 5 10 15 20 25 30 35 40 45 50 55 60 Спресований блок сушиться в приміщенні за допомогою теплого повітря (застосування якихнебудь печей неприпустимо, оскільки при цьому випаровується велика кількість мікроелементів). Для монтажу галокамери підходить будь-яке сухе приміщення, яке знаходиться не вище за перший поверх, оскільки сама споруда може важити від 5 до 20 тонн - це залежить від розмірів приміщення. 2 В середньому на 1 м використовується залежно від розмірів блоків від 30 до 40 шт. 2 2 Розміри приміщення можуть бути від 8 м до 100 м при висоті стелі від 2,20 м до 3,5 м. Від розміру приміщення залежить кількість одночасного лікування пацієнтів, в середньому 2 на кожного пацієнта повинно доводиться не менше 2 м площі і від 500 до 1500 кг солі, яка застосована при монтажі. Досягнення вказаного вище технічного результату можливе тільки за наявності сукупності всіх суттєвих ознак, викладених у формулі корисної моделі, за відсутності будь-якого з них технічний результат не може бути досягнутий. Проведений заявником аналіз рівня техніки, що включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, які характеризуються всією сукупністю ознак, ідентичною всім суттєвим ознакам пристрою, вказаним у формулі корисної моделі, що заявляється. Тому можна стверджувати, що корисна модель відповідає умові охороноспроможності за критерієм "новизна". Крім того, корисна модель промислово застосовна, оскільки пристрій, що заявляється, дозволяє широко використовувати для монтажу галокамер ("соляних печер"), які використовують для лікування багатьох захворювань, наприклад, органів дихання, серцевосудинних захворювань, шкіри, вегетативної нервової системи і багатьох інших захворювань. Корисна модель ілюстрована кресленнями. На фіг. 1 показаний зовнішній вигляд монтажного елемента прямокутної форми (без внутрішніх порожнеч); на фіг. 2 показаний зовнішній вигляд монтажного елемента квадратної форми з внутрішнім крізним отвором круглого перерізу з дзеркальним розташуванням на його протилежних гранях виступів і западин для утворення замкового з'єднання "паз-гребень", вид справа (западина, "паз"); на фіг. 3 - те ж, що на фіг. 2, вигляд зліва (виступ, "гребінь"); на фіг. 4 - те ж, що на фіг. 2, вигляд 3/4; на фіг. 5 - те ж, що на фіг. 3, вигляд 3/4. Заявлюваний монтажний елемент 1 для галокамери є об'ємною конструкцією 2 з гранями 3. Монтажний елемент 1 виконаний із спресованої морської або кам'яної солі. Монтажний елемент може бути виконаний у вигляді цеглини або блока з шириною - 80-250 мм, завдовжки - 80-350 мм і заввишки - 60-150 мм, при цьому суміжні грані 3 монтажні елементи можуть бути розташовані один щодо одного під кутом 45-135° для утворення різних замкових з'єднань, що підсилюють динамічну міцність споруди їх цих елементів 1. Монтажний елемент 1 (фіг. 1) може бути виконаний у вигляді об'ємної конструкції прямокутної форми із спресованої солі без внутрішніх порожнеч, при цьому його протилежні грані 3 можуть бути дзеркально виконані різної форми для утворення різних замкових з'єднань, що підсилюють динамічну міцність споруди їх цих елементів 1. Монтажний елемент 1 (фіг. 2-5) може містити щонайменше один крізний отвір 4 круглий, квадратний або прямокутний перерізи, а на його протилежних гранях 3 можуть бути виконані порожнини (умовно не показані), ідентичні половині крізного отвору (умовно не показано), крім того, на його протилежних гранях 3 можуть бути дзеркально виконані виступи 5 і западини 6 для утворення замкового з'єднання "паз-гребінь". Позитивні ергономічні властивості монтажного елемента обумовлені його колірною гаммою, що включає біло-сірий колір з голубуватим, блакитним або рожевим відтінком і тактильними відчуттями його зовнішньої поверхні, що включають відчуття від дзеркальної гладкості до легкої шорсткості. Якщо внутрішні стінки галокамери виконані з монтажних елементів, що заявляються, спресованих з натуральної морської солі кримського озера Сасик, то усередині салону галокамери установлюється оптимальний режим насичення повітря аероіонами хлориду натрію 3 і калію - не менше 0,3 мг/м при відносній вологості повітря 30-50 %, причому цей результат досягається без використання спеціальних технічних засобів контролю і регулювання параметрів повітряного середовища, при цьому висока концентрація солі, якісний склад 4 UA 90335 U 5 монтажних елементів, що досягається за рахунок особливого способу їх виготовлення, у поєднанні з низькою вологістю, забезпечують широкий спектр лікувально-оздоровчої і омолоджуючої дії на організм людини. Така комплексна дія на організм людини обумовлює високу результативність лікування великого кола психосоматичних і соматичних захворювань. На підставі всього вищевикладеного можна зробити висновок, що задача, поставлена в даній корисній моделі, - розробка простої і ефективної конструкції монтажного елемента із спресованої солі - виконана з досягненням технічного результату - отримання оптимального насичення повітря усередині галокамери аероіонами хлориду натрію і калію при спрощенні технології зведення галокамери. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Монтажний елемент для галокамери, що є об'ємною конструкцією з гранями, виконаною із спресованої солі, який відрізняється тим, що виконаний у вигляді цеглини або блока з шириною - 80-250 мм, завдовжки - 80-350 мм і заввишки - 60-150 мм, при цьому суміжні грані монтажного елемента розташовані один щодо одного під кутом 45-135°. 2. Монтажний елемент за п. 1, який відрізняється тим, що виконаний із спресованої морської або кам'яної солі. 3. Монтажний елемент за п. 1, який відрізняється тим, що містить щонайменше один крізний отвір круглого, квадратного або прямокутного перерізу. 4. Монтажний елемент за п. 1, який відрізняється тим, що на його протилежних гранях виконані порожнини, ідентичні половині крізного отвору. 5. Монтажний елемент за п. 1, який відрізняється тим, що на його протилежних гранях дзеркально виконані виступи і западини для утворення замкового з'єднання "паз-гребінь". 6. Монтажний елемент за п. 1, який відрізняється тим, що його колірна гамма включає білосірий колір з голубуватим, блакитним або рожевим відтінком. 7. Монтажний елемент за п. 1, який відрізняється тим, що тактильні відчуття його зовнішньої поверхні включають відчуття від дзеркальної гладкості до легкої шорсткості. 5 UA 90335 U 6 UA 90335 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
