Насадка для введення лікарського засобу у ротову порожнину

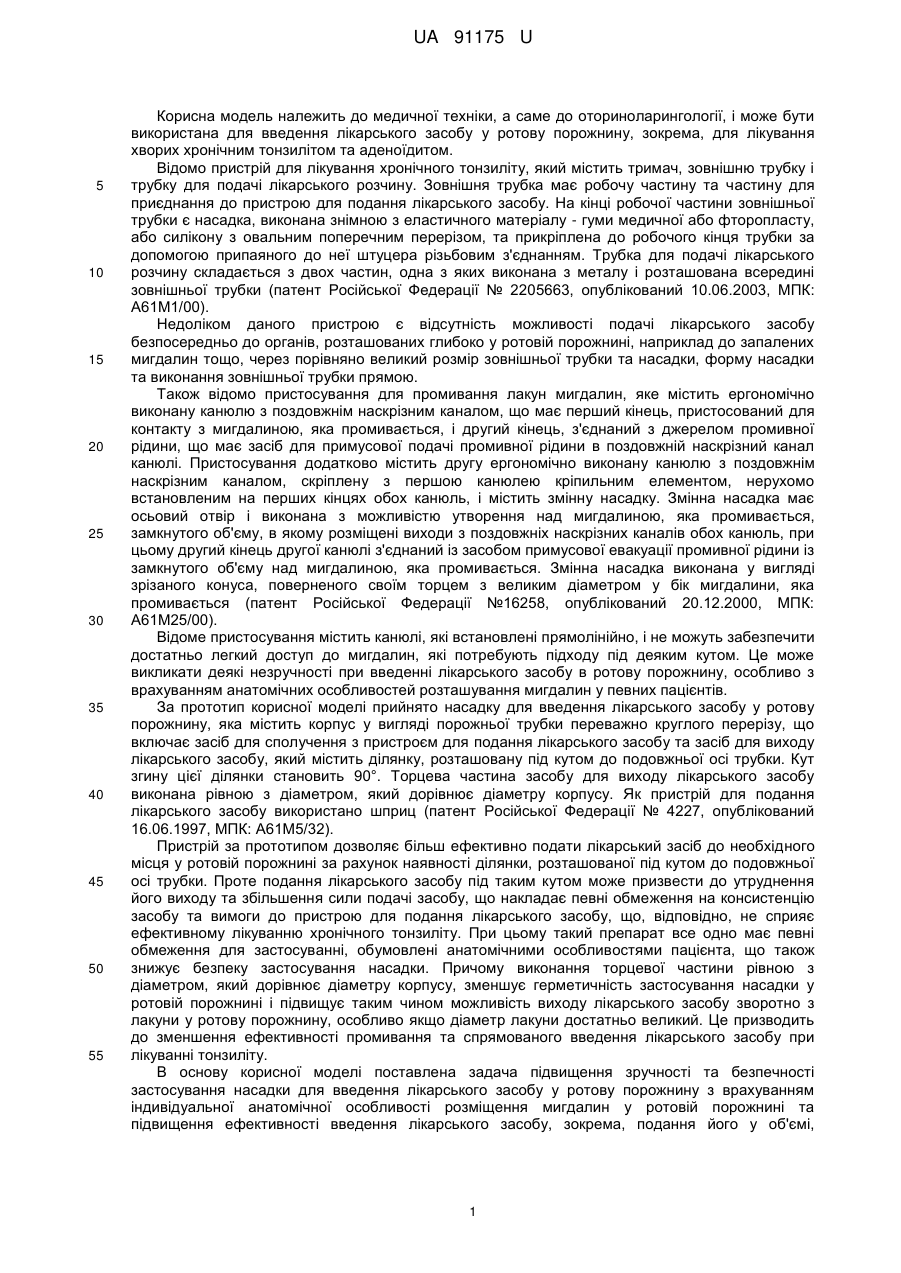

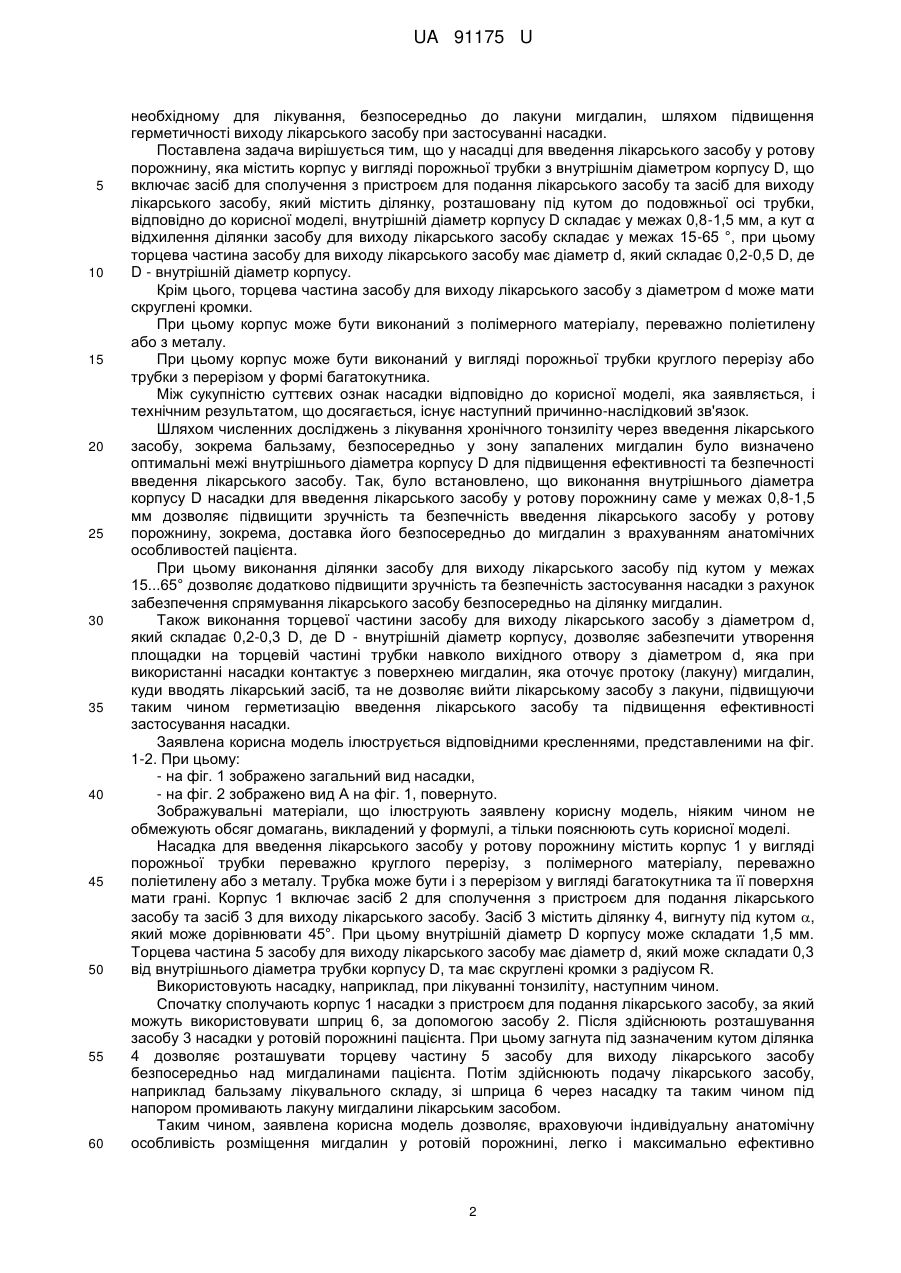

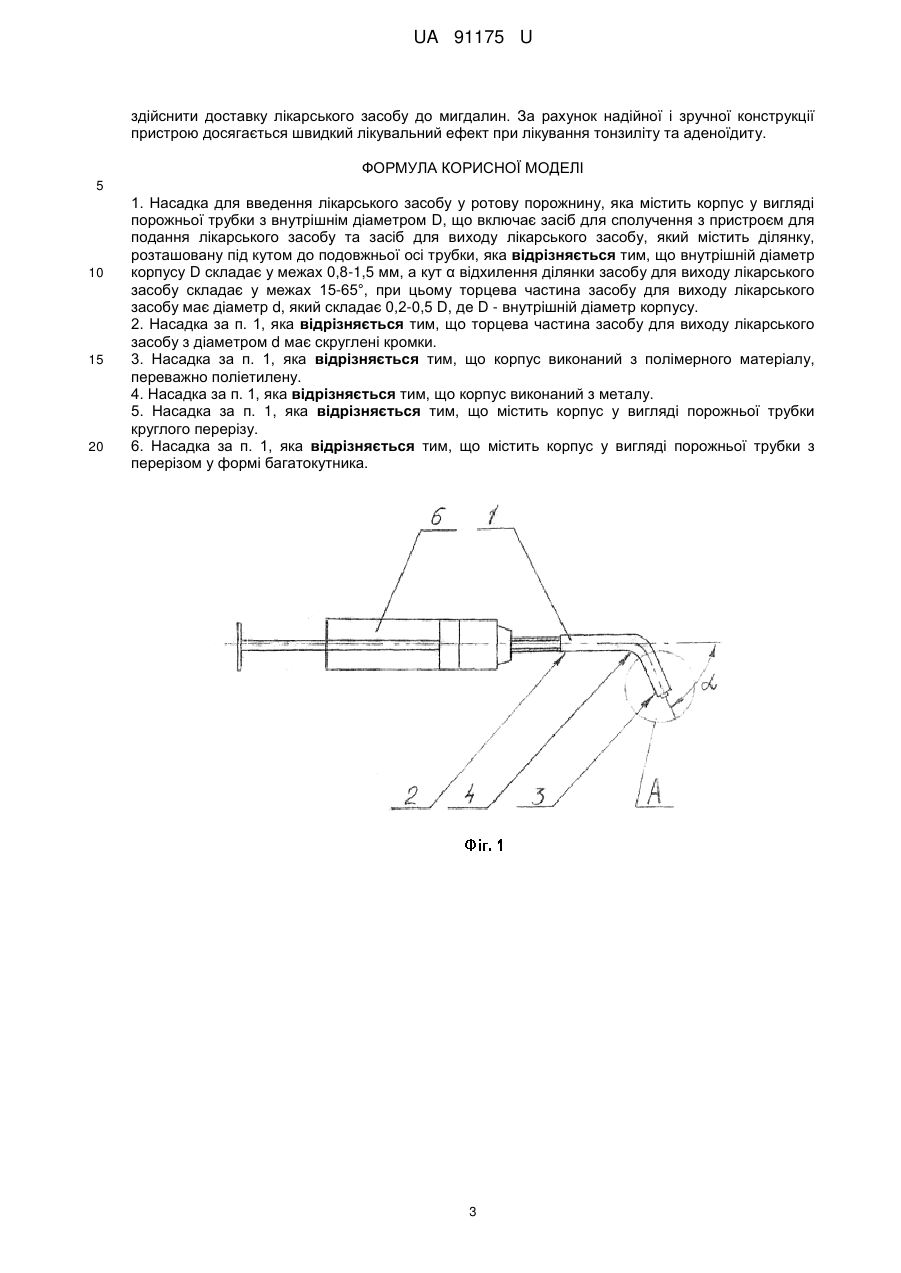

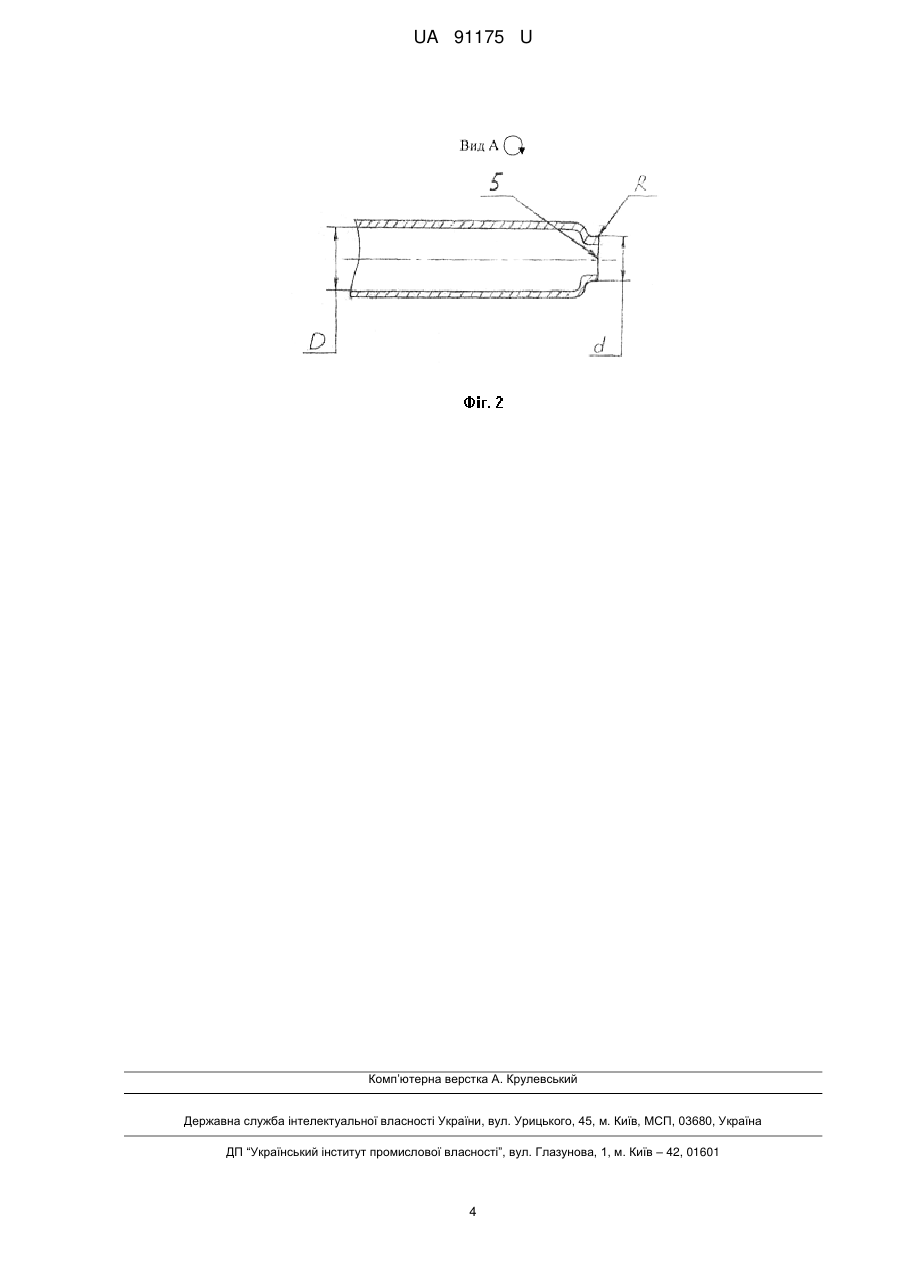

Реферат: UA 91175 U UA 91175 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до оториноларингології, і може бути використана для введення лікарського засобу у ротову порожнину, зокрема, для лікування хворих хронічним тонзилітом та аденоїдитом. Відомо пристрій для лікування хронічного тонзиліту, який містить тримач, зовнішню трубку і трубку для подачі лікарського розчину. Зовнішня трубка має робочу частину та частину для приєднання до пристрою для подання лікарського засобу. На кінці робочої частини зовнішньої трубки є насадка, виконана знімною з еластичного матеріалу - гуми медичної або фторопласту, або силікону з овальним поперечним перерізом, та прикріплена до робочого кінця трубки за допомогою припаяного до неї штуцера різьбовим з'єднанням. Трубка для подачі лікарського розчину складається з двох частин, одна з яких виконана з металу і розташована всередині зовнішньої трубки (патент Російської Федерації № 2205663, опублікований 10.06.2003, МПК: А61М1/00). Недоліком даного пристрою є відсутність можливості подачі лікарського засобу безпосередньо до органів, розташованих глибоко у ротовій порожнині, наприклад до запалених мигдалин тощо, через порівняно великий розмір зовнішньої трубки та насадки, форму насадки та виконання зовнішньої трубки прямою. Також відомо пристосування для промивання лакун мигдалин, яке містить ергономічно виконану канюлю з поздовжнім наскрізним каналом, що має перший кінець, пристосований для контакту з мигдалиною, яка промивається, і другий кінець, з'єднаний з джерелом промивної рідини, що має засіб для примусової подачі промивної рідини в поздовжній наскрізний канал канюлі. Пристосування додатково містить другу ергономічно виконану канюлю з поздовжнім наскрізним каналом, скріплену з першою канюлею кріпильним елементом, нерухомо встановленим на перших кінцях обох канюль, і містить змінну насадку. Змінна насадка має осьовий отвір і виконана з можливістю утворення над мигдалиною, яка промивається, замкнутого об'єму, в якому розміщені виходи з поздовжніх наскрізних каналів обох канюль, при цьому другий кінець другої канюлі з'єднаний із засобом примусової евакуації промивної рідини із замкнутого об'єму над мигдалиною, яка промивається. Змінна насадка виконана у вигляді зрізаного конуса, поверненого своїм торцем з великим діаметром у бік мигдалини, яка промивається (патент Російської Федерації №16258, опублікований 20.12.2000, МПК: А61М25/00). Відоме пристосування містить канюлі, які встановлені прямолінійно, і не можуть забезпечити достатньо легкий доступ до мигдалин, які потребують підходу під деяким кутом. Це може викликати деякі незручності при введенні лікарського засобу в ротову порожнину, особливо з врахуванням анатомічних особливостей розташування мигдалин у певних пацієнтів. За прототип корисної моделі прийнято насадку для введення лікарського засобу у ротову порожнину, яка містить корпус у вигляді порожньої трубки переважно круглого перерізу, що включає засіб для сполучення з пристроєм для подання лікарського засобу та засіб для виходу лікарського засобу, який містить ділянку, розташовану під кутом до подовжньої осі трубки. Кут згину цієї ділянки становить 90°. Торцева частина засобу для виходу лікарського засобу виконана рівною з діаметром, який дорівнює діаметру корпусу. Як пристрій для подання лікарського засобу використано шприц (патент Російської Федерації № 4227, опублікований 16.06.1997, МПК: А61М5/32). Пристрій за прототипом дозволяє більш ефективно подати лікарський засіб до необхідного місця у ротовій порожнині за рахунок наявності ділянки, розташованої під кутом до подовжньої осі трубки. Проте подання лікарського засобу під таким кутом може призвести до утруднення його виходу та збільшення сили подачі засобу, що накладає певні обмеження на консистенцію засобу та вимоги до пристрою для подання лікарського засобу, що, відповідно, не сприяє ефективному лікуванню хронічного тонзиліту. При цьому такий препарат все одно має певні обмеження для застосуванні, обумовлені анатомічними особливостями пацієнта, що також знижує безпеку застосування насадки. Причому виконання торцевої частини рівною з діаметром, який дорівнює діаметру корпусу, зменшує герметичність застосування насадки у ротовій порожнині і підвищує таким чином можливість виходу лікарського засобу зворотно з лакуни у ротову порожнину, особливо якщо діаметр лакуни достатньо великий. Це призводить до зменшення ефективності промивання та спрямованого введення лікарського засобу при лікуванні тонзиліту. В основу корисної моделі поставлена задача підвищення зручності та безпечності застосування насадки для введення лікарського засобу у ротову порожнину з врахуванням індивідуальної анатомічної особливості розміщення мигдалин у ротовій порожнині та підвищення ефективності введення лікарського засобу, зокрема, подання його у об'ємі, 1 UA 91175 U 5 10 15 20 25 30 35 40 45 50 55 60 необхідному для лікування, безпосередньо до лакуни мигдалин, шляхом підвищення герметичності виходу лікарського засобу при застосуванні насадки. Поставлена задача вирішується тим, що у насадці для введення лікарського засобу у ротову порожнину, яка містить корпус у вигляді порожньої трубки з внутрішнім діаметром корпусу D, що включає засіб для сполучення з пристроєм для подання лікарського засобу та засіб для виходу лікарського засобу, який містить ділянку, розташовану під кутом до подовжньої осі трубки, відповідно до корисної моделі, внутрішній діаметр корпусу D складає у межах 0,8-1,5 мм, а кут α відхилення ділянки засобу для виходу лікарського засобу складає у межах 15-65 °, при цьому торцева частина засобу для виходу лікарського засобу має діаметр d, який складає 0,2-0,5 D, де D - внутрішній діаметр корпусу. Крім цього, торцева частина засобу для виходу лікарського засобу з діаметром d може мати скруглені кромки. При цьому корпус може бути виконаний з полімерного матеріалу, переважно поліетилену або з металу. При цьому корпус може бути виконаний у вигляді порожньої трубки круглого перерізу або трубки з перерізом у формі багатокутника. Між сукупністю суттєвих ознак насадки відповідно до корисної моделі, яка заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Шляхом численних досліджень з лікування хронічного тонзиліту через введення лікарського засобу, зокрема бальзаму, безпосередньо у зону запалених мигдалин було визначено оптимальні межі внутрішнього діаметра корпусу D для підвищення ефективності та безпечності введення лікарського засобу. Так, було встановлено, що виконання внутрішнього діаметра корпусу D насадки для введення лікарського засобу у ротову порожнину саме у межах 0,8-1,5 мм дозволяє підвищити зручність та безпечність введення лікарського засобу у ротову порожнину, зокрема, доставка його безпосередньо до мигдалин з врахуванням анатомічних особливостей пацієнта. При цьому виконання ділянки засобу для виходу лікарського засобу під кутом у межах 15...65° дозволяє додатково підвищити зручність та безпечність застосування насадки з рахунок забезпечення спрямування лікарського засобу безпосередньо на ділянку мигдалин. Також виконання торцевої частини засобу для виходу лікарського засобу з діаметром d, який складає 0,2-0,3 D, де D - внутрішній діаметр корпусу, дозволяє забезпечити утворення площадки на торцевій частині трубки навколо вихідного отвору з діаметром d, яка при використанні насадки контактує з поверхнею мигдалин, яка оточує протоку (лакуну) мигдалин, куди вводять лікарський засіб, та не дозволяє вийти лікарському засобу з лакуни, підвищуючи таким чином герметизацію введення лікарського засобу та підвищення ефективності застосування насадки. Заявлена корисна модель ілюструється відповідними кресленнями, представленими на фіг. 1-2. При цьому: - на фіг. 1 зображено загальний вид насадки, - на фіг. 2 зображено вид А на фіг. 1, повернуто. Зображувальні матеріали, що ілюструють заявлену корисну модель, ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Насадка для введення лікарського засобу у ротову порожнину містить корпус 1 у вигляді порожньої трубки переважно круглого перерізу, з полімерного матеріалу, переважно поліетилену або з металу. Трубка може бути і з перерізом у вигляді багатокутника та її поверхня мати грані. Корпус 1 включає засіб 2 для сполучення з пристроєм для подання лікарського засобу та засіб 3 для виходу лікарського засобу. Засіб 3 містить ділянку 4, вигнуту під кутом , який може дорівнювати 45°. При цьому внутрішній діаметр D корпусу може складати 1,5 мм. Торцева частина 5 засобу для виходу лікарського засобу має діаметр d, який може складати 0,3 від внутрішнього діаметра трубки корпусу D, та має скруглені кромки з радіусом R. Використовують насадку, наприклад, при лікуванні тонзиліту, наступним чином. Спочатку сполучають корпус 1 насадки з пристроєм для подання лікарського засобу, за який можуть використовувати шприц 6, за допомогою засобу 2. Після здійснюють розташування засобу 3 насадки у ротовій порожнині пацієнта. При цьому загнута під зазначеним кутом ділянка 4 дозволяє розташувати торцеву частину 5 засобу для виходу лікарського засобу безпосередньо над мигдалинами пацієнта. Потім здійснюють подачу лікарського засобу, наприклад бальзаму лікувального складу, зі шприца 6 через насадку та таким чином під напором промивають лакуну мигдалини лікарським засобом. Таким чином, заявлена корисна модель дозволяє, враховуючи індивідуальну анатомічну особливість розміщення мигдалин у ротовій порожнині, легко і максимально ефективно 2 UA 91175 U здійснити доставку лікарського засобу до мигдалин. За рахунок надійної і зручної конструкції пристрою досягається швидкий лікувальний ефект при лікування тонзиліту та аденоїдиту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Насадка для введення лікарського засобу у ротову порожнину, яка містить корпус у вигляді порожньої трубки з внутрішнім діаметром D, що включає засіб для сполучення з пристроєм для подання лікарського засобу та засіб для виходу лікарського засобу, який містить ділянку, розташовану під кутом до подовжньої осі трубки, яка відрізняється тим, що внутрішній діаметр корпусу D складає у межах 0,8-1,5 мм, а кут α відхилення ділянки засобу для виходу лікарського засобу складає у межах 15-65°, при цьому торцева частина засобу для виходу лікарського засобу має діаметр d, який складає 0,2-0,5 D, де D - внутрішній діаметр корпусу. 2. Насадка за п. 1, яка відрізняється тим, що торцева частина засобу для виходу лікарського засобу з діаметром d має скруглені кромки. 3. Насадка за п. 1, яка відрізняється тим, що корпус виконаний з полімерного матеріалу, переважно поліетилену. 4. Насадка за п. 1, яка відрізняється тим, що корпус виконаний з металу. 5. Насадка за п. 1, яка відрізняється тим, що містить корпус у вигляді порожньої трубки круглого перерізу. 6. Насадка за п. 1, яка відрізняється тим, що містить корпус у вигляді порожньої трубки з перерізом у формі багатокутника. 3 UA 91175 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
