Подушка під ноги

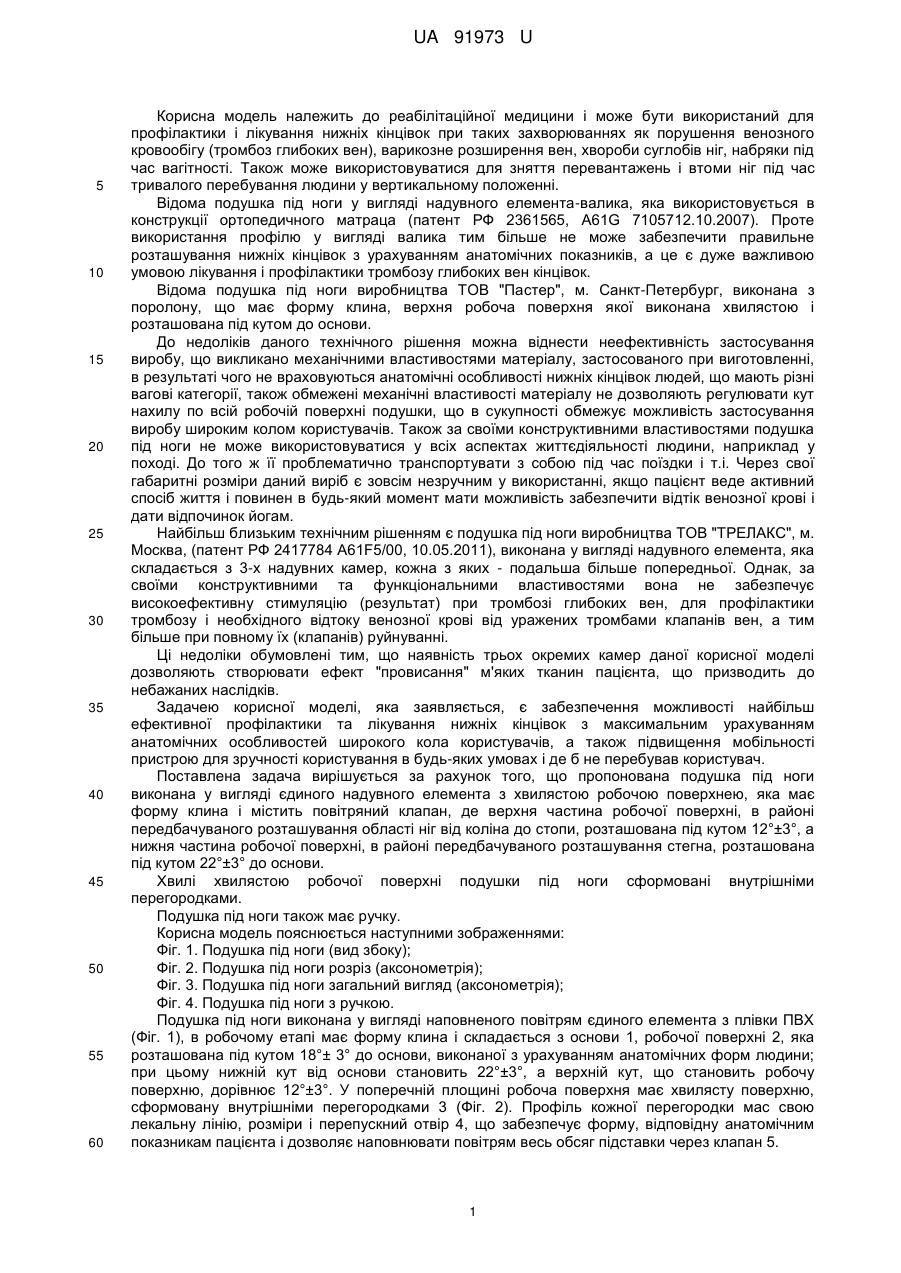

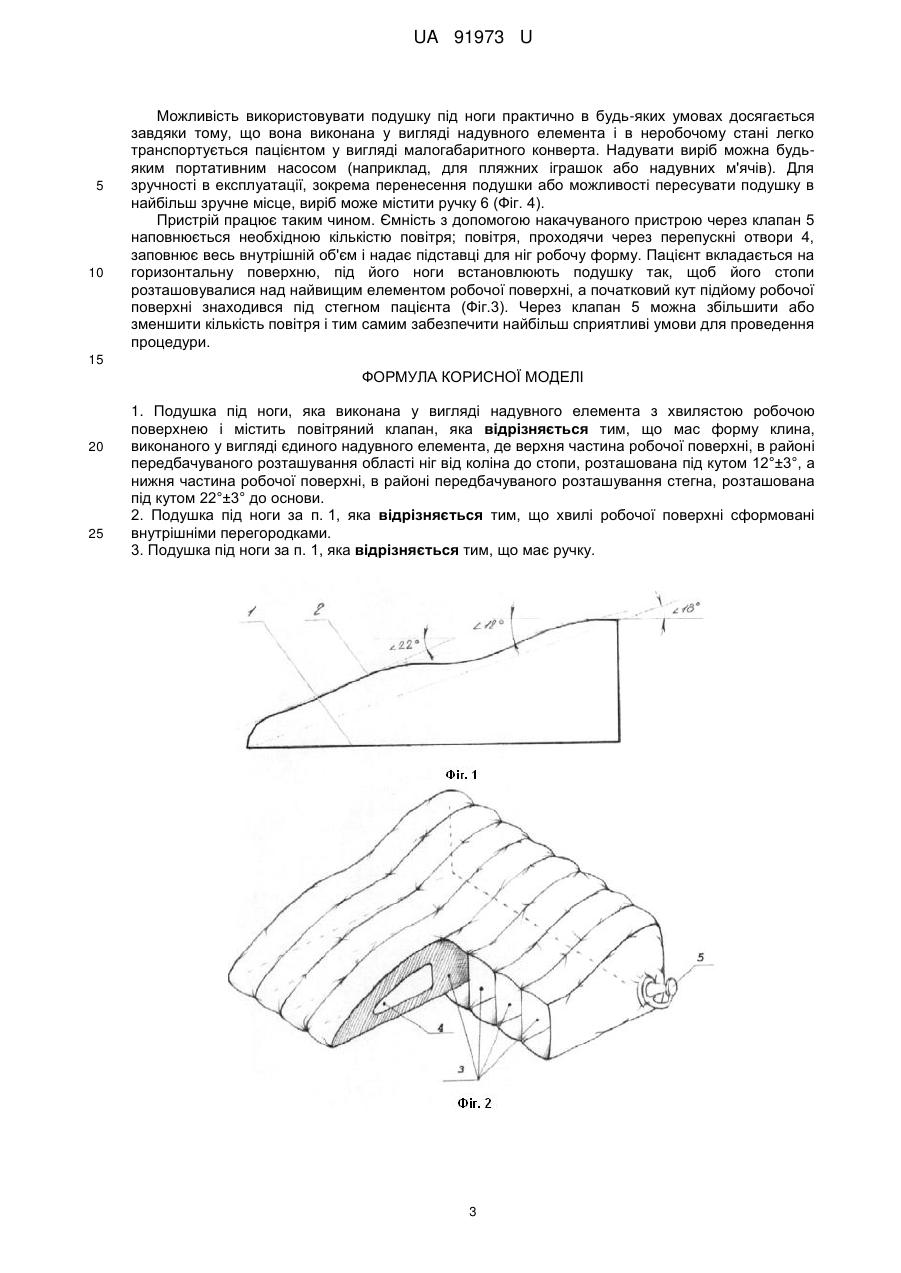

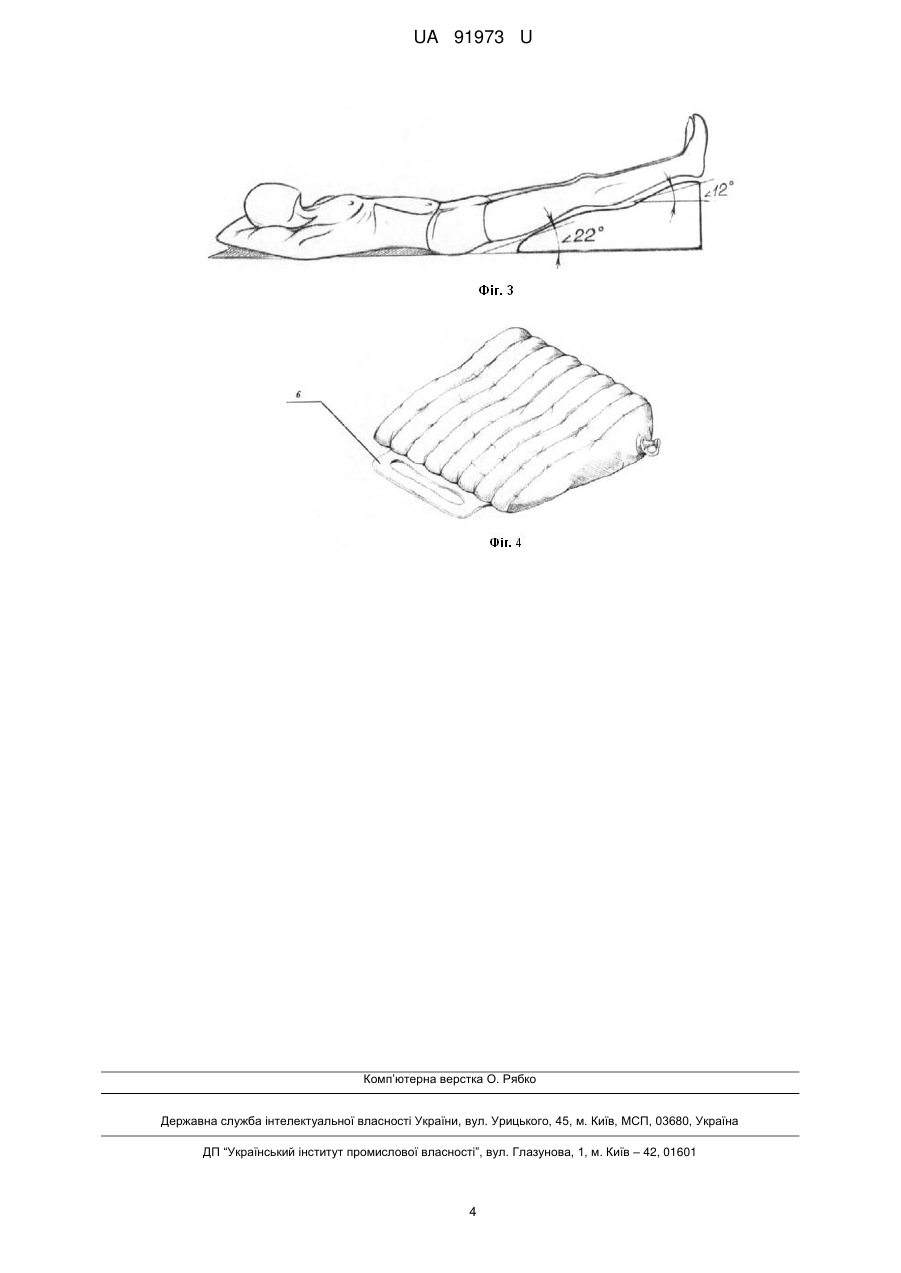

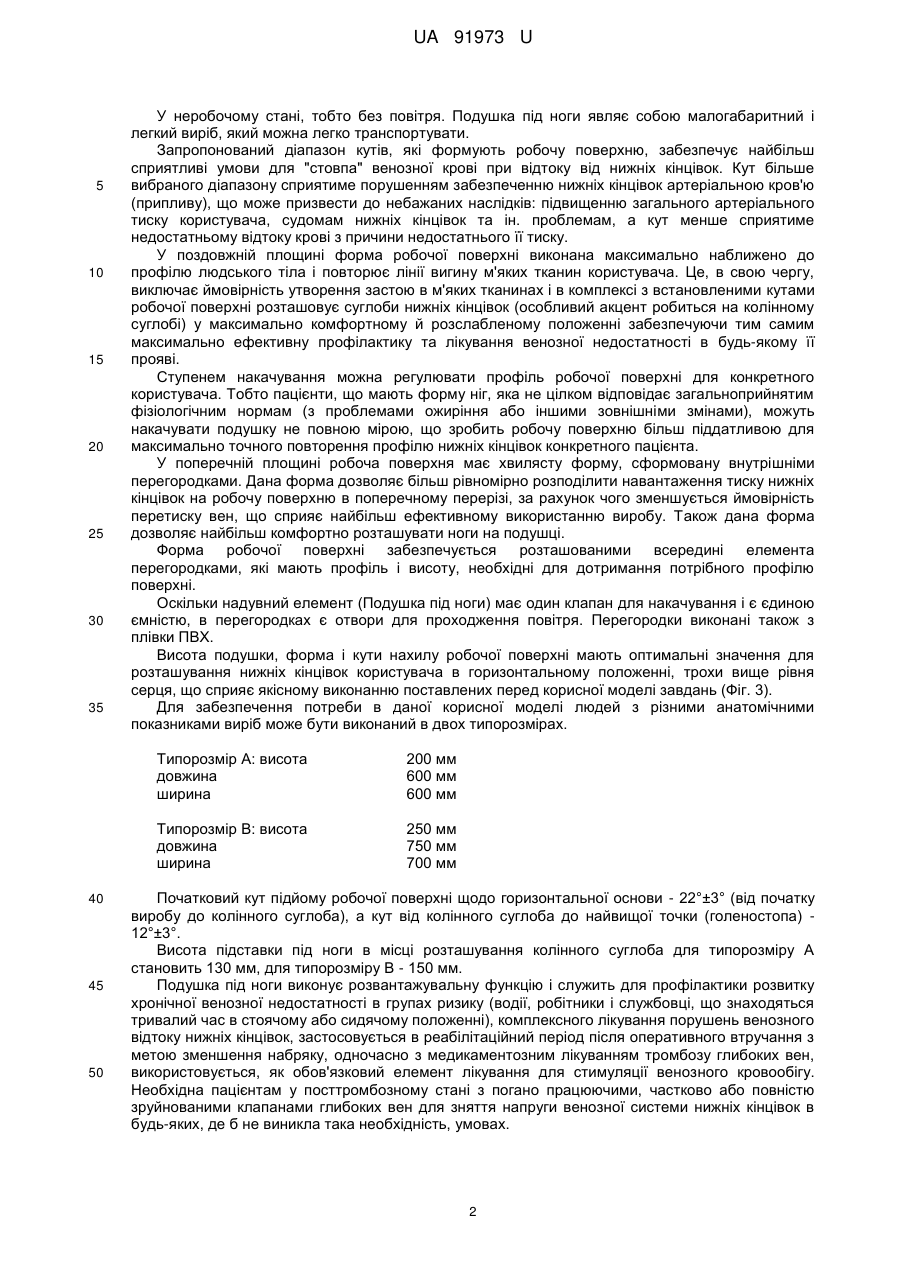

Реферат: UA 91973 U UA 91973 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до реабілітаційної медицини і може бути використаний для профілактики і лікування нижніх кінцівок при таких захворюваннях як порушення венозного кровообігу (тромбоз глибоких вен), варикозне розширення вен, хвороби суглобів ніг, набряки під час вагітності. Також може використовуватися для зняття перевантажень і втоми ніг під час тривалого перебування людини у вертикальному положенні. Відома подушка під ноги у вигляді надувного елемента-валика, яка використовується в конструкції ортопедичного матраца (патент РФ 2361565, A61G 7105712.10.2007). Проте використання профілю у вигляді валика тим більше не може забезпечити правильне розташування нижніх кінцівок з урахуванням анатомічних показників, а це є дуже важливою умовою лікування і профілактики тромбозу глибоких вен кінцівок. Відома подушка під ноги виробництва ТОВ "Пастер", м. Санкт-Петербург, виконана з поролону, що має форму клина, верхня робоча поверхня якої виконана хвилястою і розташована під кутом до основи. До недоліків даного технічного рішення можна віднести неефективність застосування виробу, що викликано механічними властивостями матеріалу, застосованого при виготовленні, в результаті чого не враховуються анатомічні особливості нижніх кінцівок людей, що мають різні вагові категорії, також обмежені механічні властивості матеріалу не дозволяють регулювати кут нахилу по всій робочій поверхні подушки, що в сукупності обмежує можливість застосування виробу широким колом користувачів. Також за своїми конструктивними властивостями подушка під ноги не може використовуватися у всіх аспектах життєдіяльності людини, наприклад у поході. До того ж її проблематично транспортувати з собою під час поїздки і т.і. Через свої габаритні розміри даний виріб є зовсім незручним у використанні, якщо пацієнт веде активний спосіб життя і повинен в будь-який момент мати можливість забезпечити відтік венозної крові і дати відпочинок йогам. Найбільш близьким технічним рішенням є подушка під ноги виробництва ТОВ "ТРЕЛАКС", м. Москва, (патент РФ 2417784 A61F5/00, 10.05.2011), виконана у вигляді надувного елемента, яка складається з 3-х надувних камер, кожна з яких - подальша більше попередньої. Однак, за своїми конструктивними та функціональними властивостями вона не забезпечує високоефективну стимуляцію (результат) при тромбозі глибоких вен, для профілактики тромбозу і необхідного відтоку венозної крові від уражених тромбами клапанів вен, а тим більше при повному їх (клапанів) руйнуванні. Ці недоліки обумовлені тим, що наявність трьох окремих камер даної корисної моделі дозволяють створювати ефект "провисання" м'яких тканин пацієнта, що призводить до небажаних наслідків. Задачею корисної моделі, яка заявляється, є забезпечення можливості найбільш ефективної профілактики та лікування нижніх кінцівок з максимальним урахуванням анатомічних особливостей широкого кола користувачів, а також підвищення мобільності пристрою для зручності користування в будь-яких умовах і де б не перебував користувач. Поставлена задача вирішується за рахунок того, що пропонована подушка під ноги виконана у вигляді єдиного надувного елемента з хвилястою робочою поверхнею, яка має форму клина і містить повітряний клапан, де верхня частина робочої поверхні, в районі передбачуваного розташування області ніг від коліна до стопи, розташована під кутом 12°±3°, а нижня частина робочої поверхні, в районі передбачуваного розташування стегна, розташована під кутом 22°±3° до основи. Хвилі хвилястою робочої поверхні подушки під ноги сформовані внутрішніми перегородками. Подушка під ноги також має ручку. Корисна модель пояснюється наступними зображеннями: Фіг. 1. Подушка під ноги (вид збоку); Фіг. 2. Подушка під ноги розріз (аксонометрія); Фіг. 3. Подушка під ноги загальний вигляд (аксонометрія); Фіг. 4. Подушка під ноги з ручкою. Подушка під ноги виконана у вигляді наповненого повітрям єдиного елемента з плівки ПВХ (Фіг. 1), в робочому етапі має форму клина і складається з основи 1, робочої поверхні 2, яка розташована під кутом 18°± 3° до основи, виконаної з урахуванням анатомічних форм людини; при цьому нижній кут від основи становить 22°±3°, а верхній кут, що становить робочу поверхню, дорівнює 12°±3°. У поперечній площині робоча поверхня має хвилясту поверхню, сформовану внутрішніми перегородками 3 (Фіг. 2). Профіль кожної перегородки мас свою лекальну лінію, розміри і перепускний отвір 4, що забезпечує форму, відповідну анатомічним показникам пацієнта і дозволяє наповнювати повітрям весь обсяг підставки через клапан 5. 1 UA 91973 U 5 10 15 20 25 30 35 У неробочому стані, тобто без повітря. Подушка під ноги являє собою малогабаритний і легкий виріб, який можна легко транспортувати. Запропонований діапазон кутів, які формують робочу поверхню, забезпечує найбільш сприятливі умови для "стовпа" венозної крові при відтоку від нижніх кінцівок. Кут більше вибраного діапазону сприятиме порушенням забезпеченню нижніх кінцівок артеріальною кров'ю (припливу), що може призвести до небажаних наслідків: підвищенню загального артеріального тиску користувача, судомам нижніх кінцівок та ін. проблемам, а кут менше сприятиме недостатньому відтоку крові з причини недостатнього її тиску. У поздовжній площині форма робочої поверхні виконана максимально наближено до профілю людського тіла і повторює лінії вигину м'яких тканин користувача. Це, в свою чергу, виключає ймовірність утворення застою в м'яких тканинах і в комплексі з встановленими кутами робочої поверхні розташовує суглоби нижніх кінцівок (особливий акцент робиться на колінному суглобі) у максимально комфортному й розслабленому положенні забезпечуючи тим самим максимально ефективну профілактику та лікування венозної недостатності в будь-якому її прояві. Ступенем накачування можна регулювати профіль робочої поверхні для конкретного користувача. Тобто пацієнти, що мають форму ніг, яка не цілком відповідає загальноприйнятим фізіологічним нормам (з проблемами ожиріння або іншими зовнішніми змінами), можуть накачувати подушку не повною мірою, що зробить робочу поверхню більш піддатливою для максимально точного повторення профілю нижніх кінцівок конкретного пацієнта. У поперечній площині робоча поверхня має хвилясту форму, сформовану внутрішніми перегородками. Дана форма дозволяє більш рівномірно розподілити навантаження тиску нижніх кінцівок на робочу поверхню в поперечному перерізі, за рахунок чого зменшується ймовірність перетиску вен, що сприяє найбільш ефективному використанню виробу. Також дана форма дозволяє найбільш комфортно розташувати ноги на подушці. Форма робочої поверхні забезпечується розташованими всередині елемента перегородками, які мають профіль і висоту, необхідні для дотримання потрібного профілю поверхні. Оскільки надувний елемент (Подушка під ноги) має один клапан для накачування і є єдиною ємністю, в перегородках є отвори для проходження повітря. Перегородки виконані також з плівки ПВХ. Висота подушки, форма і кути нахилу робочої поверхні мають оптимальні значення для розташування нижніх кінцівок користувача в горизонтальному положенні, трохи вище рівня серця, що сприяє якісному виконанню поставлених перед корисної моделі завдань (Фіг. 3). Для забезпечення потреби в даної корисної моделі людей з різними анатомічними показниками виріб може бути виконаний в двох типорозмірах. Типорозмір А: висота довжина ширина Типорозмір В: висота довжина ширина 40 45 50 200 мм 600 мм 600 мм 250 мм 750 мм 700 мм Початковий кут підйому робочої поверхні щодо горизонтальної основи - 22°±3° (від початку виробу до колінного суглоба), а кут від колінного суглоба до найвищої точки (голеностопа) 12°±3°. Висота підставки під ноги в місці розташування колінного суглоба для типорозміру А становить 130 мм, для типорозміру В - 150 мм. Подушка під ноги виконує розвантажувальну функцію і служить для профілактики розвитку хронічної венозної недостатності в групах ризику (водії, робітники і службовці, що знаходяться тривалий час в стоячому або сидячому положенні), комплексного лікування порушень венозного відтоку нижніх кінцівок, застосовується в реабілітаційний період після оперативного втручання з метою зменшення набряку, одночасно з медикаментозним лікуванням тромбозу глибоких вен, використовується, як обов'язковий елемент лікування для стимуляції венозного кровообігу. Необхідна пацієнтам у посттромбозному стані з погано працюючими, частково або повністю зруйнованими клапанами глибоких вен для зняття напруги венозної системи нижніх кінцівок в будь-яких, де б не виникла така необхідність, умовах. 2 UA 91973 U 5 10 Можливість використовувати подушку під ноги практично в будь-яких умовах досягається завдяки тому, що вона виконана у вигляді надувного елемента і в неробочому стані легко транспортується пацієнтом у вигляді малогабаритного конверта. Надувати виріб можна будьяким портативним насосом (наприклад, для пляжних іграшок або надувних м'ячів). Для зручності в експлуатації, зокрема перенесення подушки або можливості пересувати подушку в найбільш зручне місце, виріб може містити ручку 6 (Фіг. 4). Пристрій працює таким чином. Ємність з допомогою накачуваного пристрою через клапан 5 наповнюється необхідною кількістю повітря; повітря, проходячи через перепускні отвори 4, заповнює весь внутрішній об'єм і надає підставці для ніг робочу форму. Пацієнт вкладається на горизонтальну поверхню, під його ноги встановлюють подушку так, щоб його стопи розташовувалися над найвищим елементом робочої поверхні, а початковий кут підйому робочої поверхні знаходився під стегном пацієнта (Фіг.3). Через клапан 5 можна збільшити або зменшити кількість повітря і тим самим забезпечити найбільш сприятливі умови для проведення процедури. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Подушка під ноги, яка виконана у вигляді надувного елемента з хвилястою робочою поверхнею і містить повітряний клапан, яка відрізняється тим, що мас форму клина, виконаного у вигляді єдиного надувного елемента, де верхня частина робочої поверхні, в районі передбачуваного розташування області ніг від коліна до стопи, розташована під кутом 12°±3°, а нижня частина робочої поверхні, в районі передбачуваного розташування стегна, розташована під кутом 22°±3° до основи. 2. Подушка під ноги за п. 1, яка відрізняється тим, що хвилі робочої поверхні сформовані внутрішніми перегородками. 3. Подушка під ноги за п. 1, яка відрізняється тим, що має ручку. 3 UA 91973 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
