Вибуховий елемент із додатковим ефектом

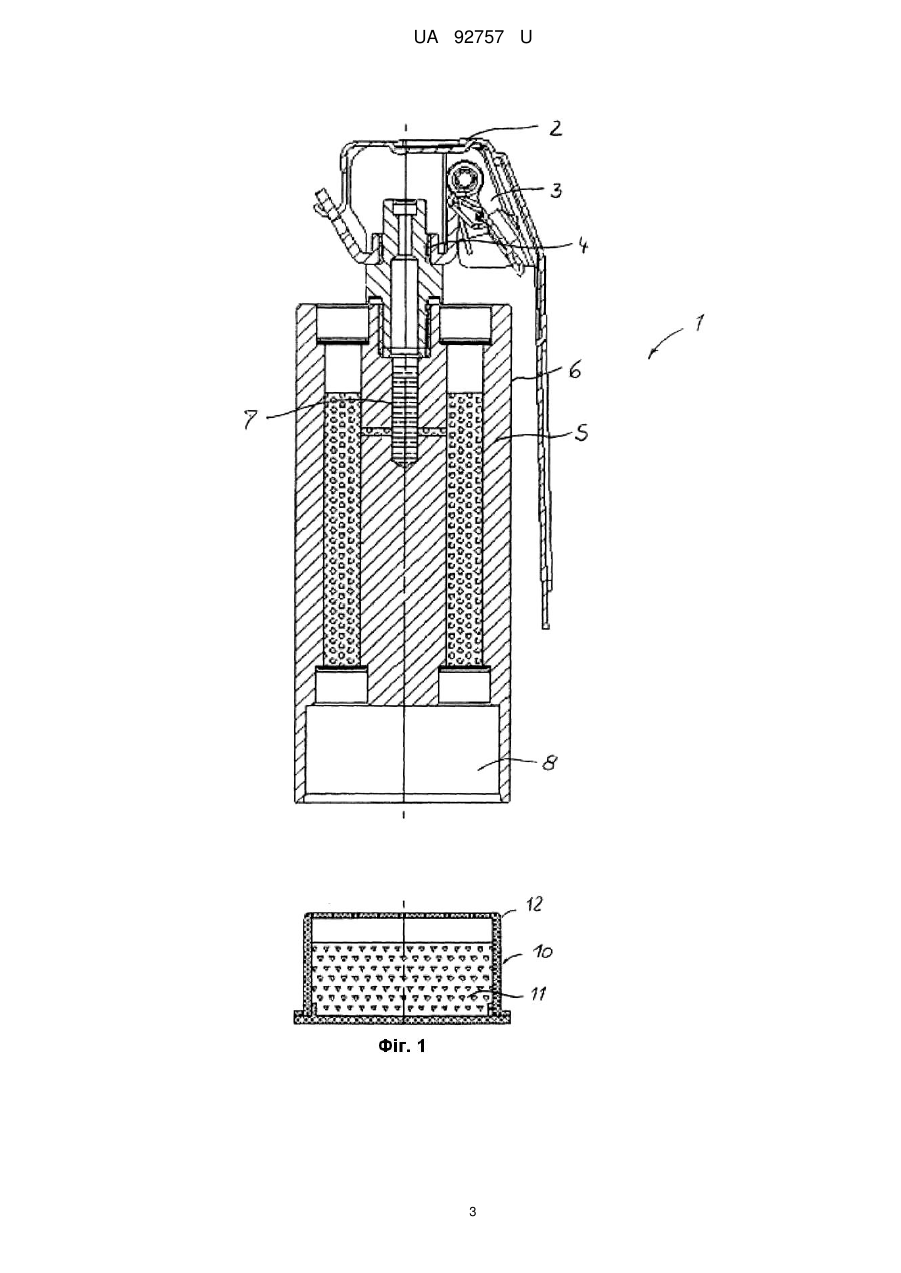

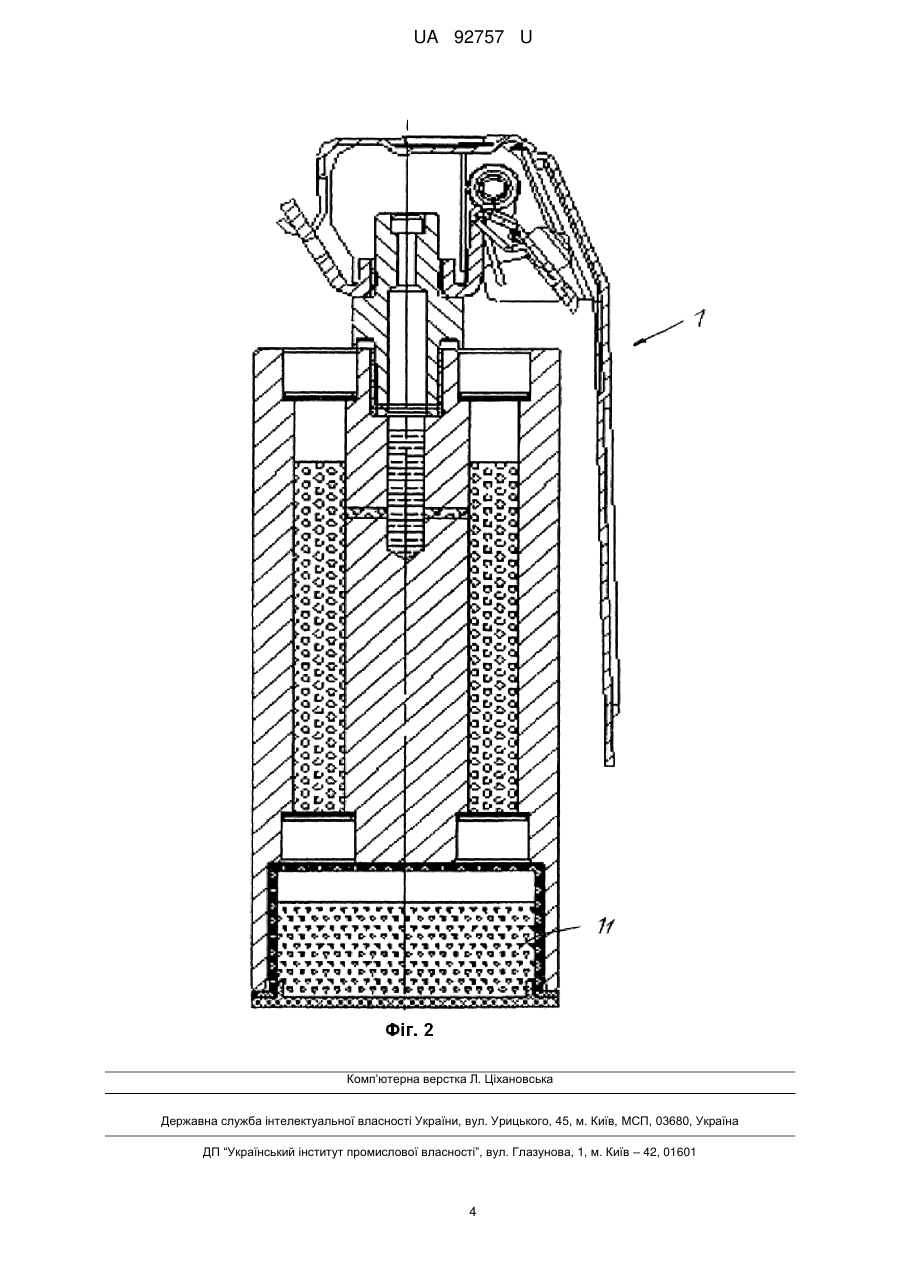

Реферат: Вибуховий елемент (1), що містить стакан (5), ефективний заряд і запалювальний механізм (3), а також запалювальний ковпачок (4), причому у вільній зоні (8) на днищі вибухового елемента (1) розміщається додатковий елемент (10) із ще одним ефективним зарядом (11). UA 92757 U (31) Номер попередньої (72) Винахідник(и): Любберс Торстен (DE) (73) Власник(и): РАЙНМЕТАЛЛ ВАФФЕ МУНІТІОН ГМБХ, Heinrich-Ehrhardt-Str. 2, D-29345 Unterlüb, Deutschland (DE) (74) Представник: Зуєва Олена Миколаївна, реєстр. №249 UA 92757 U UA 92757 U 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується вибухового елементу, називаному також шоковою зброєю, відповідно до обмежувальної частини формули винаходу, але який характеризується додатковим ефектом. Вибухові елементи використовуються, крім іншого, у випадку захвату заручників і викраденні літаків в якості допоміжного засобу представників поліції і збройних сил. Вони аналогічні ручній гранаті, що, як правило, ініціюється вручну, а потім кидається в певному напрямку. З опису до патенту DE 102 59 913 В4 відомий вибуховий елемент із імпульсним привідним механізмом. За рахунок привідного механізму вибуховий елемент приводиться в обертовий рух. З описів до патентів DE 92 10 649 Ul, DE ІЗ 375 Ul і DE 92 ІЗ 376 UI відомі різні типи шокової зброї. Інші приклади типів шокової зброї наведені в описах до патентів DE 199 44 486 С2 і DE 10 2004 059 991 В4, При цьому в патенті DE 199 44 486 С2 запропонована конкретна структура вбудованих в стакан елементів, а в патенті DE 10 2004 059 991 В4 предметом винаходу є розміри поперечного перерізу вихідних отворів окремих зон. при цьому описаний загальний принцип дії вибухового елементу. Відповідно до патенту DE 28 42 797 С2 запропонований метальний елемент із декількома запальними світловими підривними елементами, які розміщені в корпусі і спрацьовують у різний час, при цьому вони ініціюються через сповільнювач запальними метальним і розсіювальним зарядами. Відповідно до форми виконання даного винаходу, замість днища передбачена поперечна стінка, що відокремлює стакан з димовою і дратівною речовиною від внутрішньої камери корпуса. При цьому стакан є елементом, що збільшує довжину і масу вибухового елементу, що разом з корпусом формує єдиний конструктивний і функціональний вузол. До такого роду вибухових елементів пред'являються певні вимоги, зокрема підвищення тривалості обмеження видимості; вони повинні виконувати також вимоги по потужності. Ці вимоги могли б бути виконані шляхом конструктивних змін, але це призведе, наприклад, до збільшення габаритних розмірів елементу. Задачею винаходу є створення вибухового елементу, що виконує вищезгадані вимоги по більш високій потужності. Поставлена задача вирішена за рахунок того, що вибуховий елемент (1) містить стакан (5), ефективний заряд і запальний механізм (3), а також запальний ковпачок (4) при цьому у вільній зоні (8) на днищі вибухового елементу (1) розміщається додатковий елемент (10) із ще одним ефективним зарядом (11). Переважно додатковий елемент (30) виконано з можливістю встановлення індивідуально та безпосередньо перед використанням або з можливістю встановлення та закріплювання за допомогою затискача або вгвинчуватися. В основу винаходу закладена ідея використання наявного конструктивного простору у вільній зоні на днищі вибухового елементу для розміщення додаткового елементу з додатковим ефективним зарядом. В особливій формі винаходу, призначеного для збільшення тривалості обмеження видимості, у якості додаткового ефективного заряду в додатковому елементі використовується інертний металевий пил. За рахунок ударної хвилі і вихідних газоподібних продуктів згоряння освітлювальної насадки додатковий елемент руйнується, у результаті чого металевий пил, наприклад алюміній або магній, розпорошується і запалюється. Додатковий елемент виконаний з легкозаймистого матеріалу, переважно пластмаси, що дозволяє виключити утворення осколків, зокрема поза зоною безпеки (10 м). Перевага винаходу полягає в тому; що в цьому випадку забезпечується збереження звукової потужності. Додатковий елемент може вставлятися індивідуально, у тому числі безпосередньо перед використанням. Пропонований вибуховий елемент не вимагає повторної кваліфікації або класифікації класу небезпеки. Більш детально сутність винаходу пояснюється за допомогою прикладу виконання, представленого на малюнках: -фіг. 1 - вибуховий елемент із додатковим елементом (показані роздільно); -фіг. 2 - вибуховий елемент із вставленим додатковим елементом. На фіг. 1 і 2 представлений вибуховий елемент 1, у цьому випадку з відкидним важільним запалом 2, що включає запальний механізм 3 з, щонайменше, одним бойком, що при спрацьовуванні вибухового елементу 1 впливає на запальний ковпачок 4, щоб через запальний заряд запалити центральний сповільнювач 7. Вибуховий елемент І включає також стакан 5, що зовні закритий оболонкою 6 або іншим подібним способом. Більше детальний опис такого роду вибухового елементу представлено в описі до патенту DE 10 2004 059 991 В4, зокрема в стакані 5 розміщений ефективний заряд, У нижню вільну зону 8 на днищі вибухового елементу 1 вбудований додатковий елемент 10, що для досягнення бажаного додаткового ефекту виконаний у формі ще одного (другого) 1 UA 92757 U 5 10 ефективного заряду. У даному прикладі виконання додатковий елемент 10 містить металевий пил 11, задачею якого є обмеження видимості при його згорянні, наприклад від 2 до 10 с. Елемент 10 або корпус 12 виконані, переважно, з матеріалу, що руйнується легко, наприклад із пластмаси. Елемент 12 може вставлятися, закріплюватися за допомогою затискача або вгвинчуватися безпосередньо на місці використання. Вибуховий елемент; 1 виконує звичайну і відому функцію. Відкидний важільний запал 2 деблокується і відпускається, коли елемент 1, наприклад, кидається в ціль. Запальний механізм 3 своїм бойком впливає на запальний ковпачок 4 і запалює всю систему. При її запаленні гази, одо утворюються, розривають додатковий елемент 10, у результаті чого виділяється і запалюється металевий пил 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Вибуховий елемент (1), що містить стакан (5), ефективний заряд і запалювальний механізм (3), а також запалювальний ковпачок (4), який відрізняється тим, що у вільній зоні (8) на днищі вибухового елемента (1) розміщається додатковий елемент (10) із ще одним ефективним зарядом (11). 2. Вибуховий елемент за п. 1, який відрізняється тим, що додатковий елемент (10) виконано з можливістю встановлення індивідуально та безпосередньо перед використанням. 3. Вибуховий елемент за п. 1 або 2, який відрізняється тим, що додатковий елемент (10) додатково виконано з можливістю встановлення та закріплювання за допомогою затискача або вгвинчуванням. 4. Вибуховий елемент за одним із пп. 1-3, який відрізняється тим, що корпус (12) додаткового елемента (10) виконано із пластмаси. 5. Вибуховий елемент за одним із пп. 1-4, який відрізняється тим, що додатковий елемент (10) руйнується під дією ударної хвилі і вихідних газоподібних продуктів згоряння освітлювальної насадки. 6. Вибуховий елемент за одним із пп. 1-5, який відрізняється тим, що другим ефективним зарядом (11) є металевий пил. 7. Вибуховий елемент за п. 6, який відрізняється тим, що під дією ударної хвилі і вихідних газоподібних продуктів згоряння освітлювальної насадки металевий пил, наприклад алюміній або магній, розпорошується і запалюється. 2 UA 92757 U 3 UA 92757 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
