Вибуховий молот з робочим зворотним ходом

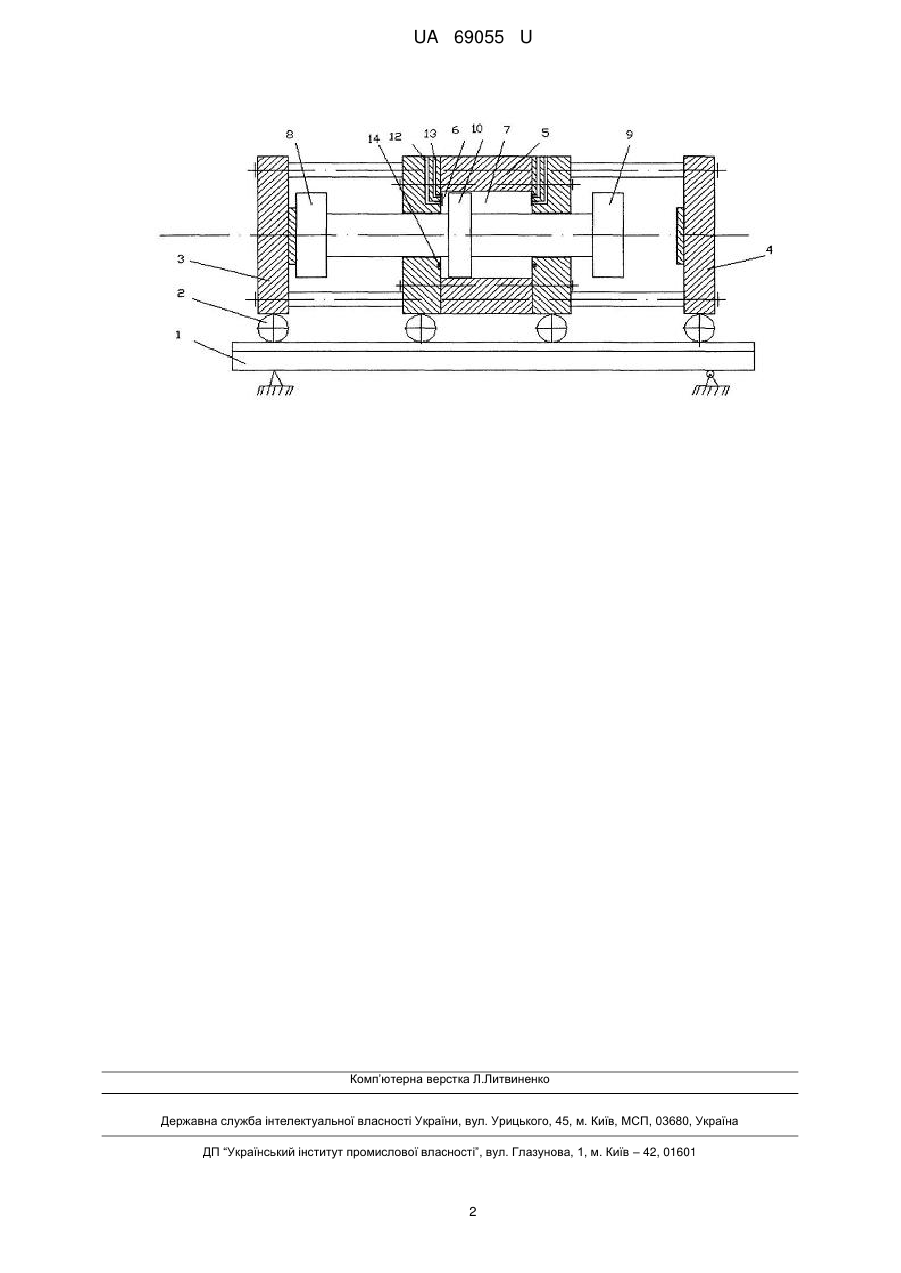

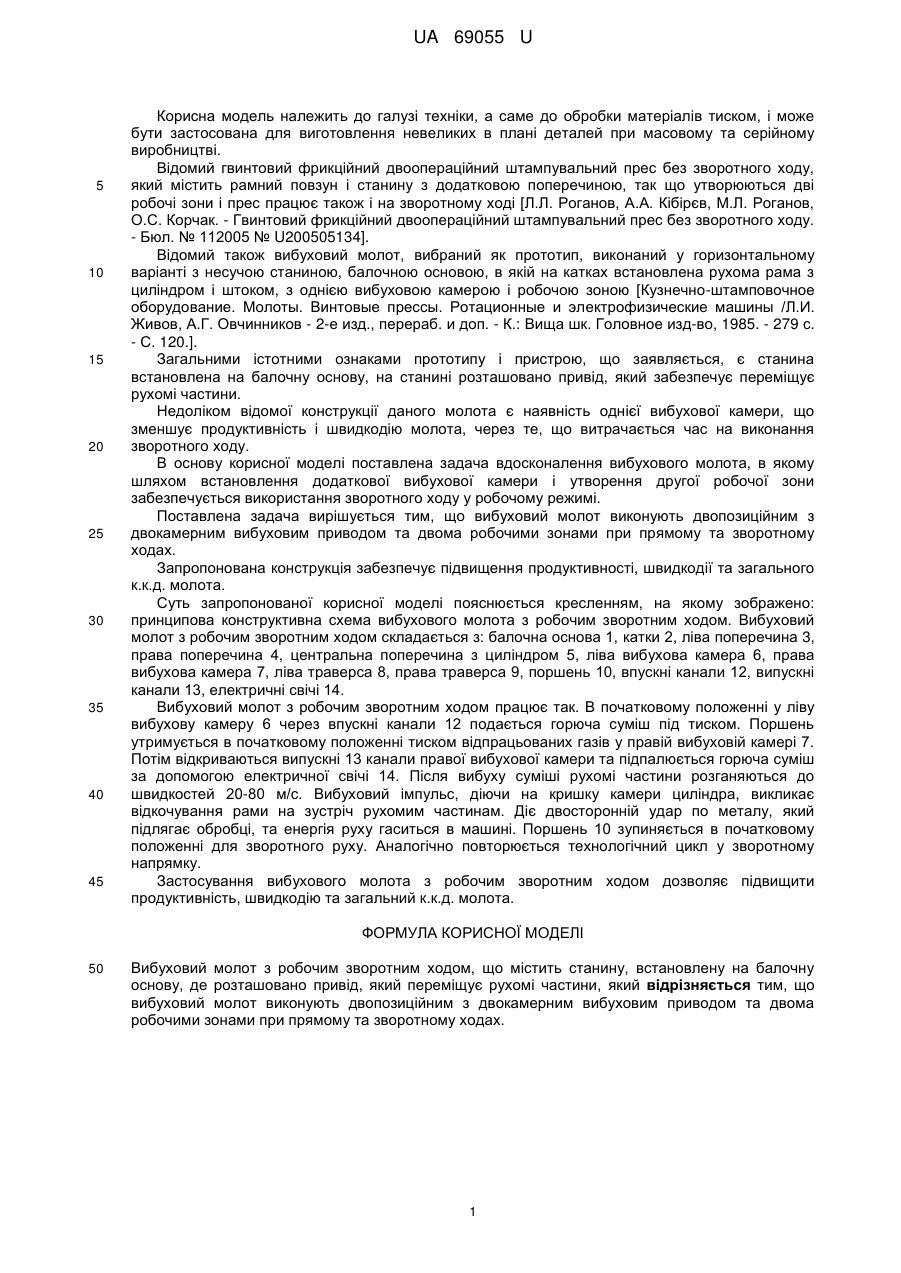

Реферат: Вибуховий молот з робочим зворотним ходом містить станину, встановлену на балочну основу, де розташовано привід, який переміщує рухомі частини. Вибуховий молот виконують двопозиційним з двокамерним вибуховим приводом та двома робочими зонами при прямому та зворотному ходах. UA 69055 U (54) ВИБУХОВИЙ МОЛОТ З РОБОЧИМ ЗВОРОТНИМ ХОДОМ UA 69055 U UA 69055 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до обробки матеріалів тиском, і може бути застосована для виготовлення невеликих в плані деталей при масовому та серійному виробництві. Відомий гвинтовий фрикційний двоопераційний штампувальний прес без зворотного ходу, який містить рамний повзун і станину з додатковою поперечиною, так що утворюються дві робочі зони і прес працює також і на зворотному ході [Л.Л. Роганов, А.А. Кібірєв, М.Л. Роганов, О.С. Корчак. - Гвинтовий фрикційний двоопераційний штампувальний прес без зворотного ходу. - Бюл. № 112005 № U200505134]. Відомий також вибуховий молот, вибраний як прототип, виконаний у горизонтальному варіанті з несучою станиною, балочною основою, в якій на катках встановлена рухома рама з циліндром і штоком, з однією вибуховою камерою і робочою зоною [Кузнечно-штамповочное оборудование. Молоты. Винтовые прессы. Ротационные и электрофизические машины /Л.И. Живов, А.Г. Овчинников - 2-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1985. - 279 с. - С. 120.]. Загальними істотними ознаками прототипу і пристрою, що заявляється, є станина встановлена на балочну основу, на станині розташовано привід, який забезпечує переміщує рухомі частини. Недоліком відомої конструкції даного молота є наявність однієї вибухової камери, що зменшує продуктивність і швидкодію молота, через те, що витрачається час на виконання зворотного ходу. В основу корисної моделі поставлена задача вдосконалення вибухового молота, в якому шляхом встановлення додаткової вибухової камери і утворення другої робочої зони забезпечується використання зворотного ходу у робочому режимі. Поставлена задача вирішується тим, що вибуховий молот виконують двопозиційним з двокамерним вибуховим приводом та двома робочими зонами при прямому та зворотному ходах. Запропонована конструкція забезпечує підвищення продуктивності, швидкодії та загального к.к.д. молота. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено: принципова конструктивна схема вибухового молота з робочим зворотним ходом. Вибуховий молот з робочим зворотним ходом складається з: балочна основа 1, катки 2, ліва поперечина 3, права поперечина 4, центральна поперечина з циліндром 5, ліва вибухова камера 6, права вибухова камера 7, ліва траверса 8, права траверса 9, поршень 10, впускні канали 12, випускні канали 13, електричні свічі 14. Вибуховий молот з робочим зворотним ходом працює так. В початковому положенні у ліву вибухову камеру 6 через впускні канали 12 подається горюча суміш під тиском. Поршень утримується в початковому положенні тиском відпрацьованих газів у правій вибуховій камері 7. Потім відкриваються випускні 13 канали правої вибухової камери та підпалюється горюча суміш за допомогою електричної свічі 14. Після вибуху суміші рухомі частини розганяються до швидкостей 20-80 м/с. Вибуховий імпульс, діючи на кришку камери циліндра, викликає відкочування рами на зустріч рухомим частинам. Діє двосторонній удар по металу, який підлягає обробці, та енергія руху гаситься в машині. Поршень 10 зупиняється в початковому положенні для зворотного руху. Аналогічно повторюється технологічний цикл у зворотному напрямку. Застосування вибухового молота з робочим зворотним ходом дозволяє підвищити продуктивність, швидкодію та загальний к.к.д. молота. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вибуховий молот з робочим зворотним ходом, що містить станину, встановлену на балочну основу, де розташовано привід, який переміщує рухомі частини, який відрізняється тим, що вибуховий молот виконують двопозиційним з двокамерним вибуховим приводом та двома робочими зонами при прямому та зворотному ходах. 1 UA 69055 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
