Бронежилет

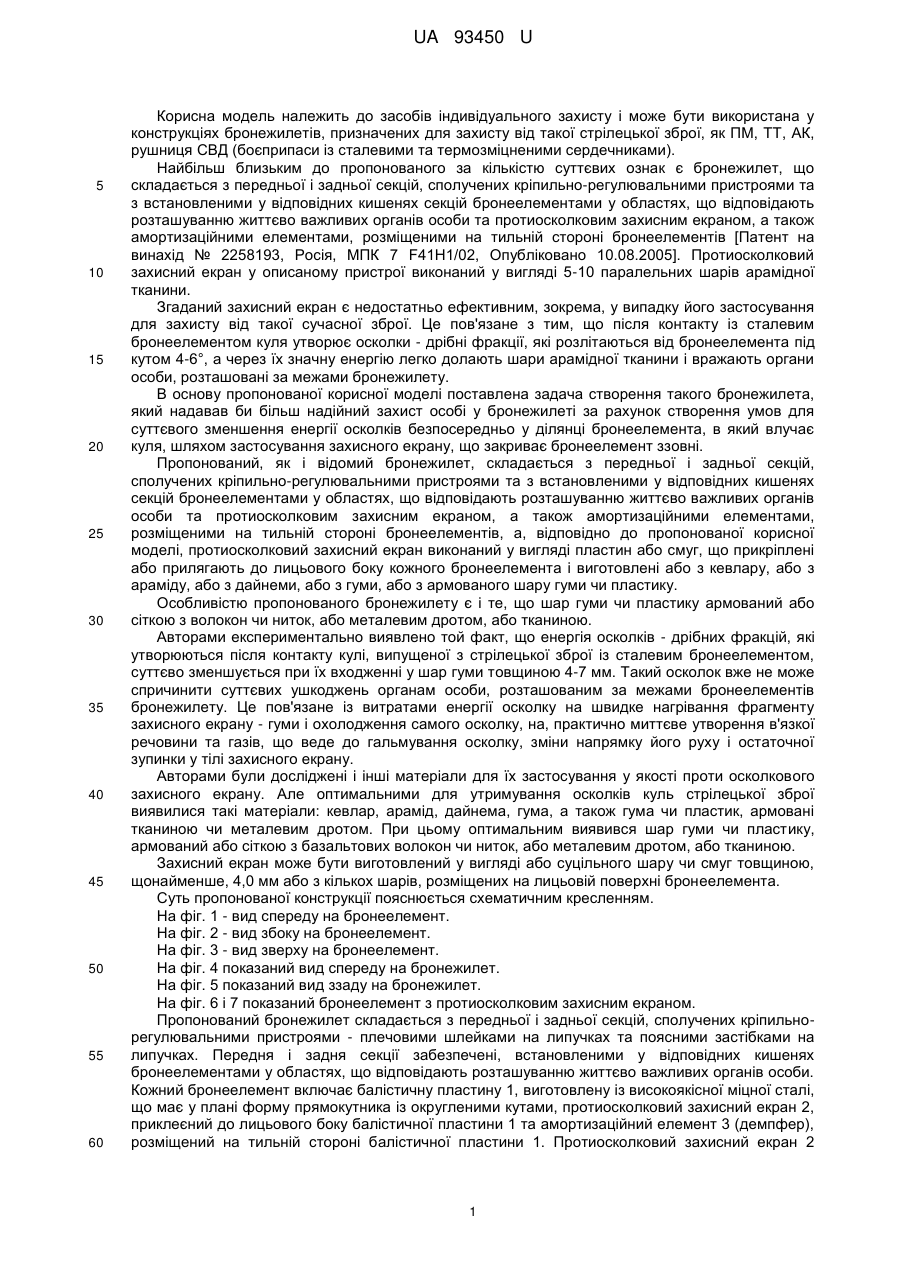

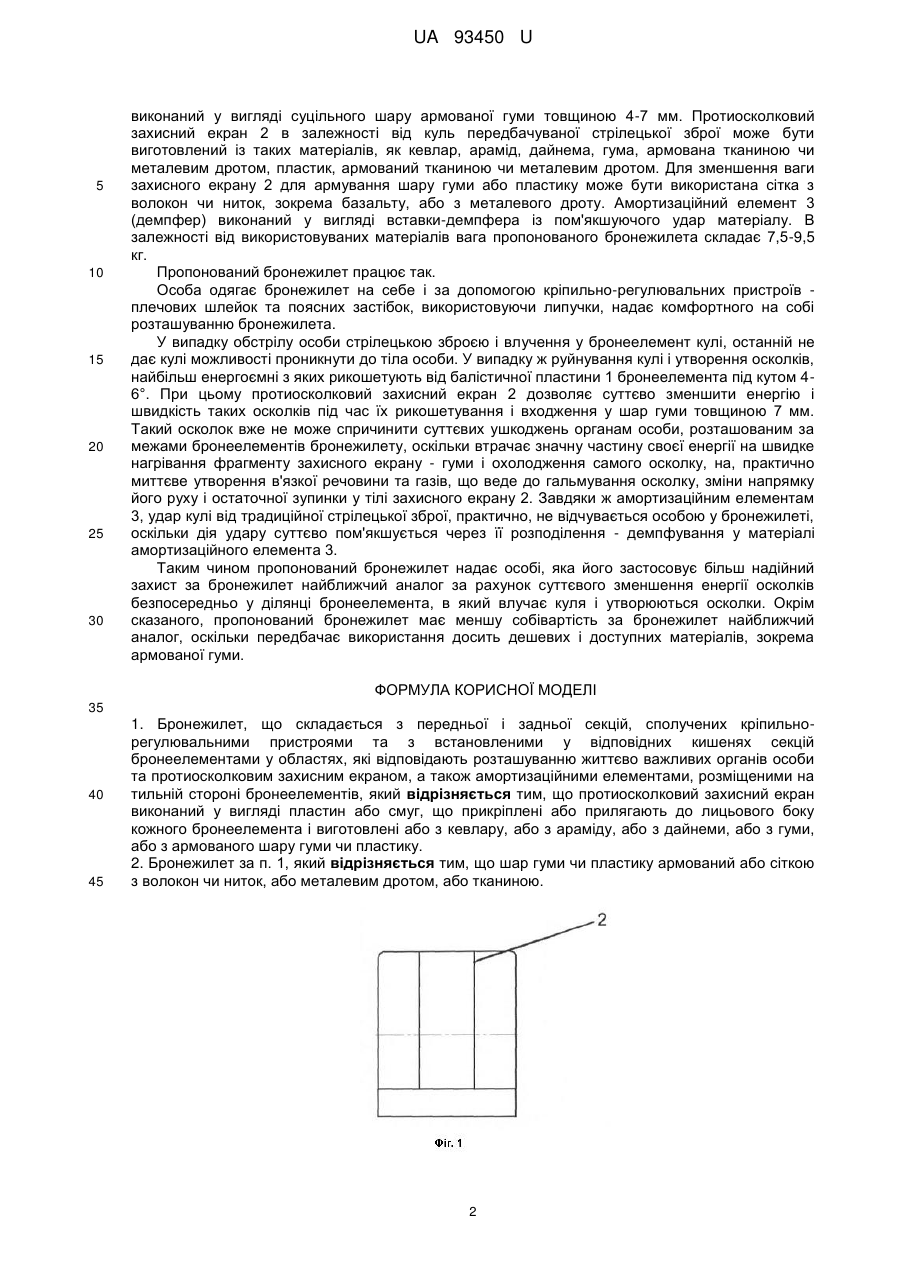

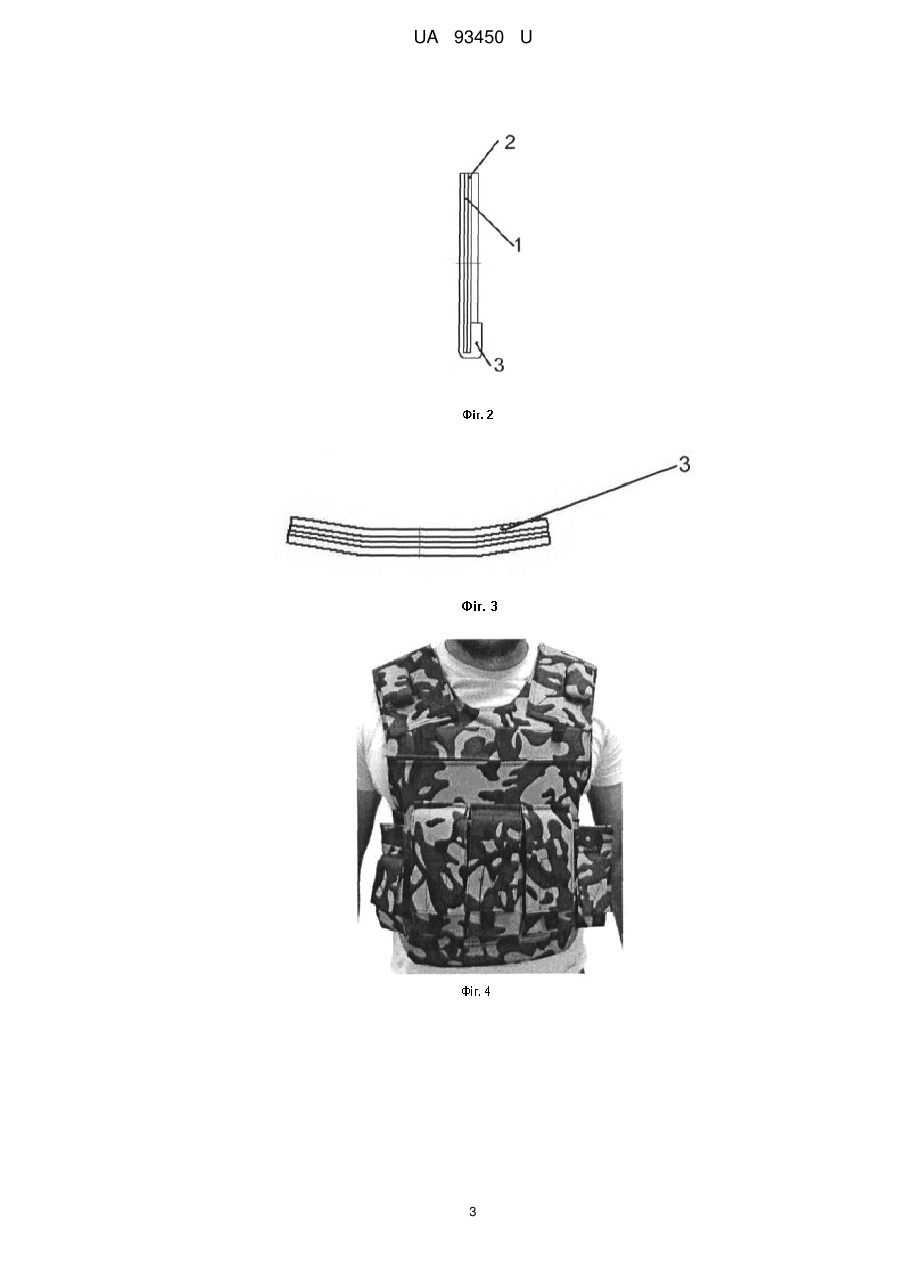

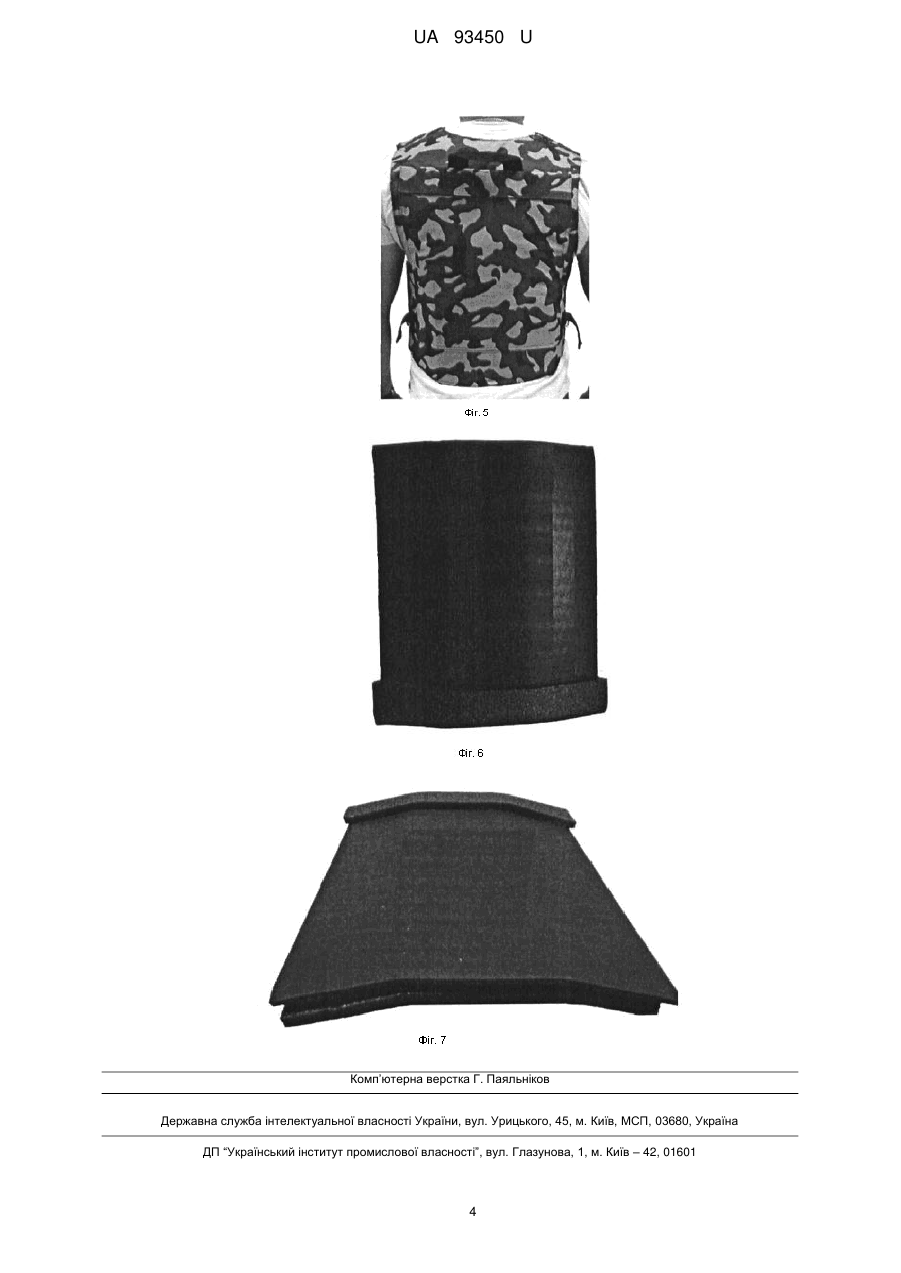

Реферат: Бронежилет складається з передньої і задньої секцій, сполучених кріпильно-регулювальними пристроями та з встановленими у відповідних кишенях секцій бронеелементами у областях, які відповідають розташуванню життєво важливих органів особи та протиосколковим захисним екраном, а також амортизаційними елементами, розміщеними на тильній стороні бронеелементів. Протиосколковий захисний екран виконаний у вигляді пластин або смуг, що прикріплені або прилягають до лицьового боку кожного бронеелемента і виготовлені або з кевлару, або з араміду, або з дайнеми, або з гуми, або з армованого шару гуми чи пластику. UA 93450 U (54) БРОНЕЖИЛЕТ UA 93450 U UA 93450 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів індивідуального захисту і може бути використана у конструкціях бронежилетів, призначених для захисту від такої стрілецької зброї, як ПМ, ТТ, АК, рушниця СВД (боєприпаси із сталевими та термозміцненими сердечниками). Найбільш близьким до пропонованого за кількістю суттєвих ознак є бронежилет, що складається з передньої і задньої секцій, сполучених кріпильно-регулювальними пристроями та з встановленими у відповідних кишенях секцій бронеелементами у областях, що відповідають розташуванню життєво важливих органів особи та протиосколковим захисним екраном, а також амортизаційними елементами, розміщеними на тильній стороні бронеелементів [Патент на винахід № 2258193, Росія, МПК 7 F41H1/02, Опубліковано 10.08.2005]. Протиосколковий захисний екран у описаному пристрої виконаний у вигляді 5-10 паралельних шарів арамідної тканини. Згаданий захисний екран є недостатньо ефективним, зокрема, у випадку його застосування для захисту від такої сучасної зброї. Це пов'язане з тим, що після контакту із сталевим бронеелементом куля утворює осколки - дрібні фракції, які розлітаються від бронеелемента під кутом 4-6°, а через їх значну енергію легко долають шари арамідної тканини і вражають органи особи, розташовані за межами бронежилету. В основу пропонованої корисної моделі поставлена задача створення такого бронежилета, який надавав би більш надійний захист особі у бронежилеті за рахунок створення умов для суттєвого зменшення енергії осколків безпосередньо у ділянці бронеелемента, в який влучає куля, шляхом застосування захисного екрану, що закриває бронеелемент ззовні. Пропонований, як і відомий бронежилет, складається з передньої і задньої секцій, сполучених кріпильно-регулювальними пристроями та з встановленими у відповідних кишенях секцій бронеелементами у областях, що відповідають розташуванню життєво важливих органів особи та протиосколковим захисним екраном, а також амортизаційними елементами, розміщеними на тильній стороні бронеелементів, а, відповідно до пропонованої корисної моделі, протиосколковий захисний екран виконаний у вигляді пластин або смуг, що прикріплені або прилягають до лицьового боку кожного бронеелемента і виготовлені або з кевлару, або з араміду, або з дайнеми, або з гуми, або з армованого шару гуми чи пластику. Особливістю пропонованого бронежилету є і те, що шар гуми чи пластику армований або сіткою з волокон чи ниток, або металевим дротом, або тканиною. Авторами експериментально виявлено той факт, що енергія осколків - дрібних фракцій, які утворюються після контакту кулі, випущеної з стрілецької зброї із сталевим бронеелементом, суттєво зменшується при їх входженні у шар гуми товщиною 4-7 мм. Такий осколок вже не може спричинити суттєвих ушкоджень органам особи, розташованим за межами бронеелементів бронежилету. Це пов'язане із витратами енергії осколку на швидке нагрівання фрагменту захисного екрану - гуми і охолодження самого осколку, на, практично миттєве утворення в'язкої речовини та газів, що веде до гальмування осколку, зміни напрямку його руху і остаточної зупинки у тілі захисного екрану. Авторами були досліджені і інші матеріали для їх застосування у якості проти осколкового захисного екрану. Але оптимальними для утримування осколків куль стрілецької зброї виявилися такі матеріали: кевлар, арамід, дайнема, гума, а також гума чи пластик, армовані тканиною чи металевим дротом. При цьому оптимальним виявився шар гуми чи пластику, армований або сіткою з базальтових волокон чи ниток, або металевим дротом, або тканиною. Захисний екран може бути виготовлений у вигляді або суцільного шару чи смуг товщиною, щонайменше, 4,0 мм або з кількох шарів, розміщених на лицьовій поверхні бронеелемента. Суть пропонованої конструкції пояснюється схематичним кресленням. На фіг. 1 - вид спереду на бронеелемент. На фіг. 2 - вид збоку на бронеелемент. На фіг. 3 - вид зверху на бронеелемент. На фіг. 4 показаний вид спереду на бронежилет. На фіг. 5 показаний вид ззаду на бронежилет. На фіг. 6 і 7 показаний бронеелемент з протиосколковим захисним екраном. Пропонований бронежилет складається з передньої і задньої секцій, сполучених кріпильнорегулювальними пристроями - плечовими шлейками на липучках та поясними застібками на липучках. Передня і задня секції забезпечені, встановленими у відповідних кишенях бронеелементами у областях, що відповідають розташуванню життєво важливих органів особи. Кожний бронеелемент включає балістичну пластину 1, виготовлену із високоякісної міцної сталі, що має у плані форму прямокутника із округленими кутами, протиосколковий захисний екран 2, приклеєний до лицьового боку балістичної пластини 1 та амортизаційний елемент 3 (демпфер), розміщений на тильній стороні балістичної пластини 1. Протиосколковий захисний екран 2 1 UA 93450 U 5 10 15 20 25 30 виконаний у вигляді суцільного шару армованої гуми товщиною 4-7 мм. Протиосколковий захисний екран 2 в залежності від куль передбачуваної стрілецької зброї може бути виготовлений із таких матеріалів, як кевлар, арамід, дайнема, гума, армована тканиною чи металевим дротом, пластик, армований тканиною чи металевим дротом. Для зменшення ваги захисного екрану 2 для армування шару гуми або пластику може бути використана сітка з волокон чи ниток, зокрема базальту, або з металевого дроту. Амортизаційний елемент 3 (демпфер) виконаний у вигляді вставки-демпфера із пом'якшуючого удар матеріалу. В залежності від використовуваних матеріалів вага пропонованого бронежилета складає 7,5-9,5 кг. Пропонований бронежилет працює так. Особа одягає бронежилет на себе і за допомогою кріпильно-регулювальних пристроїв плечових шлейок та поясних застібок, використовуючи липучки, надає комфортного на собі розташуванню бронежилета. У випадку обстрілу особи стрілецькою зброєю і влучення у бронеелемент кулі, останній не дає кулі можливості проникнути до тіла особи. У випадку ж руйнування кулі і утворення осколків, найбільш енергоємні з яких рикошетують від балістичної пластини 1 бронеелемента під кутом 46°. При цьому протиосколковий захисний екран 2 дозволяє суттєво зменшити енергію і швидкість таких осколків під час їх рикошетування і входження у шар гуми товщиною 7 мм. Такий осколок вже не може спричинити суттєвих ушкоджень органам особи, розташованим за межами бронеелементів бронежилету, оскільки втрачає значну частину своєї енергії на швидке нагрівання фрагменту захисного екрану - гуми і охолодження самого осколку, на, практично миттєве утворення в'язкої речовини та газів, що веде до гальмування осколку, зміни напрямку його руху і остаточної зупинки у тілі захисного екрану 2. Завдяки ж амортизаційним елементам 3, удар кулі від традиційної стрілецької зброї, практично, не відчувається особою у бронежилеті, оскільки дія удару суттєво пом'якшується через її розподілення - демпфування у матеріалі амортизаційного елемента 3. Таким чином пропонований бронежилет надає особі, яка його застосовує більш надійний захист за бронежилет найближчий аналог за рахунок суттєвого зменшення енергії осколків безпосередньо у ділянці бронеелемента, в який влучає куля і утворюються осколки. Окрім сказаного, пропонований бронежилет має меншу собівартість за бронежилет найближчий аналог, оскільки передбачає використання досить дешевих і доступних матеріалів, зокрема армованої гуми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Бронежилет, що складається з передньої і задньої секцій, сполучених кріпильнорегулювальними пристроями та з встановленими у відповідних кишенях секцій бронеелементами у областях, які відповідають розташуванню життєво важливих органів особи та протиосколковим захисним екраном, а також амортизаційними елементами, розміщеними на тильній стороні бронеелементів, який відрізняється тим, що протиосколковий захисний екран виконаний у вигляді пластин або смуг, що прикріплені або прилягають до лицьового боку кожного бронеелемента і виготовлені або з кевлару, або з араміду, або з дайнеми, або з гуми, або з армованого шару гуми чи пластику. 2. Бронежилет за п. 1, який відрізняється тим, що шар гуми чи пластику армований або сіткою з волокон чи ниток, або металевим дротом, або тканиною. 2 UA 93450 U 3 UA 93450 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
