Промисловий очисник води та повітря

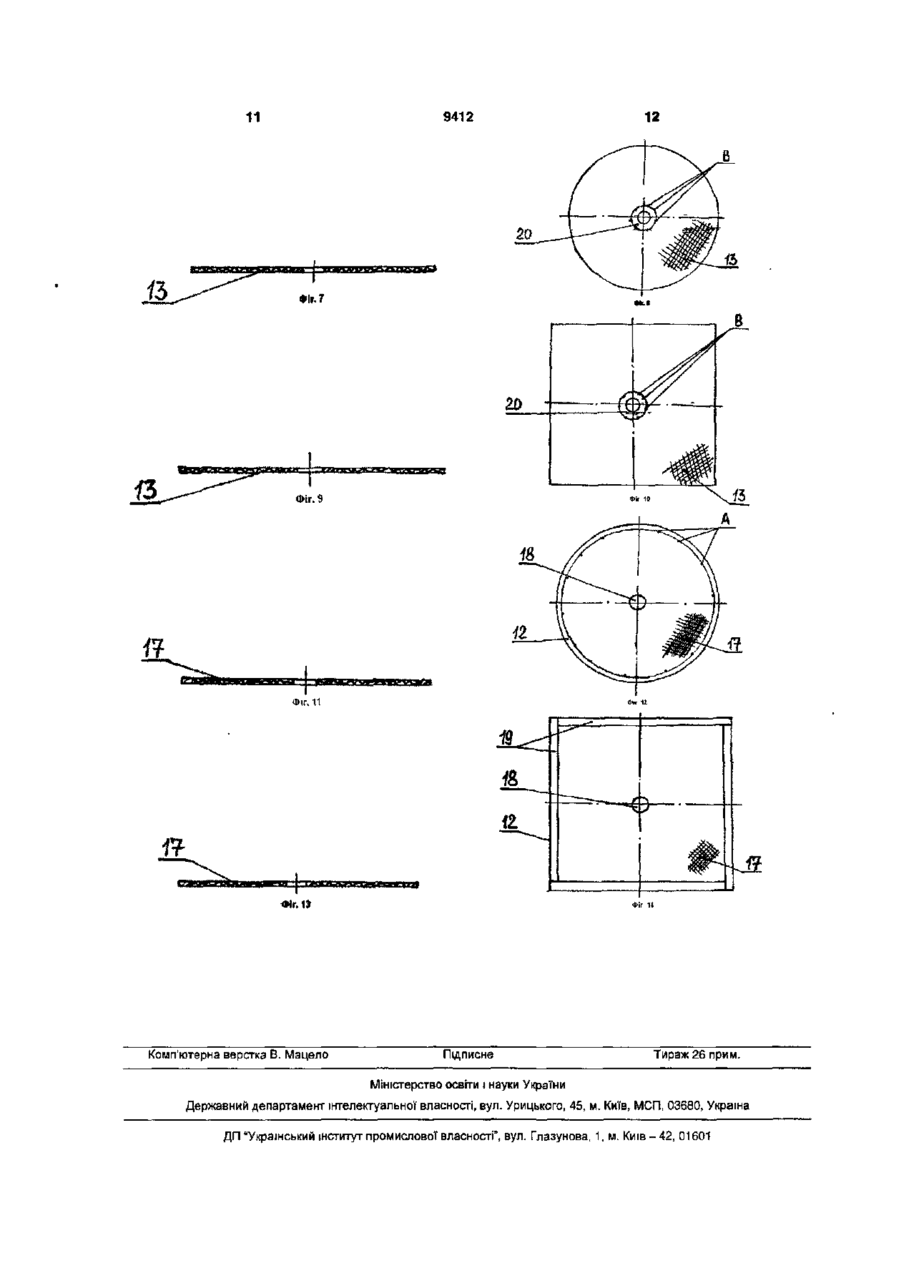

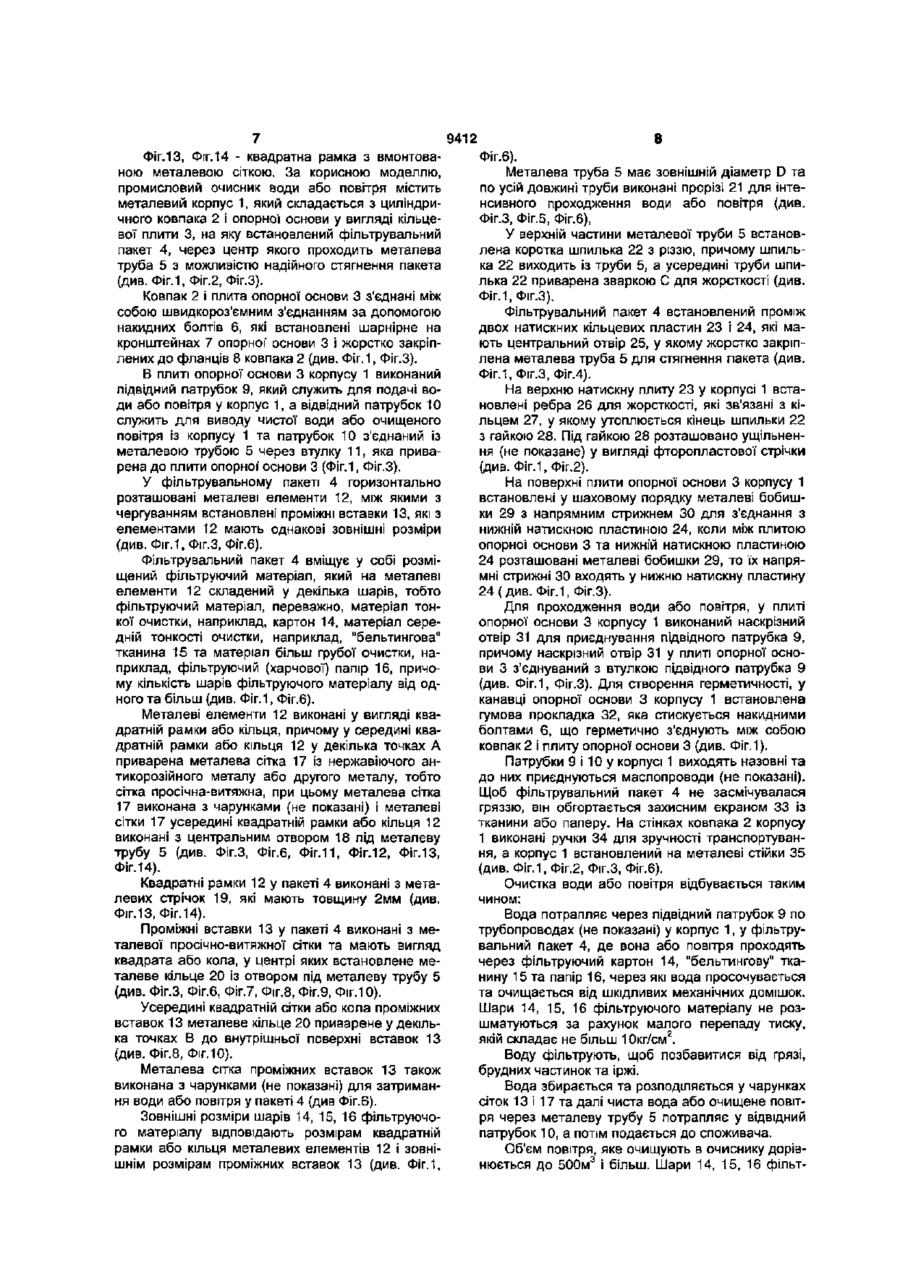

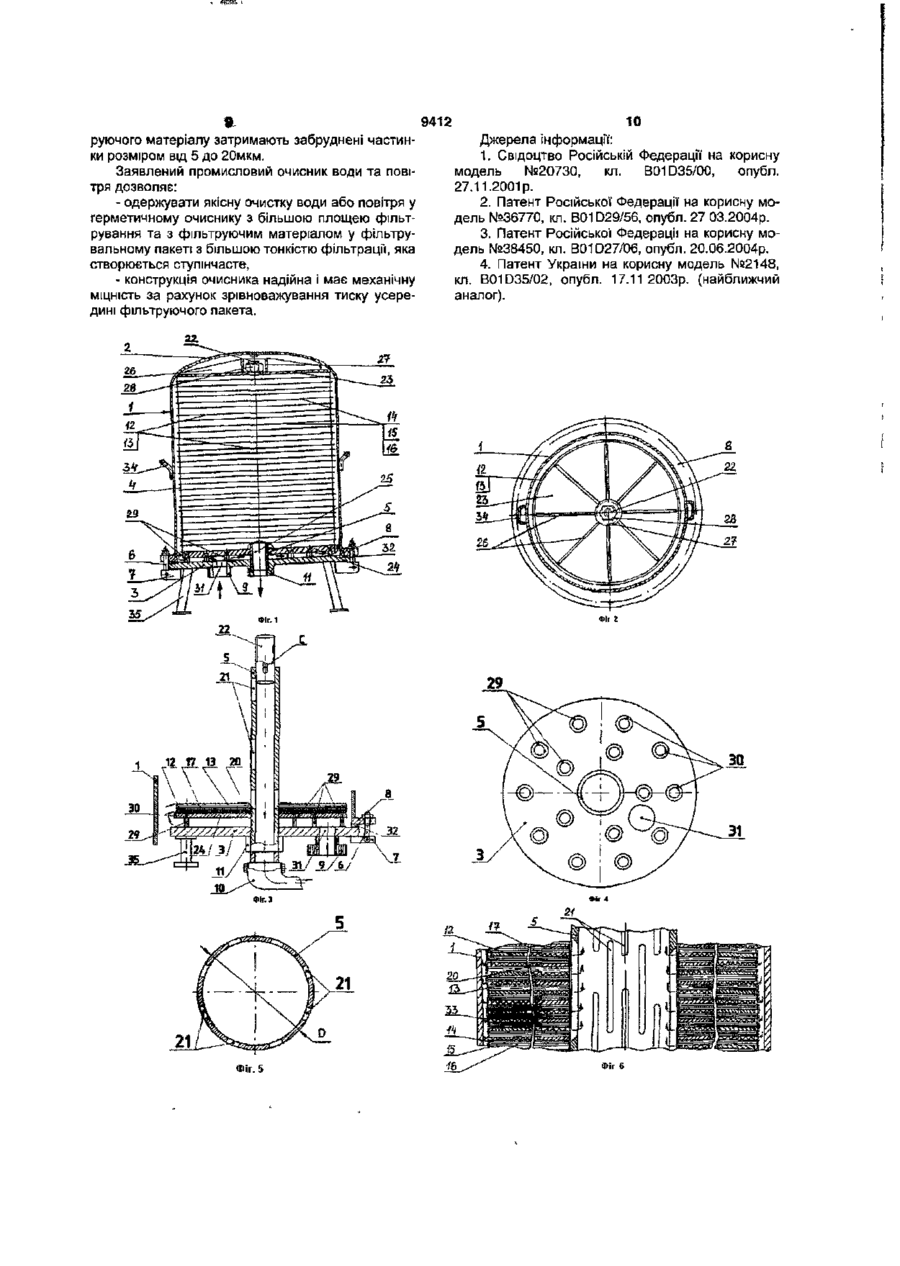

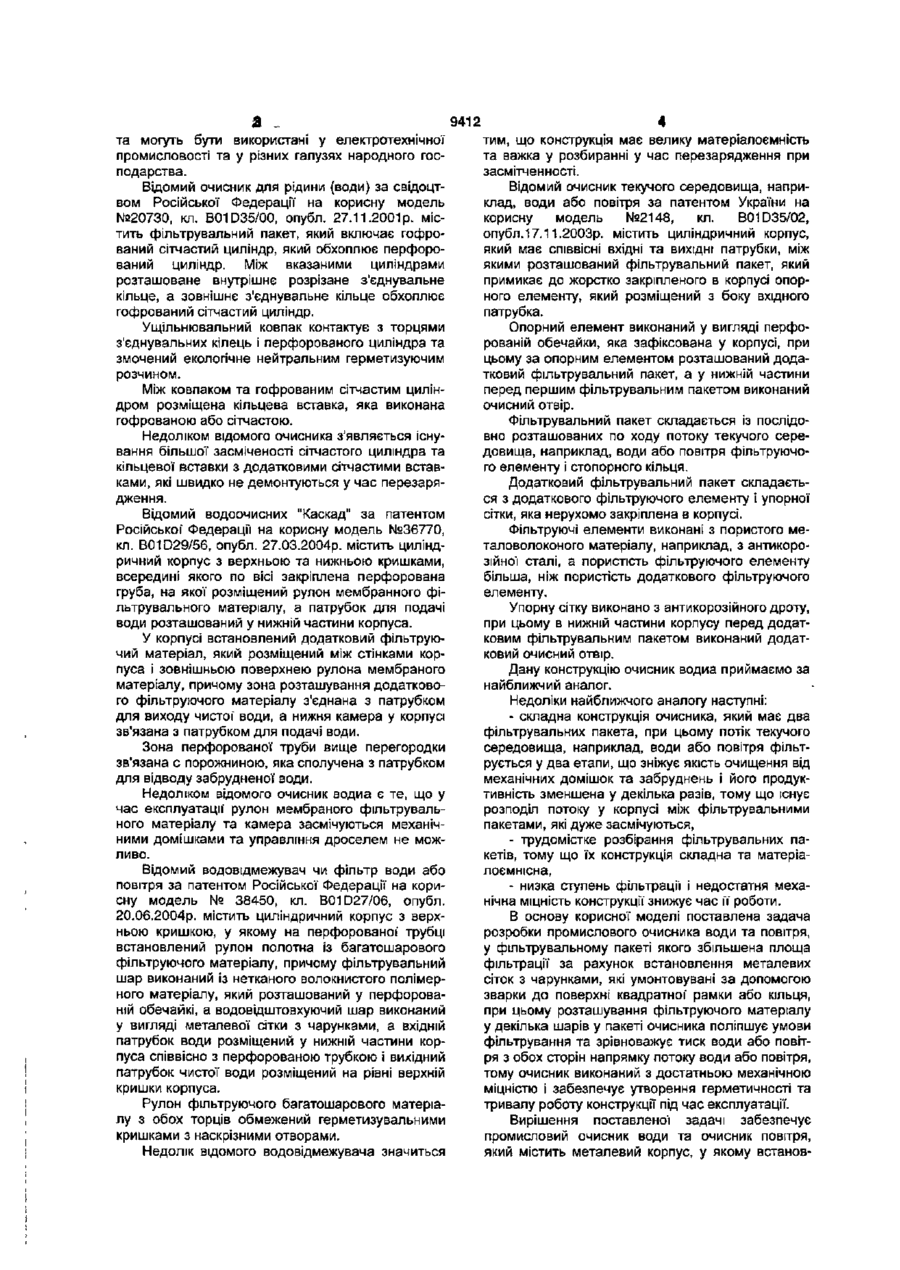

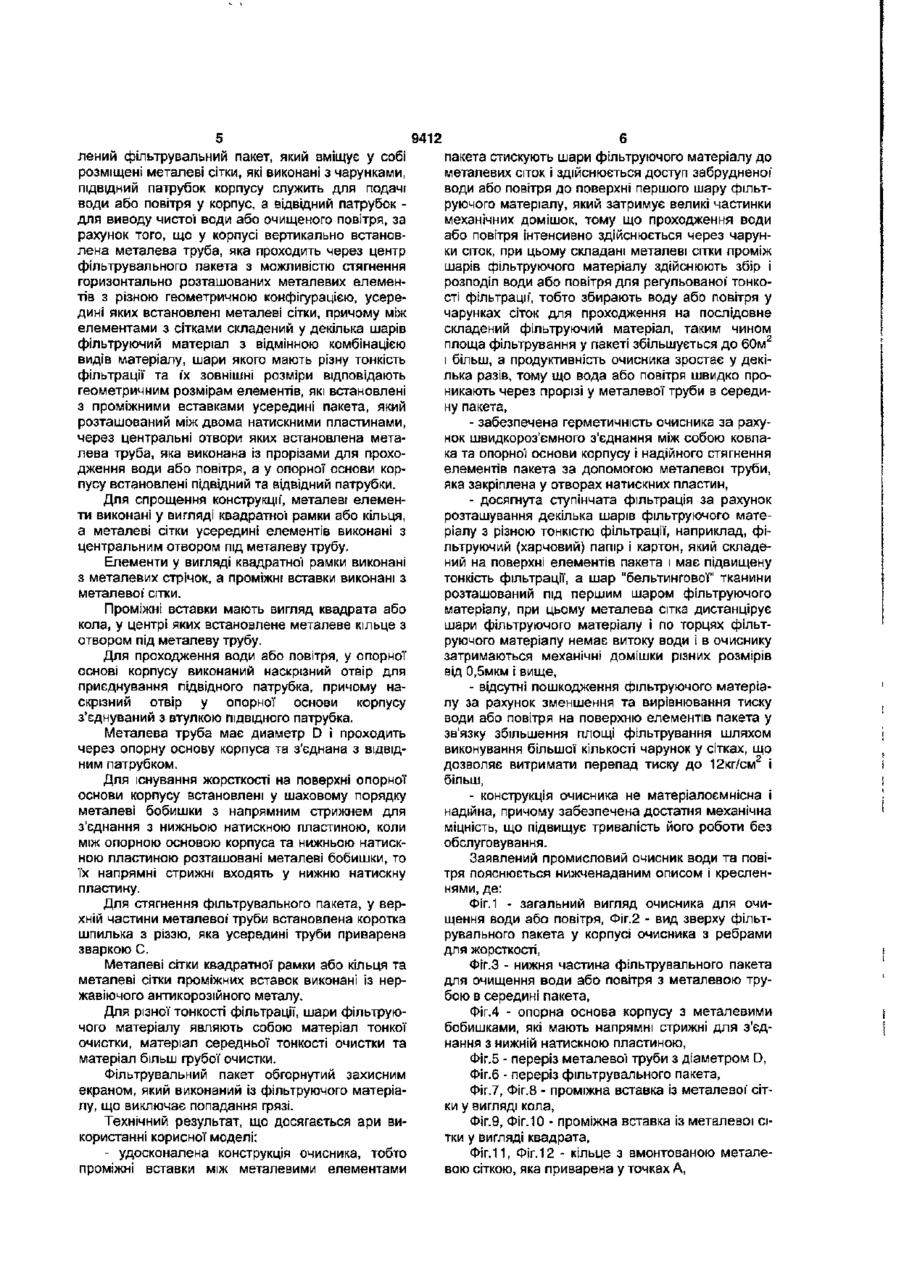

1. Промисловий очисник води та повітря, що містить металевий корпус, у якому встановлений фільтрувальний пакет, в якому розміщені металеві сітки, виконані з чарунками, підвідний патрубок корпусу для подачі води або повітря у корпус і відвідний патрубок для виводу чистої води або очищеного повітря, який відрізняється тим, що у корпусі вертикально встановлена металева труба, яка проходить через центр фільтрувального пакета з можливістю стягнення горизонтально розташованих металевих елементів з різною геометричною конфігурацією, усередині яких встановлені металеві сітки, причому між елементами з сітками складений у декілька шарів фільтруючий матеріал з відмінною комбінацією видів матеріалу, шари якого мають різну тонкість фільтрації, та їх зовнішні розміри відповідають геометричним розмірам елементів, які встановлені з проміжними вставками усередині пакета, розташованого між двома натискними пластинами, через центральні отвори яких встановлена металева труба, виконана із прорізами для проходження води або повітря, а в опорній основі корпусу встановлені підвідний та відвідний патрубки. 2. Очисник за п. 1, який відрізняється тим, що елементи виконані у вигляді квадратної рамки або кільця, а металеві сітки усередині елементів виконані з центральним отвором під металеву трубу. 3. Очисник за п. 2, який відрізняється тим, що елементи у вигляді квадратної рамки виконані з металевих стрічок. 4. Очисник за п. 1, який відрізняється тим, що проміжні вставки виконані з металевої сітки. Корисна модель відноситься до фільтрувальній техніки, зокрема, до конструкції промислового 5. Очисник за п. 1, який відрізняється тим, що проміжні вставки мають вигляд квадрата або кола, у центрі яких встановлене металеве кільце з отвором під металеву трубу. 6. Очисник за п. 1, який відрізняється тим, що в опорній основі корпусу виконаний наскрізний отвір для приєднання підвідного патрубка. 7. Очисник за пп.1, 6, який відрізняється тим, що наскрізний отвір у опорній основі корпусу з'єднаний з втулкою підвідного патрубка. 8. Очисник за п. 1, який відрізняється тим, що металева труба проходить через опорну основу корпусу та з'єднана з відвідним патрубком. 9. Очисник за п. 1, який відрізняється тим, що на поверхні опорної основи корпусу встановлені у шаховому порядку металеві бобишки з напрямним стрижнем для з'єднання з нижньою натискною пластиною. 10. Очисник за п. 1, який відрізняється тим, що між опорною основою корпусу та нижньою натискною пластиною розташовані металеві бобишки, напрямний стрижень яких входить у нижню натискну пластину. 11. Очисник за п. 1, який відрізняється тим, що у верхній частині металевої труби встановлена коротка шпилька з різзю. 12. Очисник за п. 1, який відрізняється тим, що металеві сітки елементів з різною геометричною конфігурацією виконані із нержавіючого антикорозійного металу. 13. Очисник за п. 4, який відрізняється тим, що металеві сітки проміжних вставок виконані Із нержавіючого антикорозійного металу. 14. Очисник за п. 1, який відрізняється тим, що шари фільтруючого матеріалу являють собою матеріал тонкої очистки, матеріал середньої тонкості очистки та матеріал більш грубої очистки. 15. Очисник за п. 1, який відрізняється тим, що фільтрувальний пакет обгорнутий захисним екраном, який виконаний із фільтруючого матеріалу. очисник водиа та повітряного очисника, які призначені для промислової очистки води або повітря CM о З „ та могуть бути використані у електротехнічної промисловості та у різних галузях народного господарства. Відомий очисник для рідини (води) за свідоцтвом Російської Федерації на корисну модель №20730, кл. B01D35/00, опубл. 27.11.2001р. містить фільтрувальний пакет, який включає гофрований сітчастий циліндр, який обхоплює перфорований циліндр. Між вказаними циліндрами розташоване внутрішнє розрізане з'єднувальне кільце, а зовнішнє з'єднувальне кільце обхоплює гофрований сітчастий циліндр. Ущільнювальний ковпак контактує з торцями з'єднувальних кілець і перфорованого циліндра та змочений екологічне нейтральним герметизуючим розчином. Між ковпаком та гофрованим сітчастим циліндром розміщена кільцева вставка, яка виконана гофрованою або сітчастою. Недоліком відомого очисника з'являється існування більшої засміченості сітчастого циліндра та кільцевої вставки з додатковими сітчастими вставками, які швидко не демонтуються у час перезарядження. Відомий водоочисних "Каскад" за патентом Російської' Федерації на корисну модель №36770, кл. B01D29/56, опубл. 27.03.2004р. містить циліндричний корпус зверхньою та нижньою кришками, всередині якого по вісі закріплена перфорована груба, на якої розміщений рулон мембранного фільтрувального матеріалу, а патрубок для подачі води розташований у нижній частини корпуса. У корпусі встановлений додатковий фільтруючий матеріал, який розміщений між стінками корпуса і зовнішньою поверхнею рулона мембраного матеріалу, причому зона розташування додаткового фільтруючого матеріалу з'єднана з патрубком для виходу чистої' води, а нижня камера у корпусі зв'язана з патрубком для подачі води. Зона перфорованої труби вище перегородки зв'язана с порожниною, яка сполучена з патрубком для відводу забрудненої води. Недоліком відомого очисник водиа є те, що у час експлуатації рулон мембраного фільтрувального матеріалу та камера засмічуються механічними домішками та управління дроселем не можливо. Відомий водовідмежувач чи фільтр води або повітря за патентом Російської Федерації на корисну модель № 38450, кл. В01D27/06, опубл. 20.06.2004р. містить циліндричний корпус з верхньою кришкою, у якому на перфорованої трубці встановлений рулон полотна із багатошарового фільтруючого матеріалу, причому фільтрувальний шар виконаний із нетканого волокнистого полімерного матеріалу, який розташований у перфорованій обечайкі, а водовідштовхуючий шар виконаний у вигляді металевої сітки з чарунками, а вхідній патрубок води розміщений у нижній частини корпуса співвісно з перфорованою трубкою і вихідний патрубок чистої води розміщений на рівні верхній кришки корпуса. Рулон фільтруючого багатошарового матеріалу з обох торців обмежений герметизувальними кришками з наскрізними отворами. Недолік відомого водовідмежувача значиться 9412 тим, що конструкція має велику матеріалоємність та важка у розбиранні у час перезарядження при засмітченності. Відомий очисник текучого середовища, наприклад, води або повітря за патентом України на корисну модель №2148, кл. В01D35/02, опубл.17.11.2003р. містить циліндричний корпус, який має співвісні вхідні та ВИХІДНІ патрубки, між якими розташований фільтрувальний пакет, який примикає до жорстко закріпленого в корпусі опорного елементу, який розміщений з боку вхідного патрубка. Опорний елемент виконаний у вигляді перфорованій обечайки, яка зафіксована у корпусі, при цьому за опорним елементом розташований додатковий фільтрувальний пакет, а у нижній частини перед першим фільтрувальним пакетом виконаний очисний отвір. Фільтрувальний пакет складається із послідовно розташованих по ходу потоку текучого середовища, наприклад, води або повітря фільтруючого елементу І стопорного кільця. Додатковий фільтрувальний пакет складається з додаткового фільтруючого елементу І упорної сітки, яка нерухомо закріплена в корпусі. Фільтруючі елементи виконані з пористого металоволоконого матеріалу, наприклад, з антикорозійної сталі, а пористість фільтруючого елементу більша, ніж пористість додаткового фільтруючого елементу. Упорну сітку виконано з антикорозійного дроту, при цьому в нижній частини корпусу перед додатковим фільтрувальним пакетом виконаний додатковий очисний отвір. Дану конструкцію очисник водиа приймаємо за найближчий аналог. Недоліки найближчого аналогу наступні: - складна конструкція очисника, який має два фільтрувальних пакета, при цьому потік текучого середовища, наприклад, води або повітря фільтрується у два етапи, що зніжує якість очищення від механічних домішок та забруднень І його продуктивність зменшена у декілька разів, тому що існує розподіл потоку у корпусі між фільтрувальними пакетами, які дуже засмічуються, - трудомістке розбірання фільтрувальних пакетів, тому що їх конструкція складна та матеріалоємнісна, - низка ступень фільтрації і недостатня механічна міцність конструкції знижує час її роботи. В основу корисної моделі поставлена задача розробки промислового очисника води та повітря, у фільтрувальному пакеті якого збільшена площа фільтрації за рахунок встановлення металевих сіток з чарунками, які умонтовувані за допомогою зварки до поверхні квадратної рамки або кільця, при цьому розташування фільтруючого матеріалу у декілька шарів у пакеті очисника поліпшує умови фільтрування та зрівноважує тиск води або повітря з обох сторін напрямку потоку води або повітря, тому очисник виконаний з достатньою механічною міцністю і забезпечує утворення герметичності та тривалу роботу конструкції під час експлуатації. Вирішення поставленої задачі забезпечує промисловий очисник води та очисник повітря, який містить металевий корпус, у якому встанов 9412 лений фільтрувальний пакет, який вміщує у собі розміщені металеві сітки, які виконані з чарунками, ПІДВІДНИЙ патрубок корпусу служить для подачі води або повітря у корпус, а відвідний патрубок для виводу чистої води або очищеного повітря, за рахунок того, що у корпусі вертикально встановлена металева труба, яка проходить через центр фільтрувального пакета з можливістю стягнення горизонтально розташованих металевих елементів з різною геометричною конфігурацією, усередині яких встановлені металеві сітки, причому між елементами з сітками складений у декілька шарів фільтруючий матеріал з відмінною комбінацією видів матеріалу, шари якого мають різну тонкість фільтрації та їх зовнішні розміри відповідають геометричним розмірам елементів, які встановлені з проміжними вставками усередині пакета, який розташований між двома натискними пластинами, через центральні отвори яких встановлена металева труба, яка виконана із прорізами для проходження води або повітря, а у опорної основи корпусу встановлені підвідний та відвідний патрубки. Для спрощення конструкції', металеві елементи виконані у вигляді квадратної рамки або кільця, а металеві сітки усередині елементів виконані з центральним отвором під металеву трубу. Елементи у вигляді квадратної рамки виконані з металевих стрічок, а проміжні вставки виконані з металевої' сітки. Проміжні вставки мають вигляд квадрата або кола, у центрі яких встановлене металеве кільце з отвором під металеву трубу. Для проходження води або повітря, у опорної основі корпусу виконаний наскрізний отвір для приєднування підвідного патрубка, причому наскрізний отвір у опорної основи корпусу з'єднуваний з втулкою ПІДВІДНОГО патрубка. Металева труба має диаметр D і проходить через опорну основу корпуса та з'єднана з ВІДВІДНИМ патрубком. Для існування жорсткості на поверхні опорної основи корпусу встановлені у шаховому порядку металеві бобишки з напрямним стрижнем для з'єднання з нижньою натискною пластиною, коли між опорною основою корпуса та нижньою натискною пластиною розташовані металеві бобишки, то їх напрямні стрижні входять у нижню натискну пластину. Для стягнення фільтрувального пакета, у верхній частини металевої' труби встановлена коротка шпилька з різзю, яка усередині труби приварена зваркою С. Металеві сітки квадратної рамки або кільця та металеві сітки проміжних вставок виконані із нержавіючого антикорозійного металу. Для різної тонкості фільтрації, шари фільтруючого матеріалу являють собою матеріал тонкої очистки, матеріал середньої тонкості очистки та матеріал більш грубої очистки. Фільтрувальний пакет обгорнутий захисним екраном, який виконаний із фільтруючого матеріалу, що виключає попадання грязі. Технічний результат, що досягається ари використанні корисної моделі: - удосконалена конструкція очисника, тобто проміжні вставки між металевими елементами пакета стискують шари фільтруючого матеріалу до металевих сіток і здійснюється доступ забрудненої' води або повітря до поверхні першого шару фільтруючого матеріалу, який затримує великі частинки механічних домішок, тому що проходження води або повітря інтенсивно здійснюється через чарунки сіток, при цьому складані металеві сітки проміж шарів фільтруючого матеріалу здійснюють збір і розподіл води або повітря для регульованої' тонкості фільтрації, тобто збирають воду або повітря у чарунках сіток для проходження на послідовне складений фільтруючий матеріал, таким чином площа фільтрування у пакеті збільшується до 60м 2 і більш, а продуктивність очисника зростає у декілька разів, тому що вода або повітря швидко проникають через прорізі у металевої труби в середину пакета, - забезпечена герметичність очисника за рахунок швидкороз'ємного з'єднання між собою ковпака та опорної основи корпусу і надійного стягнення елементів пакета за допомогою металевої труби, яка закріплена у отворах натискних пластин, - досягнута ступінчата фільтрація за рахунок розташування декілька шарів фільтруючого матеріалу з різною тонкістю фільтрації, наприклад, фільтруючий (харчовий) папір і картон, який складений на поверхні елементів пакета і має підвищену тонкість фільтрації, а шар "бельтингової" тканини розташований під першим шаром фільтруючого матеріалу, при цьому металева сітка дистанцірує шари фільтруючого матеріалу і по торцях фільтруючого матеріалу немає витоку води і в очиснику затримаються механічні домішки різних розмірів від 0,5мкм і вище, - відсутні пошкодження фільтруючого матеріалу за рахунок зменшення та вирівнювання тиску води або повітря на поверхню елементів пакета у зв'язку збільшення площі фільтрування шляхом виконування більшої кількості чарунок у сітках, що дозволяє витримати перепад тиску до 12кг/см2 і більш, - конструкція очисника не матеріалоємнісна і надійна, причому забезпечена достатня механічна міцність, що підвищує тривалість його роботи без обслуговування. Заявлений промисловий очисник води та повітря пояснюється нижченаданим описом і кресленнями, де: Фіг. 1 - загальний вигляд очисника для очищення води або повітря, Фіг.2 - вид зверху фільтрувального пакета у корпусі очисника з ребрами для жорсткості, Фіг.З - нижня частина фільтрувального пакета для очищення води або повітря з металевою трубою в середині пакета, Фіг.4 - опорна основа корпусу з металевими бобишками, які мають напрямні стрижні для з'єднання з нижній натискною пластиною, Фіг.5 - переріз металевої труби з діаметром D, Фіг.6 - переріз фільтрувального пакета, Фіг.7, Фіг.8 - проміжна вставка із металевої' сітки у вигляді кола, Фіг.9, Фіг. 10 - проміжна вставка із металевої сітки у вигляді квадрата, Фіг.11, Фіг. 12 - кільце з вмонтованою металевою сіткою, яка приварена у точках А, 9412 Фіг.13, Фіг.14 - квадратна рамка з вмонтованою металевою сіткою. За корисною моделлю, промисловий очисник води або повітря містить металевий корпус 1, який складається з циліндричного ковпака 2 і опорної основи у вигляді кільцевої плити 3, на яку встановлений фільтрувальний пакет 4, через центр якого проходить металева труба 5 з можливістю надійного стягнення пакета (див. Фіг. 1, ФІг.2, Фіг.З). Ковпак 2 і плита опорної основи 3 з'єднані між собою швидко роз'є мним з'єднанням за допомогою накидних болтів 6, які встановлені шарнірне на кронштейнах 7 опорної основи З І жорстко закріплених до фланців 8 ковпака 2 (див. Фіг. 1, Фіг.З). В плиті опорної основи 3 корпусу 1 виконаний підвідний патрубок 9, який служить для подачі води або повітря у корпус 1, а відвідний патрубок 10 служить для виводу чистої води або очищеного повітря із корпусу 1 та патрубок 10 з'єднаний із металевою трубою 5 через втулку 11, яка приварена до плити опорної основи 3 (Фіг.1, Фіг.З). У фільтрувальному пакеті 4 горизонтально розташовані металеві елементи 12, між якими з чергуванням встановлені проміжні вставки 13, які з елементами 12 мають однакові зовнішні розміри (див. Фіг.1, Фіг.З, ФІГ.6). Фільтрувальний пакет 4 вміщує у собі розміщений фільтруючий матеріал, який на металеві елементи 12 складений у декілька шарів, тобто фільтруючий матеріал, переважно, матеріал тонкої очистки, наприклад, картон 14, матеріал середній тонкості очистки, наприклад, "бельтингова" тканина 15 та матеріал більш грубої очистки, наприклад, фільтруючий (харчової) папір 16, причому кількість шарів фільтруючого матеріалу від одного та більш (див. Фіг.1, Фіг.6). Металеві елементи 12 виконані у вигляді квадратній рамки або кільця, причому у середині квадратній рамки або кільця 12 у декілька точках А приварена металева сітка 17 із нержавіючого антикорозійного металу або другого металу, тобто сітка просічна-витяжна, при цьому металева сітка 17 виконана з чарунками (не показані) і металеві сітки 17 усередині квадратній рамки або кільця 12 виконані з центральним отвором 18 під металеву трубу 5 (див. Фіг.З, Фіг.6, Фіг.11, Фіг.12, Фіг.13, Фіг. 14). Квадратні рамки 12 у пакеті 4 виконані з металевих стрічок 19, які мають товщину 2мм {див. Фіг.13, Фіг. 14). Проміжні вставки 13 у пакеті 4 виконані з металевої просічно-витяжної сітки та мають вигляд квадрата або кола, у центрі яких встановлене металеве кільце 20 із отвором під металеву трубу 5 (див. Фіг.З, Фіг.6, Фіг.7, Фіг.8, Фіг.9, Фіг.10). Усередині квадратній сітки або кола проміжних вставок 13 металеве кільце 20 приварене у декілька точках В до внутрішньої поверхні вставок 13 (див. Фіг.8, Фіг.10). Металева сітка проміжних вставок 13 також виконана з чарунками (не показані) для затримання води або повітря у пакеті 4 (див Фіг.6). Зовнішні розміри шарів 14, 15, 16 фільтруючого матеріалу відповідають розмірам квадратній рамки або кільця металевих елементів 12 і зовнішнім розмірам проміжних вставок 13 (див. Фіг.1, 8 Фіг.6). Металева труба 5 має зовнішній діаметр D та по усій довжині труби виконані прорізі 21 для інтенсивного проходження води або повітря (див. Фіг.З, Фіг.5, Фіг.6), У верхній частини металевої труби 5 встановлена коротка шпилька 22 з різзю, причому шпилька 22 виходить із труби 5, а усередині труби шпилька 22 приварена зваркою С для жорсткості (див. Фіг.1, Фіг.З). Фільтрувальний пакет 4 встановлений проміж двох натискних кільцевих пластин 23 і 24, які мають центральний отвір 25, у якому жорстко закріплена металева труба 5 для стягнення пакета (див. Фіг.1, Фіг.З, ФІГ.4). На верхню натискну плиту 23 у корпусі 1 встановлені ребра 26 для жорсткості, які зв'язані з кільцем 27, у якому утоплюється кінець шпильки 22 з гайкою 28. Під гайкою 28 розташовано ущільнення (не показане) у вигляді фторопластової стрічки (див. Фіг.1, Фіг.2). На поверхні плити опорної основи 3 корпусу 1 встановлені у шаховому порядку металеві бобишки 29 з напрямним стрижнем ЗО для з'єднання з нижній натискною пластиною 24, коли між плитою опорної основи 3 та нижній натискною пластиною 24 розташовані металеві бобишки 29, то їх напрямні стрижні ЗО входять у нижню натискну пластину 24 (див. Фіг.1, Фіг.З). Для проходження води або повітря, у плиті опорної основи 3 корпусу 1 виконаний наскрізний отвір 31 для приєднування підвідного патрубка 9, причому наскрізний отвір 31 у плиті опорної основи 3 з'єднуваний з втулкою підвідного патрубка 9 (див. Фіг.1, Фіг.З). Для створення герметичності, у канавці опорної основи 3 корпусу 1 встановлена гумова прокладка 32, яка стискується накидними болтами 6, що герметично з'єднують між собою ковпак 2 і плиту опорної основи 3 (див. ФІг.1). Патрубки 9 і 10 у корпусі 1 виходять назовні та до них приєднуються маслопроводи (не показані). Щоб фільтрувальний пакет 4 не засмічувалася гряззю, він обгортається захисним екраном 33 із тканини або паперу. На стінках ковпака 2 корпусу 1 виконані ручки 34 для зручності транспортування, а корпус 1 встановлений на металеві стійки 35 (див. Фіг.1, Фіг.2, Фіг.З, ФІГ.6). Очистка води або повітря відбувається таким чином: Вода потрапляє через підвідний патрубок 9 по трубопроводах (не показані) у корпус 1, у фільтрувальний пакет 4, де вона або повітря проходять через фільтруючий картон 14, "бельтингову" тканину 15 та папір 16, через які вода просочувається та очищається від шкідливих механічних домішок. Шари 14, 15, 16 фільтруючого матеріалу не розшматуються за рахунок малого перепаду тиску, якій складає не більш 10кг/см2. Воду фільтрують, щоб позбавитися від грязі, брудних частинок та іржі. Вода збирається та розподіляється у чарунках сіток 13 і 17 та далі чиста вода або очищене повітря через металеву трубу 5 потрапляє у відвідний патрубок 10, а потім подається до споживача. Об'єм повітря, яке очищують в очиснику дорівнюється до 500м 3 і більш. Шари 14, 15, 16 фільт 9412 9 руючого матеріалу затримають забруднені частинки розміром від 5 до 20мкм. Заявлений промисловий очисник води та повітря дозволяє: - одержувати якісну очистку води або повітря у герметичному очиснику з більшою площею фільтрування та з фільтруючим матеріалом у фільтрувальному пакеті з більшою тонкістю фільтрацм, яка створюється ступінчасте, - конструкція очисника надійна і має механічну МІЦНІСТЬ за рахунок зрівноважування тиску усередині фільтруючого пакета. 10 Джерела Інформації: 1. Свідоцтво РОСІЙСЬКІЙ Федерації на корисну модель №20730, кл. В01D35/00, опубл. 27.11.2001р. 2. Патент Російської Федерації на корисну модель №36770, кл. B01D29/56, опубл. 27 03.2004р. 3. Патент Російської Федерації на корисну модель №38450, кл. B01D27/06, опубл. 20.06.2004р. 4. Патент України на корисну модель №2148, кл. B01D35/02, опубл. 17.112003р. (найближчий аналог). 30 Фіг. 5 11 9412 12 Фіг. 7 1Ъ Фіг. 9 Фіг. 11 Фіг. 1Э Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
