Очисник головок коренеплодів
Формула / Реферат
1. Очисник головок коренеплодів, що складається з горизонтального вала, на якому на осях закріплені підпружинені важелі, з'єднані з спіралеподібними плоскими пружинами, на вільному кінці яких закріплені робочі органи у вигляді пластини, який відрізняється тим, що робочі органи виконані у вигляді змінних пластин з плоскими, угнутими, зубчастими поверхнями.
2. Очисник головок коренеплодів по п.1, який відрізняється тим, що зусилля пружності вільного кінця спіралеподібної плоскої пружини менше зусилля розтягу пружини важеля.
Текст

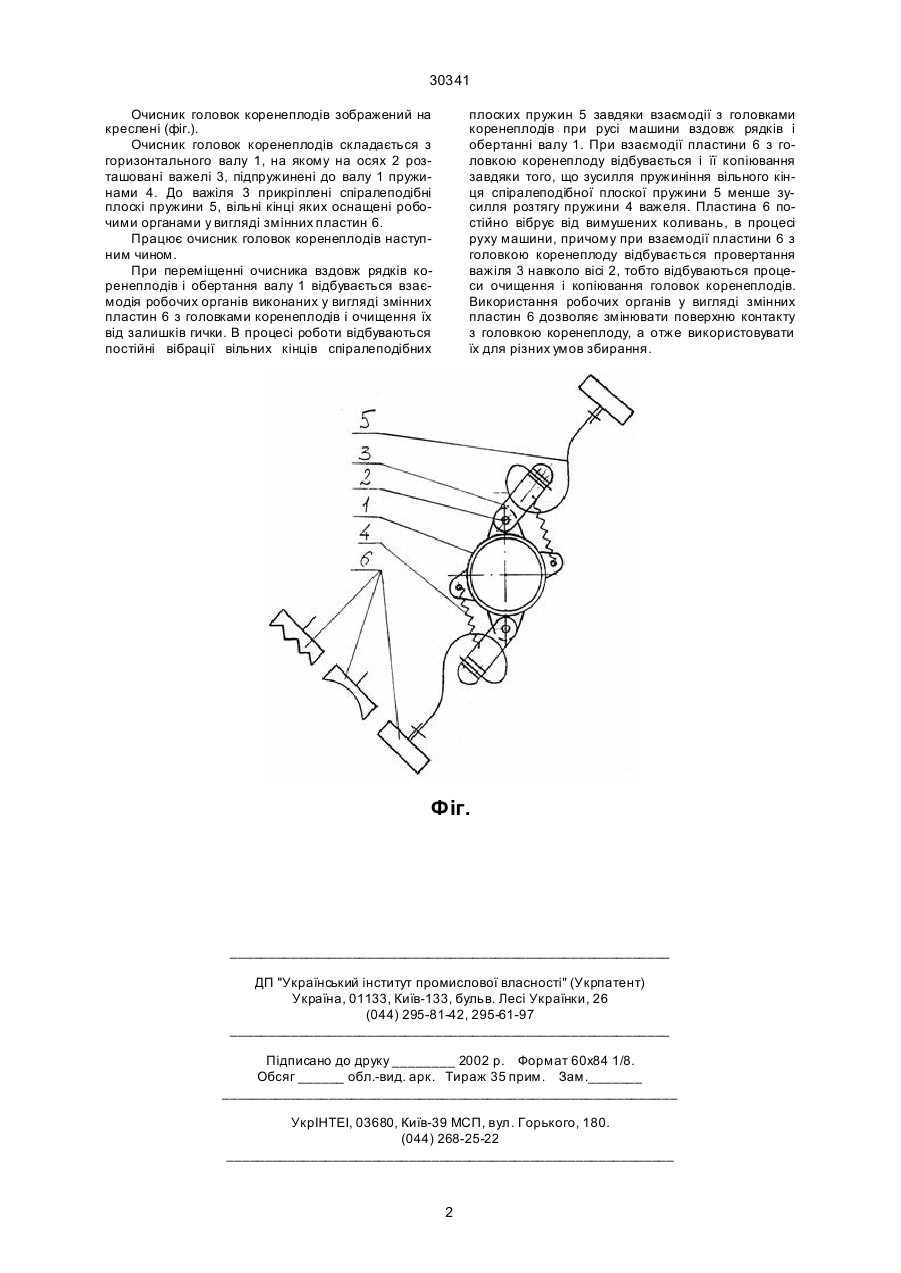

1. Очисник головок коренеплодів, що складається з горизонтального вала, на якому на осях за 30341 Очисник головок коренеплодів зображений на креслені (фіг.). Очисник головок коренеплодів складається з горизонтального валу 1, на якому на осях 2 розташовані важелі 3, підпружинені до валу 1 пружинами 4. До важіля 3 прикріплені спіралеподібні плоскі пружини 5, вільні кінці яких оснащені робочими органами у вигляді змінних пластин 6. Працює очисник головок коренеплодів наступним чином. При переміщенні очисника вздовж рядків коренеплодів і обертання валу 1 відбувається взаємодія робочих органів виконаних у вигляді змінних пластин 6 з головками коренеплодів і очищення їх від залишків гички. В процесі роботи відбуваються постійні вібрації вільних кінців спіралеподібних плоских пружин 5 завдяки взаємодії з головками коренеплодів при русі машини вздовж рядків і обертанні валу 1. При взаємодії пластини 6 з головкою коренеплоду відбувається і її копіювання завдяки того, що зусилля пружиніння вільного кінця спіралеподібної плоскої пружини 5 менше зусилля розтягу пружини 4 важеля. Пластина 6 постійно вібрує від вимушених коливань, в процесі руху машини, причому при взаємодії пластини 6 з головкою коренеплоду відбувається провертання важіля 3 навколо вісі 2, тобто відбуваються процеси очищення і копіювання головок коренеплодів. Використання робочих органів у вигляді змінних пластин 6 дозволяє змінювати поверхню контакту з головкою коренеплоду, а отже використовувати їх для різних умов збирання. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRoot head cleaner
Автори англійськоюMartynenko Volodymyr Yakymovych
Назва патенту російськоюОчиститель головок корнеплодов
Автори російськоюМартыненко Владимир Акимович
МПК / Мітки
МПК: A01D 23/02
Мітки: головок, очисник, коренеплодів
