Пристрій для відображення звукової та візуальної інформації

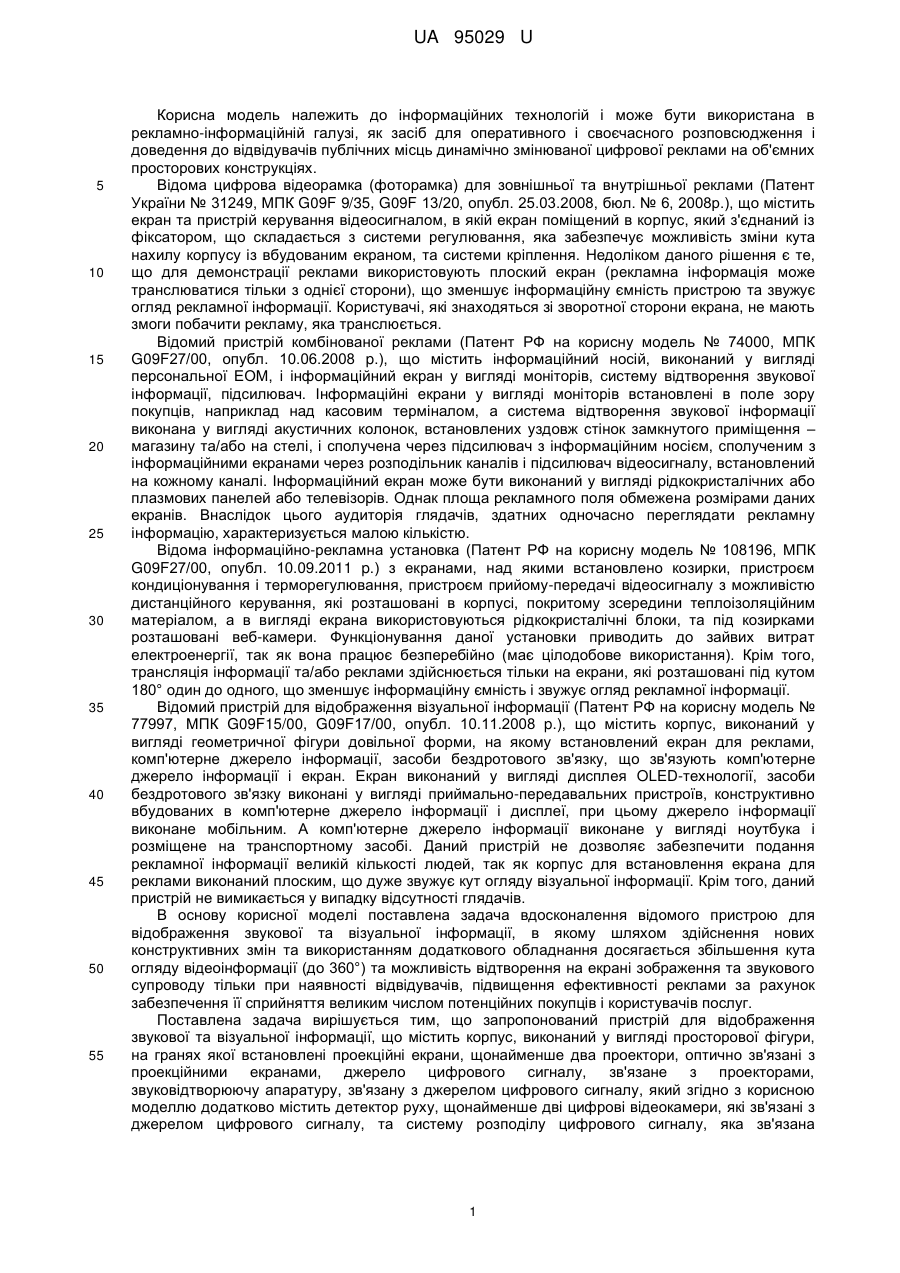

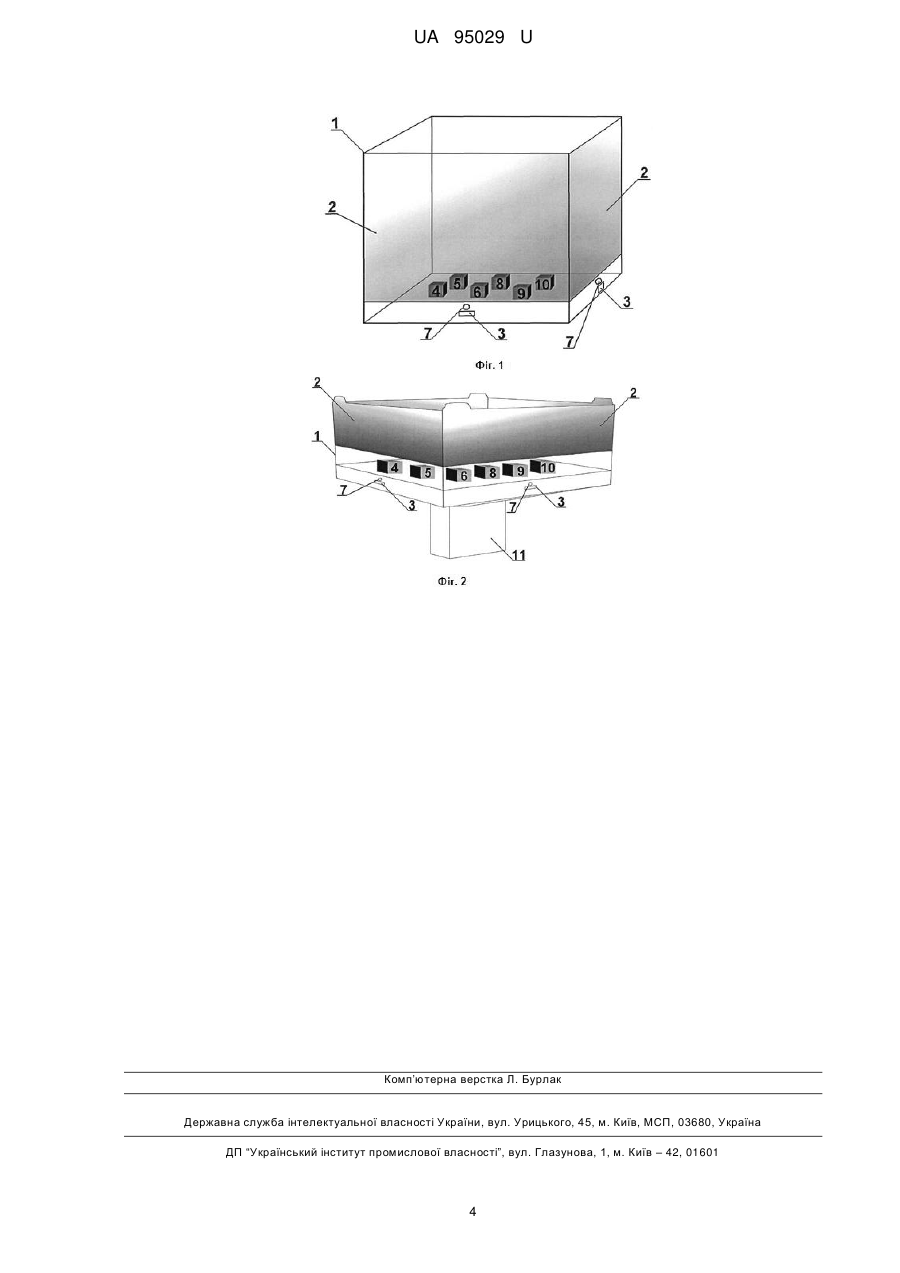

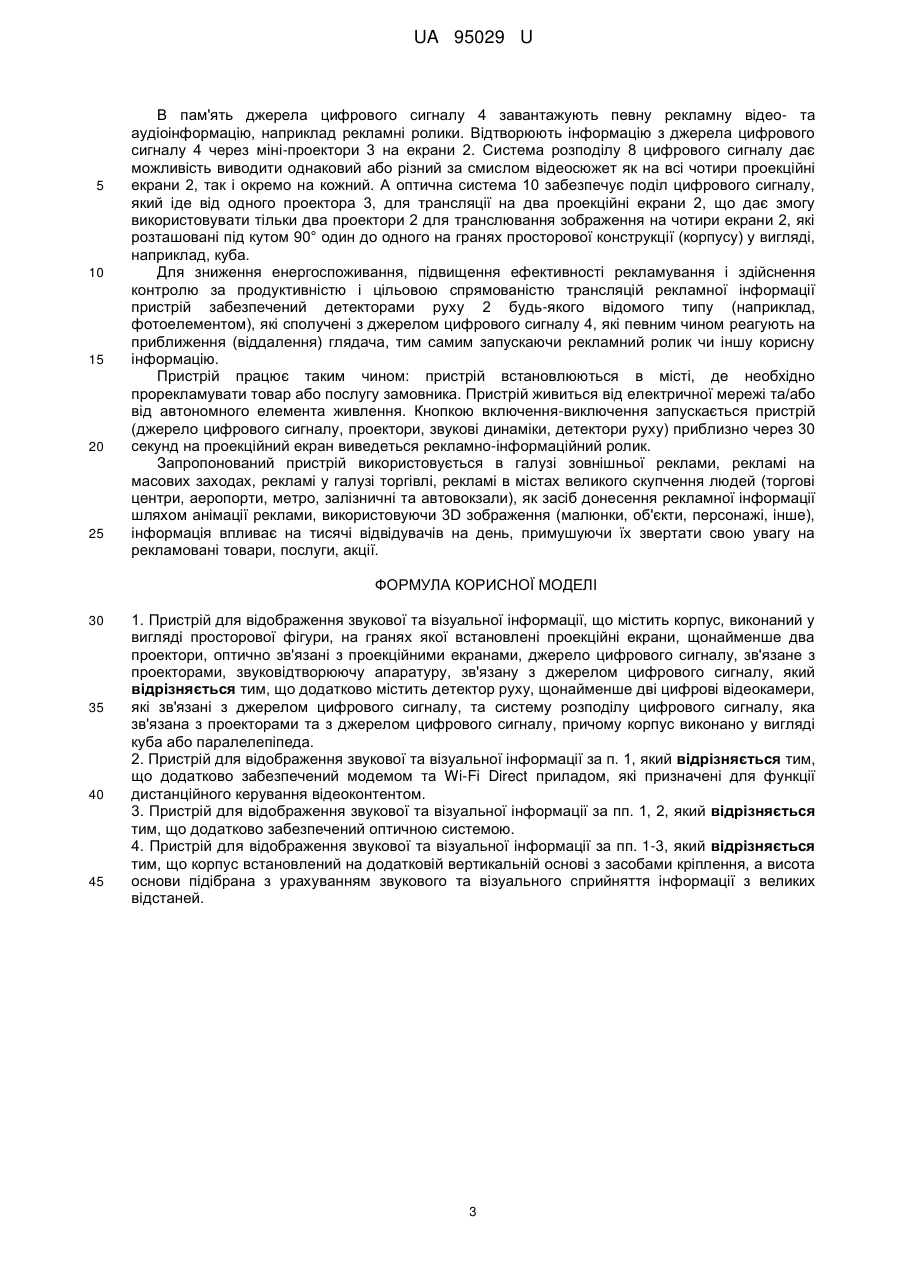

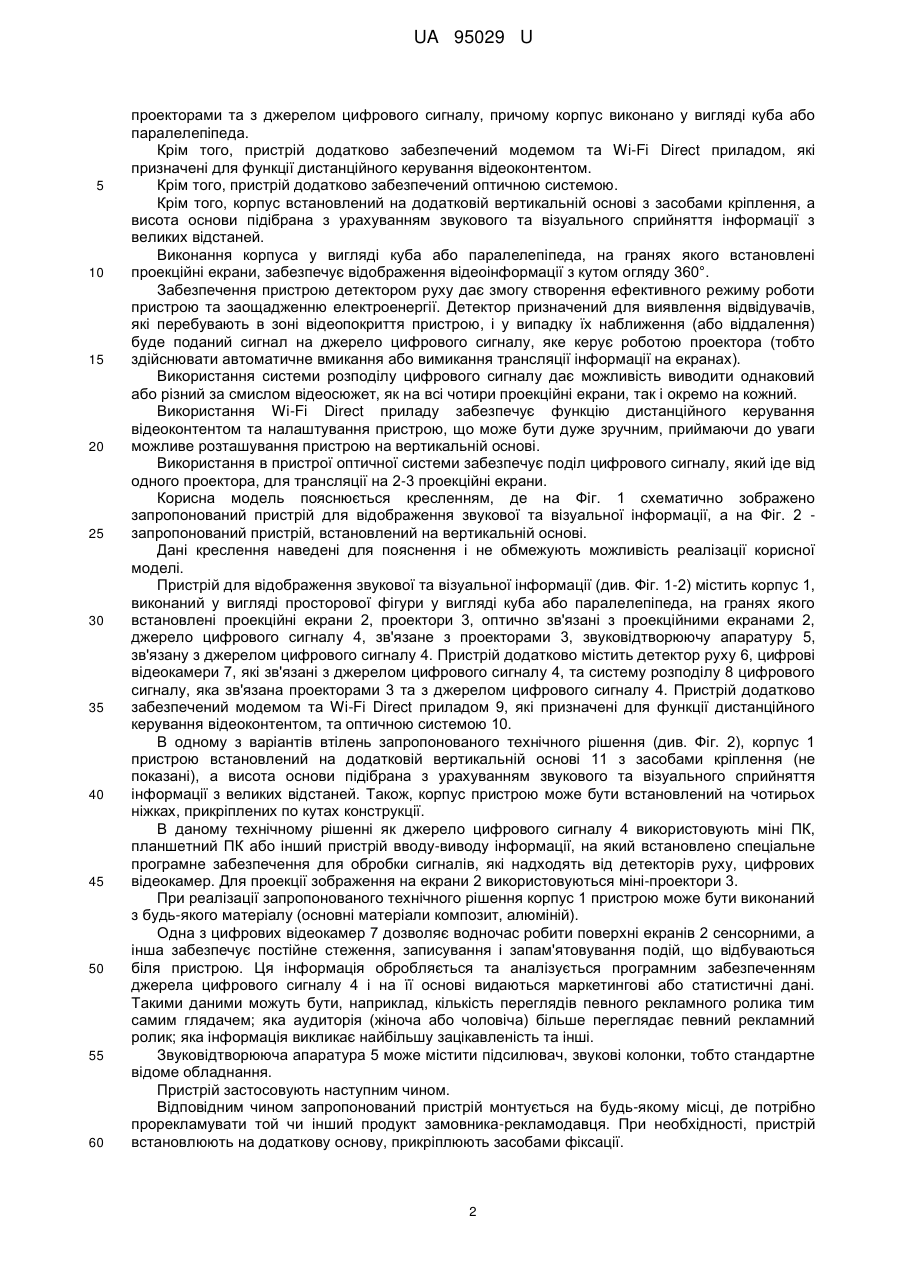

Реферат: UA 95029 U UA 95029 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до інформаційних технологій і може бути використана в рекламно-інформаційній галузі, як засіб для оперативного і своєчасного розповсюдження і доведення до відвідувачів публічних місць динамічно змінюваної цифрової реклами на об'ємних просторових конструкціях. Відома цифрова відеорамка (фоторамка) для зовнішньої та внутрішньої реклами (Патент України № 31249, МПК G09F 9/35, G09F 13/20, опубл. 25.03.2008, бюл. № 6, 2008р.), що містить екран та пристрій керування відеосигналом, в якій екран поміщений в корпус, який з'єднаний із фіксатором, що складається з системи регулювання, яка забезпечує можливість зміни кута нахилу корпусу із вбудованим екраном, та системи кріплення. Недоліком даного рішення є те, що для демонстрації реклами використовують плоский екран (рекламна інформація може транслюватися тільки з однієї сторони), що зменшує інформаційну ємність пристрою та звужує огляд рекламної інформації. Користувачі, які знаходяться зі зворотної сторони екрана, не мають змоги побачити рекламу, яка транслюється. Відомий пристрій комбінованої реклами (Патент РФ на корисну модель № 74000, МПК G09F27/00, опубл. 10.06.2008 p.), що містить інформаційний носій, виконаний у вигляді персональної ЕОМ, і інформаційний екран у вигляді моніторів, систему відтворення звукової інформації, підсилювач. Інформаційні екрани у вигляді моніторів встановлені в поле зору покупців, наприклад над касовим терміналом, а система відтворення звукової інформації виконана у вигляді акустичних колонок, встановлених уздовж стінок замкнутого приміщення – магазину та/або на стелі, і сполучена через підсилювач з інформаційним носієм, сполученим з інформаційними екранами через розподільник каналів і підсилювач відеосигналу, встановлений на кожному каналі. Інформаційний екран може бути виконаний у вигляді рідкокристалічних або плазмових панелей або телевізорів. Однак площа рекламного поля обмежена розмірами даних екранів. Внаслідок цього аудиторія глядачів, здатних одночасно переглядати рекламну інформацію, характеризується малою кількістю. Відома інформаційно-рекламна установка (Патент РФ на корисну модель № 108196, МПК G09F27/00, опубл. 10.09.2011 p.) з екранами, над якими встановлено козирки, пристроєм кондиціонування і терморегулювання, пристроєм прийому-передачі відеосигналу з можливістю дистанційного керування, які розташовані в корпусі, покритому зсередини теплоізоляційним матеріалом, а в вигляді екрана використовуються рідкокристалічні блоки, та під козирками розташовані веб-камери. Функціонування даної установки приводить до зайвих витрат електроенергії, так як вона працює безперебійно (має цілодобове використання). Крім того, трансляція інформації та/або реклами здійснюється тільки на екрани, які розташовані під кутом 180° один до одного, що зменшує інформаційну ємність і звужує огляд рекламної інформації. Відомий пристрій для відображення візуальної інформації (Патент РФ на корисну модель № 77997, МПК G09F15/00, G09F17/00, опубл. 10.11.2008 p.), що містить корпус, виконаний у вигляді геометричної фігури довільної форми, на якому встановлений екран для реклами, комп'ютерне джерело інформації, засоби бездротового зв'язку, що зв'язують комп'ютерне джерело інформації і екран. Екран виконаний у вигляді дисплея OLED-технології, засоби бездротового зв'язку виконані у вигляді приймально-передавальних пристроїв, конструктивно вбудованих в комп'ютерне джерело інформації і дисплеї, при цьому джерело інформації виконане мобільним. А комп'ютерне джерело інформації виконане у вигляді ноутбука і розміщене на транспортному засобі. Даний пристрій не дозволяє забезпечити подання рекламної інформації великій кількості людей, так як корпус для встановлення екрана для реклами виконаний плоским, що дуже звужує кут огляду візуальної інформації. Крім того, даний пристрій не вимикається у випадку відсутності глядачів. В основу корисної моделі поставлена задача вдосконалення відомого пристрою для відображення звукової та візуальної інформації, в якому шляхом здійснення нових конструктивних змін та використанням додаткового обладнання досягається збільшення кута огляду відеоінформації (до 360°) та можливість відтворення на екрані зображення та звукового супроводу тільки при наявності відвідувачів, підвищення ефективності реклами за рахунок забезпечення її сприйняття великим числом потенційних покупців і користувачів послуг. Поставлена задача вирішується тим, що запропонований пристрій для відображення звукової та візуальної інформації, що містить корпус, виконаний у вигляді просторової фігури, на гранях якої встановлені проекційні екрани, щонайменше два проектори, оптично зв'язані з проекційними екранами, джерело цифрового сигналу, зв'язане з проекторами, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу, який згідно з корисною моделлю додатково містить детектор руху, щонайменше дві цифрові відеокамери, які зв'язані з джерелом цифрового сигналу, та систему розподілу цифрового сигналу, яка зв'язана 1 UA 95029 U 5 10 15 20 25 30 35 40 45 50 55 60 проекторами та з джерелом цифрового сигналу, причому корпус виконано у вигляді куба або паралелепіпеда. Крім того, пристрій додатково забезпечений модемом та Wi-Fi Direct приладом, які призначені для функції дистанційного керування відеоконтентом. Крім того, пристрій додатково забезпечений оптичною системою. Крім того, корпус встановлений на додатковій вертикальній основі з засобами кріплення, а висота основи підібрана з урахуванням звукового та візуального сприйняття інформації з великих відстаней. Виконання корпуса у вигляді куба або паралелепіпеда, на гранях якого встановлені проекційні екрани, забезпечує відображення відеоінформації з кутом огляду 360°. Забезпечення пристрою детектором руху дає змогу створення ефективного режиму роботи пристрою та заощадженню електроенергії. Детектор призначений для виявлення відвідувачів, які перебувають в зоні відеопокриття пристрою, і у випадку їх наближення (або віддалення) буде поданий сигнал на джерело цифрового сигналу, яке керує роботою проектора (тобто здійснювати автоматичне вмикання або вимикання трансляції інформації на екранах). Використання системи розподілу цифрового сигналу дає можливість виводити однаковий або різний за смислом відеосюжет, як на всі чотири проекційні екрани, так і окремо на кожний. Використання Wi-Fi Direct приладу забезпечує функцію дистанційного керування відеоконтентом та налаштування пристрою, що може бути дуже зручним, приймаючи до уваги можливе розташування пристрою на вертикальній основі. Використання в пристрої оптичної системи забезпечує поділ цифрового сигналу, який іде від одного проектора, для трансляції на 2-3 проекційні екрани. Корисна модель пояснюється кресленням, де на Фіг. 1 схематично зображено запропонований пристрій для відображення звукової та візуальної інформації, а на Фіг. 2 запропонований пристрій, встановлений на вертикальній основі. Дані креслення наведені для пояснення і не обмежують можливість реалізації корисної моделі. Пристрій для відображення звукової та візуальної інформації (див. Фіг. 1-2) містить корпус 1, виконаний у вигляді просторової фігури у вигляді куба або паралелепіпеда, на гранях якого встановлені проекційні екрани 2, проектори 3, оптично зв'язані з проекційними екранами 2, джерело цифрового сигналу 4, зв'язане з проекторами 3, звуковідтворюючу апаратуру 5, зв'язану з джерелом цифрового сигналу 4. Пристрій додатково містить детектор руху 6, цифрові відеокамери 7, які зв'язані з джерелом цифрового сигналу 4, та систему розподілу 8 цифрового сигналу, яка зв'язана проекторами 3 та з джерелом цифрового сигналу 4. Пристрій додатково забезпечений модемом та Wi-Fi Direct приладом 9, які призначені для функції дистанційного керування відеоконтентом, та оптичною системою 10. В одному з варіантів втілень запропонованого технічного рішення (див. Фіг. 2), корпус 1 пристрою встановлений на додатковій вертикальній основі 11 з засобами кріплення (не показані), а висота основи підібрана з урахуванням звукового та візуального сприйняття інформації з великих відстаней. Також, корпус пристрою може бути встановлений на чотирьох ніжках, прикріплених по кутах конструкції. В даному технічному рішенні як джерело цифрового сигналу 4 використовують міні ПК, планшетний ПК або інший пристрій вводу-виводу інформації, на який встановлено спеціальне програмне забезпечення для обробки сигналів, які надходять від детекторів руху, цифрових відеокамер. Для проекції зображення на екрани 2 використовуються міні-проектори 3. При реалізації запропонованого технічного рішення корпус 1 пристрою може бути виконаний з будь-якого матеріалу (основні матеріали композит, алюміній). Одна з цифрових відеокамер 7 дозволяє водночас робити поверхні екранів 2 сенсорними, а інша забезпечує постійне стеження, записування і запам'ятовування подій, що відбуваються біля пристрою. Ця інформація обробляється та аналізується програмним забезпеченням джерела цифрового сигналу 4 і на її основі видаються маркетингові або статистичні дані. Такими даними можуть бути, наприклад, кількість переглядів певного рекламного ролика тим самим глядачем; яка аудиторія (жіноча або чоловіча) більше переглядає певний рекламний ролик; яка інформація викликає найбільшу зацікавленість та інші. Звуковідтворююча апаратура 5 може містити підсилювач, звукові колонки, тобто стандартне відоме обладнання. Пристрій застосовують наступним чином. Відповідним чином запропонований пристрій монтується на будь-якому місці, де потрібно прорекламувати той чи інший продукт замовника-рекламодавця. При необхідності, пристрій встановлюють на додаткову основу, прикріплюють засобами фіксації. 2 UA 95029 U 5 10 15 20 25 В пам'ять джерела цифрового сигналу 4 завантажують певну рекламну відео- та аудіоінформацію, наприклад рекламні ролики. Відтворюють інформацію з джерела цифрового сигналу 4 через міні-проектори 3 на екрани 2. Система розподілу 8 цифрового сигналу дає можливість виводити однаковий або різний за смислом відеосюжет як на всі чотири проекційні екрани 2, так і окремо на кожний. А оптична система 10 забезпечує поділ цифрового сигналу, який іде від одного проектора 3, для трансляції на два проекційні екрани 2, що дає змогу використовувати тільки два проектори 2 для транслювання зображення на чотири екрани 2, які розташовані під кутом 90° один до одного на гранях просторової конструкції (корпусу) у вигляді, наприклад, куба. Для зниження енергоспоживання, підвищення ефективності рекламування і здійснення контролю за продуктивністю і цільовою спрямованістю трансляцій рекламної інформації пристрій забезпечений детекторами руху 2 будь-якого відомого типу (наприклад, фотоелементом), які сполучені з джерелом цифрового сигналу 4, які певним чином реагують на приближення (віддалення) глядача, тим самим запускаючи рекламний ролик чи іншу корисну інформацію. Пристрій працює таким чином: пристрій встановлюються в місті, де необхідно прорекламувати товар або послугу замовника. Пристрій живиться від електричної мережі та/або від автономного елемента живлення. Кнопкою включення-виключення запускається пристрій (джерело цифрового сигналу, проектори, звукові динаміки, детектори руху) приблизно через 30 секунд на проекційний екран виведеться рекламно-інформаційний ролик. Запропонований пристрій використовується в галузі зовнішньої реклами, рекламі на масових заходах, рекламі у галузі торгівлі, рекламі в містах великого скупчення людей (торгові центри, аеропорти, метро, залізничні та автовокзали), як засіб донесення рекламної інформації шляхом анімації реклами, використовуючи 3D зображення (малюнки, об'єкти, персонажі, інше), інформація впливає на тисячі відвідувачів на день, примушуючи їх звертати свою увагу на рекламовані товари, послуги, акції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Пристрій для відображення звукової та візуальної інформації, що містить корпус, виконаний у вигляді просторової фігури, на гранях якої встановлені проекційні екрани, щонайменше два проектори, оптично зв'язані з проекційними екранами, джерело цифрового сигналу, зв'язане з проекторами, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу, який відрізняється тим, що додатково містить детектор руху, щонайменше дві цифрові відеокамери, які зв'язані з джерелом цифрового сигналу, та систему розподілу цифрового сигналу, яка зв'язана з проекторами та з джерелом цифрового сигналу, причому корпус виконано у вигляді куба або паралелепіпеда. 2. Пристрій для відображення звукової та візуальної інформації за п. 1, який відрізняється тим, що додатково забезпечений модемом та Wi-Fi Direct приладом, які призначені для функції дистанційного керування відеоконтентом. 3. Пристрій для відображення звукової та візуальної інформації за пп. 1, 2, який відрізняється тим, що додатково забезпечений оптичною системою. 4. Пристрій для відображення звукової та візуальної інформації за пп. 1-3, який відрізняється тим, що корпус встановлений на додатковій вертикальній основі з засобами кріплення, а висота основи підібрана з урахуванням звукового та візуального сприйняття інформації з великих відстаней. 3 UA 95029 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
