Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ла для комбінованої лазерної системи

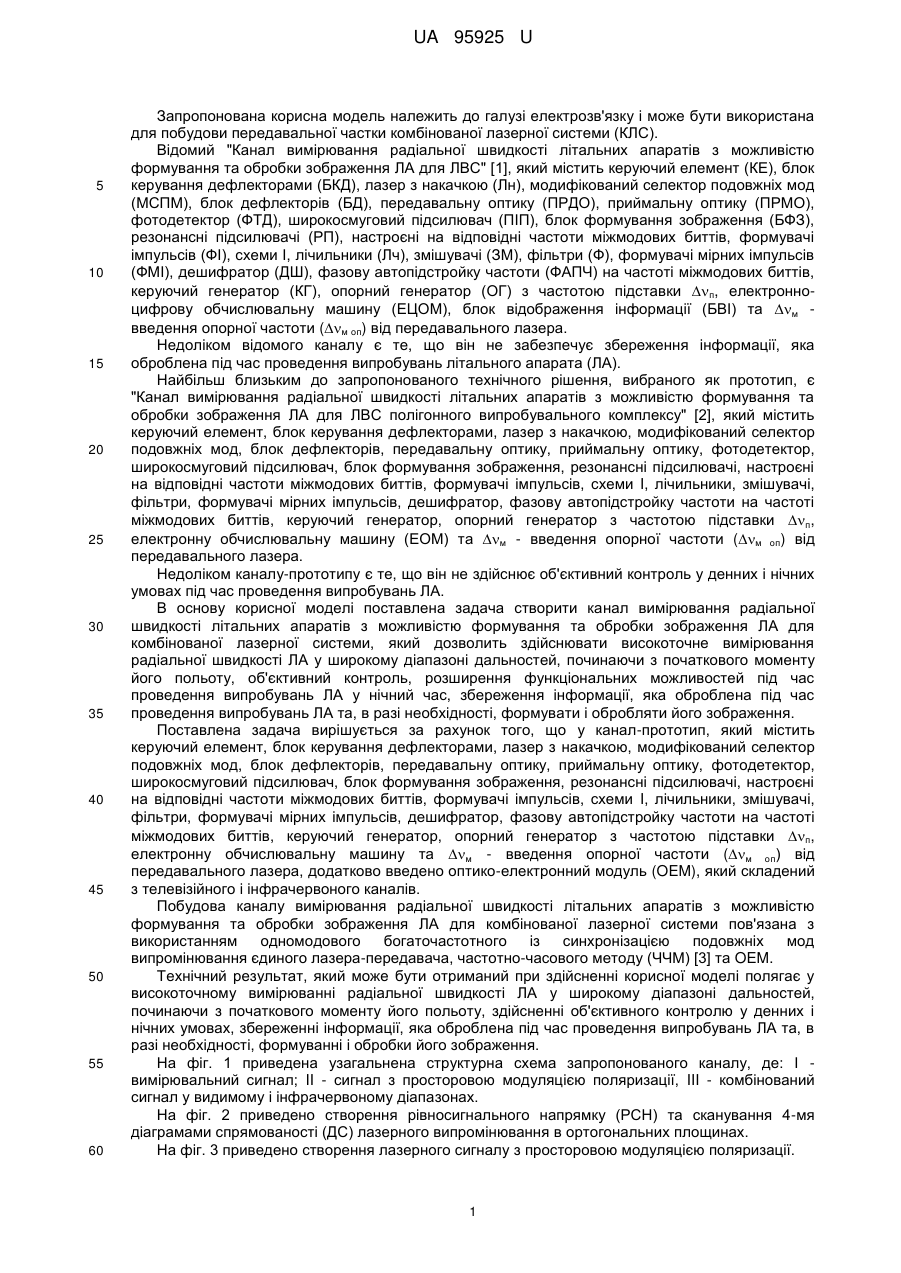

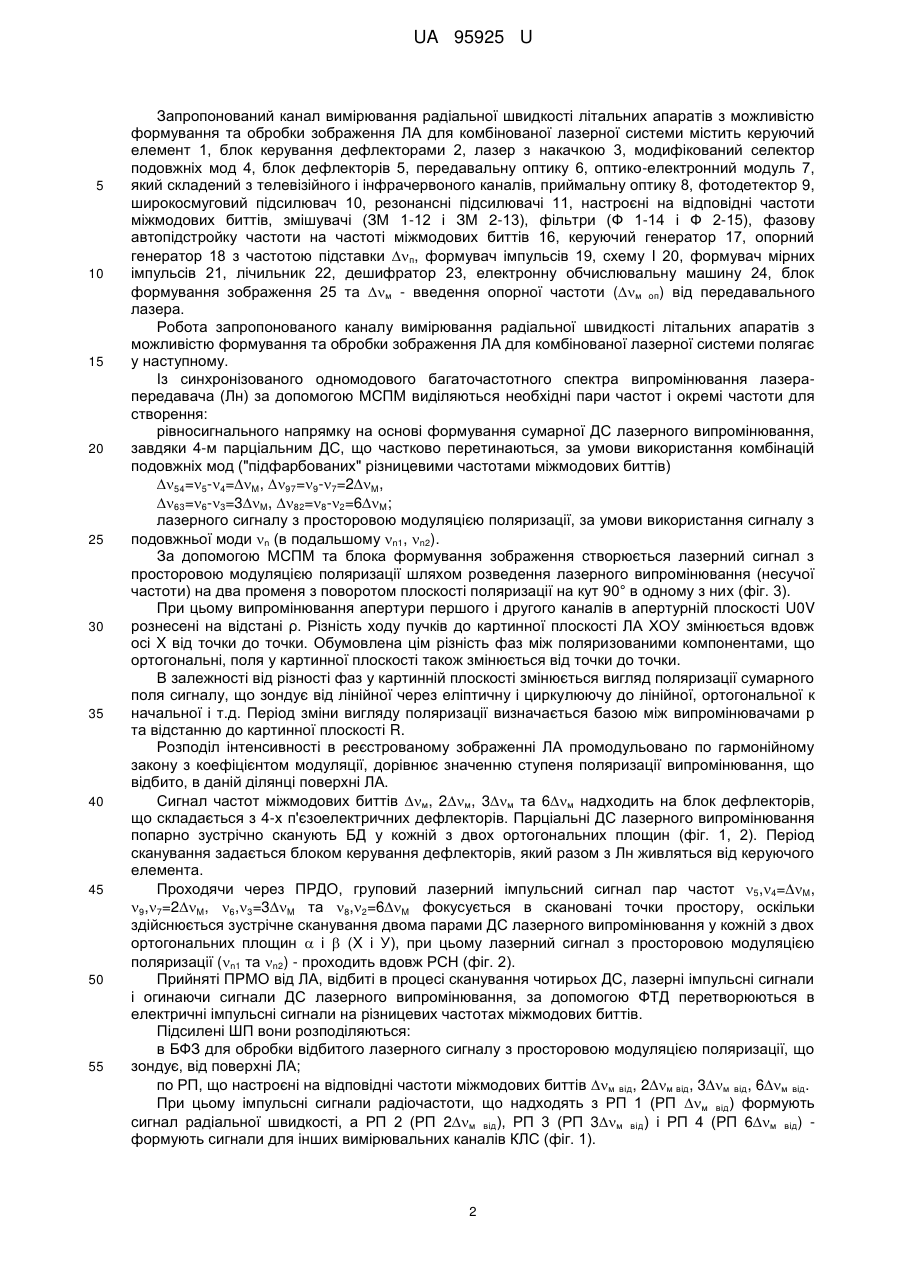

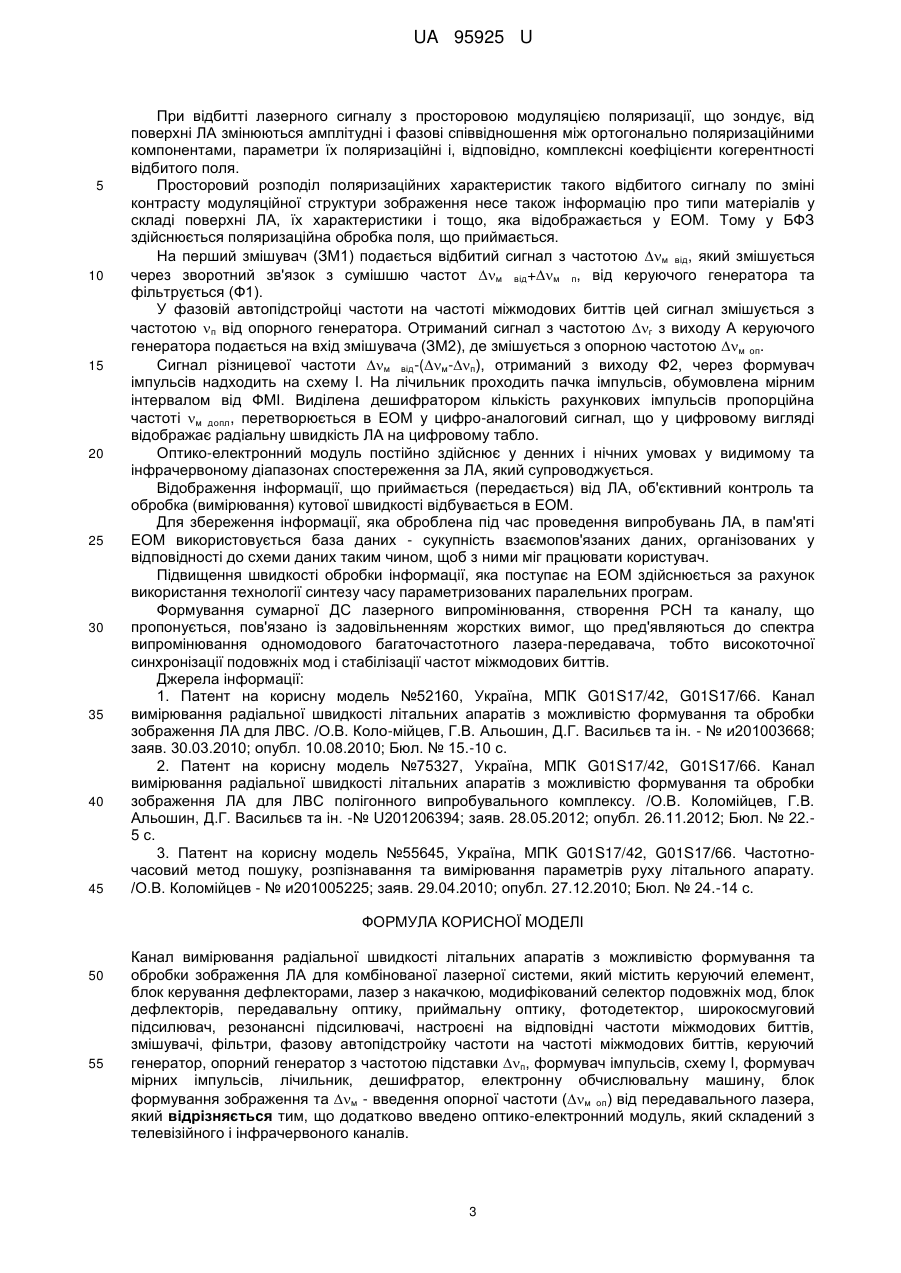

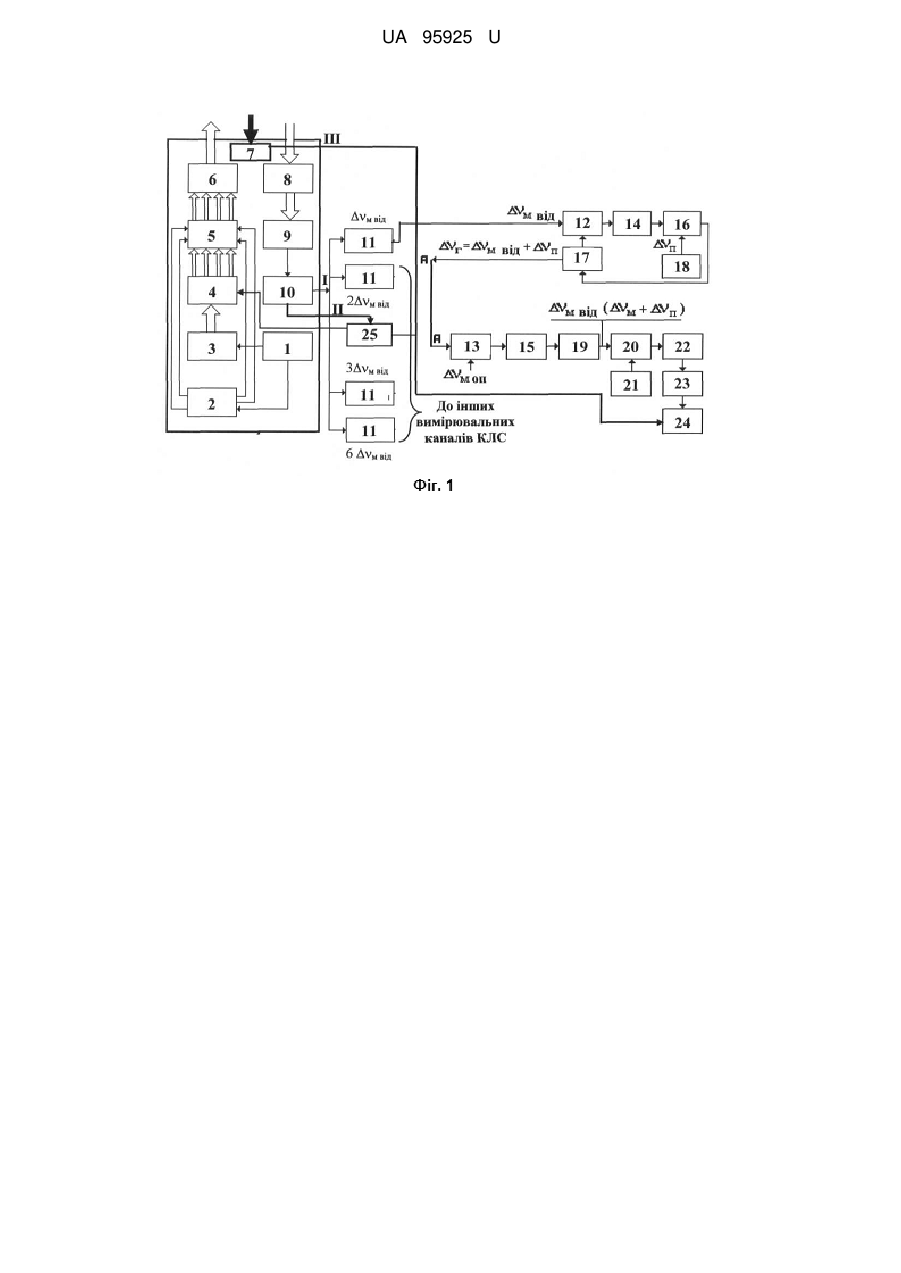

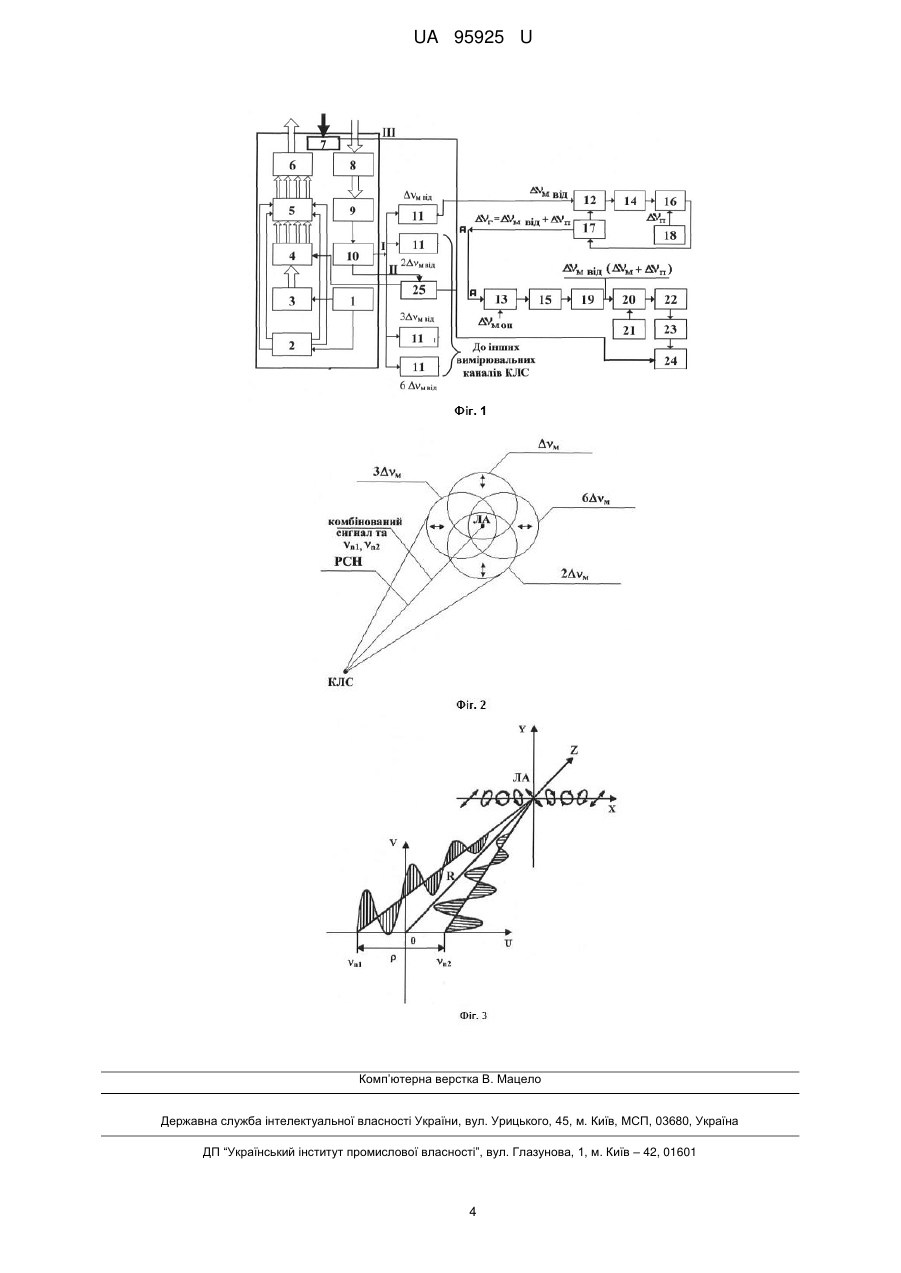

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему I, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, блок формування зображення та м - введення опорної частоти (м оп) від передавального лазера. Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 95925 U (12) UA 95925 U UA 95925 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ПІП), блок формування зображення (БФЗ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схеми І, лічильники (Лч), змішувачі (ЗМ), фільтри (Ф), формувачі мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки п, електронноцифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ) та м введення опорної частоти (м oп) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань літального апарата (ЛА). Найбільш близьким до запропонованого технічного рішення, вибраного як прототип, є "Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схеми I, лічильники, змішувачі, фільтри, формувачі мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронну обчислювальну машину (ЕОМ) та м - введення опорної частоти (м oп) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формувати і обробляти його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схеми I, лічильники, змішувачі, фільтри, формувачі мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронну обчислювальну машину та м - введення опорної частоти (м oп) від передавального лазера, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи пов'язана з використанням одномодового богаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формуванні і обробки його зображення. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: І вимірювальний сигнал; II - сигнал з просторовою модуляцією поляризації, III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. 1 UA 95925 U 5 10 15 20 25 30 35 40 45 50 55 Запропонований канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, настроєні на відповідні частоти міжмодових биттів, змішувачі (ЗМ 1-12 і ЗМ 2-13), фільтри (Ф 1-14 і Ф 2-15), фазову автопідстройку частоти на частоті міжмодових биттів 16, керуючий генератор 17, опорний генератор 18 з частотою підставки п, формувач імпульсів 19, схему I 20, формувач мірних імпульсів 21, лічильник 22, дешифратор 23, електронну обчислювальну машину 24, блок формування зображення 25 та м - введення опорної частоти (м oп) від передавального лазера. Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним ДС, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54=5-4=M, 97=9-7=2M, 63=6-3=3M, 82=8-2=6M; лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з подовжньої моди n (в подальшому n1, n2). За допомогою МСПМ та блока формування зображення створюється лазерний сигнал з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (несучої частоти) на два променя з поворотом плоскості поляризації на кут 90° в одному з них (фіг. 3). При цьому випромінювання апертури першого і другого каналів в апертурній плоскості U0V рознесені на відстані ρ. Різність ходу пучків до картинної плоскості ЛА ХОУ змінюється вдовж осі X від точки до точки. Обумовлена цім різність фаз між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами р та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Сигнал частот міжмодових биттів м, 2м, 3м та 6м надходить на блок дефлекторів, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=M, 9,7=2M, 6,3=3M та 8,2=6M фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У), при цьому лазерний сигнал з просторовою модуляцією поляризації (n1 та n2) - проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: в БФЗ для обробки відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА; по РП, що настроєні на відповідні частоти міжмодових биттів м від, 2м від, 3м від, 6м від. При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (РП м від) формують сигнал радіальної швидкості, а РП 2 (РП 2м від), РП 3 (РП 3м від) і РП 4 (РП 6м від) формують сигнали для інших вимірювальних каналів КЛС (фіг. 1). 2 UA 95925 U 5 10 15 20 25 30 35 40 45 При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, яка відображається у ЕОМ. Тому у БФЗ здійснюється поляризаційна обробка поля, що приймається. На перший змішувач (ЗМ1) подається відбитий сигнал з частотою м від, який змішується через зворотний зв'язок з сумішшю частот м від+м п, від керуючого генератора та фільтрується (Ф1). У фазовій автопідстройці частоти на частоті міжмодових биттів цей сигнал змішується з частотою п від опорного генератора. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід змішувача (ЗМ2), де змішується з опорною частотою м оп. Сигнал різницевої частоти м від-(м-п), отриманий з виходу Ф2, через формувач імпульсів надходить на схему I. На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті м допл, перетворюється в ЕОМ у цифро-аналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задовільненням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель №52160, Україна, МПК G01S17/42, G01S17/66. Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС. /О.В. Коло-мійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № и201003668; заяв. 30.03.2010; опубл. 10.08.2010; Бюл. № 15.-10 с. 2. Патент на корисну модель №75327, Україна, МПК G01S17/42, G01S17/66. Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. -№ U201206394; заяв. 28.05.2012; опубл. 26.11.2012; Бюл. № 22.5 с. 3. Патент на корисну модель №55645, Україна, MПK G01S17/42, G01S17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № и201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Канал вимірювання радіальної швидкості літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему I, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, блок формування зображення та м - введення опорної частоти (м оп) від передавального лазера, який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 3 UA 95925 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
