Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ла для комбінованої лазерної системи

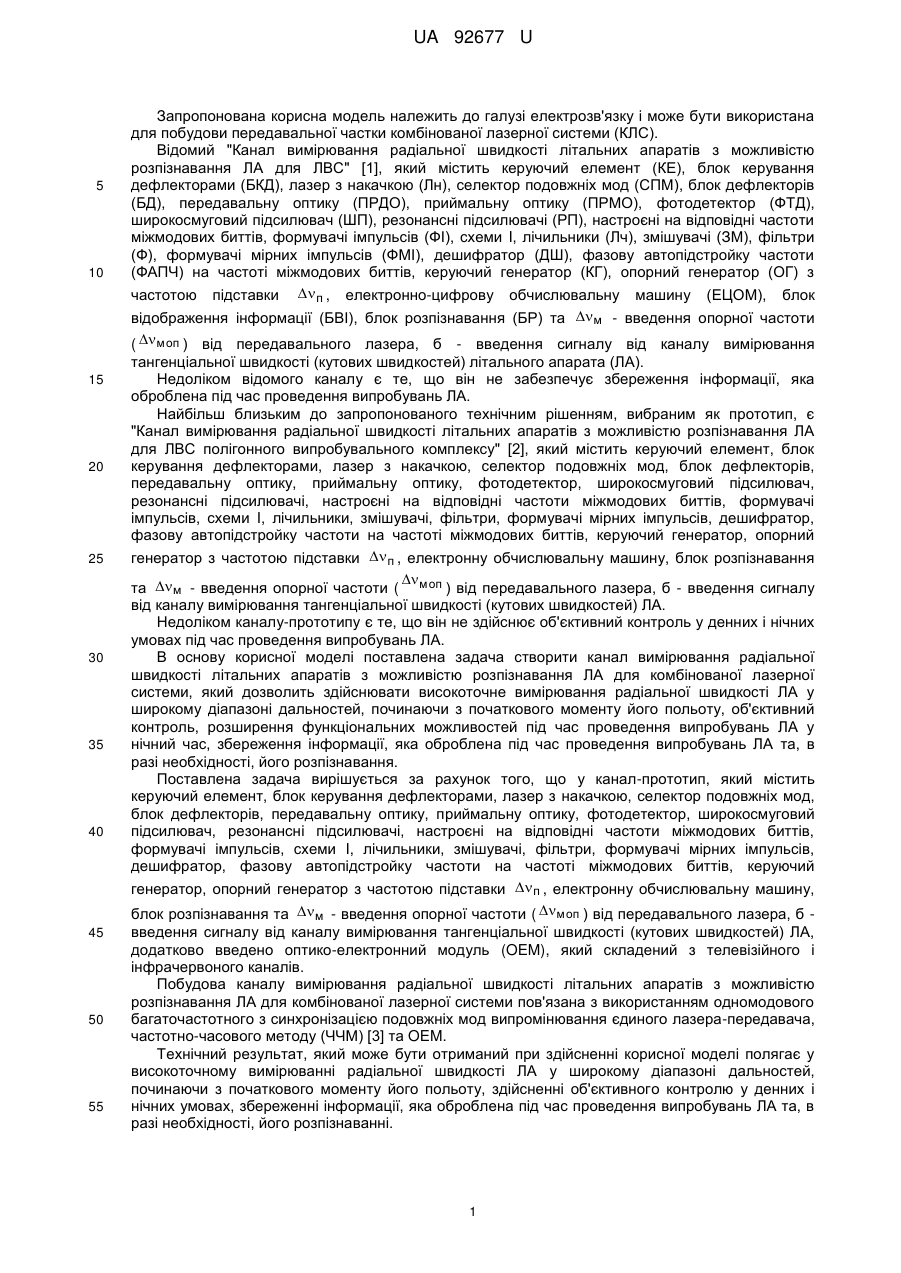

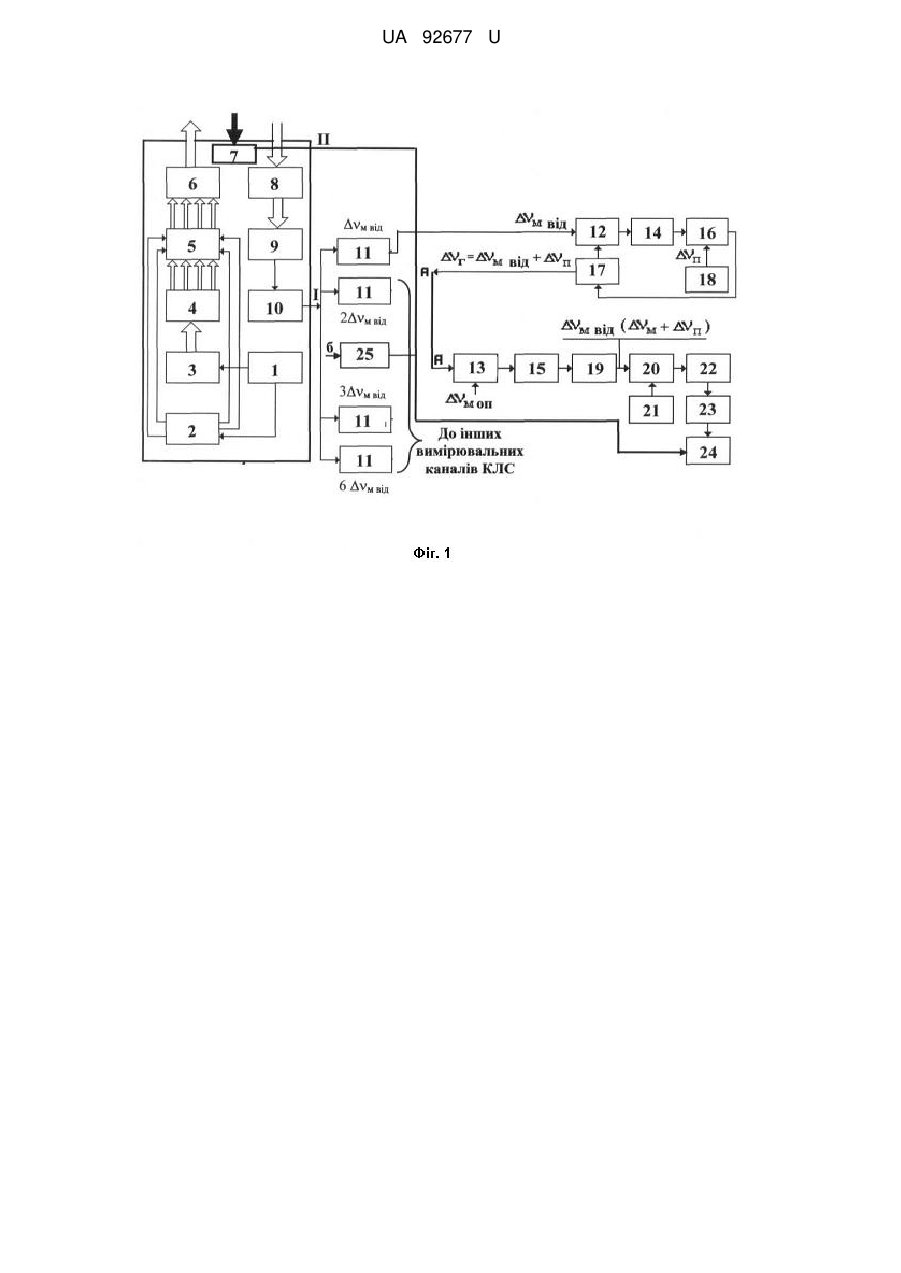

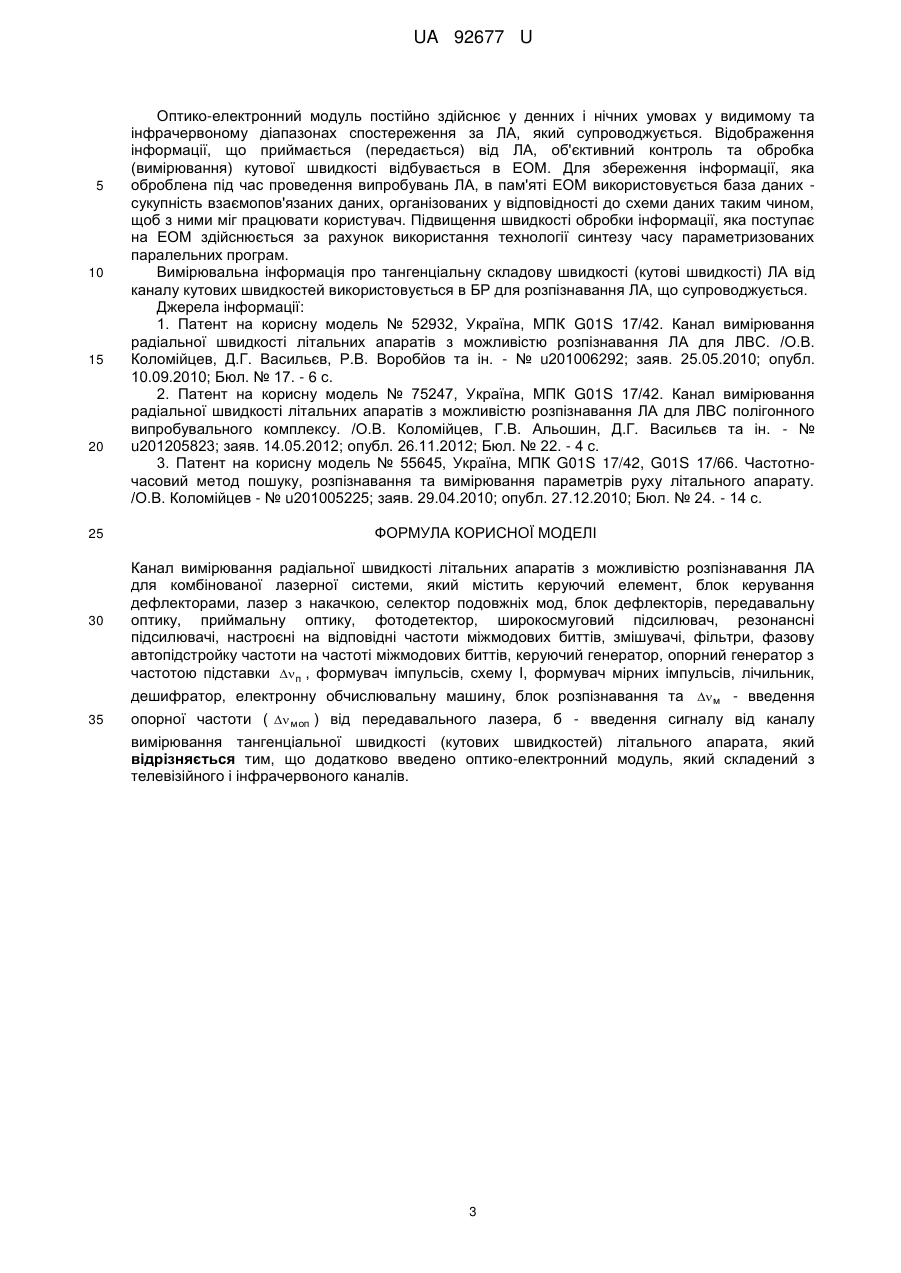

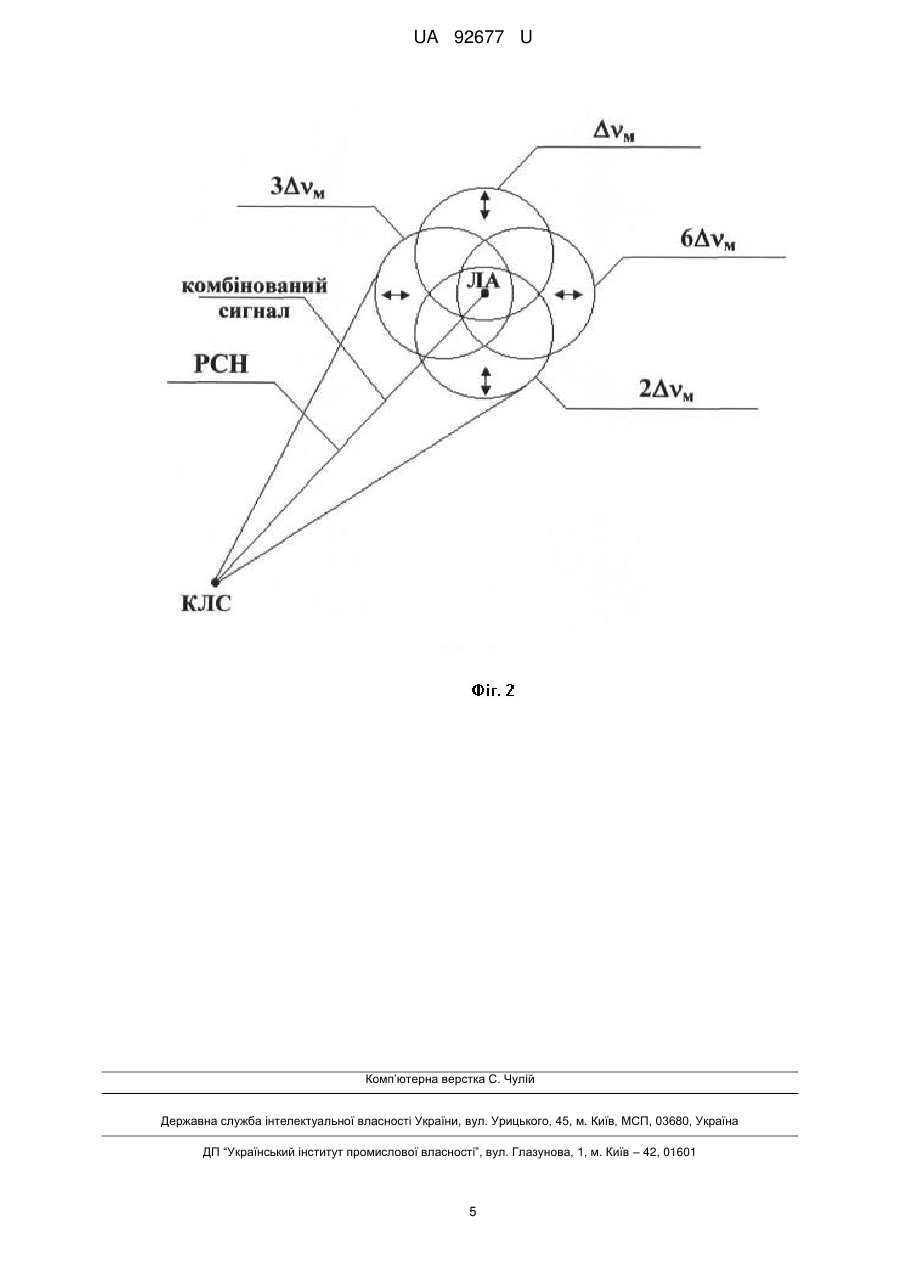

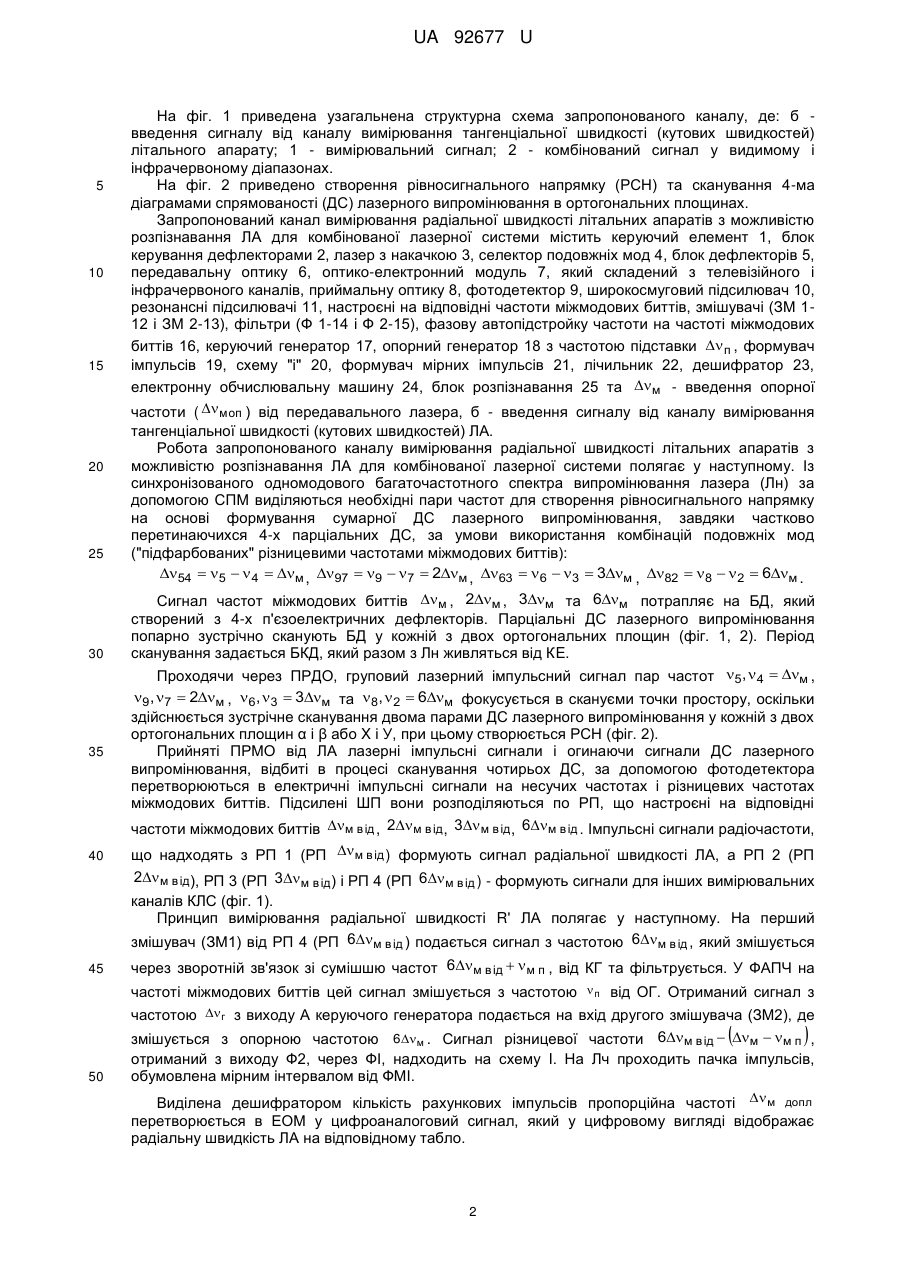

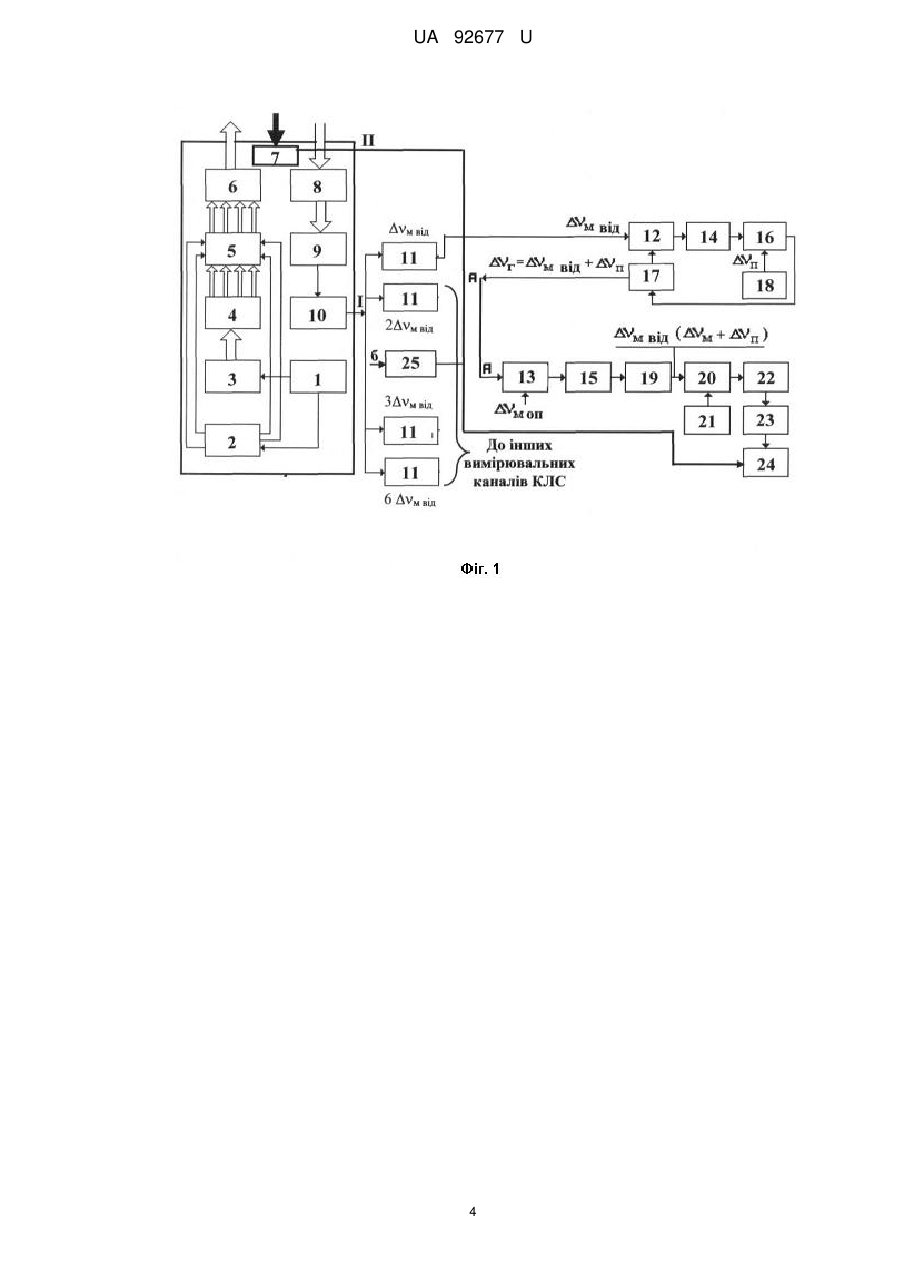

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п , формувач імпульсів, схему I, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, блок розпізнавання та м - введення опорної частоти ( м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарата. Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 92677 U (12) UA 92677 U UA 92677 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для ЛВС" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схеми I, лічильники (Лч), змішувачі (ЗМ), фільтри (Ф), формувачі мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки  п , електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ), блок розпізнавання (БР) та  м - введення опорної частоти (  м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарата (ЛА). Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для ЛВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схеми I, лічильники, змішувачі, фільтри, формувачі мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки  п , електронну обчислювальну машину, блок розпізнавання  та  м - введення опорної частоти ( м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схеми I, лічильники, змішувачі, фільтри, формувачі мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки  п , електронну обчислювальну машину, блок розпізнавання та  м - введення опорної частоти (  м оп ) від передавального лазера, б введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи пов'язана з використанням одномодового багаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнаванні. 1 UA 92677 U 5 10 15 20 25 30 35 40 На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: б введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарату; 1 - вимірювальний сигнал; 2 - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод 4, блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, настроєні на відповідні частоти міжмодових биттів, змішувачі (ЗМ 112 і ЗМ 2-13), фільтри (Ф 1-14 і Ф 2-15), фазову автопідстройку частоти на частоті міжмодових биттів 16, керуючий генератор 17, опорний генератор 18 з частотою підставки  п , формувач імпульсів 19, схему "і" 20, формувач мірних імпульсів 21, лічильник 22, дешифратор 23, електронну обчислювальну машину 24, блок розпізнавання 25 та  м - введення опорної частоти (  м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА. Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазера (Лн) за допомогою СПМ виділяються необхідні пари частот для створення рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючихся 4-х парціальних ДС, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): 54  5   4  м , 97  9  7  2м ,  63   6  3  3м , 82  8   2  6м . Сигнал частот міжмодових биттів  м , 2м , 3м та 6м потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КE. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5 ,  4  м , 9 , 7  2м ,  6 , 3  3м та 8 ,  2  6м фокусується в скануєми точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β або X і У, при цьому створюється РСН (фіг. 2). Прийняті ПРМО від ЛА лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються по РП, що настроєні на відповідні частоти міжмодових биттів м в ід , 2 м в ід, 3 м в ід , 6 м в ід . Імпульсні сигнали радіочастоти, що надходять з РП 1 (РП м в ід ) формують сигнал радіальної швидкості ЛА, а РП 2 (РП 2 м в ід), РП 3 (РП 3 м в ід ) і РП 4 (РП 6 м в ід ) - формуютьсигнали для інших вимірювальних каналів КЛС (фіг. 1). Принцип вимірювання радіальної швидкості R' ЛА полягає у наступному. На перший змішувач (ЗМ1) від РП 4 (РП 6 м в ід ) подається сигнал з частотою 6 м в ід , який змішується 45 через зворотній зв'язок зі сумішшю частот 6 м в ід   м п , від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою  п від ОГ. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6м . Сигнал різницевої частоти 6м в ід  м  м п , отриманий з виходу Ф2, через ФІ, надходить на схему I. На Лч проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті  м допл  50  перетворюється в ЕОМ у цифроаналоговий сигнал, який у цифровому вигляді відображає радіальну швидкість ЛА на відповідному табло. 2 UA 92677 U 5 10 15 20 25 30 35 Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БР для розпізнавання ЛА, що супроводжується. Джерела інформації: 1. Патент на корисну модель № 52932, Україна, МПК G01S 17/42. Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для ЛВС. /О.В. Коломійцев, Д.Г. Васильєв, Р.В. Воробйов та ін. - № u201006292; заяв. 25.05.2010; опубл. 10.09.2010; Бюл. № 17. - 6 с. 2. Патент на корисну модель № 75247, Україна, МПК G01S 17/42. Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для ЛВС полігонного випробувального комплексу. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201205823; заяв. 14.05.2012; опубл. 26.11.2012; Бюл. № 22. - 4 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки  п , формувач імпульсів, схему I, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, блок розпізнавання та  м - введення опорної частоти (  м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарата, який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 3 UA 92677 U 4 UA 92677 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
