Рекламно-інформаційний стенд

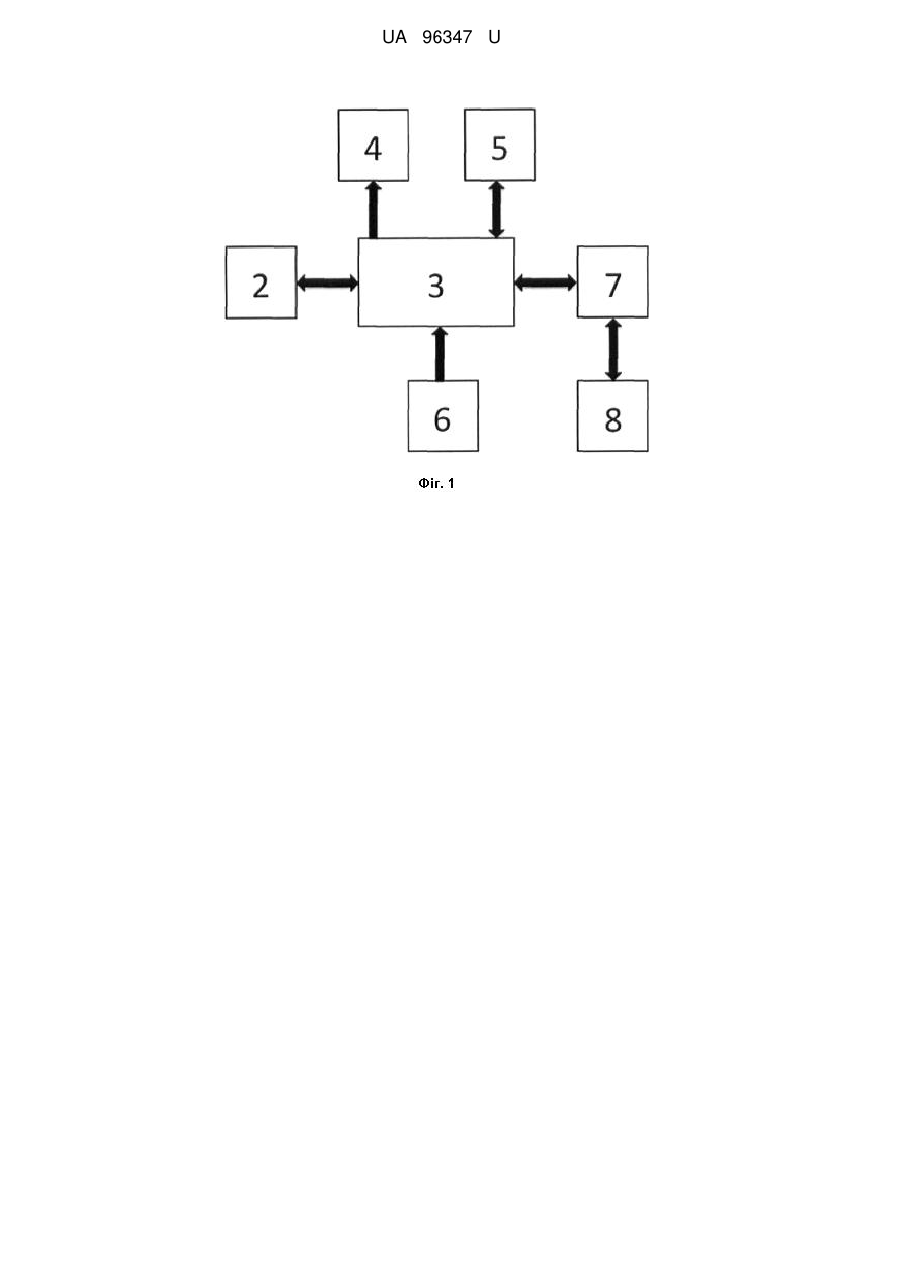

Реферат: Рекламно-інформаційний стенд містить з'єднані між собою відтворюючий пристрій, який виконаний у вигляді дисплея, блок управління та контролю, звукову систему, блок пам'яті, джерело живлення. Крім цього, включає апаратний інтерфейс, функціонально з'єднаний з блоком управління та контролю, причому всі елементи стенда розміщені в захисному вертикальному корпусі, на щонайменше одній стороні якого розміщений дисплей, а площа екрана дисплея становить 40-80 % від площі вертикальної сторони стенда. UA 96347 U (12) UA 96347 U UA 96347 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рекламно-інформаційних технологій і може бути використана для розповсюдження реклами та інформації за допомогою рідкокристалічних екранів в закритих приміщеннях, наприклад в торгових закладах, бізнес-центрах, на виставках, освітніх та інших заходах. Відомий електронний відеожурнал (Патент України № 52198, МПК G06F 15/00, опубл. 10.08.2010, Бюл. № 15, 2010 p.), що містить зв'язані між собою пристрій введення/виведення інформації, блок пам'яті, відтворюючий пристрій, засіб управління відеорядом, в якому відтворюючий пристрій виконаний у вигляді монітора, закріпленого на стійці або на суцільній поверхні вертикально, а засіб управління відеорядом виконаний з можливістю забезпечення ефекту перегортання сторінок журналу, причому кожна сторінка знаходиться у полі зору не менше 5 секунд і містить одночасно комерційну інформацію і інформацію некомерційного характеру. Недоліком даного рішення є незначні розміри монітора, що спричинює невисоку ефективність подачі інформації. Крім того, робота даного відеожурналу здійснюється при використанні спеціальної програми, що значно звужує область використання пристрою. Відомий пристрій комбінованої реклами (Патент РФ № 74000, МПК G09F27/00, опубл. 10.06.2008 p.), що містить інформаційний носій, виконаний у вигляді персональної ЕОМ, та інформаційний екран у вигляді моніторів, систему відтворення звукової інформації, підсилювач, в якому інформаційні екрани у вигляді моніторів встановлені в поле зору покупців, наприклад, над касовим терміналом, а система відтворення звукової інформації виконана у вигляді акустичних колонок, встановлених уздовж стінок замкнутого приміщення-магазину та/або на стелі, і з'єднана через підсилювач з інформаційним носієм, сполученим з інформаційними екранами через розподільник каналів і підсилювач відеосигналу, встановлений на кожному каналі. Інформаційний екран може бути виконаний у вигляді телевізорів або плазмових панелей або рідкокристалічних панелей. Недоліком даного рішення є те, що: - розміщення системи відтворення звукової інформації окремо від відтворюючих пристроїв (моніторів) створює ефект невизначеного рекламування, що знижує сприйняття реклами; - встановлення моніторів, наприклад над касовими терміналами також знижує сприйняття реклами; - в пристрої не передбачено постійної зміни інформації, яка відтворюється на екранах моніторів. Дане технічне рішення вибране за прототип. В основу корисної моделі поставлена задача вдосконалення відомого рекламноінформаційного стенда, в якому завдяки новому конструктивному виконанню та введенню нових елементів та зв'язків між ними, досягається забезпечення постійного оновлення інформації, яка зберігається в блоці пам'яті для трансляції на дисплеї, та можливість отримання зі стенду даних про його технічні характеристики та їх зміну в режимі реального часу. Поставлена задача вирішується тим, що запропонований рекламно-інформаційний стенд, який містить з'єднані між собою відтворюючий пристрій, який виконаний у вигляді дисплея, блок управління та контролю, звукову систему, блок пам'яті, джерело живлення, який згідно з корисною моделлю, включає апаратний інтерфейс, функціонально з'єднаний з блоком управління та контролю, причому всі елементи стенду розміщені в захисному вертикальному корпусі, на щонайменше одній стороні якого розміщений дисплей, а площа екрана дисплея становить 40-80 % від площі вертикальної сторони стенда. Крім того, блок управління та контролю через технології дротових та/або бездротових з'єднань з'єднаний з сервером управління, а стенд додатково обладнаний щонайменше одним пристроєм регулювання температури, датчиком температури, напруги, сигналізації та детектором руху. Забезпечення запропонованого рекламно-інформаційного стенда апаратним інтерфейсом дозволяє через будь-який носій інформації (наприклад, плеєр із вбудованим картридером або інші накопичувані з інтерфейсом USB, HDMI, MicroUSB, SD card, MicroSD) здійснювати оновлення інформації, яка зберігається в блоці пам'яті пристрою для наступної трансляції на екрані дисплея. Крім того, забезпечення запропонованого рекламно-інформаційного стенда апаратним інтерфейсом дозволяє, наприклад, через цифровий медіаплеєр здійснювати оновлення інформації на екрані дисплею в режимі реального часу за технологією стрима (тобто, здійснювати безперервну трансляцію мультимедіа (контенту), яка надходить від провайдера потокового мовлення). Пристрій має можливість програвання потокового відео- або аудіоконтенту за допомогою Wi-Fi з Інтернету або локальної мережі. Як приклад, для використання пристрою користувачеві потрібно обрати джерело контенту і за допомогою веб-браузера чи спеціальної програми на 1 UA 96347 U 5 10 15 20 25 30 35 40 45 50 55 60 персональному комп'ютері або в підтримуваному додатку на своєму мобільному пристрої для потокового відтворення на екрані дисплея. Якість зображення потокового відео залежить від обчислювальної потужності комп'ютера, який є джерелом трансляції стрима, та від відповідності мінімальним системним вимогам, необхідним для програвання потокового відео. Розміщення всіх елементів стенда в захисному корпусі, дозволяє, встановлювати даний стенд в будь-якому зручному місці (не потрібне додаткове кріплення системи відтворення звукової інформації встановлених уздовж стінок замкнутого приміщення-магазину та/або на стелі, як в прототипі), крім того, всі елементи стенда захищені від стороннього втручання. В запропонованому технічному рішенні площі екрана дисплея становить 40-80 % від площі вертикальної сторони стенда, що забезпечує збільшення корисної площі для відтворення інформації. З'єднання блоку управління та контролю за допомогою технології дротових з'єднань та/або технології бездротових з'єднань з сервером управління надає змогу управляти контентом (інформацією, яка транслюється на дисплеях) на відстані. Обладнання даного стенда датчиками температури надає можливість включати/виключати пристрої регулювання температури при ситуації підвищення або пониження температури. Наприклад, при температурі +30 °C здійснюється автоматичне включення пристроїв пониження температури (вентиляторів), які своєю роботою понижують температуру всередині корпусу стенда. Датчик сигналізації призначений для запобігання ситуацій несанкціонованого втручання в роботу стенда. Детектор руху дає можливість автоматичного включення стенда або включення певного контенту у випадку наближення людей. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображена функціональна схема запропонованого рекламно-інформаційного стенда, а на Фіг. 2 - зовнішній вигляд запропонованого рекламно-інформаційного стенда. Рекламно-інформаційний стенд складається з захисного вертикального корпусу 1, на щонайменше одній стороні якого знаходиться відтворюючий пристрій, який виконаний у вигляді дисплея 2. Стенд включає блок управління та контролю 3, звукову систему 4, блок пам'яті 5, джерело живлення 6, апаратний інтерфейс 7, функціонально з'єднаний з блоком управління та контролю 3. Стенд додатково обладнаний щонайменше одним пристроєм регулювання температури, датчиком температури, датчиком напруги, датчиком сигналізації та детектором руху (не показані). Блок управління та контролю 3 через апаратний інтерфейс 3 за допомогою технології дротових та/або бездротових з'єднань з'єднаний з сервером управління 8. Для виконання корпусу використано матеріал, який забезпечує жорсткість конструкції, наприклад акрил, пластик або інший. Площа екрана дисплея становить 40-80 % від площі вертикальної сторони стенда. Наприклад, якщо: - розмір дисплея становить 35 дюймів, то стенд має розміри: висота 180 см, а ширина 47,6 см; - розмір дисплея становить 40 дюймів, то стенд має розміри: висота 185 см, а ширина 54 см; - розмір дисплея становить 46 дюймів то стенд має розміри: висота 190 см, а ширина 61 см; - розмір дисплея становить 50 дюймів, то стенд має розміри: висота 195 см, а ширина 66 см; - розмір дисплея становить 55 дюймів, то стенд має розміри: висота 205 см, а ширина 72 см; - розмір дисплея становить 60 дюймів, то стенд має розміри: висота 210см, а ширина 79 см; - розмір дисплея становить 65 дюймів, то стенд має розміри: висота 220 см, а ширина 84 см; - розмір дисплея становить 70 дюймів, то стенд має розміри: висота 230 см, а ширина 91 см; - розмір дисплея становить 80 дюймів, то стенд має розміри: висота 235 см, а ширина 104 см; - розмір дисплея становить 85 дюймів, то стенд має розміри: висота 240 см, а ширина 110 см; - розмір дисплея становить 90дюймів, то стенд має розміри: висота 245 см, а ширина 117 см. Запропонований стенд може бути виконаний з двома дисплеями, тобто на кожній стороні корпусу будуть знаходитися дисплеї. Рекламно-інформаційний стенд використовують наступним чином. Стенд встановлюється у визначеному місці, наприклад в приміщенні бізнес-центру, та підключається до електричного живлення. На будь-який носій інформації завантажують контент (рекламну інформацію). Даний носій інформації з контентом через апаратний інтерфейс 7 передає контент на блок управління та контролю 3 інформацію з контентом, яка зберігається в 2 UA 96347 U 5 10 15 20 блоці пам'яті 5. Блок управління та контролю 3 керує трансляцією зображення на дисплеї 2 одночасно з відтворенням звуку на звуковій системі 4, наприклад на динаміках, які вбудовані в корпус 1. Відповідно налаштуванням, які передаються через апаратний інтерфейс 7, здійснюється автоматичне включення/виключення пристрою. Блок управління та контролю 3 зв'язаний з усіма датчиками, які призначені для визначення та контролю стану пристрою. Для того, щоб змінити контент, потрібно замінити носій інформації. Запропонований стенд може бути підключений до мережі Інтернет та відповідно до сервера управління 8. Таке підключення здійснюють за допомогою дротового або бездротового з'єднання через апаратний інтерфейс 7. На сервер завантажують контент, який буде транслюватися на стенді, та налаштування роботи стенда (час включення/виключення, тривалість показу певної інформації та інше). З сервера дана інформація надходить на блок управління та контролю 3, який керує роботою стенда. З сервера є віддалений доступ до управління стенда (зміна часу показу контенту, зміна звуку, яскравості, контроль живлення, здійснення перезавантаження стенда, налаштування роботи дисплея та інше). В свою чергу блок управління та контролю 3 відправляє на сервер 8 дані про стан стенда, а саме: яскравість, контрастність, насиченість екрану, гучність звукової системи, дані режиму роботи (наприклад, стенд знаходиться в стані "офлайн" або "онлайн", чи здійснюється в даний час завантаження контенту), температура на різних елементах стенда, напруга, сигналізація, присутність людей та інше. Запропонований рекламно-інформаційний стенд є надійним та зручним в експлуатації, і може бути серійно виготовлений в умовах сучасного промислового виробництва з використанням стандартних матеріалів, вузлів і комплектуючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Рекламно-інформаційний стенд, який містить з'єднані між собою відтворюючий пристрій, який виконаний у вигляді дисплея, блок управління та контролю, звукову систему, блок пам'яті, джерело живлення, який відрізняється тим, що включає апаратний інтерфейс, функціонально з'єднаний з блоком управління та контролю, причому всі елементи стенда розміщені в захисному вертикальному корпусі, на щонайменше одній стороні якого розміщений дисплей, а площа екрана дисплея становить 40-80 % від площі вертикальної сторони стенда. 2. Рекламно-інформаційний стенд за п. 1, який відрізняється тим, що блок управління та контролю через технології дротових та/або бездротових з'єднань з'єднаний з сервером управління, а стенд додатково обладнаний щонайменше одним пристроєм регулювання температури, датчиком температури, напруги, сигналізації та детектором руху. 3. Рекламно-інформаційний стенд за пп. 1-2, який відрізняється тим, що для виконання корпусу використано матеріал, який забезпечує жорсткість конструкції. 3 UA 96347 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
