Рекламно-інформаційний стенд

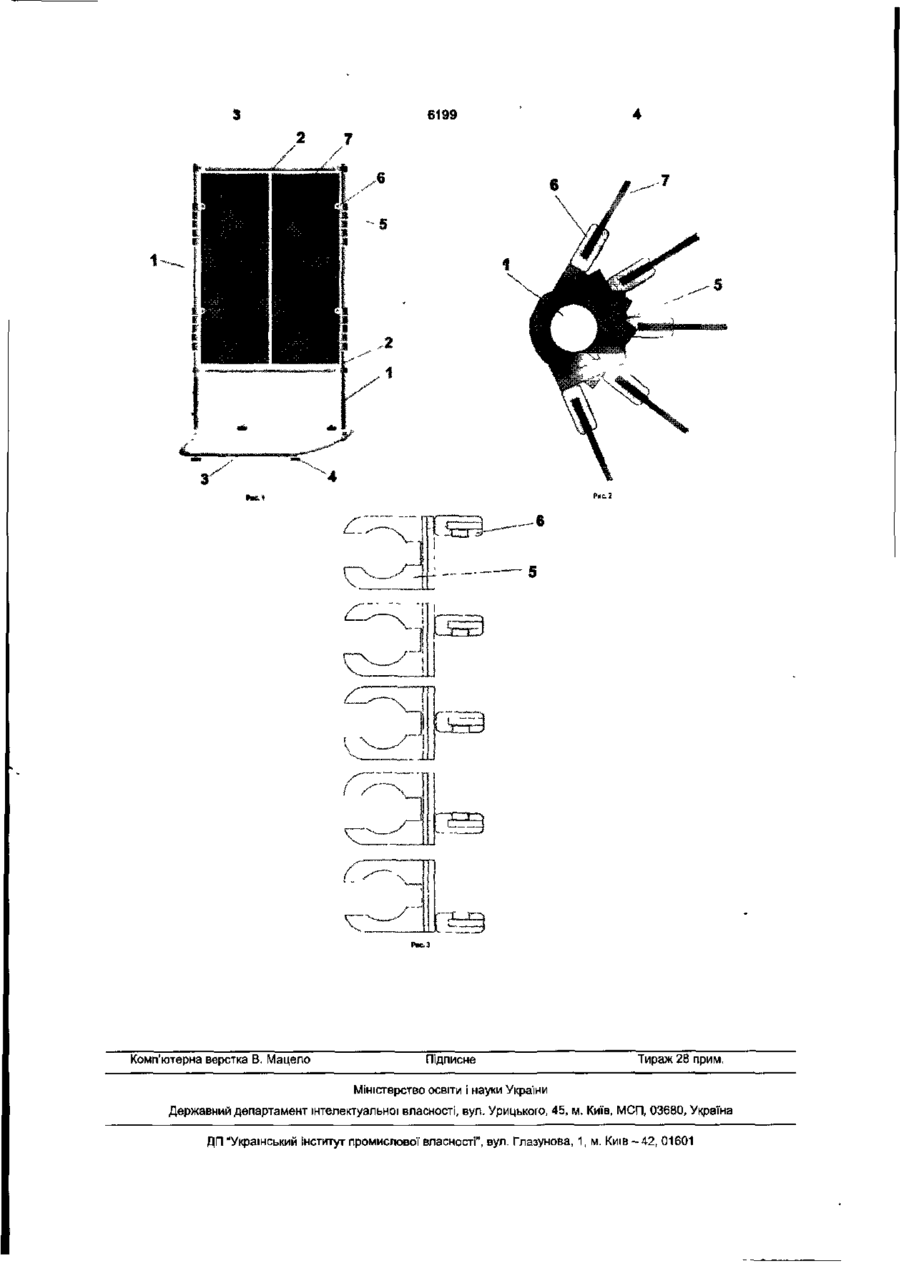

Рекламно-інформаційний стенд, що містить вертикальну стійку та набір планшетів, розміщених Корисна модель стосується систем оргтехніки і може бути використана для демонстрації рекламної, інформативної", навчальної та наглядної інформації. Відомий демонстраційний стенд [Патент США №6 195 923, Кл G09F11/02, публ 1998р], який містить вертикальну стійку та набір планшетів, розміщених на стійці з можливістю обертання навколо неї на 360°. Проте такий стенд є громістким, складним за конструкцією та незручним у використанні. В основу корисної моделі поставлене завдання спростити стенд та зробити його зручнішим у використанні Поставлене завдання досягається тим, що рекламно-інформаційний стенд, який містить вертикальну стійку та набір планшетів, розміщених на стійці з можливістю обертання навколо неї на 360°, згідно з корисною моделлю, додатково містить ще одну вертикальну стійку з розміщеними на ній планшетами з можливістю обертання навколо неї на 360°, стійки зверху та знизу з'єднані поперечними планками, а нижня їх частина прикріплена до опори любої геометричної форми з ніжками, планшети на стійках розміщені в проміжку між поперечними планками на шарнірах за допомогою фіксаторів. Використання додаткової вертикальної стійки дозволяє компактніше розмістити планшети в два на стійці, з можливістю обертання навколо неї на 360°, який відрізняється тим, що додатково містить ще одну вертикальну стійку з розміщеними на ній планшетами з можливістю обертання навколо неї на 360°, стійки зверху та знизу з'єднані поперечними планками, а нижня їх частина прикріплена до опори будь-якої геометричної форми з ніжками, планшети на стійках розміщені в проміжку між поперечними планками на шарнірах за допомогою фіксаторів. ряди, а кріплення планшетів фіксаторами, які з'єднані з шарнірами дозволяє зручно перелистувати планшети на 360° у вигляді книжки, що є зручним у використанні, а також при необхідності дає можливість швидко їх замінити На Рис 1 зображений рекламноінформаційний стенд, загальний вигляд; на Рис.2 схема розміщення шарнірів з фіксаторами планшетів на стійці, вигляд зверху; на Рис.З - схема розміщення фіксаторів на шарнірах. Рекламно-інформаційний стенд складається з двох вертикальних стійок 1, які зверху та знизу з'єднані поперечними планками 2, нижня частина стійок прикріплена до опори 3 любої геометричної форми з ніжками 4. Між поперечними планками 2 на стійках 1 на шарнірах 5 за допомогою фіксаторів 6 розміщені планшети 7 у вигляді книжки з можливість обертання навколо стійок 1 на 360". Стенд використовують таким чином. На стійки 1 встановлюють необхідну кількість шарнірів 5 з фіксаторами б і послідовно зверху до низу фіксаторами б прикріплюють планшети 7 (Рис.2). Для можливості послідовного розміщення планшетів 7 у вигляді книжки, кожен наступний шарнір 5 з фіксатором 6 зміщений на деякий кут (на товщину планшету) від попереднього (Рис.З). Якщо планшети 7 великі за розміром їх кріплять за допомогою двох фіксаторів 6 зверху і знизу. О) ко 6199 Комп'ютерна верстка В. Мацепо Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
