Паливний кавітатор
Номер патенту: 97284
Опубліковано: 10.03.2015
Автори: Лєвтєров Антон Михайлович, Бганцев Валерій Микитович, Авраменко Андрій Миколайович, Мараховський Володимир Петрович

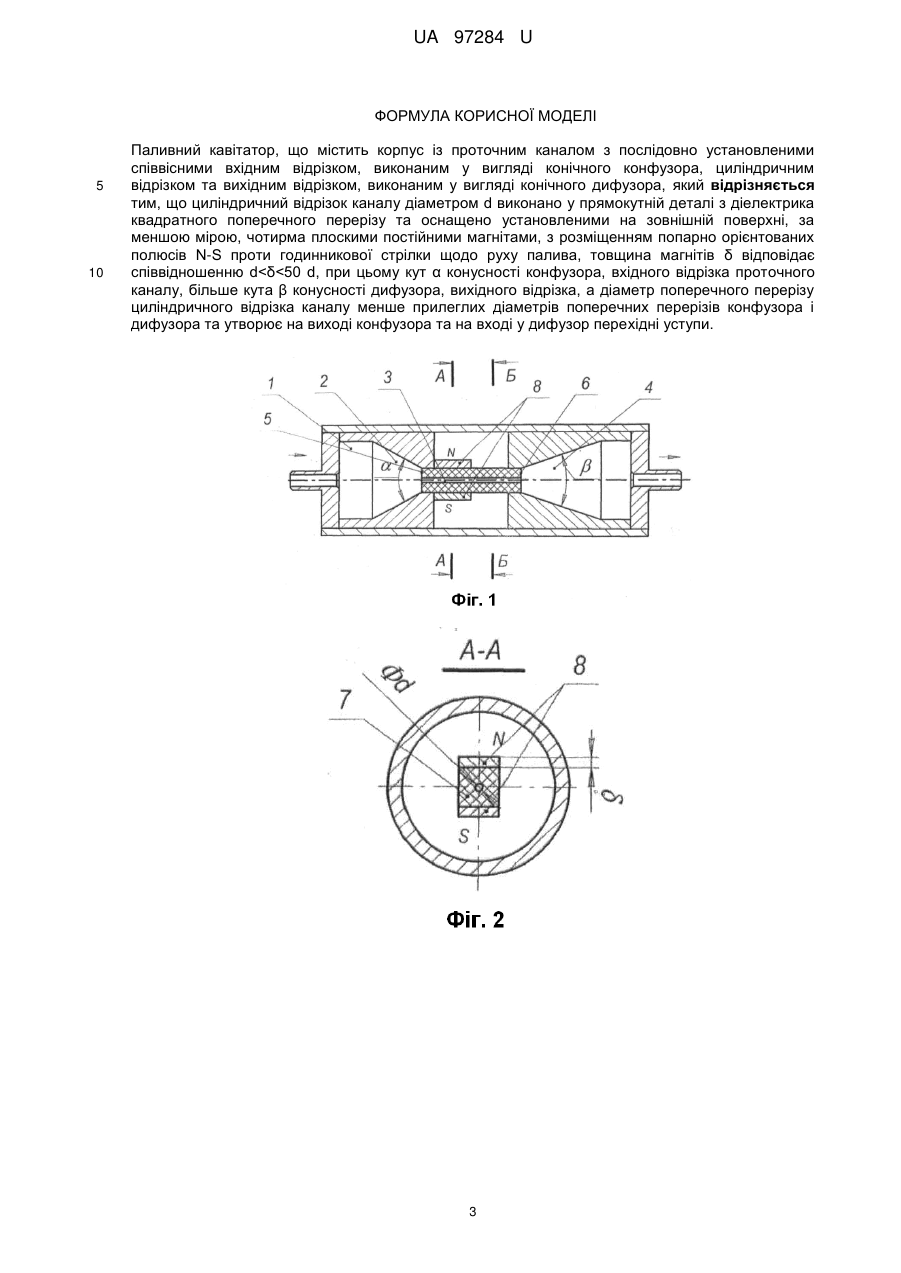

Формула / Реферат

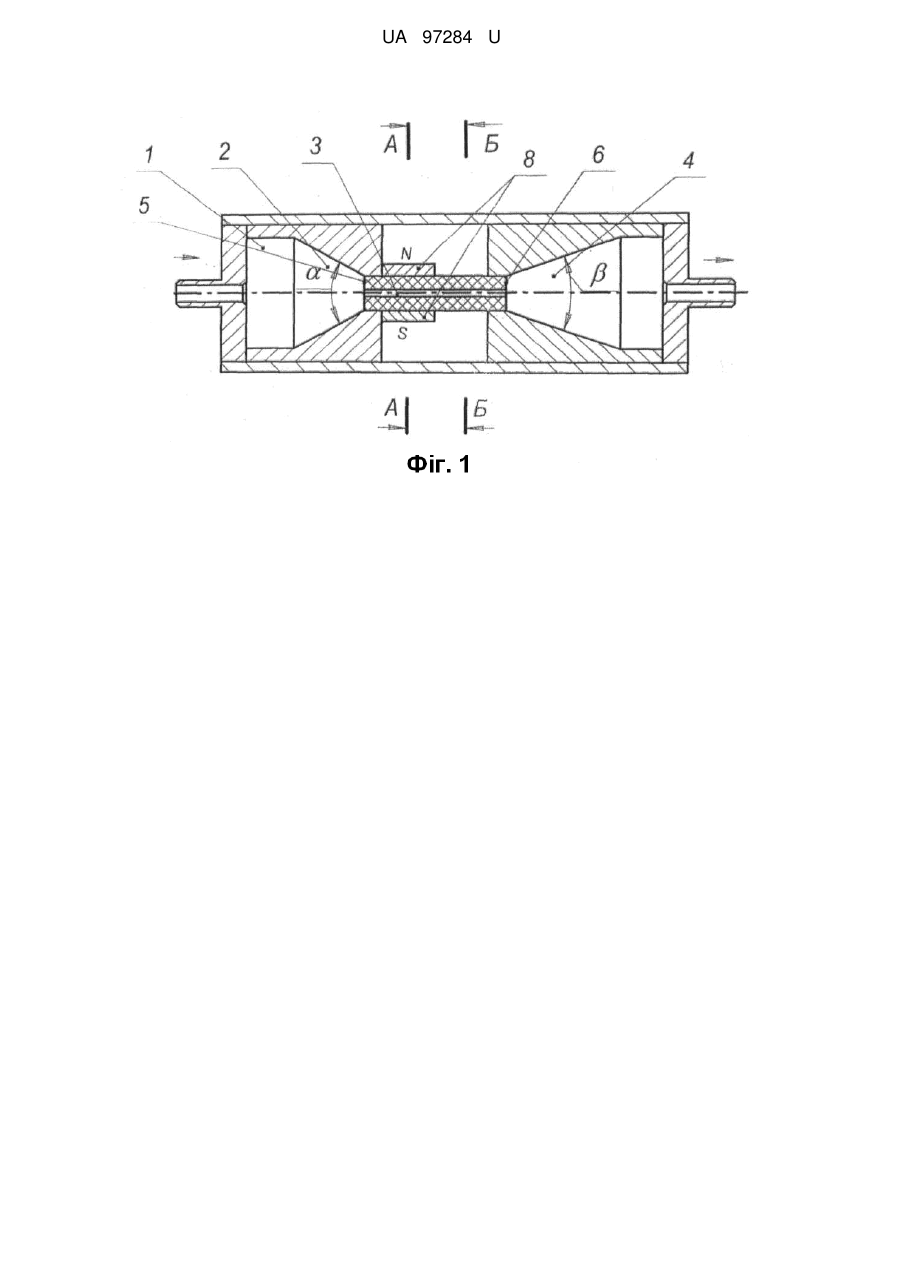

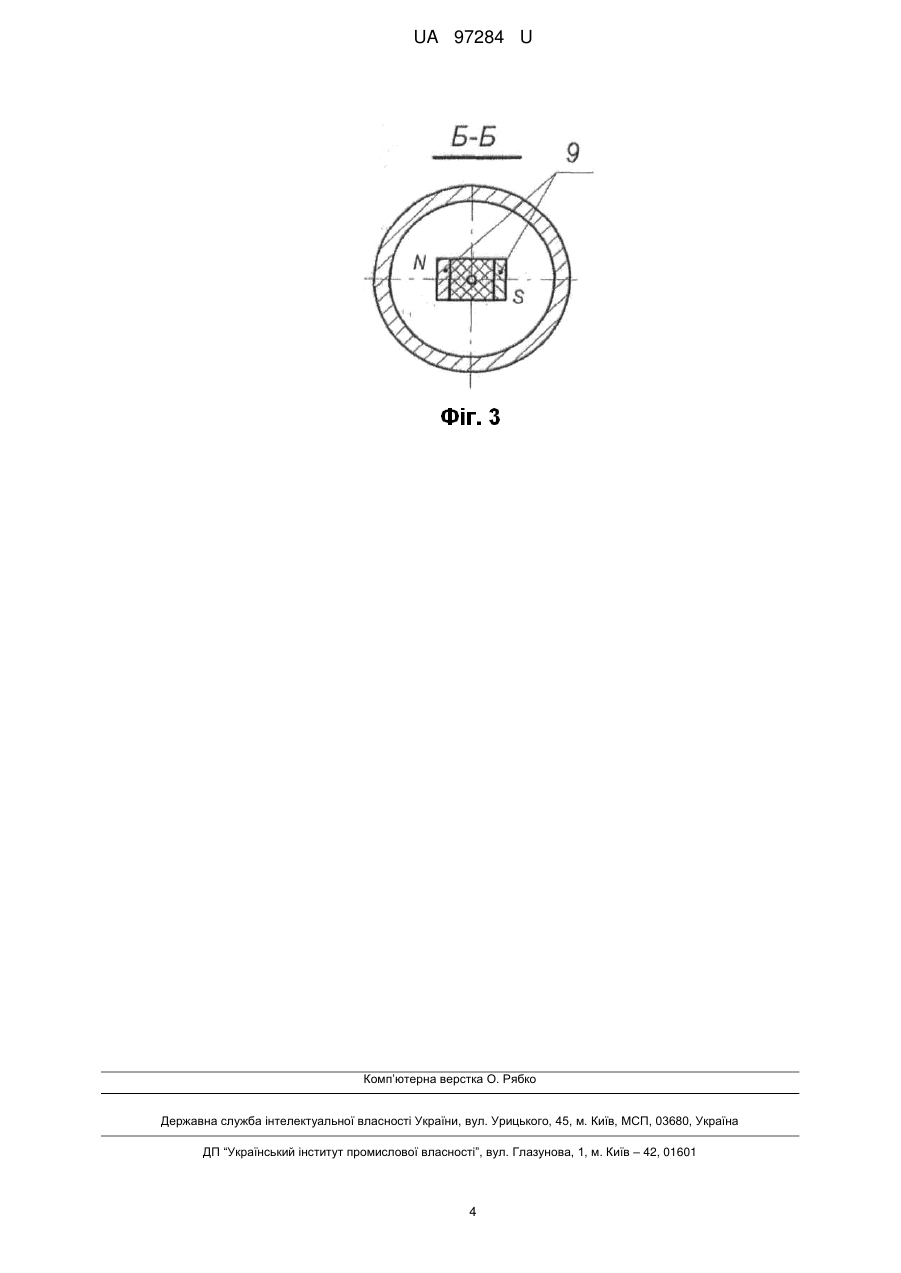

Паливний кавітатор, що містить корпус із проточним каналом з послідовно установленими співвісними вхідним відрізком, виконаним у вигляді конічного конфузора, циліндричним відрізком та вихідним відрізком, виконаним у вигляді конічного дифузора, який відрізняється тим, що циліндричний відрізок каналу діаметром d виконано у прямокутній деталі з діелектрика квадратного поперечного перерізу та оснащено установленими на зовнішній поверхні, за меншою мірою, чотирма плоскими постійними магнітами, з розміщенням попарно орієнтованих полюсів N-S проти годинникової стрілки щодо руху палива, товщина магнітів δ відповідає співвідношенню d<δ<50 d, при цьому кут α конусності конфузора, вхідного відрізка проточного каналу, більше кута β конусності дифузора, вихідного відрізка, а діаметр поперечного перерізу циліндричного відрізка каналу менше прилеглих діаметрів поперечних перерізів конфузора і дифузора та утворює на виході конфузора та на вході у дифузор перехідні уступи.

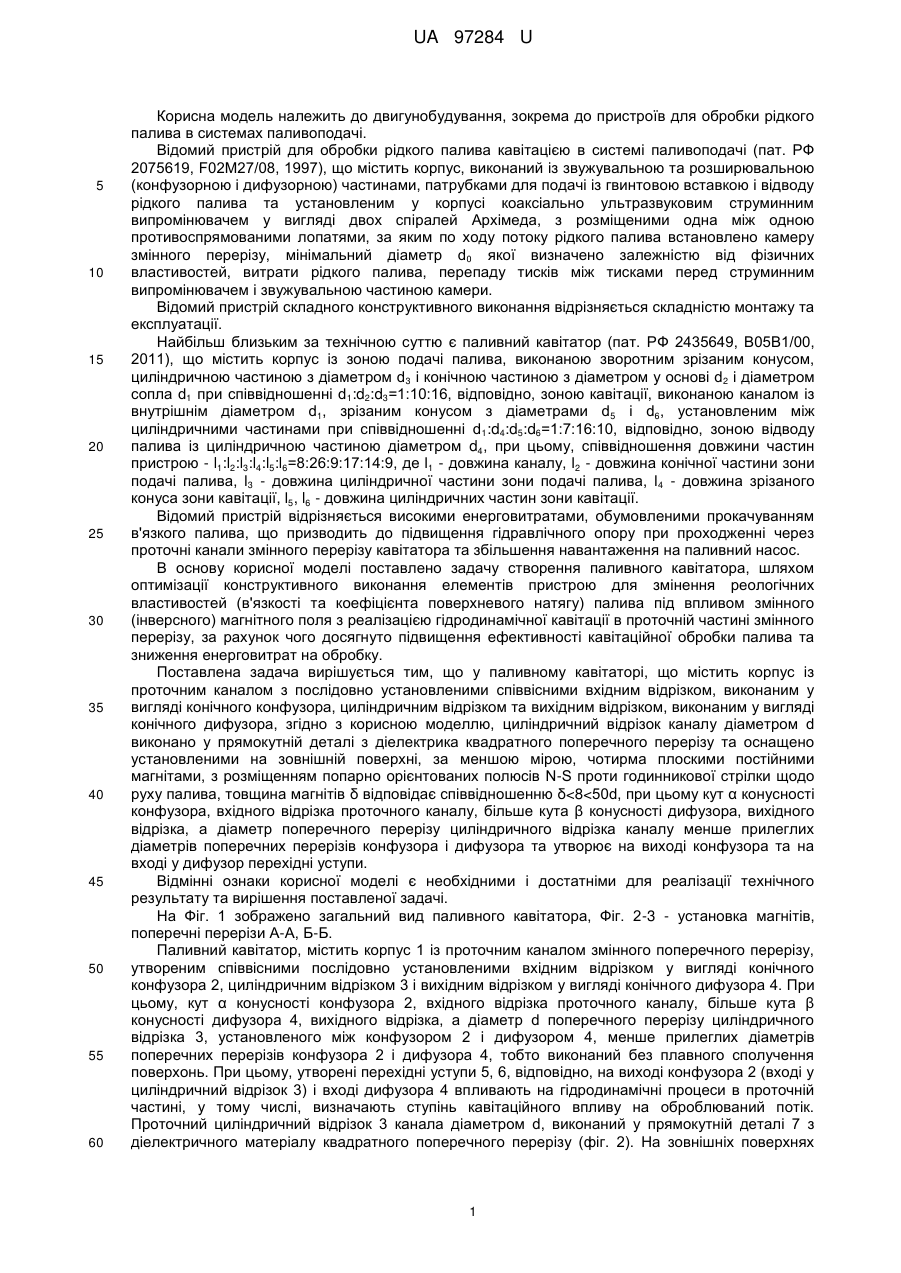

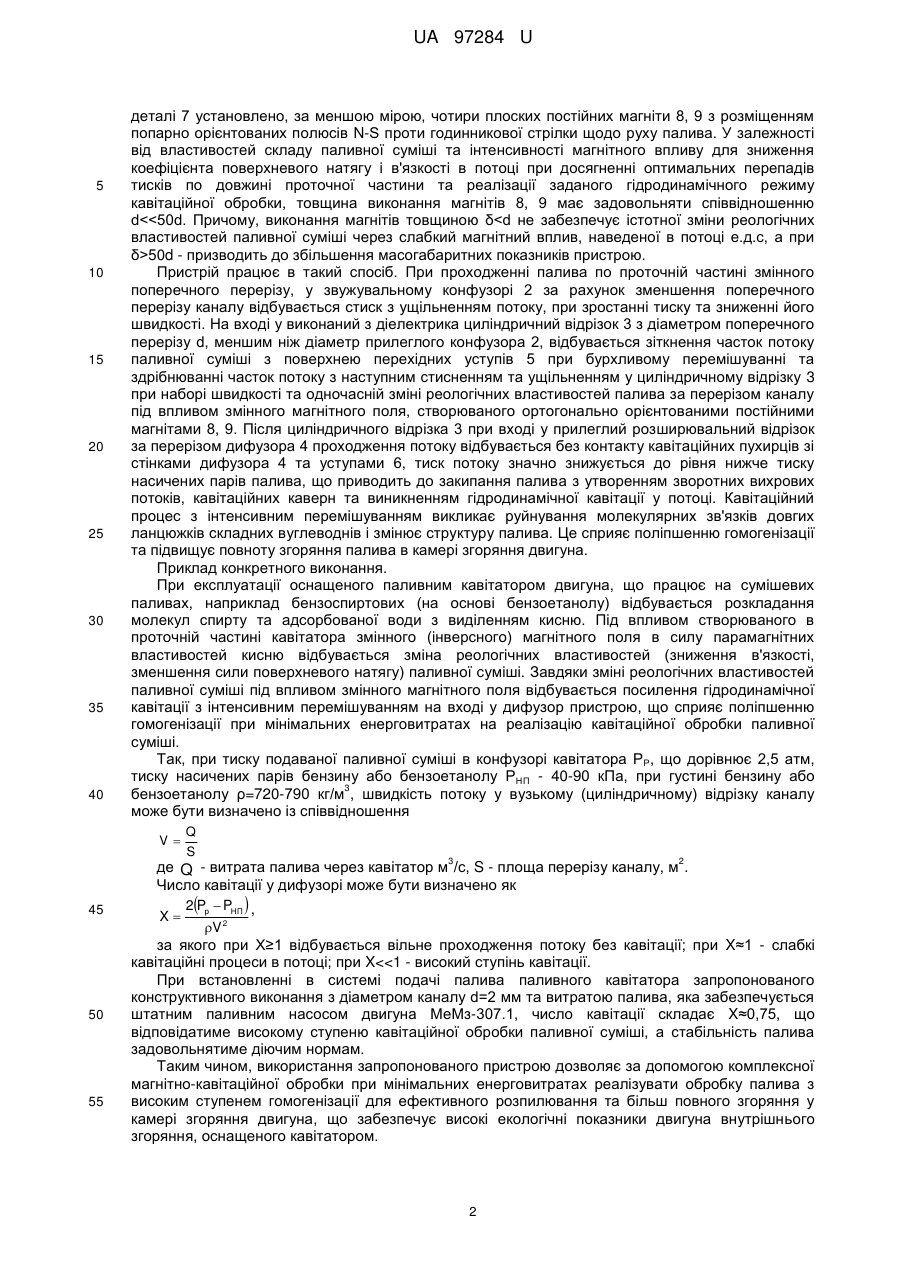

Текст
Реферат: Паливний кавітатор містить корпус із проточним каналом з послідовно установленими співвісними вхідним відрізком, виконаним у вигляді конічного конфузора, циліндричним відрізком та вихідним відрізком, виконаним у вигляді конічного дифузора. Циліндричний відрізок каналу діаметром d виконано у прямокутній деталі з діелектрика квадратного поперечного перерізу та оснащено установленими на зовнішній поверхні, за меншою мірою, чотирма плоскими постійними магнітами, з розміщенням попарно орієнтованих полюсів N-S проти годинникової стрілки щодо руху палива, товщина магнітів δ відповідає співвідношенню d
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B05B 1/00, F02M 27/04, F02M 27/08
