Пересувна базова станція мобільного зв’язку

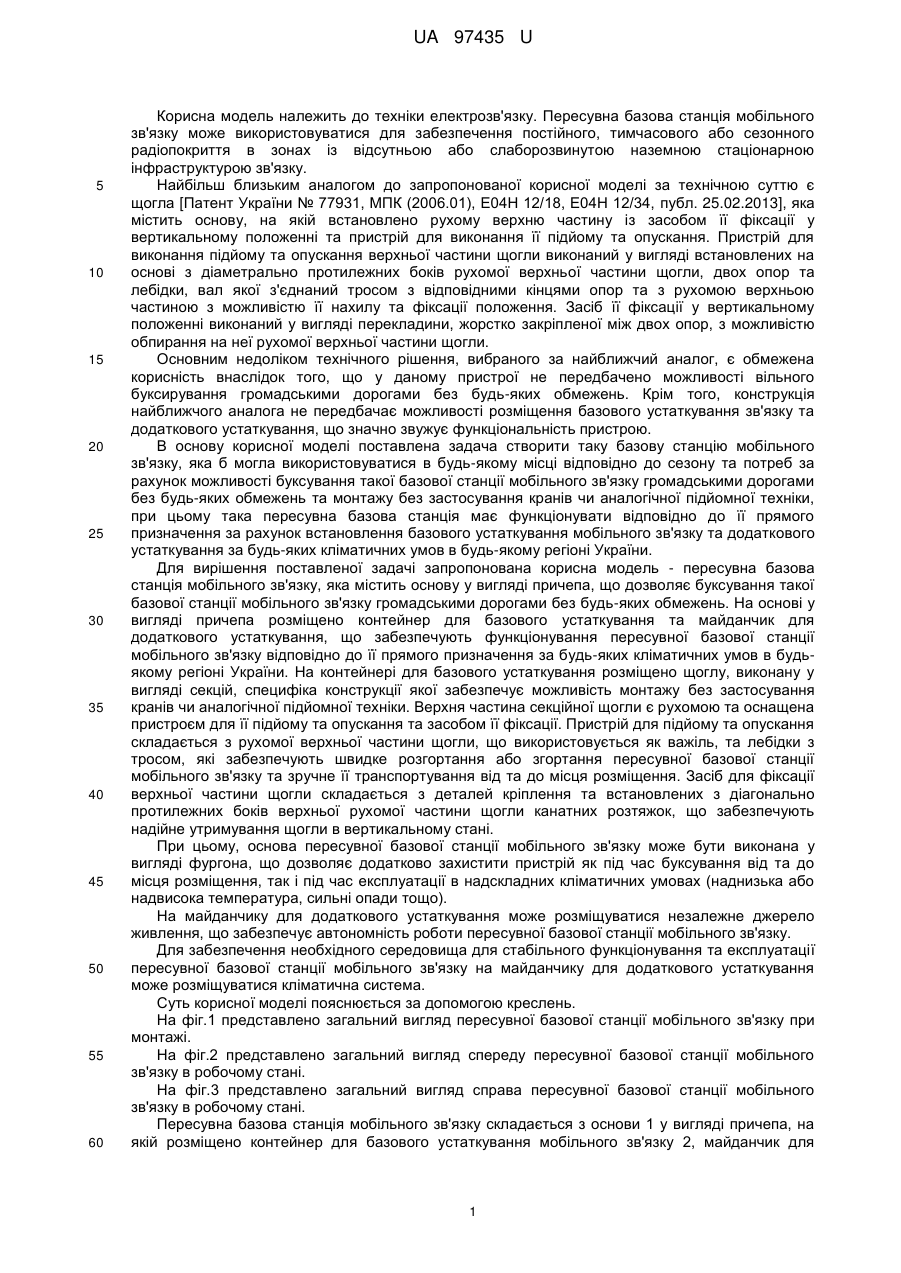

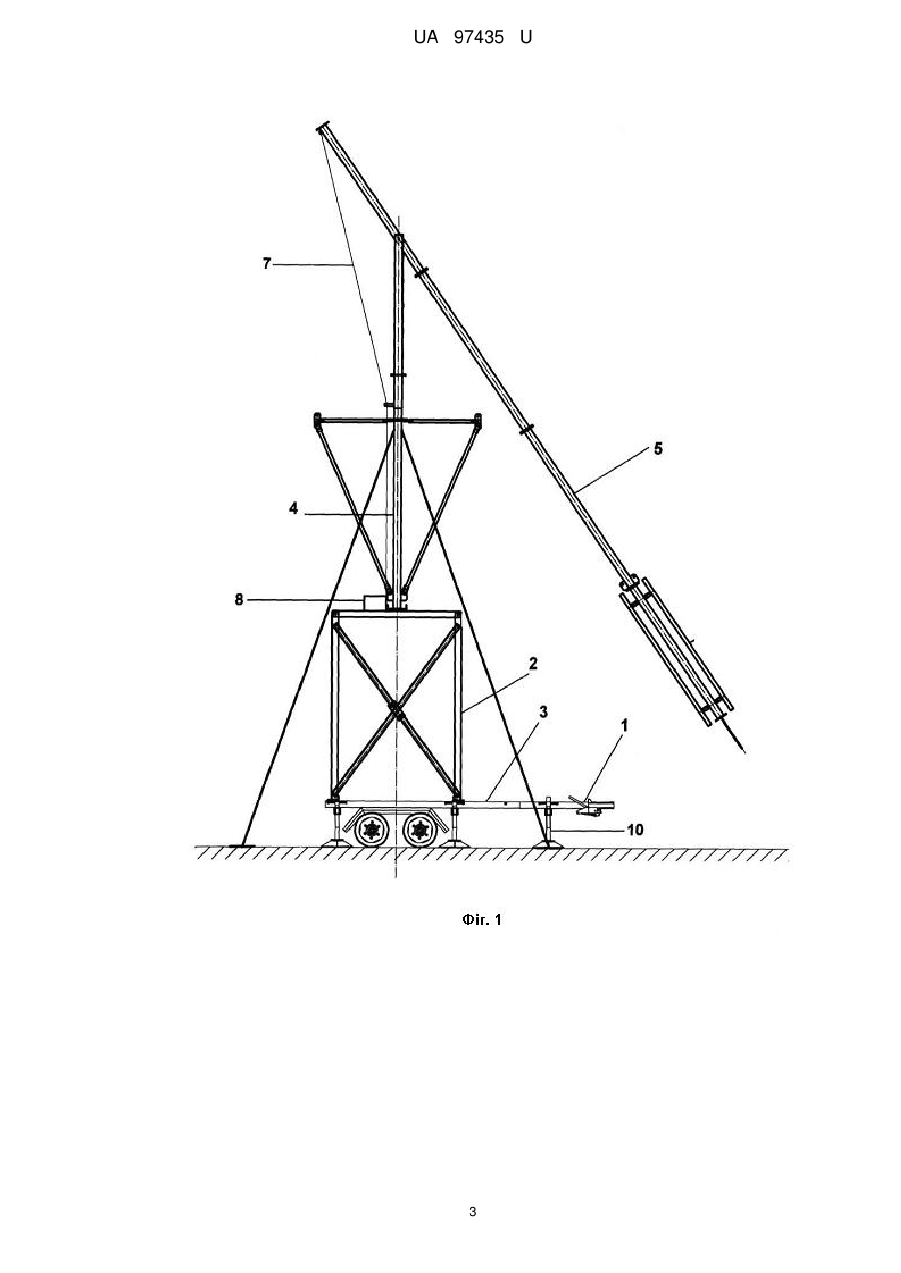

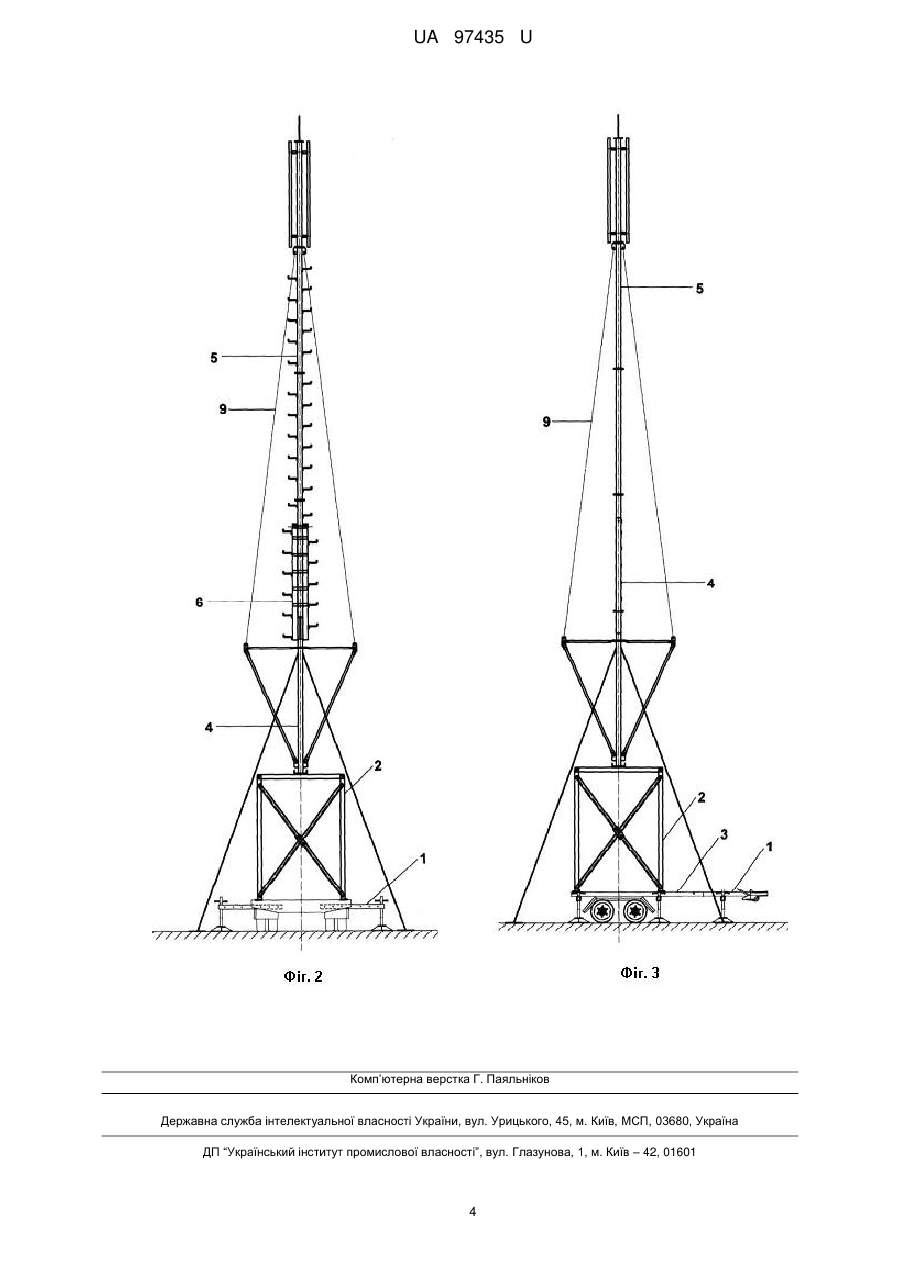

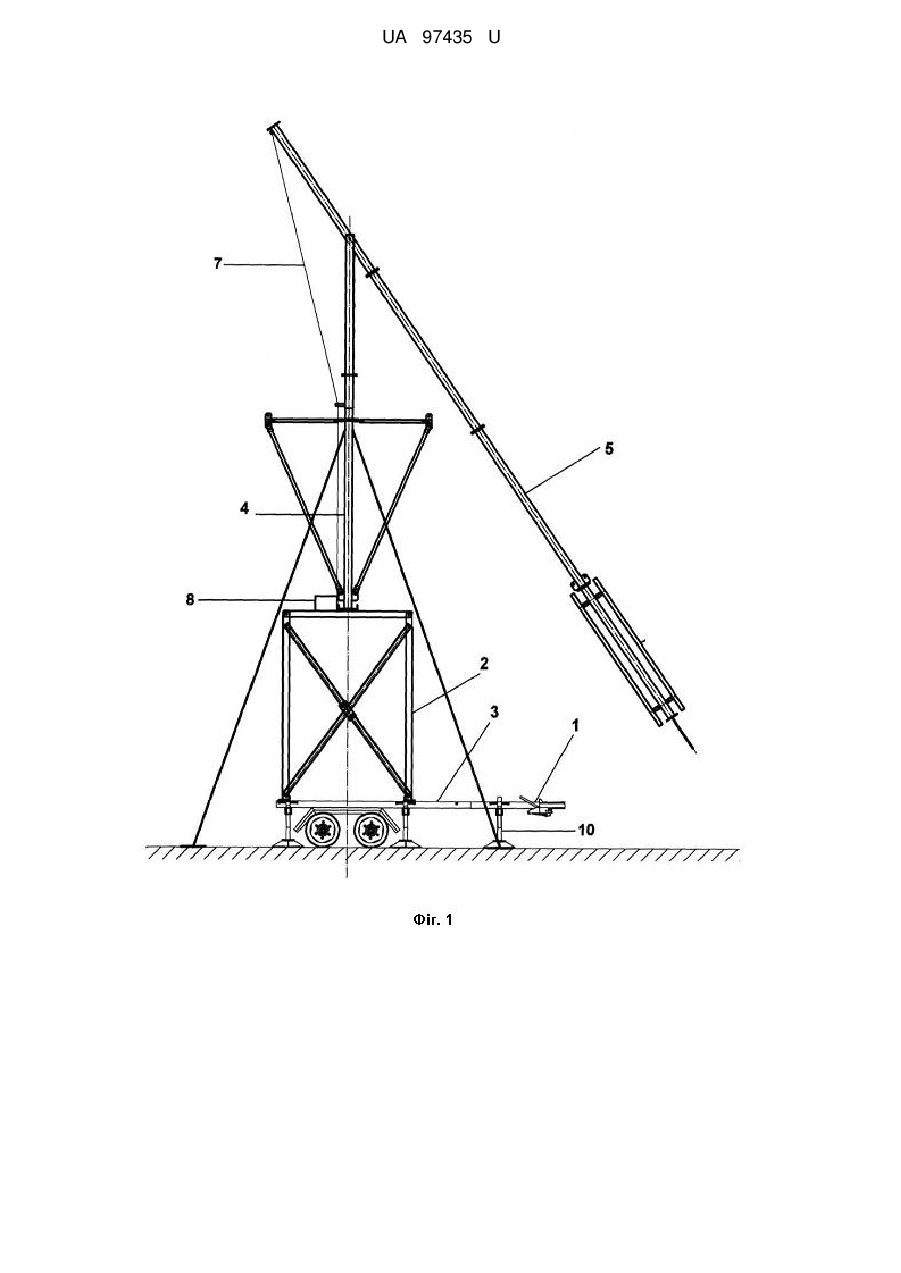

Реферат: Пересувна базова станція мобільного зв'язку містить основу, щоглу із рухомою верхньою частиною, яка оснащена пристроєм для її підйому та опускання та засобом її фіксації. Основа виконана у вигляді причепа або фургона, де розташовано контейнер для базового устаткування мобільного зв'язку та майданчик для додаткового устаткування. При цьому розміщена на контейнері для базового устаткування щогла виконана у вигляді секцій. Пристрій для підйому та опускання складається з рухомої верхньої частини щогли, що використовується як важіль, та лебідки з тросом. Засіб фіксації рухомої верхньої частини щогли складається з деталей кріплення та встановлених з діагонально протилежних боків рухомої верхньої частини щогли канатних розтяжок. UA 97435 U (54) ПЕРЕСУВНА БАЗОВА СТАНЦІЯ МОБІЛЬНОГО ЗВ'ЯЗКУ UA 97435 U UA 97435 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки електрозв'язку. Пересувна базова станція мобільного зв'язку може використовуватися для забезпечення постійного, тимчасового або сезонного радіопокриття в зонах із відсутньою або слаборозвинутою наземною стаціонарною інфраструктурою зв'язку. Найбільш близьким аналогом до запропонованої корисної моделі за технічною суттю є щогла [Патент України № 77931, МПК (2006.01), Е04Н 12/18, Е04Н 12/34, публ. 25.02.2013], яка містить основу, на якій встановлено рухому верхню частину із засобом її фіксації у вертикальному положенні та пристрій для виконання її підйому та опускання. Пристрій для виконання підйому та опускання верхньої частини щогли виконаний у вигляді встановлених на основі з діаметрально протилежних боків рухомої верхньої частини щогли, двох опор та лебідки, вал якої з'єднаний тросом з відповідними кінцями опор та з рухомою верхньою частиною з можливістю її нахилу та фіксації положення. Засіб її фіксації у вертикальному положенні виконаний у вигляді перекладини, жорстко закріпленої між двох опор, з можливістю обпирання на неї рухомої верхньої частини щогли. Основним недоліком технічного рішення, вибраного за найближчий аналог, є обмежена корисність внаслідок того, що у даному пристрої не передбачено можливості вільного буксирування громадськими дорогами без будь-яких обмежень. Крім того, конструкція найближчого аналога не передбачає можливості розміщення базового устаткування зв'язку та додаткового устаткування, що значно звужує функціональність пристрою. В основу корисної моделі поставлена задача створити таку базову станцію мобільного зв'язку, яка б могла використовуватися в будь-якому місці відповідно до сезону та потреб за рахунок можливості буксування такої базової станції мобільного зв'язку громадськими дорогами без будь-яких обмежень та монтажу без застосування кранів чи аналогічної підйомної техніки, при цьому така пересувна базова станція має функціонувати відповідно до її прямого призначення за рахунок встановлення базового устаткування мобільного зв'язку та додаткового устаткування за будь-яких кліматичних умов в будь-якому регіоні України. Для вирішення поставленої задачі запропонована корисна модель - пересувна базова станція мобільного зв'язку, яка містить основу у вигляді причепа, що дозволяє буксування такої базової станції мобільного зв'язку громадськими дорогами без будь-яких обмежень. На основі у вигляді причепа розміщено контейнер для базового устаткування та майданчик для додаткового устаткування, що забезпечують функціонування пересувної базової станції мобільного зв'язку відповідно до її прямого призначення за будь-яких кліматичних умов в будьякому регіоні України. На контейнері для базового устаткування розміщено щоглу, виконану у вигляді секцій, специфіка конструкції якої забезпечує можливість монтажу без застосування кранів чи аналогічної підйомної техніки. Верхня частина секційної щогли є рухомою та оснащена пристроєм для її підйому та опускання та засобом її фіксації. Пристрій для підйому та опускання складається з рухомої верхньої частини щогли, що використовується як важіль, та лебідки з тросом, які забезпечують швидке розгортання або згортання пересувної базової станції мобільного зв'язку та зручне її транспортування від та до місця розміщення. Засіб для фіксації верхньої частини щогли складається з деталей кріплення та встановлених з діагонально протилежних боків верхньої рухомої частини щогли канатних розтяжок, що забезпечують надійне утримування щогли в вертикальному стані. При цьому, основа пересувної базової станції мобільного зв'язку може бути виконана у вигляді фургона, що дозволяє додатково захистити пристрій як під час буксування від та до місця розміщення, так і під час експлуатації в надскладних кліматичних умовах (наднизька або надвисока температура, сильні опади тощо). На майданчику для додаткового устаткування може розміщуватися незалежне джерело живлення, що забезпечує автономність роботи пересувної базової станції мобільного зв'язку. Для забезпечення необхідного середовища для стабільного функціонування та експлуатації пересувної базової станції мобільного зв'язку на майданчику для додаткового устаткування може розміщуватися кліматична система. Суть корисної моделі пояснюється за допомогою креслень. На фіг.1 представлено загальний вигляд пересувної базової станції мобільного зв'язку при монтажі. На фіг.2 представлено загальний вигляд спереду пересувної базової станції мобільного зв'язку в робочому стані. На фіг.3 представлено загальний вигляд справа пересувної базової станції мобільного зв'язку в робочому стані. Пересувна базова станція мобільного зв'язку складається з основи 1 у вигляді причепа, на якій розміщено контейнер для базового устаткування мобільного зв'язку 2, майданчик для 1 UA 97435 U 5 10 15 20 25 30 35 40 45 додаткового устаткування 3. Для забезпечення горизонтального рівня та стійкості конструкції при монтажі використовуються аутригери 10. На контейнері для базового устаткування 2 розміщено щоглу 4 із рухомою верхньою частиною 5, яка оснащена пристроєм для її підйому та опускання, якій складається із троса 7, що кріпиться до рухомої частини 5 щогли 4, та лебідки 8, та засобом її фіксації 6, який складається з деталей кріплення та встановлених з діагонально протилежних боків верхньої рухомої частини 5 щогли 4 канатних розтяжок 9. Як варіант, основа 1 виконана у вигляді фургона (не показано). Як варіант, на майданчику для додаткового устаткування 3 розміщено незалежне джерело живлення (не показано). Як варіант, на майданчику для додаткового устаткування 3 розміщена кліматична система (не показано). Пропоновану пересувну базову станцію мобільного зв'язку монтують на горизонтальній площині. Встановлюють основу 1 у вигляді причепа або фургона, на якій вже міститься контейнер для базового устаткування мобільного зв'язку 2 та майданчик для додаткового устаткування 3. Горизонтальний рівень основи 1 при монтажі забезпечують за допомогою аутригерів 10. На контейнер для базового устаткування мобільного зв'язку 2 посекційно встановлюють щоглу 4 та посекційно встановлюють рухому частину 5 в опущеному стані. За допомогою лебідки 8 та троса 7 здійснюють підйом рухомої верхньої частини 5 до досягнення нею вертикального стану. Засобом фіксації 6 закріплюють верхню рухому частину 5. За допомогою канатних розтяжок 9 щоглу 4 з рухомою частиною 5 утримують у вертикальному стані. Процес опускання рухомої верхньої частини 5 здійснюють у зворотному порядку. За необхідності на майданчик для додаткового устаткування 3 встановлюють незалежне джерело живлення (не показано). За необхідності на майданчик для додаткового устаткування 3 встановлюють кліматичну систему (не показано). Використання запропонованої пересувної базової станції мобільного зв'язку дозволяє забезпечити зв'язком райони України, де встановлення стаціонарних станцій мобільного зв'язку є неможливим або економічно недоцільним. Крім того пересувна базова станція мобільного зв'язку може забезпечувати зв'язком зони, де така потреба є тимчасовою або сезонною. При цьому пересувна базова станція мобільного зв'язку має меншу собівартість, ніж стаціонарна, не потребує для її встановлення, монтажу та обслуговування підйомної техніки та працівників високої кваліфікації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пересувна базова станція мобільного зв'язку, яка містить основу, щоглу із рухомою верхньою частиною, яка оснащена пристроєм для її підйому та опускання та засобом її фіксації, яка відрізняється тим, що основа виконана у вигляді причепа або фургона, де розташовано контейнер для базового устаткування мобільного зв'язку та майданчик для додаткового устаткування, при цьому розміщена на контейнері для базового устаткування щогла виконана у вигляді секцій, при цьому пристрій для підйому та опускання складається з рухомої верхньої частини щогли, що використовується як важіль, та лебідки з тросом, а засіб фіксації рухомої верхньої частини щогли складається з деталей кріплення та встановлених з діагонально протилежних боків рухомої верхньої частини щогли канатних розтяжок. 2. Пересувна базова станціямобільного зв'язку за п. 1, яка відрізняється тим, що на майданчику для додаткового устаткування розміщено незалежне джерело живлення. 3. Пересувна базова станція мобільного зв'язку за п. 1, яка відрізняється тим, що на майданчику для додаткового устаткування розміщена кліматична система. 2 UA 97435 U 3 UA 97435 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
