Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини

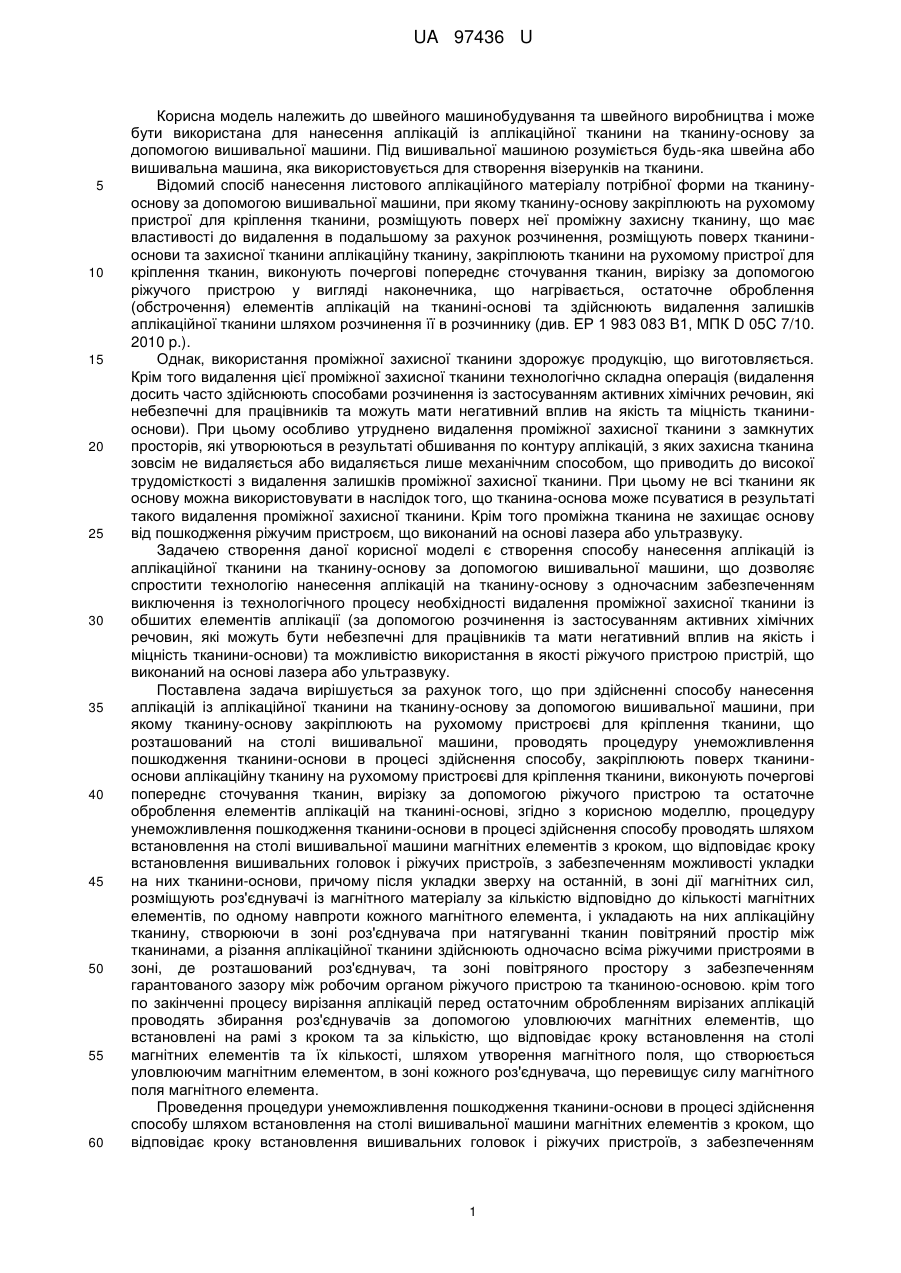

Реферат: Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, при якому тканину-основу закріплюють на рухомому пристроєві для кріплення тканини, що розташований на столі вишивальної машини. Проводять процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу. Закріплюють поверх тканини-основи аплікаційну тканину на рухомому пристроєві для кріплення тканини. Виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою та остаточне оброблення елементів аплікацій на тканині-основі. Процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу проводять шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням можливості укладки на них тканиниоснови. UA 97436 U (54) СПОСІБ НАНЕСЕННЯ АПЛІКАЦІЙ ІЗ АПЛІКАЦІЙНОЇ ТКАНИНИ НА ТКАНИНУ-ОСНОВУ ЗА ДОПОМОГОЮ ВИШИВАЛЬНОЇ МАШИНИ UA 97436 U UA 97436 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного машинобудування та швейного виробництва і може бути використана для нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини. Під вишивальної машиною розуміється будь-яка швейна або вишивальна машина, яка використовується для створення візерунків на тканини. Відомий спосіб нанесення листового аплікаційного матеріалу потрібної форми на тканинуоснову за допомогою вишивальної машини, при якому тканину-основу закріплюють на рухомому пристрої для кріплення тканини, розміщують поверх неї проміжну захисну тканину, що має властивості до видалення в подальшому за рахунок розчинення, розміщують поверх тканиниоснови та захисної тканини аплікаційну тканину, закріплюють тканини на рухомому пристрої для кріплення тканин, виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою у вигляді наконечника, що нагрівається, остаточне оброблення (обстрочення) елементів аплікацій на тканині-основі та здійснюють видалення залишків аплікаційної тканини шляхом розчинення її в розчиннику (див. ЕР 1 983 083 В1, МПК D 05C 7/10. 2010 p.). Однак, використання проміжної захисної тканини здорожує продукцію, що виготовляється. Крім того видалення цієї проміжної захисної тканини технологічно складна операція (видалення досить часто здійснюють способами розчинення із застосуванням активних хімічних речовин, які небезпечні для працівників та можуть мати негативний вплив на якість та міцність тканиниоснови). При цьому особливо утруднено видалення проміжної захисної тканини з замкнутих просторів, які утворюються в результаті обшивання по контуру аплікацій, з яких захисна тканина зовсім не видаляється або видаляється лише механічним способом, що приводить до високої трудомісткості з видалення залишків проміжної захисної тканини. При цьому не всі тканини як основу можна використовувати в наслідок того, що тканина-основа може псуватися в результаті такого видалення проміжної захисної тканини. Крім того проміжна тканина не захищає основу від пошкодження ріжучим пристроєм, що виконаний на основі лазера або ультразвуку. Задачею створення даної корисної моделі є створення способу нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, що дозволяє спростити технологію нанесення аплікацій на тканину-основу з одночасним забезпеченням виключення із технологічного процесу необхідності видалення проміжної захисної тканини із обшитих елементів аплікації (за допомогою розчинення із застосуванням активних хімічних речовин, які можуть бути небезпечні для працівників та мати негативний вплив на якість і міцність тканини-основи) та можливістю використання в якості ріжучого пристрою пристрій, що виконаний на основі лазера або ультразвуку. Поставлена задача вирішується за рахунок того, що при здійсненні способу нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, при якому тканину-основу закріплюють на рухомому пристроєві для кріплення тканини, що розташований на столі вишивальної машини, проводять процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу, закріплюють поверх тканиниоснови аплікаційну тканину на рухомому пристроєві для кріплення тканини, виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою та остаточне оброблення елементів аплікацій на тканині-основі, згідно з корисною моделлю, процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу проводять шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням можливості укладки на них тканини-основи, причому після укладки зверху на останній, в зоні дії магнітних сил, розміщують роз'єднувачі із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів, по одному навпроти кожного магнітного елемента, і укладають на них аплікаційну тканину, створюючи в зоні роз'єднувача при натягуванні тканин повітряний простір між тканинами, а різання аплікаційної тканини здійснюють одночасно всіма ріжучими пристроями в зоні, де розташований роз'єднувач, та зоні повітряного простору з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою та тканиною-основою. крім того по закінченні процесу вирізання аплікацій перед остаточним обробленням вирізаних аплікацій проводять збирання роз'єднувачів за допомогою уловлюючих магнітних елементів, що встановлені на рамі з кроком та за кількістю, що відповідає кроку встановлення на столі магнітних елементів та їх кількості, шляхом утворення магнітного поля, що створюється уловлюючим магнітним елементом, в зоні кожного роз'єднувача, що перевищує силу магнітного поля магнітного елемента. Проведення процедури унеможливлення пошкодження тканини-основи в процесі здійснення способу шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням 1 UA 97436 U 5 10 15 20 25 30 35 40 45 50 55 60 можливості укладки на них тканини-основи, причому після укладки зверху на останній, в зоні дії магнітних сил. розміщення роз'єднувачів із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів, по одному навпроти кожного магнітного елемента, і укладання на них аплікаційної тканини, створюючи в зоні роз'єднувача при натягуванні тканин повітряний простір між тканинами, а здійснення різання аплікаційної тканини одночасно всіма ріжучими пристроями в зоні, де розташований роз'єднувач, та зоні повітряного простору з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою та тканиною-основою, забезпечує можливість спростити технологію нанесення аплікацій на тканину-основу, що одночасно забезпечує виключення із технологічного процесу необхідності видалення проміжної захисної тканини із обшитих елементів аплікації (за допомогою, наприклад, розчинення із застосуванням активних хімічних речовин, які можуть мати негативний вплив на здоров'я працівників та якість і міцність тканини-основи), крім того одночасно дає додаткову можливість використання як ріжучого пристрою пристрій, що виконаний на основі лазера або ультразвуку. Проведення збирання, по закінченні процесу вирізання аплікацій перед остаточним обробленням вирізаних аплікацій, роз'єднувачів за допомогою уловлюючих магнітних елементів, що встановлені на рамі з кроком та за кількістю, що відповідає кроку встановлення на столі магнітних елементів та їх кількості, шляхом утворення магнітного поля, що створюється уловлюючим магнітним елементом, в зоні кожного роз'єднувача. що перевищує силу магнітного поля магнітного елементу, дозволяє довести технологічний цикл по нанесенню аплікацій на тканину-основу до потрібного логічного завершення (шляхом остаточного оброблення елементів аплікацій на тканині-основі) і підготовлює обладнання до початку наступного цикла. Використання пропонованого способу нанесення аплікацій із аплікаційної тканини на тканину-основу дозволяє забезпечити наступний технічний результат: - виключається необхідність використання проміжної захисної тканини в технологічному процесі по нанесенню аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; - спрощується технологічний процес з нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; - виключається необхідність видалення проміжної захисної тканини після закінчення операції обстрочування вирізаних аплікацій; - збільшуються можливості з підбору тканини-основи та аплікаційної основи для виконання операції нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; - з'являється можливість проводити операцію вирізки аплікаційної тканини за допомогою ріжучого пристрою, що виконаний на основі лазера або ультразвуку. Крім того: - зменшується трудомісткість по виконанню операції нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; - з'являється можливість підвищення продуктивності роботи вишивальної машини в цілому. На фіг. 1 схематично представлений фрагмент вишивальної машини, що використовується для реалізації способу нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, на фіг. 2 - збільшене зображення виду А на фіг. 1. Вишивальна машина містить раму 1, стіл 2, пристрій для кріплення тканин 3, розміщені на рамі 1 вишивальні головки 4 та відповідні останнім ріжучі пристрої 5, привід для забезпечення робочого переміщення пристрою для кріплення тканин та систему управління вишивальною машиною (на кресленні не показані). На столі 2 вишивальної машини додатково встановлені магнітні елементи 6 з кроком, що відповідає кроку встановлення на рамі 1 вишивальних головок 4 і ріжучих пристроїв 5, за кількістю відповідно до кількості ріжучих пристроїв. На рамі 1 також додатково встановлені уловлюючи магнітні елементи 7, з кроком та за кількістю, що відповідає кроку встановлення магнітних елементів 6 та їх кількості (навпроти останніх). Крім того вишивальна машина додатково забезпечена роз'єднувачами 8 із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів 6 та пристроєм 9 керування роботою магнітних елементів 6 і уловлюючих магнітних елементів 7. що пристосований до сумісної роботи з системою управління вишивальною машиною. В технологічному процесі також використовують тканину-основу 10 та аплікаційну тканину 11, які при взаємодії утворюють зону 12, де розташований роз'єднувач 8, та зону повітряного простору 13. Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини здійснюють наступним чином. При підготовці нанесення аплікацій із аплікаційної тканини 11 на тканину-основу 10 за допомогою вишивальної машини тканину-основу 10 закріплюють на рухомому пристроєві для 2 UA 97436 U 5 10 15 20 25 30 35 40 кріплення тканини 3, що розташований на столі 2 вишивальної машини поверх магнітних елементів 6. Далі поверх тканини-основи 10 на кожному із магнітних елементів 6 розміщують по одному роз'єднувачу 8. Під дією магнітних сил магнітного елемента 6 кожний роз'єднувач 8 розміщується в зоні дії магнітних сил останнього. Далі тканину-основу 10 з роз'єднувачами 8 накривають аплікаційною тканиною 11. Тканини закріплюють на рухомому пристроєві для кріплення тканини 3 з натягом, утворюючи зони 12, де розташований роз'єднувач 8, та зони повітряного простору 13. Виконують попереднє сточування тканин в області кожної аплікації для запобігання зсуву аплікаційних елементів при різанні та при подальшій обробці на тканиніоснові 10. Далі проводять вирізку аплікацій по заданому контуру за допомогою ріжучих пристроїв 5. При цьому робочий орган кожного ріжучого пристрою 5 знаходиться в зоні 12 або в зоні 13 з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою 5 та тканиною-основою 10. Після завершення процесу вирізання за допомогою пристрою 9 уловлюючі магнітні елементи 7 підводять до магнітних елементів 6, збільшуючи силу дії магнітного поля, що створюється уловлюючим магнітним елементом 7, на кожний роз'єднувач 8. При перевищенні сили магнітного поля магнітного елементу 6 кожний роз'єднувач 8 переміщається до відповідного уловлюючого магнітного елемента 7, які разом з відповідним роз'єднувачем 8 повертаються в первинне положення. Далі за допомогою вишивальних головок 4 проводять остаточне оброблення вирізаних елементів аплікацій на тканині-основі 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, при якому тканину-основу закріплюють на рухомому пристроєві для кріплення тканини, що розташований на столі вишивальної машини, проводять процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу, закріплюють поверх тканини-основи аплікаційну тканину на рухомому пристроєві для кріплення тканини, виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою та остаточне оброблення елементів аплікацій на тканині-основі, який відрізняється тим, що процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу проводять шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням можливості укладки на них тканини-основи, причому після укладки зверху на останній, в зоні дії магнітних сил, розміщують роз'єднувачі із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів, по одному навпроти кожного магнітного елемента, і укладають на них аплікаційну тканину, створюючи в зоні роз'єднувача при натягуванні тканин повітряний простір між тканинами, а різання аплікаційної тканини здійснюють одночасно всіма ріжучими пристроями в зоні, де розташований роз'єднувач, та зоні повітряного простору з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою та тканиною-основою, крім того по закінченні процесу вирізання аплікацій перед остаточним обробленням вирізаних аплікацій проводять збирання роз'єднувачів за допомогою уловлюючих магнітних елементів, що встановлені на рамі з кроком та за кількістю, що відповідає кроку встановлення на столі магнітних елементів та їх кількості, шляхом утворення магнітного поля, що створюється уловлюючим магнітним елементом, в зоні кожного роз'єднувача, що перевищує силу магнітного поля магнітного елемента. 3 UA 97436 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
