Спосіб подрібнення стеблової маси рослин і знаряддя для його здійснення

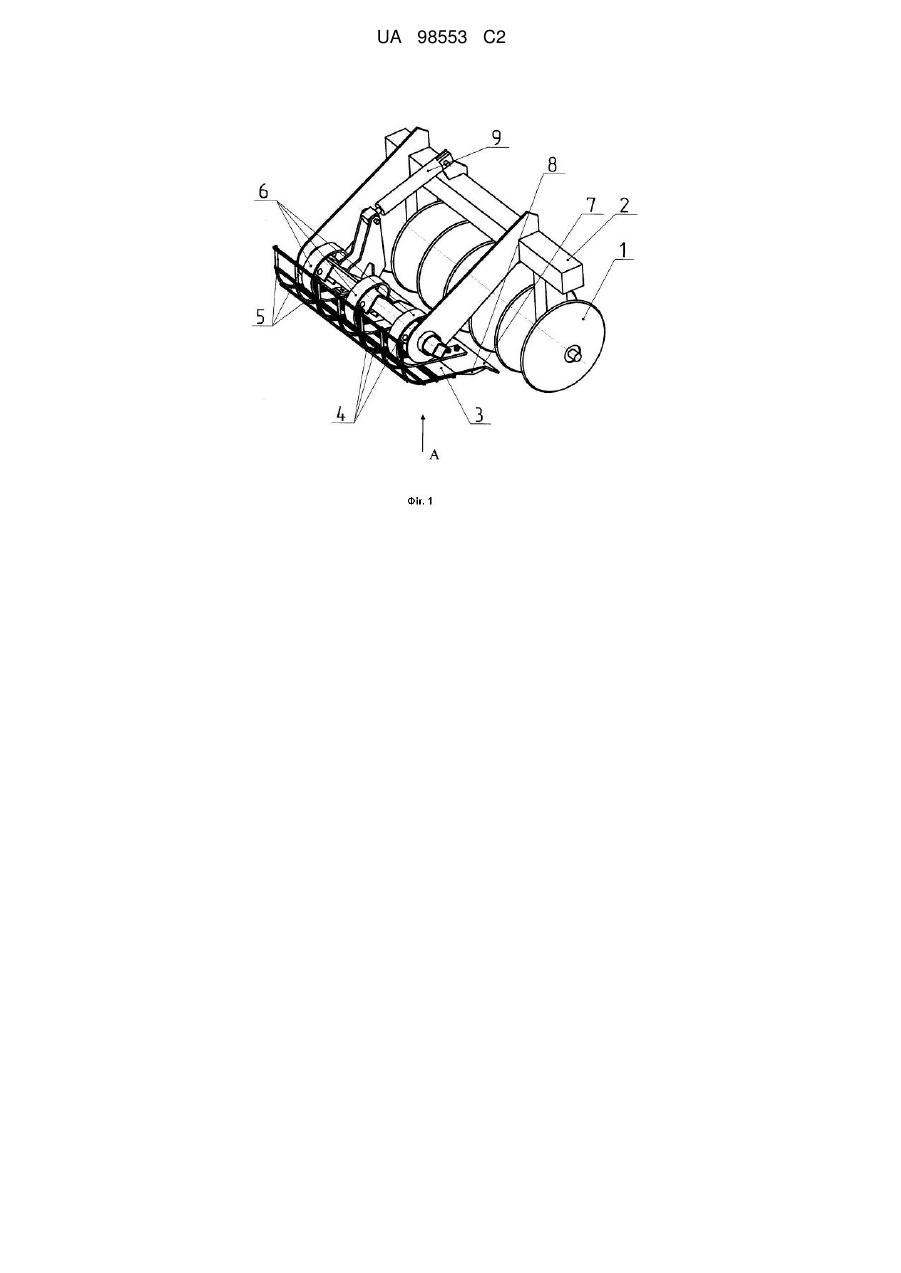

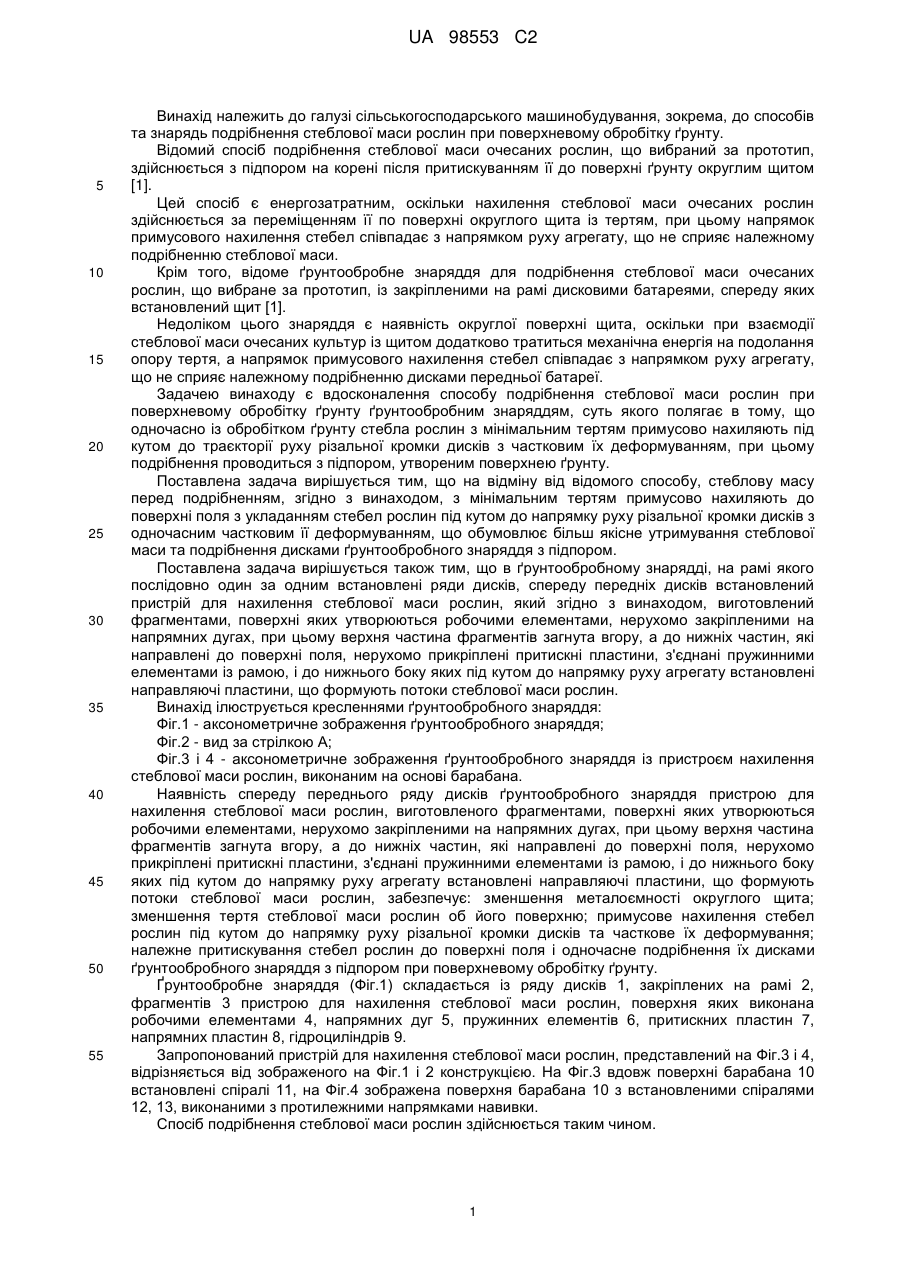

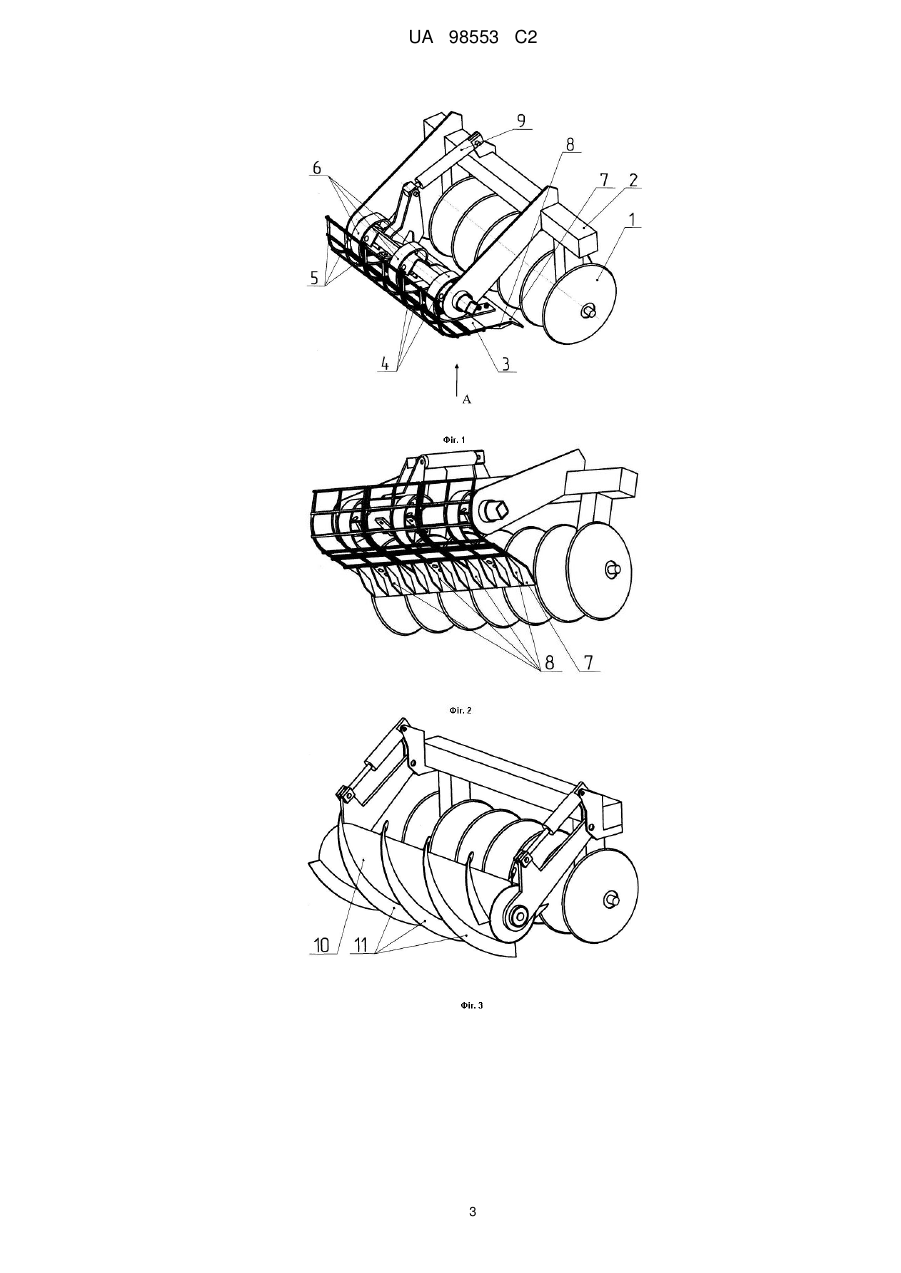

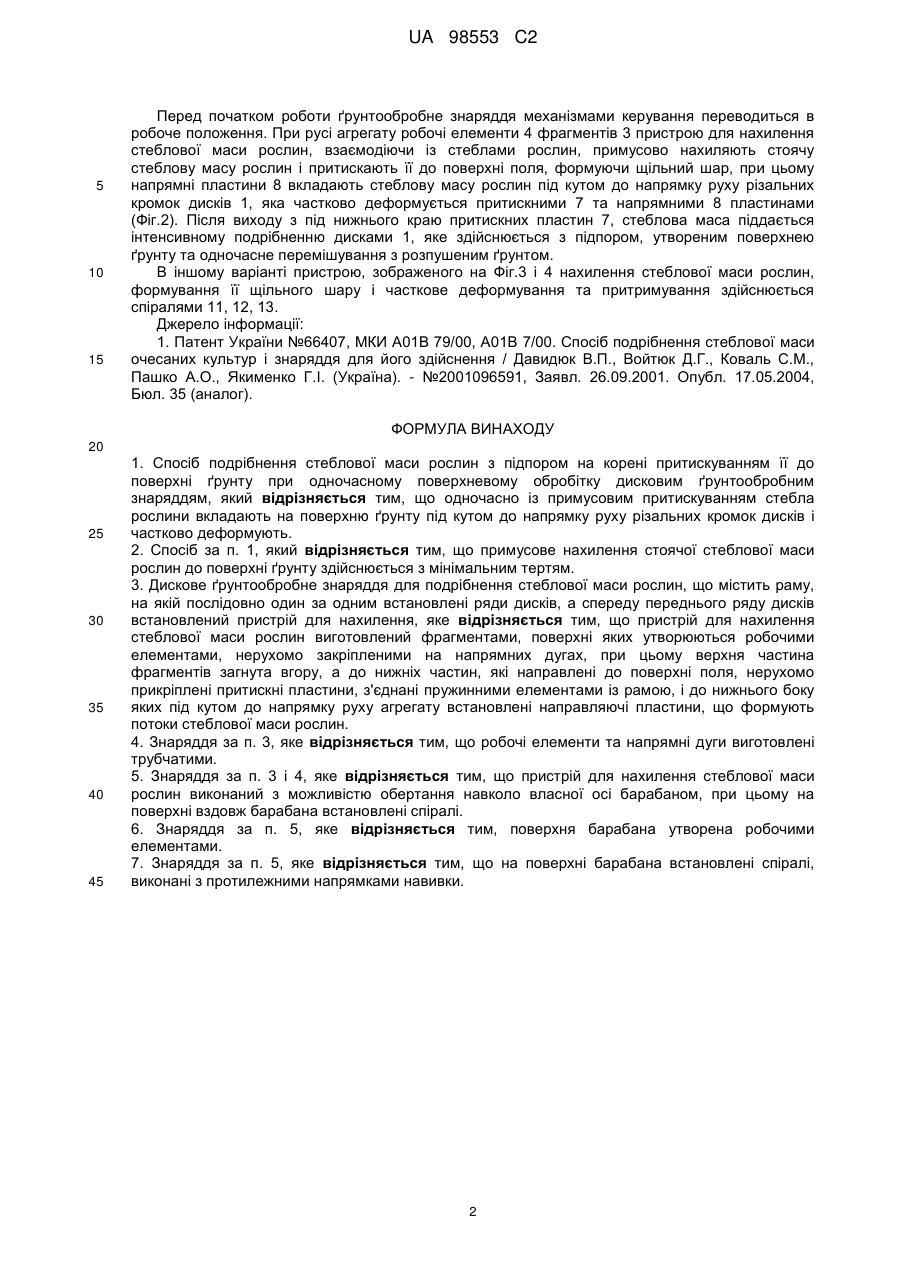

Реферат: Винахід належить до дискового ґрунтообробного знаряддя для подрібнення стеблової маси рослин, що містить раму, на якій послідовно один за одним встановлені ряди дисків, а спереду переднього ряду дисків встановлений пристрій для нахилення, причому, пристрій для нахилення стеблової маси рослин виготовлений фрагментами, поверхні яких утворюються робочими елементами, нерухомо закріпленими на напрямних дугах, при цьому верхня частина фрагментів загнута вгору, а до нижніх частин, які направлені до поверхні поля, нерухомо прикріплені притискні пластини, з'єднані пружинними елементами із рамою, і до нижнього боку яких під кутом до напрямку руху агрегату встановлені направляючі пластини, що формують потоки стеблової маси рослин. Винахід також належить до способу подрібнення стеблової маси рослин з використанням зазначеного дискового ґрунтообробного знаряддя. UA 98553 C2 (12) UA 98553 C2 UA 98553 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільськогосподарського машинобудування, зокрема, до способів та знарядь подрібнення стеблової маси рослин при поверхневому обробітку ґрунту. Відомий спосіб подрібнення стеблової маси очесаних рослин, що вибраний за прототип, здійснюється з підпором на корені після притискуванням її до поверхні ґрунту округлим щитом [1]. Цей спосіб є енергозатратним, оскільки нахилення стеблової маси очесаних рослин здійснюється за переміщенням її по поверхні округлого щита із тертям, при цьому напрямок примусового нахилення стебел співпадає з напрямком руху агрегату, що не сприяє належному подрібненню стеблової маси. Крім того, відоме ґрунтообробне знаряддя для подрібнення стеблової маси очесаних рослин, що вибране за прототип, із закріпленими на рамі дисковими батареями, спереду яких встановлений щит [1]. Недоліком цього знаряддя є наявність округлої поверхні щита, оскільки при взаємодії стеблової маси очесаних культур із щитом додатково тратиться механічна енергія на подолання опору тертя, а напрямок примусового нахилення стебел співпадає з напрямком руху агрегату, що не сприяє належному подрібненню дисками передньої батареї. Задачею винаходу є вдосконалення способу подрібнення стеблової маси рослин при поверхневому обробітку ґрунту ґрунтообробним знаряддям, суть якого полягає в тому, що одночасно із обробітком ґрунту стебла рослин з мінімальним тертям примусово нахиляють під кутом до траєкторії руху різальної кромки дисків з частковим їх деформуванням, при цьому подрібнення проводиться з підпором, утвореним поверхнею ґрунту. Поставлена задача вирішується тим, що на відміну від відомого способу, стеблову масу перед подрібненням, згідно з винаходом, з мінімальним тертям примусово нахиляють до поверхні поля з укладанням стебел рослин під кутом до напрямку руху різальної кромки дисків з одночасним частковим її деформуванням, що обумовлює більш якісне утримування стеблової маси та подрібнення дисками ґрунтообробного знаряддя з підпором. Поставлена задача вирішується також тим, що в ґрунтообробному знарядді, на рамі якого послідовно один за одним встановлені ряди дисків, спереду передніх дисків встановлений пристрій для нахилення стеблової маси рослин, який згідно з винаходом, виготовлений фрагментами, поверхні яких утворюються робочими елементами, нерухомо закріпленими на напрямних дугах, при цьому верхня частина фрагментів загнута вгору, а до нижніх частин, які направлені до поверхні поля, нерухомо прикріплені притискні пластини, з'єднані пружинними елементами із рамою, і до нижнього боку яких під кутом до напрямку руху агрегату встановлені направляючі пластини, що формують потоки стеблової маси рослин. Винахід ілюструється кресленнями ґрунтообробного знаряддя: Фіг.1 - аксонометричне зображення ґрунтообробного знаряддя; Фіг.2 - вид за стрілкою А; Фіг.3 і 4 - аксонометричне зображення ґрунтообробного знаряддя із пристроєм нахилення стеблової маси рослин, виконаним на основі барабана. Наявність спереду переднього ряду дисків ґрунтообробного знаряддя пристрою для нахилення стеблової маси рослин, виготовленого фрагментами, поверхні яких утворюються робочими елементами, нерухомо закріпленими на напрямних дугах, при цьому верхня частина фрагментів загнута вгору, а до нижніх частин, які направлені до поверхні поля, нерухомо прикріплені притискні пластини, з'єднані пружинними елементами із рамою, і до нижнього боку яких під кутом до напрямку руху агрегату встановлені направляючі пластини, що формують потоки стеблової маси рослин, забезпечує: зменшення металоємності округлого щита; зменшення тертя стеблової маси рослин об його поверхню; примусове нахилення стебел рослин під кутом до напрямку руху різальної кромки дисків та часткове їх деформування; належне притискування стебел рослин до поверхні поля і одночасне подрібнення їх дисками ґрунтообробного знаряддя з підпором при поверхневому обробітку ґрунту. Ґрунтообробне знаряддя (Фіг.1) складається із ряду дисків 1, закріплених на рамі 2, фрагментів 3 пристрою для нахилення стеблової маси рослин, поверхня яких виконана робочими елементами 4, напрямних дуг 5, пружинних елементів 6, притискних пластин 7, напрямних пластин 8, гідроциліндрів 9. Запропонований пристрій для нахилення стеблової маси рослин, представлений на Фіг.3 і 4, відрізняється від зображеного на Фіг.1 і 2 конструкцією. На Фіг.3 вдовж поверхні барабана 10 встановлені спіралі 11, на Фіг.4 зображена поверхня барабана 10 з встановленими спіралями 12, 13, виконаними з протилежними напрямками навивки. Спосіб подрібнення стеблової маси рослин здійснюється таким чином. 1 UA 98553 C2 5 10 15 Перед початком роботи ґрунтообробне знаряддя механізмами керування переводиться в робоче положення. При русі агрегату робочі елементи 4 фрагментів 3 пристрою для нахилення стеблової маси рослин, взаємодіючи із стеблами рослин, примусово нахиляють стоячу стеблову масу рослин і притискають її до поверхні поля, формуючи щільний шар, при цьому напрямні пластини 8 вкладають стеблову масу рослин під кутом до напрямку руху різальних кромок дисків 1, яка частково деформується притискними 7 та напрямними 8 пластинами (Фіг.2). Після виходу з під нижнього краю притискних пластин 7, стеблова маса піддається інтенсивному подрібненню дисками 1, яке здійснюється з підпором, утвореним поверхнею ґрунту та одночасне перемішування з розпушеним ґрунтом. В іншому варіанті пристрою, зображеного на Фіг.3 і 4 нахилення стеблової маси рослин, формування її щільного шару і часткове деформування та притримування здійснюється спіралями 11, 12, 13. Джерело інформації: 1. Патент України №66407, МКИ А01В 79/00, А01В 7/00. Спосіб подрібнення стеблової маси очесаних культур і знаряддя для його здійснення / Давидюк В.П., Войтюк Д.Г., Коваль С.М., Пашко А.О., Якименко Г.І. (Україна). - №2001096591, Заявл. 26.09.2001. Опубл. 17.05.2004, Бюл. 35 (аналог). ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Спосіб подрібнення стеблової маси рослин з підпором на корені притискуванням її до поверхні ґрунту при одночасному поверхневому обробітку дисковим ґрунтообробним знаряддям, який відрізняється тим, що одночасно із примусовим притискуванням стебла рослини вкладають на поверхню ґрунту під кутом до напрямку руху різальних кромок дисків і частково деформують. 2. Спосіб за п. 1, який відрізняється тим, що примусове нахилення стоячої стеблової маси рослин до поверхні ґрунту здійснюється з мінімальним тертям. 3. Дискове ґрунтообробне знаряддя для подрібнення стеблової маси рослин, що містить раму, на якій послідовно один за одним встановлені ряди дисків, а спереду переднього ряду дисків встановлений пристрій для нахилення, яке відрізняється тим, що пристрій для нахилення стеблової маси рослин виготовлений фрагментами, поверхні яких утворюються робочими елементами, нерухомо закріпленими на напрямних дугах, при цьому верхня частина фрагментів загнута вгору, а до нижніх частин, які направлені до поверхні поля, нерухомо прикріплені притискні пластини, з'єднані пружинними елементами із рамою, і до нижнього боку яких під кутом до напрямку руху агрегату встановлені направляючі пластини, що формують потоки стеблової маси рослин. 4. Знаряддя за п. 3, яке відрізняється тим, що робочі елементи та напрямні дуги виготовлені трубчатими. 5. Знаряддя за п. 3 і 4, яке відрізняється тим, що пристрій для нахилення стеблової маси рослин виконаний з можливістю обертання навколо власної осі барабаном, при цьому на поверхні вздовж барабана встановлені спіралі. 6. Знаряддя за п. 5, яке відрізняється тим, поверхня барабана утворена робочими елементами. 7. Знаряддя за п. 5, яке відрізняється тим, що на поверхні барабана встановлені спіралі, виконані з протилежними напрямками навивки. 2 UA 98553 C2 3 UA 98553 C2 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
