Технологічна лінія приготування комплексного органічного добрива

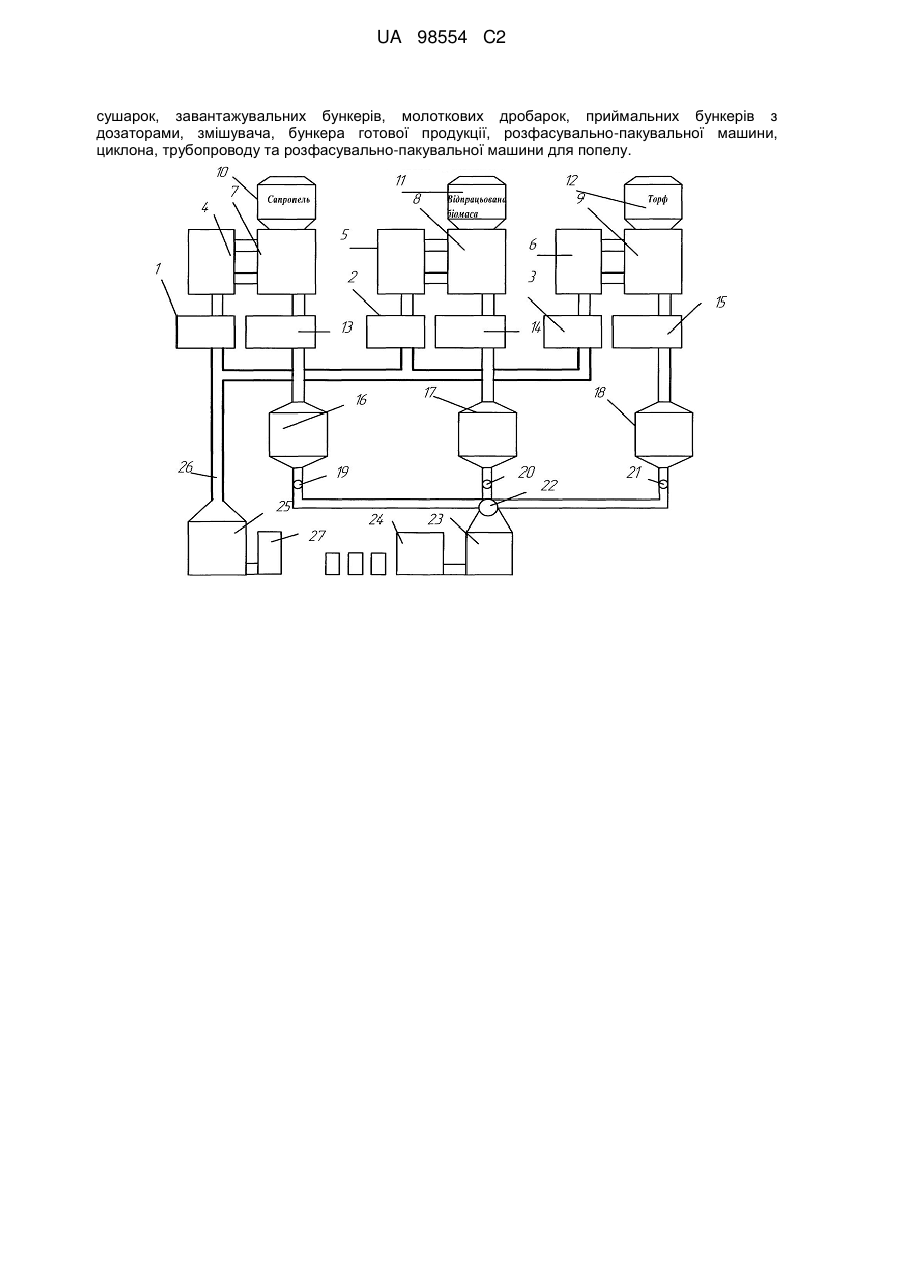

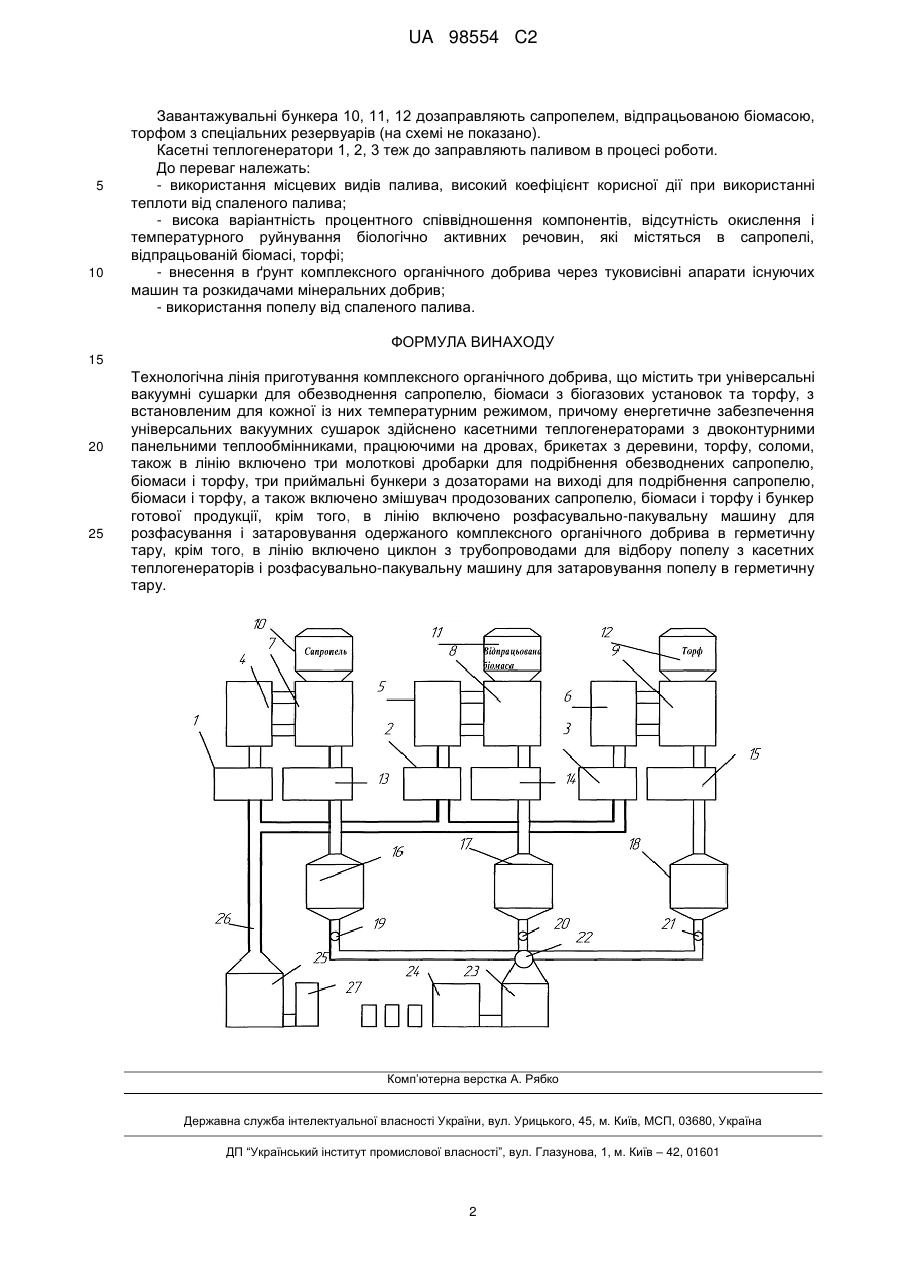

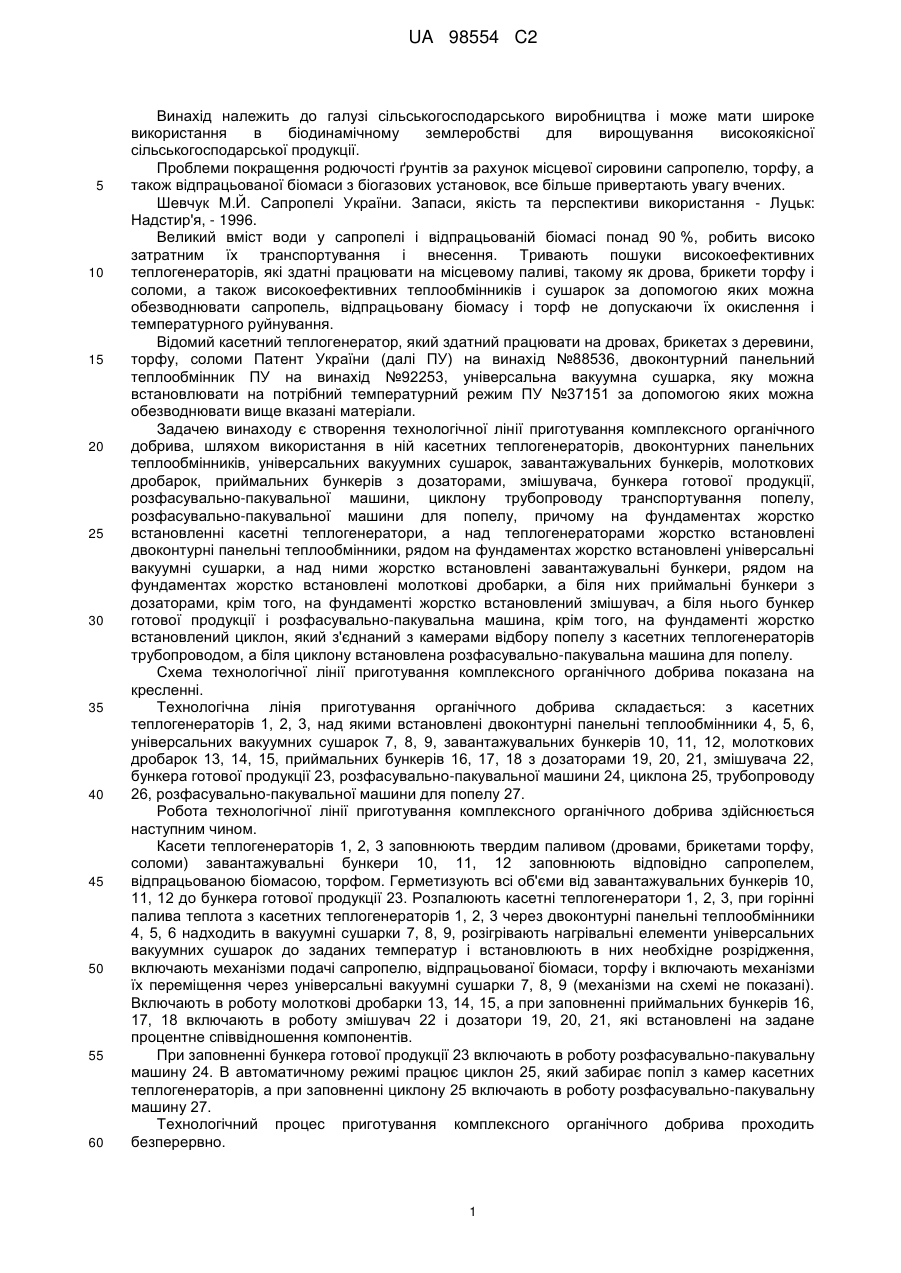

Реферат: Технологічна лінія приготування органічного добрива складається: з касетних теплогенераторів, над якими встановлені двоконтурні панельні теплообмінники, універсальних вакуумних UA 98554 C2 (12) UA 98554 C2 сушарок, завантажувальних бункерів, молоткових дробарок, приймальних бункерів з дозаторами, змішувача, бункера готової продукції, розфасувально-пакувальної машини, циклона, трубопроводу та розфасувально-пакувальної машини для попелу. UA 98554 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського виробництва і може мати широке використання в біодинамічному землеробстві для вирощування високоякісної сільськогосподарської продукції. Проблеми покращення родючості ґрунтів за рахунок місцевої сировини сапропелю, торфу, а також відпрацьованої біомаси з біогазових установок, все більше привертають увагу вчених. Шевчук М.Й. Сапропелі України. Запаси, якість та перспективи використання - Луцьк: Надстир'я, - 1996. Великий вміст води у сапропелі і відпрацьованій біомасі понад 90 %, робить високо затратним їх транспортування і внесення. Тривають пошуки високоефективних теплогенераторів, які здатні працювати на місцевому паливі, такому як дрова, брикети торфу і соломи, а також високоефективних теплообмінників і сушарок за допомогою яких можна обезводнювати сапропель, відпрацьовану біомасу і торф не допускаючи їх окислення і температурного руйнування. Відомий касетний теплогенератор, який здатний працювати на дровах, брикетах з деревини, торфу, соломи Патент України (далі ПУ) на винахід №88536, двоконтурний панельний теплообмінник ПУ на винахід №92253, універсальна вакуумна сушарка, яку можна встановлювати на потрібний температурний режим ПУ №37151 за допомогою яких можна обезводнювати вище вказані матеріали. Задачею винаходу є створення технологічної лінії приготування комплексного органічного добрива, шляхом використання в ній касетних теплогенераторів, двоконтурних панельних теплообмінників, універсальних вакуумних сушарок, завантажувальних бункерів, молоткових дробарок, приймальних бункерів з дозаторами, змішувача, бункера готової продукції, розфасувально-пакувальної машини, циклону трубопроводу транспортування попелу, розфасувально-пакувальної машини для попелу, причому на фундаментах жорстко встановленні касетні теплогенератори, а над теплогенераторами жорстко встановлені двоконтурні панельні теплообмінники, рядом на фундаментах жорстко встановлені універсальні вакуумні сушарки, а над ними жорстко встановлені завантажувальні бункери, рядом на фундаментах жорстко встановлені молоткові дробарки, а біля них приймальні бункери з дозаторами, крім того, на фундаменті жорстко встановлений змішувач, а біля нього бункер готової продукції і розфасувально-пакувальна машина, крім того, на фундаменті жорстко встановлений циклон, який з'єднаний з камерами відбору попелу з касетних теплогенераторів трубопроводом, а біля циклону встановлена розфасувально-пакувальна машина для попелу. Схема технологічної лінії приготування комплексного органічного добрива показана на кресленні. Технологічна лінія приготування органічного добрива складається: з касетних теплогенераторів 1, 2, 3, над якими встановлені двоконтурні панельні теплообмінники 4, 5, 6, універсальних вакуумних сушарок 7, 8, 9, завантажувальних бункерів 10, 11, 12, молоткових дробарок 13, 14, 15, приймальних бункерів 16, 17, 18 з дозаторами 19, 20, 21, змішувача 22, бункера готової продукції 23, розфасувально-пакувальної машини 24, циклона 25, трубопроводу 26, розфасувально-пакувальної машини для попелу 27. Робота технологічної лінії приготування комплексного органічного добрива здійснюється наступним чином. Касети теплогенераторів 1, 2, 3 заповнюють твердим паливом (дровами, брикетами торфу, соломи) завантажувальні бункери 10, 11, 12 заповнюють відповідно сапропелем, відпрацьованою біомасою, торфом. Герметизують всі об'єми від завантажувальних бункерів 10, 11, 12 до бункера готової продукції 23. Розпалюють касетні теплогенератори 1, 2, 3, при горінні палива теплота з касетних теплогенераторів 1, 2, 3 через двоконтурні панельні теплообмінники 4, 5, 6 надходить в вакуумні сушарки 7, 8, 9, розігрівають нагрівальні елементи універсальних вакуумних сушарок до заданих температур і встановлюють в них необхідне розрідження, включають механізми подачі сапропелю, відпрацьованої біомаси, торфу і включають механізми їх переміщення через універсальні вакуумні сушарки 7, 8, 9 (механізми на схемі не показані). Включають в роботу молоткові дробарки 13, 14, 15, а при заповненні приймальних бункерів 16, 17, 18 включають в роботу змішувач 22 і дозатори 19, 20, 21, які встановлені на задане процентне співвідношення компонентів. При заповненні бункера готової продукції 23 включають в роботу розфасувально-пакувальну машину 24. В автоматичному режимі працює циклон 25, який забирає попіл з камер касетних теплогенераторів, а при заповненні циклону 25 включають в роботу розфасувально-пакувальну машину 27. Технологічний процес приготування комплексного органічного добрива проходить безперервно. 1 UA 98554 C2 5 10 Завантажувальні бункера 10, 11, 12 дозаправляють сапропелем, відпрацьованою біомасою, торфом з спеціальних резервуарів (на схемі не показано). Касетні теплогенератори 1, 2, 3 теж до заправляють паливом в процесі роботи. До переваг належать: - використання місцевих видів палива, високий коефіцієнт корисної дії при використанні теплоти від спаленого палива; - висока варіантність процентного співвідношення компонентів, відсутність окислення і температурного руйнування біологічно активних речовин, які містяться в сапропелі, відпрацьованій біомасі, торфі; - внесення в ґрунт комплексного органічного добрива через туковисівні апарати існуючих машин та розкидачами мінеральних добрив; - використання попелу від спаленого палива. ФОРМУЛА ВИНАХОДУ 15 20 25 Технологічна лінія приготування комплексного органічного добрива, що містить три універсальні вакуумні сушарки для обезводнення сапропелю, біомаси з біогазових установок та торфу, з встановленим для кожної із них температурним режимом, причому енергетичне забезпечення універсальних вакуумних сушарок здійснено касетними теплогенераторами з двоконтурними панельними теплообмінниками, працюючими на дровах, брикетах з деревини, торфу, соломи, також в лінію включено три молоткові дробарки для подрібнення обезводнених сапропелю, біомаси і торфу, три приймальні бункери з дозаторами на виході для подрібнення сапропелю, біомаси і торфу, а також включено змішувач продозованих сапропелю, біомаси і торфу і бункер готової продукції, крім того, в лінію включено розфасувально-пакувальну машину для розфасування і затаровування одержаного комплексного органічного добрива в герметичну тару, крім того, в лінію включено циклон з трубопроводами для відбору попелу з касетних теплогенераторів і розфасувально-пакувальну машину для затаровування попелу в герметичну тару. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
