Сервісна координаційно-інформаційна система

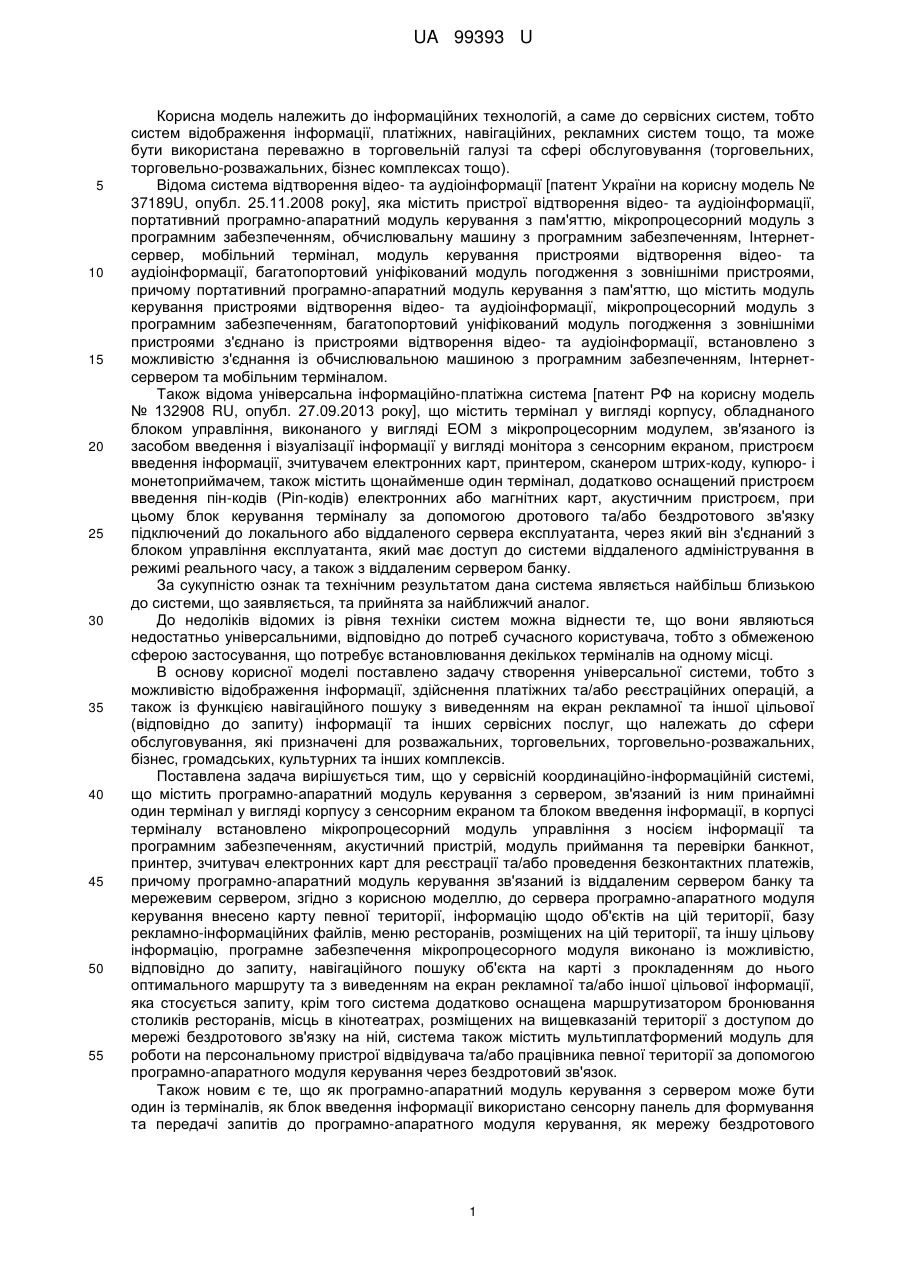

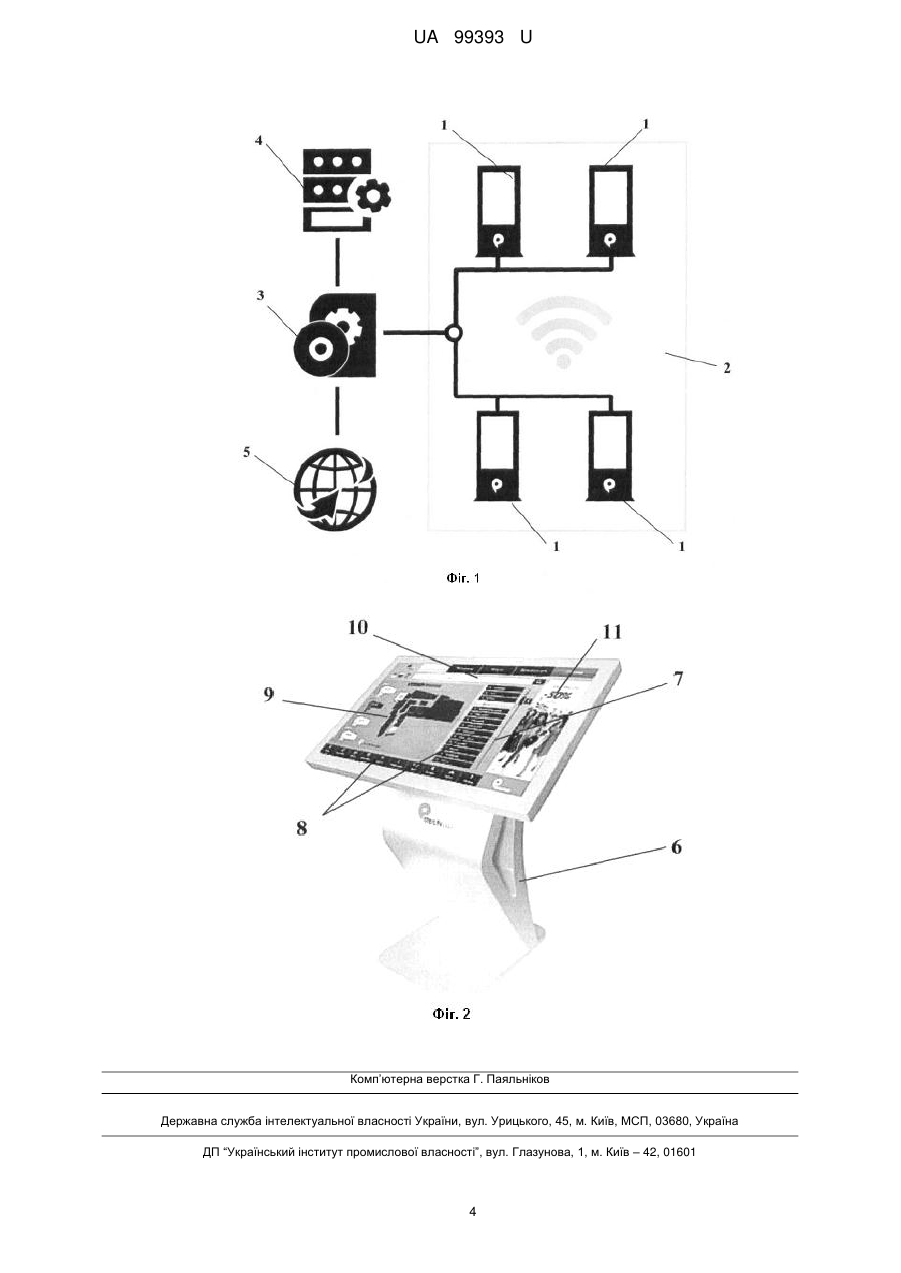

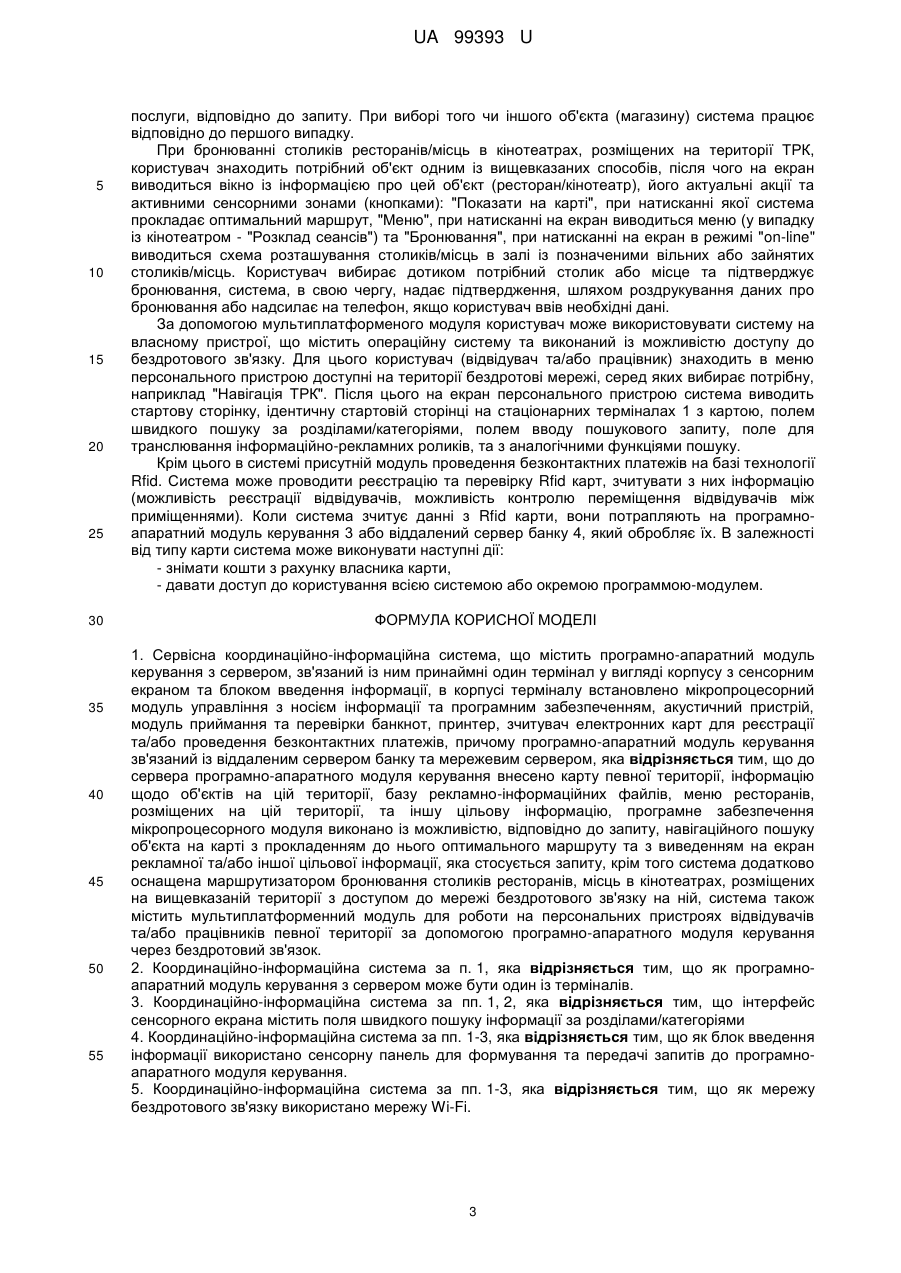

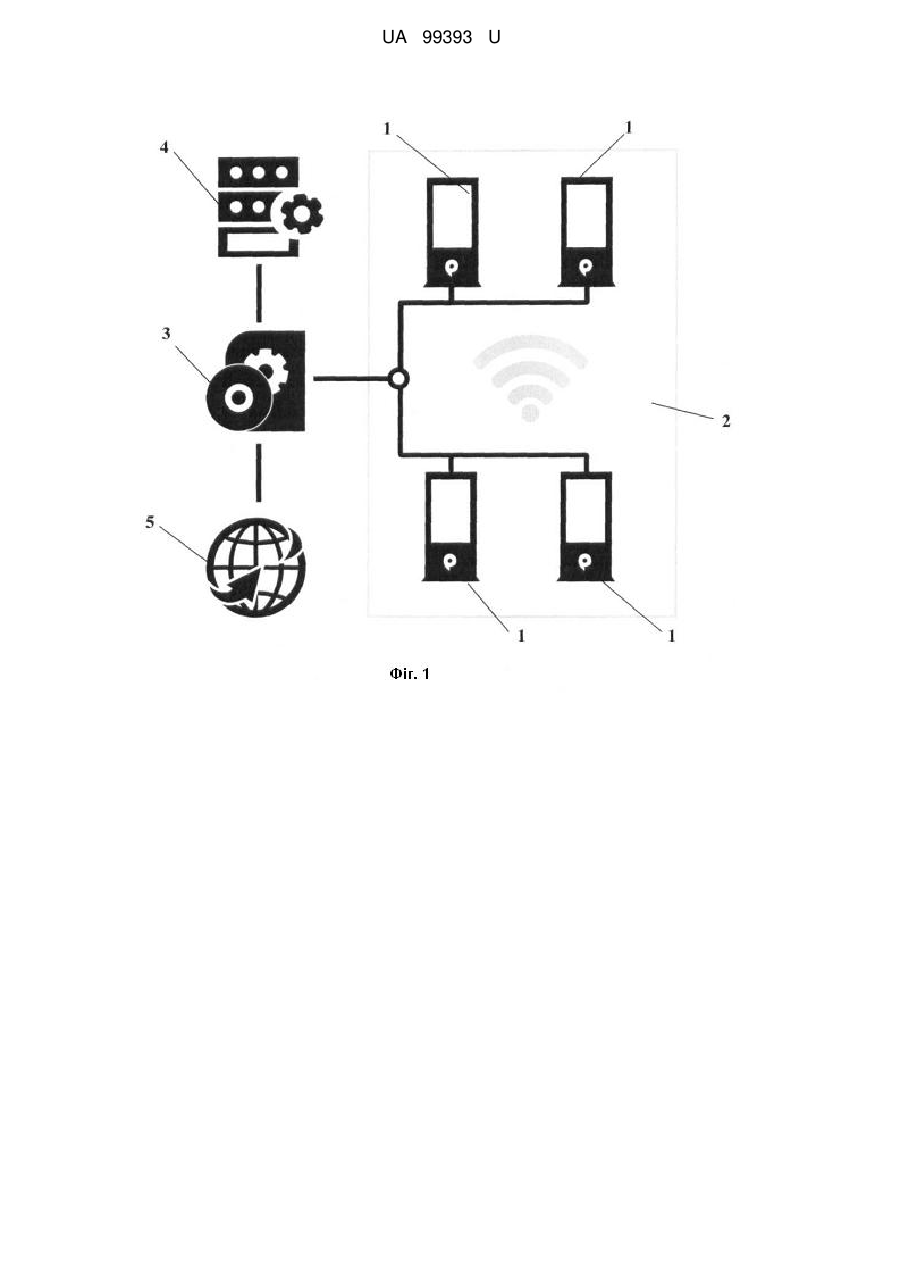

Реферат: UA 99393 U UA 99393 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до інформаційних технологій, а саме до сервісних систем, тобто систем відображення інформації, платіжних, навігаційних, рекламних систем тощо, та може бути використана переважно в торговельній галузі та сфері обслуговування (торговельних, торговельно-розважальних, бізнес комплексах тощо). Відома система відтворення відео- та аудіоінформації [патент України на корисну модель № 37189U, опубл. 25.11.2008 року], яка містить пристрої відтворення відео- та аудіоінформації, портативний програмно-апаратний модуль керування з пам'яттю, мікропроцесорний модуль з програмним забезпеченням, обчислювальну машину з програмним забезпеченням, Інтернетсервер, мобільний термінал, модуль керування пристроями відтворення відео- та аудіоінформації, багатопортовий уніфікований модуль погодження з зовнішніми пристроями, причому портативний програмно-апаратний модуль керування з пам'яттю, що містить модуль керування пристроями відтворення відео- та аудіоінформації, мікропроцесорний модуль з програмним забезпеченням, багатопортовий уніфікований модуль погодження з зовнішніми пристроями з'єднано із пристроями відтворення відео- та аудіоінформації, встановлено з можливістю з'єднання із обчислювальною машиною з програмним забезпеченням, Інтернетсервером та мобільним терміналом. Також відома універсальна інформаційно-платіжна система [патент РФ на корисну модель № 132908 RU, опубл. 27.09.2013 року], що містить термінал у вигляді корпусу, обладнаного блоком управління, виконаного у вигляді ЕОМ з мікропроцесорним модулем, зв'язаного із засобом введення і візуалізації інформації у вигляді монітора з сенсорним екраном, пристроєм введення інформації, зчитувачем електронних карт, принтером, сканером штрих-коду, купюро- і монетоприймачем, також містить щонайменше один термінал, додатково оснащений пристроєм введення пін-кодів (Ріn-кодів) електронних або магнітних карт, акустичним пристроєм, при цьому блок керування терміналу за допомогою дротового та/або бездротового зв'язку підключений до локального або віддаленого сервера експлуатанта, через який він з'єднаний з блоком управління експлуатанта, який має доступ до системи віддаленого адміністрування в режимі реального часу, а також з віддаленим сервером банку. За сукупністю ознак та технічним результатом дана система являється найбільш близькою до системи, що заявляється, та прийнята за найближчий аналог. До недоліків відомих із рівня техніки систем можна віднести те, що вони являються недостатньо універсальними, відповідно до потреб сучасного користувача, тобто з обмеженою сферою застосування, що потребує встановлювання декількох терміналів на одному місці. В основу корисної моделі поставлено задачу створення універсальної системи, тобто з можливістю відображення інформації, здійснення платіжних та/або реєстраційних операцій, а також із функцією навігаційного пошуку з виведенням на екран рекламної та іншої цільової (відповідно до запиту) інформації та інших сервісних послуг, що належать до сфери обслуговування, які призначені для розважальних, торговельних, торговельно-розважальних, бізнес, громадських, культурних та інших комплексів. Поставлена задача вирішується тим, що у сервісній координаційно-інформаційній системі, що містить програмно-апаратний модуль керування з сервером, зв'язаний із ним принаймні один термінал у вигляді корпусу з сенсорним екраном та блоком введення інформації, в корпусі терміналу встановлено мікропроцесорний модуль управління з носієм інформації та програмним забезпеченням, акустичний пристрій, модуль приймання та перевірки банкнот, принтер, зчитувач електронних карт для реєстрації та/або проведення безконтактних платежів, причому програмно-апаратний модуль керування зв'язаний із віддаленим сервером банку та мережевим сервером, згідно з корисною моделлю, до сервера програмно-апаратного модуля керування внесено карту певної території, інформацію щодо об'єктів на цій території, базу рекламно-інформаційних файлів, меню ресторанів, розміщених на цій території, та іншу цільову інформацію, програмне забезпечення мікропроцесорного модуля виконано із можливістю, відповідно до запиту, навігаційного пошуку об'єкта на карті з прокладенням до нього оптимального маршруту та з виведенням на екран рекламної та/або іншої цільової інформації, яка стосується запиту, крім того система додатково оснащена маршрутизатором бронювання столиків ресторанів, місць в кінотеатрах, розміщених на вищевказаній території з доступом до мережі бездротового зв'язку на ній, система також містить мультиплатформений модуль для роботи на персональному пристрої відвідувача та/або працівника певної території за допомогою програмно-апаратного модуля керування через бездротовий зв'язок. Також новим є те, що як програмно-апаратний модуль керування з сервером може бути один із терміналів, як блок введення інформації використано сенсорну панель для формування та передачі запитів до програмно-апаратного модуля керування, як мережу бездротового 1 UA 99393 U 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку використано мережу Wi-Fi, а інтерфейс сенсорного екрана містить поля швидкого пошуку інформації за розділами/категоріями. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено схему системи, що заявляється, на фіг. 2 - термінал із стартовим вікном системи (інтерфейсом). Сервісна координаційно-інформаційна система містить принаймні один термінал (пристрій відтворення інформації) 1 (фіг. 1), розміщений на певній території 2 (далі - територія), та зв'язаний з ним за допомогою дротового або бездротового зв'язку програмно-апаратний модуль керування 3, причому територія оснащена мережею бездротового зв'язку, наприклад мережею Wi-Fi. Програмно-апаратний модуль керування 3 може бути як віддаленим, так і встановленим на території 2 як один із терміналів 1. На відміну від звичайного терміналу 1 програмноапаратний модуль керування 3 виконаний із сервером та зв'язаний із мережевим сервером 5 та віддаленим сервером банку 4. До сервера програмно-апаратного модуля керування 3 внесено карту певної території 2, інформацію щодо об'єктів на цій території, базу рекламноінформаційних файлів, меню ресторанів, розміщених на цій території, та іншу цільову інформацію. Термінал 1 виконаний у вигляді корпусу 6 (фіг. 2) з сенсорним екраном 7 та блоком введення інформації у вигляді сенсорної панелі для формування та передачі запитів до програмно-апаратного модуля керування 3. В корпусі 6 терміналу 1 встановлено мікропроцесорний модуль управління з носієм інформації та програмним забезпеченням, акустичний пристрій (аудіо-колонки), модуль приймання та перевірки банкнот, принтер, зчитувач електронних карт для реєстрації та/або проведення безконтактних платежів на базі технології Rfid. При цьому термінал 1 через програмно-апаратний модуль керування 3 зв'язаний з віддаленим сервером банку 4. Також система оснащена маршрутизатором бронювання столиків ресторанів, місць в кінотеатрах, розміщених на вищевказаній території, з можливістю перевірки наявності умов надання послуги в режимі "on-line", наприклад за допомогою зв'язку із мережевим сервером. Стартова сторінка інтерфейсу сенсорного екрана 7 містить карту 9 певної території, поля 8 швидкого пошуку інформації за розділами/категоріями. Крім цього система містить мультиплатформений модуль для користування системою на персональних пристроях відвідувачів та/або працівників певної території за допомогою програмно-апаратного модуля керування 3 через бездротовий зв'язок, наприклад через мережу Wi-Fi. Здійснення системи, що заявляється, підтверджується прикладом конкретного виконання. Як приклад приймаємо як певну територію - торговельно-розважальний комплекс (далі - ТРК). На території 2 ТРК розміщують потрібну кількість терміналів 1, на які попередньо встановлюють відповідне програмне забезпечення та налагоджують зв'язок із програмноапаратним модулем керування з сервером. До сервера системи вносять карту 9 ТРК (фіг. 2), інформацію щодо об'єктів на цій території, а саме фотографії фасадів магазинів із коротким описом, ресторанів тощо, базу рекламно-інформаційних файлів, меню ресторанів, розміщених на цій території, та іншу цільову інформацію. Користувач системи знаходить на території ТРК найближчий термінал 1, з метою відшукати певний магазин, або магазин, в якому реалізують певний товар. При дотику сенсорного екрана 7 система виводить стартове вікно (головну сторінку) з картою 9, полем швидкого пошуку за розділами/категоріями 8, полем вводу пошукового запиту 10, поле для транслювання інформаційно-рекламних роликів 11. У випадку, коли користувач вибирає пошук за розділами/категоріями 8, система виводить на екран список об'єктів (магазинів), користувач дотиком вибирає певний об'єкт (магазин) і на екран виводиться вікно із інформацією про цей об'єкт (магазин), його актуальні на даний час акції та активною зоною (кнопкою) "Показати на карті", при натисканні якої система прокладає оптимальний маршрут. У випадку, коли користувач вибирає пошук "кліком" по карті 9 (вибір об'єкта (магазину) на карті), система відображує на екрані збільшену карту з виділенням вибраного об'єкта (магазину), маршруту до нього та виведенням короткого опису з активною сенсорною зоною (кнопкою) "Детальніше", при натисканні на екран виводиться вікно із інформацією про цей об'єкт (магазин), його актуальні на даний час акції та іншу цільову інформацію. У випадку "кліку" по інформаційно-рекламному ролику 11 певного об'єкта (магазину), на екран виводиться вікно із інформацією про цей об'єкт (магазин) та активною сенсорною зоною (кнопкою) "Показати на карті", при натисканні якої система прокладає оптимальний маршрут. У випадку вибору введення пошукового запиту, користувач вводить в полі запиту 10 назву об'єкта (магазину) або вид чи назву товару (послуги). В першому випадку на екран виводиться вікно із інформацією про цей об'єкт (магазин) та активною сенсорною зоною (кнопкою) "Показати на карті", при натисканні якої система прокладає оптимальний маршрут. В другому випадку система відображає перелік об'єктів (магазинів), які реалізують товари чи надають 2 UA 99393 U 5 10 15 20 25 30 35 40 45 50 55 послуги, відповідно до запиту. При виборі того чи іншого об'єкта (магазину) система працює відповідно до першого випадку. При бронюванні столиків ресторанів/місць в кінотеатрах, розміщених на території ТРК, користувач знаходить потрібний об'єкт одним із вищевказаних способів, після чого на екран виводиться вікно із інформацією про цей об'єкт (ресторан/кінотеатр), його актуальні акції та активними сенсорними зонами (кнопками): "Показати на карті", при натисканні якої система прокладає оптимальний маршрут, "Меню", при натисканні на екран виводиться меню (у випадку із кінотеатром - "Розклад сеансів") та "Бронювання", при натисканні на екран в режимі "on-line" виводиться схема розташування столиків/місць в залі із позначеними вільних або зайнятих столиків/місць. Користувач вибирає дотиком потрібний столик або місце та підтверджує бронювання, система, в свою чергу, надає підтвердження, шляхом роздрукування даних про бронювання або надсилає на телефон, якщо користувач ввів необхідні дані. За допомогою мультиплатформеного модуля користувач може використовувати систему на власному пристрої, що містить операційну систему та виконаний із можливістю доступу до бездротового зв'язку. Для цього користувач (відвідувач та/або працівник) знаходить в меню персонального пристрою доступні на території бездротові мережі, серед яких вибирає потрібну, наприклад "Навігація ТРК". Після цього на екран персонального пристрою система виводить стартову сторінку, ідентичну стартовій сторінці на стаціонарних терміналах 1 з картою, полем швидкого пошуку за розділами/категоріями, полем вводу пошукового запиту, поле для транслювання інформаційно-рекламних роликів, та з аналогічними функціями пошуку. Крім цього в системі присутній модуль проведення безконтактних платежів на базі технології Rfid. Система може проводити реєстрацію та перевірку Rfid карт, зчитувати з них інформацію (можливість реєстрації відвідувачів, можливість контролю переміщення відвідувачів між приміщеннями). Коли система зчитує данні з Rfid карти, вони потрапляють на програмноапаратний модуль керування 3 або віддалений сервер банку 4, який обробляє їх. В залежності від типу карти система може виконувати наступні дії: - знімати кошти з рахунку власника карти, - давати доступ до користування всією системою або окремою программою-модулем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сервісна координаційно-інформаційна система, що містить програмно-апаратний модуль керування з сервером, зв'язаний із ним принаймні один термінал у вигляді корпусу з сенсорним екраном та блоком введення інформації, в корпусі терміналу встановлено мікропроцесорний модуль управління з носієм інформації та програмним забезпеченням, акустичний пристрій, модуль приймання та перевірки банкнот, принтер, зчитувач електронних карт для реєстрації та/або проведення безконтактних платежів, причому програмно-апаратний модуль керування зв'язаний із віддаленим сервером банку та мережевим сервером, яка відрізняється тим, що до сервера програмно-апаратного модуля керування внесено карту певної території, інформацію щодо об'єктів на цій території, базу рекламно-інформаційних файлів, меню ресторанів, розміщених на цій території, та іншу цільову інформацію, програмне забезпечення мікропроцесорного модуля виконано із можливістю, відповідно до запиту, навігаційного пошуку об'єкта на карті з прокладенням до нього оптимального маршруту та з виведенням на екран рекламної та/або іншої цільової інформації, яка стосується запиту, крім того система додатково оснащена маршрутизатором бронювання столиків ресторанів, місць в кінотеатрах, розміщених на вищевказаній території з доступом до мережі бездротового зв'язку на ній, система також містить мультиплатформенний модуль для роботи на персональних пристроях відвідувачів та/або працівників певної території за допомогою програмно-апаратного модуля керування через бездротовий зв'язок. 2. Координаційно-інформаційна система за п. 1, яка відрізняється тим, що як програмноапаратний модуль керування з сервером може бути один із терміналів. 3. Координаційно-інформаційна система за пп. 1, 2, яка відрізняється тим, що інтерфейс сенсорного екрана містить поля швидкого пошуку інформації за розділами/категоріями 4. Координаційно-інформаційна система за пп. 1-3, яка відрізняється тим, що як блок введення інформації використано сенсорну панель для формування та передачі запитів до програмноапаратного модуля керування. 5. Координаційно-інформаційна система за пп. 1-3, яка відрізняється тим, що як мережу бездротового зв'язку використано мережу Wi-Fi. 3 UA 99393 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
