Пристрій гідропривідний для наведення аварійно-устєвої збірки

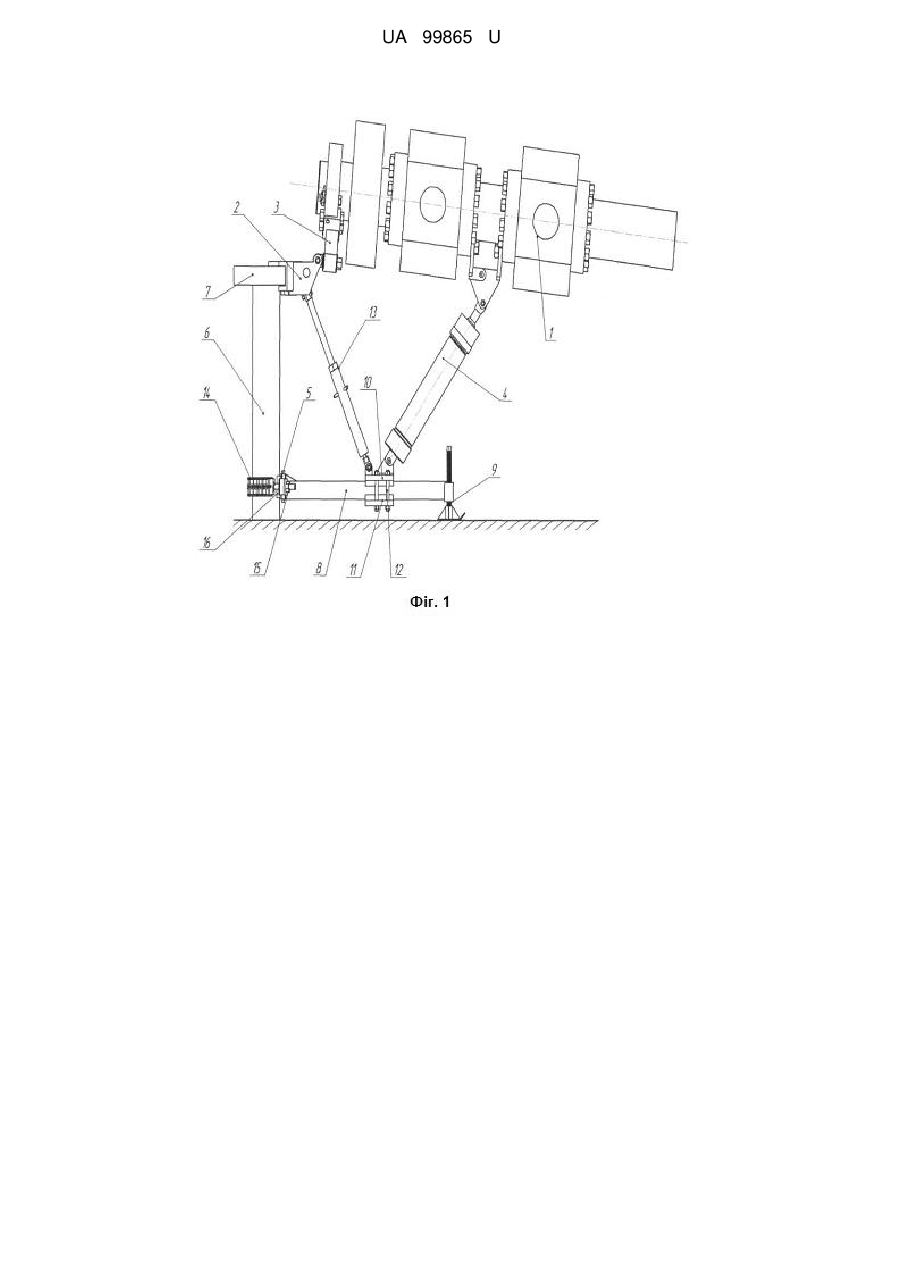

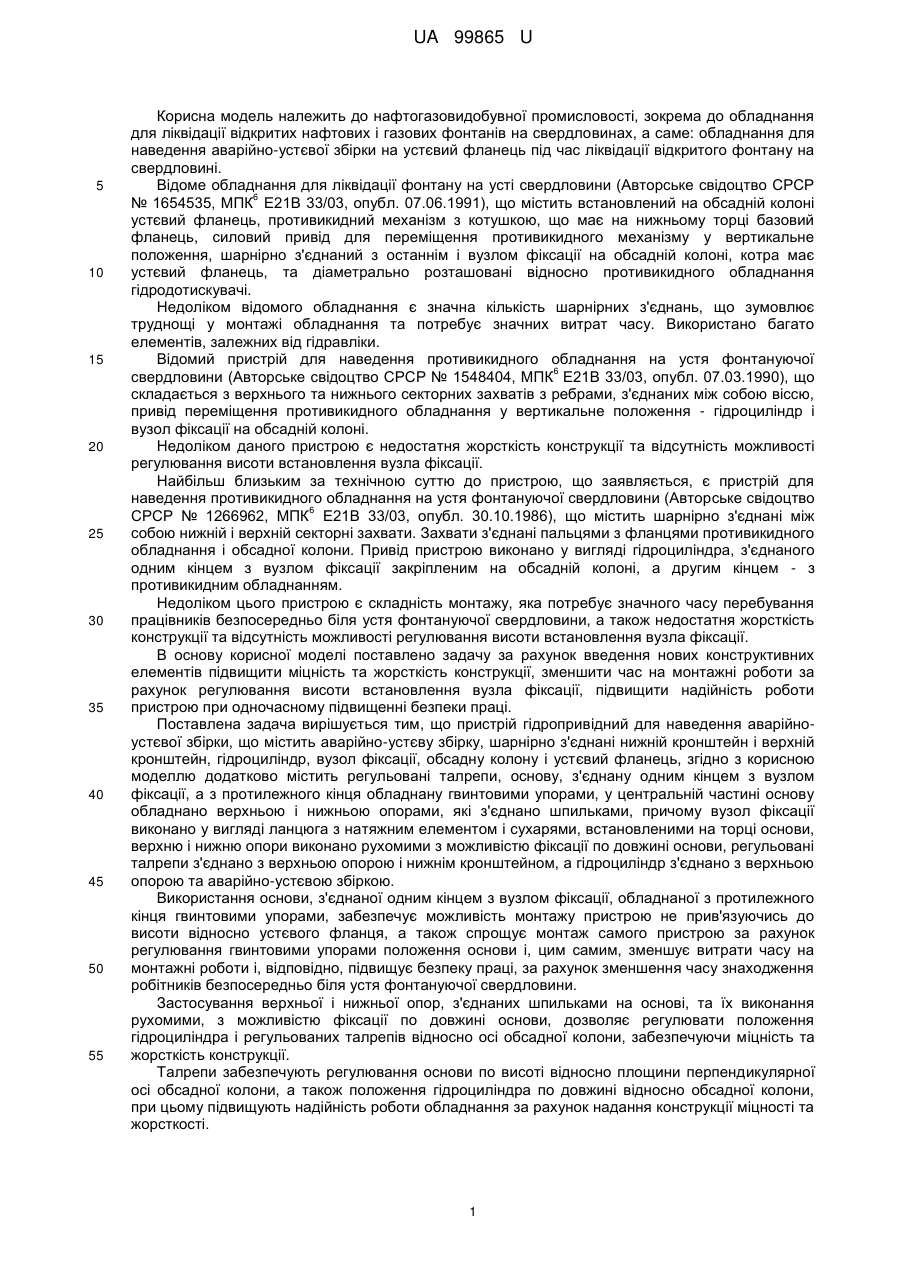

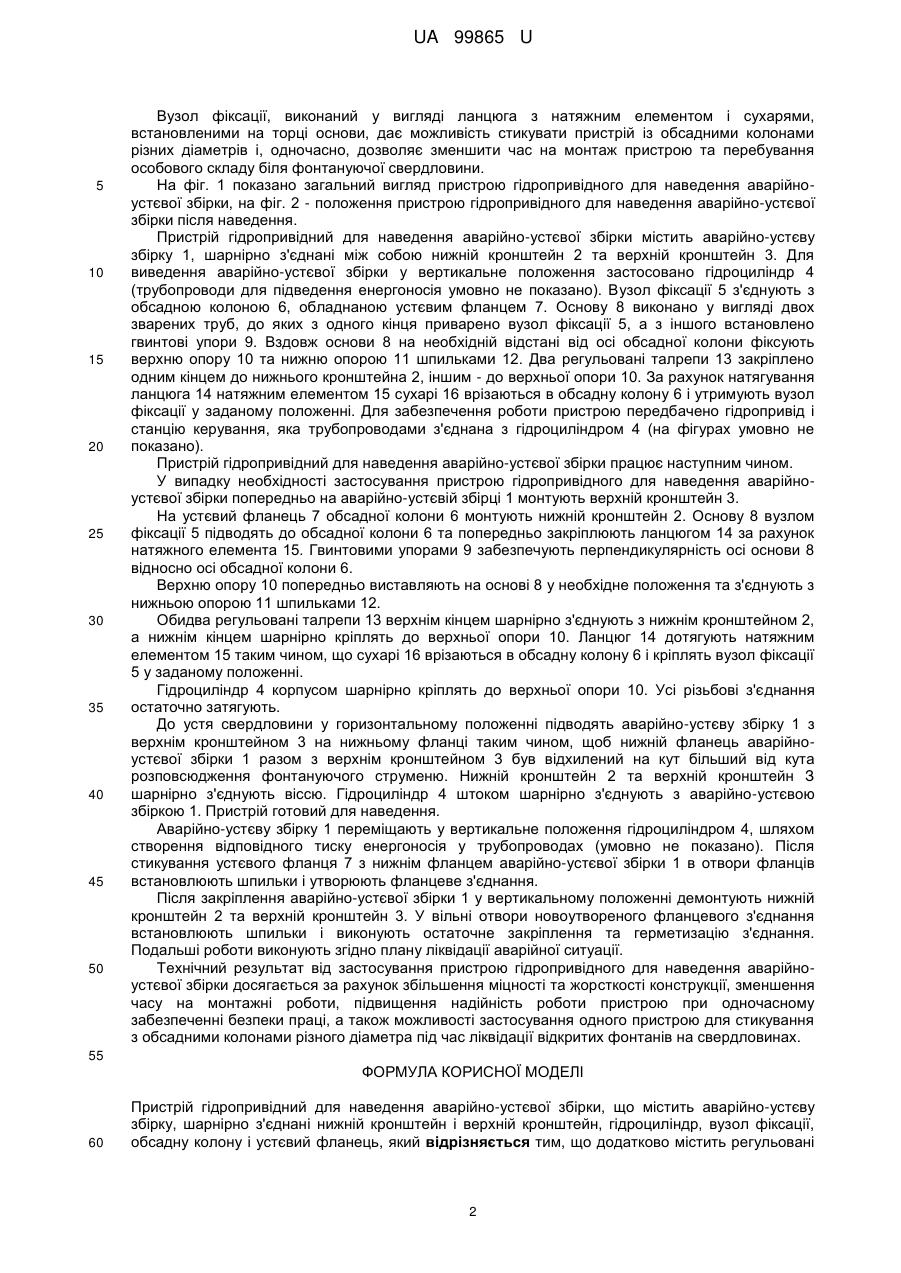

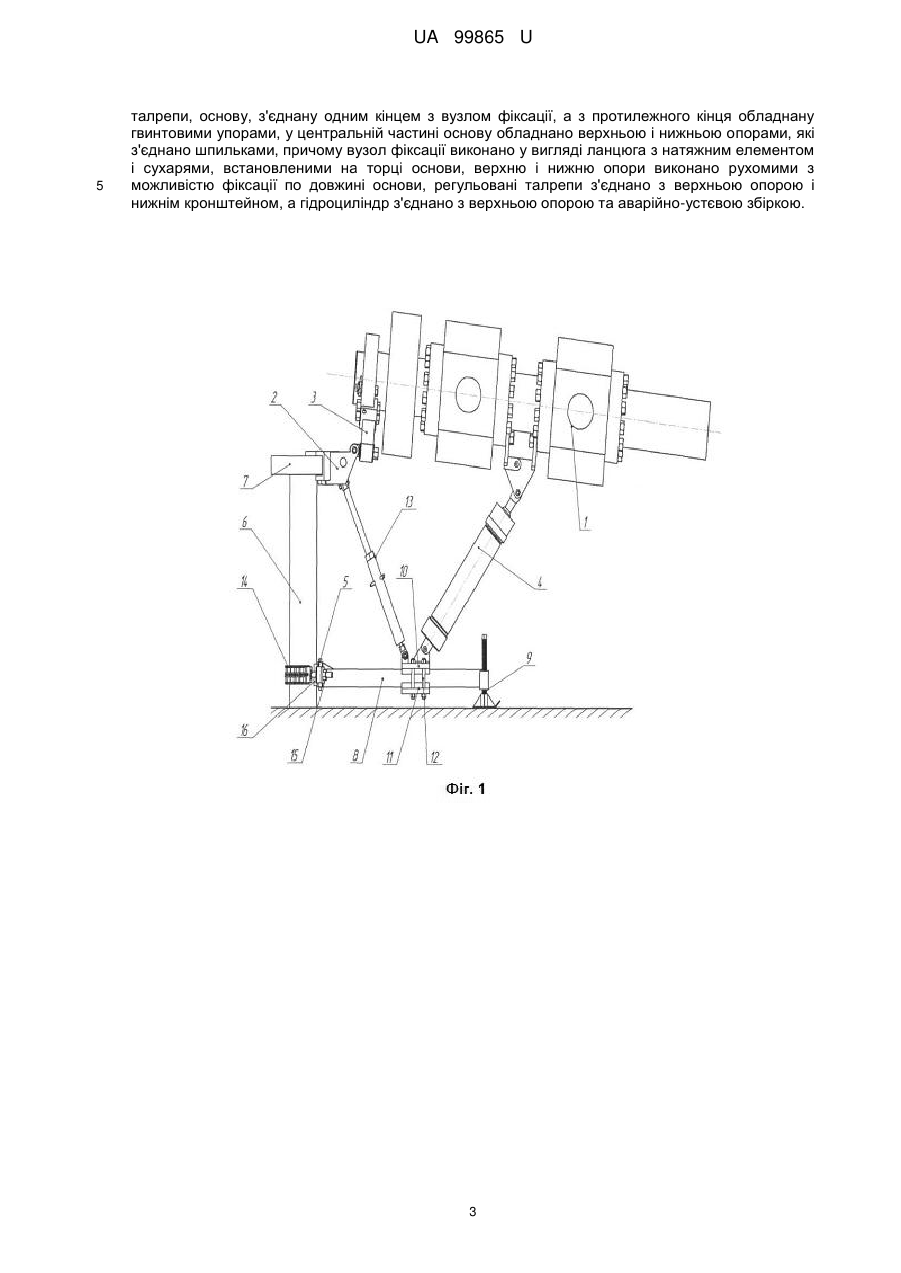

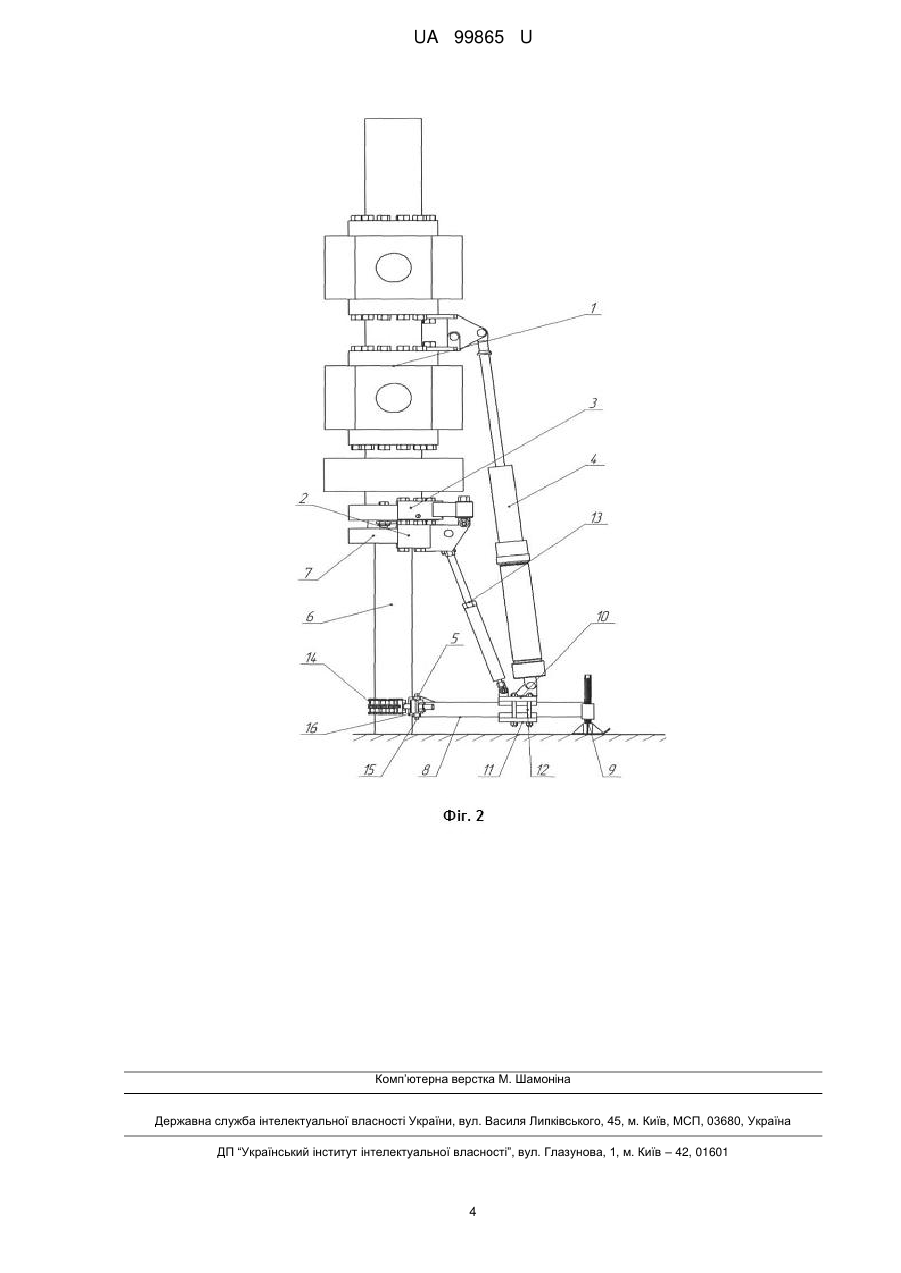

Реферат: Пристрій гідропривідний для наведення аварійно-устєвої збірки містить аварійно-устєву збірку, шарнірно з'єднані нижній кронштейн і верхній кронштейн, гідроциліндр, вузол фіксації, обсадну колону і устєвий фланець. Додатково пристрій містить регульовані талрепи, основу, з'єднану одним кінцем з вузлом фіксації, а з протилежного кінця обладнану гвинтовими упорами. У центральній частині основу обладнано верхньою і нижньою опорами, які з'єднано шпильками. Вузол фіксації виконано у вигляді ланцюга з натяжним елементом і сухарями, встановленими на торці основи. Верхню і нижню опори виконано рухомими з можливістю фіксації по довжині основи. Регульовані талрепи з'єднано з верхньою опорою і нижнім кронштейном, а гідроциліндр з'єднано з верхньою опорою та аварійно-устєвою збіркою. UA 99865 U (54) ПРИСТРІЙ ГІДРОПРИВІДНИЙ ДЛЯ НАВЕДЕННЯ АВАРІЙНО-УСТЄВОЇ ЗБІРКИ UA 99865 U UA 99865 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до обладнання для ліквідації відкритих нафтових і газових фонтанів на свердловинах, а саме: обладнання для наведення аварійно-устєвої збірки на устєвий фланець під час ліквідації відкритого фонтану на свердловині. Відоме обладнання для ліквідації фонтану на усті свердловини (Авторське свідоцтво СРСР 6 № 1654535, МПК Е21В 33/03, опубл. 07.06.1991), що містить встановлений на обсадній колоні устєвий фланець, противикидний механізм з котушкою, що має на нижньому торці базовий фланець, силовий привід для переміщення противикидного механізму у вертикальне положення, шарнірно з'єднаний з останнім і вузлом фіксації на обсадній колоні, котра має устєвий фланець, та діаметрально розташовані відносно противикидного обладнання гідродотискувачі. Недоліком відомого обладнання є значна кількість шарнірних з'єднань, що зумовлює труднощі у монтажі обладнання та потребує значних витрат часу. Використано багато елементів, залежних від гідравліки. Відомий пристрій для наведення противикидного обладнання на устя фонтануючої 6 свердловини (Авторське свідоцтво СРСР № 1548404, МПК Е21В 33/03, опубл. 07.03.1990), що складається з верхнього та нижнього секторних захватів з ребрами, з'єднаних між собою віссю, привід переміщення противикидного обладнання у вертикальне положення - гідроциліндр і вузол фіксації на обсадній колоні. Недоліком даного пристрою є недостатня жорсткість конструкції та відсутність можливості регулювання висоти встановлення вузла фіксації. Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для наведення противикидного обладнання на устя фонтануючої свердловини (Авторське свідоцтво 6 СРСР № 1266962, МПК Е21В 33/03, опубл. 30.10.1986), що містить шарнірно з'єднані між собою нижній і верхній секторні захвати. Захвати з'єднані пальцями з фланцями противикидного обладнання і обсадної колони. Привід пристрою виконано у вигляді гідроциліндра, з'єднаного одним кінцем з вузлом фіксації закріпленим на обсадній колоні, а другим кінцем - з противикидним обладнанням. Недоліком цього пристрою є складність монтажу, яка потребує значного часу перебування працівників безпосередньо біля устя фонтануючої свердловини, а також недостатня жорсткість конструкції та відсутність можливості регулювання висоти встановлення вузла фіксації. В основу корисної моделі поставлено задачу за рахунок введення нових конструктивних елементів підвищити міцність та жорсткість конструкції, зменшити час на монтажні роботи за рахунок регулювання висоти встановлення вузла фіксації, підвищити надійність роботи пристрою при одночасному підвищенні безпеки праці. Поставлена задача вирішується тим, що пристрій гідропривідний для наведення аварійноустєвої збірки, що містить аварійно-устєву збірку, шарнірно з'єднані нижній кронштейн і верхній кронштейн, гідроциліндр, вузол фіксації, обсадну колону і устєвий фланець, згідно з корисною моделлю додатково містить регульовані талрепи, основу, з'єднану одним кінцем з вузлом фіксації, а з протилежного кінця обладнану гвинтовими упорами, у центральній частині основу обладнано верхньою і нижньою опорами, які з'єднано шпильками, причому вузол фіксації виконано у вигляді ланцюга з натяжним елементом і сухарями, встановленими на торці основи, верхню і нижню опори виконано рухомими з можливістю фіксації по довжині основи, регульовані талрепи з'єднано з верхньою опорою і нижнім кронштейном, а гідроциліндр з'єднано з верхньою опорою та аварійно-устєвою збіркою. Використання основи, з'єднаної одним кінцем з вузлом фіксації, обладнаної з протилежного кінця гвинтовими упорами, забезпечує можливість монтажу пристрою не прив'язуючись до висоти відносно устєвого фланця, а також спрощує монтаж самого пристрою за рахунок регулювання гвинтовими упорами положення основи і, цим самим, зменшує витрати часу на монтажні роботи і, відповідно, підвищує безпеку праці, за рахунок зменшення часу знаходження робітників безпосередньо біля устя фонтануючої свердловини. Застосування верхньої і нижньої опор, з'єднаних шпильками на основі, та їх виконання рухомими, з можливістю фіксації по довжині основи, дозволяє регулювати положення гідроциліндра і регульованих талрепів відносно осі обсадної колони, забезпечуючи міцність та жорсткість конструкції. Талрепи забезпечують регулювання основи по висоті відносно площини перпендикулярної осі обсадної колони, а також положення гідроциліндра по довжині відносно обсадної колони, при цьому підвищують надійність роботи обладнання за рахунок надання конструкції міцності та жорсткості. 1 UA 99865 U 5 10 15 20 25 30 35 40 45 50 Вузол фіксації, виконаний у вигляді ланцюга з натяжним елементом і сухарями, встановленими на торці основи, дає можливість стикувати пристрій із обсадними колонами різних діаметрів і, одночасно, дозволяє зменшити час на монтаж пристрою та перебування особового складу біля фонтануючої свердловини. На фіг. 1 показано загальний вигляд пристрою гідропривідного для наведення аварійноустєвої збірки, на фіг. 2 - положення пристрою гідропривідного для наведення аварійно-устєвої збірки після наведення. Пристрій гідропривідний для наведення аварійно-устєвої збірки містить аварійно-устєву збірку 1, шарнірно з'єднані між собою нижній кронштейн 2 та верхній кронштейн 3. Для виведення аварійно-устєвої збірки у вертикальне положення застосовано гідроциліндр 4 (трубопроводи для підведення енергоносія умовно не показано). Вузол фіксації 5 з'єднують з обсадною колоною 6, обладнаною устєвим фланцем 7. Основу 8 виконано у вигляді двох зварених труб, до яких з одного кінця приварено вузол фіксації 5, а з іншого встановлено гвинтові упори 9. Вздовж основи 8 на необхідній відстані від осі обсадної колони фіксують верхню опору 10 та нижню опорою 11 шпильками 12. Два регульовані талрепи 13 закріплено одним кінцем до нижнього кронштейна 2, іншим - до верхньої опори 10. За рахунок натягування ланцюга 14 натяжним елементом 15 сухарі 16 врізаються в обсадну колону 6 і утримують вузол фіксації у заданому положенні. Для забезпечення роботи пристрою передбачено гідропривід і станцію керування, яка трубопроводами з'єднана з гідроциліндром 4 (на фігурах умовно не показано). Пристрій гідропривідний для наведення аварійно-устєвої збірки працює наступним чином. У випадку необхідності застосування пристрою гідропривідного для наведення аварійноустєвої збірки попередньо на аварійно-устєвій збірці 1 монтують верхній кронштейн 3. На устєвий фланець 7 обсадної колони 6 монтують нижній кронштейн 2. Основу 8 вузлом фіксації 5 підводять до обсадної колони 6 та попередньо закріплюють ланцюгом 14 за рахунок натяжного елемента 15. Гвинтовими упорами 9 забезпечують перпендикулярність осі основи 8 відносно осі обсадної колони 6. Верхню опору 10 попередньо виставляють на основі 8 у необхідне положення та з'єднують з нижньою опорою 11 шпильками 12. Обидва регульовані талрепи 13 верхнім кінцем шарнірно з'єднують з нижнім кронштейном 2, а нижнім кінцем шарнірно кріплять до верхньої опори 10. Ланцюг 14 дотягують натяжним елементом 15 таким чином, що сухарі 16 врізаються в обсадну колону 6 і кріплять вузол фіксації 5 у заданому положенні. Гідроциліндр 4 корпусом шарнірно кріплять до верхньої опори 10. Усі різьбові з'єднання остаточно затягують. До устя свердловини у горизонтальному положенні підводять аварійно-устєву збірку 1 з верхнім кронштейном 3 на нижньому фланці таким чином, щоб нижній фланець аварійноустєвої збірки 1 разом з верхнім кронштейном 3 був відхилений на кут більший від кута розповсюдження фонтануючого струменю. Нижній кронштейн 2 та верхній кронштейн З шарнірно з'єднують віссю. Гідроциліндр 4 штоком шарнірно з'єднують з аварійно-устєвою збіркою 1. Пристрій готовий для наведення. Аварійно-устєву збірку 1 переміщають у вертикальне положення гідроциліндром 4, шляхом створення відповідного тиску енергоносія у трубопроводах (умовно не показано). Після стикування устєвого фланця 7 з нижнім фланцем аварійно-устєвої збірки 1 в отвори фланців встановлюють шпильки і утворюють фланцеве з'єднання. Після закріплення аварійно-устєвої збірки 1 у вертикальному положенні демонтують нижній кронштейн 2 та верхній кронштейн 3. У вільні отвори новоутвореного фланцевого з'єднання встановлюють шпильки і виконують остаточне закріплення та герметизацію з'єднання. Подальші роботи виконують згідно плану ліквідації аварійної ситуації. Технічний результат від застосування пристрою гідропривідного для наведення аварійноустєвої збірки досягається за рахунок збільшення міцності та жорсткості конструкції, зменшення часу на монтажні роботи, підвищення надійність роботи пристрою при одночасному забезпеченні безпеки праці, а також можливості застосування одного пристрою для стикування з обсадними колонами різного діаметра під час ліквідації відкритих фонтанів на свердловинах. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій гідропривідний для наведення аварійно-устєвої збірки, що містить аварійно-устєву збірку, шарнірно з'єднані нижній кронштейн і верхній кронштейн, гідроциліндр, вузол фіксації, обсадну колону і устєвий фланець, який відрізняється тим, що додатково містить регульовані 2 UA 99865 U 5 талрепи, основу, з'єднану одним кінцем з вузлом фіксації, а з протилежного кінця обладнану гвинтовими упорами, у центральній частині основу обладнано верхньою і нижньою опорами, які з'єднано шпильками, причому вузол фіксації виконано у вигляді ланцюга з натяжним елементом і сухарями, встановленими на торці основи, верхню і нижню опори виконано рухомими з можливістю фіксації по довжині основи, регульовані талрепи з'єднано з верхньою опорою і нижнім кронштейном, а гідроциліндр з'єднано з верхньою опорою та аварійно-устєвою збіркою. 3 UA 99865 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
