Пристрій для наведення засувки на гирло фонтануючої свердловини

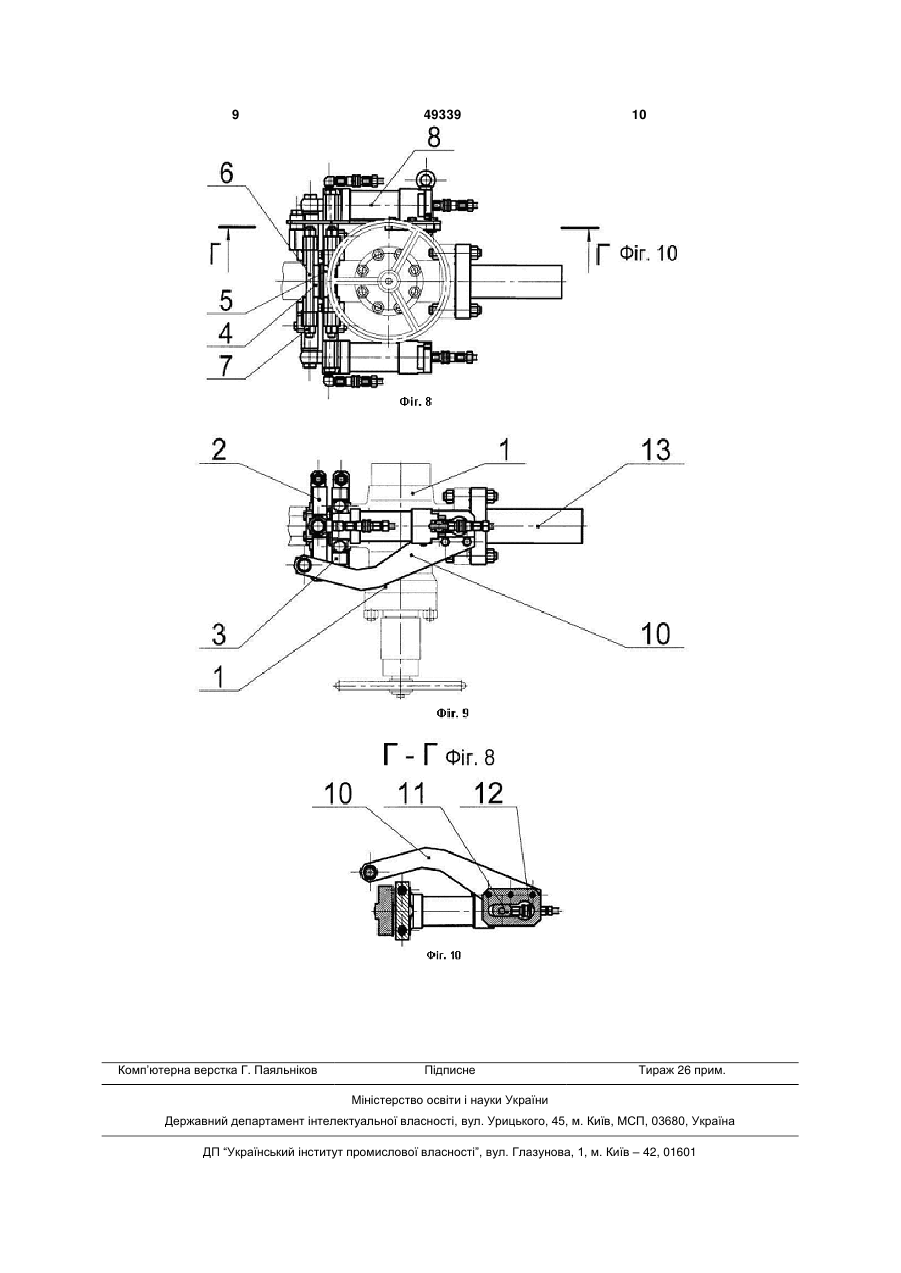

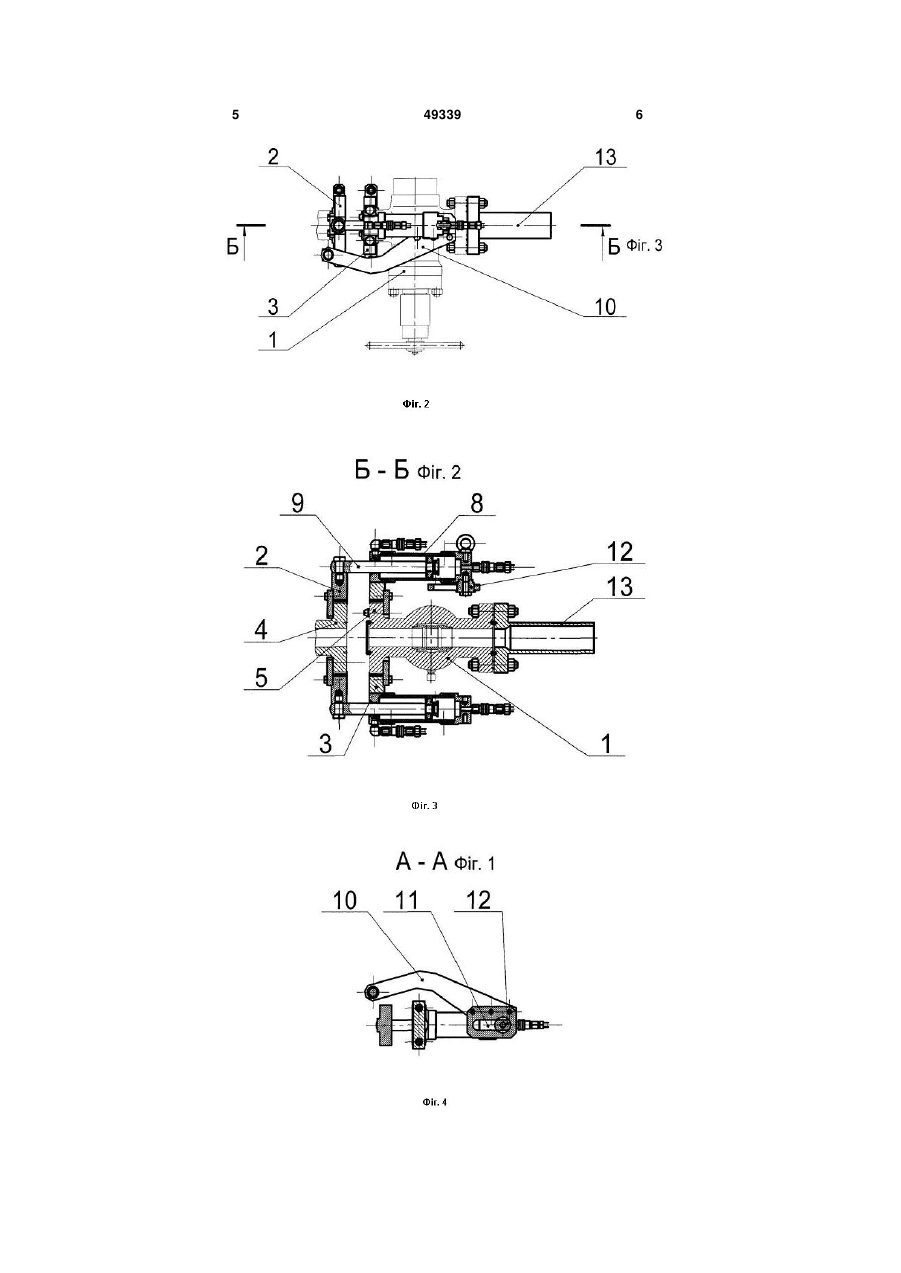

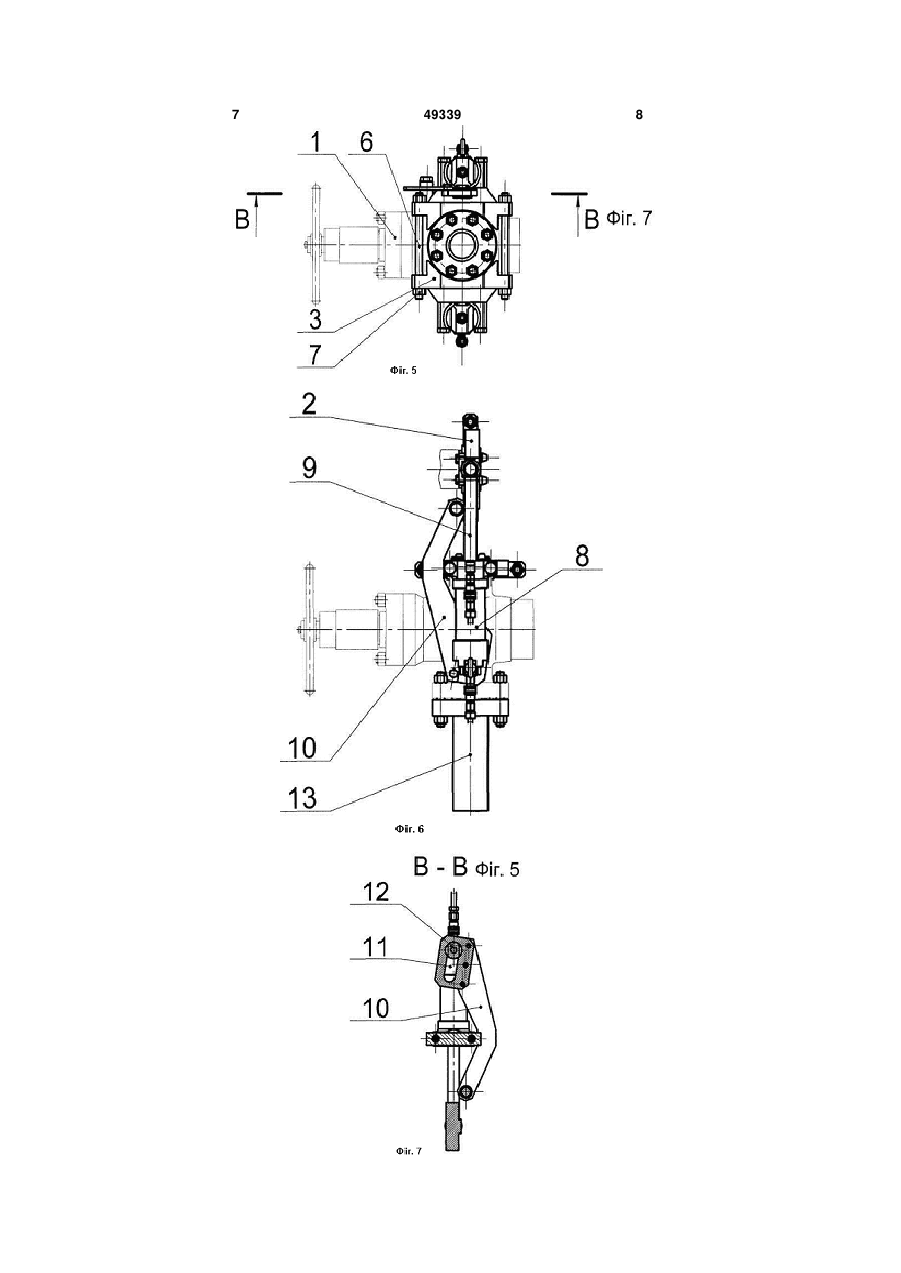

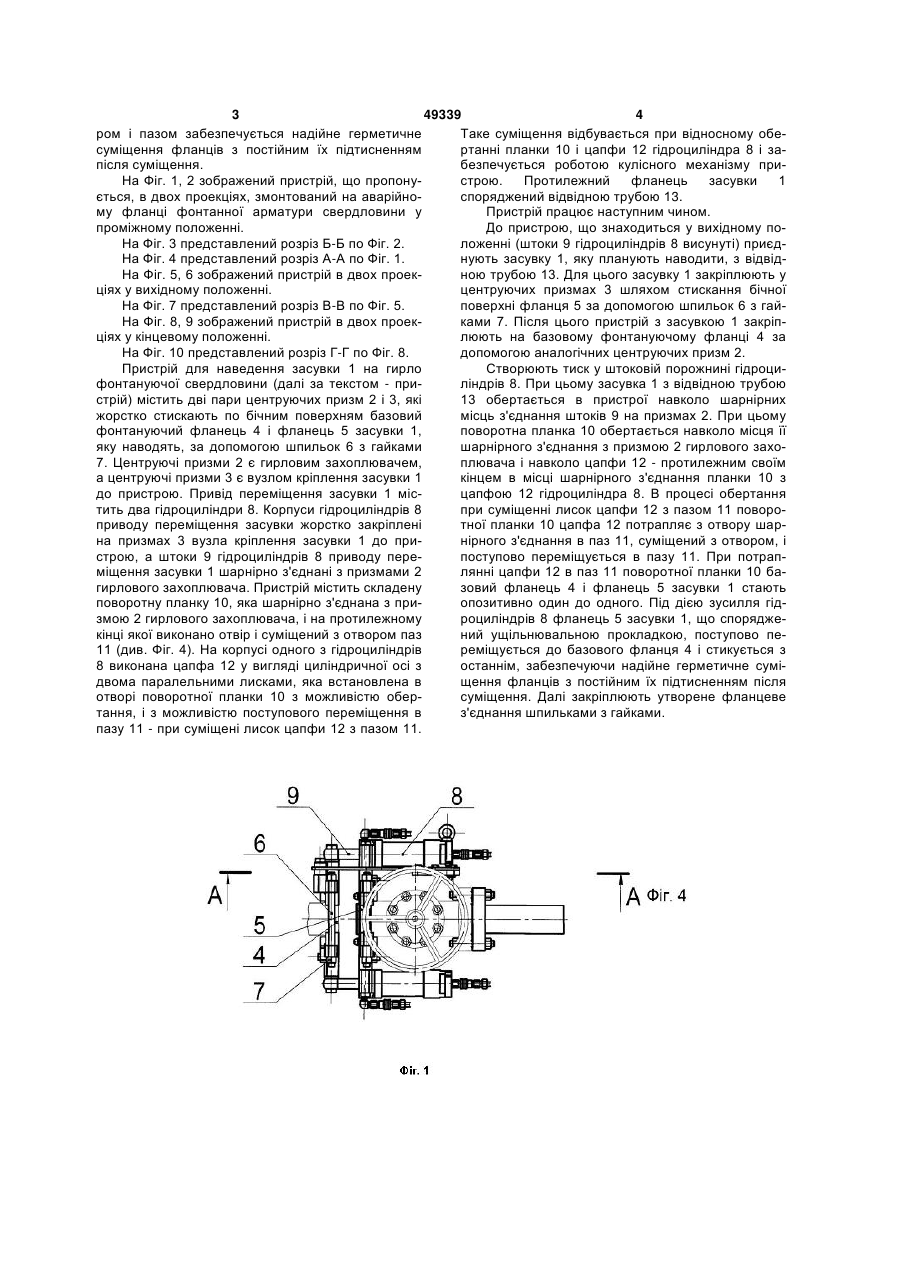

Пристрій для наведення засувки на гирло фонтануючої свердловини, який містить гирловий захоплювач, привід переміщення засувки, яку наводять, і вузол кріплення засувки до пристрою, 3 49339 4 ром і пазом забезпечується надійне герметичне Таке суміщення відбувається при відносному обесуміщення фланців з постійним їх підтисненням ртанні планки 10 і цапфи 12 гідроциліндра 8 і запісля суміщення. безпечується роботою кулісного механізму приНа Фіг. 1, 2 зображений пристрій, що пропонустрою. Протилежний фланець засувки 1 ється, в двох проекціях, змонтований на аварійноспоряджений відвідною трубою 13. му фланці фонтанної арматури свердловини у Пристрій працює наступним чином. проміжному положенні. До пристрою, що знаходиться у вихідному поНа Фіг. 3 представлений розріз Б-Б по Фіг. 2. ложенні (штоки 9 гідроциліндрів 8 висунуті) приєдНа Фіг. 4 представлений розріз А-А по Фіг. 1. нують засувку 1, яку планують наводити, з відвідНа Фіг. 5, 6 зображений пристрій в двох проекною трубою 13. Для цього засувку 1 закріплюють у ціях у вихідному положенні. центруючих призмах 3 шляхом стискання бічної На Фіг. 7 представлений розріз В-В по Фіг. 5. поверхні фланця 5 за допомогою шпильок 6 з гайНа Фіг. 8, 9 зображений пристрій в двох проекками 7. Після цього пристрій з засувкою 1 закріпціях у кінцевому положенні. люють на базовому фонтануючому фланці 4 за На Фіг. 10 представлений розріз Г-Г по Фіг. 8. допомогою аналогічних центруючих призм 2. Пристрій для наведення засувки 1 на гирло Створюють тиск у штоковій порожнині гідроцифонтануючої свердловини (далі за текстом - приліндрів 8. При цьому засувка 1 з відвідною трубою стрій) містить дві пари центруючих призм 2 і 3, які 13 обертається в пристрої навколо шарнірних жорстко стискають по бічним поверхням базовий місць з'єднання штоків 9 на призмах 2. При цьому фонтануючий фланець 4 і фланець 5 засувки 1, поворотна планка 10 обертається навколо місця її яку наводять, за допомогою шпильок 6 з гайками шарнірного з'єднання з призмою 2 гирлового захо7. Центруючі призми 2 є гирловим захоплювачем, плювача і навколо цапфи 12 - протилежним своїм а центруючі призми 3 є вузлом кріплення засувки 1 кінцем в місці шарнірного з'єднання планки 10 з до пристрою. Привід переміщення засувки 1 місцапфою 12 гідроциліндра 8. В процесі обертання тить два гідроциліндри 8. Корпуси гідроциліндрів 8 при суміщенні лисок цапфи 12 з пазом 11 повороприводу переміщення засувки жорстко закріплені тної планки 10 цапфа 12 потрапляє з отвору шарна призмах 3 вузла кріплення засувки 1 до принірного з'єднання в паз 11, суміщений з отвором, і строю, а штоки 9 гідроциліндрів 8 приводу перепоступово переміщується в пазу 11. При потрапміщення засувки 1 шарнірно з'єднані з призмами 2 лянні цапфи 12 в паз 11 поворотної планки 10 багирлового захоплювача. Пристрій містить складену зовий фланець 4 і фланець 5 засувки 1 стають поворотну планку 10, яка шарнірно з'єднана з приопозитивно один до одного. Під дією зусилля гідзмою 2 гирлового захоплювача, і на протилежному роциліндрів 8 фланець 5 засувки 1, що споряджекінці якої виконано отвір і суміщений з отвором паз ний ущільнювальною прокладкою, поступово пе11 (див. Фіг. 4). На корпусі одного з гідроциліндрів реміщується до базового фланця 4 і стикується з 8 виконана цапфа 12 у вигляді циліндричної осі з останнім, забезпечуючи надійне герметичне сумідвома паралельними лисками, яка встановлена в щення фланців з постійним їх підтисненням після отворі поворотної планки 10 з можливістю оберсуміщення. Далі закріплюють утворене фланцеве тання, і з можливістю поступового переміщення в з'єднання шпильками з гайками. пазу 11 - при суміщені лисок цапфи 12 з пазом 11. 5 49339 6 7 49339 8 9 Комп’ютерна верстка Г. Паяльніков 49339 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
