Універсальна ємність – кухоль (трансформер)

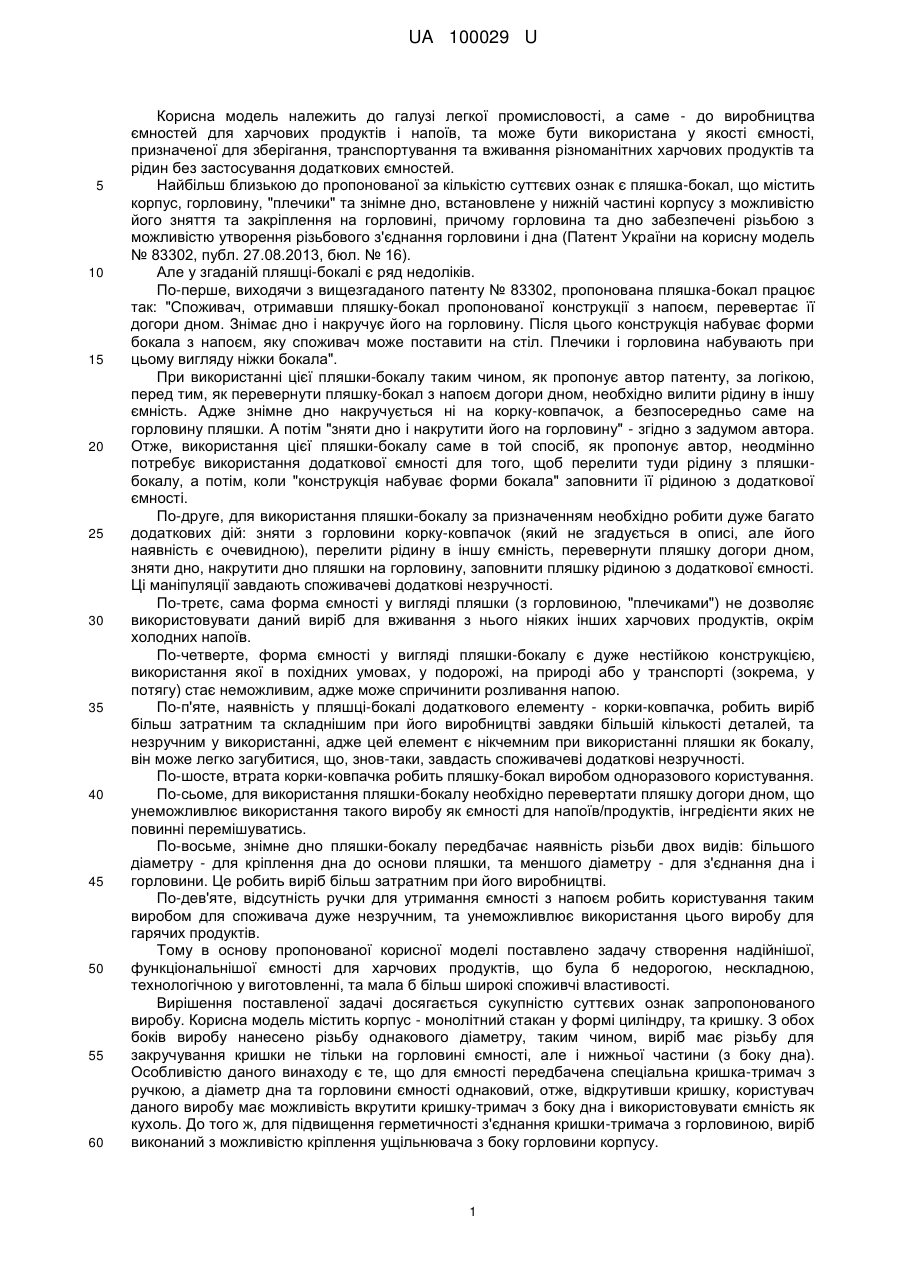

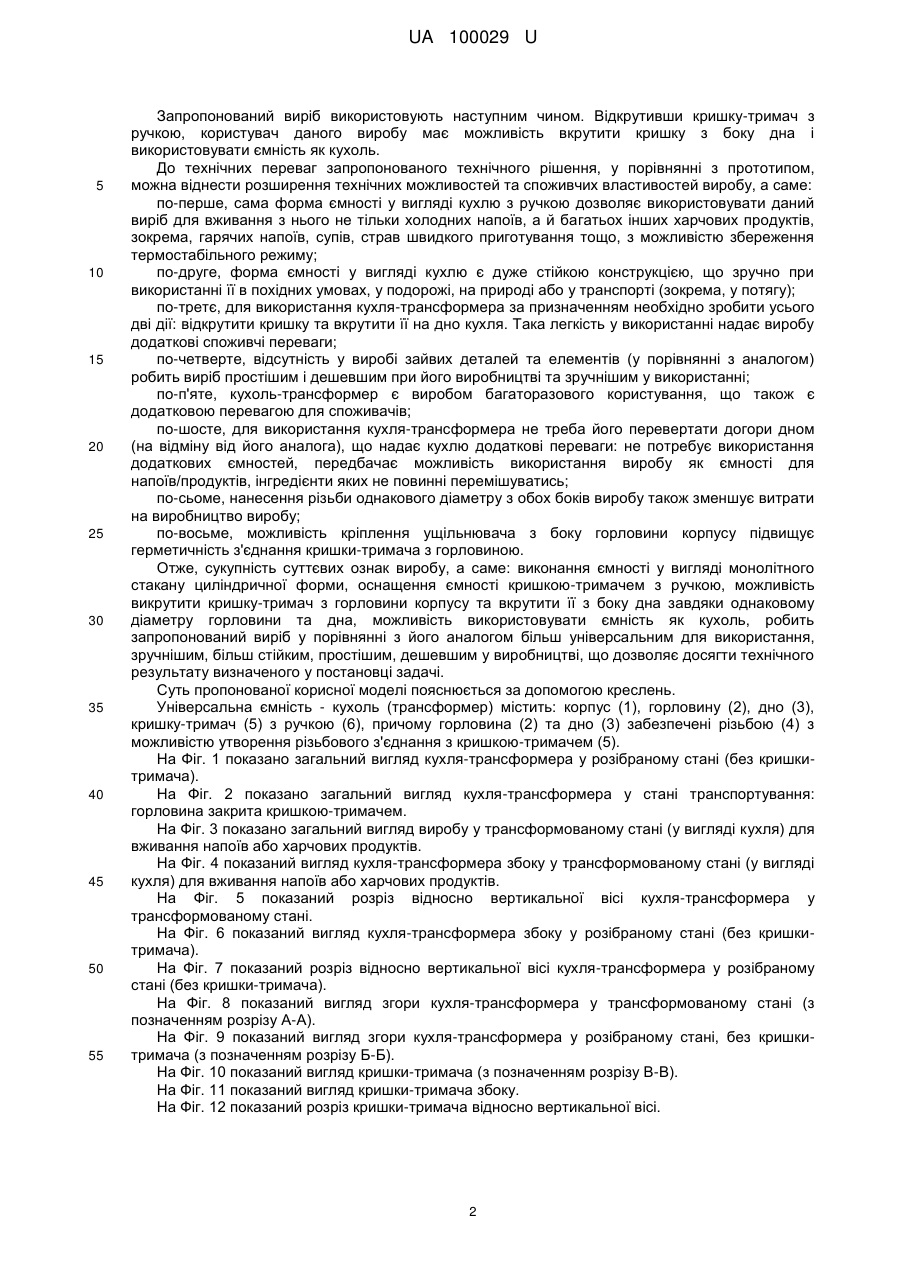

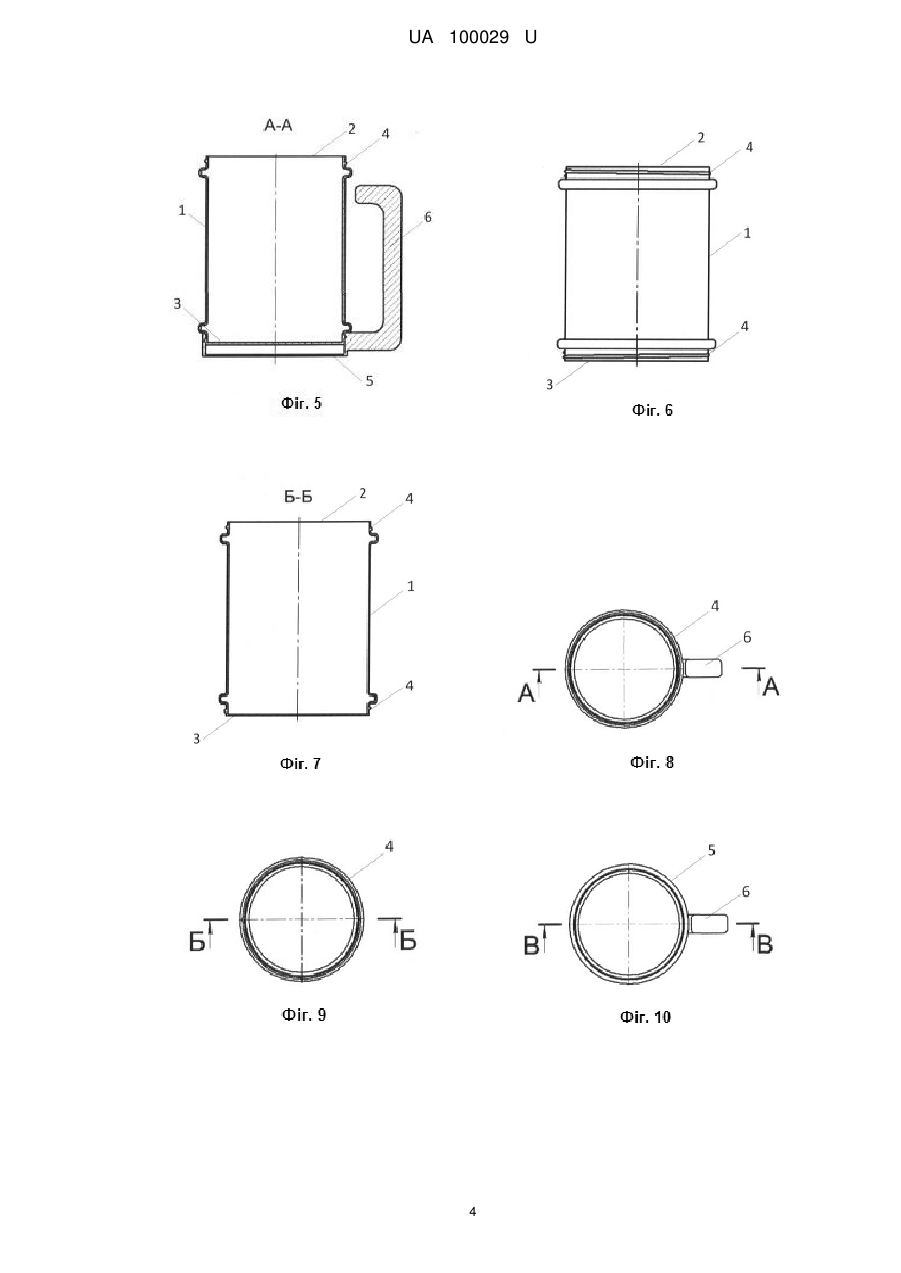

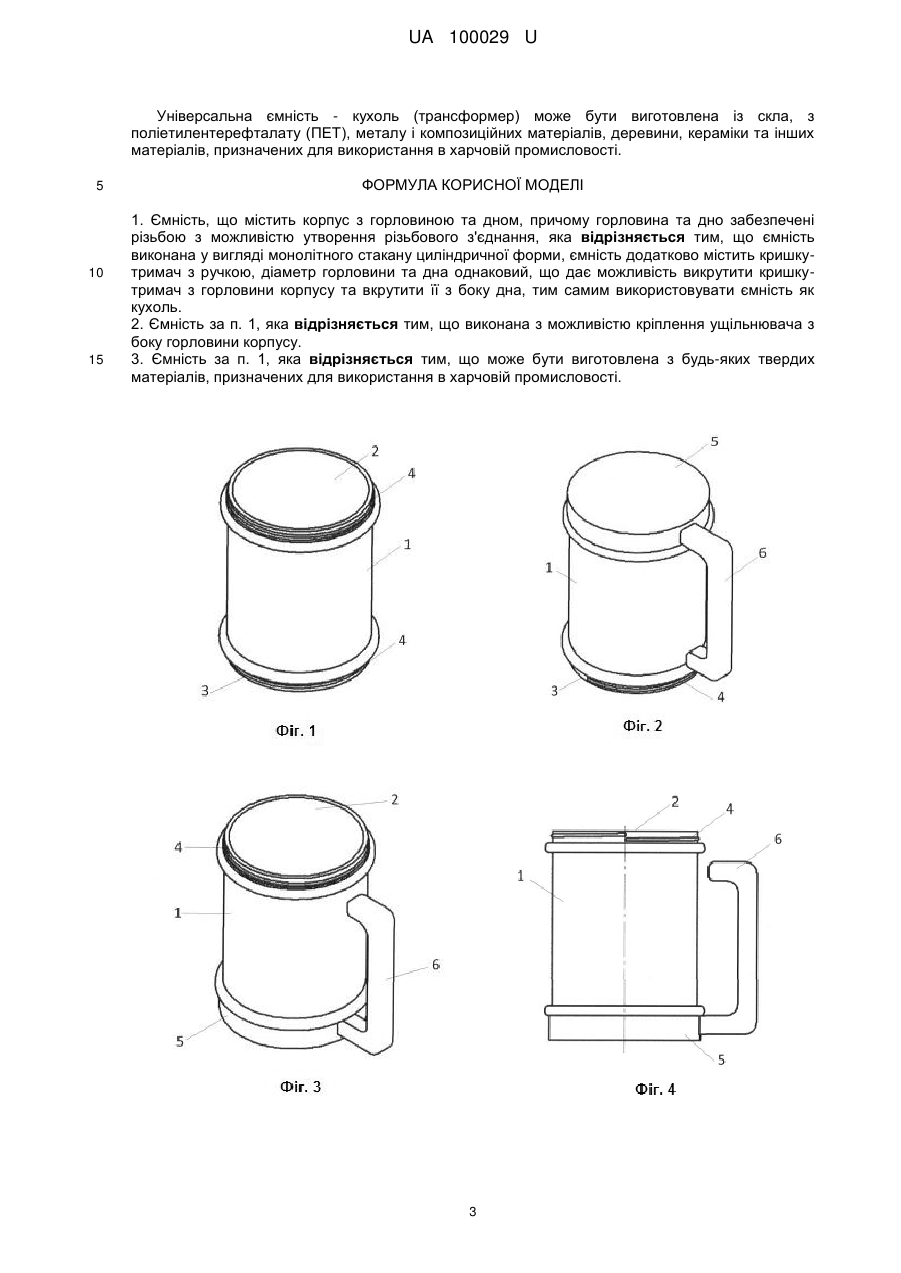

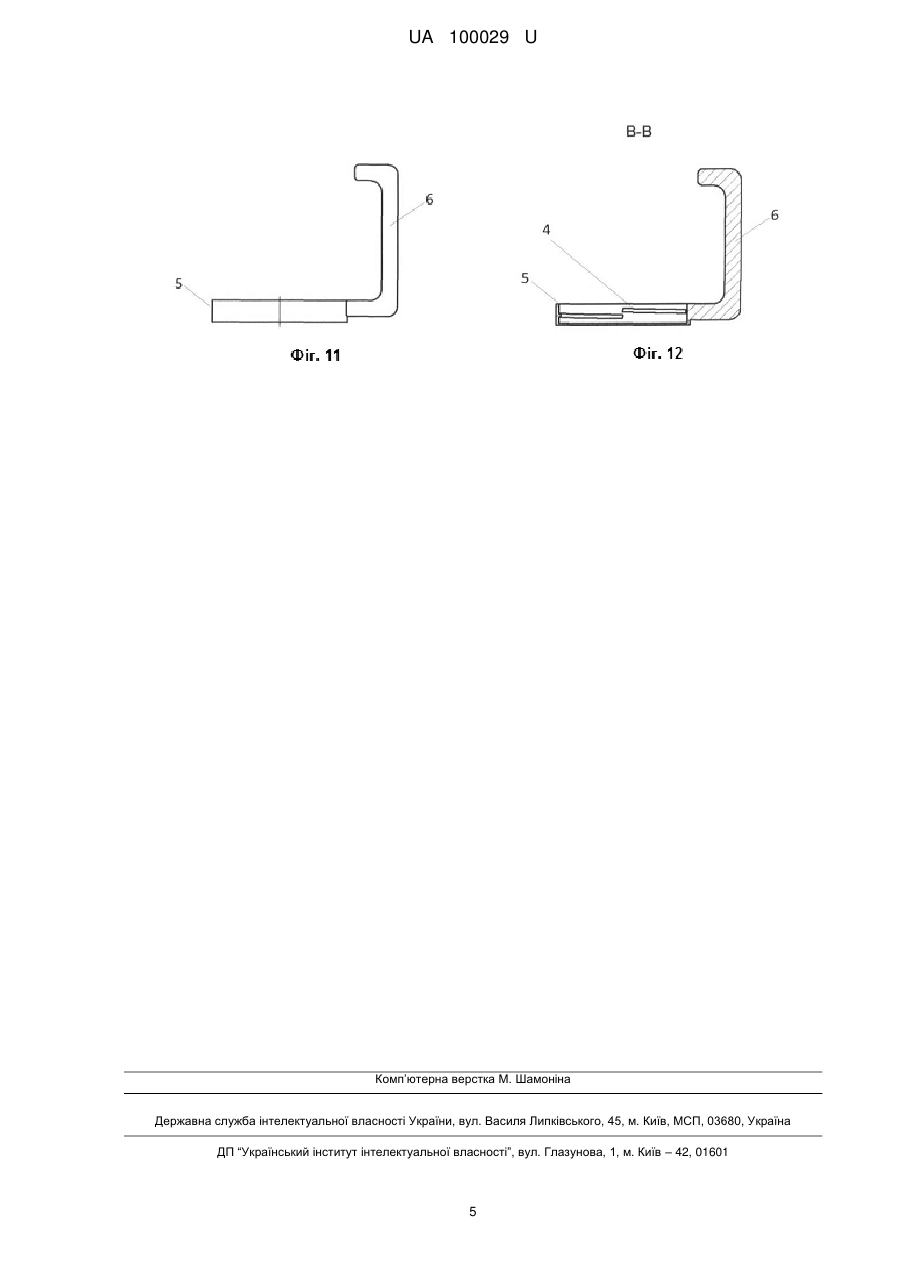

Реферат: UA 100029 U UA 100029 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, а саме - до виробництва ємностей для харчових продуктів і напоїв, та може бути використана у якості ємності, призначеної для зберігання, транспортування та вживання різноманітних харчових продуктів та рідин без застосування додаткових ємностей. Найбільш близькою до пропонованої за кількістю суттєвих ознак є пляшка-бокал, що містить корпус, горловину, "плечики" та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині, причому горловина та дно забезпечені різьбою з можливістю утворення різьбового з'єднання горловини і дна (Патент України на корисну модель № 83302, публ. 27.08.2013, бюл. № 16). Але у згаданій пляшці-бокалі є ряд недоліків. По-перше, виходячи з вищезгаданого патенту № 83302, пропонована пляшка-бокал працює так: "Споживач, отримавши пляшку-бокал пропонованої конструкції з напоєм, перевертає її догори дном. Знімає дно і накручує його на горловину. Після цього конструкція набуває форми бокала з напоєм, яку споживач може поставити на стіл. Плечики і горловина набувають при цьому вигляду ніжки бокала". При використанні цієї пляшки-бокалу таким чином, як пропонує автор патенту, за логікою, перед тим, як перевернути пляшку-бокал з напоєм догори дном, необхідно вилити рідину в іншу ємність. Адже знімне дно накручується ні на корку-ковпачок, а безпосередньо саме на горловину пляшки. А потім "зняти дно і накрутити його на горловину" - згідно з задумом автора. Отже, використання цієї пляшки-бокалу саме в той спосіб, як пропонує автор, неодмінно потребує використання додаткової ємності для того, щоб перелити туди рідину з пляшкибокалу, а потім, коли "конструкція набуває форми бокала" заповнити її рідиною з додаткової ємності. По-друге, для використання пляшки-бокалу за призначенням необхідно робити дуже багато додаткових дій: зняти з горловини корку-ковпачок (який не згадується в описі, але його наявність є очевидною), перелити рідину в іншу ємність, перевернути пляшку догори дном, зняти дно, накрутити дно пляшки на горловину, заповнити пляшку рідиною з додаткової ємності. Ці маніпуляції завдають споживачеві додаткові незручності. По-третє, сама форма ємності у вигляді пляшки (з горловиною, "плечиками") не дозволяє використовувати даний виріб для вживання з нього ніяких інших харчових продуктів, окрім холодних напоїв. По-четверте, форма ємності у вигляді пляшки-бокалу є дуже нестійкою конструкцією, використання якої в похідних умовах, у подорожі, на природі або у транспорті (зокрема, у потягу) стає неможливим, адже може спричинити розливання напою. По-п'яте, наявність у пляшці-бокалі додаткового елементу - корки-ковпачка, робить виріб більш затратним та складнішим при його виробництві завдяки більшій кількості деталей, та незручним у використанні, адже цей елемент є нікчемним при використанні пляшки як бокалу, він може легко загубитися, що, знов-таки, завдасть споживачеві додаткові незручності. По-шосте, втрата корки-ковпачка робить пляшку-бокал виробом одноразового користування. По-сьоме, для використання пляшки-бокалу необхідно перевертати пляшку догори дном, що унеможливлює використання такого виробу як ємності для напоїв/продуктів, інгредієнти яких не повинні перемішуватись. По-восьме, знімне дно пляшки-бокалу передбачає наявність різьби двох видів: більшого діаметру - для кріплення дна до основи пляшки, та меншого діаметру - для з'єднання дна і горловини. Це робить виріб більш затратним при його виробництві. По-дев'яте, відсутність ручки для утримання ємності з напоєм робить користування таким виробом для споживача дуже незручним, та унеможливлює використання цього виробу для гарячих продуктів. Тому в основу пропонованої корисної моделі поставлено задачу створення надійнішої, функціональнішої ємності для харчових продуктів, що була б недорогою, нескладною, технологічною у виготовленні, та мала б більш широкі споживчі властивості. Вирішення поставленої задачі досягається сукупністю суттєвих ознак запропонованого виробу. Корисна модель містить корпус - монолітний стакан у формі циліндру, та кришку. З обох боків виробу нанесено різьбу однакового діаметру, таким чином, виріб має різьбу для закручування кришки не тільки на горловині ємності, але і нижньої частини (з боку дна). Особливістю даного винаходу є те, що для ємності передбачена спеціальна кришка-тримач з ручкою, а діаметр дна та горловини ємності однаковий, отже, відкрутивши кришку, користувач даного виробу має можливість вкрутити кришку-тримач з боку дна і використовувати ємність як кухоль. До того ж, для підвищення герметичності з'єднання кришки-тримача з горловиною, виріб виконаний з можливістю кріплення ущільнювача з боку горловини корпусу. 1 UA 100029 U 5 10 15 20 25 30 35 40 45 50 55 Запропонований виріб використовують наступним чином. Відкрутивши кришку-тримач з ручкою, користувач даного виробу має можливість вкрутити кришку з боку дна і використовувати ємність як кухоль. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення технічних можливостей та споживчих властивостей виробу, а саме: по-перше, сама форма ємності у вигляді кухлю з ручкою дозволяє використовувати даний виріб для вживання з нього не тільки холодних напоїв, а й багатьох інших харчових продуктів, зокрема, гарячих напоїв, супів, страв швидкого приготування тощо, з можливістю збереження термостабільного режиму; по-друге, форма ємності у вигляді кухлю є дуже стійкою конструкцією, що зручно при використанні її в похідних умовах, у подорожі, на природі або у транспорті (зокрема, у потягу); по-третє, для використання кухля-трансформера за призначенням необхідно зробити усього дві дії: відкрутити кришку та вкрутити її на дно кухля. Така легкість у використанні надає виробу додаткові споживчі переваги; по-четверте, відсутність у виробі зайвих деталей та елементів (у порівнянні з аналогом) робить виріб простішим і дешевшим при його виробництві та зручнішим у використанні; по-п'яте, кухоль-трансформер є виробом багаторазового користування, що також є додатковою перевагою для споживачів; по-шосте, для використання кухля-трансформера не треба його перевертати догори дном (на відміну від його аналога), що надає кухлю додаткові переваги: не потребує використання додаткових ємностей, передбачає можливість використання виробу як ємності для напоїв/продуктів, інгредієнти яких не повинні перемішуватись; по-сьоме, нанесення різьби однакового діаметру з обох боків виробу також зменшує витрати на виробництво виробу; по-восьме, можливість кріплення ущільнювача з боку горловини корпусу підвищує герметичність з'єднання кришки-тримача з горловиною. Отже, сукупність суттєвих ознак виробу, а саме: виконання ємності у вигляді монолітного стакану циліндричної форми, оснащення ємності кришкою-тримачем з ручкою, можливість викрутити кришку-тримач з горловини корпусу та вкрутити її з боку дна завдяки однаковому діаметру горловини та дна, можливість використовувати ємність як кухоль, робить запропонований виріб у порівнянні з його аналогом більш універсальним для використання, зручнішим, більш стійким, простішим, дешевшим у виробництві, що дозволяє досягти технічного результату визначеного у постановці задачі. Суть пропонованої корисної моделі пояснюється за допомогою креслень. Універсальна ємність - кухоль (трансформер) містить: корпус (1), горловину (2), дно (3), кришку-тримач (5) з ручкою (6), причому горловина (2) та дно (3) забезпечені різьбою (4) з можливістю утворення різьбового з'єднання з кришкою-тримачем (5). На Фіг. 1 показано загальний вигляд кухля-трансформера у розібраному стані (без кришкитримача). На Фіг. 2 показано загальний вигляд кухля-трансформера у стані транспортування: горловина закрита кришкою-тримачем. На Фіг. 3 показано загальний вигляд виробу у трансформованому стані (у вигляді кухля) для вживання напоїв або харчових продуктів. На Фіг. 4 показаний вигляд кухля-трансформера збоку у трансформованому стані (у вигляді кухля) для вживання напоїв або харчових продуктів. На Фіг. 5 показаний розріз відносно вертикальної вісі кухля-трансформера у трансформованому стані. На Фіг. 6 показаний вигляд кухля-трансформера збоку у розібраному стані (без кришкитримача). На Фіг. 7 показаний розріз відносно вертикальної вісі кухля-трансформера у розібраному стані (без кришки-тримача). На Фіг. 8 показаний вигляд згори кухля-трансформера у трансформованому стані (з позначенням розрізу А-А). На Фіг. 9 показаний вигляд згори кухля-трансформера у розібраному стані, без кришкитримача (з позначенням розрізу Б-Б). На Фіг. 10 показаний вигляд кришки-тримача (з позначенням розрізу В-В). На Фіг. 11 показаний вигляд кришки-тримача збоку. На Фіг. 12 показаний розріз кришки-тримача відносно вертикальної вісі. 2 UA 100029 U Універсальна ємність - кухоль (трансформер) може бути виготовлена із скла, з поліетилентерефталату (ПЕТ), металу і композиційних матеріалів, деревини, кераміки та інших матеріалів, призначених для використання в харчовій промисловості. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ємність, що містить корпус з горловиною та дном, причому горловина та дно забезпечені різьбою з можливістю утворення різьбового з'єднання, яка відрізняється тим, що ємність виконана у вигляді монолітного стакану циліндричної форми, ємність додатково містить кришкутримач з ручкою, діаметр горловини та дна однаковий, що дає можливість викрутити кришкутримач з горловини корпусу та вкрутити її з боку дна, тим самим використовувати ємність як кухоль. 2. Ємність за п. 1, яка відрізняється тим, що виконана з можливістю кріплення ущільнювача з боку горловини корпусу. 3. Ємність за п. 1, яка відрізняється тим, що може бути виготовлена з будь-яких твердих матеріалів, призначених для використання в харчовій промисловості. 3 UA 100029 U 4 UA 100029 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
