Збірна підпірна стінка блочного типу

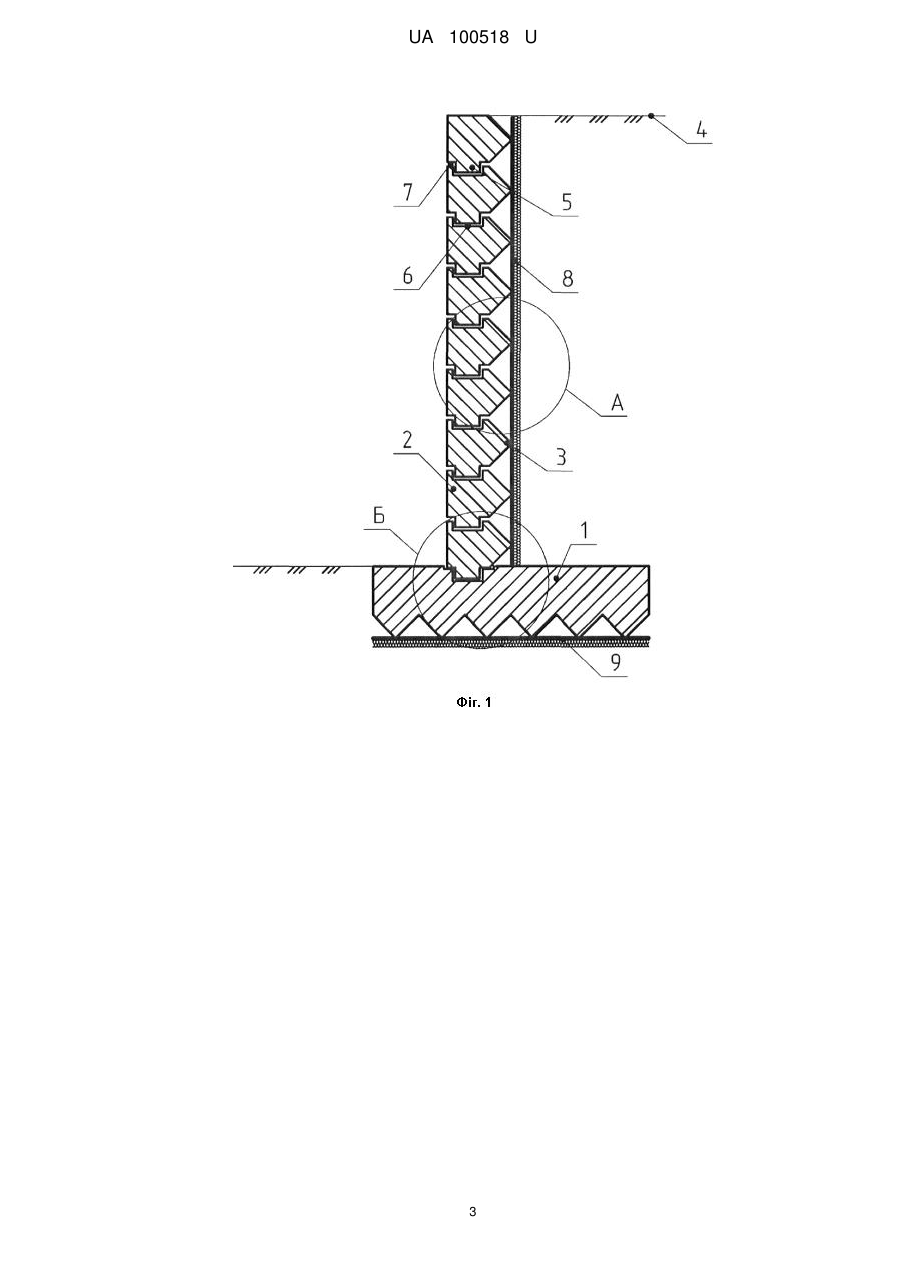

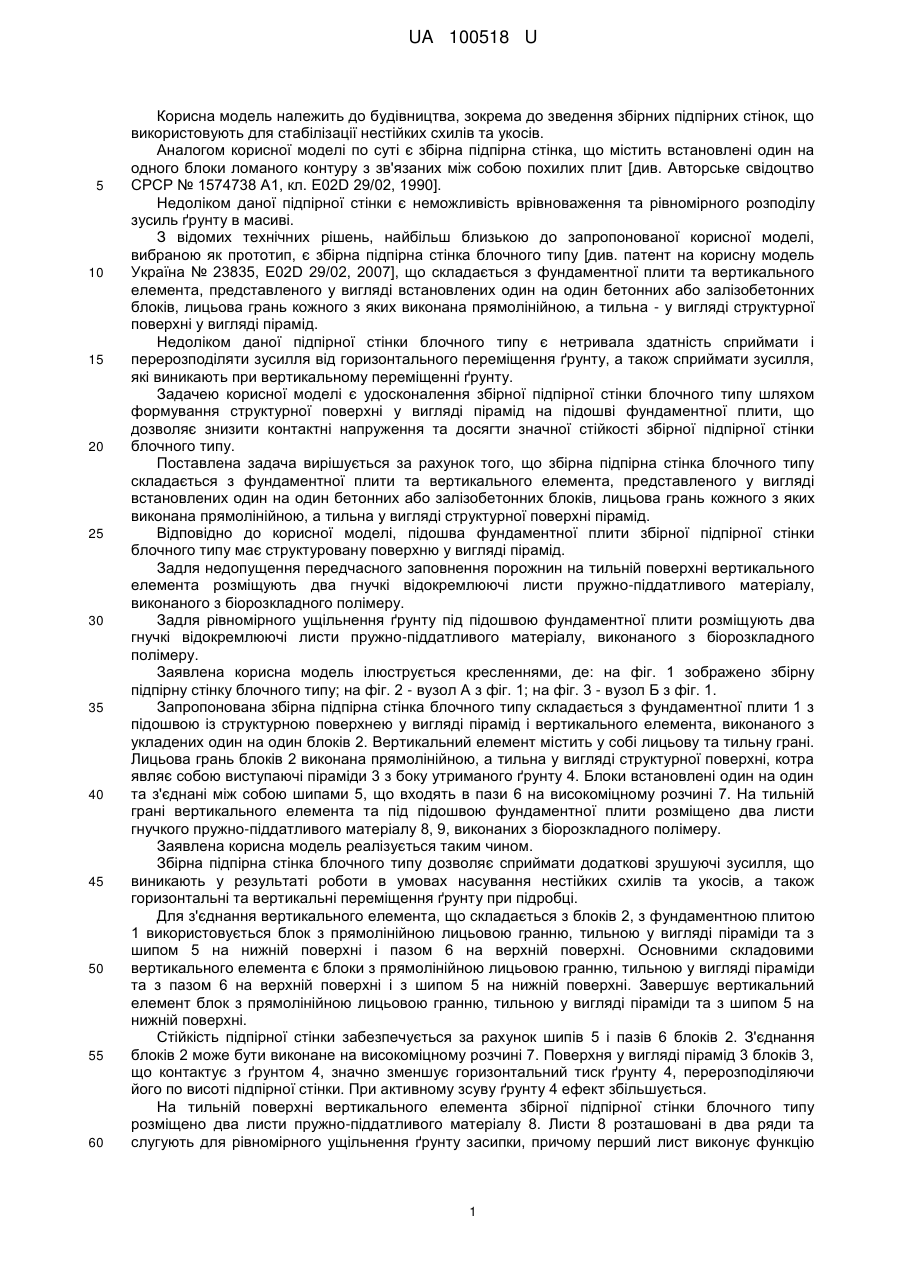

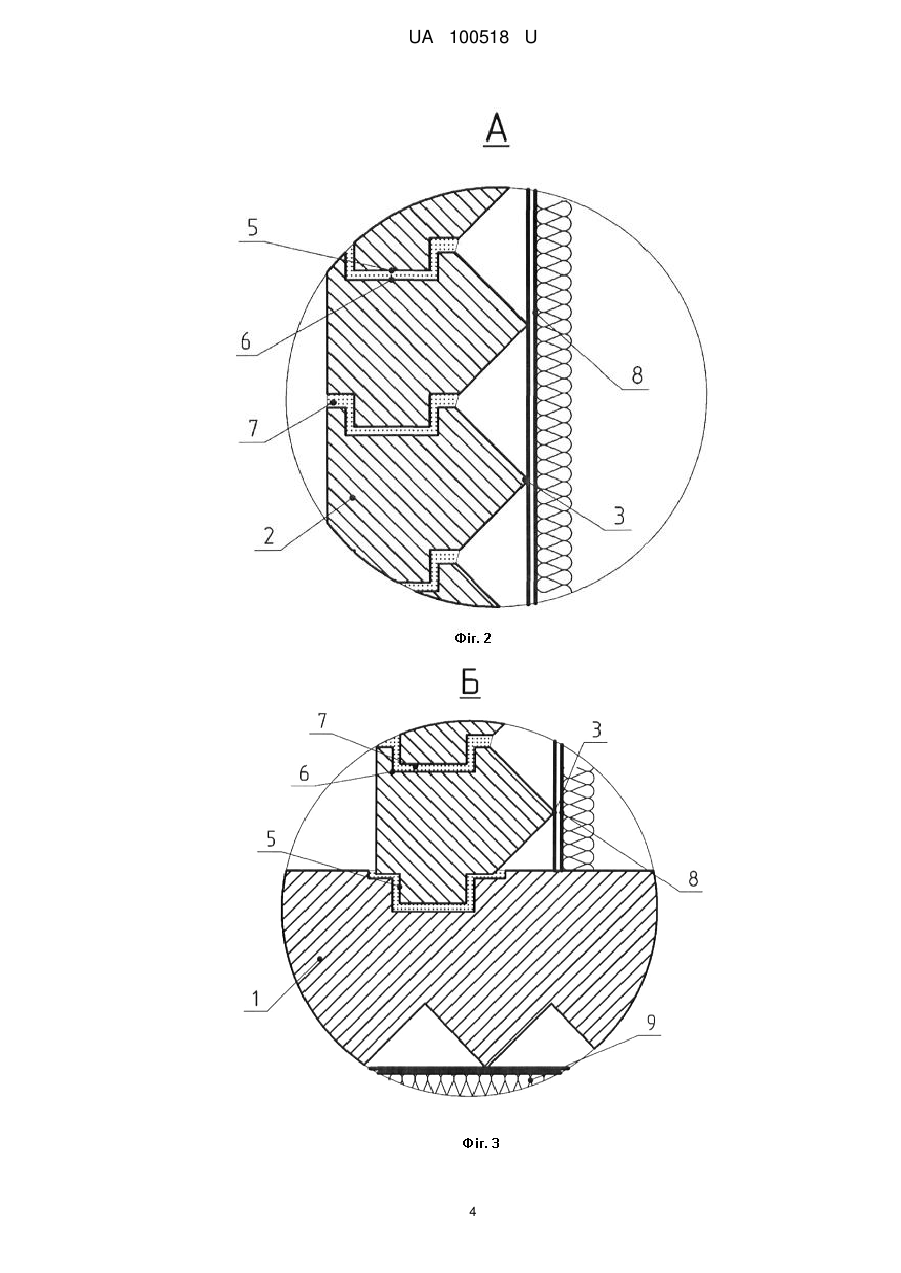

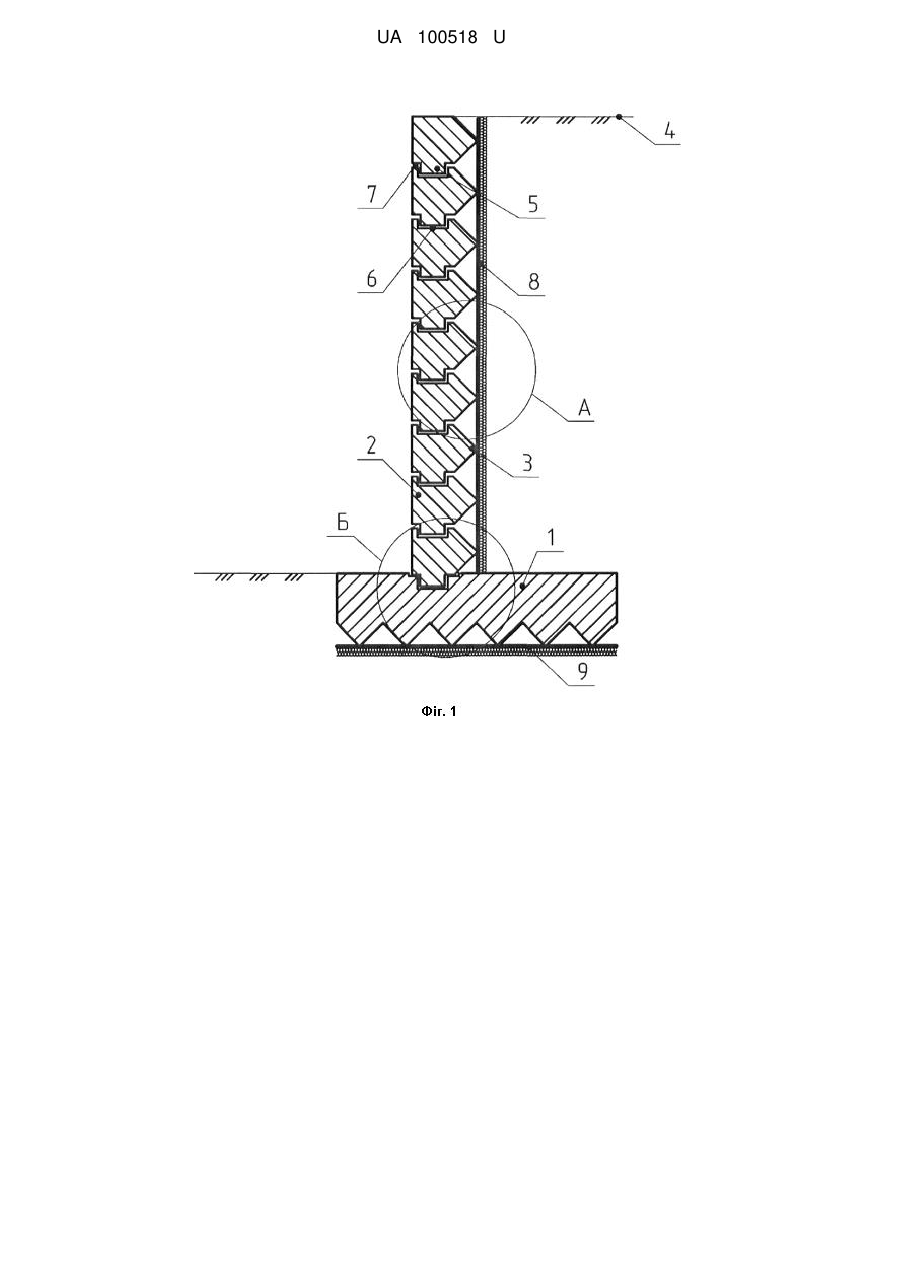

Реферат: Збірна підпірна стінка блочного типу складається з фундаментної плити та вертикального елемента, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна у вигляді структурної поверхні пірамід. При цьому підошва фундаментної плити має структурну поверхню у вигляді пірамід. UA 100518 U (12) UA 100518 U UA 100518 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до зведення збірних підпірних стінок, що використовують для стабілізації нестійких схилів та укосів. Аналогом корисної моделі по суті є збірна підпірна стінка, що містить встановлені один на одного блоки ломаного контуру з зв'язаних між собою похилих плит [див. Авторське свідоцтво СРСР № 1574738 А1, кл. E02D 29/02, 1990]. Недоліком даної підпірної стінки є неможливість врівноваження та рівномірного розподілу зусиль ґрунту в масиві. З відомих технічних рішень, найбільш близькою до запропонованої корисної моделі, вибраною як прототип, є збірна підпірна стінка блочного типу [див. патент на корисну модель Україна № 23835, E02D 29/02, 2007], що складається з фундаментної плити та вертикального елемента, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна - у вигляді структурної поверхні у вигляді пірамід. Недоліком даної підпірної стінки блочного типу є нетривала здатність сприймати і перерозподіляти зусилля від горизонтального переміщення ґрунту, а також сприймати зусилля, які виникають при вертикальному переміщенні ґрунту. Задачею корисної моделі є удосконалення збірної підпірної стінки блочного типу шляхом формування структурної поверхні у вигляді пірамід на підошві фундаментної плити, що дозволяє знизити контактні напруження та досягти значної стійкості збірної підпірної стінки блочного типу. Поставлена задача вирішується за рахунок того, що збірна підпірна стінка блочного типу складається з фундаментної плити та вертикального елемента, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна у вигляді структурної поверхні пірамід. Відповідно до корисної моделі, підошва фундаментної плити збірної підпірної стінки блочного типу має структуровану поверхню у вигляді пірамід. Задля недопущення передчасного заповнення порожнин на тильній поверхні вертикального елемента розміщують два гнучкі відокремлюючі листи пружно-піддатливого матеріалу, виконаного з біорозкладного полімеру. Задля рівномірного ущільнення ґрунту під підошвою фундаментної плити розміщують два гнучкі відокремлюючі листи пружно-піддатливого матеріалу, виконаного з біорозкладного полімеру. Заявлена корисна модель ілюструється кресленнями, де: на фіг. 1 зображено збірну підпірну стінку блочного типу; на фіг. 2 - вузол А з фіг. 1; на фіг. 3 - вузол Б з фіг. 1. Запропонована збірна підпірна стінка блочного типу складається з фундаментної плити 1 з підошвою із структурною поверхнею у вигляді пірамід і вертикального елемента, виконаного з укладених один на один блоків 2. Вертикальний елемент містить у собі лицьову та тильну грані. Лицьова грань блоків 2 виконана прямолінійною, а тильна у вигляді структурної поверхні, котра являє собою виступаючі піраміди 3 з боку утриманого ґрунту 4. Блоки встановлені один на один та з'єднані між собою шипами 5, що входять в пази 6 на високоміцному розчині 7. На тильній грані вертикального елемента та під підошвою фундаментної плити розміщено два листи гнучкого пружно-піддатливого матеріалу 8, 9, виконаних з біорозкладного полімеру. Заявлена корисна модель реалізується таким чином. Збірна підпірна стінка блочного типу дозволяє сприймати додаткові зрушуючі зусилля, що виникають у результаті роботи в умовах насування нестійких схилів та укосів, а також горизонтальні та вертикальні переміщення ґрунту при підробці. Для з'єднання вертикального елемента, що складається з блоків 2, з фундаментною плитою 1 використовується блок з прямолінійною лицьовою гранню, тильною у вигляді піраміди та з шипом 5 на нижній поверхні і пазом 6 на верхній поверхні. Основними складовими вертикального елемента є блоки з прямолінійною лицьовою гранню, тильною у вигляді піраміди та з пазом 6 на верхній поверхні і з шипом 5 на нижній поверхні. Завершує вертикальний елемент блок з прямолінійною лицьовою гранню, тильною у вигляді піраміди та з шипом 5 на нижній поверхні.Стійкість підпірної стінки забезпечується за рахунок шипів 5 і пазів 6 блоків 2. З'єднання блоків 2 може бути виконане на високоміцному розчині 7. Поверхня у вигляді пірамід 3 блоків 3, що контактує з ґрунтом 4, значно зменшує горизонтальний тиск ґрунту 4, перерозподіляючи його по висоті підпірної стінки. При активному зсуву ґрунту 4 ефект збільшується. На тильній поверхні вертикального елемента збірної підпірної стінки блочного типу розміщено два листи пружно-піддатливого матеріалу 8. Листи 8 розташовані в два ряди та слугують для рівномірного ущільнення ґрунту засипки, причому перший лист виконує функцію 1 UA 100518 U 5 10 15 20 25 антифрикційного покриття для зниження діючих сил тертя. Листи виконані із сучасних матеріалів, які повністю розкладаються під дією мікроорганізмів в аеробних чи анаеробних умовах на діоксид вуглецю, метан, воду, біомасу та неорганічні з'єднання. Під підошвою фундаментної плити збірної підпірної стінки блочного типу розміщено два листи пружно-піддатливого матеріалу 9. Листи 9 розташовані в два ряди та слугують для рівномірного ущільнення ґрунту засипки, причому перший лист виконує функцію антифрикційного покриття для зниження діючих сил тертя. Листи виконані із сучасних матеріалів, які повністю розкладаються під дією мікроорганізмів в аеробних чи анаеробних умовах на діоксид вуглецю, метан, воду, біомасу та неорганічні з'єднання. Строк розкладення полімеру залежить від довжини та будови полімерного ланцюжка, що в свою чергу дає можливість підібрати необхідний склад полімеру для виконання поставлених задач продовж всього часу експлуатації підпірної стінки блочного типу. Вкорочення полімерних ланцюжків призводить до втрати механічних властивостей (міцність, межа міцності на розрив, межа міцності на вигин), таким чином листи пружно-піддатливого матеріалу 8, 9 підбираються так: перший лист від підпірної стінки тонший, але з довшими полімерними ланцюжками, другий лист товщий, але з коротшими полімерними ланцюжками, завдяки цьому перший лист буде довше виконувати функцію антифрикційного покриття, а другий сприйматиме і перерозподілятиме зусилля від горизонтального переміщення ґрунту, розкладаючись швидше за перший. Порівняно з прототипом, дана корисна модель збірної підпірної стінки блочного типу здатна ще довший час сприймати зусилля від горизонтального зсуву ґрунту, а також надає можливість сприймати зусилля від вертикального переміщення, що подовжує її експлуатаційний строк. Запропонована збірна підпірна стінка блочного типу може бути використана для стабілізації нестійких схилів та укосів, при цьому фундаментна плита та блоки вертикального елемента можуть бути уніфіковані. Корисна модель збірної підпірної стінки відрізняється високою надійністю експлуатації в критичній ситуації непередбаченого аварійного зростання силового навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Збірна підпірна стінка блочного типу, що складається з фундаментної плити та вертикального елемента, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна у вигляді структурної поверхні пірамід, яка відрізняється тим, що підошва фундаментної плити має структурну поверхню у вигляді пірамід. 2. Збірна підпірна стінка блочного типу за п. 1, яка відрізняється тим, що на тильній поверхні вертикального елемента розміщенні два гнучкі відокремлюючі листи пружно-піддатливого матеріалу, виконаного з біорозкладного полімеру. 3. Збірна підпірна стінка блочного типу за п. 1, яка відрізняється тим, що під підошвою фундаментної плити розміщенні два гнучкі відокремлюючі листи пружно-піддатливого матеріалу, виконаного з біорозкладного полімеру. 2 UA 100518 U 3 UA 100518 U 4 UA 100518 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
