Пристрій для утворення димової завіси при захисті рослин від заморозків

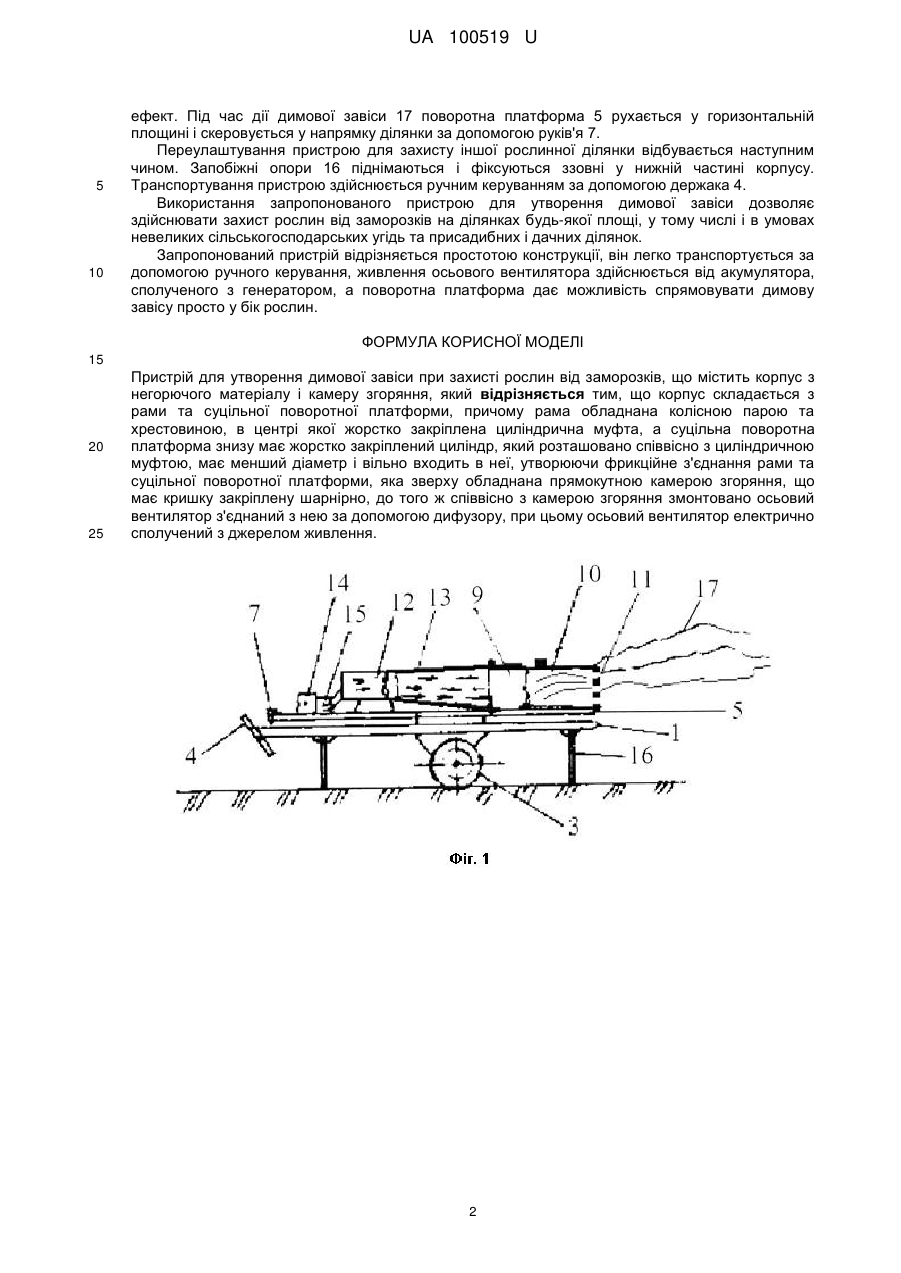

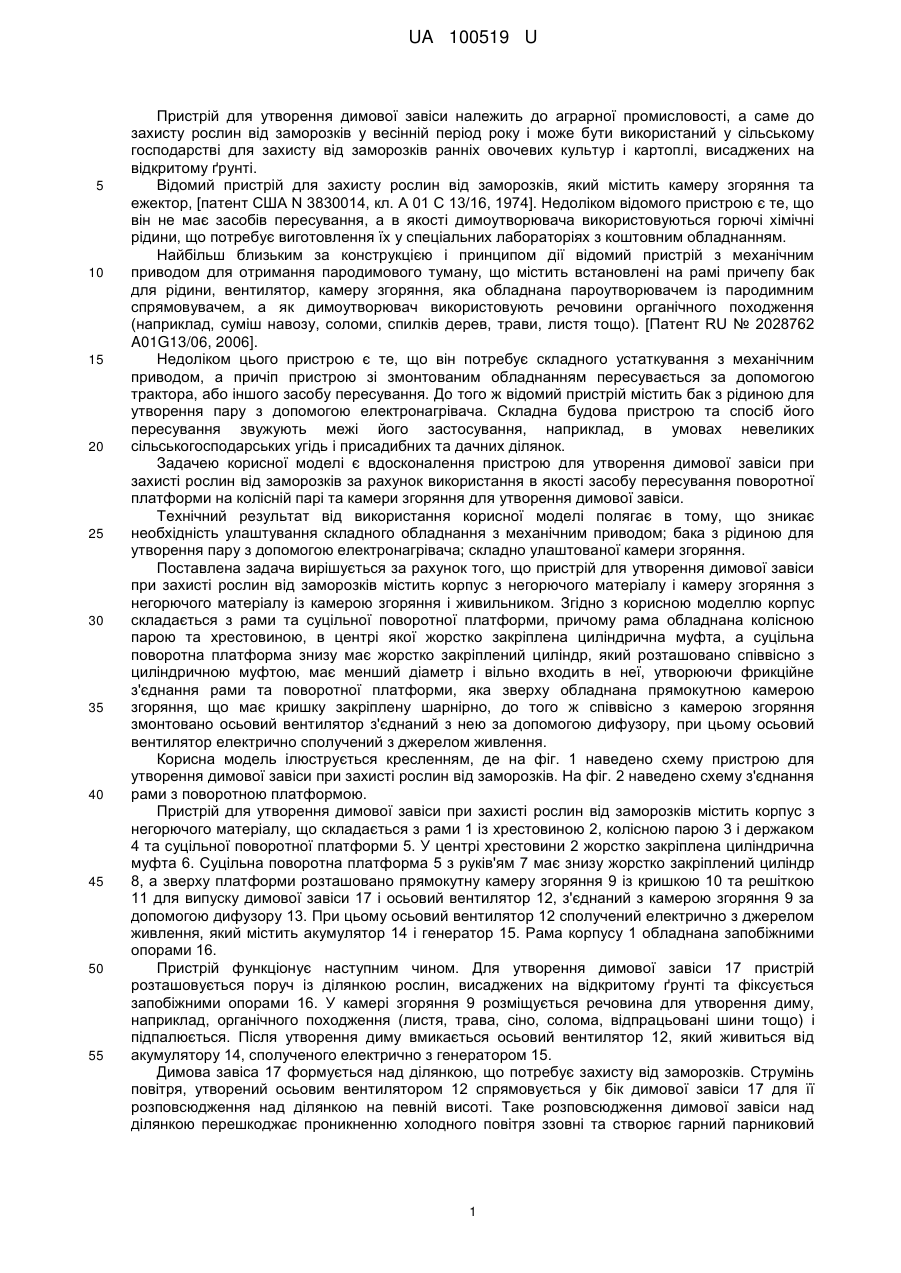

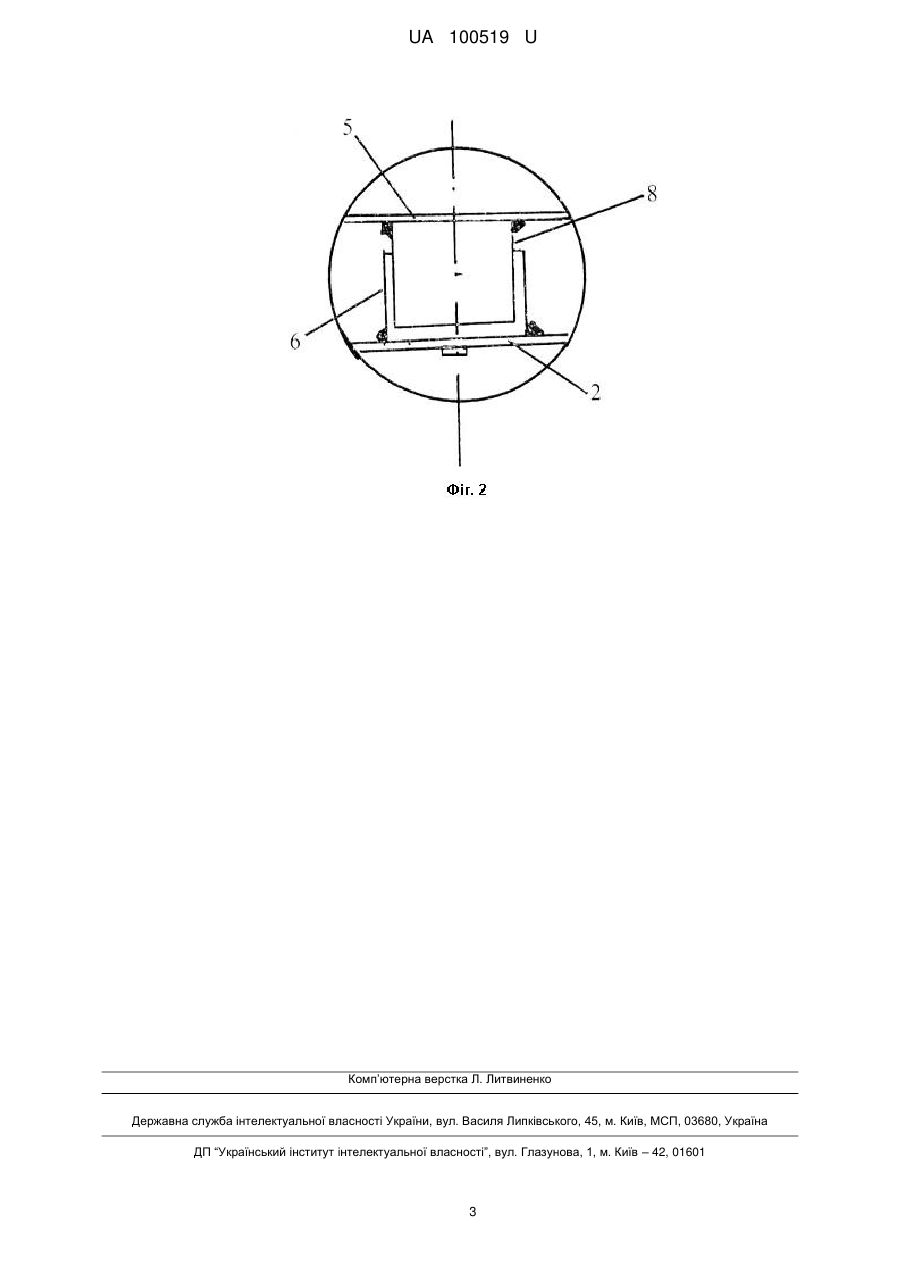

Реферат: Пристрій для утворення димової завіси при захисті рослин від заморозків містить корпус з негорючого матеріалу і камеру згоряння. Корпус складається з рами та суцільної поворотної платформи, причому рама обладнана колісною парою та хрестовиною, в центрі якої жорстко закріплена циліндрична муфта, а суцільна поворотна платформа знизу має жорстко закріплений циліндр, який розташовано співвісно з циліндричною муфтою, має менший діаметр і вільно входить в неї, утворюючи фрикційне з'єднання рами та суцільної поворотної платформи, яка зверху обладнана прямокутною камерою згоряння, що має кришку закріплену шарнірно. Співвісно з камерою згоряння змонтовано осьовий вентилятор з'єднаний з нею за допомогою дифузору, при цьому осьовий вентилятор електрично сполучений з джерелом живлення. UA 100519 U (12) UA 100519 U UA 100519 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій для утворення димової завіси належить до аграрної промисловості, а саме до захисту рослин від заморозків у весінній період року і може бути використаний у сільському господарстві для захисту від заморозків ранніх овочевих культур і картоплі, висаджених на відкритому ґрунті. Відомий пристрій для захисту рослин від заморозків, який містить камеру згоряння та ежектор, [патент США N 3830014, кл. А 01 С 13/16, 1974]. Недоліком відомого пристрою є те, що він не має засобів пересування, а в якості димоутворювача використовуються горючі хімічні рідини, що потребує виготовлення їх у спеціальних лабораторіях з коштовним обладнанням. Найбільш близьким за конструкцією і принципом дії відомий пристрій з механічним приводом для отримання пародимового туману, що містить встановлені на рамі причепу бак для рідини, вентилятор, камеру згоряння, яка обладнана пароутворювачем із пародимним спрямовувачем, а як димоутворювач використовують речовини органічного походження (наприклад, суміш навозу, соломи, спилків дерев, трави, листя тощо). [Патент RU № 2028762 A01G13/06, 2006]. Недоліком цього пристрою є те, що він потребує складного устаткування з механічним приводом, а причіп пристрою зі змонтованим обладнанням пересувається за допомогою трактора, або іншого засобу пересування. До того ж відомий пристрій містить бак з рідиною для утворення пару з допомогою електронагрівача. Складна будова пристрою та спосіб його пересування звужують межі його застосування, наприклад, в умовах невеликих сільськогосподарських угідь і присадибних та дачних ділянок. Задачею корисної моделі є вдосконалення пристрою для утворення димової завіси при захисті рослин від заморозків за рахунок використання в якості засобу пересування поворотної платформи на колісній парі та камери згоряння для утворення димової завіси. Технічний результат від використання корисної моделі полягає в тому, що зникає необхідність улаштування складного обладнання з механічним приводом; бака з рідиною для утворення пару з допомогою електронагрівача; складно улаштованої камери згоряння. Поставлена задача вирішується за рахунок того, що пристрій для утворення димової завіси при захисті рослин від заморозків містить корпус з негорючого матеріалу і камеру згоряння з негорючого матеріалу із камерою згоряння і живильником. Згідно з корисною моделлю корпус складається з рами та суцільної поворотної платформи, причому рама обладнана колісною парою та хрестовиною, в центрі якої жорстко закріплена циліндрична муфта, а суцільна поворотна платформа знизу має жорстко закріплений циліндр, який розташовано співвісно з циліндричною муфтою, має менший діаметр і вільно входить в неї, утворюючи фрикційне з'єднання рами та поворотної платформи, яка зверху обладнана прямокутною камерою згоряння, що має кришку закріплену шарнірно, до того ж співвісно з камерою згоряння змонтовано осьовий вентилятор з'єднаний з нею за допомогою дифузору, при цьому осьовий вентилятор електрично сполучений з джерелом живлення. Корисна модель ілюструється кресленням, де на фіг. 1 наведено схему пристрою для утворення димової завіси при захисті рослин від заморозків. На фіг. 2 наведено схему з'єднання рами з поворотною платформою. Пристрій для утворення димової завіси при захисті рослин від заморозків містить корпус з негорючого матеріалу, що складається з рами 1 із хрестовиною 2, колісною парою 3 і держаком 4 та суцільної поворотної платформи 5. У центрі хрестовини 2 жорстко закріплена циліндрична муфта 6. Суцільна поворотна платформа 5 з руків'ям 7 має знизу жорстко закріплений циліндр 8, а зверху платформи розташовано прямокутну камеру згоряння 9 із кришкою 10 та решіткою 11 для випуску димової завіси 17 і осьовий вентилятор 12, з'єднаний з камерою згоряння 9 за допомогою дифузору 13. При цьому осьовий вентилятор 12 сполучений електрично з джерелом живлення, який містить акумулятор 14 і генератор 15. Рама корпусу 1 обладнана запобіжними опорами 16. Пристрій функціонує наступним чином. Для утворення димової завіси 17 пристрій розташовується поруч із ділянкою рослин, висаджених на відкритому ґрунті та фіксується запобіжними опорами 16. У камері згоряння 9 розміщується речовина для утворення диму, наприклад, органічного походження (листя, трава, сіно, солома, відпрацьовані шини тощо) і підпалюється. Після утворення диму вмикається осьовий вентилятор 12, який живиться від акумулятору 14, сполученого електрично з генератором 15. Димова завіса 17 формується над ділянкою, що потребує захисту від заморозків. Струмінь повітря, утворений осьовим вентилятором 12 спрямовується у бік димової завіси 17 для її розповсюдження над ділянкою на певній висоті. Таке розповсюдження димової завіси над ділянкою перешкоджає проникненню холодного повітря ззовні та створює гарний парниковий 1 UA 100519 U 5 10 ефект. Під час дії димової завіси 17 поворотна платформа 5 рухається у горизонтальній площині і скеровується у напрямку ділянки за допомогою руків'я 7. Переулаштування пристрою для захисту іншої рослинної ділянки відбувається наступним чином. Запобіжні опори 16 піднімаються і фіксуються ззовні у нижній частині корпусу. Транспортування пристрою здійснюється ручним керуванням за допомогою держака 4. Використання запропонованого пристрою для утворення димової завіси дозволяє здійснювати захист рослин від заморозків на ділянках будь-якої площі, у тому числі і в умовах невеликих сільськогосподарських угідь та присадибних і дачних ділянок. Запропонований пристрій відрізняється простотою конструкції, він легко транспортується за допомогою ручного керування, живлення осьового вентилятора здійснюється від акумулятора, сполученого з генератором, а поворотна платформа дає можливість спрямовувати димову завісу просто у бік рослин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для утворення димової завіси при захисті рослин від заморозків, що містить корпус з негорючого матеріалу і камеру згоряння, який відрізняється тим, що корпус складається з рами та суцільної поворотної платформи, причому рама обладнана колісною парою та хрестовиною, в центрі якої жорстко закріплена циліндрична муфта, а суцільна поворотна платформа знизу має жорстко закріплений циліндр, який розташовано співвісно з циліндричною муфтою, має менший діаметр і вільно входить в неї, утворюючи фрикційне з'єднання рами та суцільної поворотної платформи, яка зверху обладнана прямокутною камерою згоряння, що має кришку закріплену шарнірно, до того ж співвісно з камерою згоряння змонтовано осьовий вентилятор з'єднаний з нею за допомогою дифузору, при цьому осьовий вентилятор електрично сполучений з джерелом живлення. 2 UA 100519 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
