Фільтроелемент сейсмостійкий регенерований

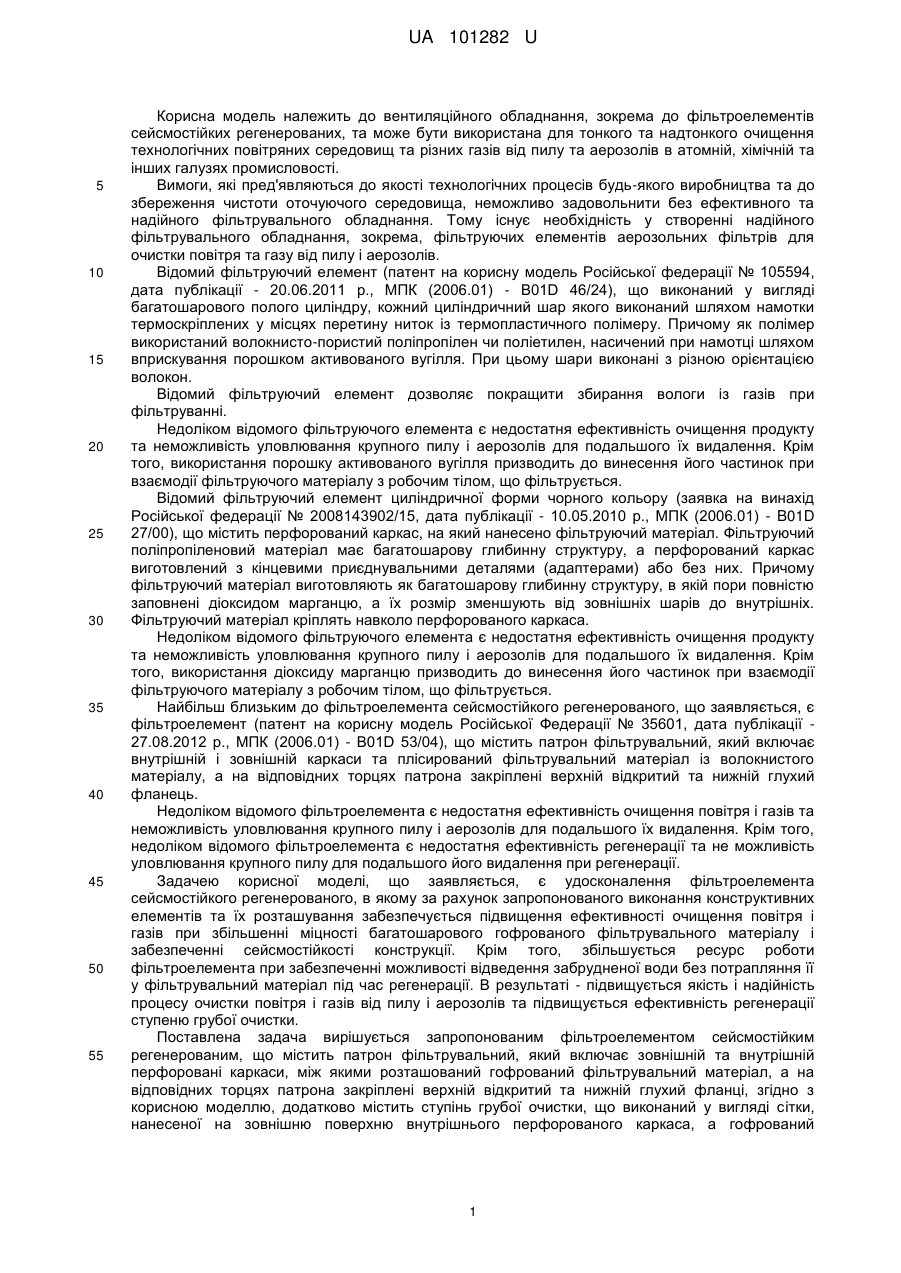

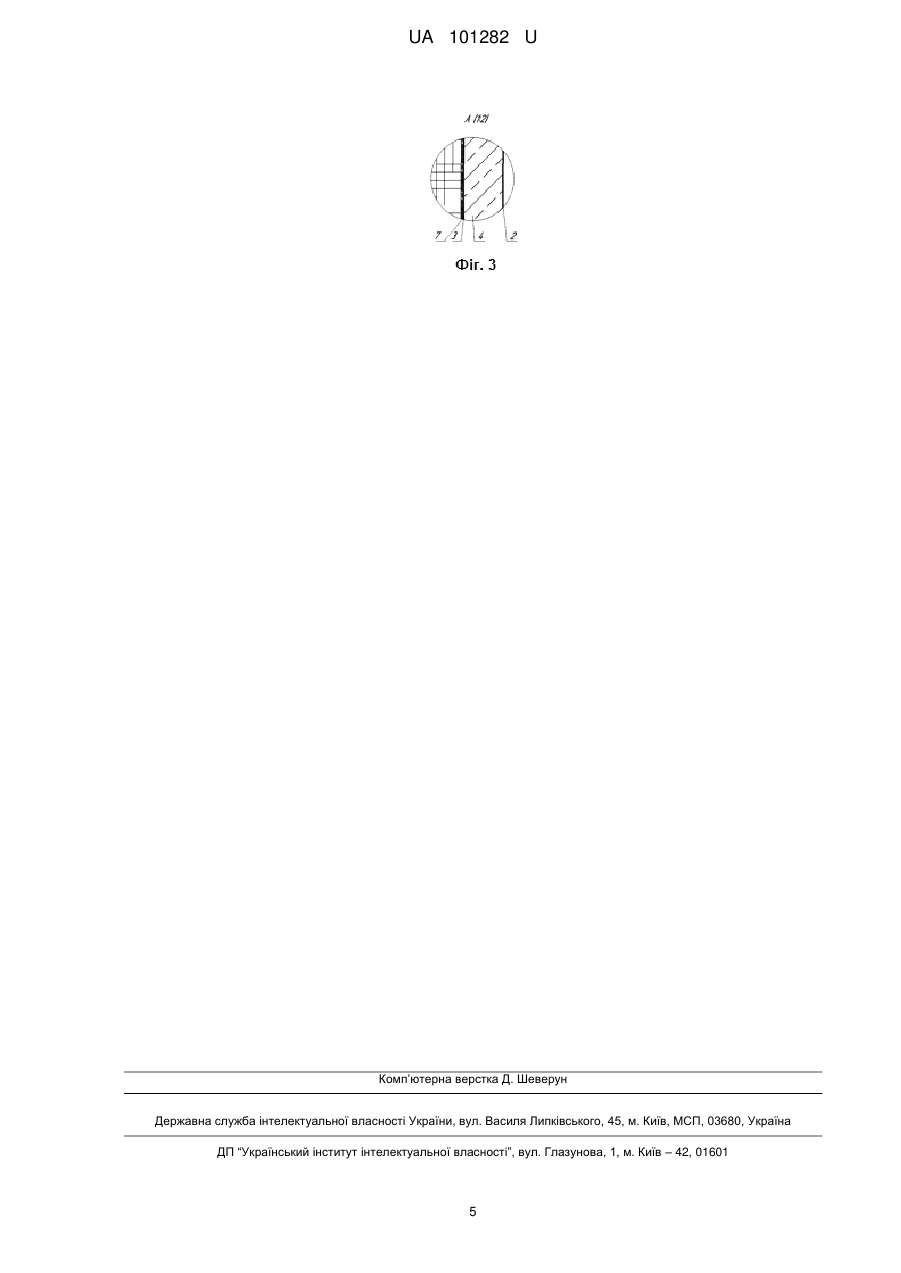

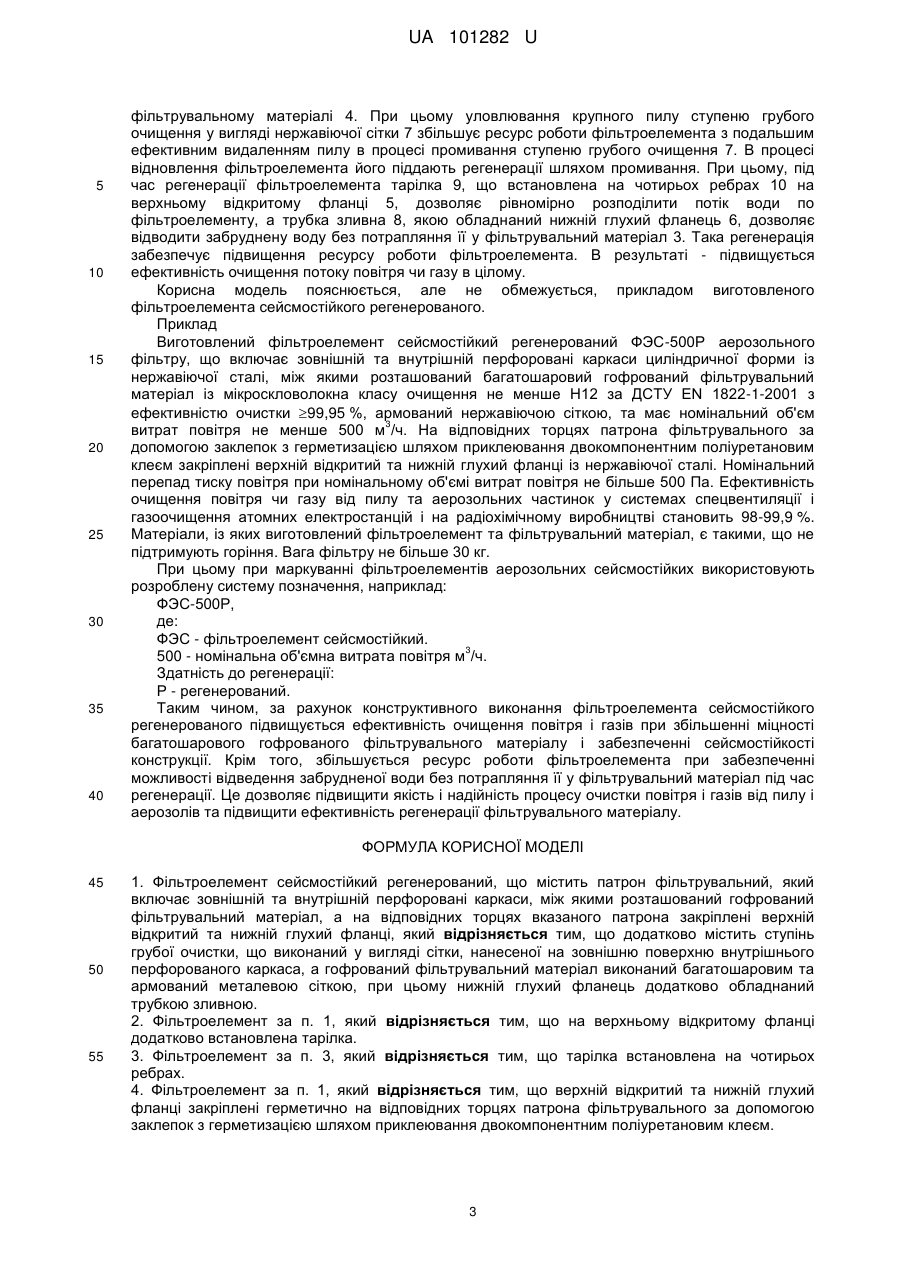

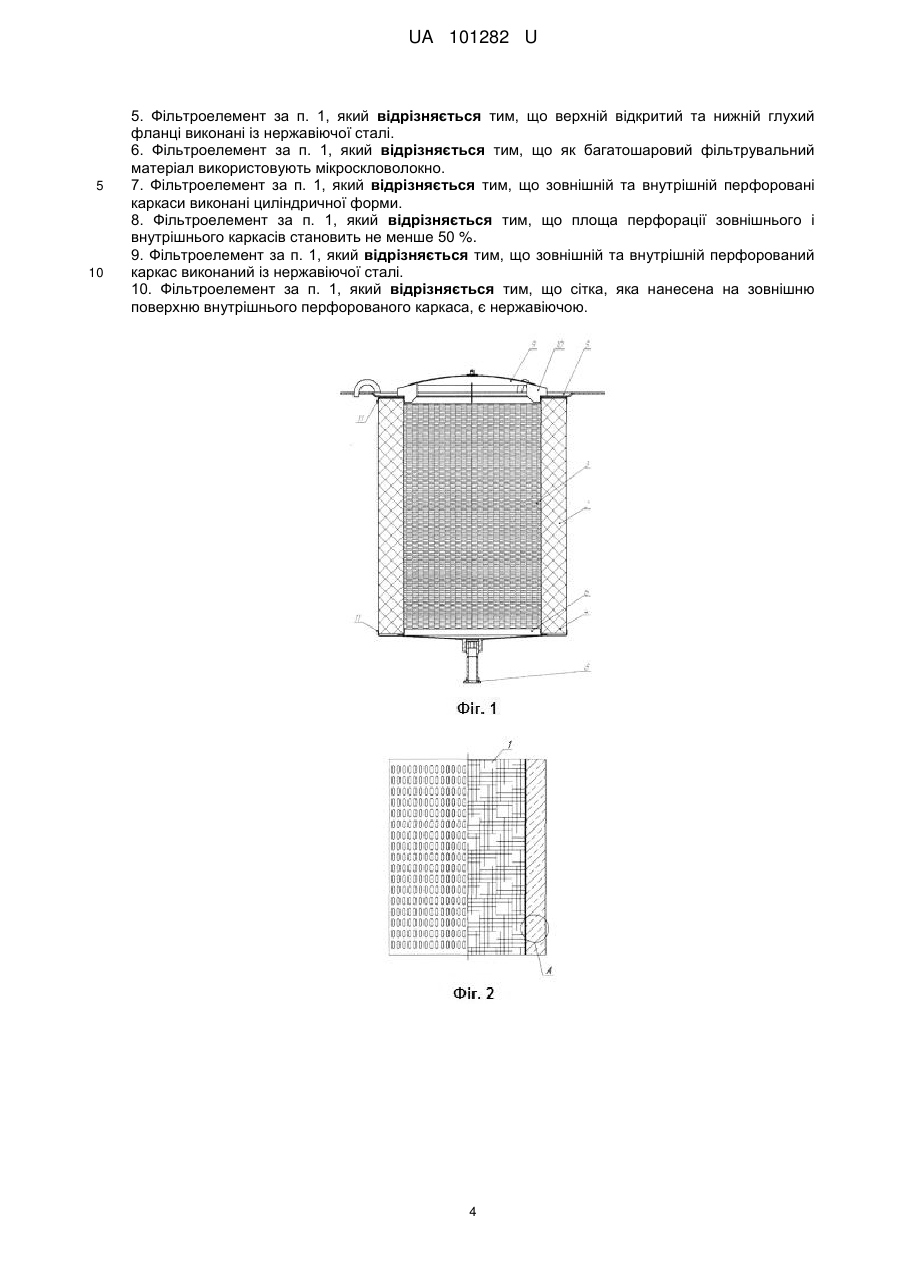

Реферат: UA 101282 U UA 101282 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вентиляційного обладнання, зокрема до фільтроелементів сейсмостійких регенерованих, та може бути використана для тонкого та надтонкого очищення технологічних повітряних середовищ та різних газів від пилу та аерозолів в атомній, хімічній та інших галузях промисловості. Вимоги, які пред'являються до якості технологічних процесів будь-якого виробництва та до збереження чистоти оточуючого середовища, неможливо задовольнити без ефективного та надійного фільтрувального обладнання. Тому існує необхідність у створенні надійного фільтрувального обладнання, зокрема, фільтруючих елементів аерозольних фільтрів для очистки повітря та газу від пилу і аерозолів. Відомий фільтруючий елемент (патент на корисну модель Російської федерації № 105594, дата публікації - 20.06.2011 р., МПК (2006.01) - B01D 46/24), що виконаний у вигляді багатошарового полого циліндру, кожний циліндричний шар якого виконаний шляхом намотки термоскріплених у місцях перетину ниток із термопластичного полімеру. Причому як полімер використаний волокнисто-пористий поліпропілен чи поліетилен, насичений при намотці шляхом вприскування порошком активованого вугілля. При цьому шари виконані з різною орієнтацією волокон. Відомий фільтруючий елемент дозволяє покращити збирання вологи із газів при фільтруванні. Недоліком відомого фільтруючого елемента є недостатня ефективність очищення продукту та неможливість уловлювання крупного пилу і аерозолів для подальшого їх видалення. Крім того, використання порошку активованого вугілля призводить до винесення його частинок при взаємодії фільтруючого матеріалу з робочим тілом, що фільтрується. Відомий фільтруючий елемент циліндричної форми чорного кольору (заявка на винахід Російської федерації № 2008143902/15, дата публікації - 10.05.2010 р., МПК (2006.01) - B01D 27/00), що містить перфорований каркас, на який нанесено фільтруючий матеріал. Фільтруючий поліпропіленовий матеріал має багатошарову глибинну структуру, а перфорований каркас виготовлений з кінцевими приєднувальними деталями (адаптерами) або без них. Причому фільтруючий матеріал виготовляють як багатошарову глибинну структуру, в якій пори повністю заповнені діоксидом марганцю, а їх розмір зменшують від зовнішніх шарів до внутрішніх. Фільтруючий матеріал кріплять навколо перфорованого каркаса. Недоліком відомого фільтруючого елемента є недостатня ефективність очищення продукту та неможливість уловлювання крупного пилу і аерозолів для подальшого їх видалення. Крім того, використання діоксиду марганцю призводить до винесення його частинок при взаємодії фільтруючого матеріалу з робочим тілом, що фільтрується. Найбільш близьким до фільтроелемента сейсмостійкого регенерованого, що заявляється, є фільтроелемент (патент на корисну модель Російської Федерації № 35601, дата публікації 27.08.2012 р., МПК (2006.01) - B01D 53/04), що містить патрон фільтрувальний, який включає внутрішній і зовнішній каркаси та плісирований фільтрувальний матеріал із волокнистого матеріалу, а на відповідних торцях патрона закріплені верхній відкритий та нижній глухий фланець. Недоліком відомого фільтроелемента є недостатня ефективність очищення повітря і газів та неможливість уловлювання крупного пилу і аерозолів для подальшого їх видалення. Крім того, недоліком відомого фільтроелемента є недостатня ефективність регенерації та не можливість уловлювання крупного пилу для подальшого його видалення при регенерації. Задачею корисної моделі, що заявляється, є удосконалення фільтроелемента сейсмостійкого регенерованого, в якому за рахунок запропонованого виконання конструктивних елементів та їх розташування забезпечується підвищення ефективності очищення повітря і газів при збільшенні міцності багатошарового гофрованого фільтрувального матеріалу і забезпеченні сейсмостійкості конструкції. Крім того, збільшується ресурс роботи фільтроелемента при забезпеченні можливості відведення забрудненої води без потрапляння її у фільтрувальний матеріал під час регенерації. В результаті - підвищується якість і надійність процесу очистки повітря і газів від пилу і аерозолів та підвищується ефективність регенерації ступеню грубої очистки. Поставлена задача вирішується запропонованим фільтроелементом сейсмостійким регенерованим, що містить патрон фільтрувальний, який включає зовнішній та внутрішній перфоровані каркаси, між якими розташований гофрований фільтрувальний матеріал, а на відповідних торцях патрона закріплені верхній відкритий та нижній глухий фланці, згідно з корисною моделлю, додатково містить ступінь грубої очистки, що виконаний у вигляді сітки, нанесеної на зовнішню поверхню внутрішнього перфорованого каркаса, а гофрований 1 UA 101282 U 5 10 15 20 25 30 35 40 45 50 55 60 фільтрувальний матеріал виконаний багатошаровим та армований металевою сіткою, при цьому нижній глухий фланець додатково обладнаний трубкою зливною. Для забезпечення можливості рівномірного розподілу води при регенерації фільтроелемента на верхньому відкритому фланці додатково встановлена тарілка. Причому тарілка встановлена на чотирьох ребрах. При цьому верхній відкритий та нижній глухий фланці закріплені герметично на відповідних торцях патрона фільтрувального за допомогою заклепок з герметизацією шляхом приклеювання двохкомпонентним поліуретановим клеєм. Краще, коли верхній відкритий та нижній глухий фланці виконані із нержавіючої сталі. Як багатошаровий гофрований фільтрувальний матеріал використовують мікроскловолокно. При цьому зовнішній та внутрішній перфоровані каркаси виконані циліндричної форми. Площа перфорації зовнішнього і внутрішнього каркасів становить не менше 50 %. Зовнішній та внутрішній перфорований каркас виконаний із нержавіючої сталі. Крім того, сітка, яка нанесена на зовнішню поверхню внутрішнього перфорованого каркаса, є нержавіючою. Нами було встановлено, що при виконанні гофрованого фільтрувального матеріалу багатошаровим, наприклад, із мікроскловолокна, що армований металевою сіткою, то при проходженні через вказаний фільтрувальний матеріал повітря або газу, що очищується, досягається максимальна ефективність його очищення на виході при підвищеній міцності фільтрувального матеріалу, що виключає можливість його пошкодження при проходженні через нього потоку повітря і газу з високим опором. При цьому додаткове виконання ступеню грубої очистки у вигляді нержавіючої сітки, що нанесена на зовнішню поверхню внутрішнього перфорованого каркаса, забезпечує уловлювання крупного пилу, що збільшує ресурс роботи фільтроелемента та підвищення ефективності промивання. Крім того, обладнання нижнього глухого фланця трубкою зливною дозволяє відводити забруднену воду під час промивання без потрапляння її у фільтрувальний матеріал. При цьому за експериментальними даними встановлено, що ступінь очищення повітря та газу становить 90-99,9 %. Корисна модель пояснюється, але не обмежується рисунками, на яких зображено: на Фіг. 1 - фільтроелемент сейсмостійкий регенерований, загальний вигляд. Фіг. 2 - патрон фільтрувальний, загальний вигляд. Фіг. 3 - вигляд А на фіг. 2. Фільтроелемент сейсмостійкий регенерований містить патрон фільтрувальний 1, який включає зовнішній 2 та внутрішній 3 перфоровані каркаси циліндричної форми із нержавіючої сталі, між якими розташований багатошаровий гофрований фільтрувальний матеріал, зокрема мікроскловолокна, 4, що армований металевою сіткою (на фіг. не показано). Фільтроелемент містить ступінь грубої очистки, що виконаний у вигляді нержавіючої сітки 7 (фіг. 3), нанесеної на зовнішню поверхню внутрішнього перфорованого каркаса 3. На відповідних торцях патрона 1 закріплені верхній відкритий 5 та нижній глухий 6 фланці із нержавіючої сталі. Нижній глухий фланець 6 додатково обладнаний трубкою зливною 8. На верхньому відкритому фланці 5 встановлена тарілка 9 на чотирьох ребрах 10. Причому верхній відкритий 5 та нижній глухий 6 фланці закріплені герметично на відповідних торцях патрона фільтрувального за допомогою шістнадцяти заклепок 11 з герметизацією шляхом приклеювання двохкомпонентним поліуретановим клеєм. При цьому площа перфорації зовнішнього 2 і внутрішнього 3 каркасів становить не менше 50 %. Фільтроелемент сейсмостійкий регенерований використовують таким чином. Виготовляють та встановлюють фільтроелемент у аерозольні фільтри типу ФАС - 200, ФАС500, ФАС-2500, ФАРТОС Ц-500 або ФАРТОС Ц-2500. Причому при виготовленні фільтроелементів відповідно до конструкції аерозольних фільтрів, в які вони встановлюються, задають геометричні розміри елементів патрона фільтрувального 1 таким чином, щоб забезпечити надійне ущільнення фільтроелемента в корпусі фільтрів. Після встановлення фільтроелемента у аерозольний фільтр повітря або газ, що очищується, поступає у аерозольний фільтр, де проходить під тиском через ступінь грубої очистки у вигляді нержавіючої сітки 7, далі багатошаровий гофрований фільтрувальний матеріал 4, розташований між перфорованими внутрішнім 2 і зовнішнім 3 каркасами, з подальшим виходом очищеного повітря чи газу із зовнішнього боку аерозольного фільтру (на фіг. не показаний). При цьому крупний пил затримується ступенем грубої очистки у вигляді нержавіючої сітки 7, а частинки субмікронного розміру затримуються повністю у багатошаровому гофрованому 2 UA 101282 U 5 10 15 20 25 30 35 40 фільтрувальному матеріалі 4. При цьому уловлювання крупного пилу ступеню грубого очищення у вигляді нержавіючої сітки 7 збільшує ресурс роботи фільтроелемента з подальшим ефективним видаленням пилу в процесі промивання ступеню грубого очищення 7. В процесі відновлення фільтроелемента його піддають регенерації шляхом промивання. При цьому, під час регенерації фільтроелемента тарілка 9, що встановлена на чотирьох ребрах 10 на верхньому відкритому фланці 5, дозволяє рівномірно розподілити потік води по фільтроелементу, а трубка зливна 8, якою обладнаний нижній глухий фланець 6, дозволяє відводити забруднену воду без потрапляння її у фільтрувальний матеріал 3. Така регенерація забезпечує підвищення ресурсу роботи фільтроелемента. В результаті - підвищується ефективність очищення потоку повітря чи газу в цілому. Корисна модель пояснюється, але не обмежується, прикладом виготовленого фільтроелемента сейсмостійкого регенерованого. Приклад Виготовлений фільтроелемент сейсмостійкий регенерований ФЭС-500Р аерозольного фільтру, що включає зовнішній та внутрішній перфоровані каркаси циліндричної форми із нержавіючої сталі, між якими розташований багатошаровий гофрований фільтрувальний матеріал із мікроскловолокна класу очищення не менше Н12 за ДСТУ EN 1822-1-2001 з ефективністю очистки 99,95 %, армований нержавіючою сіткою, та має номінальний об'єм 3 витрат повітря не менше 500 м /ч. На відповідних торцях патрона фільтрувального за допомогою заклепок з герметизацією шляхом приклеювання двокомпонентним поліуретановим клеєм закріплені верхній відкритий та нижній глухий фланці із нержавіючої сталі. Номінальний перепад тиску повітря при номінальному об'ємі витрат повітря не більше 500 Па. Ефективність очищення повітря чи газу від пилу та аерозольних частинок у системах спецвентиляції і газоочищення атомних електростанцій і на радіохімічному виробництві становить 98-99,9 %. Матеріали, із яких виготовлений фільтроелемент та фільтрувальний матеріал, є такими, що не підтримують горіння. Вага фільтру не більше 30 кг. При цьому при маркуванні фільтроелементів аерозольних сейсмостійких використовують розроблену систему позначення, наприклад: ФЭС-500Р, де: ФЭС - фільтроелемент сейсмостійкий. 3 500 - номінальна об'ємна витрата повітря м /ч. Здатність до регенерації: Р - регенерований. Таким чином, за рахунок конструктивного виконання фільтроелемента сейсмостійкого регенерованого підвищується ефективність очищення повітря і газів при збільшенні міцності багатошарового гофрованого фільтрувального матеріалу і забезпеченні сейсмостійкості конструкції. Крім того, збільшується ресурс роботи фільтроелемента при забезпеченні можливості відведення забрудненої води без потрапляння її у фільтрувальний матеріал під час регенерації. Це дозволяє підвищити якість і надійність процесу очистки повітря і газів від пилу і аерозолів та підвищити ефективність регенерації фільтрувального матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Фільтроелемент сейсмостійкий регенерований, що містить патрон фільтрувальний, який включає зовнішній та внутрішній перфоровані каркаси, між якими розташований гофрований фільтрувальний матеріал, а на відповідних торцях вказаного патрона закріплені верхній відкритий та нижній глухий фланці, який відрізняється тим, що додатково містить ступінь грубої очистки, що виконаний у вигляді сітки, нанесеної на зовнішню поверхню внутрішнього перфорованого каркаса, а гофрований фільтрувальний матеріал виконаний багатошаровим та армований металевою сіткою, при цьому нижній глухий фланець додатково обладнаний трубкою зливною. 2. Фільтроелемент за п. 1, який відрізняється тим, що на верхньому відкритому фланці додатково встановлена тарілка. 3. Фільтроелемент за п. 3, який відрізняється тим, що тарілка встановлена на чотирьох ребрах. 4. Фільтроелемент за п. 1, який відрізняється тим, що верхній відкритий та нижній глухий фланці закріплені герметично на відповідних торцях патрона фільтрувального за допомогою заклепок з герметизацією шляхом приклеювання двокомпонентним поліуретановим клеєм. 3 UA 101282 U 5 10 5. Фільтроелемент за п. 1, який відрізняється тим, що верхній відкритий та нижній глухий фланці виконані із нержавіючої сталі. 6. Фільтроелемент за п. 1, який відрізняється тим, що як багатошаровий фільтрувальний матеріал використовують мікроскловолокно. 7. Фільтроелемент за п. 1, який відрізняється тим, що зовнішній та внутрішній перфоровані каркаси виконані циліндричної форми. 8. Фільтроелемент за п. 1, який відрізняється тим, що площа перфорації зовнішнього і внутрішнього каркасів становить не менше 50 %. 9. Фільтроелемент за п. 1, який відрізняється тим, що зовнішній та внутрішній перфорований каркас виконаний із нержавіючої сталі. 10. Фільтроелемент за п. 1, який відрізняється тим, що сітка, яка нанесена на зовнішню поверхню внутрішнього перфорованого каркаса, є нержавіючою. 4 UA 101282 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
