Система терморегуляції повітря в приміщенні, обладнаному геліосистемою

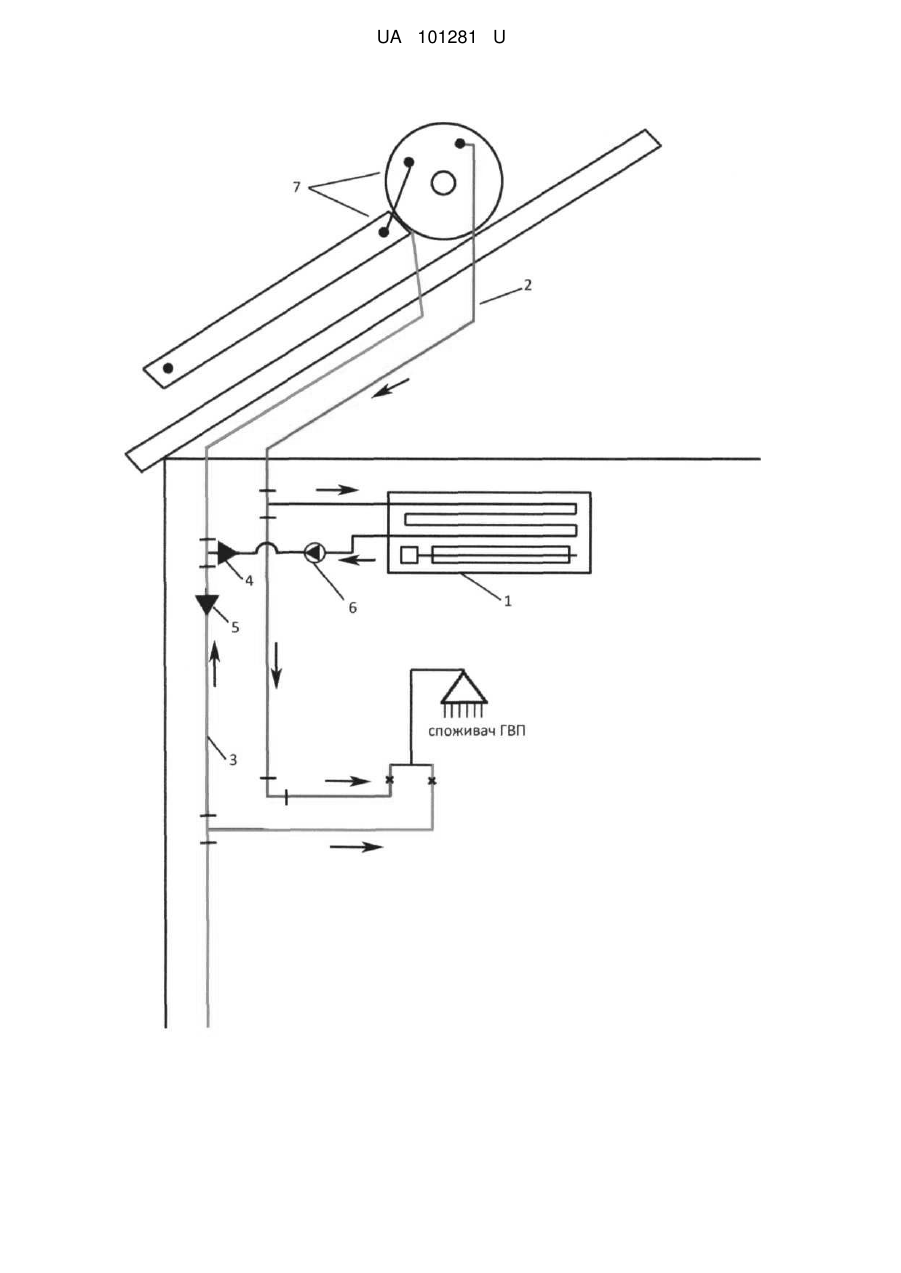

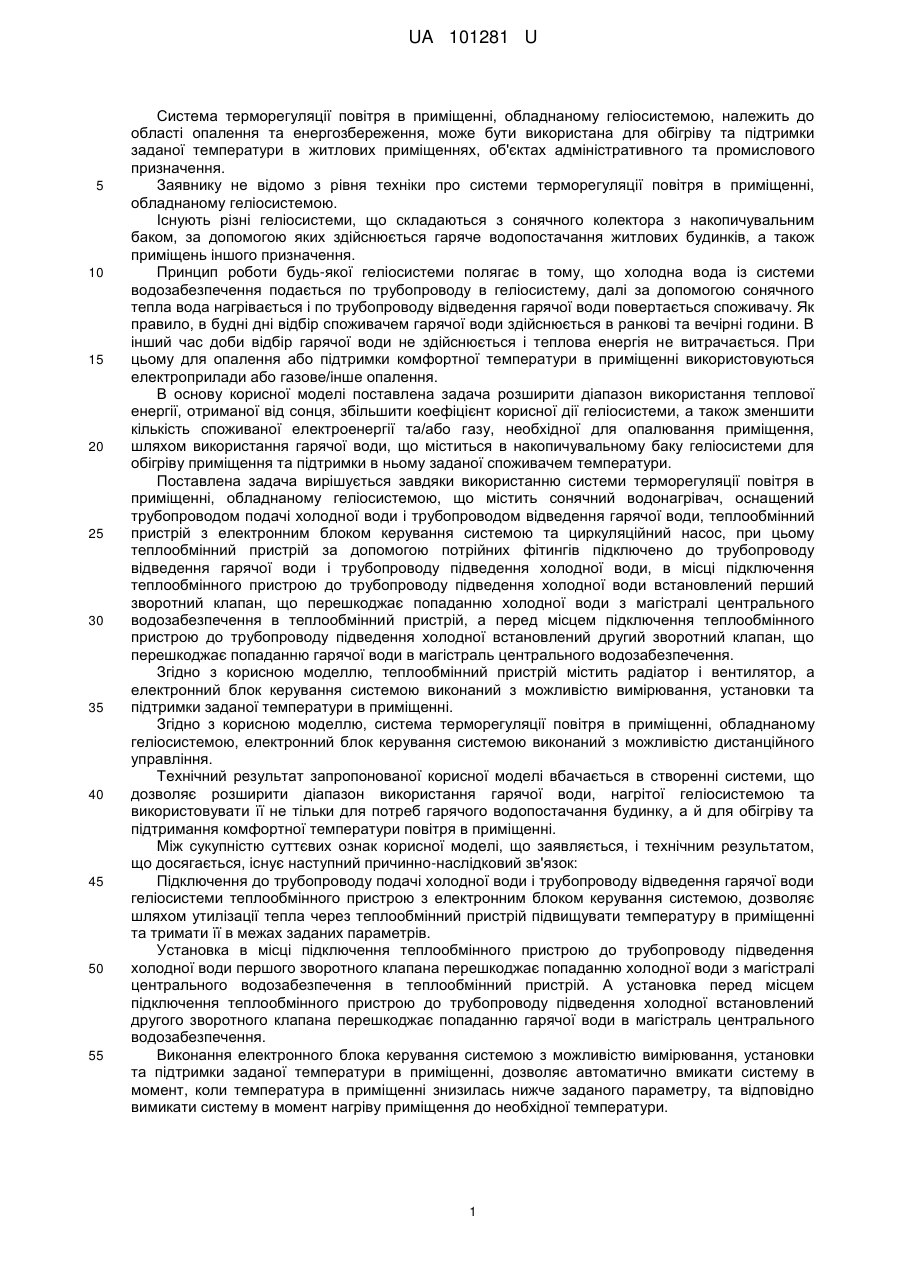

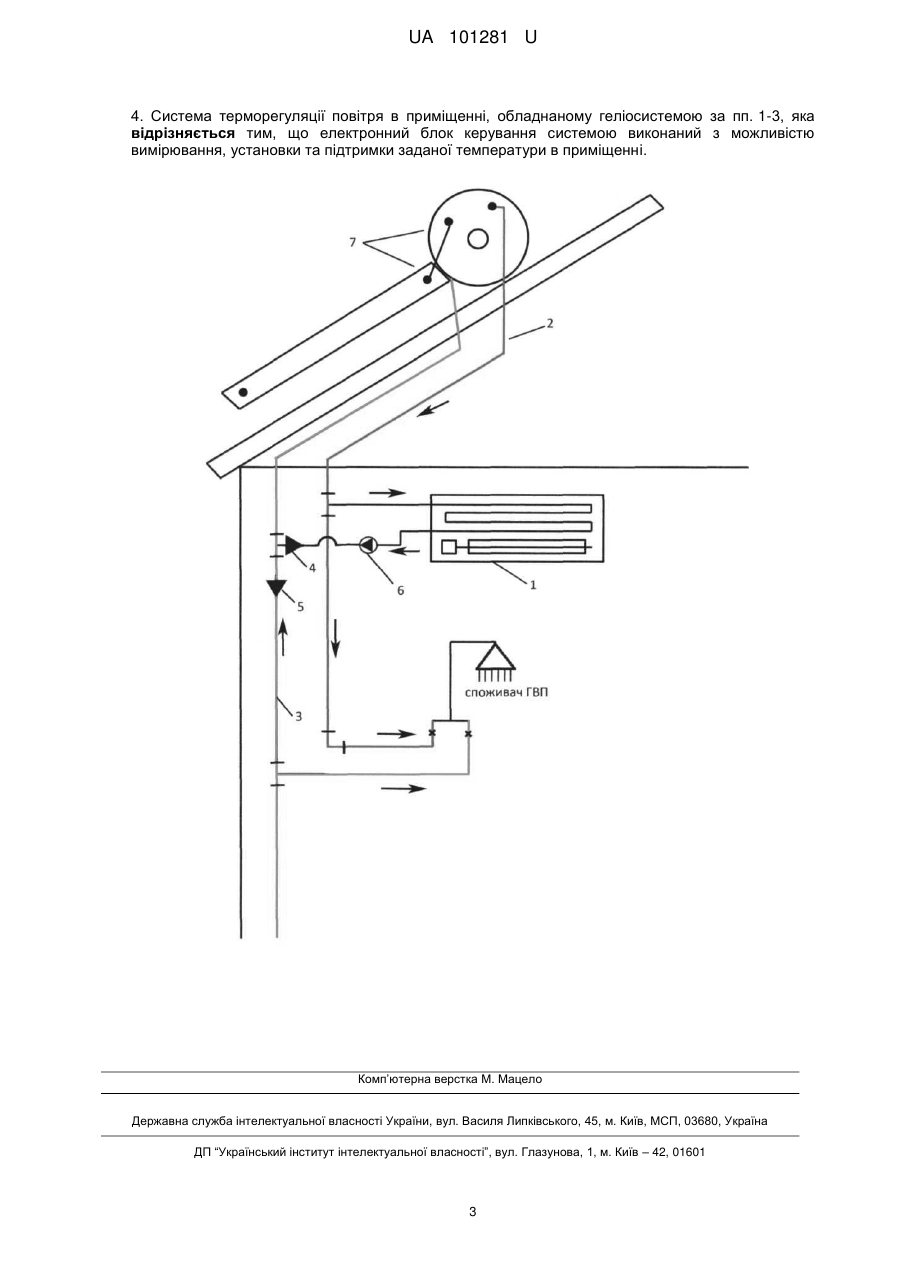

Реферат: Система терморегуляції повітря в приміщенні, обладнаному геліосистемою, що містить сонячний водонагрівач, оснащений трубопроводом подачі холодної води і трубопроводом відведення гарячої води, теплообмінний пристрій з електронним блоком керування системою та циркуляційний насос, при цьому теплообмінний пристрій за допомогою потрійних фітингів підключено до трубопроводу відведення гарячої води і трубопроводу підведення холодної води, в місці підключення теплообмінного пристрою до трубопроводу підведення холодної води встановлений перший зворотний клапан, що перешкоджає попаданню холодної води з магістралі центрального водозабезпечення в теплообмінний пристрій, а перед місцем підключення теплообмінного пристрою до трубопроводу підведення холодної води встановлений другий зворотний клапан, що перешкоджає попаданню гарячої води в магістраль центрального водозабезпечення. UA 101281 U (12) UA 101281 U UA 101281 U 5 10 15 20 25 30 35 40 45 50 55 Система терморегуляції повітря в приміщенні, обладнаному геліосистемою, належить до області опалення та енергозбереження, може бути використана для обігріву та підтримки заданої температури в житлових приміщеннях, об'єктах адміністративного та промислового призначення. Заявнику не відомо з рівня техніки про системи терморегуляції повітря в приміщенні, обладнаному геліосистемою. Існують різні геліосистеми, що складаються з сонячного колектора з накопичувальним баком, за допомогою яких здійснюється гаряче водопостачання житлових будинків, а також приміщень іншого призначення. Принцип роботи будь-якої геліосистеми полягає в тому, що холодна вода із системи водозабезпечення подається по трубопроводу в геліосистему, далі за допомогою сонячного тепла вода нагрівається і по трубопроводу відведення гарячої води повертається споживачу. Як правило, в будні дні відбір споживачем гарячої води здійснюється в ранкові та вечірні години. В інший час доби відбір гарячої води не здійснюється і теплова енергія не витрачається. При цьому для опалення або підтримки комфортної температури в приміщенні використовуються електроприлади або газове/інше опалення. В основу корисної моделі поставлена задача розширити діапазон використання теплової енергії, отриманої від сонця, збільшити коефіцієнт корисної дії геліосистеми, а також зменшити кількість споживаної електроенергії та/або газу, необхідної для опалювання приміщення, шляхом використання гарячої води, що міститься в накопичувальному баку геліосистеми для обігріву приміщення та підтримки в ньому заданої споживачем температури. Поставлена задача вирішується завдяки використанню системи терморегуляції повітря в приміщенні, обладнаному геліосистемою, що містить сонячний водонагрівач, оснащений трубопроводом подачі холодної води і трубопроводом відведення гарячої води, теплообмінний пристрій з електронним блоком керування системою та циркуляційний насос, при цьому теплообмінний пристрій за допомогою потрійних фітингів підключено до трубопроводу відведення гарячої води і трубопроводу підведення холодної води, в місці підключення теплообмінного пристрою до трубопроводу підведення холодної води встановлений перший зворотний клапан, що перешкоджає попаданню холодної води з магістралі центрального водозабезпечення в теплообмінний пристрій, а перед місцем підключення теплообмінного пристрою до трубопроводу підведення холодної встановлений другий зворотний клапан, що перешкоджає попаданню гарячої води в магістраль центрального водозабезпечення. Згідно з корисною моделлю, теплообмінний пристрій містить радіатор і вентилятор, а електронний блок керування системою виконаний з можливістю вимірювання, установки та підтримки заданої температури в приміщенні. Згідно з корисною моделлю, система терморегуляції повітря в приміщенні, обладнаному геліосистемою, електронний блок керування системою виконаний з можливістю дистанційного управління. Технічний результат запропонованої корисної моделі вбачається в створенні системи, що дозволяє розширити діапазон використання гарячої води, нагрітої геліосистемою та використовувати її не тільки для потреб гарячого водопостачання будинку, а й для обігріву та підтримання комфортної температури повітря в приміщенні. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок: Підключення до трубопроводу подачі холодної води і трубопроводу відведення гарячої води геліосистеми теплообмінного пристрою з електронним блоком керування системою, дозволяє шляхом утилізації тепла через теплообмінний пристрій підвищувати температуру в приміщенні та тримати її в межах заданих параметрів. Установка в місці підключення теплообмінного пристрою до трубопроводу підведення холодної води першого зворотного клапана перешкоджає попаданню холодної води з магістралі центрального водозабезпечення в теплообмінний пристрій. А установка перед місцем підключення теплообмінного пристрою до трубопроводу підведення холодної встановлений другого зворотного клапана перешкоджає попаданню гарячої води в магістраль центрального водозабезпечення. Виконання електронного блока керування системою з можливістю вимірювання, установки та підтримки заданої температури в приміщенні, дозволяє автоматично вмикати систему в момент, коли температура в приміщенні знизилась нижче заданого параметру, та відповідно вимикати систему в момент нагріву приміщення до необхідної температури. 1 UA 101281 U 5 10 15 20 25 30 35 Виконання електронного блока керування системою з можливістю дистанційного управління призводить до того, що роботою системи можливо управляти як з електронного блока керування, так і за допомогою дистанційного пульта. Система терморегуляції повітря в приміщенні, обладнаному геліосистемою представлена наступним кресленням, де: 1 - теплообмінний пристрій; 2 - трубопровід відведення гарячої води; 3 - трубопровід підведення холодної води; 4 - перший зворотний клапан; 5 - другий зворотний клапан; 6 - циркуляційний насос; 7 - геліосистема. Працює система таким чином: Теплообмінний пристрій 1 з електронним блоком керування системою, що містить радіатор і вентилятор, за допомогою потрійних фітингів підключається до трубопроводу відведення гарячої води 2 і трубопроводу підведення холодної води 3, при цьому в місці підключення до трубопроводу підведення холодної води 3 встановлюється перший зворотний клапан 4, а перед місцем підключення теплообмінного пристрою 1 до трубопроводу підведення холодної води 3 встановлений другий зворотний клапан 5. В електронному блоці керування системою встановлюється необхідна споживачеві температура приміщення. Як тільки температура в приміщенні опускається нижче заданого параметру, електронний блок керування включає систему, і за допомогою циркуляційного насоса 6 теплоносій через трубопровід відведення гарячої води 2 надходить у радіатор теплообмінного пристрою 1. В теплообмінному пристрої 1 вентилятор обдуває радіатор з теплоносієм, забезпечуючи при цьому підвищення температури в приміщенні. Далі охолоджений теплоносій через трубопровід підведення холодної води 3 повертається в геліосистему 7, при цьому зворотний клапан 4 перешкоджає попаданню холодної води до теплообмінного пристрою 1. Температура теплоносія при цьому становить 6575 ºС, а падіння температури в накопичувальному баку геліосистеми 7 не значне. Закільцьований рух теплоносія забезпечує постійну комфортну температуру в приміщенні. Керування системою та установка необхідної в приміщенні температури може здійснюватися за допомогою дистанційного пульта управління. Під час максимального використання споживачем гарячої води (наприклад в ранковий або вечірній час), для температурної стабілізації гарячої води в накопичувальному баку 2 може включатися вмонтований в нього електротен, температура води при цьому відновлюється, після чого електротен вимикається. Тобто використання електроенергії при роботі даної системи незначне. Таким чином, використання заявленої корисної моделі забезпечує обігрів і підтримання необхідної температури в приміщенні, не витрачаючи при цьому додаткових енергоресурсів, що в свою чергу економить кошти споживача. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Система терморегуляції повітря в приміщенні, обладнаному геліосистемою, що містить сонячний водонагрівач, оснащений трубопроводом подачі холодної води і трубопроводом відведення гарячої води, теплообмінний пристрій з електронним блоком керування системою та циркуляційний насос, при цьому теплообмінний пристрій за допомогою потрійних фітингів підключено до трубопроводу відведення гарячої води і трубопроводу підведення холодної води, в місці підключення теплообмінного пристрою до трубопроводу підведення холодної води встановлений перший зворотний клапан, що перешкоджає попаданню холодної води з магістралі центрального водозабезпечення в теплообмінний пристрій, а перед місцем підключення теплообмінного пристрою до трубопроводу підведення холодної води встановлений другий зворотний клапан, що перешкоджає попаданню гарячої води в магістраль центрального водозабезпечення. 2. Система терморегуляції повітря в приміщенні, обладнаному геліосистемою за п. 1, яка відрізняється тим, що теплообмінний пристрій містить радіатор та вентилятор. 3. Система терморегуляції повітря в приміщенні, обладнаному геліосистемою за пп. 1-2, яка відрізняється тим, що електронний блок керування системою виконаний з можливістю дистанційного управління. 2 UA 101281 U 4. Система терморегуляції повітря в приміщенні, обладнаному геліосистемою за пп. 1-3, яка відрізняється тим, що електронний блок керування системою виконаний з можливістю вимірювання, установки та підтримки заданої температури в приміщенні. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
