Водневостійка аустенітна сталь

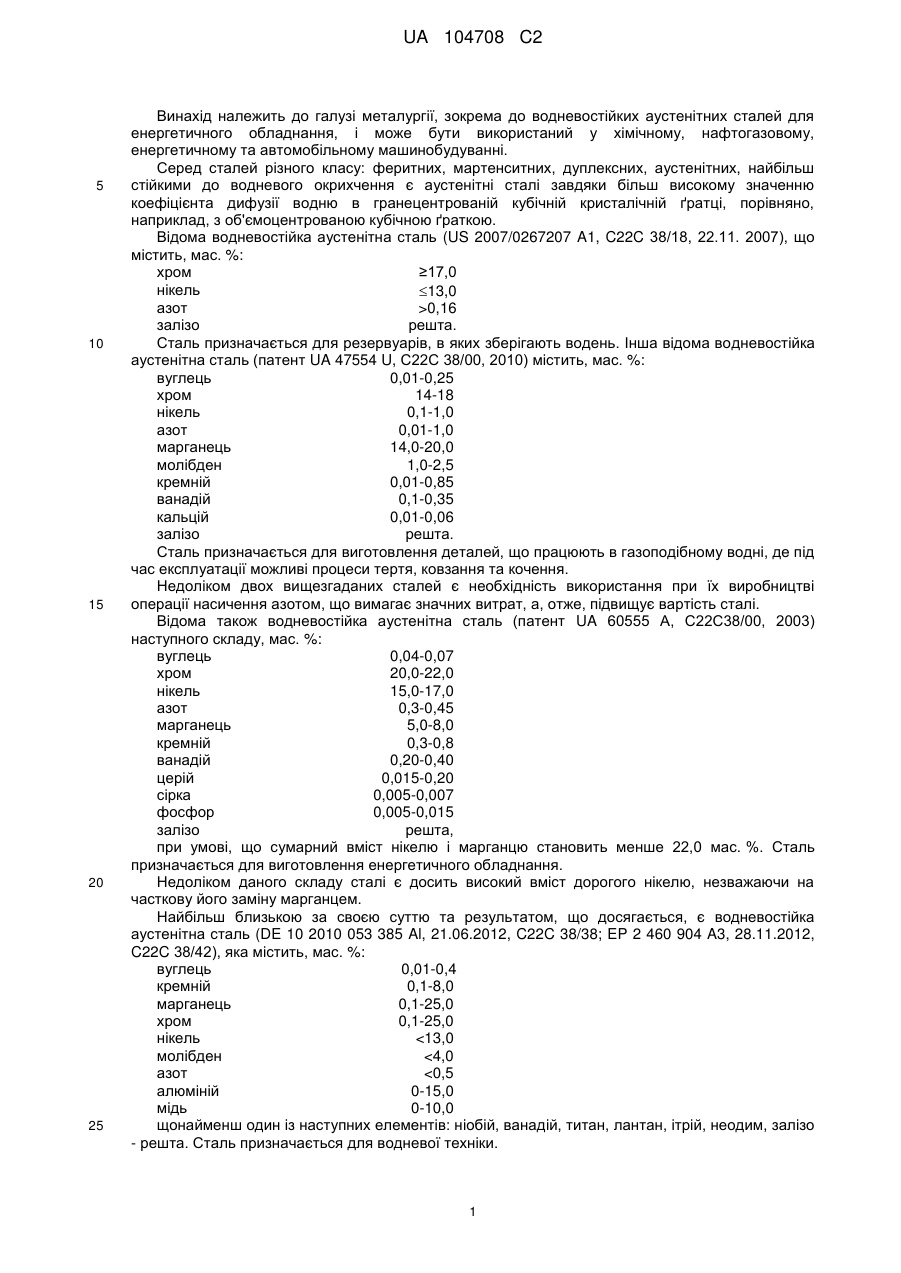

Реферат: Винахід належить до конструкційних аустенітних сталей. Водневостійка аустенітна сталь містить наступний склад, мас. %: вуглець 0,45-0,6 кремній 0,3-3,0 марганець 26,0-30,0 хром 6,0-21,0 молібден 0,5-1,5 залізо решта. Технічний результат: підвищення водневої стійкості аустенітної сталі, тобто збільшення терміну експлуатації виробів із сталей в середовищах, що насичують воднем, та підвищення рівня безпеки їх використання. UA 104708 C2 (12) UA 104708 C2 UA 104708 C2 5 10 15 20 25 Винахід належить до галузі металургії, зокрема до водневостійких аустенітних сталей для енергетичного обладнання, і може бути використаний у хімічному, нафтогазовому, енергетичному та автомобільному машинобудуванні. Серед сталей різного класу: феритних, мартенситних, дуплексних, аустенітних, найбільш стійкими до водневого окрихчення є аустенітні сталі завдяки більш високому значенню коефіцієнта дифузії водню в гранецентрованій кубічній кристалічній ґратці, порівняно, наприклад, з об'ємоцентрованою кубічною ґраткою. Відома водневостійка аустенітна сталь (US 2007/0267207 A1, C22C 38/18, 22.11. 2007), що містить, мас. %: хром ≥17,0 нікель 13,0 азот >0,16 залізо решта. Сталь призначається для резервуарів, в яких зберігають водень. Інша відома водневостійка аустенітна сталь (патент UA 47554 U, С22С 38/00, 2010) містить, мас. %: вуглець 0,01-0,25 хром 14-18 нікель 0,1-1,0 азот 0,01-1,0 марганець 14,0-20,0 молібден 1,0-2,5 кремній 0,01-0,85 ванадій 0,1-0,35 кальцій 0,01-0,06 залізо решта. Сталь призначається для виготовлення деталей, що працюють в газоподібному водні, де під час експлуатації можливі процеси тертя, ковзання та кочення. Недоліком двох вищезгаданих сталей є необхідність використання при їх виробництві операції насичення азотом, що вимагає значних витрат, а, отже, підвищує вартість сталі. Відома також водневостійка аустенітна сталь (патент UA 60555 А, С22С38/00, 2003) наступного складу, мас. %: вуглець 0,04-0,07 хром 20,0-22,0 нікель 15,0-17,0 азот 0,3-0,45 марганець 5,0-8,0 кремній 0,3-0,8 ванадій 0,20-0,40 церій 0,015-0,20 сірка 0,005-0,007 фосфор 0,005-0,015 залізо решта, при умові, що сумарний вміст нікелю і марганцю становить менше 22,0 мас. %. Сталь призначається для виготовлення енергетичного обладнання. Недоліком даного складу сталі є досить високий вміст дорогого нікелю, незважаючи на часткову його заміну марганцем. Найбільш близькою за своєю суттю та результатом, що досягається, є водневостійка аустенітна сталь (DE 10 2010 053 385 Al, 21.06.2012, C22C 38/38; EP 2 460 904 A3, 28.11.2012, C22C 38/42), яка містить, мас. %: вуглець 0,01-0,4 кремній 0,1-8,0 марганець 0,1-25,0 хром 0,1-25,0 нікель
