Формула / Реферат
Сталь, що містить вуглець, кремній, марганець, хром, алюміній і залізо, яка відрізняється тим, що додатково містить титан при наступному вмісті компонентів, мас.%:
вуглець
0,75-0,85
кремній
0,50-1,00
марганець
9,50-11,00
хром
1,8-3,50
алюміній
0,25-0,50
титан
0,10-0,30
залізо
решта,
при цьому вміст марганцю, вуглецю і титану знаходяться у співвідношенні:
Mn/(С+0,2Ті)³10,5.
Текст

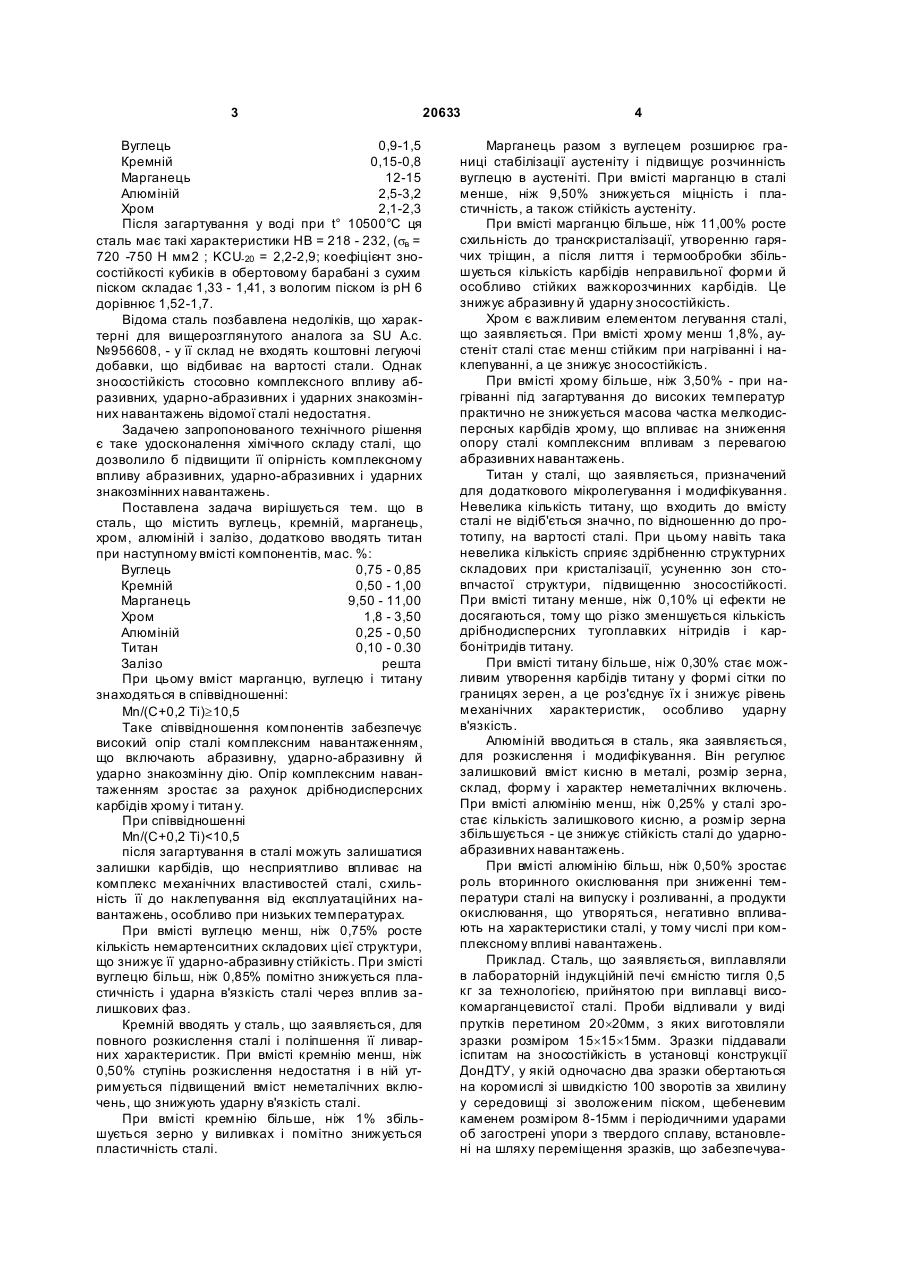

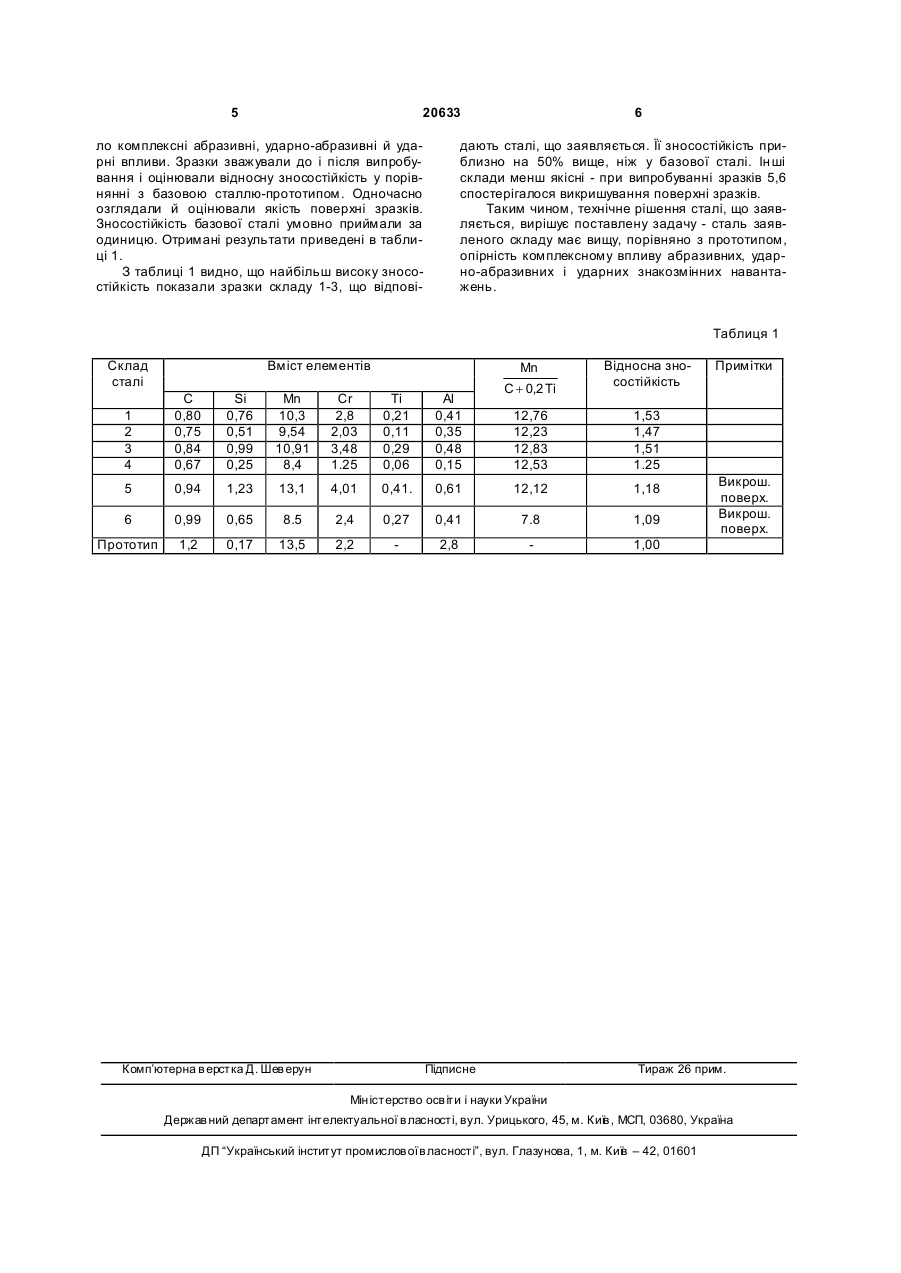

Сталь, що містить вуглець, кремній, марганець, хром, алюміній і залізо, яка відрізняється тим, що додатково містить титан при наступному вмісті компонентів, мас.%: 3 20633 Вуглець 0,9-1,5 Кремній 0,15-0,8 Марганець 12-15 Алюміній 2,5-3,2 Хром 2,1-2,3 Після загартування у воді при t° 10500°С ця сталь має такі характеристики HB = 218 - 232, (sв = 720 -750 Н мм2 ; KCU-20 = 2,2-2,9; коефіцієнт зносостійкості кубиків в обертовому барабані з сухим піском складає 1,33 - 1,41, з вологим піском із рН 6 дорівнює 1,52-1,7. Відома сталь позбавлена недоліків, що характерні для вищерозглянутого аналога за SU А.с. №956608, - у її склад не входять коштовні легуючі добавки, що відбиває на вартості стали. Однак зносостійкість стосовно комплексного впливу абразивних, ударно-абразивних і ударних знакозмінних навантажень відомої сталі недостатня. Задачею запропонованого технічного рішення є таке удосконалення хімічного складу сталі, що дозволило б підвищити її опірність комплексному впливу абразивних, ударно-абразивних і ударних знакозмінних навантажень. Поставлена задача вирішується тем. що в сталь, що містить вуглець, кремній, марганець, хром, алюміній і залізо, додатково вводять титан при наступному вмісті компонентів, мас. %: Вуглець 0,75 - 0,85 Кремній 0,50 - 1,00 Марганець 9,50 - 11,00 Хром 1,8 - 3,50 Алюміній 0,25 - 0,50 Титан 0,10 - 0.30 Залізо решта При цьому вміст марганцю, вуглецю і титану знаходяться в співвідношенні: Mn/(С+0,2 Ті)³10,5 Таке співвідношення компонентів забезпечує високий опір сталі комплексним навантаженням, що включають абразивну, ударно-абразивну й ударно знакозмінну дію. Опір комплексним навантаженням зростає за рахунок дрібнодисперсних карбідів хрому і титан у. При співвідношенні Mn/(С+0,2 Ті)
ДивитисяДодаткова інформація
Назва патенту англійськоюSteel
Автори англійськоюKryzhevskyi Arkadii Zakharovych
Назва патенту російськоюСталь
Автори російськоюКрижевский Аркадий Захарович, Крыжевский Аркадий Захарович
МПК / Мітки
МПК: C22C 38/58
Мітки: сталь
Код посилання
<a href="https://ua.patents.su/3-20633-stal.html" target="_blank" rel="follow" title="База патентів України">Сталь</a>
Зносостійка сталь
Номер патенту: 7691
Опубліковано: 15.07.2005
Автор: Малінов Леонід Соломонович
МПК: C22C 38/12
Мітки: сталь, зносостійка
Формула / Реферат:
Зносостійка сталь, яка містить вуглець, марганець, кремній, алюміній, залізо, яка відрізняється тим, що вона додатково містить титан при наступному співвідношенні компонентів, мас. %: вуглець 1,15-1,45 марганець 6,70-10,0 кремній 0,30-0,60 алюміній 0,03-0,10 титан 0,05-0,20 ...
Сталь
Номер патенту: 44198
Опубліковано: 15.01.2002
Автори: Крижевський Аркадій Захарович, Алімов Валерій Іванович, Міщенко Іван Митрофанович
МПК: C22C 38/58, C22C 38/38
Мітки: сталь
Формула / Реферат:
1. Сталь, що містить вуглець, кремній, марганець, хром, алюміній і залізо, яка відрізняється тим, що вона додатково містить титан і ванадій, при наступному вмісті компонентів, %: вуглець 0,75-0,85 кремній 0,50-1,00 марганець 9,50-11,00 хром 2,00-3,50 титан 0,10-0,30 ...
Корозійностійка сталь
Номер патенту: 51005
Опубліковано: 17.05.2004
Автори: Чейлях Олександр Петрович, Чейлях Ян Олександрович, Зеленський Володимир Сергійович, Константінов Олександр Вікторович
МПК: C22C 38/38
Мітки: корозійностійка, сталь
Формула / Реферат:
1. Корозійностійка сталь, яка містить вуглець, хром, марганець, кремній, мідь та залізо, яка відрізняється тим, що вона додатково містить нікель при наступному співвідношенні компонентів ( мас. %): вуглець 0,08-0,14 хром 15-21 марганець 8-12 кремній 0,85-1,6 мідь 0,6-1,4 ...
Корозійностійка сталь
Номер патенту: 18855
Опубліковано: 15.11.2006
Автори: Райтманов Роман Шмулевич, Левін Борис Арнович, Бичаєв Віталій Леонтійович, Логозинський Ігор Миколайович, Сальніков Анатолій Семенович
МПК: C22C 38/58
Мітки: сталь, корозійностійка
Формула / Реферат:
Корозійностійка сталь, яка містить вуглець, кремній, марганець, хром, нікель, титан, молібден, вольфрам, ванадій, мідь та залізо, яка відрізняється тим, що додатково містить азот та алюміній при наступному співвідношенні компонентів, мас. %: вуглець 0,06-0,12 кремній 0,3-0,6 марганець 1,0-1,5 хром 17,0-18,0 ...
Сталь
Номер патенту: 7972
Опубліковано: 15.07.2005
Автори: Климанчук Владислав Владиславович, Кірчу Іван Федорович, Степанова Тетяна Василівна, Бодров Юрій Андрійович, Кирильченко Петро Миколайович, Фомицький Євген Іванович, Бабаскін Юрій Захарович, Шипицин Сергій Якович
МПК: C22C 38/18, C22C 38/04, C22C 38/06
Мітки: сталь
Формула / Реферат:
Сталь, яка містить вуглець, кремній, марганець, хром, азот, алюміній, залізо, яка відрізняється тим, що додатково містить кальцій при наступному співвідношенні компонентів, мас. %: вуглець 0,27-0,34 кремній 0,40-0,80 марганець 2,5-6,0 хром 20,0-27,0 азот 0,11-0,20 ...
Попередній патент: Бункер для зерна зернозбирального комбайна
Наступний патент: Спосіб моделювання субретинального крововиливу
Випадковий патент: Склад соусу "вар'їв"
