Пристрій для очищення оглядового скла захисної маски

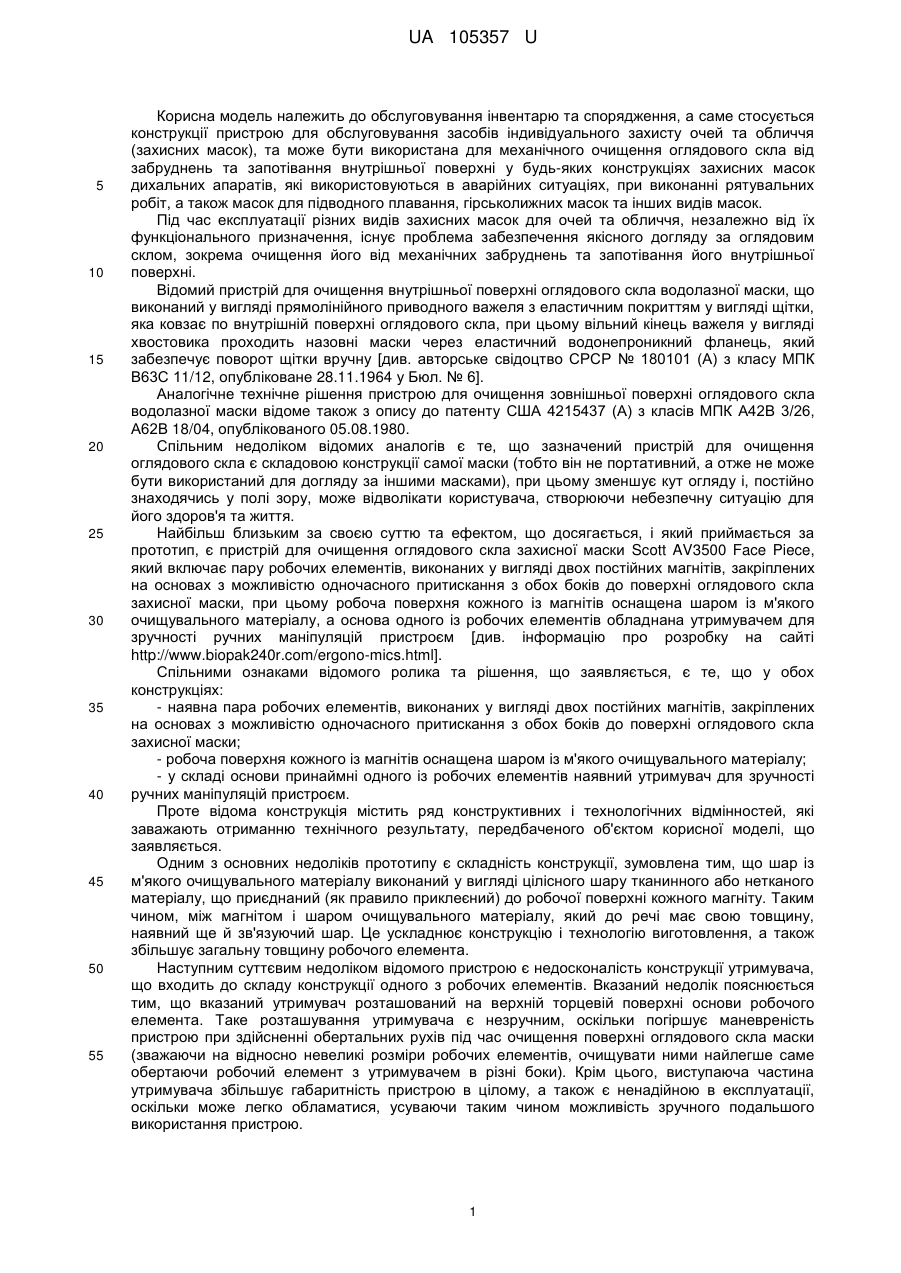

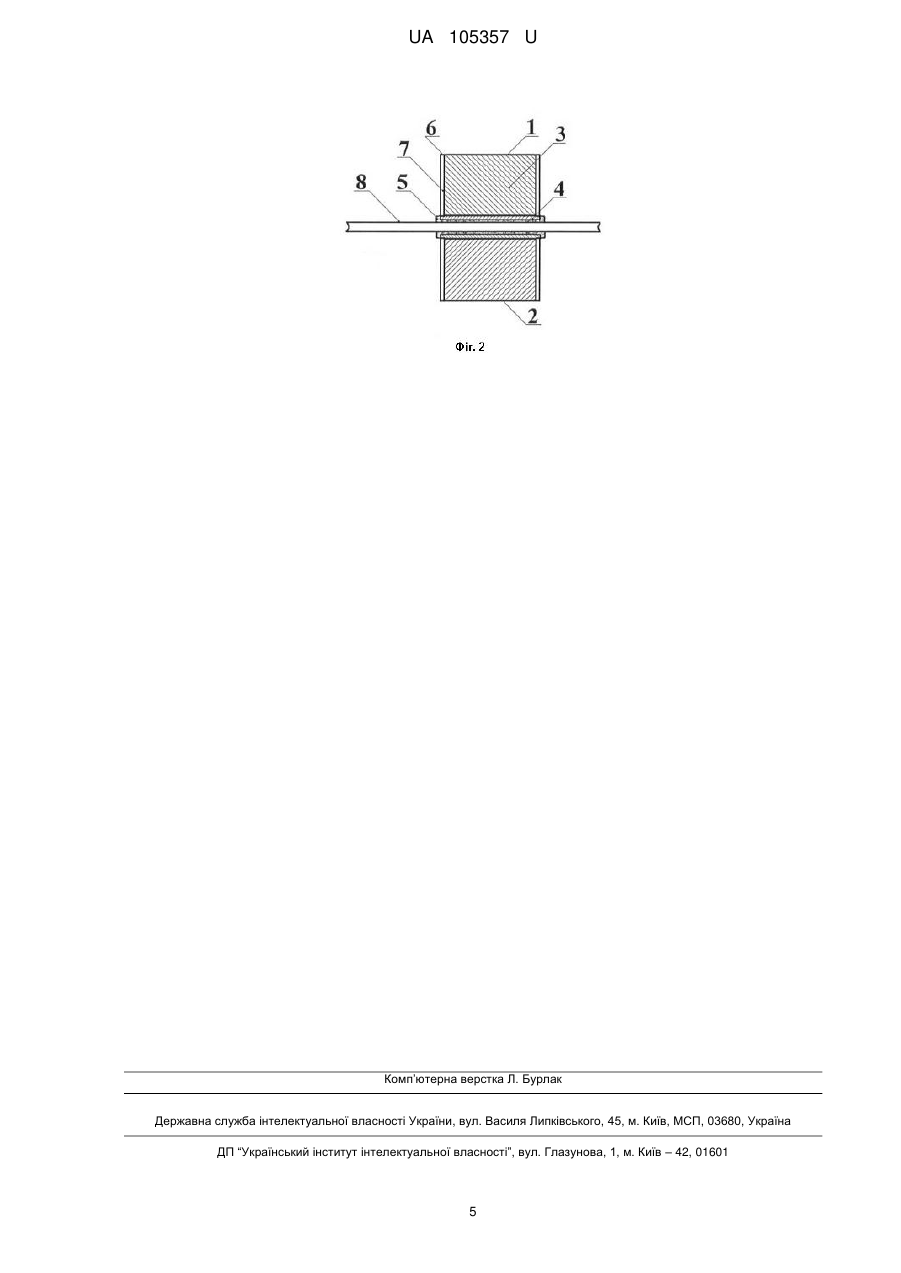

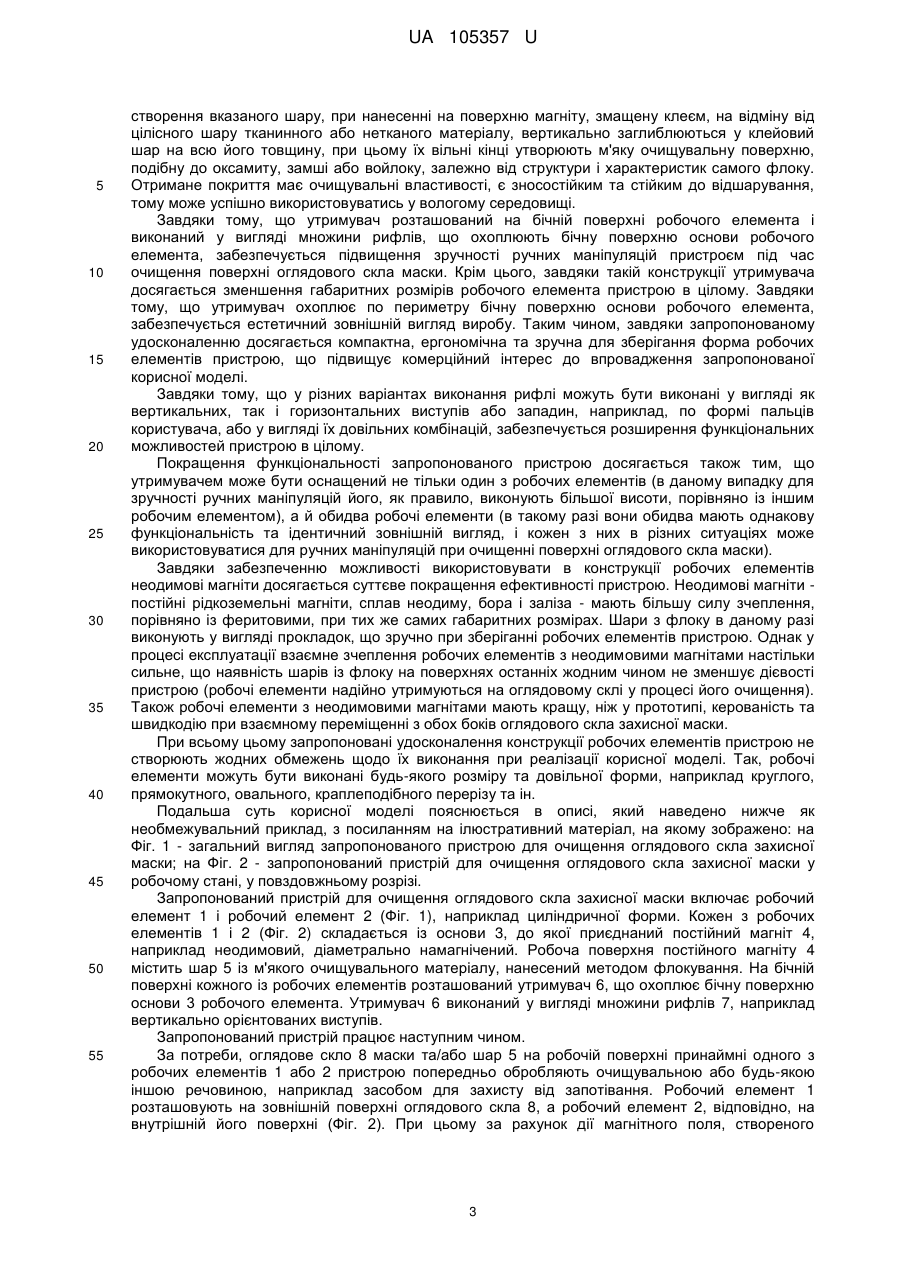

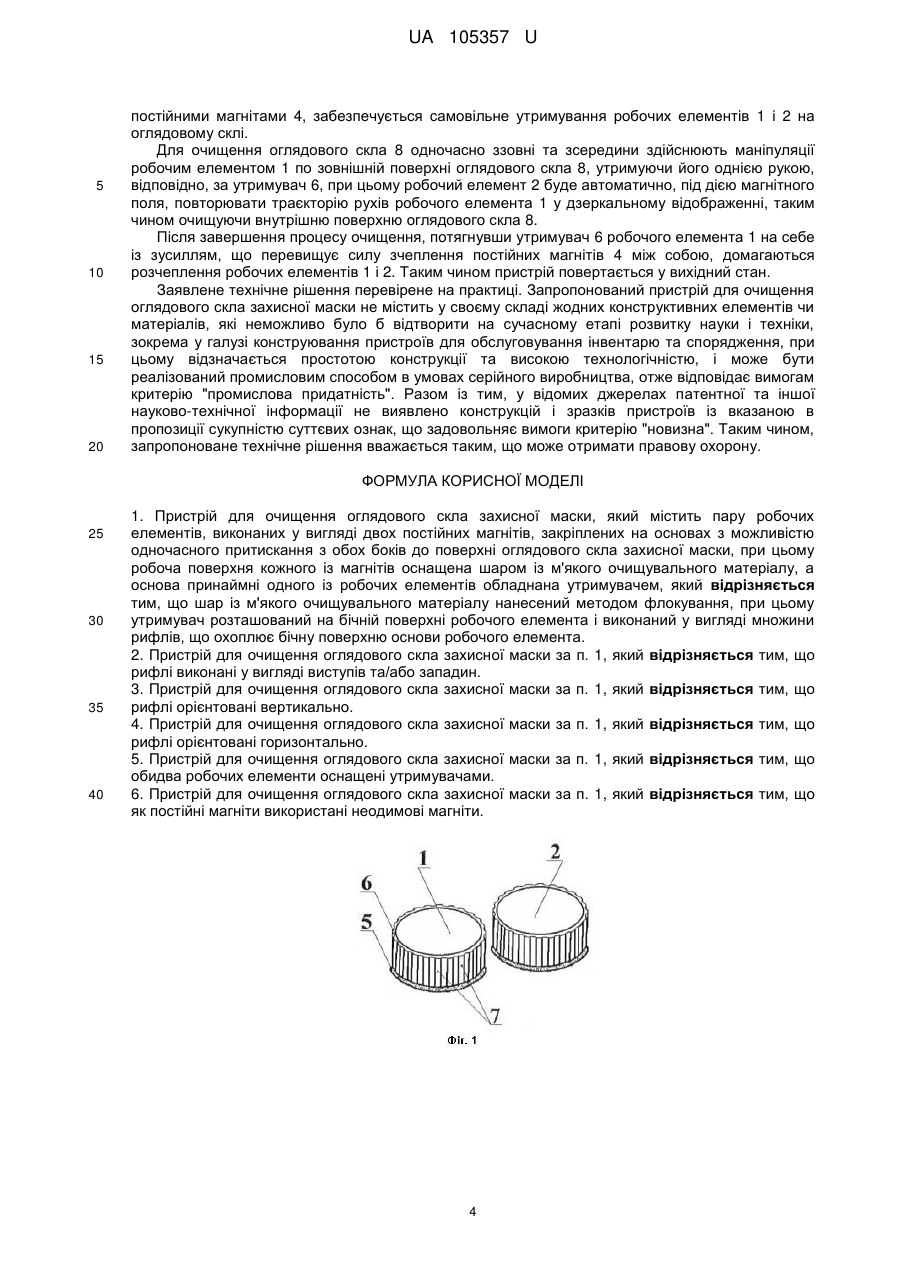

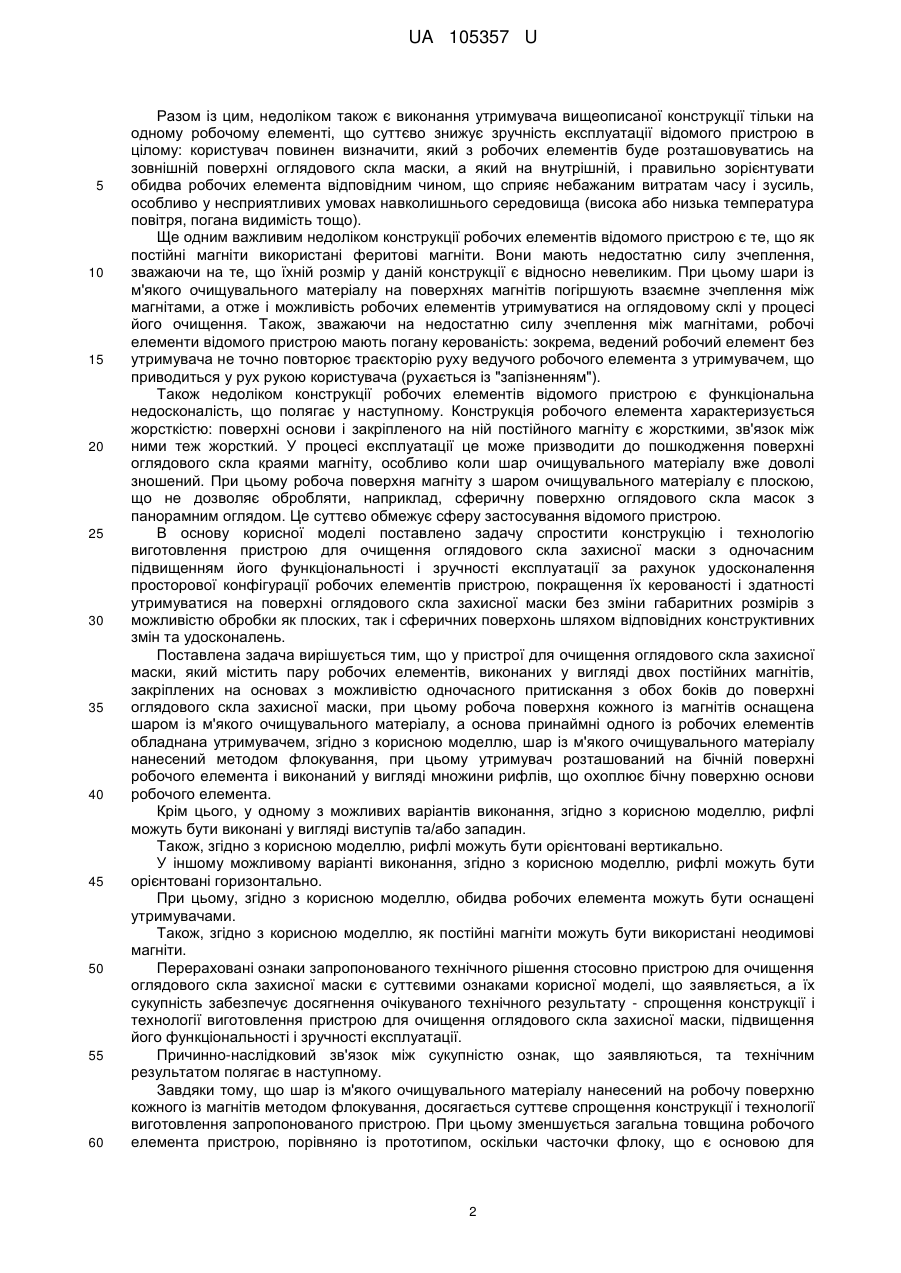

Реферат: Пристрій для очищення оглядового скла захисної маски містить пару робочих елементів, виконаних у вигляді двох постійних магнітів, закріплених на основах з можливістю одночасного притискання з обох боків до поверхні оглядового скла захисної маски, при цьому робоча поверхня кожного із магнітів оснащена шаром із м'якого очищувального матеріалу, а основа принаймні одного із робочих елементів обладнана утримувачем. Шар із м'якого очищувального матеріалу нанесений методом флокування, при цьому утримувач розташований на бічній поверхні робочого елемента і виконаний у вигляді множини рифлів, що охоплює бічну поверхню основи робочого елемента. UA 105357 U (12) UA 105357 U UA 105357 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обслуговування інвентарю та спорядження, а саме стосується конструкції пристрою для обслуговування засобів індивідуального захисту очей та обличчя (захисних масок), та може бути використана для механічного очищення оглядового скла від забруднень та запотівання внутрішньої поверхні у будь-яких конструкціях захисних масок дихальних апаратів, які використовуються в аварійних ситуаціях, при виконанні рятувальних робіт, а також масок для підводного плавання, гірськолижних масок та інших видів масок. Під час експлуатації різних видів захисних масок для очей та обличчя, незалежно від їх функціонального призначення, існує проблема забезпечення якісного догляду за оглядовим склом, зокрема очищення його від механічних забруднень та запотівання його внутрішньої поверхні. Відомий пристрій для очищення внутрішньої поверхні оглядового скла водолазної маски, що виконаний у вигляді прямолінійного приводного важеля з еластичним покриттям у вигляді щітки, яка ковзає по внутрішній поверхні оглядового скла, при цьому вільний кінець важеля у вигляді хвостовика проходить назовні маски через еластичний водонепроникний фланець, який забезпечує поворот щітки вручну [див. авторське свідоцтво СРСР № 180101 (А) з класу МПК В63С 11/12, опубліковане 28.11.1964 у Бюл. № 6]. Аналогічне технічне рішення пристрою для очищення зовнішньої поверхні оглядового скла водолазної маски відоме також з опису до патенту США 4215437 (А) з класів МПК А42В 3/26, А62В 18/04, опублікованого 05.08.1980. Спільним недоліком відомих аналогів є те, що зазначений пристрій для очищення оглядового скла є складовою конструкції самої маски (тобто він не портативний, а отже не може бути використаний для догляду за іншими масками), при цьому зменшує кут огляду і, постійно знаходячись у полі зору, може відволікати користувача, створюючи небезпечну ситуацію для його здоров'я та життя. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є пристрій для очищення оглядового скла захисної маски Scott AV3500 Face Piece, який включає пару робочих елементів, виконаних у вигляді двох постійних магнітів, закріплених на основах з можливістю одночасного притискання з обох боків до поверхні оглядового скла захисної маски, при цьому робоча поверхня кожного із магнітів оснащена шаром із м'якого очищувального матеріалу, а основа одного із робочих елементів обладнана утримувачем для зручності ручних маніпуляцій пристроєм [див. інформацію про розробку на сайті http://www.biopak240r.com/ergono-mics.html]. Спільними ознаками відомого ролика та рішення, що заявляється, є те, що у обох конструкціях: - наявна пара робочих елементів, виконаних у вигляді двох постійних магнітів, закріплених на основах з можливістю одночасного притискання з обох боків до поверхні оглядового скла захисної маски; - робоча поверхня кожного із магнітів оснащена шаром із м'якого очищувального матеріалу; - у складі основи принаймні одного із робочих елементів наявний утримувач для зручності ручних маніпуляцій пристроєм. Проте відома конструкція містить ряд конструктивних і технологічних відмінностей, які заважають отриманню технічного результату, передбаченого об'єктом корисної моделі, що заявляється. Одним з основних недоліків прототипу є складність конструкції, зумовлена тим, що шар із м'якого очищувального матеріалу виконаний у вигляді цілісного шару тканинного або нетканого матеріалу, що приєднаний (як правило приклеєний) до робочої поверхні кожного магніту. Таким чином, між магнітом і шаром очищувального матеріалу, який до речі має свою товщину, наявний ще й зв'язуючий шар. Це ускладнює конструкцію і технологію виготовлення, а також збільшує загальну товщину робочого елемента. Наступним суттєвим недоліком відомого пристрою є недосконалість конструкції утримувача, що входить до складу конструкції одного з робочих елементів. Вказаний недолік пояснюється тим, що вказаний утримувач розташований на верхній торцевій поверхні основи робочого елемента. Таке розташування утримувача є незручним, оскільки погіршує маневреність пристрою при здійсненні обертальних рухів під час очищення поверхні оглядового скла маски (зважаючи на відносно невеликі розміри робочих елементів, очищувати ними найлегше саме обертаючи робочий елемент з утримувачем в різні боки). Крім цього, виступаюча частина утримувача збільшує габаритність пристрою в цілому, а також є ненадійною в експлуатації, оскільки може легко обламатися, усуваючи таким чином можливість зручного подальшого використання пристрою. 1 UA 105357 U 5 10 15 20 25 30 35 40 45 50 55 60 Разом із цим, недоліком також є виконання утримувача вищеописаної конструкції тільки на одному робочому елементі, що суттєво знижує зручність експлуатації відомого пристрою в цілому: користувач повинен визначити, який з робочих елементів буде розташовуватись на зовнішній поверхні оглядового скла маски, а який на внутрішній, і правильно зорієнтувати обидва робочих елемента відповідним чином, що сприяє небажаним витратам часу і зусиль, особливо у несприятливих умовах навколишнього середовища (висока або низька температура повітря, погана видимість тощо). Ще одним важливим недоліком конструкції робочих елементів відомого пристрою є те, що як постійні магніти використані феритові магніти. Вони мають недостатню силу зчеплення, зважаючи на те, що їхній розмір у даній конструкції є відносно невеликим. При цьому шари із м'якого очищувального матеріалу на поверхнях магнітів погіршують взаємне зчеплення між магнітами, а отже і можливість робочих елементів утримуватися на оглядовому склі у процесі його очищення. Також, зважаючи на недостатню силу зчеплення між магнітами, робочі елементи відомого пристрою мають погану керованість: зокрема, ведений робочий елемент без утримувача не точно повторює траєкторію руху ведучого робочого елемента з утримувачем, що приводиться у рух рукою користувача (рухається із "запізненням"). Також недоліком конструкції робочих елементів відомого пристрою є функціональна недосконалість, що полягає у наступному. Конструкція робочого елемента характеризується жорсткістю: поверхні основи і закріпленого на ній постійного магніту є жорсткими, зв'язок між ними теж жорсткий. У процесі експлуатації це може призводити до пошкодження поверхні оглядового скла краями магніту, особливо коли шар очищувального матеріалу вже доволі зношений. При цьому робоча поверхня магніту з шаром очищувального матеріалу є плоскою, що не дозволяє обробляти, наприклад, сферичну поверхню оглядового скла масок з панорамним оглядом. Це суттєво обмежує сферу застосування відомого пристрою. В основу корисної моделі поставлено задачу спростити конструкцію і технологію виготовлення пристрою для очищення оглядового скла захисної маски з одночасним підвищенням його функціональності і зручності експлуатації за рахунок удосконалення просторової конфігурації робочих елементів пристрою, покращення їх керованості і здатності утримуватися на поверхні оглядового скла захисної маски без зміни габаритних розмірів з можливістю обробки як плоских, так і сферичних поверхонь шляхом відповідних конструктивних змін та удосконалень. Поставлена задача вирішується тим, що у пристрої для очищення оглядового скла захисної маски, який містить пару робочих елементів, виконаних у вигляді двох постійних магнітів, закріплених на основах з можливістю одночасного притискання з обох боків до поверхні оглядового скла захисної маски, при цьому робоча поверхня кожного із магнітів оснащена шаром із м'якого очищувального матеріалу, а основа принаймні одного із робочих елементів обладнана утримувачем, згідно з корисною моделлю, шар із м'якого очищувального матеріалу нанесений методом флокування, при цьому утримувач розташований на бічній поверхні робочого елемента і виконаний у вигляді множини рифлів, що охоплює бічну поверхню основи робочого елемента. Крім цього, у одному з можливих варіантів виконання, згідно з корисною моделлю, рифлі можуть бути виконані у вигляді виступів та/або западин. Також, згідно з корисною моделлю, рифлі можуть бути орієнтовані вертикально. У іншому можливому варіанті виконання, згідно з корисною моделлю, рифлі можуть бути орієнтовані горизонтально. При цьому, згідно з корисною моделлю, обидва робочих елемента можуть бути оснащені утримувачами. Також, згідно з корисною моделлю, як постійні магніти можуть бути використані неодимові магніти. Перераховані ознаки запропонованого технічного рішення стосовно пристрою для очищення оглядового скла захисної маски є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату - спрощення конструкції і технології виготовлення пристрою для очищення оглядового скла захисної маски, підвищення його функціональності і зручності експлуатації. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Завдяки тому, що шар із м'якого очищувального матеріалу нанесений на робочу поверхню кожного із магнітів методом флокування, досягається суттєве спрощення конструкції і технології виготовлення запропонованого пристрою. При цьому зменшується загальна товщина робочого елемента пристрою, порівняно із прототипом, оскільки часточки флоку, що є основою для 2 UA 105357 U 5 10 15 20 25 30 35 40 45 50 55 створення вказаного шару, при нанесенні на поверхню магніту, змащену клеєм, на відміну від цілісного шару тканинного або нетканого матеріалу, вертикально заглиблюються у клейовий шар на всю його товщину, при цьому їх вільні кінці утворюють м'яку очищувальну поверхню, подібну до оксамиту, замші або войлоку, залежно від структури і характеристик самого флоку. Отримане покриття має очищувальні властивості, є зносостійким та стійким до відшарування, тому може успішно використовуватись у вологому середовищі. Завдяки тому, що утримувач розташований на бічній поверхні робочого елемента і виконаний у вигляді множини рифлів, що охоплюють бічну поверхню основи робочого елемента, забезпечується підвищення зручності ручних маніпуляцій пристроєм під час очищення поверхні оглядового скла маски. Крім цього, завдяки такій конструкції утримувача досягається зменшення габаритних розмірів робочого елемента пристрою в цілому. Завдяки тому, що утримувач охоплює по периметру бічну поверхню основи робочого елемента, забезпечується естетичний зовнішній вигляд виробу. Таким чином, завдяки запропонованому удосконаленню досягається компактна, ергономічна та зручна для зберігання форма робочих елементів пристрою, що підвищує комерційний інтерес до впровадження запропонованої корисної моделі. Завдяки тому, що у різних варіантах виконання рифлі можуть бути виконані у вигляді як вертикальних, так і горизонтальних виступів або западин, наприклад, по формі пальців користувача, або у вигляді їх довільних комбінацій, забезпечується розширення функціональних можливостей пристрою в цілому. Покращення функціональності запропонованого пристрою досягається також тим, що утримувачем може бути оснащений не тільки один з робочих елементів (в даному випадку для зручності ручних маніпуляцій його, як правило, виконують більшої висоти, порівняно із іншим робочим елементом), а й обидва робочі елементи (в такому разі вони обидва мають однакову функціональність та ідентичний зовнішній вигляд, і кожен з них в різних ситуаціях може використовуватися для ручних маніпуляцій при очищенні поверхні оглядового скла маски). Завдяки забезпеченню можливості використовувати в конструкції робочих елементів неодимові магніти досягається суттєве покращення ефективності пристрою. Неодимові магніти постійні рідкоземельні магніти, сплав неодиму, бора і заліза - мають більшу силу зчеплення, порівняно із феритовими, при тих же самих габаритних розмірах. Шари з флоку в даному разі виконують у вигляді прокладок, що зручно при зберіганні робочих елементів пристрою. Однак у процесі експлуатації взаємне зчеплення робочих елементів з неодимовими магнітами настільки сильне, що наявність шарів із флоку на поверхнях останніх жодним чином не зменшує дієвості пристрою (робочі елементи надійно утримуються на оглядовому склі у процесі його очищення). Також робочі елементи з неодимовими магнітами мають кращу, ніж у прототипі, керованість та швидкодію при взаємному переміщенні з обох боків оглядового скла захисної маски. При всьому цьому запропоновані удосконалення конструкції робочих елементів пристрою не створюють жодних обмежень щодо їх виконання при реалізації корисної моделі. Так, робочі елементи можуть бути виконані будь-якого розміру та довільної форми, наприклад круглого, прямокутного, овального, краплеподібного перерізу та ін. Подальша суть корисної моделі пояснюється в описі, який наведено нижче як необмежувальний приклад, з посиланням на ілюстративний матеріал, на якому зображено: на Фіг. 1 - загальний вигляд запропонованого пристрою для очищення оглядового скла захисної маски; на Фіг. 2 - запропонований пристрій для очищення оглядового скла захисної маски у робочому стані, у повздовжньому розрізі. Запропонований пристрій для очищення оглядового скла захисної маски включає робочий елемент 1 і робочий елемент 2 (Фіг. 1), наприклад циліндричної форми. Кожен з робочих елементів 1 і 2 (Фіг. 2) складається із основи 3, до якої приєднаний постійний магніт 4, наприклад неодимовий, діаметрально намагнічений. Робоча поверхня постійного магніту 4 містить шар 5 із м'якого очищувального матеріалу, нанесений методом флокування. На бічній поверхні кожного із робочих елементів розташований утримувач 6, що охоплює бічну поверхню основи 3 робочого елемента. Утримувач 6 виконаний у вигляді множини рифлів 7, наприклад вертикально орієнтованих виступів. Запропонований пристрій працює наступним чином. За потреби, оглядове скло 8 маски та/або шар 5 на робочій поверхні принаймні одного з робочих елементів 1 або 2 пристрою попередньо обробляють очищувальною або будь-якою іншою речовиною, наприклад засобом для захисту від запотівання. Робочий елемент 1 розташовують на зовнішній поверхні оглядового скла 8, а робочий елемент 2, відповідно, на внутрішній його поверхні (Фіг. 2). При цьому за рахунок дії магнітного поля, створеного 3 UA 105357 U 5 10 15 20 постійними магнітами 4, забезпечується самовільне утримування робочих елементів 1 і 2 на оглядовому склі. Для очищення оглядового скла 8 одночасно ззовні та зсередини здійснюють маніпуляції робочим елементом 1 по зовнішній поверхні оглядового скла 8, утримуючи його однією рукою, відповідно, за утримувач 6, при цьому робочий елемент 2 буде автоматично, під дією магнітного поля, повторювати траєкторію рухів робочого елемента 1 у дзеркальному відображенні, таким чином очищуючи внутрішню поверхню оглядового скла 8. Після завершення процесу очищення, потягнувши утримувач 6 робочого елемента 1 на себе із зусиллям, що перевищує силу зчеплення постійних магнітів 4 між собою, домагаються розчеплення робочих елементів 1 і 2. Таким чином пристрій повертається у вихідний стан. Заявлене технічне рішення перевірене на практиці. Запропонований пристрій для очищення оглядового скла захисної маски не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі конструювання пристроїв для обслуговування інвентарю та спорядження, при цьому відзначається простотою конструкції та високою технологічністю, і може бути реалізований промисловим способом в умовах серійного виробництва, отже відповідає вимогам критерію "промислова придатність". Разом із тим, у відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків пристроїв із вказаною в пропозиції сукупністю суттєвих ознак, що задовольняє вимоги критерію "новизна". Таким чином, запропоноване технічне рішення вважається таким, що може отримати правову охорону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Пристрій для очищення оглядового скла захисної маски, який містить пару робочих елементів, виконаних у вигляді двох постійних магнітів, закріплених на основах з можливістю одночасного притискання з обох боків до поверхні оглядового скла захисної маски, при цьому робоча поверхня кожного із магнітів оснащена шаром із м'якого очищувального матеріалу, а основа принаймні одного із робочих елементів обладнана утримувачем, який відрізняється тим, що шар із м'якого очищувального матеріалу нанесений методом флокування, при цьому утримувач розташований на бічній поверхні робочого елемента і виконаний у вигляді множини рифлів, що охоплює бічну поверхню основи робочого елемента. 2. Пристрій для очищення оглядового скла захисної маски за п. 1, який відрізняється тим, що рифлі виконані у вигляді виступів та/або западин. 3. Пристрій для очищення оглядового скла захисної маски за п. 1, який відрізняється тим, що рифлі орієнтовані вертикально. 4. Пристрій для очищення оглядового скла захисної маски за п. 1, який відрізняється тим, що рифлі орієнтовані горизонтально. 5. Пристрій для очищення оглядового скла захисної маски за п. 1, який відрізняється тим, що обидва робочих елементи оснащені утримувачами. 6. Пристрій для очищення оглядового скла захисної маски за п. 1, який відрізняється тим, що як постійні магніти використані неодимові магніти. 4 UA 105357 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
