Підставка для вудилища крилова о.м.

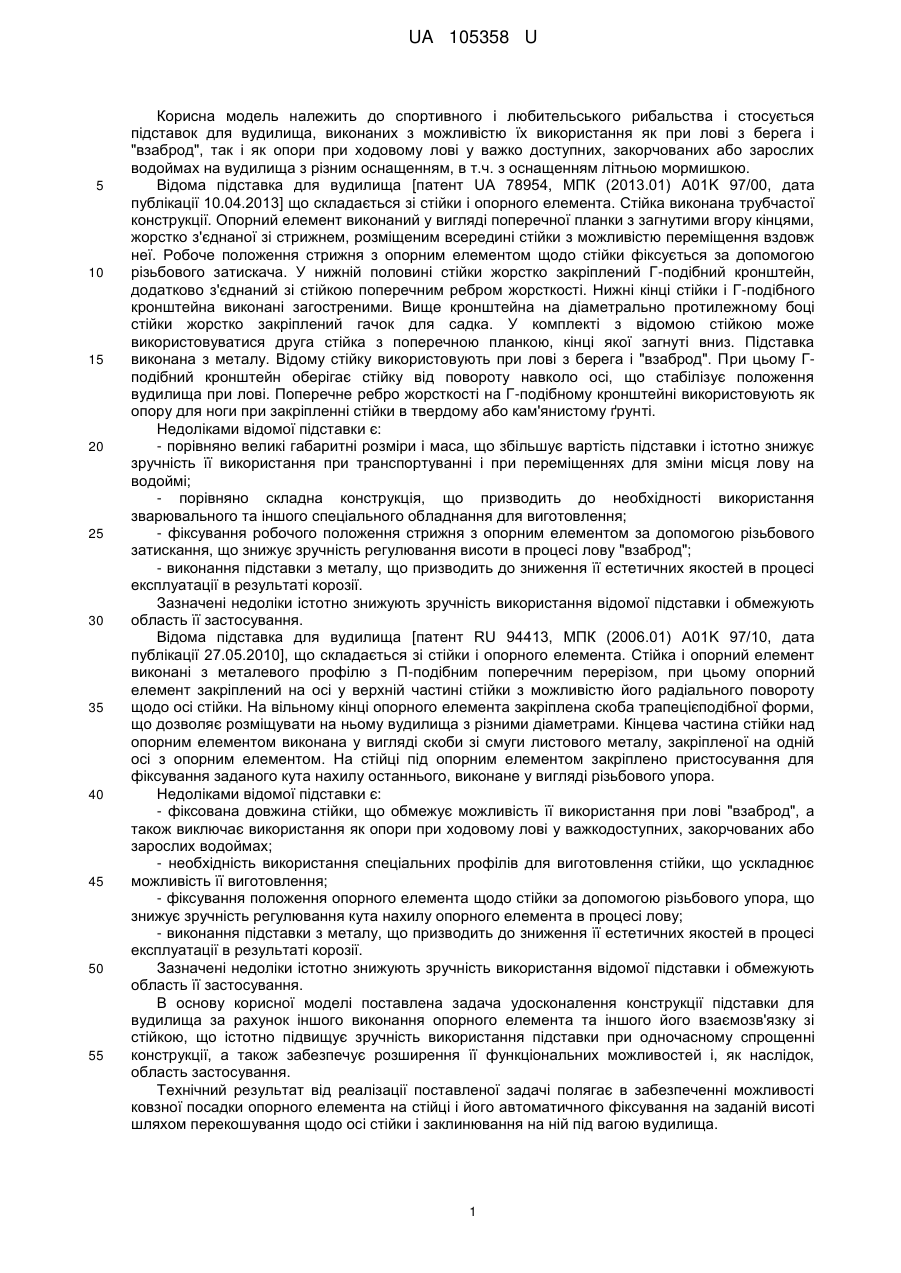

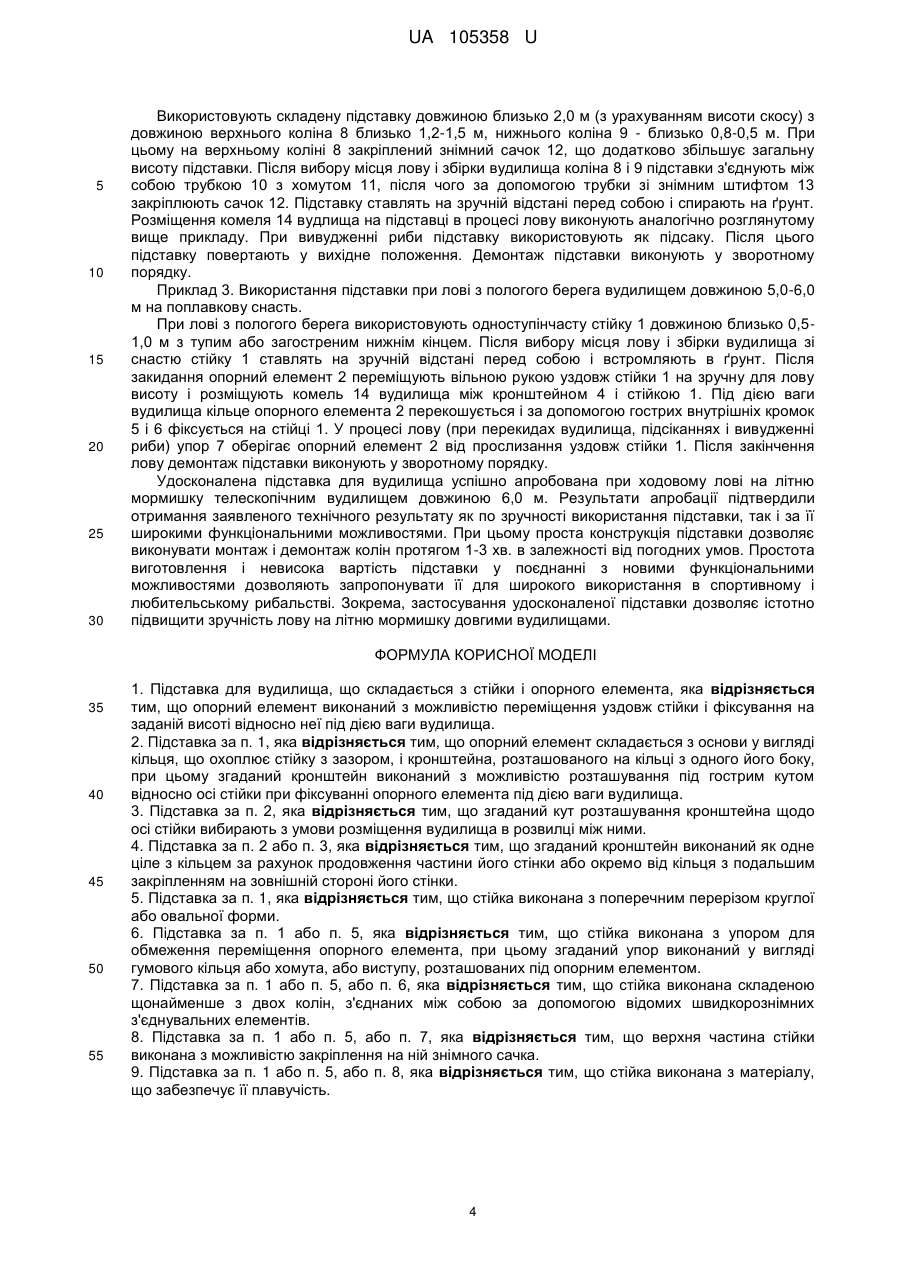

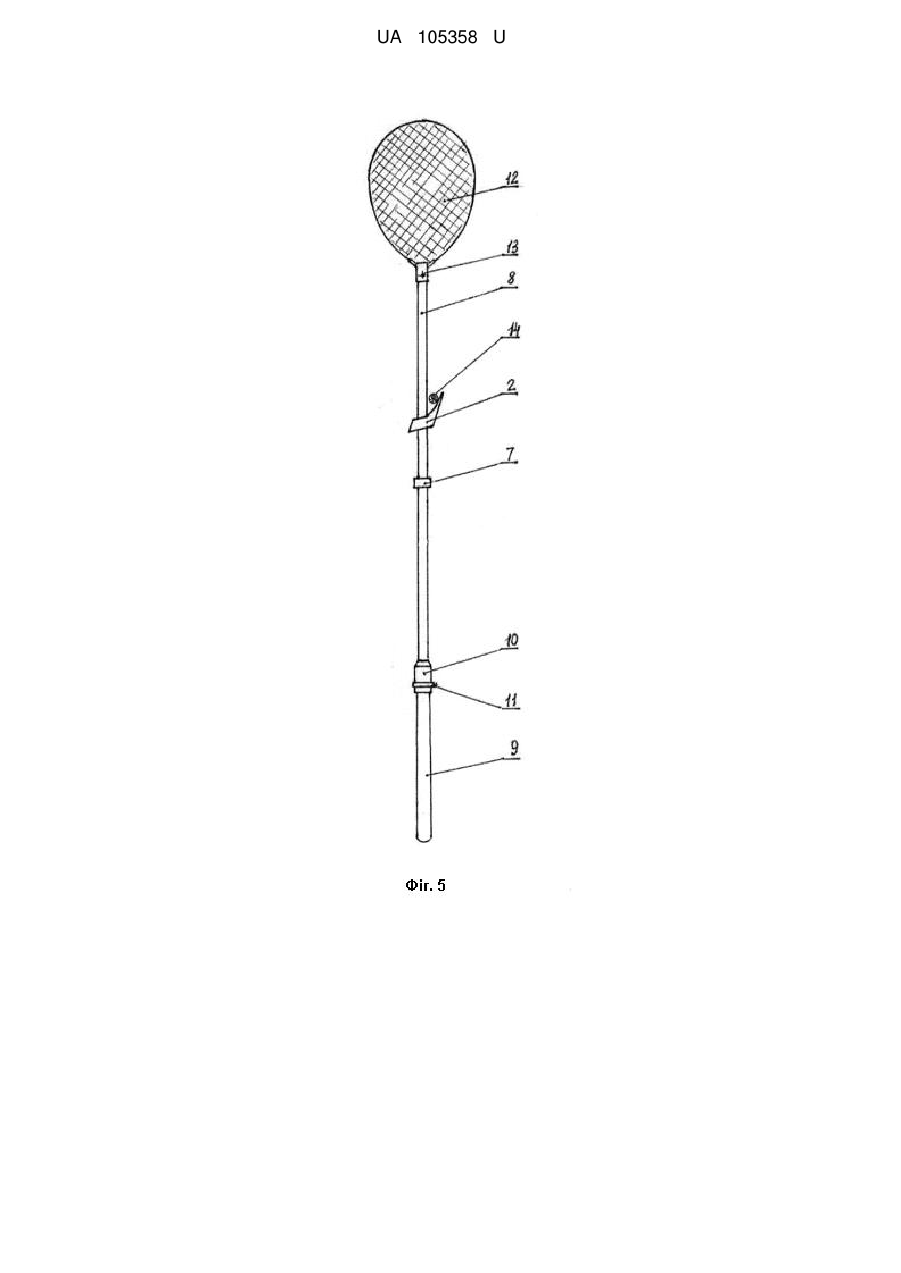

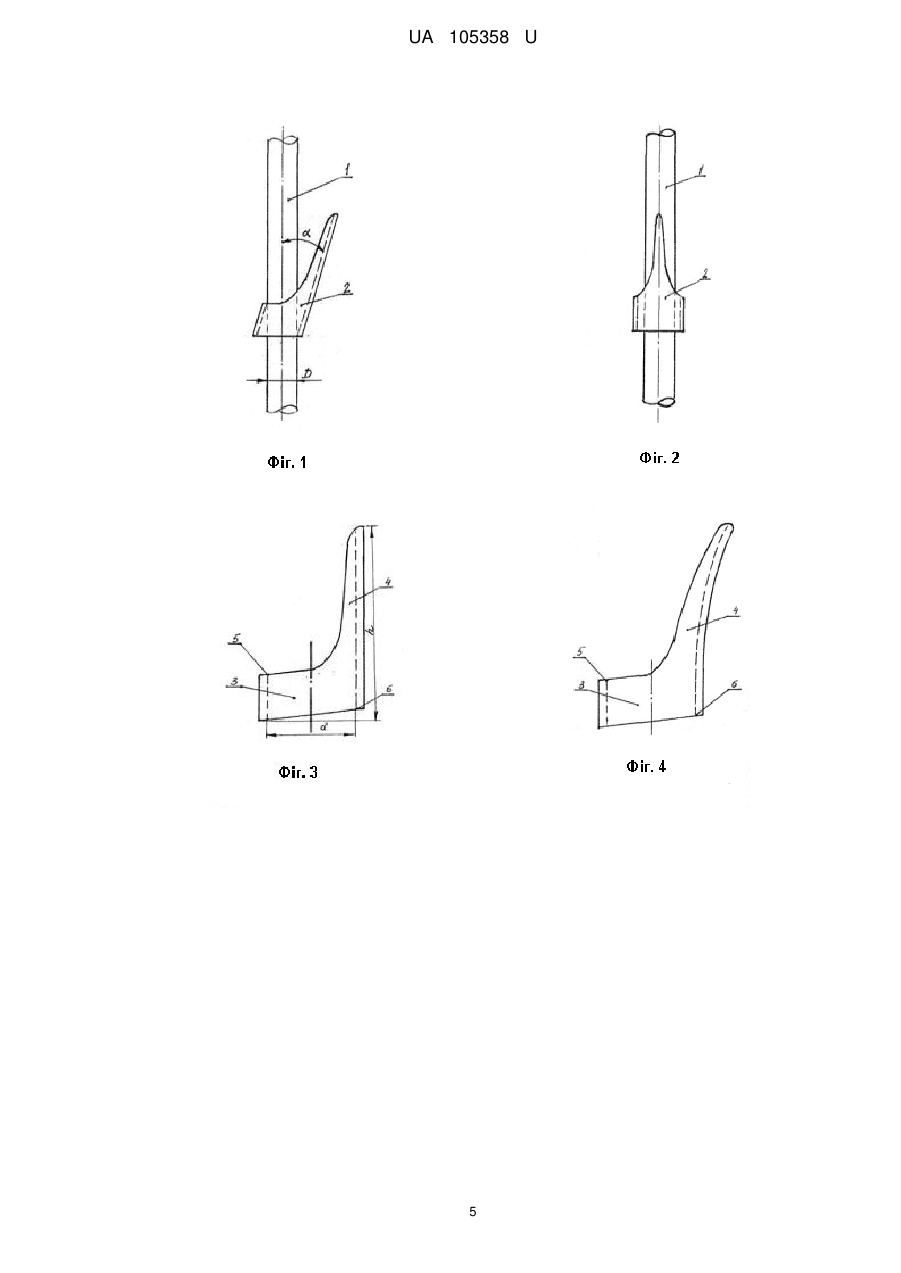

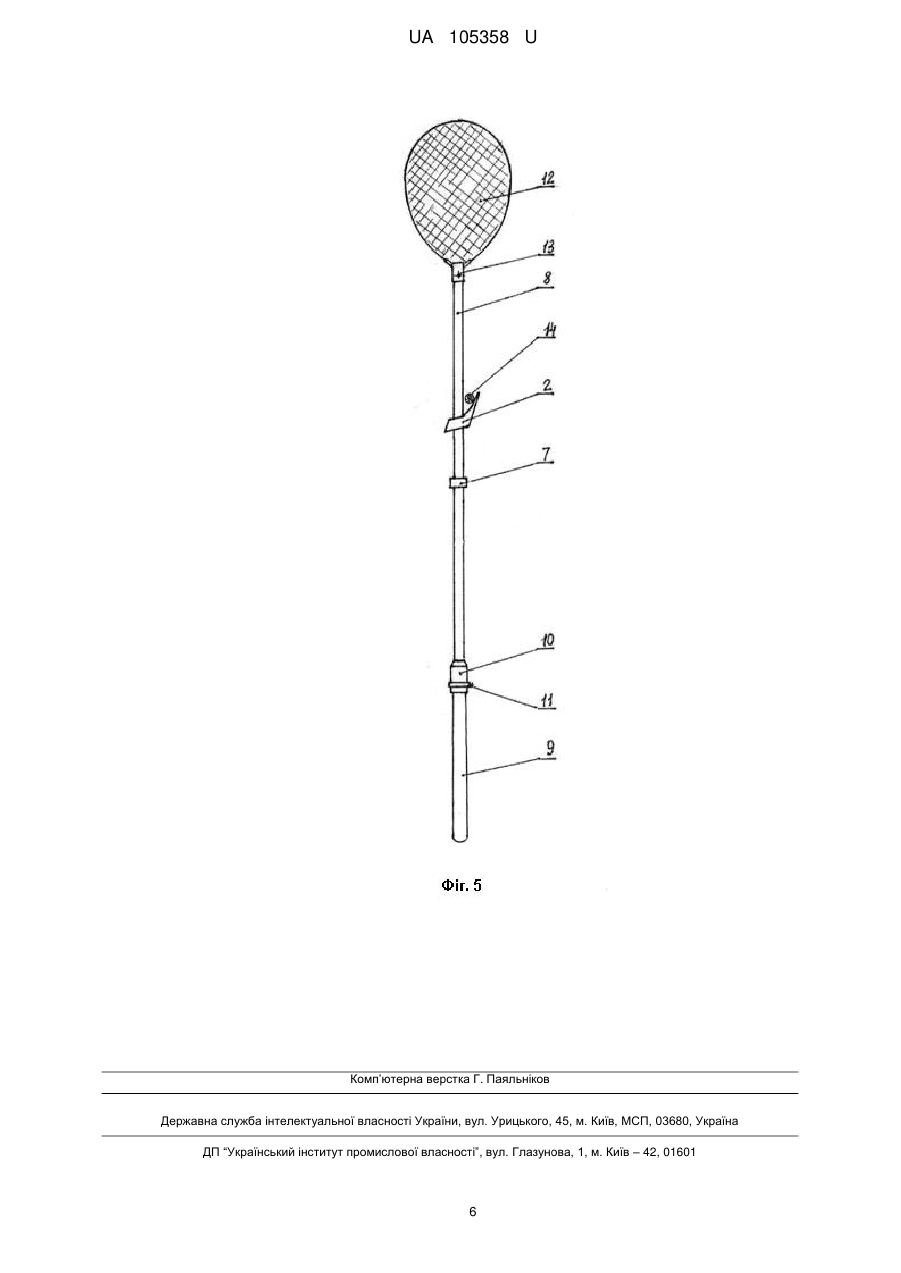

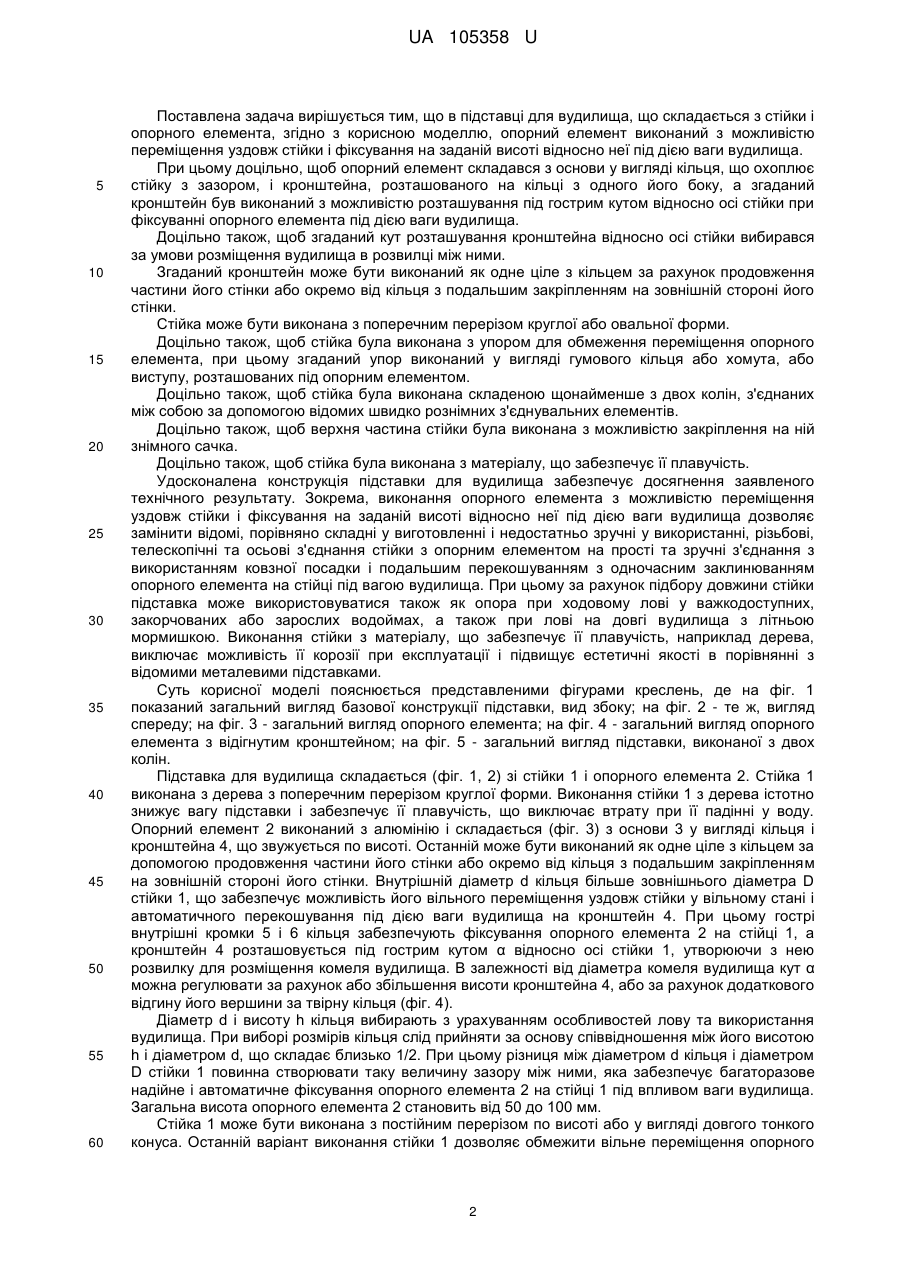

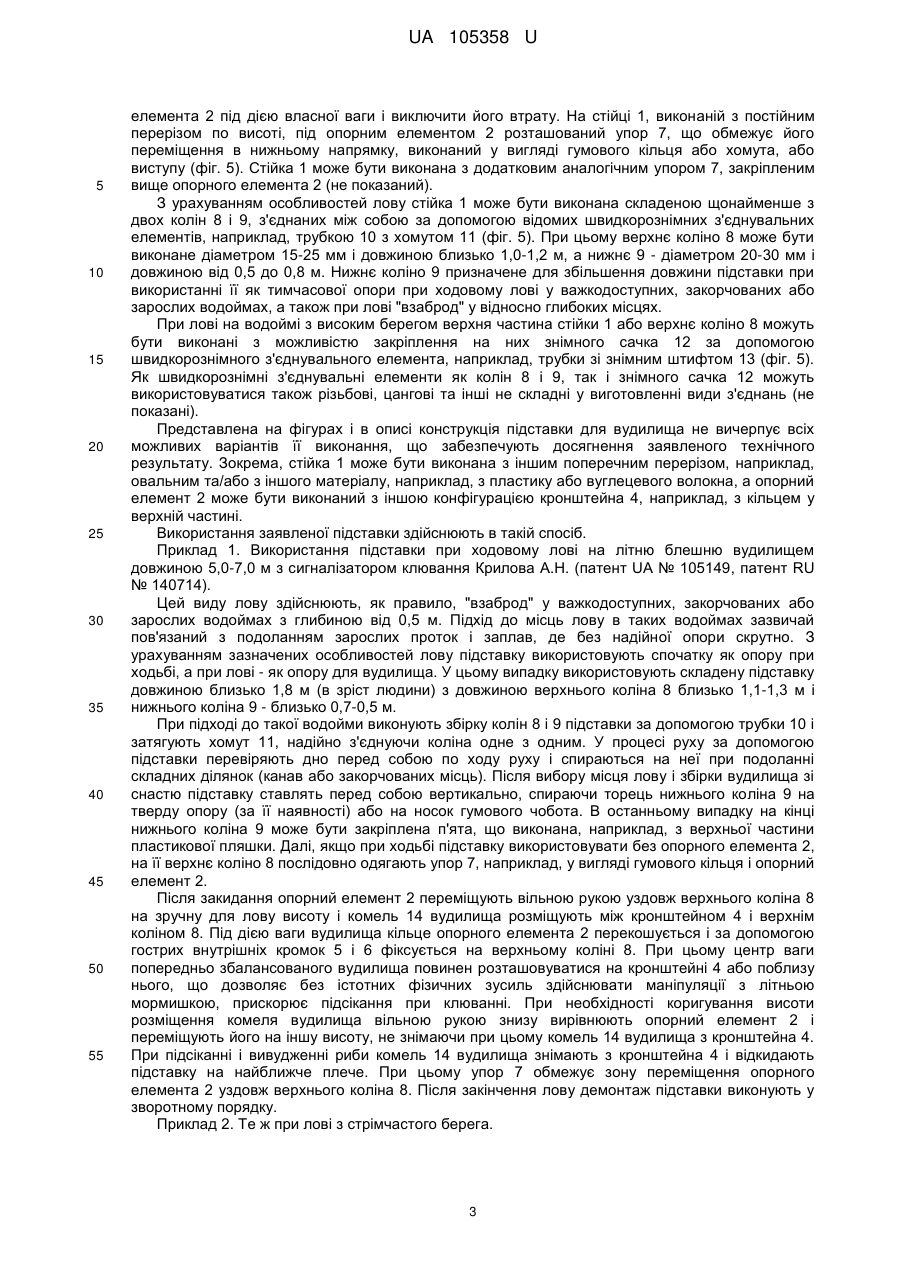

Реферат: UA 105358 U UA 105358 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спортивного і любительського рибальства і стосується підставок для вудилища, виконаних з можливістю їх використання як при лові з берега і "взаброд", так і як опори при ходовому лові у важко доступних, закорчованих або зарослих водоймах на вудилища з різним оснащенням, в т.ч. з оснащенням літньою мормишкою. Відома підставка для вудилища [патент UA 78954, МПК (2013.01) А01K 97/00, дата публікації 10.04.2013] що складається зі стійки і опорного елемента. Стійка виконана трубчастої конструкції. Опорний елемент виконаний у вигляді поперечної планки з загнутими вгору кінцями, жорстко з'єднаної зі стрижнем, розміщеним всередині стійки з можливістю переміщення вздовж неї. Робоче положення стрижня з опорним елементом щодо стійки фіксується за допомогою різьбового затискача. У нижній половині стійки жорстко закріплений Г-подібний кронштейн, додатково з'єднаний зі стійкою поперечним ребром жорсткості. Нижні кінці стійки і Г-подібного кронштейна виконані загостреними. Вище кронштейна на діаметрально протилежному боці стійки жорстко закріплений гачок для садка. У комплекті з відомою стійкою може використовуватися друга стійка з поперечною планкою, кінці якої загнуті вниз. Підставка виконана з металу. Відому стійку використовують при лові з берега і "взаброд". При цьому Гподібний кронштейн оберігає стійку від повороту навколо осі, що стабілізує положення вудилища при лові. Поперечне ребро жорсткості на Г-подібному кронштейні використовують як опору для ноги при закріпленні стійки в твердому або кам'янистому ґрунті. Недоліками відомої підставки є: - порівняно великі габаритні розміри і маса, що збільшує вартість підставки і істотно знижує зручність її використання при транспортуванні і при переміщеннях для зміни місця лову на водоймі; - порівняно складна конструкція, що призводить до необхідності використання зварювального та іншого спеціального обладнання для виготовлення; - фіксування робочого положення стрижня з опорним елементом за допомогою різьбового затискання, що знижує зручність регулювання висоти в процесі лову "взаброд"; - виконання підставки з металу, що призводить до зниження її естетичних якостей в процесі експлуатації в результаті корозії. Зазначені недоліки істотно знижують зручність використання відомої підставки і обмежують область її застосування. Відома підставка для вудилища [патент RU 94413, МПК (2006.01) А01K 97/10, дата публікації 27.05.2010], що складається зі стійки і опорного елемента. Стійка і опорний елемент виконані з металевого профілю з Π-подібним поперечним перерізом, при цьому опорний елемент закріплений на осі у верхній частині стійки з можливістю його радіального повороту щодо осі стійки. На вільному кінці опорного елемента закріплена скоба трапецієподібної форми, що дозволяє розміщувати на ньому вудилища з різними діаметрами. Кінцева частина стійки над опорним елементом виконана у вигляді скоби зі смуги листового металу, закріпленої на одній осі з опорним елементом. На стійці під опорним елементом закріплено пристосування для фіксування заданого кута нахилу останнього, виконане у вигляді різьбового упора. Недоліками відомої підставки є: - фіксована довжина стійки, що обмежує можливість її використання при лові "взаброд", а також виключає використання як опори при ходовому лові у важкодоступних, закорчованих або зарослих водоймах; - необхідність використання спеціальних профілів для виготовлення стійки, що ускладнює можливість її виготовлення; - фіксування положення опорного елемента щодо стійки за допомогою різьбового упора, що знижує зручність регулювання кута нахилу опорного елемента в процесі лову; - виконання підставки з металу, що призводить до зниження її естетичних якостей в процесі експлуатації в результаті корозії. Зазначені недоліки істотно знижують зручність використання відомої підставки і обмежують область її застосування. В основу корисної моделі поставлена задача удосконалення конструкції підставки для вудилища за рахунок іншого виконання опорного елемента та іншого його взаємозв'язку зі стійкою, що істотно підвищує зручність використання підставки при одночасному спрощенні конструкції, а також забезпечує розширення її функціональних можливостей і, як наслідок, область застосування. Технічний результат від реалізації поставленої задачі полягає в забезпеченні можливості ковзної посадки опорного елемента на стійці і його автоматичного фіксування на заданій висоті шляхом перекошування щодо осі стійки і заклинювання на ній під вагою вудилища. 1 UA 105358 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що в підставці для вудилища, що складається з стійки і опорного елемента, згідно з корисною моделлю, опорний елемент виконаний з можливістю переміщення уздовж стійки і фіксування на заданій висоті відносно неї під дією ваги вудилища. При цьому доцільно, щоб опорний елемент складався з основи у вигляді кільця, що охоплює стійку з зазором, і кронштейна, розташованого на кільці з одного його боку, а згаданий кронштейн був виконаний з можливістю розташування під гострим кутом відносно осі стійки при фіксуванні опорного елемента під дією ваги вудилища. Доцільно також, щоб згаданий кут розташування кронштейна відносно осі стійки вибирався за умови розміщення вудилища в розвилці між ними. Згаданий кронштейн може бути виконаний як одне ціле з кільцем за рахунок продовження частини його стінки або окремо від кільця з подальшим закріпленням на зовнішній стороні його стінки. Стійка може бути виконана з поперечним перерізом круглої або овальної форми. Доцільно також, щоб стійка була виконана з упором для обмеження переміщення опорного елемента, при цьому згаданий упор виконаний у вигляді гумового кільця або хомута, або виступу, розташованих під опорним елементом. Доцільно також, щоб стійка була виконана складеною щонайменше з двох колін, з'єднаних між собою за допомогою відомих швидко рознімних з'єднувальних елементів. Доцільно також, щоб верхня частина стійки була виконана з можливістю закріплення на ній знімного сачка. Доцільно також, щоб стійка була виконана з матеріалу, що забезпечує її плавучість. Удосконалена конструкція підставки для вудилища забезпечує досягнення заявленого технічного результату. Зокрема, виконання опорного елемента з можливістю переміщення уздовж стійки і фіксування на заданій висоті відносно неї під дією ваги вудилища дозволяє замінити відомі, порівняно складні у виготовленні і недостатньо зручні у використанні, різьбові, телескопічні та осьові з'єднання стійки з опорним елементом на прості та зручні з'єднання з використанням ковзної посадки і подальшим перекошуванням з одночасним заклинюванням опорного елемента на стійці під вагою вудилища. При цьому за рахунок підбору довжини стійки підставка може використовуватися також як опора при ходовому лові у важкодоступних, закорчованих або зарослих водоймах, а також при лові на довгі вудилища з літньою мормишкою. Виконання стійки з матеріалу, що забезпечує її плавучість, наприклад дерева, виключає можливість її корозії при експлуатації і підвищує естетичні якості в порівнянні з відомими металевими підставками. Суть корисної моделі пояснюється представленими фігурами креслень, де на фіг. 1 показаний загальний вигляд базової конструкції підставки, вид збоку; на фіг. 2 - те ж, вигляд спереду; на фіг. 3 - загальний вигляд опорного елемента; на фіг. 4 - загальний вигляд опорного елемента з відігнутим кронштейном; на фіг. 5 - загальний вигляд підставки, виконаної з двох колін. Підставка для вудилища складається (фіг. 1, 2) зі стійки 1 і опорного елемента 2. Стійка 1 виконана з дерева з поперечним перерізом круглої форми. Виконання стійки 1 з дерева істотно знижує вагу підставки і забезпечує її плавучість, що виключає втрату при її падінні у воду. Опорний елемент 2 виконаний з алюмінію і складається (фіг. 3) з основи 3 у вигляді кільця і кронштейна 4, що звужується по висоті. Останній може бути виконаний як одне ціле з кільцем за допомогою продовження частини його стінки або окремо від кільця з подальшим закріпленням на зовнішній стороні його стінки. Внутрішній діаметр d кільця більше зовнішнього діаметра D стійки 1, що забезпечує можливість його вільного переміщення уздовж стійки у вільному стані і автоматичного перекошування під дією ваги вудилища на кронштейн 4. При цьому гострі внутрішні кромки 5 і 6 кільця забезпечують фіксування опорного елемента 2 на стійці 1, а кронштейн 4 розташовується під гострим кутом α відносно осі стійки 1, утворюючи з нею розвилку для розміщення комеля вудилища. В залежності від діаметра комеля вудилища кут α можна регулювати за рахунок або збільшення висоти кронштейна 4, або за рахунок додаткового відгину його вершини за твірну кільця (фіг. 4). Діаметр d і висоту h кільця вибирають з урахуванням особливостей лову та використання вудилища. При виборі розмірів кільця слід прийняти за основу співвідношення між його висотою h і діаметром d, що складає близько 1/2. При цьому різниця між діаметром d кільця і діаметром D стійки 1 повинна створювати таку величину зазору між ними, яка забезпечує багаторазове надійне і автоматичне фіксування опорного елемента 2 на стійці 1 під впливом ваги вудилища. Загальна висота опорного елемента 2 становить від 50 до 100 мм. Стійка 1 може бути виконана з постійним перерізом по висоті або у вигляді довгого тонкого конуса. Останній варіант виконання стійки 1 дозволяє обмежити вільне переміщення опорного 2 UA 105358 U 5 10 15 20 25 30 35 40 45 50 55 елемента 2 під дією власної ваги і виключити його втрату. На стійці 1, виконаній з постійним перерізом по висоті, під опорним елементом 2 розташований упор 7, що обмежує його переміщення в нижньому напрямку, виконаний у вигляді гумового кільця або хомута, або виступу (фіг. 5). Стійка 1 може бути виконана з додатковим аналогічним упором 7, закріпленим вище опорного елемента 2 (не показаний). З урахуванням особливостей лову стійка 1 може бути виконана складеною щонайменше з двох колін 8 і 9, з'єднаних між собою за допомогою відомих швидкорознімних з'єднувальних елементів, наприклад, трубкою 10 з хомутом 11 (фіг. 5). При цьому верхнє коліно 8 може бути виконане діаметром 15-25 мм і довжиною близько 1,0-1,2 м, а нижнє 9 - діаметром 20-30 мм і довжиною від 0,5 до 0,8 м. Нижнє коліно 9 призначене для збільшення довжини підставки при використанні її як тимчасової опори при ходовому лові у важкодоступних, закорчованих або зарослих водоймах, а також при лові "взаброд" у відносно глибоких місцях. При лові на водоймі з високим берегом верхня частина стійки 1 або верхнє коліно 8 можуть бути виконані з можливістю закріплення на них знімного сачка 12 за допомогою швидкорознімного з'єднувального елемента, наприклад, трубки зі знімним штифтом 13 (фіг. 5). Як швидкорознімні з'єднувальні елементи як колін 8 і 9, так і знімного сачка 12 можуть використовуватися також різьбові, цангові та інші не складні у виготовленні види з'єднань (не показані). Представлена на фігурах і в описі конструкція підставки для вудилища не вичерпує всіх можливих варіантів її виконання, що забезпечують досягнення заявленого технічного результату. Зокрема, стійка 1 може бути виконана з іншим поперечним перерізом, наприклад, овальним та/або з іншого матеріалу, наприклад, з пластику або вуглецевого волокна, а опорний елемент 2 може бути виконаний з іншою конфігурацією кронштейна 4, наприклад, з кільцем у верхній частині. Використання заявленої підставки здійснюють в такій спосіб. Приклад 1. Використання підставки при ходовому лові на літню блешню вудилищем довжиною 5,0-7,0 м з сигналізатором клювання Крилова А.Н. (патент UA № 105149, патент RU № 140714). Цей виду лову здійснюють, як правило, "взаброд" у важкодоступних, закорчованих або зарослих водоймах з глибиною від 0,5 м. Підхід до місць лову в таких водоймах зазвичай пов'язаний з подоланням зарослих проток і заплав, де без надійної опори скрутно. З урахуванням зазначених особливостей лову підставку використовують спочатку як опору при ходьбі, а при лові - як опору для вудилища. У цьому випадку використовують складену підставку довжиною близько 1,8 м (в зріст людини) з довжиною верхнього коліна 8 близько 1,1-1,3 м і нижнього коліна 9 - близько 0,7-0,5 м. При підході до такої водойми виконують збірку колін 8 і 9 підставки за допомогою трубки 10 і затягують хомут 11, надійно з'єднуючи коліна одне з одним. У процесі руху за допомогою підставки перевіряють дно перед собою по ходу руху і спираються на неї при подоланні складних ділянок (канав або закорчованих місць). Після вибору місця лову і збірки вудилища зі снастю підставку ставлять перед собою вертикально, спираючи торець нижнього коліна 9 на тверду опору (за її наявності) або на носок гумового чобота. В останньому випадку на кінці нижнього коліна 9 може бути закріплена п'ята, що виконана, наприклад, з верхньої частини пластикової пляшки. Далі, якщо при ходьбі підставку використовувати без опорного елемента 2, на її верхнє коліно 8 послідовно одягають упор 7, наприклад, у вигляді гумового кільця і опорний елемент 2. Після закидання опорний елемент 2 переміщують вільною рукою уздовж верхнього коліна 8 на зручну для лову висоту і комель 14 вудилища розміщують між кронштейном 4 і верхнім коліном 8. Під дією ваги вудилища кільце опорного елемента 2 перекошується і за допомогою гострих внутрішніх кромок 5 і 6 фіксується на верхньому коліні 8. При цьому центр ваги попередньо збалансованого вудилища повинен розташовуватися на кронштейні 4 або поблизу нього, що дозволяє без істотних фізичних зусиль здійснювати маніпуляції з літньою мормишкою, прискорює підсікання при клюванні. При необхідності коригування висоти розміщення комеля вудилища вільною рукою знизу вирівнюють опорний елемент 2 і переміщують його на іншу висоту, не знімаючи при цьому комель 14 вудилища з кронштейна 4. При підсіканні і вивудженні риби комель 14 вудилища знімають з кронштейна 4 і відкидають підставку на найближче плече. При цьому упор 7 обмежує зону переміщення опорного елемента 2 уздовж верхнього коліна 8. Після закінчення лову демонтаж підставки виконують у зворотному порядку. Приклад 2. Те ж при лові з стрімчастого берега. 3 UA 105358 U 5 10 15 20 25 30 Використовують складену підставку довжиною близько 2,0 м (з урахуванням висоти скосу) з довжиною верхнього коліна 8 близько 1,2-1,5 м, нижнього коліна 9 - близько 0,8-0,5 м. При цьому на верхньому коліні 8 закріплений знімний сачок 12, що додатково збільшує загальну висоту підставки. Після вибору місця лову і збірки вудилища коліна 8 і 9 підставки з'єднують між собою трубкою 10 з хомутом 11, після чого за допомогою трубки зі знімним штифтом 13 закріплюють сачок 12. Підставку ставлять на зручній відстані перед собою і спирають на ґрунт. Розміщення комеля 14 вудлища на підставці в процесі лову виконують аналогічно розглянутому вище прикладу. При вивудженні риби підставку використовують як підсаку. Після цього підставку повертають у вихідне положення. Демонтаж підставки виконують у зворотному порядку. Приклад 3. Використання підставки при лові з пологого берега вудилищем довжиною 5,0-6,0 м на поплавкову снасть. При лові з пологого берега використовують одноступінчасту стійку 1 довжиною близько 0,51,0 м з тупим або загостреним нижнім кінцем. Після вибору місця лову і збірки вудилища зі снастю стійку 1 ставлять на зручній відстані перед собою і встромляють в ґрунт. Після закидання опорний елемент 2 переміщують вільною рукою уздовж стійки 1 на зручну для лову висоту і розміщують комель 14 вудилища між кронштейном 4 і стійкою 1. Під дією ваги вудилища кільце опорного елемента 2 перекошується і за допомогою гострих внутрішніх кромок 5 і 6 фіксується на стійці 1. У процесі лову (при перекидах вудилища, підсіканнях і вивудженні риби) упор 7 оберігає опорний елемент 2 від прослизання уздовж стійки 1. Після закінчення лову демонтаж підставки виконують у зворотному порядку. Удосконалена підставка для вудилища успішно апробована при ходовому лові на літню мормишку телескопічним вудилищем довжиною 6,0 м. Результати апробації підтвердили отримання заявленого технічного результату як по зручності використання підставки, так і за її широкими функціональними можливостями. При цьому проста конструкція підставки дозволяє виконувати монтаж і демонтаж колін протягом 1-3 хв. в залежності від погодних умов. Простота виготовлення і невисока вартість підставки у поєднанні з новими функціональними можливостями дозволяють запропонувати її для широкого використання в спортивному і любительському рибальстві. Зокрема, застосування удосконаленої підставки дозволяє істотно підвищити зручність лову на літню мормишку довгими вудилищами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Підставка для вудилища, що складається з стійки і опорного елемента, яка відрізняється тим, що опорний елемент виконаний з можливістю переміщення уздовж стійки і фіксування на заданій висоті відносно неї під дією ваги вудилища. 2. Підставка за п. 1, яка відрізняється тим, що опорний елемент складається з основи у вигляді кільця, що охоплює стійку з зазором, і кронштейна, розташованого на кільці з одного його боку, при цьому згаданий кронштейн виконаний з можливістю розташування під гострим кутом відносно осі стійки при фіксуванні опорного елемента під дією ваги вудилища. 3. Підставка за п. 2, яка відрізняється тим, що згаданий кут розташування кронштейна щодо осі стійки вибирають з умови розміщення вудилища в розвилці між ними. 4. Підставка за п. 2 або п. 3, яка відрізняється тим, що згаданий кронштейн виконаний як одне ціле з кільцем за рахунок продовження частини його стінки або окремо від кільця з подальшим закріпленням на зовнішній стороні його стінки. 5. Підставка за п. 1, яка відрізняється тим, що стійка виконана з поперечним перерізом круглої або овальної форми. 6. Підставка за п. 1 або п. 5, яка відрізняється тим, що стійка виконана з упором для обмеження переміщення опорного елемента, при цьому згаданий упор виконаний у вигляді гумового кільця або хомута, або виступу, розташованих під опорним елементом. 7. Підставка за п. 1 або п. 5, або п. 6, яка відрізняється тим, що стійка виконана складеною щонайменше з двох колін, з'єднаних між собою за допомогою відомих швидкорознімних з'єднувальних елементів. 8. Підставка за п. 1 або п. 5, або п. 7, яка відрізняється тим, що верхня частина стійки виконана з можливістю закріплення на ній знімного сачка. 9. Підставка за п. 1 або п. 5, або п. 8, яка відрізняється тим, що стійка виконана з матеріалу, що забезпечує її плавучість. 4 UA 105358 U 5 UA 105358 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
