Сніжколіп з підсвічуванням

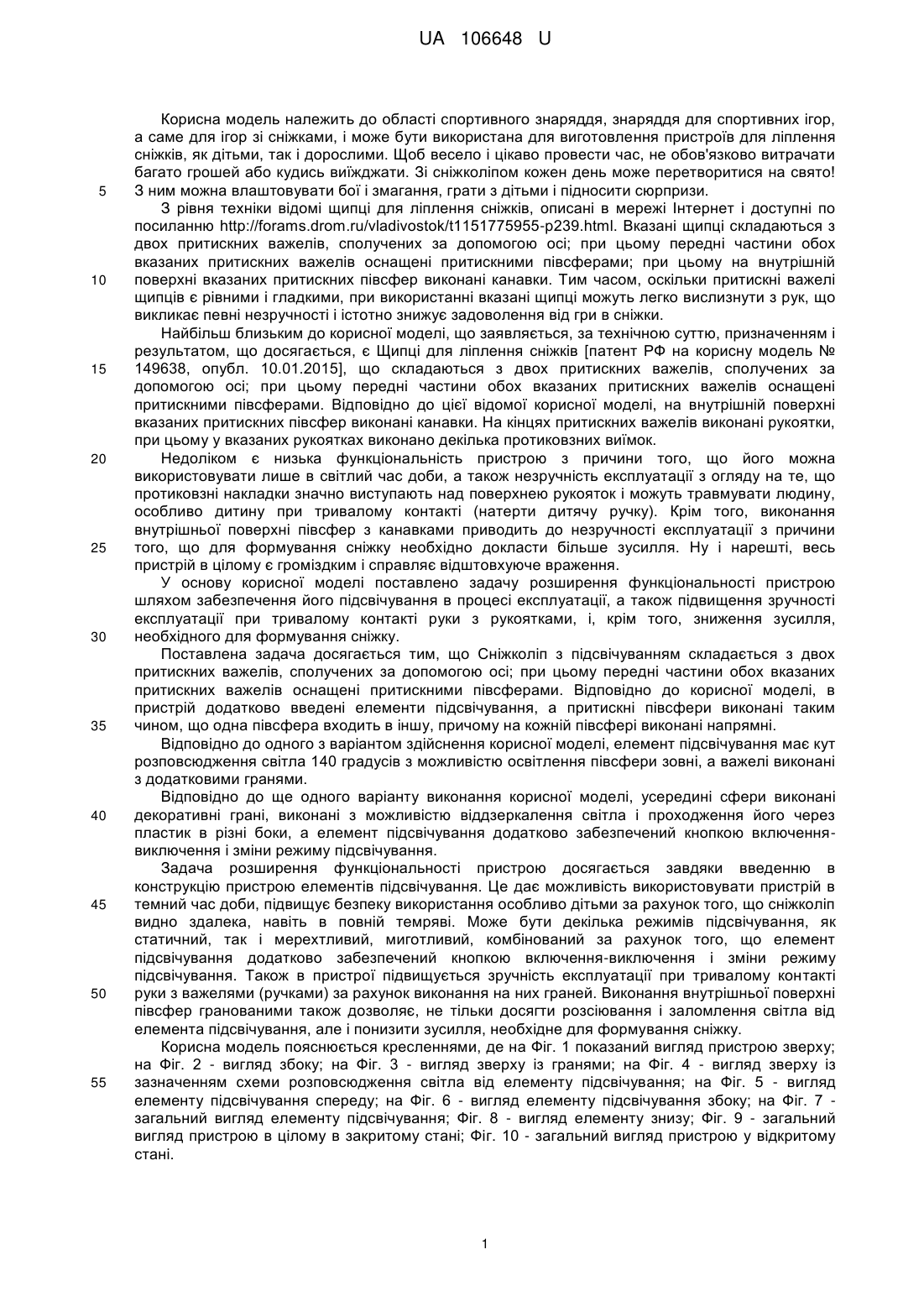

Реферат: Сніжколіп з підсвічуванням складається з двох притискних важелів, сполучених за допомогою осі, при цьому передні частини обох вказаних притискних важелів оснащені притискними півсферами. Додатково сніжколіп має елементи підсвічування. Притискні півсфери виконані таким чином, що одна півсфера входить в іншу. На кожній півсфері виконані напрямні. UA 106648 U (54) СНІЖКОЛІП З ПІДСВІЧУВАННЯМ UA 106648 U UA 106648 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області спортивного знаряддя, знаряддя для спортивних ігор, а саме для ігор зі сніжками, і може бути використана для виготовлення пристроїв для ліплення сніжків, як дітьми, так і дорослими. Щоб весело і цікаво провести час, не обов'язково витрачати багато грошей або кудись виїжджати. Зі сніжколіпом кожен день може перетворитися на свято! З ним можна влаштовувати бої і змагання, грати з дітьми і підносити сюрпризи. З рівня техніки відомі щипці для ліплення сніжків, описані в мережі Інтернет і доступні по посиланню http://forams.drom.ru/vladivostok/t1151775955-p239.html. Вказані щипці складаються з двох притискних важелів, сполучених за допомогою осі; при цьому передні частини обох вказаних притискних важелів оснащені притискними півсферами; при цьому на внутрішній поверхні вказаних притискних півсфер виконані канавки. Тим часом, оскільки притискні важелі щипців є рівними і гладкими, при використанні вказані щипці можуть легко вислизнути з рук, що викликає певні незручності і істотно знижує задоволення від гри в сніжки. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є Щипці для ліплення сніжків [патент РФ на корисну модель № 149638, опубл. 10.01.2015], що складаються з двох притискних важелів, сполучених за допомогою осі; при цьому передні частини обох вказаних притискних важелів оснащені притискними півсферами. Відповідно до цієї відомої корисної моделі, на внутрішній поверхні вказаних притискних півсфер виконані канавки. На кінцях притискних важелів виконані рукоятки, при цьому у вказаних рукоятках виконано декілька протиковзних виїмок. Недоліком є низька функціональність пристрою з причини того, що його можна використовувати лише в світлий час доби, а також незручність експлуатації з огляду на те, що протиковзні накладки значно виступають над поверхнею рукояток і можуть травмувати людину, особливо дитину при тривалому контакті (натерти дитячу ручку). Крім того, виконання внутрішньої поверхні півсфер з канавками приводить до незручності експлуатації з причини того, що для формування сніжку необхідно докласти більше зусилля. Ну і нарешті, весь пристрій в цілому є громіздким і справляє відштовхуюче враження. У основу корисної моделі поставлено задачу розширення функціональності пристрою шляхом забезпечення його підсвічування в процесі експлуатації, а також підвищення зручності експлуатації при тривалому контакті руки з рукоятками, і, крім того, зниження зусилля, необхідного для формування сніжку. Поставлена задача досягається тим, що Сніжколіп з підсвічуванням складається з двох притискних важелів, сполучених за допомогою осі; при цьому передні частини обох вказаних притискних важелів оснащені притискними півсферами. Відповідно до корисної моделі, в пристрій додатково введені елементи підсвічування, а притискні півсфери виконані таким чином, що одна півсфера входить в іншу, причому на кожній півсфері виконані напрямні. Відповідно до одного з варіантом здійснення корисної моделі, елемент підсвічування має кут розповсюдження світла 140 градусів з можливістю освітлення півсфери зовні, а важелі виконані з додатковими гранями. Відповідно до ще одного варіанту виконання корисної моделі, усередині сфери виконані декоративні грані, виконані з можливістю віддзеркалення світла і проходження його через пластик в різні боки, а елемент підсвічування додатково забезпечений кнопкою включеннявиключення і зміни режиму підсвічування. Задача розширення функціональності пристрою досягається завдяки введенню в конструкцію пристрою елементів підсвічування. Це дає можливість використовувати пристрій в темний час доби, підвищує безпеку використання особливо дітьми за рахунок того, що сніжколіп видно здалека, навіть в повній темряві. Може бути декілька режимів підсвічування, як статичний, так і мерехтливий, миготливий, комбінований за рахунок того, що елемент підсвічування додатково забезпечений кнопкою включення-виключення і зміни режиму підсвічування. Також в пристрої підвищується зручність експлуатації при тривалому контакті руки з важелями (ручками) за рахунок виконання на них граней. Виконання внутрішньої поверхні півсфер гранованими також дозволяє, не тільки досягти розсіювання і заломлення світла від елемента підсвічування, але і понизити зусилля, необхідне для формування сніжку. Корисна модель пояснюється кресленнями, де на Фіг. 1 показаний вигляд пристрою зверху; на Фіг. 2 - вигляд збоку; на Фіг. 3 - вигляд зверху із гранями; на Фіг. 4 - вигляд зверху із зазначенням схеми розповсюдження світла від елементу підсвічування; на Фіг. 5 - вигляд елементу підсвічування спереду; на Фіг. 6 - вигляд елементу підсвічування збоку; на Фіг. 7 загальний вигляд елементу підсвічування; Фіг. 8 - вигляд елементу знизу; Фіг. 9 - загальний вигляд пристрою в цілому в закритому стані; Фіг. 10 - загальний вигляд пристрою у відкритому стані. 1 UA 106648 U 5 10 15 20 СНІЖКОЛІП з підсвічуванням складається з двох притискних важелів 1, сполучених за допомогою осі 2; при цьому передні частини обох вказаних притискних важелів оснащені притискними півсферами 3 і елементами підсвічування 4, а притискні півсфери виконані таким чином, що одна півсфера З входить в іншу, причому на кожній півсфері виконані напрямні 5 (див. Фіг. 1-3, Фіг. 10). Елемент підсвічування 4 має кут розповсюдження світла 140 градусів з можливістю освітлення півсфери 3 зовні, а важелі 1 виконані з додатковими гранями 6. Усередині сфери 3 виконані декоративні грані 7, виконані з можливістю віддзеркалення світла, що пройшло через півсферу в різні боки, а елемент підсвічування 4 додатково забезпечений кнопкою включення-виключення (на кресленнях не позначена) і зміни режиму підсвічування. За рахунок наявності внутрішніх граней, поверхня отриманого сніжка може мати відповідний рельєф. Підсвічування може мати різний колір, може блимати (див. Фіг. 4-10). Таким чином в корисній моделі досягається розширення функціональності пристрою з причини забезпечення його підсвічування в процесі експлуатації, а також підвищення зручності експлуатації при тривалому контакті руки з рукоятками, і, крім того, зниження зусилля, необхідного для формування сніжку. До того ж Сніжколіп - ідеальний подарунок на свято друзям і близьким, колегам і співробітникам. Він виготовлений з якісного екологічного матеріалу, який безпечний для дітей. Зручні і міцні ручки не розхитуються і забезпечують зручність при використанні. Сніжколіп може бути виконаний в різних розмірах (великий, маленький і т.п.). Як діти, так і дорослі із задоволенням і азартом ліплять сніжки за допомогою сніжколіпу разом з дітьми, а також будують з них снігові вежі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Сніжколіп з підсвічуванням, який складається з двох притискних важелів, сполучених за допомогою осі, при цьому передні частини обох вказаних притискних важелів оснащені притискними півсферами, який відрізняється тим, що додатково введені елементи підсвічування, а притискні півсфери виконані таким чином, що одна півсфера входить в іншу, причому на кожній півсфері виконані напрямні. 2. Сніжколіп з підсвічуванням за п. 1, який відрізняється тим, що елемент підсвічування має кут розповсюдження світла 140 градусів з можливістю освітлення півсфери зовні, а важелі виконані з додатковими гранями. 3. Сніжколіп з підсвічуванням за п. 1, який відрізняється тим, що усередині сфери виготовлені декоративні грані, виконані з можливістю віддзеркалення світла і проходження його через пластик в різні боки, а елемент підсвічування додатково забезпечений кнопкою включеннявиключення і зміни режиму підсвічування. 2 UA 106648 U 3 UA 106648 U 4 UA 106648 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
