Термос з підсвічуванням

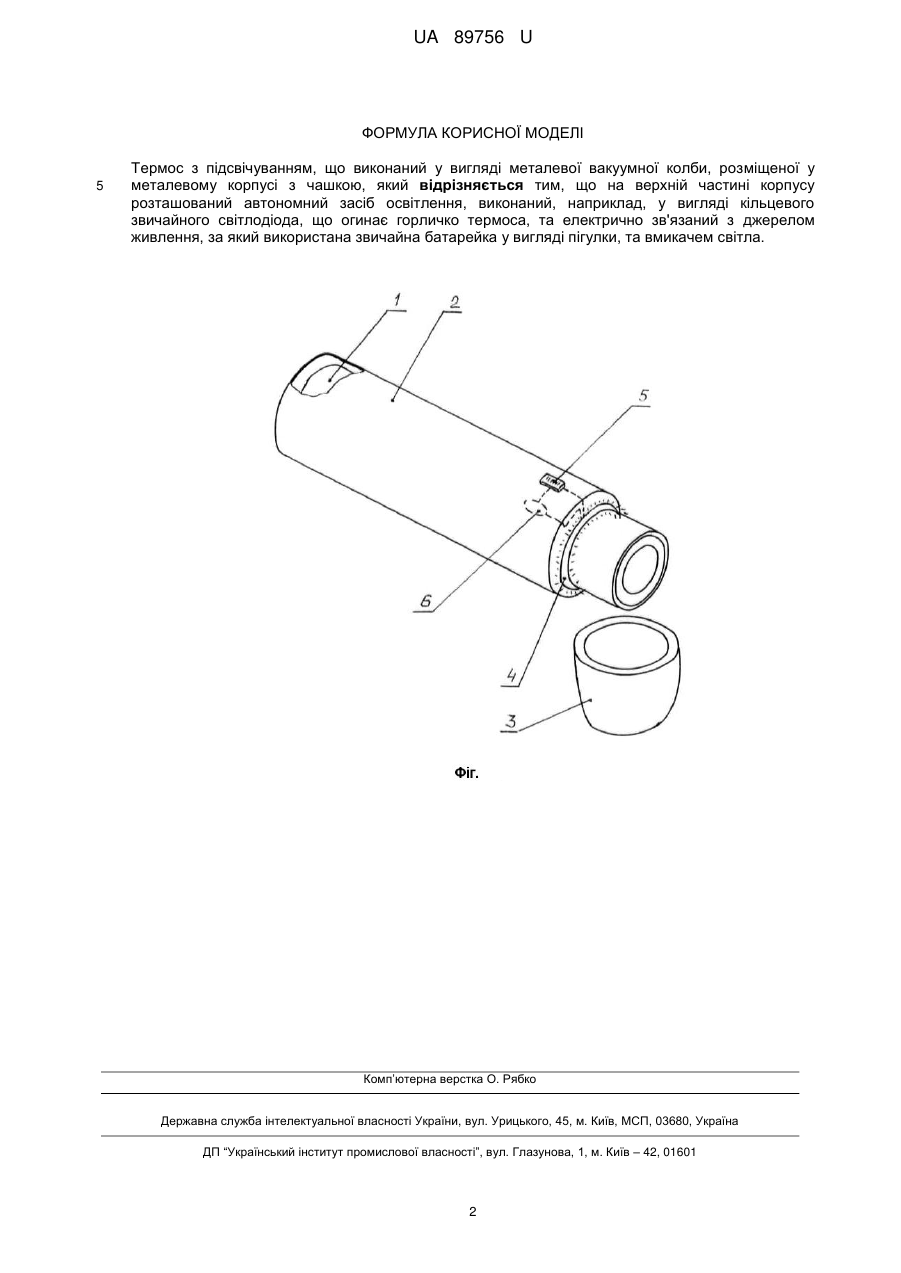

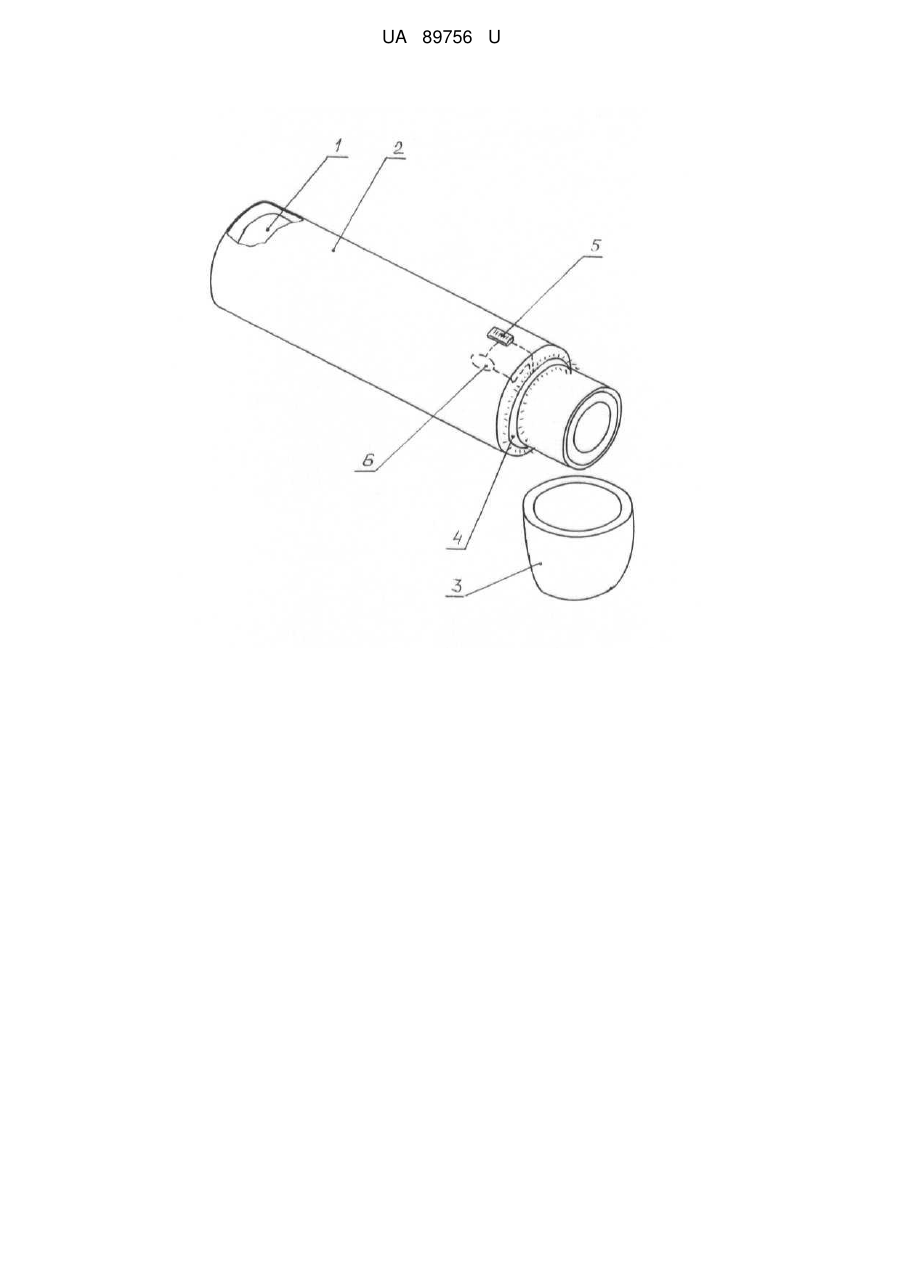

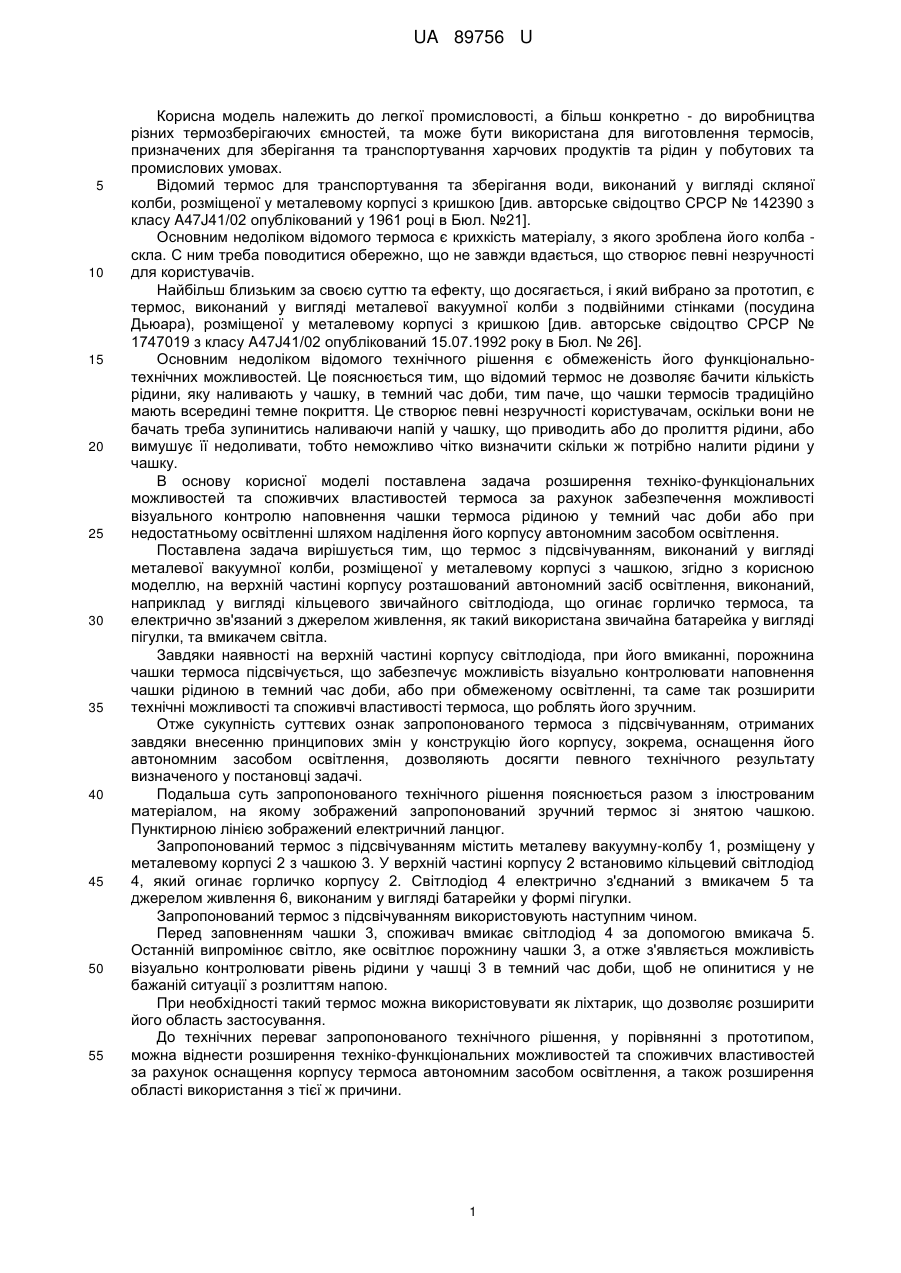

Реферат: Термос з підсвічуванням, виконаний у вигляді металевої вакуумної колби, розміщеної у металевому корпусі з чашкою На верхній частині корпусу розташований автономний засіб освітлення, виконаний, наприклад, у вигляді кільцевого звичайного світлодіода, що огинає горличко термоса, та електрично зв'язаний з джерелом живлення та вмикачем світла. Як джерело використана звичайна батарейка у вигляді пігулки. UA 89756 U (54) ТЕРМОС З ПІДСВІЧУВАННЯМ UA 89756 U UA 89756 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а більш конкретно - до виробництва різних термозберігаючих ємностей, та може бути використана для виготовлення термосів, призначених для зберігання та транспортування харчових продуктів та рідин у побутових та промислових умовах. Відомий термос для транспортування та зберігання води, виконаний у вигляді скляної колби, розміщеної у металевому корпусі з кришкою [див. авторське свідоцтво СРСР № 142390 з класу A47J41/02 опублікований у 1961 році в Бюл. №21]. Основним недоліком відомого термоса є крихкість матеріалу, з якого зроблена його колба скла. С ним треба поводитися обережно, що не завжди вдається, що створює певні незручності для користувачів. Найбільш близьким за своєю суттю та ефекту, що досягається, і який вибрано за прототип, є термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою [див. авторське свідоцтво СРСР № 1747019 з класу A47J41/02 опублікований 15.07.1992 року в Бюл. № 26]. Основним недоліком відомого технічного рішення є обмеженість його функціональнотехнічних можливостей. Це пояснюється тим, що відомий термос не дозволяє бачити кількість рідини, яку наливають у чашку, в темний час доби, тим паче, що чашки термосів традиційно мають всередині темне покриття. Це створює певні незручності користувачам, оскільки вони не бачать треба зупинитись наливаючи напій у чашку, що приводить або до пролиття рідини, або вимушує її недоливати, тобто неможливо чітко визначити скільки ж потрібно налити рідини у чашку. В основу корисної моделі поставлена задача розширення техніко-функціональних можливостей та споживчих властивостей термоса за рахунок забезпечення можливості візуального контролю наповнення чашки термоса рідиною у темний час доби або при недостатньому освітленні шляхом наділення його корпусу автономним засобом освітлення. Поставлена задача вирішується тим, що термос з підсвічуванням, виконаний у вигляді металевої вакуумної колби, розміщеної у металевому корпусі з чашкою, згідно з корисною моделлю, на верхній частині корпусу розташований автономний засіб освітлення, виконаний, наприклад у вигляді кільцевого звичайного світлодіода, що огинає горличко термоса, та електрично зв'язаний з джерелом живлення, як такий використана звичайна батарейка у вигляді пігулки, та вмикачем світла. Завдяки наявності на верхній частині корпусу світлодіода, при його вмиканні, порожнина чашки термоса підсвічується, що забезпечує можливість візуально контролювати наповнення чашки рідиною в темний час доби, або при обмеженому освітленні, та саме так розширити технічні можливості та споживчі властивості термоса, що роблять його зручним. Отже сукупність суттєвих ознак запропонованого термоса з підсвічуванням, отриманих завдяки внесенню принципових змін у конструкцію його корпусу, зокрема, оснащення його автономним засобом освітлення, дозволяють досягти певного технічного результату визначеного у постановці задачі. Подальша суть запропонованого технічного рішення пояснюється разом з ілюстрованим матеріалом, на якому зображений запропонований зручний термос зі знятою чашкою. Пунктирною лінією зображений електричний ланцюг. Запропонований термос з підсвічуванням містить металеву вакуумну-колбу 1, розміщену у металевому корпусі 2 з чашкою 3. У верхній частині корпусу 2 встановимо кільцевий світлодіод 4, який огинає горличко корпусу 2. Світлодіод 4 електрично з'єднаний з вмикачем 5 та джерелом живлення 6, виконаним у вигляді батарейки у формі пігулки. Запропонований термос з підсвічуванням використовують наступним чином. Перед заповненням чашки 3, споживач вмикає світлодіод 4 за допомогою вмикача 5. Останній випромінює світло, яке освітлює порожнину чашки 3, а отже з'являється можливість візуально контролювати рівень рідини у чашці 3 в темний час доби, щоб не опинитися у не бажаній ситуації з розлиттям напою. При необхідності такий термос можна використовувати як ліхтарик, що дозволяє розширити його область застосування. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення техніко-функціональних можливостей та споживчих властивостей за рахунок оснащення корпусу термоса автономним засобом освітлення, а також розширення області використання з тієї ж причини. 1 UA 89756 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Термос з підсвічуванням, що виконаний у вигляді металевої вакуумної колби, розміщеної у металевому корпусі з чашкою, який відрізняється тим, що на верхній частині корпусу розташований автономний засіб освітлення, виконаний, наприклад, у вигляді кільцевого звичайного світлодіода, що огинає горличко термоса, та електрично зв'язаний з джерелом живлення, за який використана звичайна батарейка у вигляді пігулки, та вмикачем світла. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
