Пристрій для розведення трихограми

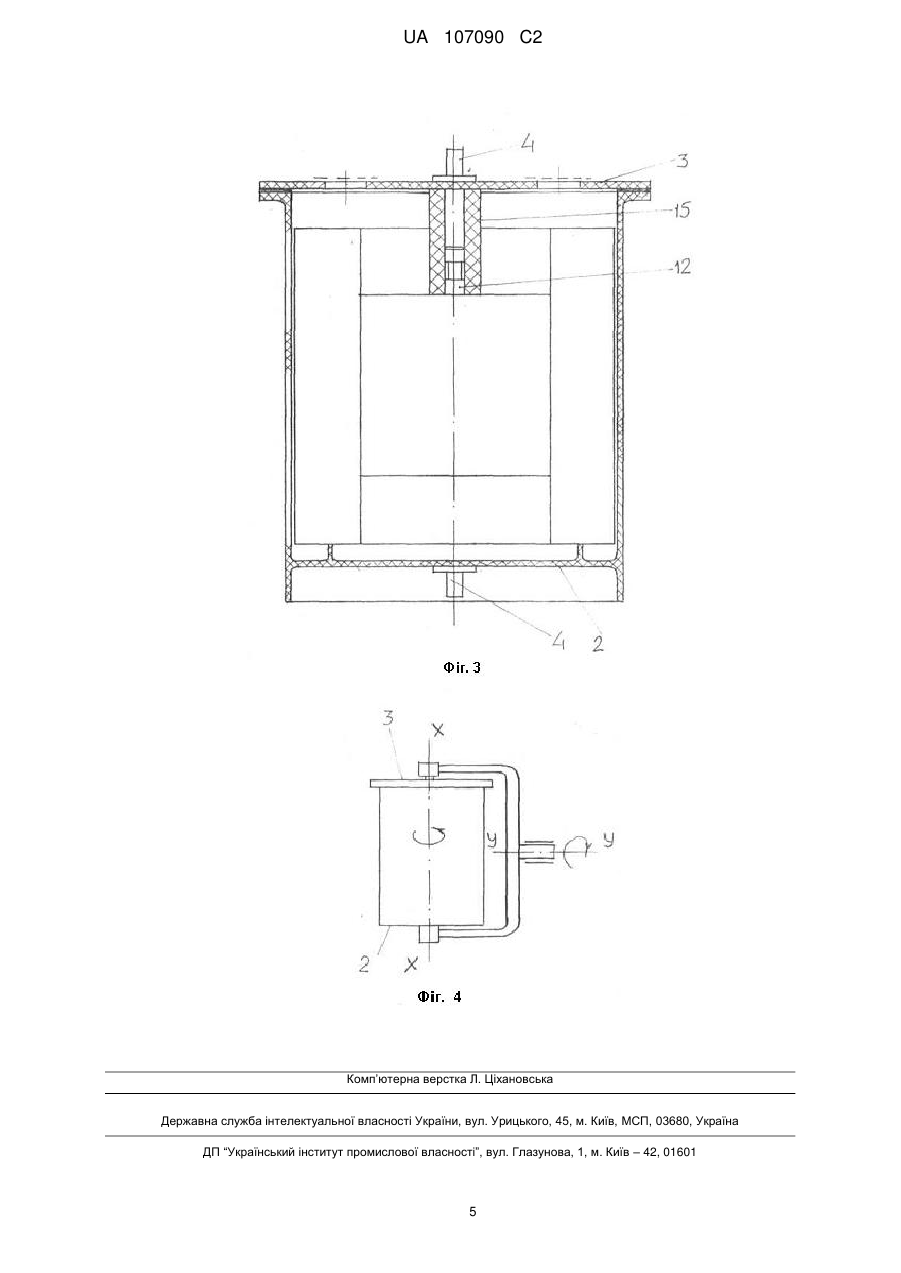

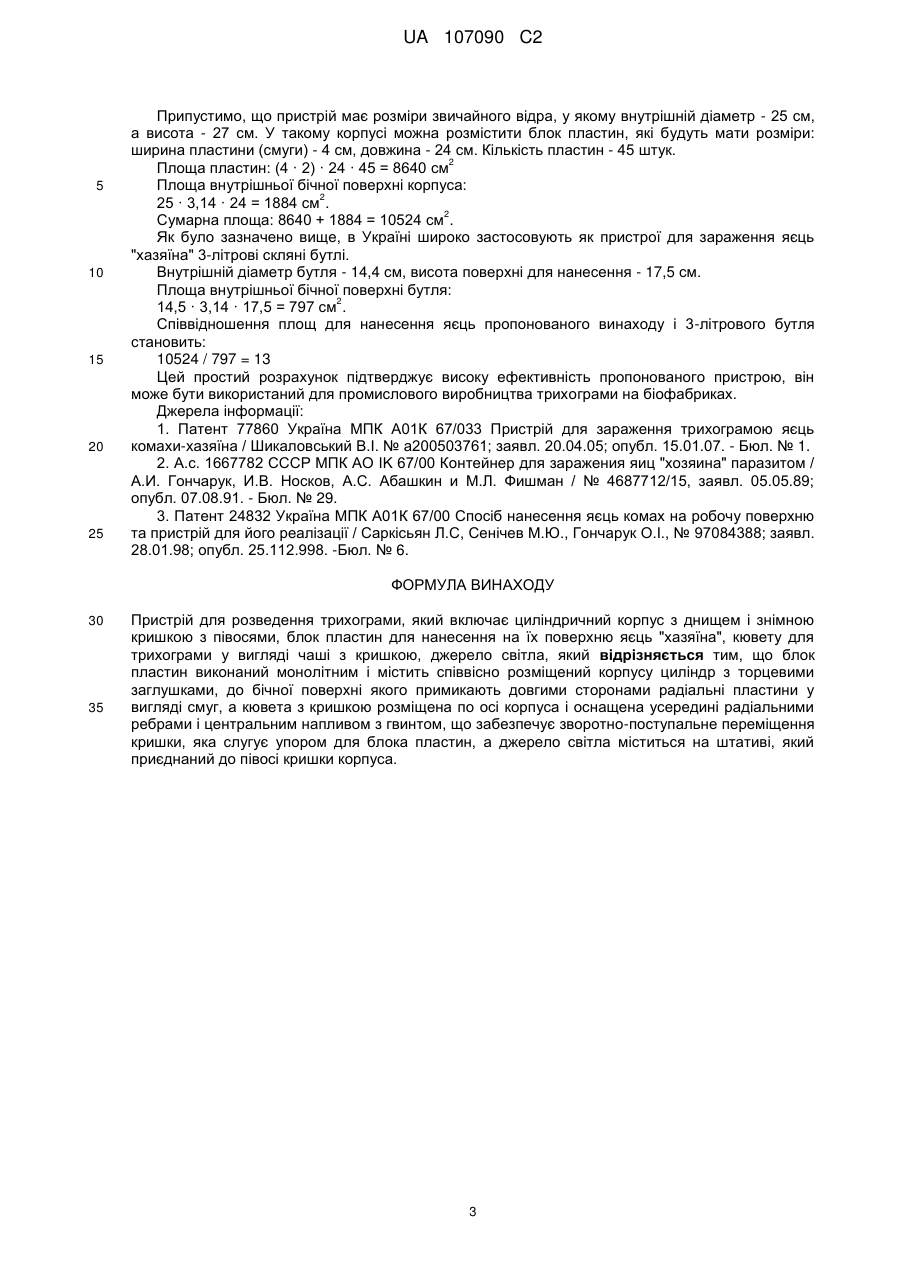

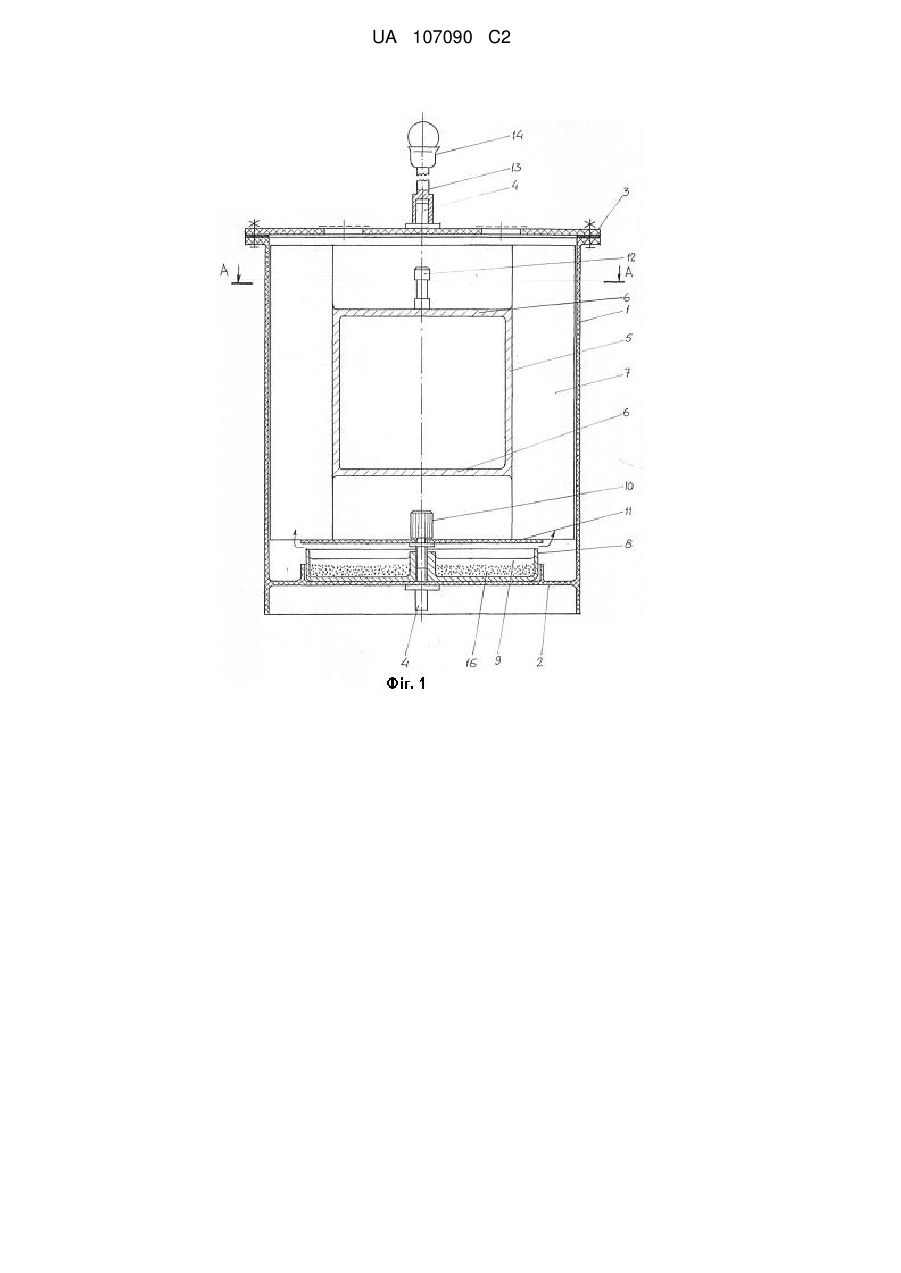

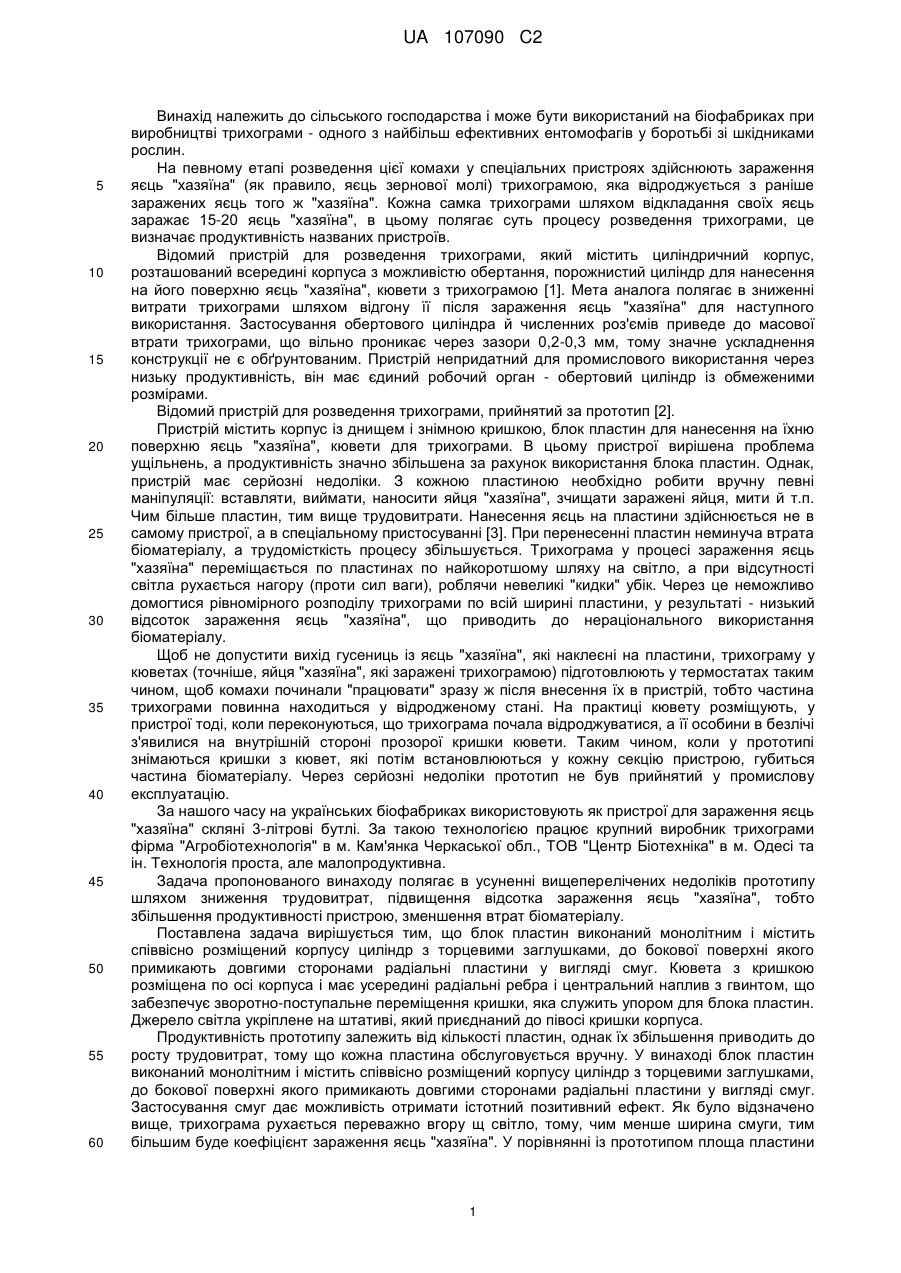

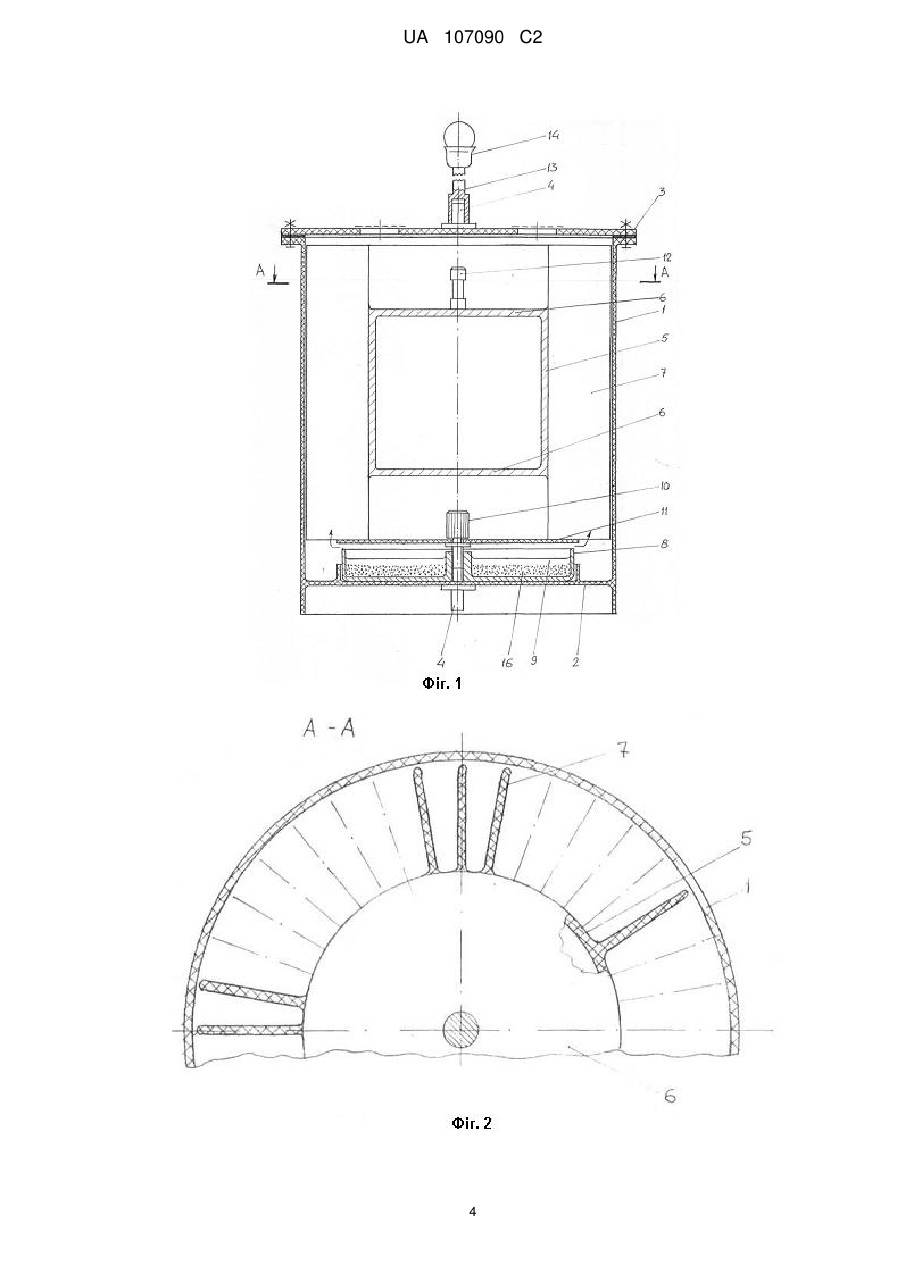

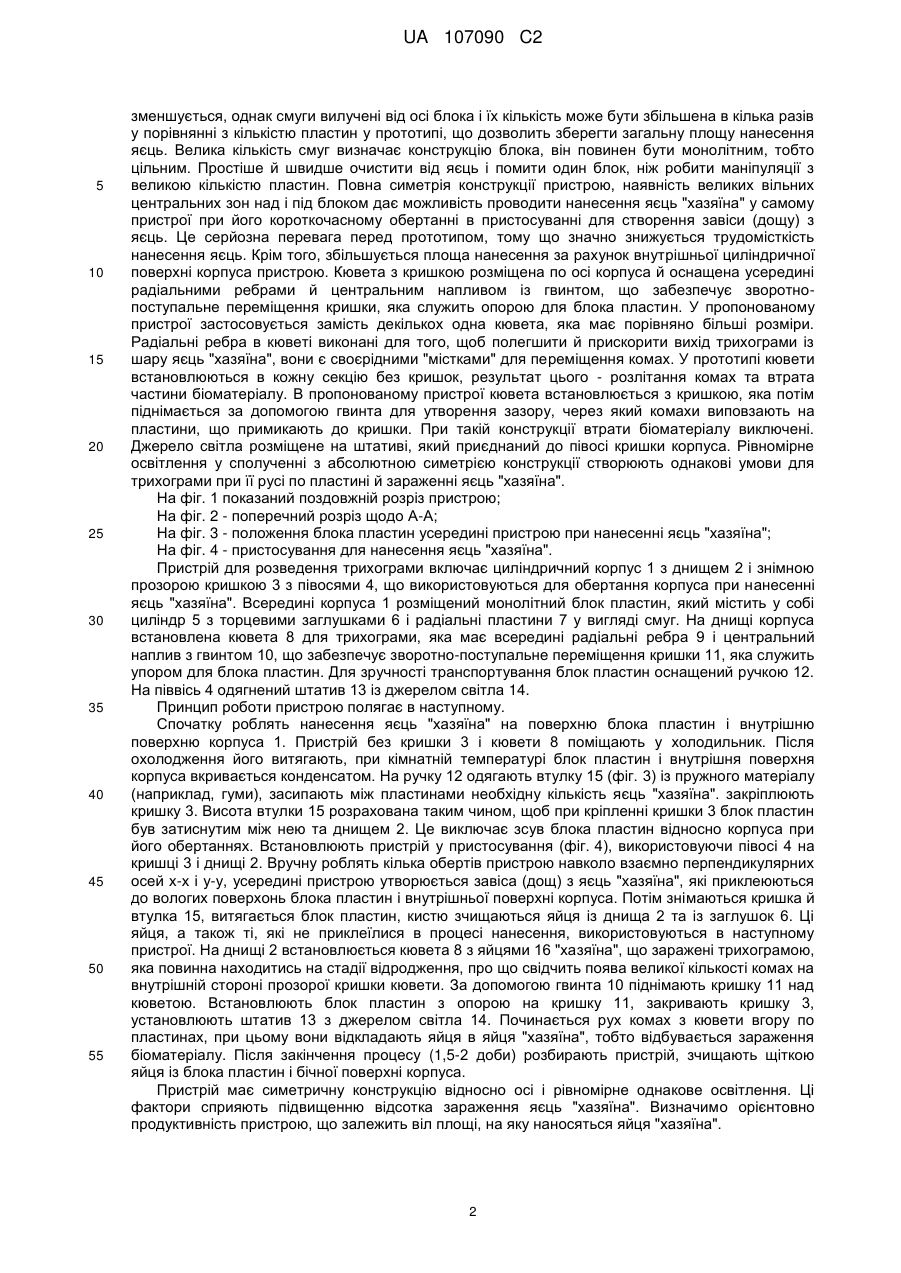

Реферат: Винахід належить до сільського господарства, біологічного захисту рослин та розведення трихограми. Пристрій для розведення трихограми включає циліндричний корпус з днищем і знімною прозорою кришкою, кювету для трихограми, монолітний блок пластин у вигляді циліндра з торцевими заглушками, до бічної поверхні якого примикають довгими сторонами радіальні пластини у вигляді смуг, а кювета з кришкою розміщена по вісі корпуса і оснащена усередині радіальними ребрами і центральним напливом з гвинтом, що забезпечує зворотнопоступове переміщення кришки, яка служить упором для блока пластин, а джерело світла міститься на штативі, який приєднаний до піввісі кришки корпуса. UA 107090 C2 (12) UA 107090 C2 UA 107090 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства і може бути використаний на біофабриках при виробництві трихограми - одного з найбільш ефективних ентомофагів у боротьбі зі шкідниками рослин. На певному етапі розведення цієї комахи у спеціальних пристроях здійснюють зараження яєць "хазяїна" (як правило, яєць зернової молі) трихограмою, яка відроджується з раніше заражених яєць того ж "хазяїна". Кожна самка трихограми шляхом відкладання своїх яєць заражає 15-20 яєць "хазяїна", в цьому полягає суть процесу розведення трихограми, це визначає продуктивність названих пристроїв. Відомий пристрій для розведення трихограми, який містить циліндричний корпус, розташований всередині корпуса з можливістю обертання, порожнистий циліндр для нанесення на його поверхню яєць "хазяїна", кювети з трихограмою [1]. Мета аналога полягає в зниженні витрати трихограми шляхом відгону її після зараження яєць "хазяїна" для наступного використання. Застосування обертового циліндра й численних роз'ємів приведе до масової втрати трихограми, що вільно проникає через зазори 0,2-0,3 мм, тому значне ускладнення конструкції не є обґрунтованим. Пристрій непридатний для промислового використання через низьку продуктивність, він має єдиний робочий орган - обертовий циліндр із обмеженими розмірами. Відомий пристрій для розведення трихограми, прийнятий за прототип [2]. Пристрій містить корпус із днищем і знімною кришкою, блок пластин для нанесення на їхню поверхню яєць "хазяїна", кювети для трихограми. В цьому пристрої вирішена проблема ущільнень, а продуктивність значно збільшена за рахунок використання блока пластин. Однак, пристрій має серйозні недоліки. З кожною пластиною необхідно робити вручну певні маніпуляції: вставляти, виймати, наносити яйця "хазяїна", зчищати заражені яйця, мити й т.п. Чим більше пластин, тим вище трудовитрати. Нанесення яєць на пластини здійснюється не в самому пристрої, а в спеціальному пристосуванні [3]. При перенесенні пластин неминуча втрата біоматеріалу, а трудомісткість процесу збільшується. Трихограма у процесі зараження яєць "хазяїна" переміщається по пластинах по найкоротшому шляху на світло, а при відсутності світла рухається нагору (проти сил ваги), роблячи невеликі "кидки" убік. Через це неможливо домогтися рівномірного розподілу трихограми по всій ширині пластини, у результаті - низький відсоток зараження яєць "хазяїна", що приводить до нераціонального використання біоматеріалу. Щоб не допустити вихід гусениць із яєць "хазяїна", які наклеєні на пластини, трихограму у кюветах (точніше, яйця "хазяїна", які заражені трихограмою) підготовлюють у термостатах таким чином, щоб комахи починали "працювати" зразу ж після внесення їх в пристрій, тобто частина трихограми повинна находиться у відродженому стані. На практиці кювету розміщують, у пристрої тоді, коли переконуються, що трихограма почала відроджуватися, а її особини в безлічі з'явилися на внутрішній стороні прозорої кришки кювети. Таким чином, коли у прототипі знімаються кришки з кювет, які потім встановлюються у кожну секцію пристрою, губиться частина біоматеріалу. Через серйозні недоліки прототип не був прийнятий у промислову експлуатацію. За нашого часу на українських біофабриках використовують як пристрої для зараження яєць "хазяїна" скляні 3-літрові бутлі. За такою технологією працює крупний виробник трихограми фірма "Агробіотехнологія" в м. Кам'янка Черкаської обл., ТОВ "Центр Біотехніка" в м. Одесі та ін. Технологія проста, але малопродуктивна. Задача пропонованого винаходу полягає в усуненні вищеперелічених недоліків прототипу шляхом зниження трудовитрат, підвищення відсотка зараження яєць "хазяїна", тобто збільшення продуктивності пристрою, зменшення втрат біоматеріалу. Поставлена задача вирішується тим, що блок пластин виконаний монолітним і містить співвісно розміщений корпусу циліндр з торцевими заглушками, до бокової поверхні якого примикають довгими сторонами радіальні пластини у вигляді смуг. Кювета з кришкою розміщена по осі корпуса і має усередині радіальні ребра і центральний наплив з гвинтом, що забезпечує зворотно-поступальне переміщення кришки, яка служить упором для блока пластин. Джерело світла укріплене на штативі, який приєднаний до півосі кришки корпуса. Продуктивність прототипу залежить від кількості пластин, однак їх збільшення приводить до росту трудовитрат, тому що кожна пластина обслуговується вручну. У винаході блок пластин виконаний монолітним і містить співвісно розміщений корпусу циліндр з торцевими заглушками, до бокової поверхні якого примикають довгими сторонами радіальні пластини у вигляді смуг. Застосування смуг дає можливість отримати істотний позитивний ефект. Як було відзначено вище, трихограма рухається переважно вгору щ світло, тому, чим менше ширина смуги, тим більшим буде коефіцієнт зараження яєць "хазяїна". У порівнянні із прототипом площа пластини 1 UA 107090 C2 5 10 15 20 25 30 35 40 45 50 55 зменшується, однак смуги вилучені від осі блока і їх кількість може бути збільшена в кілька разів у порівнянні з кількістю пластин у прототипі, що дозволить зберегти загальну площу нанесення яєць. Велика кількість смуг визначає конструкцію блока, він повинен бути монолітним, тобто цільним. Простіше й швидше очистити від яєць і помити один блок, ніж робити маніпуляції з великою кількістю пластин. Повна симетрія конструкції пристрою, наявність великих вільних центральних зон над і під блоком дає можливість проводити нанесення яєць "хазяїна" у самому пристрої при його короткочасному обертанні в пристосуванні для створення завіси (дощу) з яєць. Це серйозна перевага перед прототипом, тому що значно знижується трудомісткість нанесення яєць. Крім того, збільшується площа нанесення за рахунок внутрішньої циліндричної поверхні корпуса пристрою. Кювета з кришкою розміщена по осі корпуса й оснащена усередині радіальними ребрами й центральним напливом із гвинтом, що забезпечує зворотнопоступальне переміщення кришки, яка служить опорою для блока пластин. У пропонованому пристрої застосовується замість декількох одна кювета, яка має порівняно більші розміри. Радіальні ребра в кюветі виконані для того, щоб полегшити й прискорити вихід трихограми із шару яєць "хазяїна", вони є своєрідними "містками" для переміщення комах. У прототипі кювети встановлюються в кожну секцію без кришок, результат цього - розлітання комах та втрата частини біоматеріалу. В пропонованому пристрої кювета встановлюється з кришкою, яка потім піднімається за допомогою гвинта для утворення зазору, через який комахи виповзають на пластини, що примикають до кришки. При такій конструкції втрати біоматеріалу виключені. Джерело світла розміщене на штативі, який приєднаний до півосі кришки корпуса. Рівномірне освітлення у сполученні з абсолютною симетрією конструкції створюють однакові умови для трихограми при її русі по пластині й зараженні яєць "хазяїна". На фіг. 1 показаний поздовжній розріз пристрою; На фіг. 2 - поперечний розріз щодо А-А; На фіг. 3 - положення блока пластин усередині пристрою при нанесенні яєць "хазяїна"; На фіг. 4 - пристосування для нанесення яєць "хазяїна". Пристрій для розведення трихограми включає циліндричний корпус 1 з днищем 2 і знімною прозорою кришкою 3 з півосями 4, що використовуються для обертання корпуса при нанесенні яєць "хазяїна". Всередині корпуса 1 розміщений монолітний блок пластин, який містить у собі циліндр 5 з торцевими заглушками 6 і радіальні пластини 7 у вигляді смуг. На днищі корпуса встановлена кювета 8 для трихограми, яка має всередині радіальні ребра 9 і центральний наплив з гвинтом 10, що забезпечує зворотно-поступальне переміщення кришки 11, яка служить упором для блока пластин. Для зручності транспортування блок пластин оснащений ручкою 12. На піввісь 4 одягнений штатив 13 із джерелом світла 14. Принцип роботи пристрою полягає в наступному. Спочатку роблять нанесення яєць "хазяїна" на поверхню блока пластин і внутрішню поверхню корпуса 1. Пристрій без кришки 3 і кювети 8 поміщають у холодильник. Після охолодження його витягають, при кімнатній температурі блок пластин і внутрішня поверхня корпуса вкривається конденсатом. На ручку 12 одягають втулку 15 (фіг. 3) із пружного матеріалу (наприклад, гуми), засипають між пластинами необхідну кількість яєць "хазяїна". закріплюють кришку 3. Висота втулки 15 розрахована таким чином, щоб при кріпленні кришки 3 блок пластин був затиснутим між нею та днищем 2. Це виключає зсув блока пластин відносно корпуса при його обертаннях. Встановлюють пристрій у пристосування (фіг. 4), використовуючи півосі 4 на кришці 3 і днищі 2. Вручну роблять кілька обертів пристрою навколо взаємно перпендикулярних осей х-х і у-у, усередині пристрою утворюється завіса (дощ) з яєць "хазяїна", які приклеюються до вологих поверхонь блока пластин і внутрішньої поверхні корпуса. Потім знімаються кришка й втулка 15, витягається блок пластин, кистю зчищаються яйця із днища 2 та із заглушок 6. Ці яйця, а також ті, які не приклеїлися в процесі нанесення, використовуються в наступному пристрої. На днищі 2 встановлюється кювета 8 з яйцями 16 "хазяїна", що заражені трихограмою, яка повинна находитись на стадії відродження, про що свідчить поява великої кількості комах на внутрішній стороні прозорої кришки кювети. За допомогою гвинта 10 піднімають кришку 11 над кюветою. Встановлюють блок пластин з опорою на кришку 11, закривають кришку 3, установлюють штатив 13 з джерелом світла 14. Починається рух комах з кювети вгору по пластинах, при цьому вони відкладають яйця в яйця "хазяїна", тобто відбувається зараження біоматеріалу. Після закінчення процесу (1,5-2 доби) розбирають пристрій, зчищають щіткою яйця із блока пластин і бічної поверхні корпуса. Пристрій має симетричну конструкцію відносно осі і рівномірне однакове освітлення. Ці фактори сприяють підвищенню відсотка зараження яєць "хазяїна". Визначимо орієнтовно продуктивність пристрою, що залежить віл площі, на яку наносяться яйця "хазяїна". 2 UA 107090 C2 5 10 15 20 25 Припустимо, що пристрій має розміри звичайного відра, у якому внутрішній діаметр - 25 см, а висота - 27 см. У такому корпусі можна розмістити блок пластин, які будуть мати розміри: ширина пластини (смуги) - 4 см, довжина - 24 см. Кількість пластин - 45 штук. 2 Площа пластин: (4 · 2) · 24 · 45 = 8640 см Площа внутрішньої бічної поверхні корпуса: 2 25 · 3,14 · 24 = 1884 см . 2 Сумарна площа: 8640 + 1884 = 10524 см . Як було зазначено вище, в Україні широко застосовують як пристрої для зараження яєць "хазяїна" 3-літрові скляні бутлі. Внутрішній діаметр бутля - 14,4 см, висота поверхні для нанесення - 17,5 см. Площа внутрішньої бічної поверхні бутля: 2 14,5 · 3,14 · 17,5 = 797 см . Співвідношення площ для нанесення яєць пропонованого винаходу і 3-літрового бутля становить: 10524 / 797 = 13 Цей простий розрахунок підтверджує високу ефективність пропонованого пристрою, він може бути використаний для промислового виробництва трихограми на біофабриках. Джерела інформації: 1. Патент 77860 Україна МПК А01К 67/033 Пристрій для зараження трихограмою яєць комахи-хазяїна / Шикаловський В.І. № а200503761; заявл. 20.04.05; опубл. 15.01.07. - Бюл. № 1. 2. A.c. 1667782 СССР МПК АО IK 67/00 Контейнер для заражения яиц "хозяина" паразитом / А.И. Гончарук, И.В. Носков, А.С. Абашкин и М.Л. Фишман / № 4687712/15, заявл. 05.05.89; опубл. 07.08.91. - Бюл. № 29. 3. Патент 24832 Україна МПК А01К 67/00 Спосіб нанесення яєць комах на робочу поверхню та пристрій для його реалізації / Саркісьян Л.С, Сенічев М.Ю., Гончарук О.І., № 97084388; заявл. 28.01.98; опубл. 25.112.998. -Бюл. № 6. ФОРМУЛА ВИНАХОДУ 30 35 Пристрій для розведення трихограми, який включає циліндричний корпус з днищем і знімною кришкою з півосями, блок пластин для нанесення на їх поверхню яєць "хазяїна", кювету для трихограми у вигляді чаші з кришкою, джерело світла, який відрізняється тим, що блок пластин виконаний монолітним і містить співвісно розміщений корпусу циліндр з торцевими заглушками, до бічної поверхні якого примикають довгими сторонами радіальні пластини у вигляді смуг, а кювета з кришкою розміщена по осі корпуса і оснащена усередині радіальними ребрами і центральним напливом з гвинтом, що забезпечує зворотно-поступальне переміщення кришки, яка слугує упором для блока пластин, а джерело світла міститься на штативі, який приєднаний до півосі кришки корпуса. 3 UA 107090 C2 4 UA 107090 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
