Гасник динамічних коливань

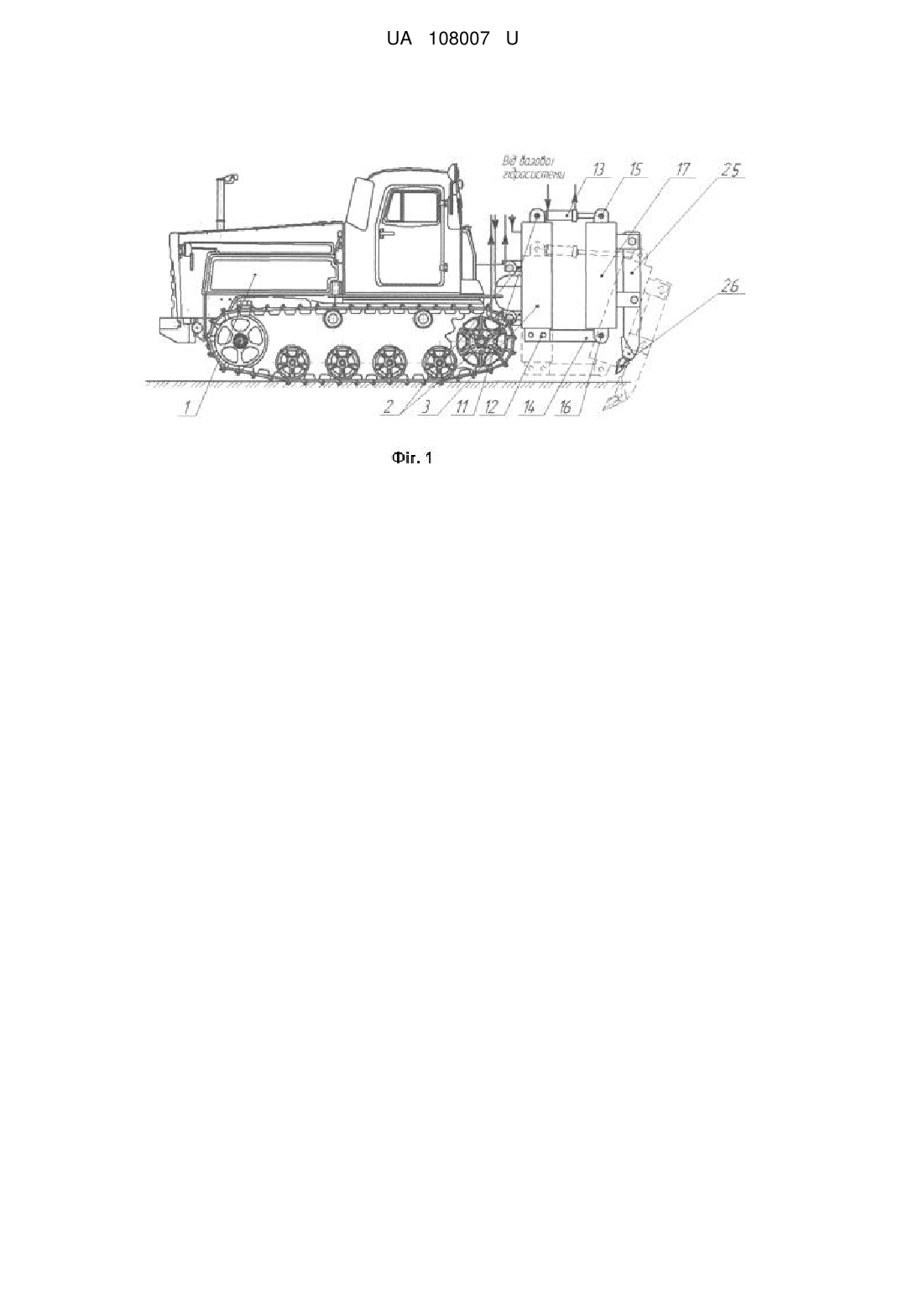

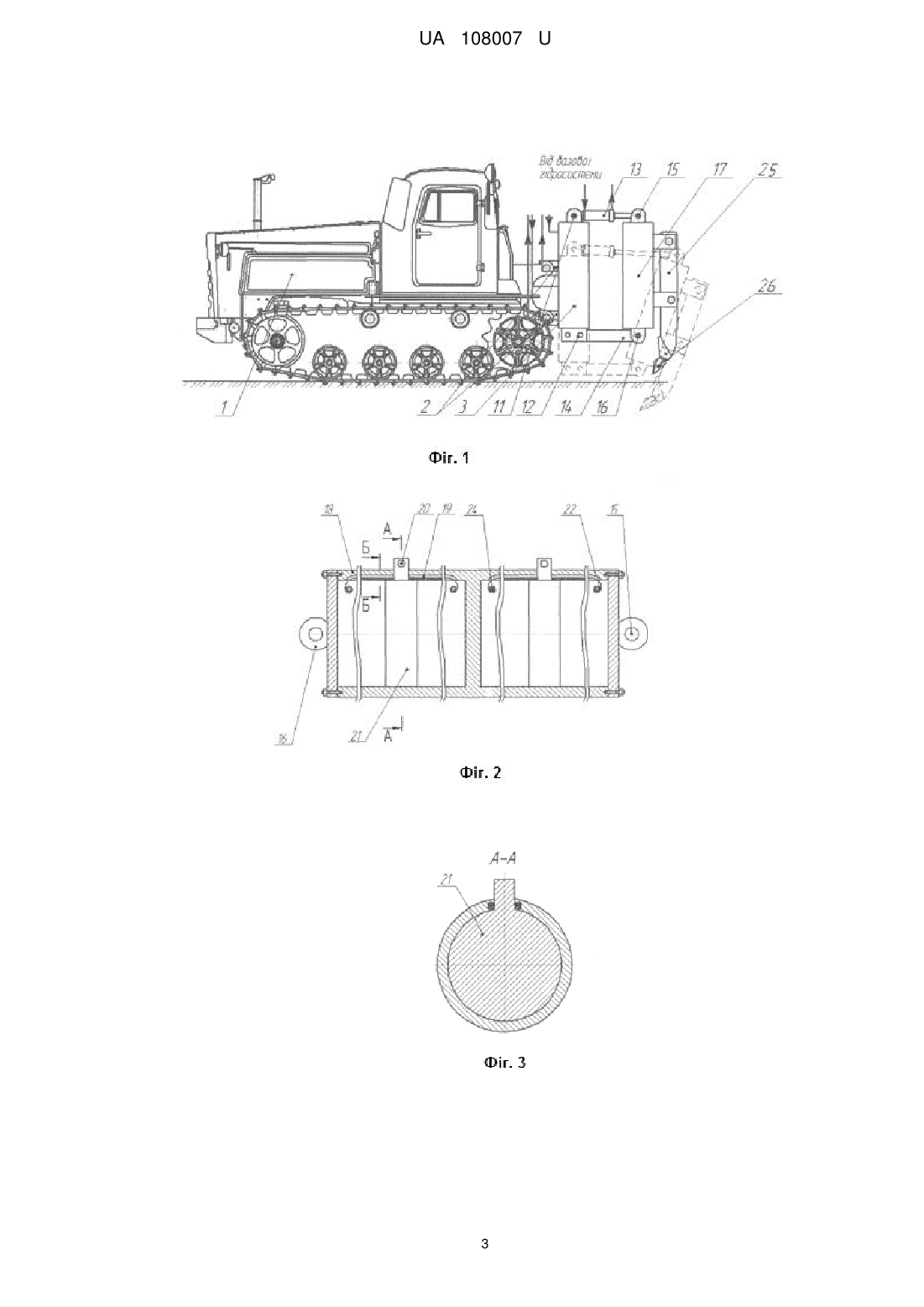

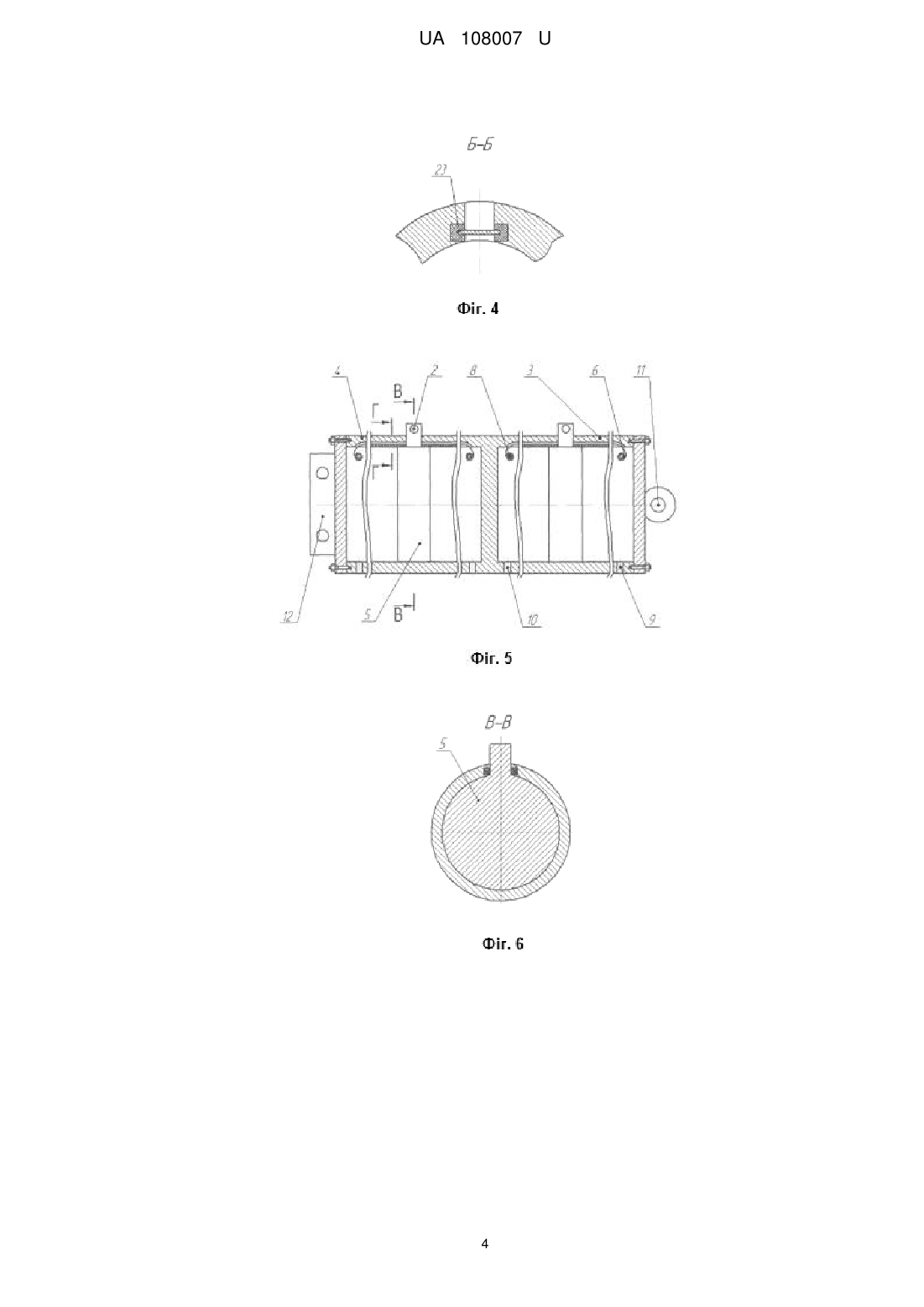

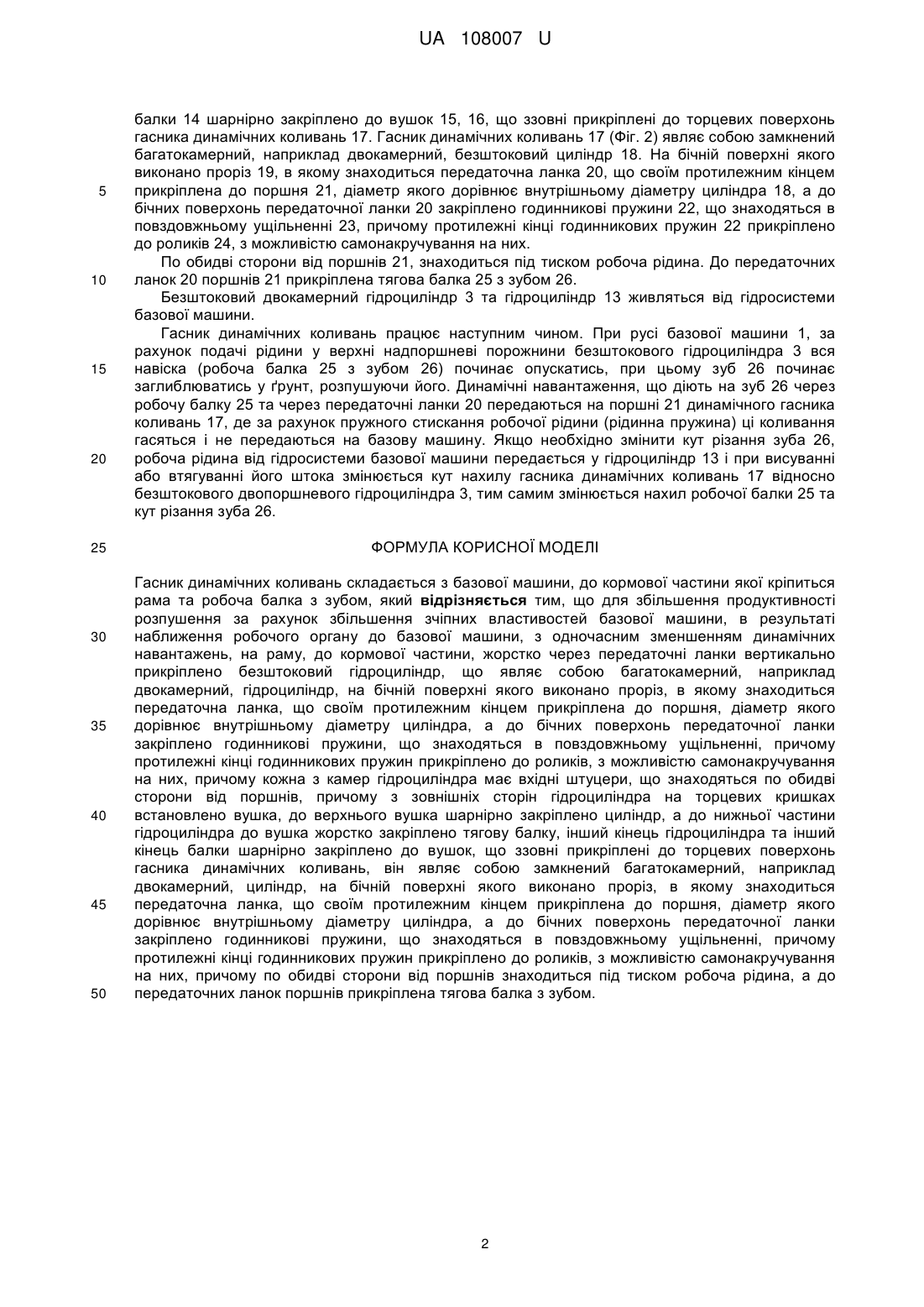

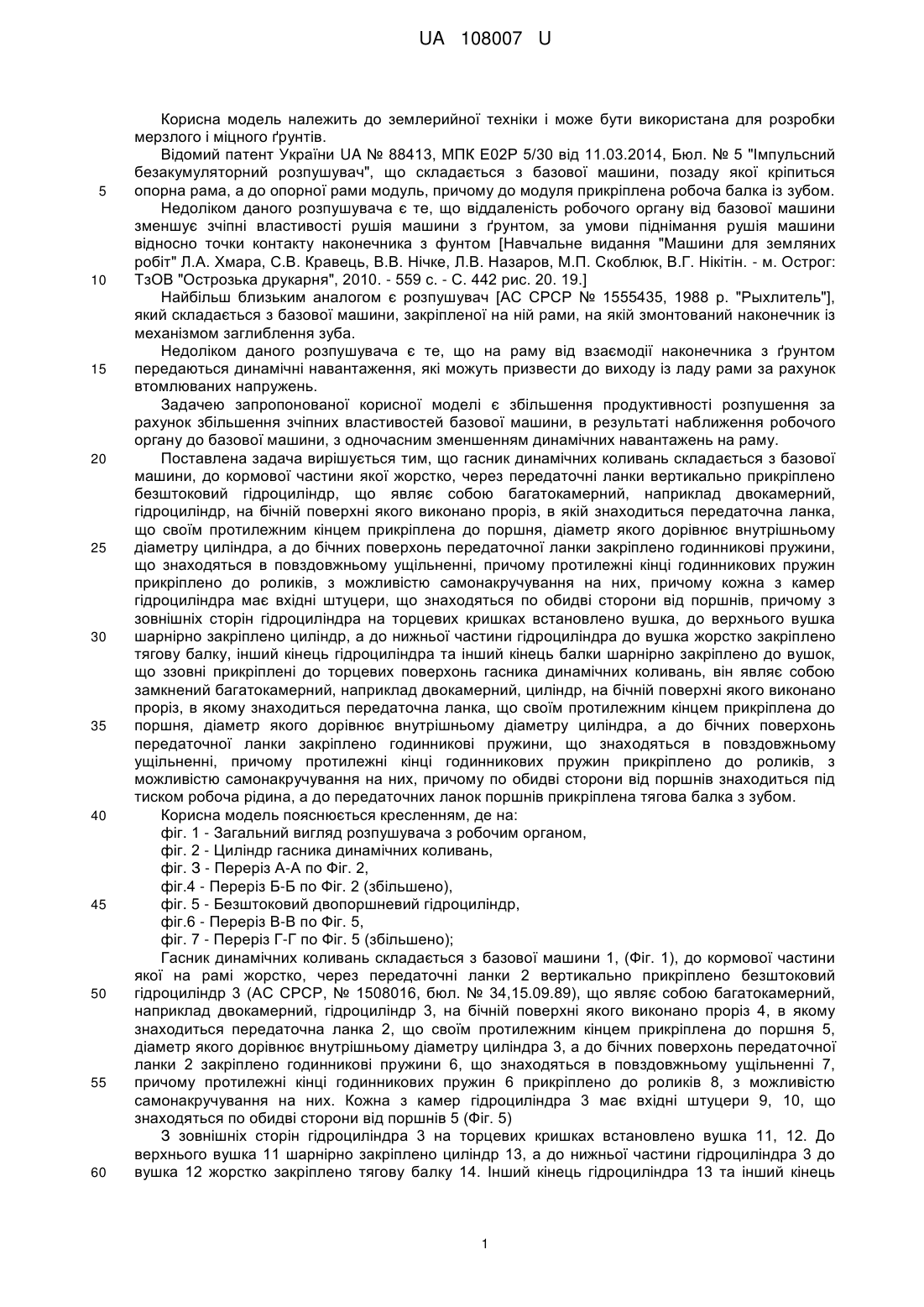

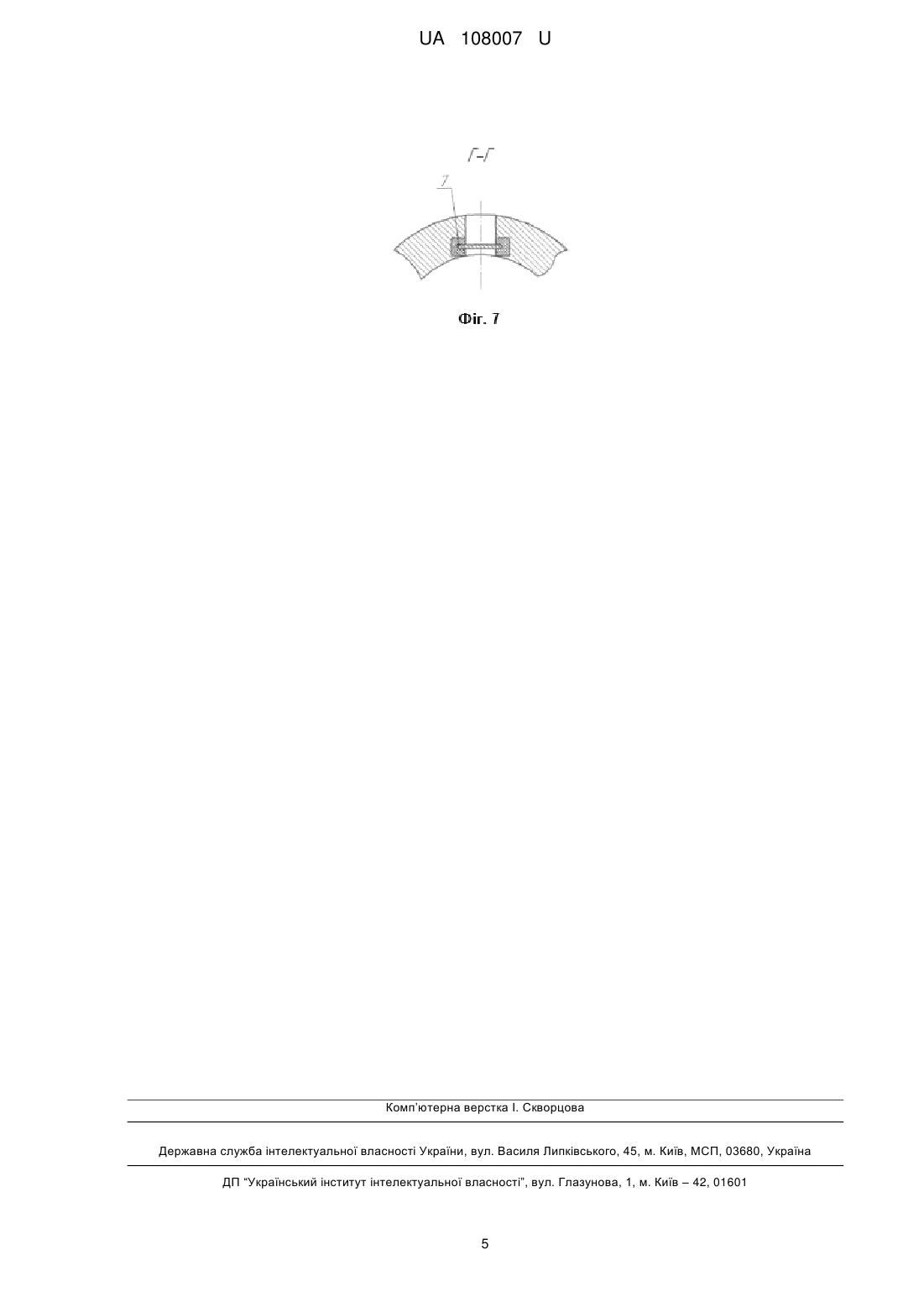

Реферат: Гасник динамічних коливань складається з базової машини, до кормової частини якої кріпиться рама та робоча балка з зубом. На раму, до кормової частини, жорстко через передаточні ланки вертикально прикріплено безштоковий гідроциліндр, а до бічних поверхонь передаточної ланки закріплено годинникові пружини, протилежні кінці яких прикріплено до роликів, з можливістю само накручування на них. Кожна з камер гідроциліндра має вхідні штуцери, що знаходяться по обидві сторони від поршнів. З зовнішніх сторін гідроциліндра на торцевих кришках встановлено вушка, до верхнього вушка шарнірно закріплено циліндр, а до нижньої частини гідроциліндра до вушка жорстко закріплено тягову балку. Інший кінець гідроциліндра та інший кінець балки шарнірно закріплено до вушок, що ззовні прикріплені до торцевих поверхонь гасника динамічних коливань, він являє собою замкнений багатокамерний, наприклад, двокамерний циліндр, на бічній поверхні якого виконано проріз, в якому знаходиться передаточна ланка, що своїм протилежним кінцем прикріплена до поршня. До бічних поверхонь передаточної ланки закріплено годинникові пружини, що знаходяться в повздовжньому ущільненні. Протилежні кінці годинникових пружин прикріплено до роликів з можливістю самонакручування на них. По обидві сторони від поршнів знаходиться під тиском робоча рідина, а до передаточних ланок поршнів прикріплена тягова балка з зубом. UA 108007 U (54) ГАСНИК ДИНАМІЧНИХ КОЛИВАНЬ UA 108007 U UA 108007 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. Відомий патент України UA № 88413, МПК Е02Р 5/30 від 11.03.2014, Бюл. № 5 "Імпульсний безакумуляторний розпушувач", що складається з базової машини, позаду якої кріпиться опорна рама, а до опорної рами модуль, причому до модуля прикріплена робоча балка із зубом. Недоліком даного розпушувача є те, що віддаленість робочого органу від базової машини зменшує зчіпні властивості рушія машини з ґрунтом, за умови піднімання рушія машини відносно точки контакту наконечника з фунтом [Навчальне видання "Машини для земляних робіт" Л.А. Хмара, С.В. Кравець, В.В. Нічке, Л.В. Назаров, М.П. Скоблюк, В.Г. Нікітін. - м. Острог: ТзОВ "Острозька друкарня", 2010. - 559 с. - С. 442 рис. 20. 19.] Найбільш близьким аналогом є розпушувач [АС СРСР № 1555435, 1988 р. "Рыхлитель"], який складається з базової машини, закріпленої на ній рами, на якій змонтований наконечник із механізмом заглиблення зуба. Недоліком даного розпушувача є те, що на раму від взаємодії наконечника з ґрунтом передаються динамічні навантаження, які можуть призвести до виходу із ладу рами за рахунок втомлюваних напружень. Задачею запропонованої корисної моделі є збільшення продуктивності розпушення за рахунок збільшення зчіпних властивостей базової машини, в результаті наближення робочого органу до базової машини, з одночасним зменшенням динамічних навантажень на раму. Поставлена задача вирішується тим, що гасник динамічних коливань складається з базової машини, до кормової частини якої жорстко, через передаточні ланки вертикально прикріплено безштоковий гідроциліндр, що являє собою багатокамерний, наприклад двокамерний, гідроциліндр, на бічній поверхні якого виконано проріз, в якій знаходиться передаточна ланка, що своїм протилежним кінцем прикріплена до поршня, діаметр якого дорівнює внутрішньому діаметру циліндра, а до бічних поверхонь передаточної ланки закріплено годинникові пружини, що знаходяться в повздовжньому ущільненні, причому протилежні кінці годинникових пружин прикріплено до роликів, з можливістю самонакручування на них, причому кожна з камер гідроциліндра має вхідні штуцери, що знаходяться по обидві сторони від поршнів, причому з зовнішніх сторін гідроциліндра на торцевих кришках встановлено вушка, до верхнього вушка шарнірно закріплено циліндр, а до нижньої частини гідроциліндра до вушка жорстко закріплено тягову балку, інший кінець гідроциліндра та інший кінець балки шарнірно закріплено до вушок, що ззовні прикріплені до торцевих поверхонь гасника динамічних коливань, він являє собою замкнений багатокамерний, наприклад двокамерний, циліндр, на бічній поверхні якого виконано проріз, в якому знаходиться передаточна ланка, що своїм протилежним кінцем прикріплена до поршня, діаметр якого дорівнює внутрішньому діаметру циліндра, а до бічних поверхонь передаточної ланки закріплено годинникові пружини, що знаходяться в повздовжньому ущільненні, причому протилежні кінці годинникових пружин прикріплено до роликів, з можливістю самонакручування на них, причому по обидві сторони від поршнів знаходиться під тиском робоча рідина, а до передаточних ланок поршнів прикріплена тягова балка з зубом. Корисна модель пояснюється кресленням, де на: фіг. 1 - Загальний вигляд розпушувача з робочим органом, фіг. 2 - Циліндр гасника динамічних коливань, фіг. З - Переріз А-А по Фіг. 2, фіг.4 - Переріз Б-Б по Фіг. 2 (збільшено), фіг. 5 - Безштоковий двопоршневий гідроциліндр, фіг.6 - Переріз В-В по Фіг. 5, фіг. 7 - Переріз Г-Г по Фіг. 5 (збільшено); Гасник динамічних коливань складається з базової машини 1, (Фіг. 1), до кормової частини якої на рамі жорстко, через передаточні ланки 2 вертикально прикріплено безштоковий гідроциліндр 3 (АС СРСР, № 1508016, бюл. № 34,15.09.89), що являє собою багатокамерний, наприклад двокамерний, гідроциліндр 3, на бічній поверхні якого виконано проріз 4, в якому знаходиться передаточна ланка 2, що своїм протилежним кінцем прикріплена до поршня 5, діаметр якого дорівнює внутрішньому діаметру циліндра 3, а до бічних поверхонь передаточної ланки 2 закріплено годинникові пружини 6, що знаходяться в повздовжньому ущільненні 7, причому протилежні кінці годинникових пружин 6 прикріплено до роликів 8, з можливістю самонакручування на них. Кожна з камер гідроциліндра 3 має вхідні штуцери 9, 10, що знаходяться по обидві сторони від поршнів 5 (Фіг. 5) З зовнішніх сторін гідроциліндра 3 на торцевих кришках встановлено вушка 11, 12. До верхнього вушка 11 шарнірно закріплено циліндр 13, а до нижньої частини гідроциліндра 3 до вушка 12 жорстко закріплено тягову балку 14. Інший кінець гідроциліндра 13 та інший кінець 1 UA 108007 U 5 10 15 20 25 30 35 40 45 50 балки 14 шарнірно закріплено до вушок 15, 16, що ззовні прикріплені до торцевих поверхонь гасника динамічних коливань 17. Гасник динамічних коливань 17 (Фіг. 2) являє собою замкнений багатокамерний, наприклад двокамерний, безштоковий циліндр 18. На бічній поверхні якого виконано проріз 19, в якому знаходиться передаточна ланка 20, що своїм протилежним кінцем прикріплена до поршня 21, діаметр якого дорівнює внутрішньому діаметру циліндра 18, а до бічних поверхонь передаточної ланки 20 закріплено годинникові пружини 22, що знаходяться в повздовжньому ущільненні 23, причому протилежні кінці годинникових пружин 22 прикріплено до роликів 24, з можливістю самонакручування на них. По обидві сторони від поршнів 21, знаходиться під тиском робоча рідина. До передаточних ланок 20 поршнів 21 прикріплена тягова балка 25 з зубом 26. Безштоковий двокамерний гідроциліндр 3 та гідроциліндр 13 живляться від гідросистеми базової машини. Гасник динамічних коливань працює наступним чином. При русі базової машини 1, за рахунок подачі рідини у верхні надпоршневі порожнини безштокового гідроциліндра 3 вся навіска (робоча балка 25 з зубом 26) починає опускатись, при цьому зуб 26 починає заглиблюватись у ґрунт, розпушуючи його. Динамічні навантаження, що діють на зуб 26 через робочу балку 25 та через передаточні ланки 20 передаються на поршні 21 динамічного гасника коливань 17, де за рахунок пружного стискання робочої рідини (рідинна пружина) ці коливання гасяться і не передаються на базову машину. Якщо необхідно змінити кут різання зуба 26, робоча рідина від гідросистеми базової машини передається у гідроциліндр 13 і при висуванні або втягуванні його штока змінюється кут нахилу гасника динамічних коливань 17 відносно безштокового двопоршневого гідроциліндра 3, тим самим змінюється нахил робочої балки 25 та кут різання зуба 26. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гасник динамічних коливань складається з базової машини, до кормової частини якої кріпиться рама та робоча балка з зубом, який відрізняється тим, що для збільшення продуктивності розпушення за рахунок збільшення зчіпних властивостей базової машини, в результаті наближення робочого органу до базової машини, з одночасним зменшенням динамічних навантажень, на раму, до кормової частини, жорстко через передаточні ланки вертикально прикріплено безштоковий гідроциліндр, що являє собою багатокамерний, наприклад двокамерний, гідроциліндр, на бічній поверхні якого виконано проріз, в якому знаходиться передаточна ланка, що своїм протилежним кінцем прикріплена до поршня, діаметр якого дорівнює внутрішньому діаметру циліндра, а до бічних поверхонь передаточної ланки закріплено годинникові пружини, що знаходяться в повздовжньому ущільненні, причому протилежні кінці годинникових пружин прикріплено до роликів, з можливістю самонакручування на них, причому кожна з камер гідроциліндра має вхідні штуцери, що знаходяться по обидві сторони від поршнів, причому з зовнішніх сторін гідроциліндра на торцевих кришках встановлено вушка, до верхнього вушка шарнірно закріплено циліндр, а до нижньої частини гідроциліндра до вушка жорстко закріплено тягову балку, інший кінець гідроциліндра та інший кінець балки шарнірно закріплено до вушок, що ззовні прикріплені до торцевих поверхонь гасника динамічних коливань, він являє собою замкнений багатокамерний, наприклад двокамерний, циліндр, на бічній поверхні якого виконано проріз, в якому знаходиться передаточна ланка, що своїм протилежним кінцем прикріплена до поршня, діаметр якого дорівнює внутрішньому діаметру циліндра, а до бічних поверхонь передаточної ланки закріплено годинникові пружини, що знаходяться в повздовжньому ущільненні, причому протилежні кінці годинникових пружин прикріплено до роликів, з можливістю самонакручування на них, причому по обидві сторони від поршнів знаходиться під тиском робоча рідина, а до передаточних ланок поршнів прикріплена тягова балка з зубом. 2 UA 108007 U 3 UA 108007 U 4 UA 108007 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
