Профіль для облицювання укосів

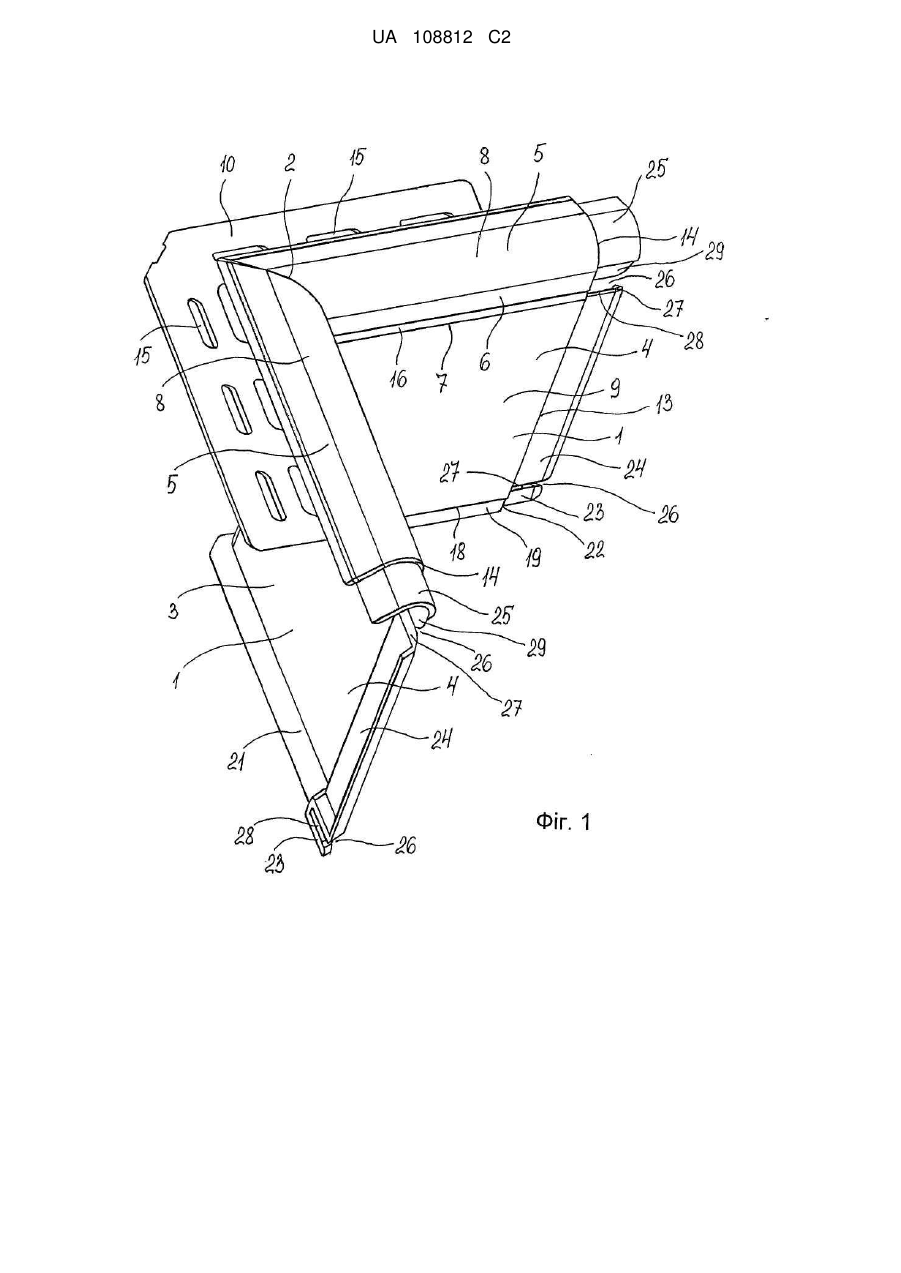

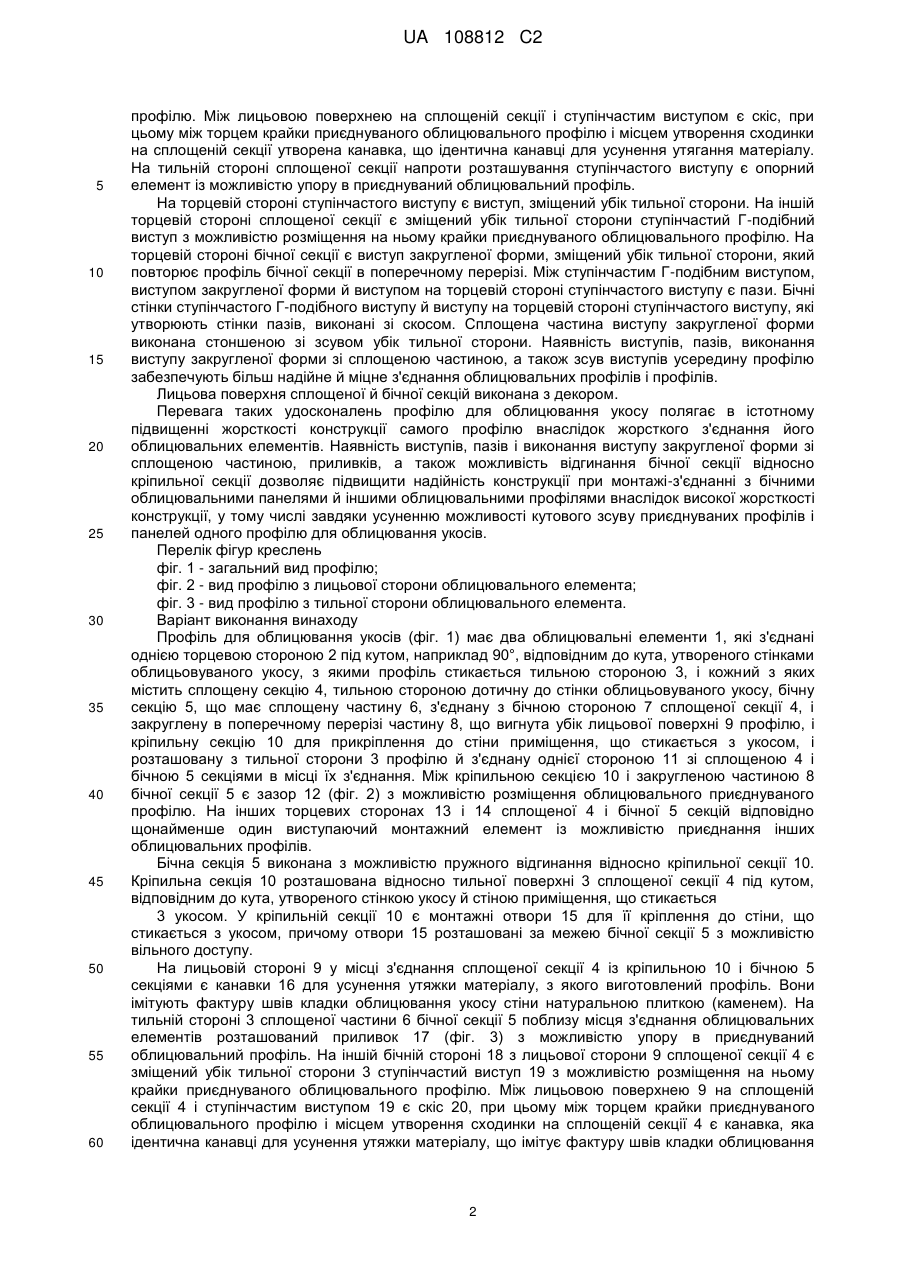

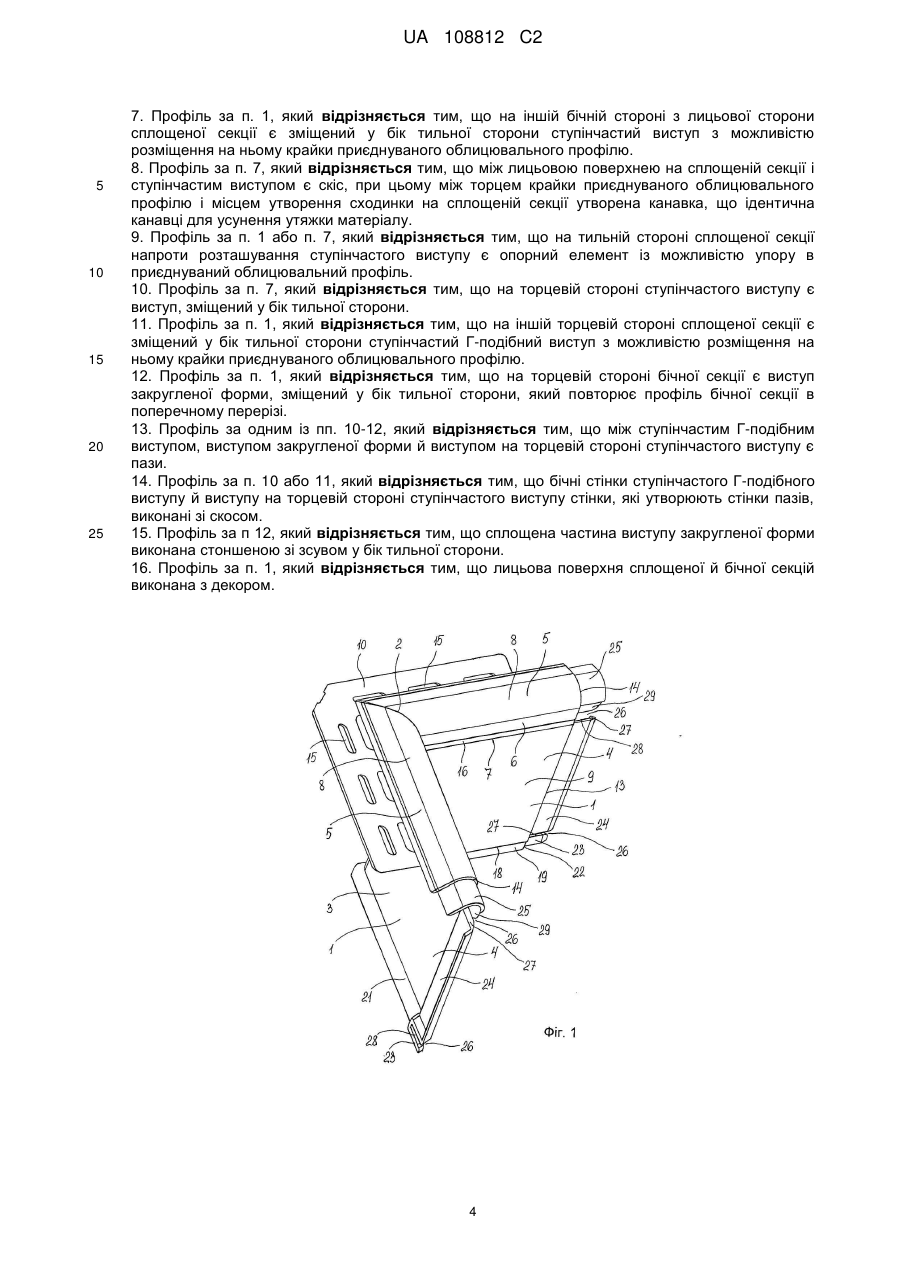

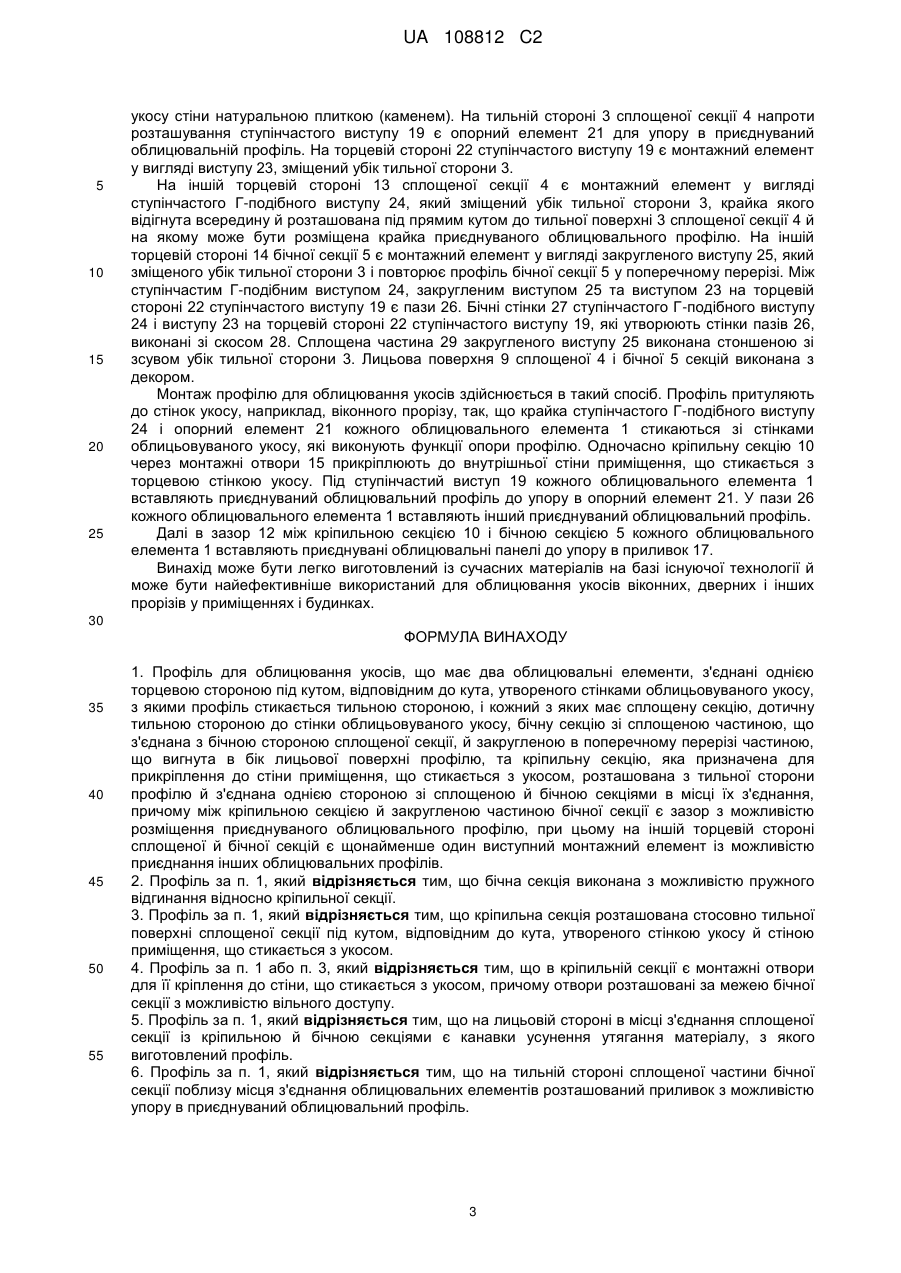

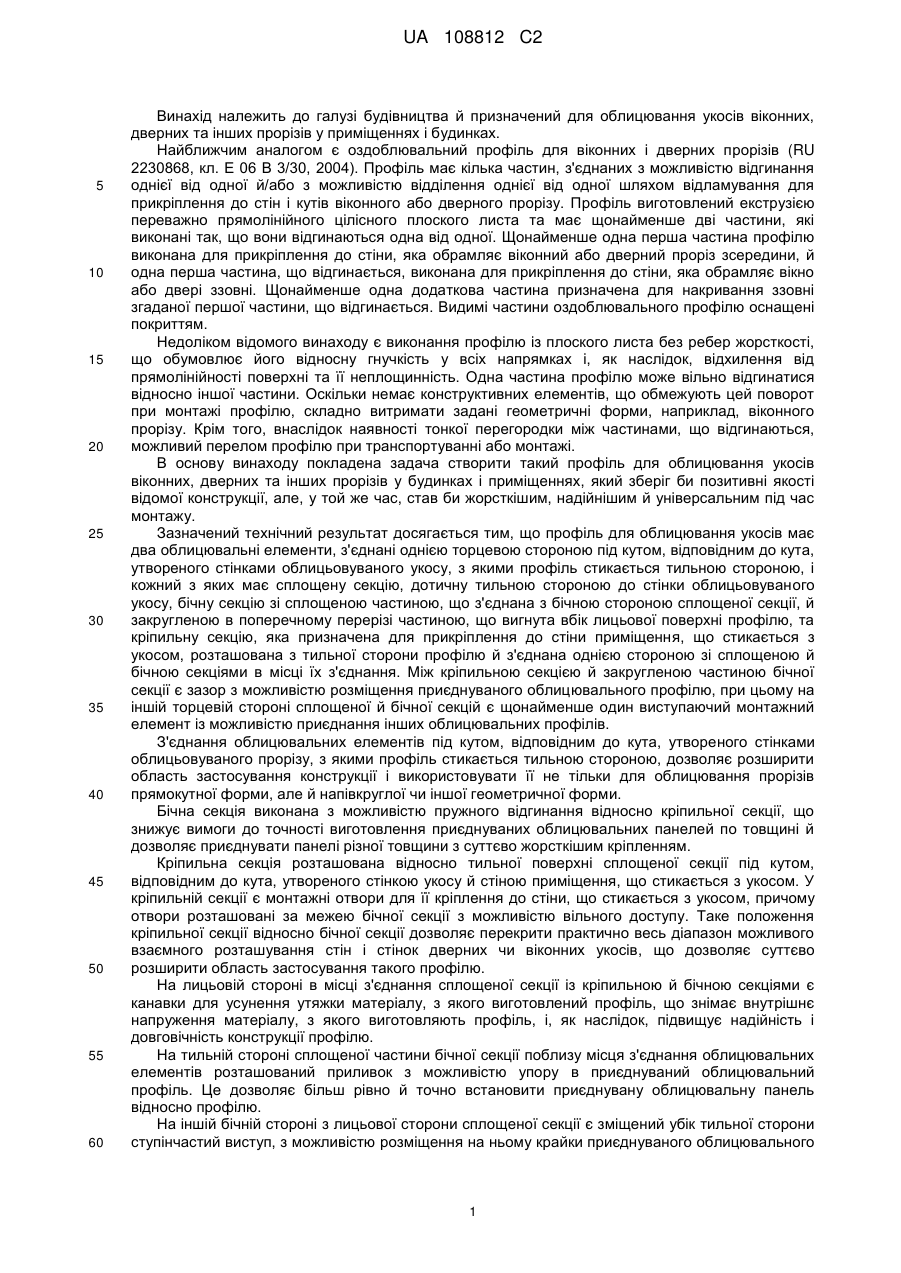

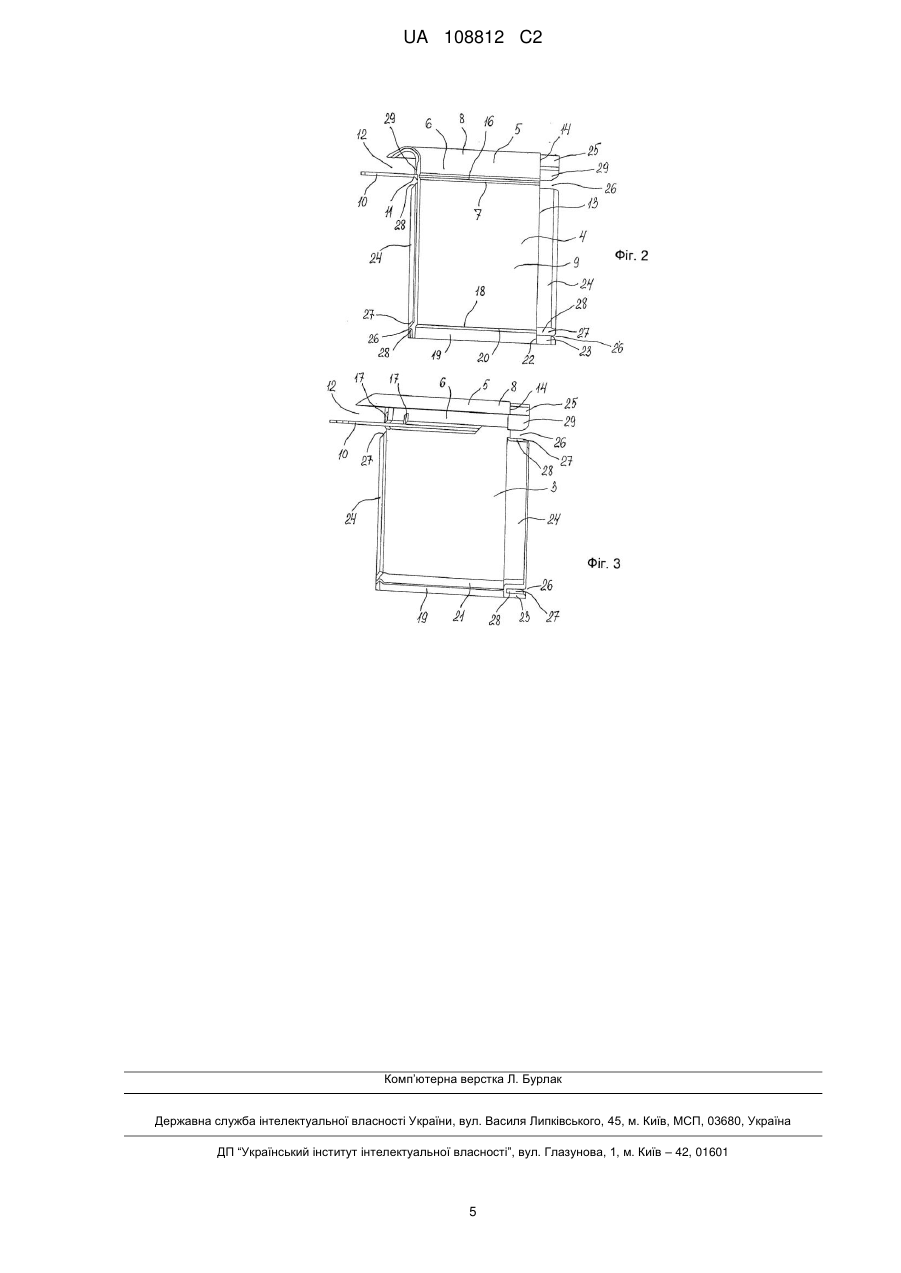

Реферат: Винахід належить до будівництва й призначений для облицювання укосів віконних, дверних та інших прорізів у приміщеннях і будинках. Профіль для облицювання укосів має два облицювальні елементи 1, з'єднані однією торцевою стороною 2 під кутом, відповідним до кута, утвореного стінками облицьовуваного укосу, з якими профіль стикається тильною стороною 3, Кожний елемент 1 має сплощену секцію 4, дотичну тильною стороною 3 до стінки облицьовуваного укосу, бічну секцію 5, що має сплощену частину 6, з'єднану з бічною стороною 7 сплощеної секції 4, закруглену в поперечному перерізі й вигнуту у бік лицьової поверхні 9 профілю частину 8, і секцію 10 для прикріплення до стіни приміщення, що стикається з укосом, яка розташована з тильної сторони 3 профілю й з'єднана однією стороною зі сплощеною 4 й бічною 5 секціями в місці їх з'єднання, причому між кріпильною секцією 10 і закругленою частиною 8 бічної секції 5 є зазор 12 з можливістю розміщення облицювального приєднуваного профілю. При цьому на інших торцевих сторонах 13 і 14 відповідно сплощеної 4 і бічної секцій 5 є щонайменше один виступний монтажний елемент із можливістю приєднання інших облицювальних профілів. UA 108812 C2 (12) UA 108812 C2 UA 108812 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва й призначений для облицювання укосів віконних, дверних та інших прорізів у приміщеннях і будинках. Найближчим аналогом є оздоблювальний профіль для віконних і дверних прорізів (RU 2230868, кл. Ε 06 В 3/30, 2004). Профіль має кілька частин, з'єднаних з можливістю відгинання однієї від одної й/або з можливістю відділення однієї від одної шляхом відламування для прикріплення до стін і кутів віконного або дверного прорізу. Профіль виготовлений екструзією переважно прямолінійного цілісного плоского листа та має щонайменше дві частини, які виконані так, що вони відгинаються одна від одної. Щонайменше одна перша частина профілю виконана для прикріплення до стіни, яка обрамляє віконний або дверний проріз зсередини, й одна перша частина, що відгинається, виконана для прикріплення до стіни, яка обрамляє вікно або двері ззовні. Щонайменше одна додаткова частина призначена для накривання ззовні згаданої першої частини, що відгинається. Видимі частини оздоблювального профілю оснащені покриттям. Недоліком відомого винаходу є виконання профілю із плоского листа без ребер жорсткості, що обумовлює його відносну гнучкість у всіх напрямках і, як наслідок, відхилення від прямолінійності поверхні та її неплощинність. Одна частина профілю може вільно відгинатися відносно іншої частини. Оскільки немає конструктивних елементів, що обмежують цей поворот при монтажі профілю, складно витримати задані геометричні форми, наприклад, віконного прорізу. Крім того, внаслідок наявності тонкої перегородки між частинами, що відгинаються, можливий перелом профілю при транспортуванні або монтажі. В основу винаходу покладена задача створити такий профіль для облицювання укосів віконних, дверних та інших прорізів у будинках і приміщеннях, який зберіг би позитивні якості відомої конструкції, але, у той же час, став би жорсткішим, надійнішим й універсальним під час монтажу. Зазначений технічний результат досягається тим, що профіль для облицювання укосів має два облицювальні елементи, з'єднані однією торцевою стороною під кутом, відповідним до кута, утвореного стінками облицьовуваного укосу, з якими профіль стикається тильною стороною, і кожний з яких має сплощену секцію, дотичну тильною стороною до стінки облицьовуваного укосу, бічну секцію зі сплощеною частиною, що з'єднана з бічною стороною сплощеної секції, й закругленою в поперечному перерізі частиною, що вигнута вбік лицьової поверхні профілю, та кріпильну секцію, яка призначена для прикріплення до стіни приміщення, що стикається з укосом, розташована з тильної сторони профілю й з'єднана однією стороною зі сплощеною й бічною секціями в місці їх з'єднання. Між кріпильною секцією й закругленою частиною бічної секції є зазор з можливістю розміщення приєднуваного облицювального профілю, при цьому на іншій торцевій стороні сплощеної й бічної секцій є щонайменше один виступаючий монтажний елемент із можливістю приєднання інших облицювальних профілів. З'єднання облицювальних елементів під кутом, відповідним до кута, утвореного стінками облицьовуваного прорізу, з якими профіль стикається тильною стороною, дозволяє розширити область застосування конструкції і використовувати її не тільки для облицювання прорізів прямокутноїформи, але й напівкруглої чи іншої геометричної форми. Бічна секція виконана з можливістю пружного відгинання відносно кріпильної секції, що знижує вимоги до точності виготовлення приєднуваних облицювальних панелей по товщині й дозволяє приєднувати панелі різної товщини з суттєво жорсткішим кріпленням. Кріпильна секція розташована відносно тильної поверхні сплощеної секції під кутом, відповідним до кута, утвореного стінкою укосу й стіною приміщення, що стикається з укосом. У кріпильній секції є монтажні отвори для її кріплення до стіни, що стикається з укосом, причому отвори розташовані за межею бічної секції з можливістю вільного доступу. Таке положення кріпильної секції відносно бічної секції дозволяє перекрити практично весь діапазон можливого взаємного розташування стін і стінок дверних чи віконних укосів, що дозволяє суттєво розширити область застосування такого профілю. На лицьовій стороні в місці з'єднання сплощеної секції із кріпильною й бічною секціями є канавки для усунення утяжки матеріалу, з якого виготовлений профіль, що знімає внутрішнє напруження матеріалу, з якого виготовляють профіль, і, як наслідок, підвищує надійність і довговічність конструкції профілю. На тильній стороні сплощеної частини бічної секції поблизу місця з'єднання облицювальних елементів розташований приливок з можливістю упору в приєднуваний облицювальний профіль. Це дозволяє більш рівно й точно встановити приєднувану облицювальну панель відносно профілю. На іншій бічній стороні з лицьової сторони сплощеної секції є зміщений убік тильної сторони ступінчастий виступ, з можливістю розміщення на ньому крайки приєднуваного облицювального 1 UA 108812 C2 5 10 15 20 25 30 35 40 45 50 55 60 профілю. Між лицьовою поверхнею на сплощеній секції і ступінчастим виступом є скіс, при цьому між торцем крайки приєднуваного облицювального профілю і місцем утворення сходинки на сплощеній секції утворена канавка, що ідентична канавці для усунення утягання матеріалу. На тильній стороні сплощеної секції напроти розташування ступінчастого виступу є опорний елемент із можливістю упору в приєднуваний облицювальний профіль. На торцевій стороні ступінчастого виступу є виступ, зміщений убік тильної сторони. На іншій торцевій стороні сплощеної секції є зміщений убік тильної сторони ступінчастий Г-подібний виступ з можливістю розміщення на ньому крайки приєднуваного облицювального профілю. На торцевій стороні бічної секції є виступ закругленої форми, зміщений убік тильної сторони, який повторює профіль бічної секції в поперечному перерізі. Між ступінчастим Г-подібним виступом, виступом закругленої форми й виступом на торцевій стороні ступінчастого виступу є пази. Бічні стінки ступінчастого Г-подібного виступу й виступу на торцевій стороні ступінчастого виступу, які утворюють стінки пазів, виконані зі скосом. Сплощена частина виступу закругленої форми виконана стоншеною зі зсувом убік тильної сторони. Наявність виступів, пазів, виконання виступу закругленої форми зі сплощеною частиною, а також зсув виступів усередину профілю забезпечують більш надійне й міцне з'єднання облицювальних профілів і профілів. Лицьова поверхня сплощеної й бічної секцій виконана з декором. Перевага таких удосконалень профілю для облицювання укосу полягає в істотному підвищенні жорсткості конструкції самого профілю внаслідок жорсткого з'єднання його облицювальних елементів. Наявність виступів, пазів і виконання виступу закругленої форми зі сплощеною частиною, приливків, а також можливість відгинання бічної секції відносно кріпильної секції дозволяє підвищити надійність конструкції при монтажі-з'єднанні з бічними облицювальними панелями й іншими облицювальними профілями внаслідок високої жорсткості конструкції, у тому числі завдяки усуненню можливості кутового зсуву приєднуваних профілів і панелей одного профілю для облицювання укосів. Перелік фігур креслень фіг. 1 - загальний вид профілю; фіг. 2 - вид профілю з лицьової сторони облицювального елемента; фіг. 3 - вид профілю з тильної сторони облицювального елемента. Варіант виконання винаходу Профіль для облицювання укосів (фіг. 1) має два облицювальні елементи 1, які з'єднані однією торцевою стороною 2 під кутом, наприклад 90°, відповідним до кута, утвореного стінками облицьовуваного укосу, з якими профіль стикається тильною стороною 3, і кожний з яких містить сплощену секцію 4, тильною стороною дотичну до стінки облицьовуваного укосу, бічну секцію 5, що має сплощену частину 6, з'єднану збічною стороною 7 сплощеної секції 4, і закруглену в поперечному перерізі частину 8, що вигнута убік лицьової поверхні 9 профілю, і кріпильну секцію 10 для прикріплення до стіни приміщення, що стикається з укосом, і розташовану з тильної сторони 3 профілю й з'єднану однієї стороною 11 зі сплощеною 4 і бічною 5 секціями в місці їх з'єднання. Між кріпильною секцією 10 і закругленою частиною 8 бічної секції 5 є зазор 12 (фіг. 2) з можливістю розміщення облицювального приєднуваного профілю. На інших торцевих сторонах 13 і 14 сплощеної 4 і бічної 5 секцій відповідно щонайменше один виступаючий монтажний елемент із можливістю приєднання інших облицювальних профілів. Бічна секція 5 виконана з можливістю пружного відгинання відносно кріпильної секції 10. Кріпильна секція 10 розташована відносно тильної поверхні 3 сплощеної секції 4 під кутом, відповідним до кута, утвореного стінкою укосу й стіною приміщення, що стикається 3 укосом. У кріпильній секції 10 є монтажні отвори 15 для її кріплення до стіни, що стикається з укосом, причому отвори 15 розташовані за межею бічної секції 5 з можливістю вільного доступу. На лицьовій стороні 9 у місці з'єднання сплощеної секції 4 із кріпильною 10 і бічною 5 секціями є канавки 16 для усунення утяжки матеріалу, з якого виготовлений профіль. Вони імітують фактуру швів кладки облицювання укосу стіни натуральною плиткою (каменем). На тильній стороні 3 сплощеної частини 6 бічної секції 5 поблизу місця з'єднання облицювальних елементів розташований приливок 17 (фіг. 3) з можливістю упору в приєднуваний облицювальний профіль. На іншій бічній стороні 18 з лицьової сторони 9 сплощеної секції 4 є зміщений убік тильної сторони 3 ступінчастий виступ 19 з можливістю розміщення на ньому крайки приєднуваного облицювального профілю. Між лицьовою поверхнею 9 на сплощеній секції 4 і ступінчастим виступом 19 є скіс 20, при цьому між торцем крайки приєднуваного облицювального профілю і місцем утворення сходинки на сплощеній секції 4 є канавка, яка ідентична канавці для усунення утяжки матеріалу, що імітує фактуру швів кладки облицювання 2 UA 108812 C2 5 10 15 20 25 укосу стіни натуральною плиткою (каменем). На тильній стороні 3 сплощеної секції 4 напроти розташування ступінчастого виступу 19 є опорний елемент 21 для упору в приєднуваний облицювальній профіль. На торцевій стороні 22 ступінчастого виступу 19 є монтажний елемент у вигляді виступу 23, зміщений убік тильної сторони 3. На іншій торцевій стороні 13 сплощеної секції 4 є монтажний елемент у вигляді ступінчастого Г-подібного виступу 24, який зміщений убік тильної сторони 3, крайка якого відігнута всередину й розташована під прямим кутом до тильної поверхні 3 сплощеної секції 4 й на якому може бути розміщена крайка приєднуваного облицювального профілю. На іншій торцевій стороні 14 бічної секції 5 є монтажний елемент у вигляді закругленого виступу 25, який зміщеного убік тильної сторони 3 і повторює профіль бічної секції 5 у поперечному перерізі. Між ступінчастим Г-подібним виступом 24, закругленим виступом 25 та виступом 23 на торцевій стороні 22 ступінчастого виступу 19 є пази 26. Бічні стінки 27 ступінчастого Г-подібного виступу 24 і виступу 23 на торцевій стороні 22 ступінчастого виступу 19, які утворюють стінки пазів 26, виконані зі скосом 28. Сплощена частина 29 закругленого виступу 25 виконана стоншеною зі зсувом убік тильної сторони 3. Лицьова поверхня 9 сплощеної 4 і бічної 5 секцій виконана з декором. Монтаж профілю для облицювання укосів здійснюється в такий спосіб. Профіль притуляють до стінок укосу, наприклад, віконного прорізу, так, що крайка ступінчастого Г-подібного виступу 24 і опорний елемент 21 кожного облицювального елемента 1 стикаються зі стінками облицьовуваного укосу, які виконують функції опори профілю. Одночасно кріпильну секцію 10 через монтажні отвори 15 прикріплюють до внутрішньої стіни приміщення, що стикається з торцевою стінкою укосу. Під ступінчастий виступ 19 кожного облицювального елемента 1 вставляють приєднуваний облицювальний профіль до упору в опорний елемент 21. У пази 26 кожного облицювального елемента 1 вставляють інший приєднуваний облицювальний профіль. Далі в зазор 12 між кріпильною секцією 10 і бічною секцією 5 кожного облицювального елемента 1 вставляють приєднувані облицювальні панелі до упору в приливок 17. Винахід може бути легко виготовлений із сучасних матеріалів на базі існуючої технології й може бути найефективніше використаний для облицювання укосів віконних, дверних і інших прорізів у приміщеннях і будинках. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Профіль для облицювання укосів, що має два облицювальні елементи, з'єднані однією торцевою стороною під кутом, відповідним до кута, утвореного стінками облицьовуваного укосу, з якими профіль стикається тильною стороною, і кожний з яких має сплощену секцію, дотичну тильною стороною до стінки облицьовуваного укосу, бічну секцію зі сплощеною частиною, що з'єднана з бічною стороною сплощеної секції, й закругленою в поперечному перерізі частиною, що вигнута в бік лицьової поверхні профілю, та кріпильну секцію, яка призначена для прикріплення до стіни приміщення, що стикається з укосом, розташована з тильної сторони профілю й з'єднана однією стороною зі сплощеною й бічною секціями в місці їх з'єднання, причому між кріпильною секцією й закругленою частиною бічної секції є зазор з можливістю розміщення приєднуваного облицювального профілю, при цьому на іншій торцевій стороні сплощеної й бічної секцій є щонайменше один виступний монтажний елемент із можливістю приєднання інших облицювальних профілів. 2. Профіль за п. 1, який відрізняється тим, що бічна секція виконана з можливістю пружного відгинання відносно кріпильної секції. 3. Профіль за п. 1, який відрізняється тим, що кріпильна секція розташована стосовно тильної поверхні сплощеної секції під кутом, відповідним до кута, утвореного стінкою укосу й стіною приміщення, що стикається з укосом. 4. Профіль за п. 1 або п. 3, який відрізняється тим, що в кріпильній секції є монтажні отвори для її кріплення до стіни, що стикається з укосом, причому отвори розташовані за межею бічної секції з можливістю вільного доступу. 5. Профіль за п. 1, який відрізняється тим, що на лицьовій стороні в місці з'єднання сплощеної секції із кріпильною й бічною секціями є канавки усунення утягання матеріалу, з якого виготовлений профіль. 6. Профіль за п. 1, який відрізняється тим, що на тильній стороні сплощеної частини бічної секції поблизу місця з'єднання облицювальних елементів розташований приливок з можливістю упору в приєднуваний облицювальний профіль. 3 UA 108812 C2 5 10 15 20 25 7. Профіль за п. 1, який відрізняється тим, що на іншій бічній стороні з лицьової сторони сплощеної секції є зміщений у бік тильної сторони ступінчастий виступ з можливістю розміщення на ньому крайки приєднуваного облицювального профілю. 8. Профіль за п. 7, який відрізняється тим, що між лицьовою поверхнею на сплощеній секції і ступінчастим виступом є скіс, при цьому між торцем крайки приєднуваного облицювального профілю і місцем утворення сходинки на сплощеній секції утворена канавка, що ідентична канавці для усунення утяжки матеріалу. 9. Профіль за п. 1 або п. 7, який відрізняється тим, що на тильній стороні сплощеної секції напроти розташування ступінчастого виступу є опорний елемент із можливістю упору в приєднуваний облицювальний профіль. 10. Профіль за п. 7, який відрізняється тим, що на торцевій стороні ступінчастого виступу є виступ, зміщений у бік тильної сторони. 11. Профіль за п. 1, який відрізняється тим, що на іншій торцевій стороні сплощеної секції є зміщений у бік тильної сторони ступінчастий Г-подібний виступ з можливістю розміщення на ньому крайки приєднуваного облицювального профілю. 12. Профіль за п. 1, який відрізняється тим, що на торцевій стороні бічної секції є виступ закругленої форми, зміщений у бік тильної сторони, який повторює профіль бічної секції в поперечному перерізі. 13. Профіль за одним із пп. 10-12, який відрізняється тим, що між ступінчастим Г-подібним виступом, виступом закругленої форми й виступом на торцевій стороні ступінчастого виступу є пази. 14. Профіль за п. 10 або 11, який відрізняється тим, що бічні стінки ступінчастого Г-подібного виступу й виступу на торцевій стороні ступінчастого виступу стінки, які утворюють стінки пазів, виконані зі скосом. 15. Профіль за п 12, який відрізняється тим, що сплощена частина виступу закругленої форми виконана стоншеною зі зсувом у бік тильної сторони. 16. Профіль за п. 1, який відрізняється тим, що лицьова поверхня сплощеної й бічної секцій виконана з декором. 4 UA 108812 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
