Затискач і опалубна система для бетонування, що має принаймні один затискач

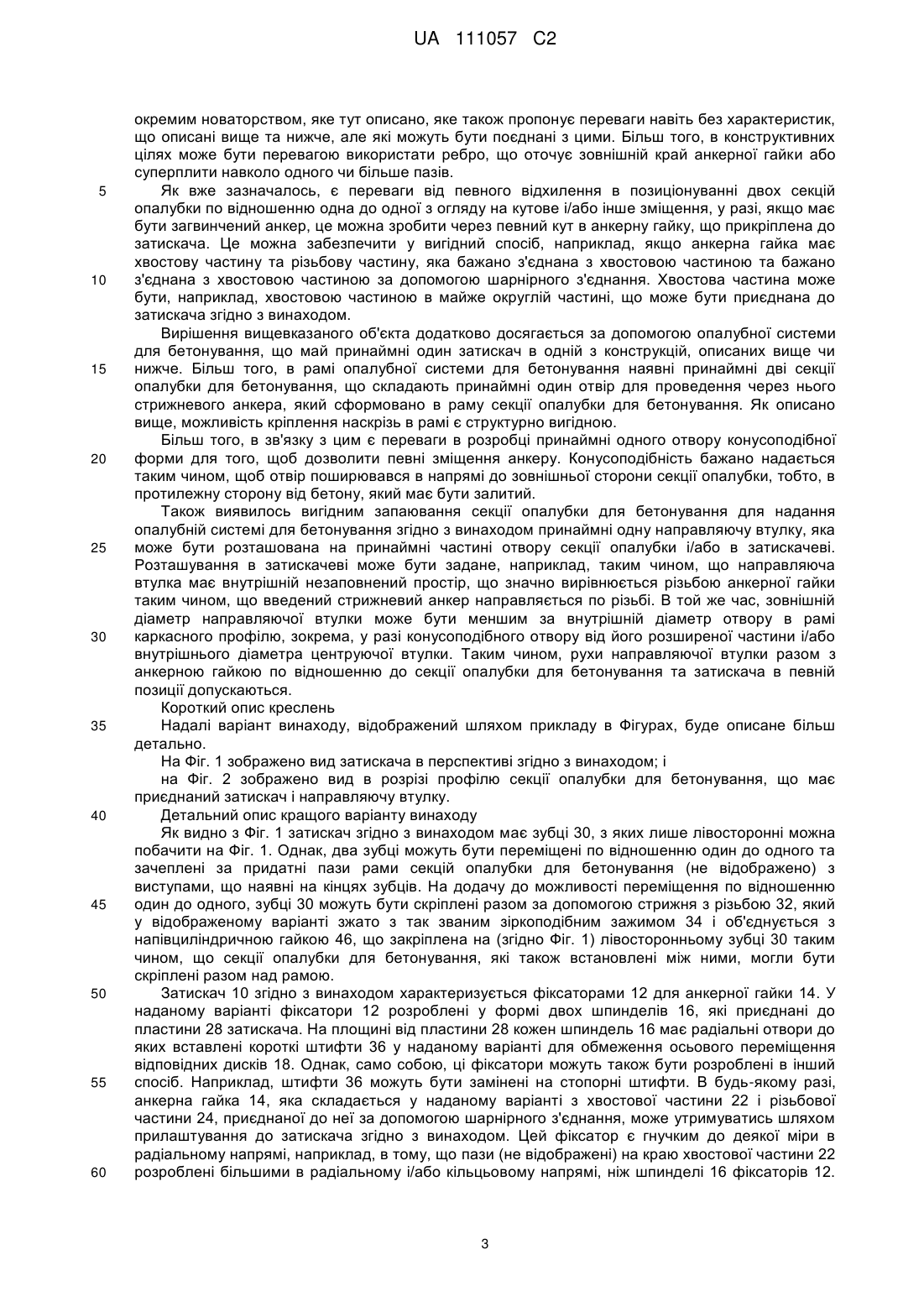

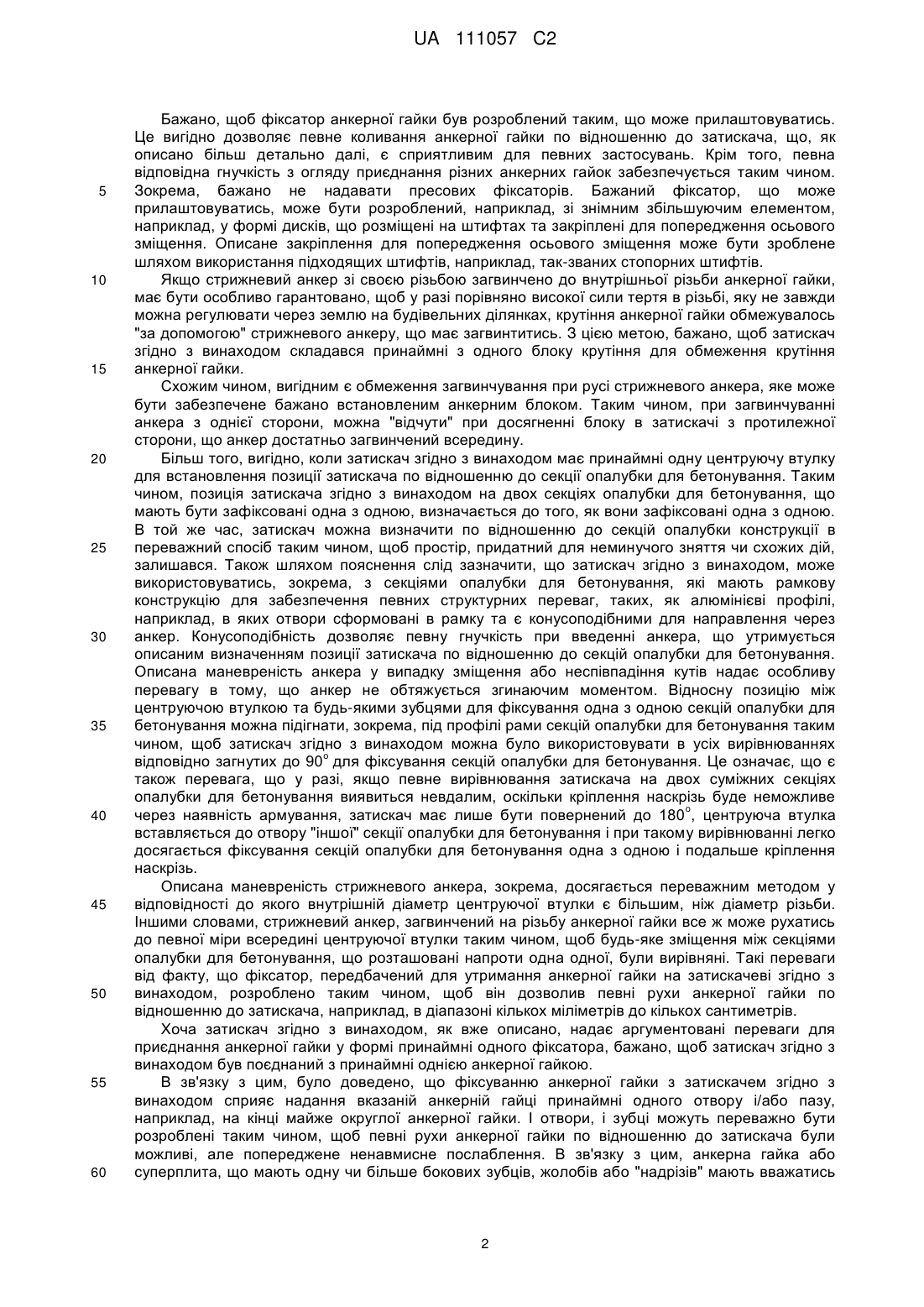

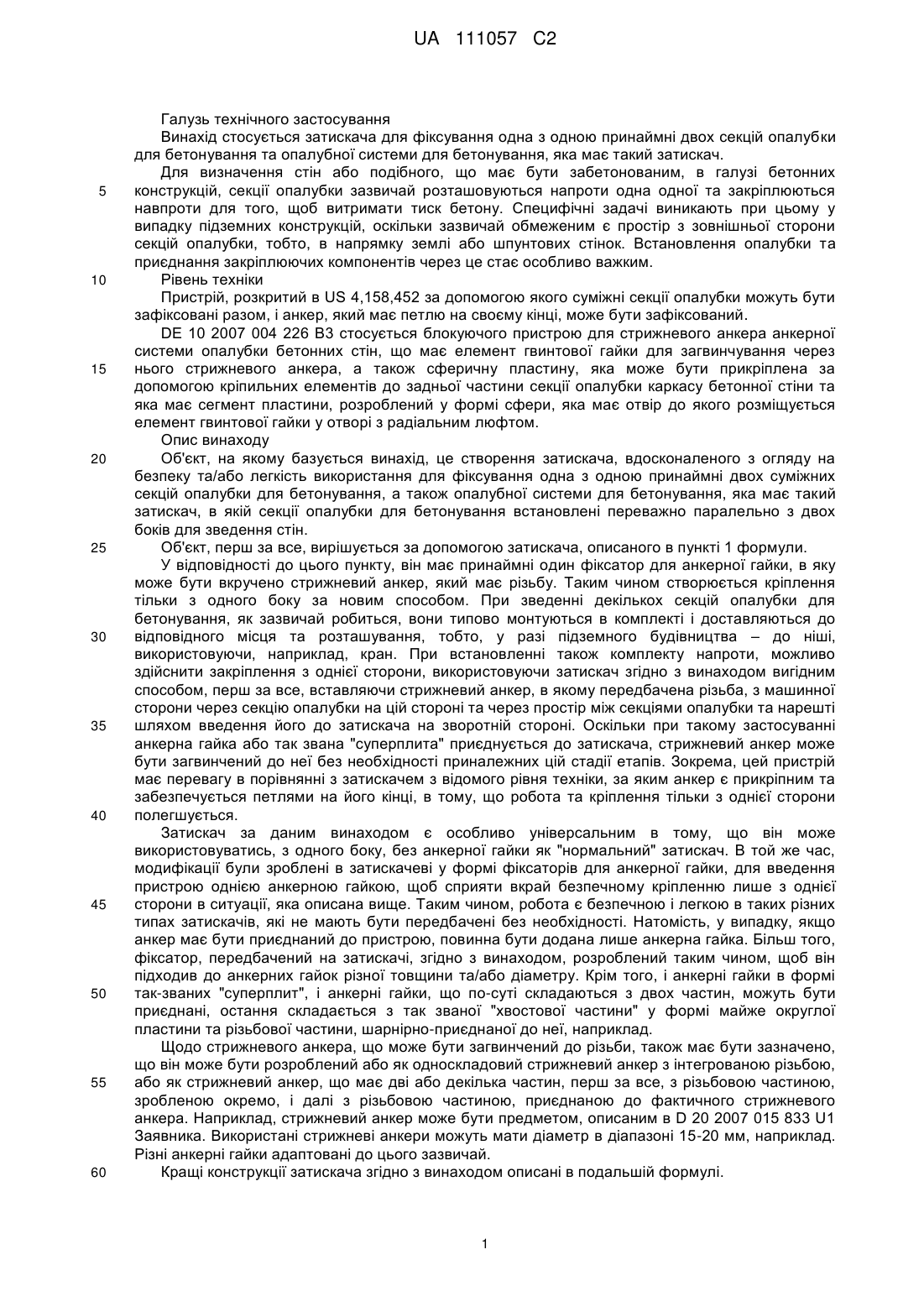

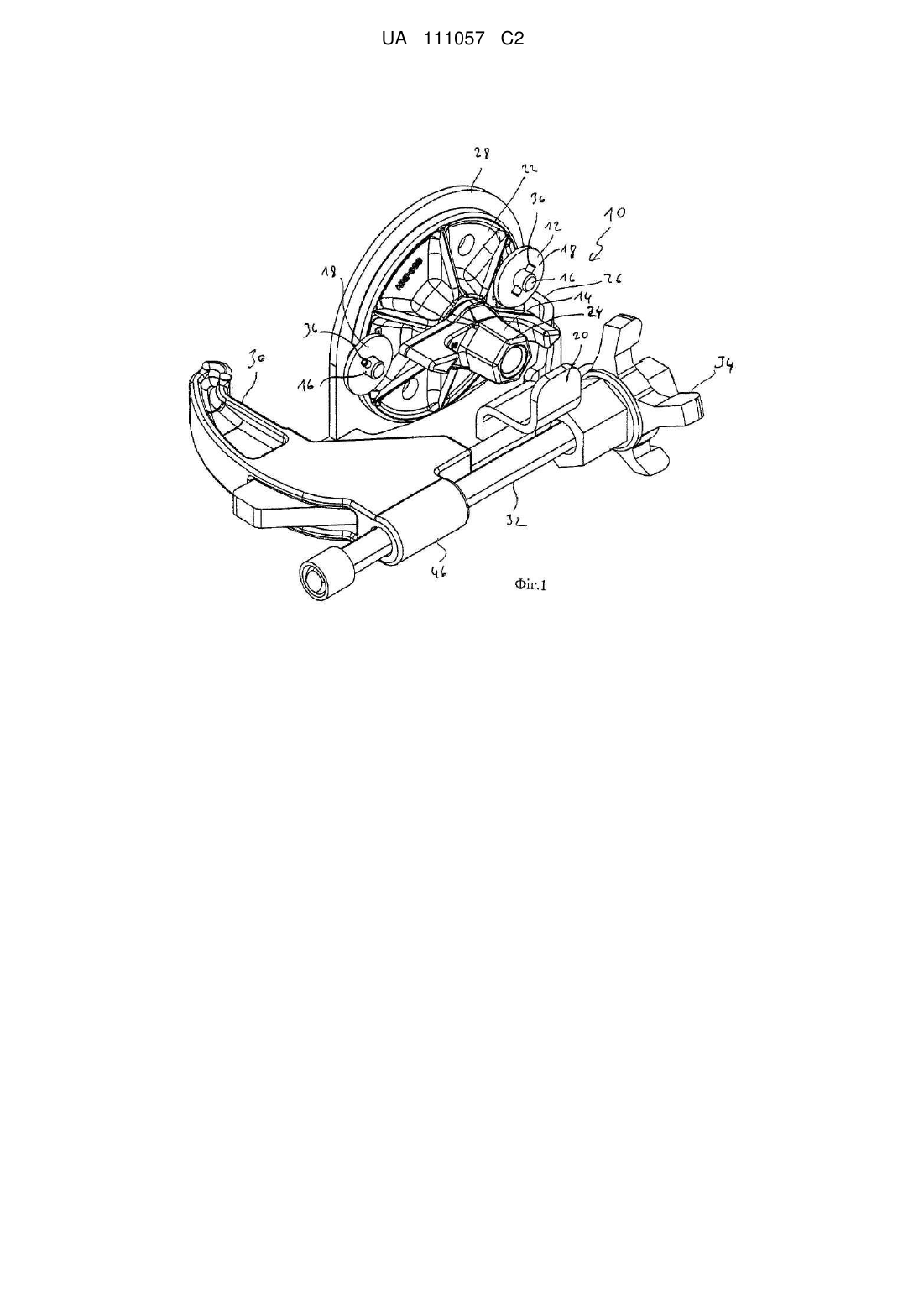

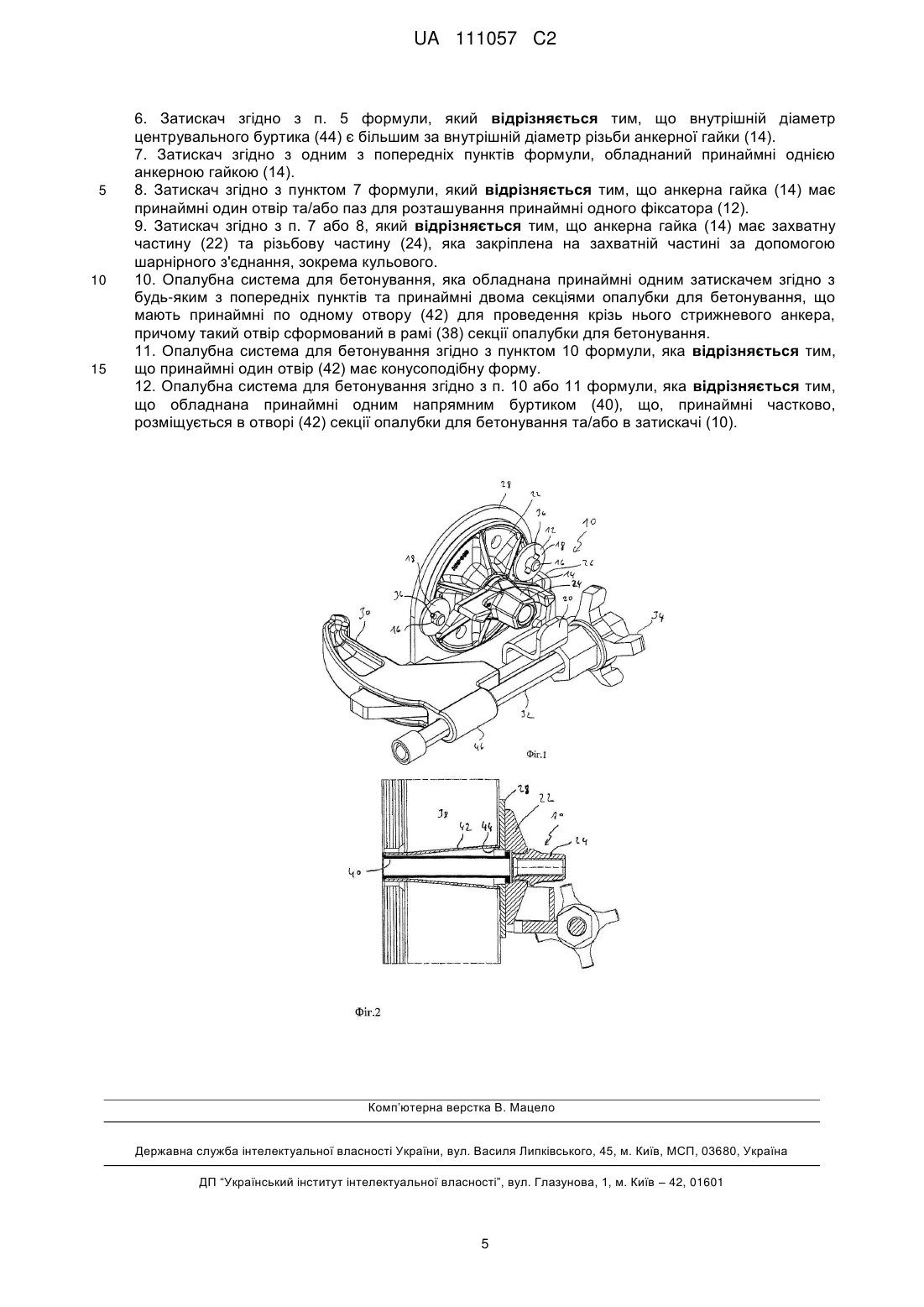

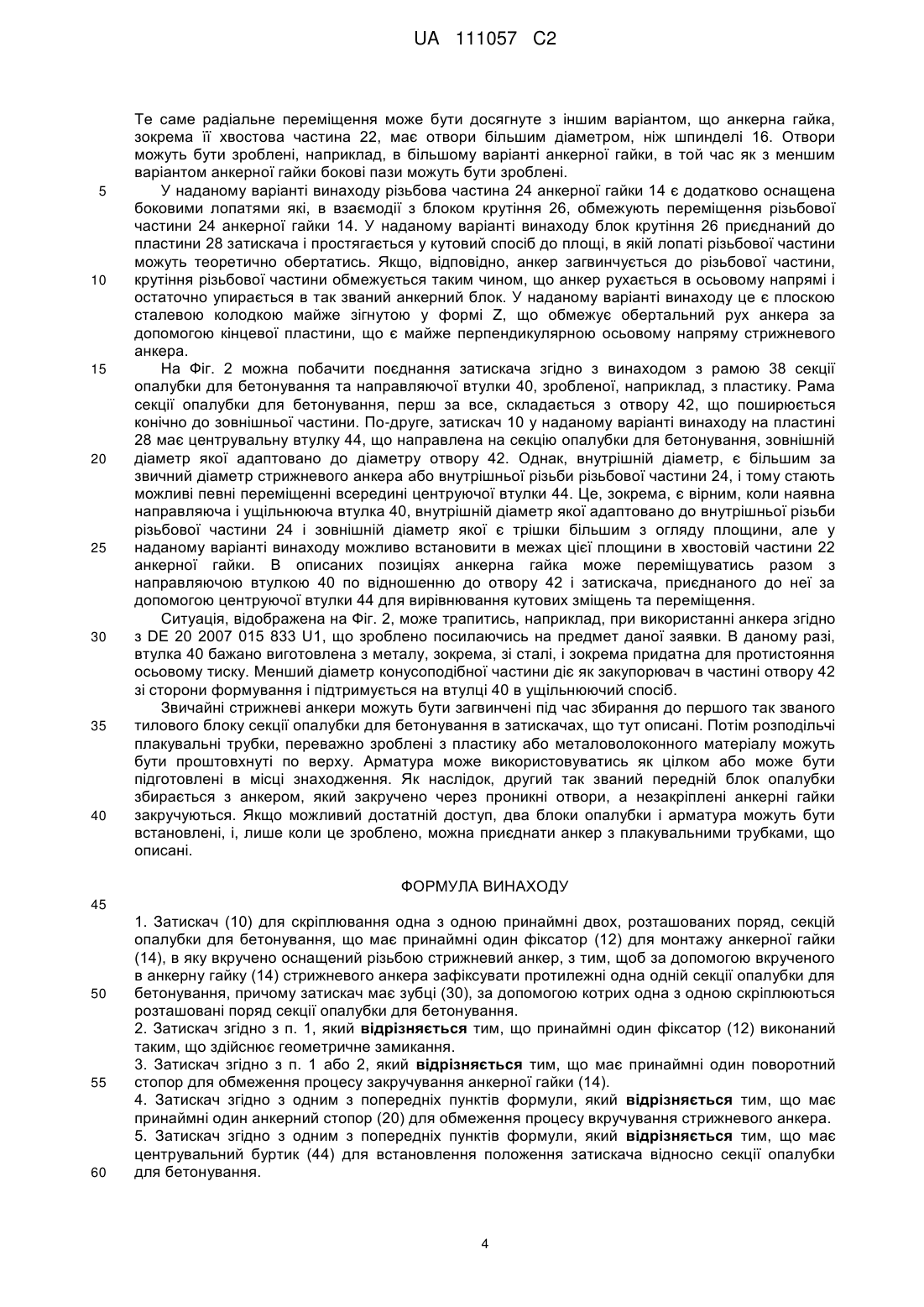

Реферат: Винахід стосується затискача (10) для фіксування одна з одною принаймні двох секцій опалубки для бетонування, що встановлені поряд, що має принаймні один фіксатор (12) для анкерної гайки (14), в яку може бути вкручено стрижневий анкер, який має різьбу. Винахід також стосується опалубної системи для бетонування, яка має принаймні один затискач і принаймні дві секції опалубки для бетонування, що мають принаймні один отвір для направлення через нього стрижневого анкера, де вказаний стрижневий анкер сформований в раму секції опалубки для бетонування. UA 111057 C2 (12) UA 111057 C2 UA 111057 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь технічного застосування Винахід стосується затискача для фіксування одна з одною принаймні двох секцій опалубки для бетонування та опалубної системи для бетонування, яка має такий затискач. Для визначення стін або подібного, що має бути забетонованим, в галузі бетонних конструкцій, секції опалубки зазвичай розташовуються напроти одна одної та закріплюються навпроти для того, щоб витримати тиск бетону. Специфічні задачі виникають при цьому у випадку підземних конструкцій, оскільки зазвичай обмеженим є простір з зовнішньої сторони секцій опалубки, тобто, в напрямку землі або шпунтових стінок. Встановлення опалубки та приєднання закріплюючих компонентів через це стає особливо важким. Рівень техніки Пристрій, розкритий в US 4,158,452 за допомогою якого суміжні секції опалубки можуть бути зафіксовані разом, і анкер, який має петлю на своєму кінці, може бути зафіксований. DE 10 2007 004 226 B3 стосується блокуючого пристрою для стрижневого анкера анкерної системи опалубки бетонних стін, що має елемент гвинтової гайки для загвинчування через нього стрижневого анкера, а також сферичну пластину, яка може бути прикріплена за допомогою кріпильних елементів до задньої частини секції опалубки каркасу бетонної стіни та яка має сегмент пластини, розроблений у формі сфери, яка має отвір до якого розміщується елемент гвинтової гайки у отворі з радіальним люфтом. Опис винаходу Об'єкт, на якому базується винахід, це створення затискача, вдосконаленого з огляду на безпеку та/або легкість використання для фіксування одна з одною принаймні двох суміжних секцій опалубки для бетонування, а також опалубної системи для бетонування, яка має такий затискач, в якій секції опалубки для бетонування встановлені переважно паралельно з двох боків для зведення стін. Об'єкт, перш за все, вирішується за допомогою затискача, описаного в пункті 1 формули. У відповідності до цього пункту, він має принаймні один фіксатор для анкерної гайки, в яку може бути вкручено стрижневий анкер, який має різьбу. Таким чином створюється кріплення тільки з одного боку за новим способом. При зведенні декількох секцій опалубки для бетонування, як зазвичай робиться, вони типово монтуються в комплекті і доставляються до відповідного місця та розташування, тобто, у разі підземного будівництва – до ніші, використовуючи, наприклад, кран. При встановленні також комплекту напроти, можливо здійснити закріплення з однієї сторони, використовуючи затискач згідно з винаходом вигідним способом, перш за все, вставляючи стрижневий анкер, в якому передбачена різьба, з машинної сторони через секцію опалубки на цій стороні та через простір між секціями опалубки та нарешті шляхом введення його до затискача на зворотній стороні. Оскільки при такому застосуванні анкерна гайка або так звана "суперплита" приєднується до затискача, стрижневий анкер може бути загвинчений до неї без необхідності приналежних цій стадії етапів. Зокрема, цей пристрій має перевагу в порівнянні з затискачем з відомого рівня техніки, за яким анкер є прикріпним та забезпечується петлями на його кінці, в тому, що робота та кріплення тільки з однієї сторони полегшується. Затискач за даним винаходом є особливо універсальним в тому, що він може використовуватись, з одного боку, без анкерної гайки як "нормальний" затискач. В той же час, модифікації були зроблені в затискачеві у формі фіксаторів для анкерної гайки, для введення пристрою однією анкерною гайкою, щоб сприяти вкрай безпечному кріпленню лише з однієї сторони в ситуації, яка описана вище. Таким чином, робота є безпечною і легкою в таких різних типах затискачів, які не мають бути передбачені без необхідності. Натомість, у випадку, якщо анкер має бути приєднаний до пристрою, повинна бути додана лише анкерна гайка. Більш того, фіксатор, передбачений на затискачі, згідно з винаходом, розроблений таким чином, щоб він підходив до анкерних гайок різної товщини та/або діаметру. Крім того, і анкерні гайки в формі так-званих "суперплит", і анкерні гайки, що по-суті складаються з двох частин, можуть бути приєднані, остання складається з так званої "хвостової частини" у формі майже округлої пластини та різьбової частини, шарнірно-приєднаної до неї, наприклад. Щодо стрижневого анкера, що може бути загвинчений до різьби, також має бути зазначено, що він може бути розроблений або як односкладовий стрижневий анкер з інтегрованою різьбою, або як стрижневий анкер, що має дві або декілька частин, перш за все, з різьбовою частиною, зробленою окремо, і далі з різьбовою частиною, приєднаною до фактичного стрижневого анкера. Наприклад, стрижневий анкер може бути предметом, описаним в D 20 2007 015 833 U1 Заявника. Використані стрижневі анкери можуть мати діаметр в діапазоні 15-20 мм, наприклад. Різні анкерні гайки адаптовані до цього зазвичай. Кращі конструкції затискача згідно з винаходом описані в подальшій формулі. 1 UA 111057 C2 5 10 15 20 25 30 35 40 45 50 55 60 Бажано, щоб фіксатор анкерної гайки був розроблений таким, що може прилаштовуватись. Це вигідно дозволяє певне коливання анкерної гайки по відношенню до затискача, що, як описано більш детально далі, є сприятливим для певних застосувань. Крім того, певна відповідна гнучкість з огляду приєднання різних анкерних гайок забезпечується таким чином. Зокрема, бажано не надавати пресових фіксаторів. Бажаний фіксатор, що може прилаштовуватись, може бути розроблений, наприклад, зі знімним збільшуючим елементом, наприклад, у формі дисків, що розміщені на штифтах та закріплені для попередження осьового зміщення. Описане закріплення для попередження осьового зміщення може бути зроблене шляхом використання підходящих штифтів, наприклад, так-званих стопорних штифтів. Якщо стрижневий анкер зі своєю різьбою загвинчено до внутрішньої різьби анкерної гайки, має бути особливо гарантовано, щоб у разі порівняно високої сили тертя в різьбі, яку не завжди можна регулювати через землю на будівельних ділянках, крутіння анкерної гайки обмежувалось "за допомогою" стрижневого анкеру, що має загвинтитись. З цією метою, бажано, щоб затискач згідно з винаходом складався принаймні з одного блоку крутіння для обмеження крутіння анкерної гайки. Схожим чином, вигідним є обмеження загвинчування при русі стрижневого анкера, яке може бути забезпечене бажано встановленим анкерним блоком. Таким чином, при загвинчуванні анкера з однієї сторони, можна "відчути" при досягненні блоку в затискачі з протилежної сторони, що анкер достатньо загвинчений всередину. Більш того, вигідно, коли затискач згідно з винаходом має принаймні одну центруючу втулку для встановлення позиції затискача по відношенню до секції опалубки для бетонування. Таким чином, позиція затискача згідно з винаходом на двох секціях опалубки для бетонування, що мають бути зафіксовані одна з одною, визначається до того, як вони зафіксовані одна з одною. В той же час, затискач можна визначити по відношенню до секцій опалубки конструкції в переважний спосіб таким чином, щоб простір, придатний для неминучого зняття чи схожих дій, залишався. Також шляхом пояснення слід зазначити, що затискач згідно з винаходом, може використовуватись, зокрема, з секціями опалубки для бетонування, які мають рамкову конструкцію для забезпечення певних структурних переваг, таких, як алюмінієві профілі, наприклад, в яких отвори сформовані в рамку та є конусоподібними для направлення через анкер. Конусоподібність дозволяє певну гнучкість при введенні анкера, що утримується описаним визначенням позиції затискача по відношенню до секцій опалубки для бетонування. Описана маневреність анкера у випадку зміщення або неспівпадіння кутів надає особливу перевагу в тому, що анкер не обтяжується згинаючим моментом. Відносну позицію між центруючою втулкою та будь-якими зубцями для фіксування одна з одною секцій опалубки для бетонування можна підігнати, зокрема, під профілі рами секцій опалубки для бетонування таким чином, щоб затискач згідно з винаходом можна було використовувати в усіх вирівнюваннях о відповідно загнутих до 90 для фіксування секцій опалубки для бетонування. Це означає, що є також перевага, що у разі, якщо певне вирівнювання затискача на двох суміжних секціях опалубки для бетонування виявиться невдалим, оскільки кріплення наскрізь буде неможливе о через наявність армування, затискач має лише бути повернений до 180 , центруюча втулка вставляється до отвору "іншої" секції опалубки для бетонування і при такому вирівнюванні легко досягається фіксування секцій опалубки для бетонування одна з одною і подальше кріплення наскрізь. Описана маневреність стрижневого анкера, зокрема, досягається переважним методом у відповідності до якого внутрішній діаметр центруючої втулки є більшим, ніж діаметр різьби. Іншими словами, стрижневий анкер, загвинчений на різьбу анкерної гайки все ж може рухатись до певної міри всередині центруючої втулки таким чином, щоб будь-яке зміщення між секціями опалубки для бетонування, що розташовані напроти одна одної, були вирівняні. Такі переваги від факту, що фіксатор, передбачений для утримання анкерної гайки на затискачеві згідно з винаходом, розроблено таким чином, щоб він дозволив певні рухи анкерної гайки по відношенню до затискача, наприклад, в діапазоні кількох міліметрів до кількох сантиметрів. Хоча затискач згідно з винаходом, як вже описано, надає аргументовані переваги для приєднання анкерної гайки у формі принаймні одного фіксатора, бажано, щоб затискач згідно з винаходом був поєднаний з принаймні однією анкерної гайкою. В зв'язку з цим, було доведено, що фіксуванню анкерної гайки з затискачем згідно з винаходом сприяє надання вказаній анкерній гайці принаймні одного отвору і/або пазу, наприклад, на кінці майже округлої анкерної гайки. І отвори, і зубці можуть переважно бути розроблені таким чином, щоб певні рухи анкерної гайки по відношенню до затискача були можливі, але попереджене ненавмисне послаблення. В зв'язку з цим, анкерна гайка або суперплита, що мають одну чи більше бокових зубців, жолобів або "надрізів" мають вважатись 2 UA 111057 C2 5 10 15 20 25 30 35 40 45 50 55 60 окремим новаторством, яке тут описано, яке також пропонує переваги навіть без характеристик, що описані вище та нижче, але які можуть бути поєднані з цими. Більш того, в конструктивних цілях може бути перевагою використати ребро, що оточує зовнішній край анкерної гайки або суперплити навколо одного чи більше пазів. Як вже зазначалось, є переваги від певного відхилення в позиціонуванні двох секцій опалубки по відношенню одна до одної з огляду на кутове і/або інше зміщення, у разі, якщо має бути загвинчений анкер, це можна зробити через певний кут в анкерну гайку, що прикріплена до затискача. Це можна забезпечити у вигідний спосіб, наприклад, якщо анкерна гайка має хвостову частину та різьбову частину, яка бажано з'єднана з хвостовою частиною та бажано з'єднана з хвостовою частиною за допомогою шарнірного з'єднання. Хвостова частина може бути, наприклад, хвостовою частиною в майже округлій частині, що може бути приєднана до затискача згідно з винаходом. Вирішення вищевказаного об'єкта додатково досягається за допомогою опалубної системи для бетонування, що май принаймні один затискач в одній з конструкцій, описаних вище чи нижче. Більш того, в рамі опалубної системи для бетонування наявні принаймні дві секції опалубки для бетонування, що складають принаймні один отвір для проведення через нього стрижневого анкера, який сформовано в раму секції опалубки для бетонування. Як описано вище, можливість кріплення наскрізь в рамі є структурно вигідною. Більш того, в зв'язку з цим є переваги в розробці принаймні одного отвору конусоподібної форми для того, щоб дозволити певні зміщення анкеру. Конусоподібність бажано надається таким чином, щоб отвір поширювався в напрямі до зовнішньої сторони секції опалубки, тобто, в протилежну сторону від бетону, який має бути залитий. Також виявилось вигідним запаювання секції опалубки для бетонування для надання опалубній системі для бетонування згідно з винаходом принаймні одну направляючу втулку, яка може бути розташована на принаймні частині отвору секції опалубки і/або в затискачеві. Розташування в затискачеві може бути задане, наприклад, таким чином, що направляюча втулка має внутрішній незаповнений простір, що значно вирівнюється різьбою анкерної гайки таким чином, що введений стрижневий анкер направляється по різьбі. В той же час, зовнішній діаметр направляючої втулки може бути меншим за внутрішній діаметр отвору в рамі каркасного профілю, зокрема, у разі конусоподібного отвору від його розширеної частини і/або внутрішнього діаметра центруючої втулки. Таким чином, рухи направляючої втулки разом з анкерною гайкою по відношенню до секції опалубки для бетонування та затискача в певній позиції допускаються. Короткий опис креслень Надалі варіант винаходу, відображений шляхом прикладу в Фігурах, буде описане більш детально. На Фіг. 1 зображено вид затискача в перспективі згідно з винаходом; і на Фіг. 2 зображено вид в розрізі профілю секції опалубки для бетонування, що має приєднаний затискач і направляючу втулку. Детальний опис кращого варіанту винаходу Як видно з Фіг. 1 затискач згідно з винаходом має зубці 30, з яких лише лівосторонні можна побачити на Фіг. 1. Однак, два зубці можуть бути переміщені по відношенню один до одного та зачеплені за придатні пази рами секцій опалубки для бетонування (не відображено) з виступами, що наявні на кінцях зубців. На додачу до можливості переміщення по відношенню один до одного, зубці 30 можуть бути скріплені разом за допомогою стрижня з різьбою 32, який у відображеному варіанті зжато з так званим зіркоподібним зажимом 34 і об'єднується з напівциліндричною гайкою 46, що закріплена на (згідно Фіг. 1) лівосторонньому зубці 30 таким чином, що секції опалубки для бетонування, які також встановлені між ними, могли бути скріплені разом над рамою. Затискач 10 згідно з винаходом характеризується фіксаторами 12 для анкерної гайки 14. У наданому варіанті фіксатори 12 розроблені у формі двох шпинделів 16, які приєднані до пластини 28 затискача. На площині від пластини 28 кожен шпиндель 16 має радіальні отвори до яких вставлені короткі штифти 36 у наданому варіанті для обмеження осьового переміщення відповідних дисків 18. Однак, само собою, ці фіксатори можуть також бути розроблені в інший спосіб. Наприклад, штифти 36 можуть бути замінені на стопорні штифти. В будь-якому разі, анкерна гайка 14, яка складається у наданому варіанті з хвостової частини 22 і різьбової частини 24, приєднаної до неї за допомогою шарнірного з'єднання, може утримуватись шляхом прилаштування до затискача згідно з винаходом. Цей фіксатор є гнучким до деякої міри в радіальному напрямі, наприклад, в тому, що пази (не відображені) на краю хвостової частини 22 розроблені більшими в радіальному і/або кільцьовому напрямі, ніж шпинделі 16 фіксаторів 12. 3 UA 111057 C2 5 10 15 20 25 30 35 40 Те саме радіальне переміщення може бути досягнуте з іншим варіантом, що анкерна гайка, зокрема її хвостова частина 22, має отвори більшим діаметром, ніж шпинделі 16. Отвори можуть бути зроблені, наприклад, в більшому варіанті анкерної гайки, в той час як з меншим варіантом анкерної гайки бокові пази можуть бути зроблені. У наданому варіанті винаходу різьбова частина 24 анкерної гайки 14 є додатково оснащена боковими лопатями які, в взаємодії з блоком крутіння 26, обмежують переміщення різьбової частини 24 анкерної гайки 14. У наданому варіанті винаходу блок крутіння 26 приєднаний до пластини 28 затискача і простягається у кутовий спосіб до площі, в якій лопаті різьбової частини можуть теоретично обертатись. Якщо, відповідно, анкер загвинчується до різьбової частини, крутіння різьбової частини обмежується таким чином, що анкер рухається в осьовому напрямі і остаточно упирається в так званий анкерний блок. У наданому варіанті винаходу це є плоскою сталевою колодкою майже зігнутою у формі Z, що обмежує обертальний рух анкера за допомогою кінцевої пластини, що є майже перпендикулярною осьовому напряму стрижневого анкера. На Фіг. 2 можна побачити поєднання затискача згідно з винаходом з рамою 38 секції опалубки для бетонування та направляючої втулки 40, зробленої, наприклад, з пластику. Рама секції опалубки для бетонування, перш за все, складається з отвору 42, що поширюється конічно до зовнішньої частини. По-друге, затискач 10 у наданому варіанті винаходу на пластині 28 має центрувальну втулку 44, що направлена на секцію опалубки для бетонування, зовнішній діаметр якої адаптовано до діаметру отвору 42. Однак, внутрішній діаметр, є більшим за звичний діаметр стрижневого анкера або внутрішньої різьби різьбової частини 24, і тому стають можливі певні переміщенні всередині центруючої втулки 44. Це, зокрема, є вірним, коли наявна направляюча і ущільнююча втулка 40, внутрішній діаметр якої адаптовано до внутрішньої різьби різьбової частини 24 і зовнішній діаметр якої є трішки більшим з огляду площини, але у наданому варіанті винаходу можливо встановити в межах цієї площини в хвостовій частини 22 анкерної гайки. В описаних позиціях анкерна гайка може переміщуватись разом з направляючою втулкою 40 по відношенню до отвору 42 і затискача, приєднаного до неї за допомогою центруючої втулки 44 для вирівнювання кутових зміщень та переміщення. Ситуація, відображена на Фіг. 2, може трапитись, наприклад, при використанні анкера згідно з DE 20 2007 015 833 U1, що зроблено посилаючись на предмет даної заявки. В даному разі, втулка 40 бажано виготовлена з металу, зокрема, зі сталі, і зокрема придатна для протистояння осьовому тиску. Менший діаметр конусоподібної частини діє як закупорювач в частині отвору 42 зі сторони формування і підтримується на втулці 40 в ущільнюючий спосіб. Звичайні стрижневі анкери можуть бути загвинчені під час збирання до першого так званого тилового блоку секції опалубки для бетонування в затискачах, що тут описані. Потім розподільчі плакувальні трубки, переважно зроблені з пластику або металоволоконного матеріалу можуть бути проштовхнуті по верху. Арматура може використовуватись як цілком або може бути підготовлені в місці знаходження. Як наслідок, другий так званий передній блок опалубки збирається з анкером, який закручено через проникні отвори, а незакріплені анкерні гайки закручуються. Якщо можливий достатній доступ, два блоки опалубки і арматура можуть бути встановлені, і, лише коли це зроблено, можна приєднати анкер з плакувальними трубками, що описані. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Затискач (10) для скріплювання одна з одною принаймні двох, розташованих поряд, секцій опалубки для бетонування, що має принаймні один фіксатор (12) для монтажу анкерної гайки (14), в яку вкручено оснащений різьбою стрижневий анкер, з тим, щоб за допомогою вкрученого в анкерну гайку (14) стрижневого анкера зафіксувати протилежні одна одній секції опалубки для бетонування, причому затискач має зубці (30), за допомогою котрих одна з одною скріплюються розташовані поряд секції опалубки для бетонування. 2. Затискач згідно з п. 1, який відрізняється тим, що принаймні один фіксатор (12) виконаний таким, що здійснює геометричне замикання. 3. Затискач згідно з п. 1 або 2, який відрізняється тим, що має принаймні один поворотний стопор для обмеження процесу закручування анкерної гайки (14). 4. Затискач згідно з одним з попередніх пунктів формули, який відрізняється тим, що має принаймні один анкерний стопор (20) для обмеження процесу вкручування стрижневого анкера. 5. Затискач згідно з одним з попередніх пунктів формули, який відрізняється тим, що має центрувальний буртик (44) для встановлення положення затискача відносно секції опалубки для бетонування. 4 UA 111057 C2 5 10 15 6. Затискач згідно з п. 5 формули, який відрізняється тим, що внутрішній діаметр центрувального буртика (44) є більшим за внутрішній діаметр різьби анкерної гайки (14). 7. Затискач згідно з одним з попередніх пунктів формули, обладнаний принаймні однією анкерною гайкою (14). 8. Затискач згідно з пунктом 7 формули, який відрізняється тим, що анкерна гайка (14) має принаймні один отвір та/або паз для розташування принаймні одного фіксатора (12). 9. Затискач згідно з п. 7 або 8, який відрізняється тим, що анкерна гайка (14) має захватну частину (22) та різьбову частину (24), яка закріплена на захватній частині за допомогою шарнірного з'єднання, зокрема кульового. 10. Опалубна система для бетонування, яка обладнана принаймні одним затискачем згідно з будь-яким з попередніх пунктів та принаймні двома секціями опалубки для бетонування, що мають принаймні по одному отвору (42) для проведення крізь нього стрижневого анкера, причому такий отвір сформований в рамі (38) секції опалубки для бетонування. 11. Опалубна система для бетонування згідно з пунктом 10 формули, яка відрізняється тим, що принаймні один отвір (42) має конусоподібну форму. 12. Опалубна система для бетонування згідно з п. 10 або 11 формули, яка відрізняється тим, що обладнана принаймні одним напрямним буртиком (40), що, принаймні частково, розміщується в отворі (42) секції опалубки для бетонування та/або в затискачі (10). Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
