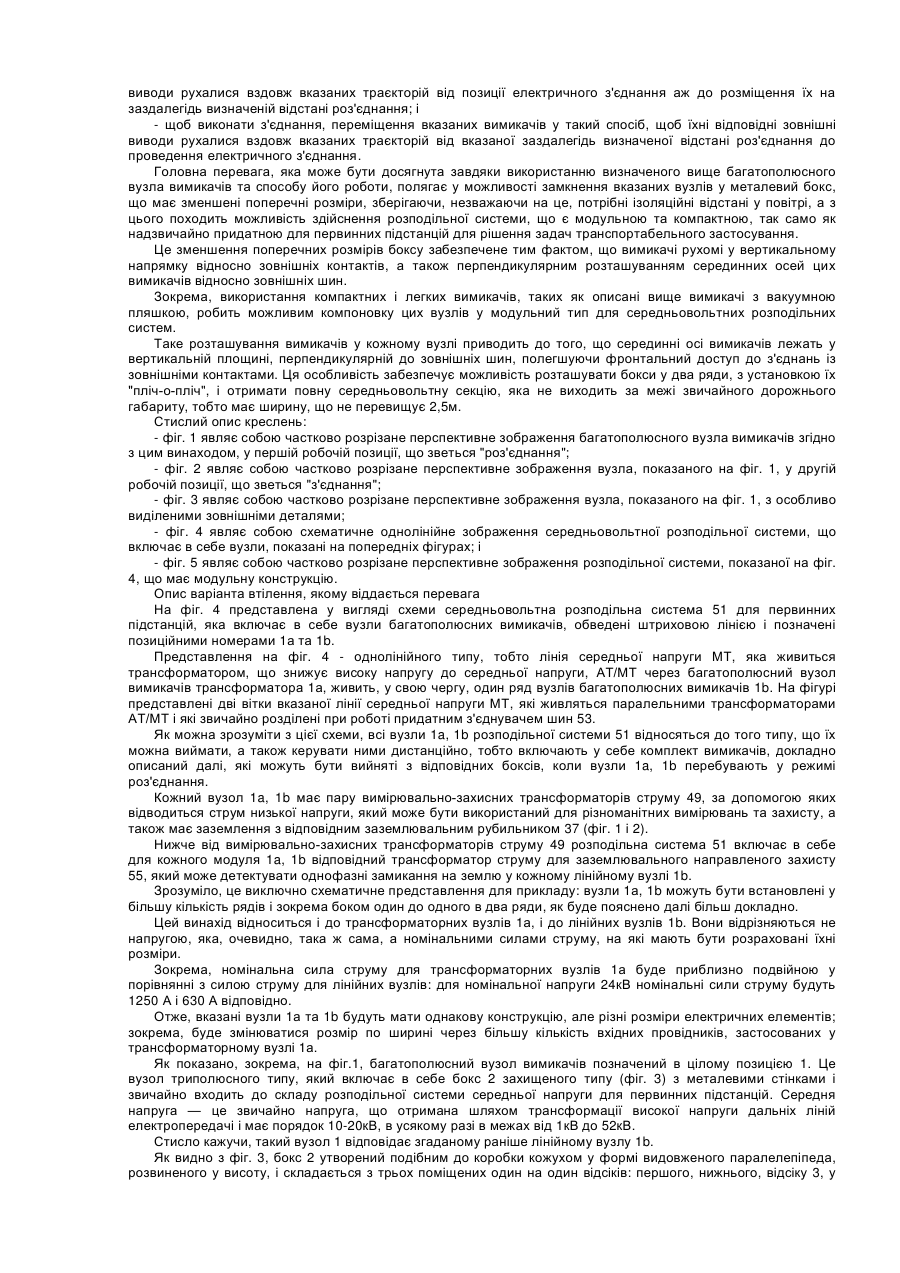

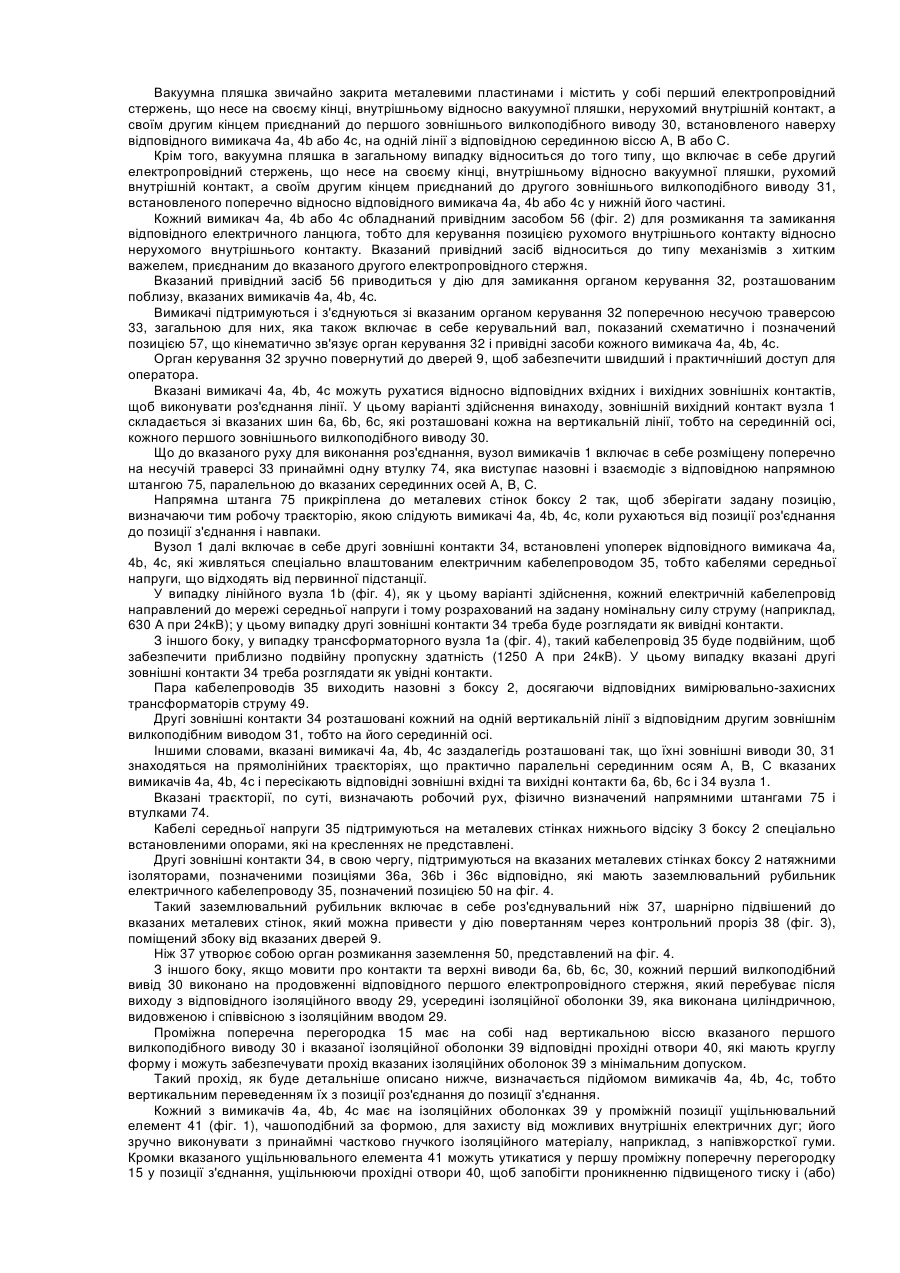

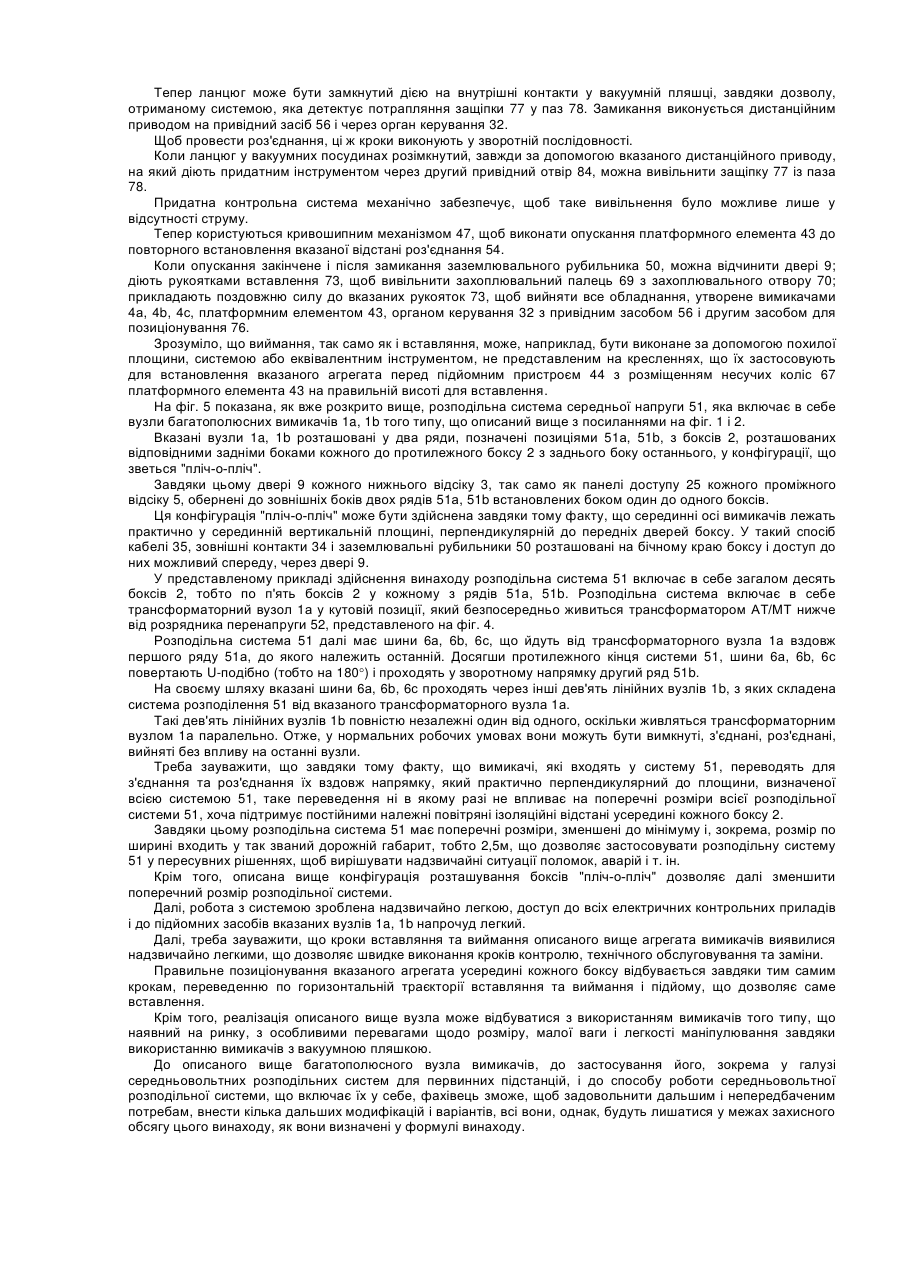

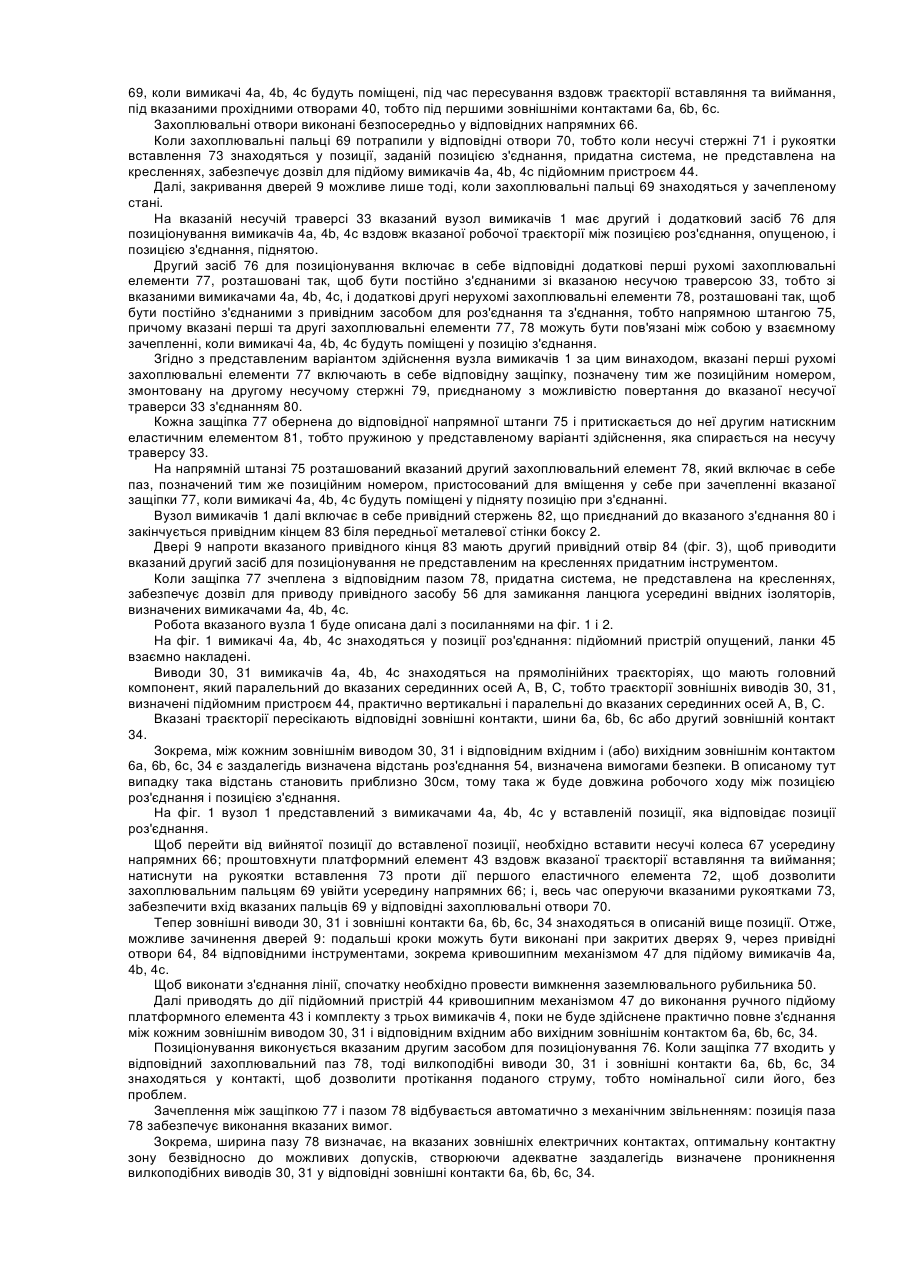

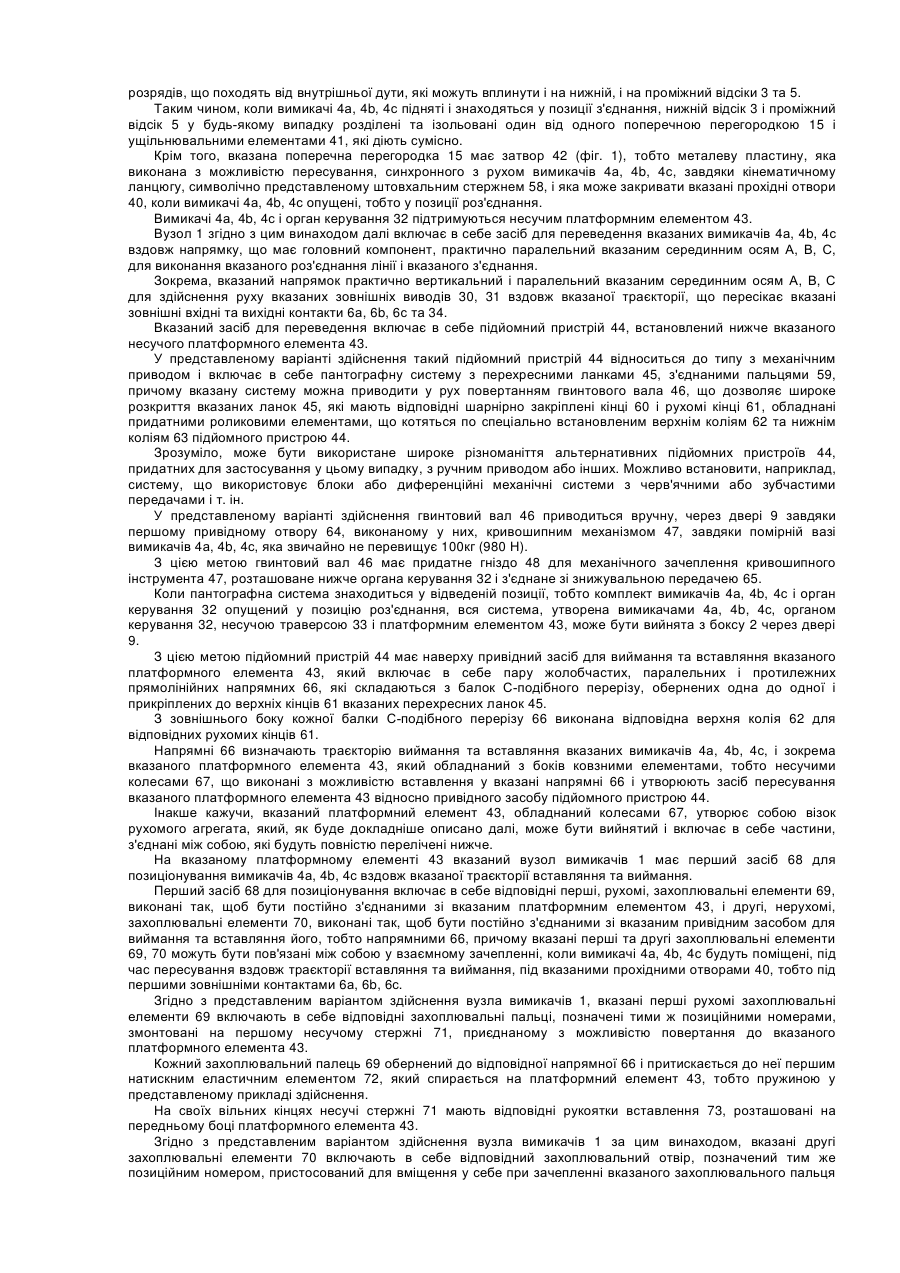

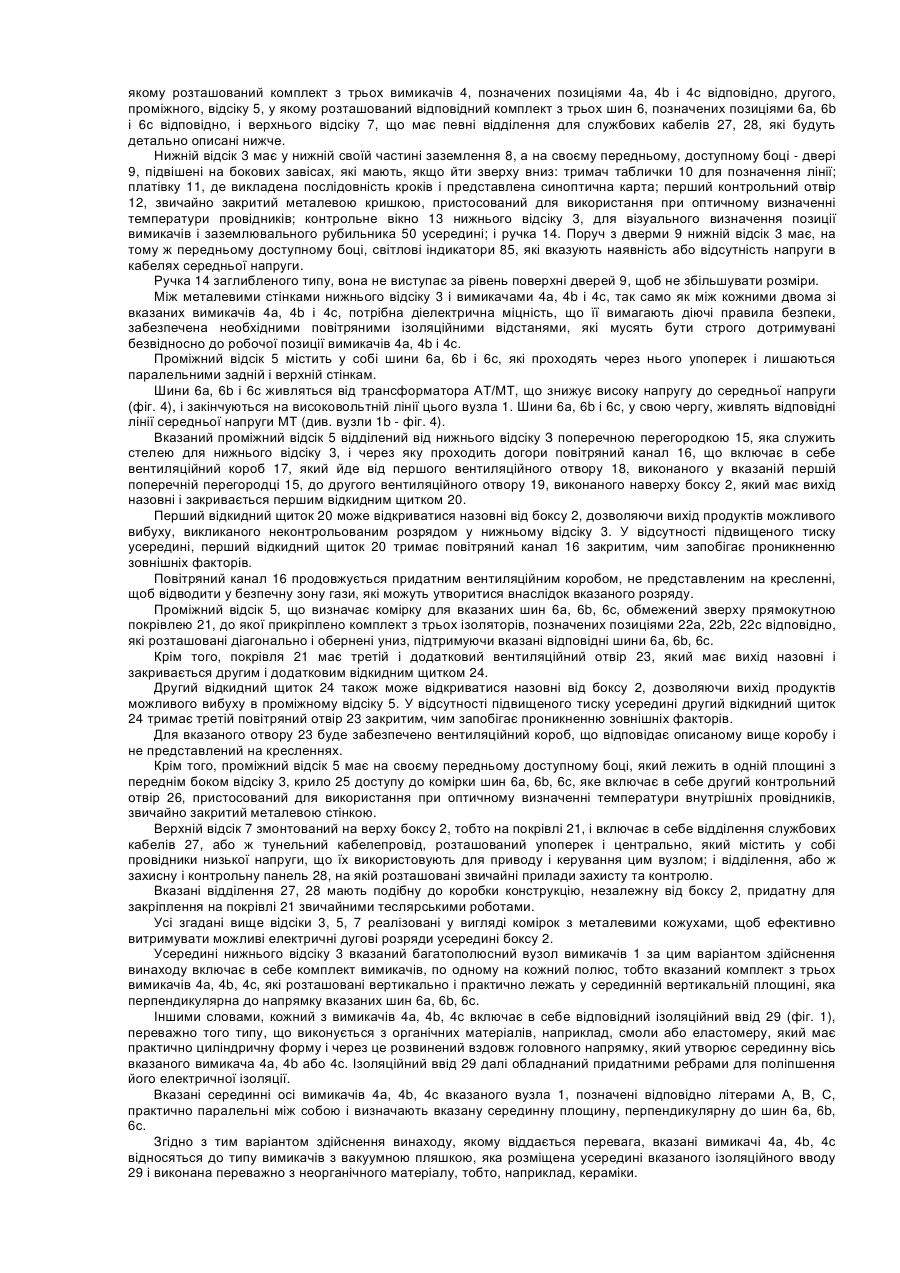

Багатополюсний вузол вимикачів, спосіб роботи розподільних систем для первинних підстанцій, що включають в себе принаймні один багатополюсний вузол вимикачів, розподільна система середньої напруги для первинних

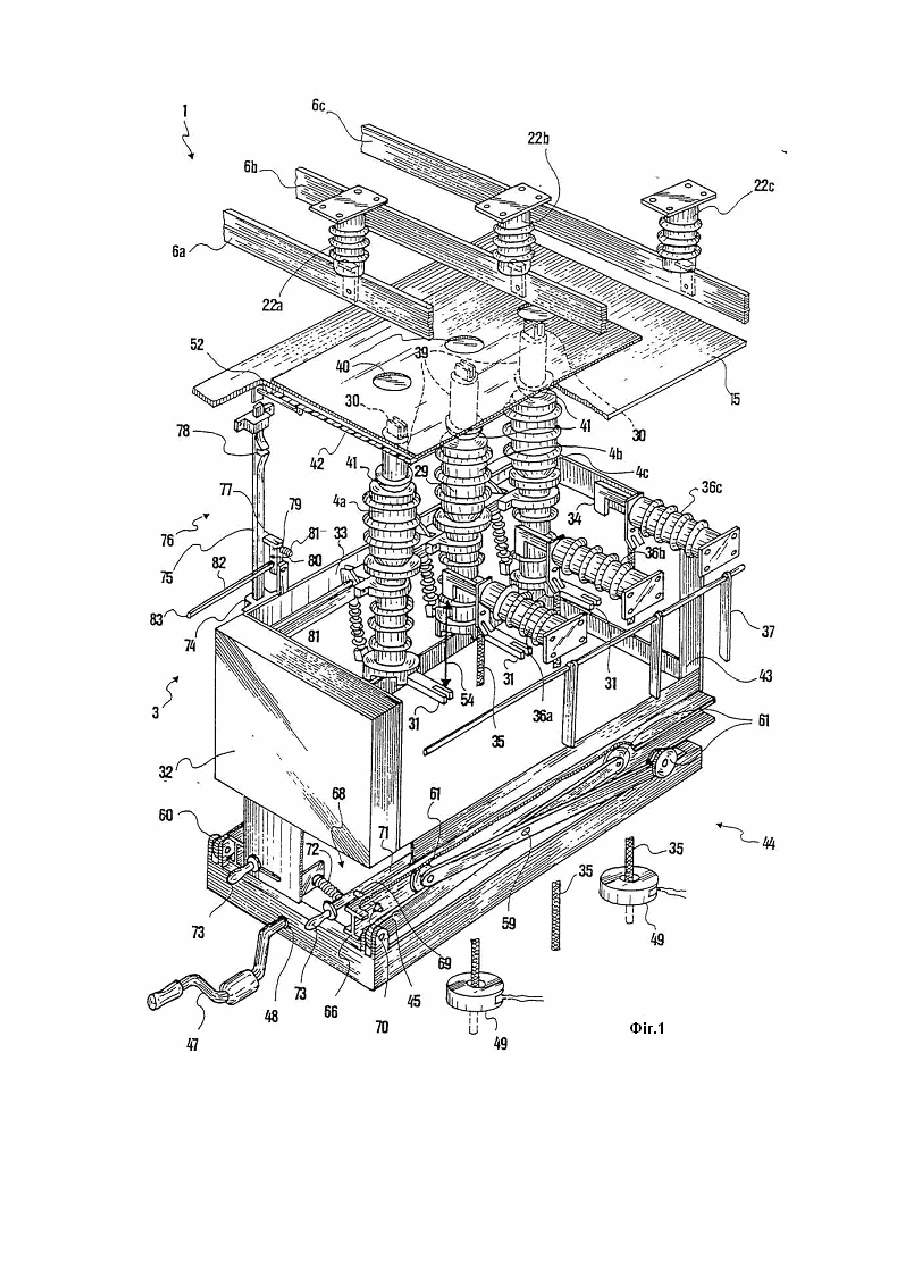

1. Багатополюсний вузол вимикачів, що включає в себе, для кожного полюса, вимикач, який має ізоляційний ввід, розвинений вздовж головного напрямку, який утворює серединна вісь даного вимикача, причому серединні осі вимикачів вказаного вузла практично паралельні між собою, вказані вимикачі скріплені один з одним і виконані з можливістю переміщення їх відносно відповідних зовнішніх вхідних і вихідних контактів для виконання роз'єднання лінії, а вказані зовнішні вхідні і вихідні контакти включають в себе комплект шин, практично паралельних між собою, який відрізняється тим, що включає засоби для переведення вказаних вимикачів згідно з напрямком, що має головний компонент, який практично паралельний вказаним серединним осям, для виконання з'єднання лінії і роз'єднання лінії, причому вказані серединні осі практично вертикальні і лежать практично у серединній вертикальній площині, перпендикулярній до вказаних шин.

2. Багатополюсний вузол вимикачів за п. 1, який відрізняється тим, що вказані засоби для переведення включають в себе принаймні один підйомний пристрій для підйому вказаних вимикачів згідно з напрямком, який практично паралельний вказаним серединним осям.

3. Багатополюсний вузол вимикачів за п. 2, який відрізняється тим, що включає в себе три полюси, вказані зовнішні контакти включають в себе комплект з трьох шин, практично паралельних між собою і перпендикулярних до вказаних серединних осей.

4. Багатополюсний вузол вимикачів за п. 3, який відрізняється тим, що вказані вимикачі поміщені у відсіку боксу захищеного типу з металевими стінками, потрібна діелектрична міцність забезпечена між вказаними металевими стінками і вказаними вимикачами необхідними повітряними ізоляційними відстанями, які дотримуються у позиції роз'єднання, у позиції з'єднання і вздовж робочого ходу між вказаними позиціями.

5. Багатополюсний вузол вимикачів за п. 4, який відрізняється тим, що вказаний бокс включає в себе перший відсік, що вміщає в себе вказані вимикачі, і другий відсік, що вміщає в себе вказані шини, причому вказані перший і другий відсіки розділені поперечною перегородкою, яка має, для кожного вимикача, відповідний прохідний отвір і принаймні один затвор, який виконаний з можливістю пересування, синхронного з рухом вимикачів, і який може закривати вказані прохідні отвори, коли вимикачі знаходяться у позиції роз'єднання.

6. Багатополюсний вузол вимикачів за п. 5, який відрізняється тим, що кожний вимикач має відповідний ущільнювальний елемент, який може бути уткнутий у вказану поперечну перегородку, коли вимикачі знаходяться у позиції з'єднання, ущільнюючи вказані прохідні отвори.

7. Багатополюсний вузол вимикачів за п. 6, який відрізняється тим, що вказані ущільнювальні елементи практично чашоподібні.

8. Багатополюсний вузол вимикачів за будь-яким з пунктів 5-7, який відрізняється тим, що вказаний другий відсік поміщений наверху вказаного першого відсіку і через нього практично наскрізь проходить повітряний канал, що має принаймні один вентиляційний короб, який йде від першого вентиляційного отвору, виконаного у вказаній поперечній перегородці, до другого вентиляційного отвору, виконаного наверху боксу, який має вихід назовні і який закрито принаймні одним відповідним відкидним щитком.

9. Багатополюсний вузол вимикачів за п. 8, який відрізняється тим, що вказаний другий відсік обмежений зверху покрівлею, що має принаймні один додатковий вентиляційний отвір, який має вихід назовні і який закрито принаймні одним додатковим відкидним щитком.

10. Багатополюсний вузол вимикачів за будь-яким з попередніх пунктів, який відрізняється тим, що кожний зі вказаних вимикачів включає в себе перший зовнішній вивід наверху нього, на одній лінії зі вказаною серединною віссю, і другий зовнішній вивід, розташований поперечно до відповідного вимикача унизу нього.

11. Багатополюсний вузол вимикачів за будь-яким з попередніх пунктів, який відрізняється тим, що вказані вимикачі відносяться до типу вимикачів з вакуумною пляшкою, яка розміщена усередині відповідного ізоляційного вводу, який розвинений у циліндричну форму, що визначає відповідну серединну вісь кожного вимикача.

12. Багатополюсний вузол вимикачів за п. 11, який відрізняється тим, що вказані вимикачі і відповідний привід підтримуються несучим платформним елементом, а вказаний підйомний пристрій встановлено під вказаним несучим платформним елементом.

13. Багатополюсний вузол вимикачів за п. 12, який відрізняється тим, що підйомний пристрій відноситься до механічного привідного типу.

14. Багатополюсний вузол вимикачів за п. 13, який відрізняється тим, що підйомний пристрій відноситься до типу, що включає в себе пантографну систему з перехресними ланками, причому вказана система виконана з можливістю приведення у рух дією, принаймні, на один гвинтовий вал, що дозволяє широке розкриття вказаних перехресних ланок.

15. Багатополюсний вузол вимикачів за п. 13 або 14, який відрізняється тим, що підйомний пристрій виконаний з можливістю приведення у дію вручну, через привідний отвір, виконаний у вказаному боксі.

16. Багатополюсний вузол вимикачів за будь-яким з попередніх пунктів, який відрізняється тим, що вказані вимикачі входять до складу пристосованого для виймання агрегата, коли вони знаходяться у позиції роз'єднання, а вказаний багатополюсний вузол вимикачів включає в себе привідний засіб для виймання та вставляння.

17. Багатополюсний вузол вимикачів за п. 16, який відрізняється тим, що вказаний рухомий агрегат включає в себе візок, обладнаний ковзними елементами, пристосованими для вставлення у відповідні жолобчасті напрямні вказаного привідного засобу для виймання та вставляння, які визначають траєкторію виймання та вставляння.

18. Багатополюсний вузол вимикачів за п. 17, який відрізняється тим, що включає в себе засоби для позиціонування вздовж вказаної траєкторії виймання та вставляння.

19. Багатополюсний вузол вимикачів за п. 18, який відрізняється тим, що вказаний перший засіб для позиціонування включає в себе відповідні перші, рухомі, захоплювальні елементи, постійно з'єднані зі вказаними вимикачами, і другі, нерухомі, захоплювальні елементи, постійно з'єднані зі вказаним привідним засобом для виймання та вставляння, причому вказані перші та другі захоплювальні елементи можуть бути зв'язані між собою у взаємному зачепленні, коли вимикачі будуть поміщені на вказаній траєкторії вставляння та виймання під відповідними зовнішніми контактами.

20. Багатополюсний вузол вимикачів за п. 19, який відрізняється тим, що коли вказане взаємне зачеплення здійснене, забезпечується дозвіл на рух переведення вказаних вимикачів.

21. Багатополюсний вузол вимикачів за будь-яким з попередніх пунктів, який відрізняється тим, що включає в себе додатковий засіб для позиціонування вздовж робочої траєкторії між позицією роз'єднання та позицією з'єднання вказаних вимикачів.

22. Багатополюсний вузол вимикачів за п. 21, який відрізняється тим, що вказаний додатковий засіб для позиціонування включає в себе відповідні і додаткові перші, рухомі, захоплювальні елементи, постійно з'єднані зі вказаними вимикачами, і додаткові другі, нерухомі, захоплювальні елементи, причому вказані перші та другі захоплювальні елементи можуть бути зв'язані між собою у взаємному зачепленні, коли вимикачі будуть поміщені у позицію з'єднання.

23. Багатополюсний вузол вимикачів за п. 22, який відрізняється тим, що коли вказане подальше взаємне зачеплення здійснене, забезпечується дозвіл на замикання відповідного електричного ланцюга.

24. Спосіб роботи розподільних систем для первинних підстанцій, що включають в себе, принаймні, один багатополюсний вузол вимикачів, який включає в себе, для кожного полюса, вимикач, що має ізоляційний ввід, розвинений вздовж головного напрямку, який утворює серединна вісь даного вимикача, причому серединні осі вимикачів вказаного багатополюсного вузла вимикачів практично паралельні між собою, вказані вимикачі скріплені один з одним і виконані з можливістю переміщення їх відносно відповідних зовнішніх вхідних і вихідних контактів для виконання з'єднання та роз'єднання лінії, а вказані зовнішні вхідні і вихідні контакти включають в себе комплект шин, практично паралельних між собою, який відрізняється тим, що включає розташування вказаних вимикачів у такий спосіб, щоб їхні зовнішні виводи були розташовані на прямолінійній траєкторії, яка практично паралельна серединним осям вказаних вимикачів, пересікає відповідні зовнішні вхідні та вихідні контакти, вказані серединні осі практично вертикальні і лежать практично у серединній вертикальній площині, перпендикулярній до вказаних шин,

для виконання роз'єднання - переміщення вказаних вимикачів у такий спосіб, щоб їхні відповідні зовнішні виводи рухалися вздовж вказаної траєкторії від позиції електричного з'єднання аж до розміщення їх на заздалегідь визначеній відстані роз'єднання, і

для виконання з'єднання - переміщення вказаних вимикачів у такий спосіб, щоб їхні відповідні зовнішні виводи рухалися вздовж вказаної траєкторії від вказаної заздалегідь визначеної відстані роз'єднання до проведення електричного з'єднання.

25. Розподільна система середньої напруги для первинних підстанцій, яка відрізняється тим, що включає в себе принаймні один багатополюсний вузол вимикачів, як його визначено згідно з будь-яким з пунктів 1-23.

26. Розподільна система за п. 25, яка відрізняється тим, що включає в себе принаймні один вказаний багатополюсний вузол вимикачів як трансформаторний вузол і кілька вказаних багатополюсних вузлів вимикачів як лінійні вузли, причому через вказані лінійні та трансформаторний вузли проходять ті ж самі шини.

27. Розподільна система за п. 26, яка відрізняється тим, що вказані трансформаторний та лінійні вузли розташовані у відповідних боксах, які, в свою чергу, розташовані "пліч-о-пліч" вздовж двох рядів, займаючи розмір по ширині, що входить до так званого дорожнього габариту.
