Ортопедична подушка

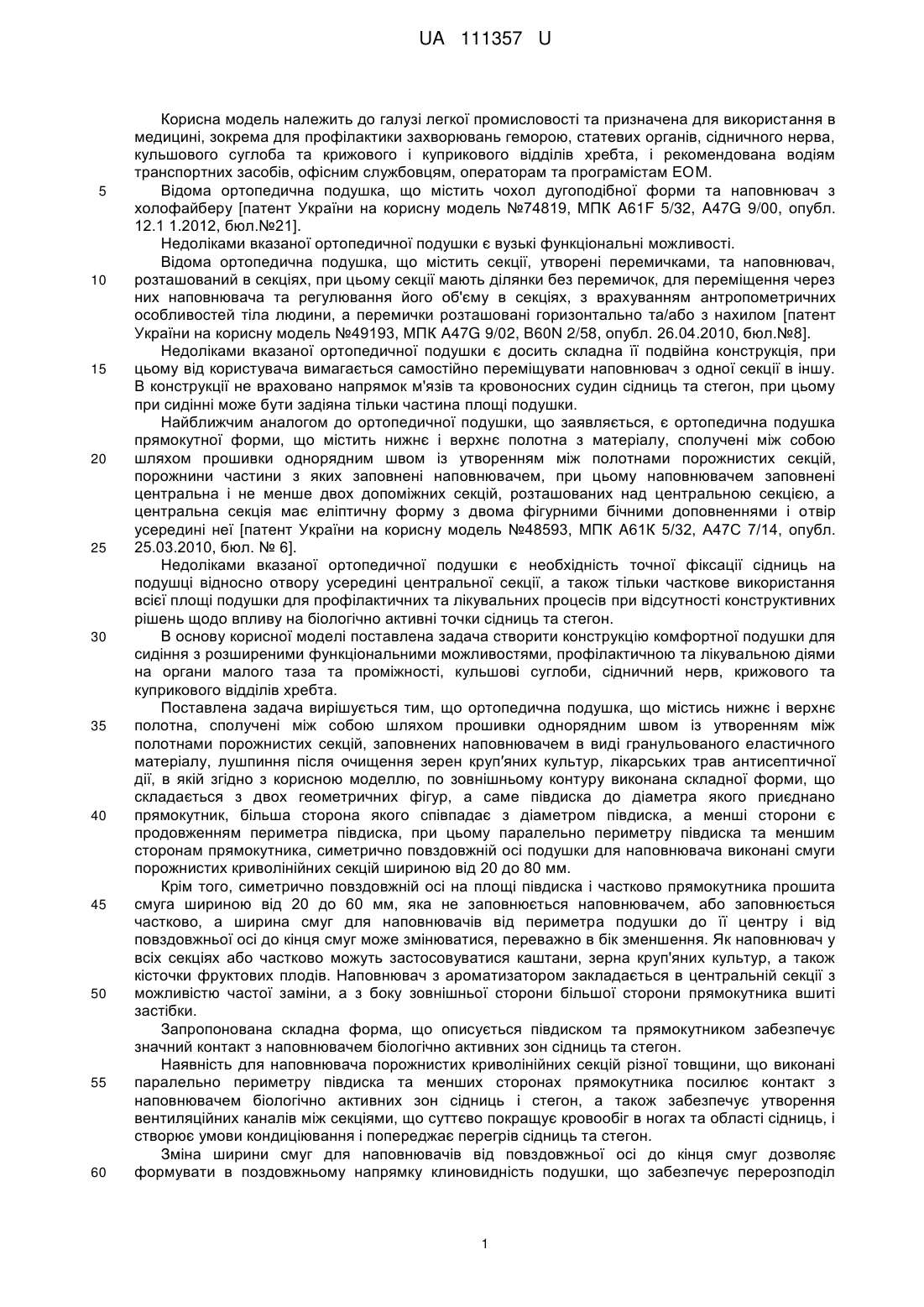

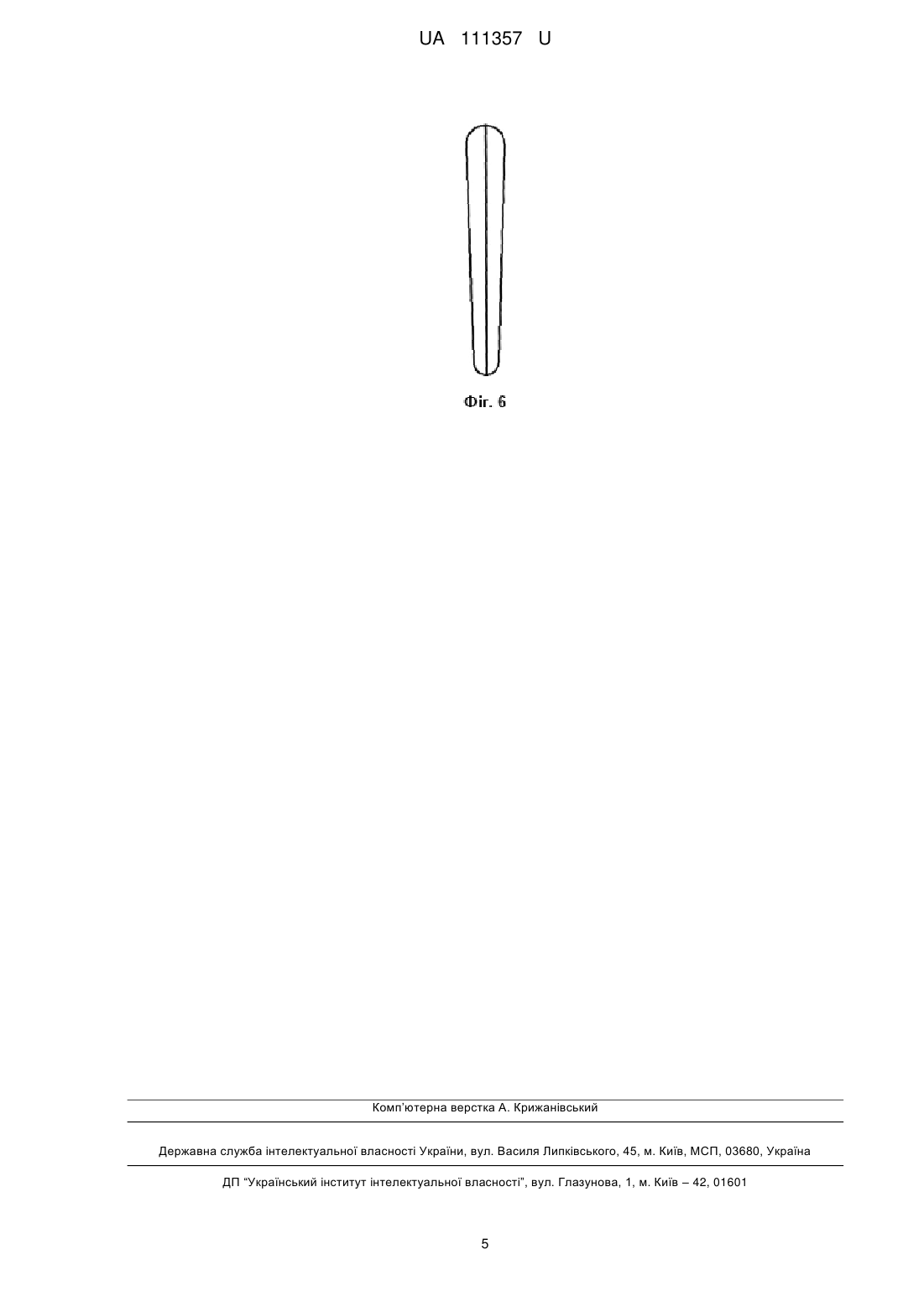

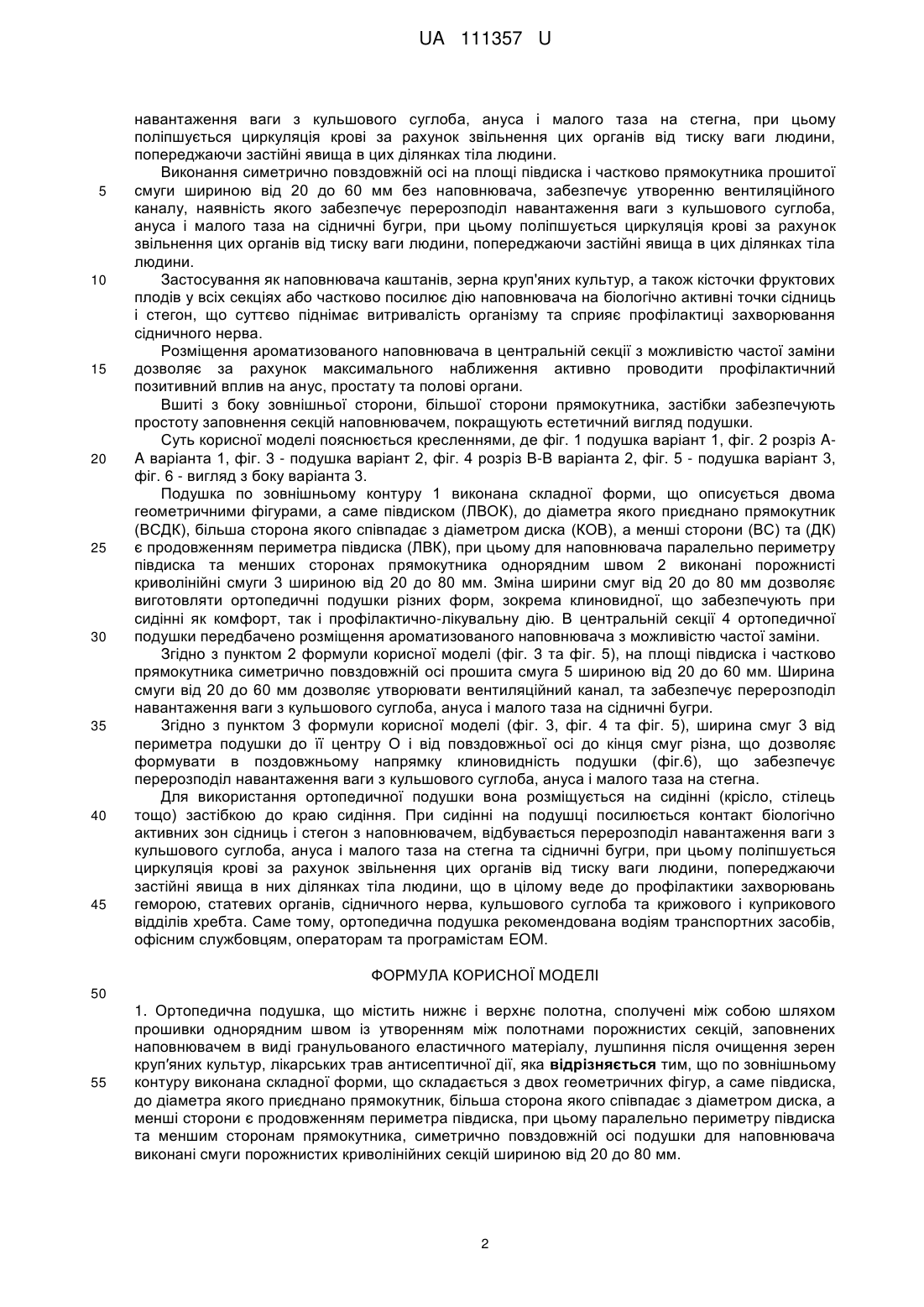

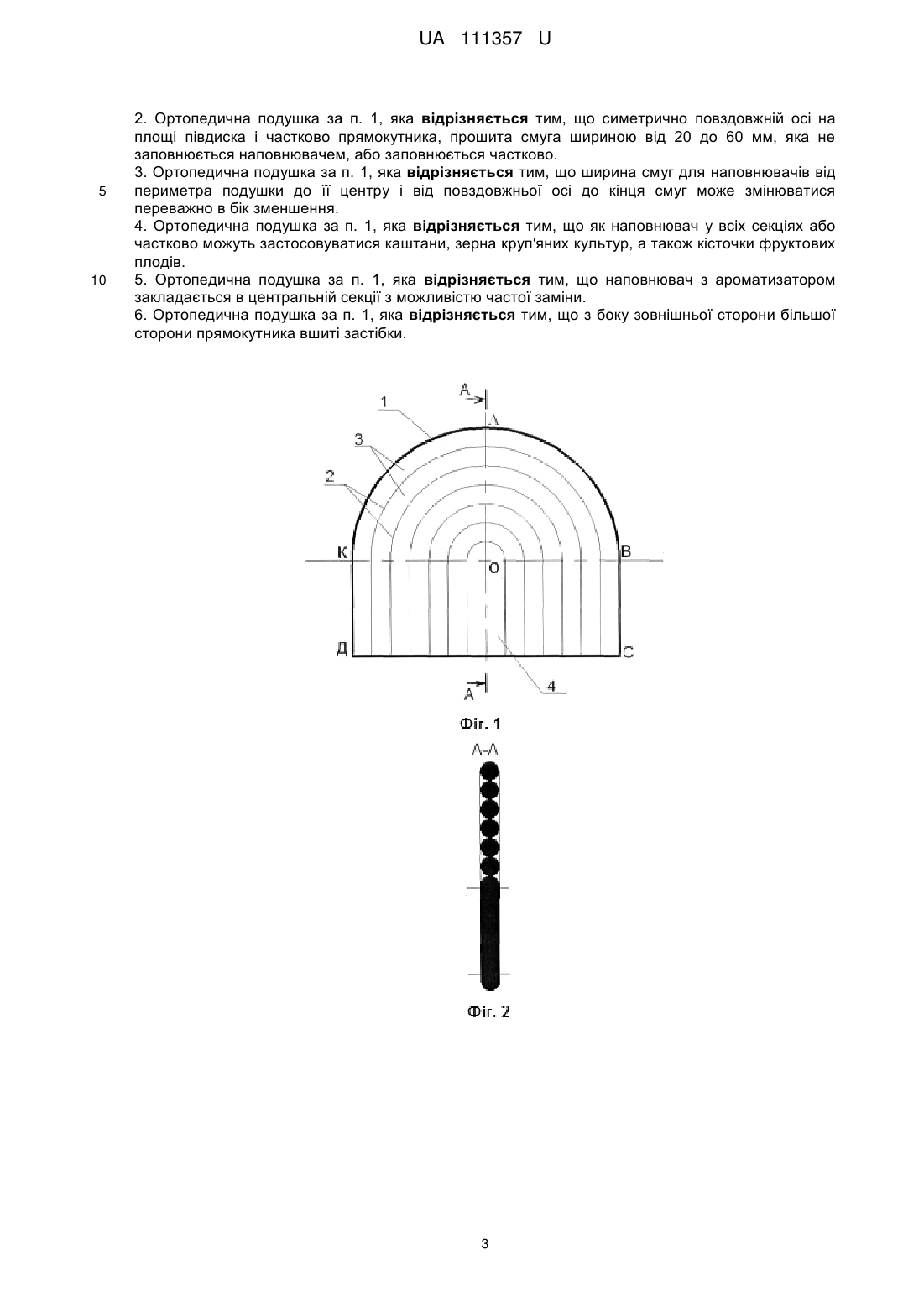

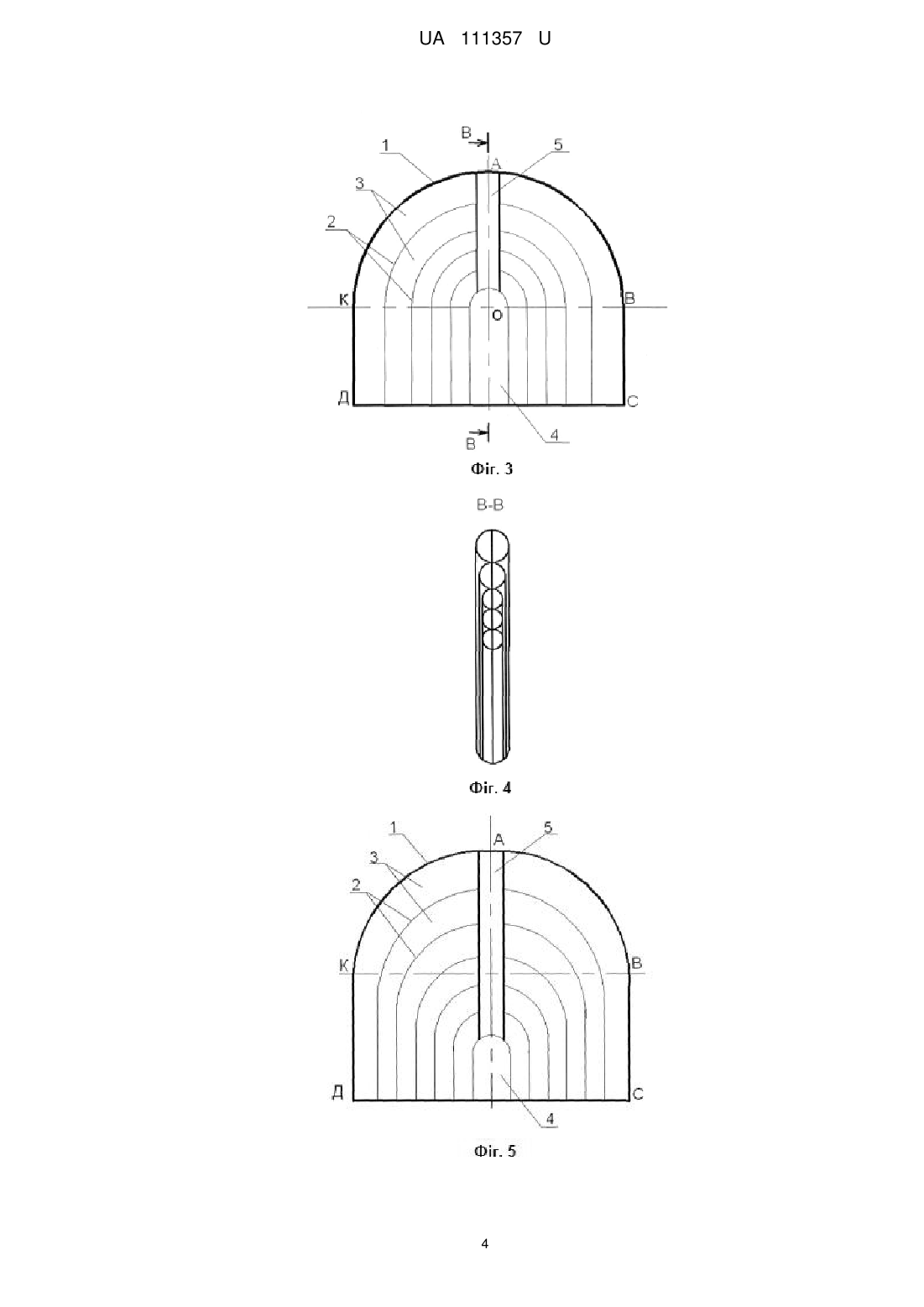

Реферат: Ортопедична подушка містить нижнє і верхнє полотна, сполучені між собою шляхом прошивки однорядним швом і утворення між полотнами порожнистих секцій, заповнених наповнювачем в виді гранульованого еластичного матеріалу, лушпиння після очищення зерен круп′яних культур, лікарських трав антисептичної дії. По зовнішньому контуру виконана складної форми, що складається з двох геометричних фігур, а саме півдиска, до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром диска, а менші сторони є продовженням периметра півдиска, при цьому паралельно периметру півдиска та меншим сторонам прямокутника, симетрично повздовжньої осі подушки для наповнювача виконані смуги порожнистих криволінійних секцій шириною від 20 до 80 мм. UA 111357 U (54) ОРТОПЕДИЧНА ПОДУШКА UA 111357 U UA 111357 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості та призначена для використання в медицині, зокрема для профілактики захворювань геморою, статевих органів, сідничного нерва, кульшового суглоба та крижового і куприкового відділів хребта, і рекомендована водіям транспортних засобів, офісним службовцям, операторам та програмістам ЕОМ. Відома ортопедична подушка, що містить чохол дугоподібної форми та наповнювач з холофайберу [патент України на корисну модель №74819, МПК A61F 5/32, A47G 9/00, опубл. 12.1 1.2012, бюл.№21]. Недоліками вказаної ортопедичної подушки є вузькі функціональні можливості. Відома ортопедична подушка, що містить секції, утворені перемичками, та наповнювач, розташований в секціях, при цьому секції мають ділянки без перемичок, для переміщення через них наповнювача та регулювання його об'єму в секціях, з врахуванням антропометричних особливостей тіла людини, а перемички розташовані горизонтально та/або з нахилом [патент України на корисну модель №49193, МПК A47G 9/02, B60N 2/58, опубл. 26.04.2010, бюл.№8]. Недоліками вказаної ортопедичної подушки є досить складна її подвійна конструкція, при цьому від користувача вимагається самостійно переміщувати наповнювач з одної секції в іншу. В конструкції не враховано напрямок м'язів та кровоносних судин сідниць та стегон, при цьому при сидінні може бути задіяна тільки частина площі подушки. Найближчим аналогом до ортопедичної подушки, що заявляється, є ортопедична подушка прямокутної форми, що містить нижнє і верхнє полотна з матеріалу, сполучені між собою шляхом прошивки однорядним швом із утворенням між полотнами порожнистих секцій, порожнини частини з яких заповнені наповнювачем, при цьому наповнювачем заповнені центральна і не менше двох допоміжних секцій, розташованих над центральною секцією, а центральна секція має еліптичну форму з двома фігурними бічними доповненнями і отвір усередині неї [патент України на корисну модель №48593, МПК A61К 5/32, А47С 7/14, опубл. 25.03.2010, бюл. № 6]. Недоліками вказаної ортопедичної подушки є необхідність точної фіксації сідниць на подушці відносно отвору усередині центральної секції, а також тільки часткове використання всієї площі подушки для профілактичних та лікувальних процесів при відсутності конструктивних рішень щодо впливу на біологічно активні точки сідниць та стегон. В основу корисної моделі поставлена задача створити конструкцію комфортної подушки для сидіння з розширеними функціональними можливостями, профілактичною та лікувальною діями на органи малого таза та проміжності, кульшові суглоби, сідничний нерв, крижового та куприкового відділів хребта. Поставлена задача вирішується тим, що ортопедична подушка, що містись нижнє і верхнє полотна, сполучені між собою шляхом прошивки однорядним швом із утворенням між полотнами порожнистих секцій, заповнених наповнювачем в виді гранульованого еластичного матеріалу, лушпиння після очищення зерен круп′яних культур, лікарських трав антисептичної дії, в якій згідно з корисною моделлю, по зовнішньому контуру виконана складної форми, що складається з двох геометричних фігур, а саме півдиска до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром півдиска, а менші сторони є продовженням периметра півдиска, при цьому паралельно периметру півдиска та меншим сторонам прямокутника, симетрично повздовжній осі подушки для наповнювача виконані смуги порожнистих криволінійних секцій шириною від 20 до 80 мм. Крім того, симетрично повздовжній осі на площі півдиска і частково прямокутника прошита смуга шириною від 20 до 60 мм, яка не заповнюється наповнювачем, або заповнюється частково, а ширина смуг для наповнювачів від периметра подушки до її центру і від повздовжньої осі до кінця смуг може змінюватися, переважно в бік зменшення. Як наповнювач у всіх секціях або частково можуть застосовуватися каштани, зерна круп'яних культур, а також кісточки фруктових плодів. Наповнювач з ароматизатором закладається в центральній секції з можливістю частої заміни, а з боку зовнішньої сторони більшої сторони прямокутника вшиті застібки. Запропонована складна форма, що описується півдиском та прямокутником забезпечує значний контакт з наповнювачем біологічно активних зон сідниць та стегон. Наявність для наповнювача порожнистих криволінійних секцій різної товщини, що виконані паралельно периметру півдиска та менших сторонах прямокутника посилює контакт з наповнювачем біологічно активних зон сідниць і стегон, а також забезпечує утворення вентиляційних каналів між секціями, що суттєво покращує кровообіг в ногах та області сідниць, і створює умови кондиціювання і попереджає перегрів сідниць та стегон. Зміна ширини смуг для наповнювачів від повздовжньої осі до кінця смуг дозволяє формувати в поздовжньому напрямку клиновидність подушки, що забезпечує перерозподіл 1 UA 111357 U 5 10 15 20 25 30 35 40 45 навантаження ваги з кульшового суглоба, ануса і малого таза на стегна, при цьому поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги людини, попереджаючи застійні явища в цих ділянках тіла людини. Виконання симетрично повздовжній осі на площі півдиска і частково прямокутника прошитої смуги шириною від 20 до 60 мм без наповнювача, забезпечує утворенню вентиляційного каналу, наявність якого забезпечує перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на сідничні бугри, при цьому поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги людини, попереджаючи застійні явища в цих ділянках тіла людини. Застосування як наповнювача каштанів, зерна круп'яних культур, а також кісточки фруктових плодів у всіх секціях або частково посилює дію наповнювача на біологічно активні точки сідниць і стегон, що суттєво піднімає витривалість організму та сприяє профілактиці захворювання сідничного нерва. Розміщення ароматизованого наповнювача в центральній секції з можливістю частої заміни дозволяє за рахунок максимального наближення активно проводити профілактичний позитивний вплив на анус, простату та полові органи. Вшиті з боку зовнішньої сторони, більшої сторони прямокутника, застібки забезпечують простоту заповнення секцій наповнювачем, покращують естетичний вигляд подушки. Суть корисної моделі пояснюється кресленнями, де фіг. 1 подушка варіант 1, фіг. 2 розріз AA варіанта 1, фіг. 3 - подушка варіант 2, фіг. 4 розріз В-В варіанта 2, фіг. 5 - подушка варіант 3, фіг. 6 - вигляд з боку варіанта 3. Подушка по зовнішньому контуру 1 виконана складної форми, що описується двома геометричними фігурами, а саме півдиском (ЛВОК), до діаметра якого приєднано прямокутник (ВСДК), більша сторона якого співпадає з діаметром диска (КОВ), а менші сторони (ВС) та (ДК) є продовженням периметра півдиска (ЛВК), при цьому для наповнювача паралельно периметру півдиска та менших сторонах прямокутника однорядним швом 2 виконані порожнисті криволінійні смуги 3 шириною від 20 до 80 мм. Зміна ширини смуг від 20 до 80 мм дозволяє виготовляти ортопедичні подушки різних форм, зокрема клиновидної, що забезпечують при сидінні як комфорт, так і профілактично-лікувальну дію. В центральній секції 4 ортопедичної подушки передбачено розміщення ароматизованого наповнювача з можливістю частої заміни. Згідно з пунктом 2 формули корисної моделі (фіг. 3 та фіг. 5), на площі півдиска і частково прямокутника симетрично повздовжній осі прошита смуга 5 шириною від 20 до 60 мм. Ширина смуги від 20 до 60 мм дозволяє утворювати вентиляційний канал, та забезпечує перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на сідничні бугри. Згідно з пунктом 3 формули корисної моделі (фіг. 3, фіг. 4 та фіг. 5), ширина смуг 3 від периметра подушки до її центру О і від повздовжньої осі до кінця смуг різна, що дозволяє формувати в поздовжньому напрямку клиновидність подушки (фіг.6), що забезпечує перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на стегна. Для використання ортопедичної подушки вона розміщується на сидінні (крісло, стілець тощо) застібкою до краю сидіння. При сидінні на подушці посилюється контакт біологічно активних зон сідниць і стегон з наповнювачем, відбувається перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на стегна та сідничні бугри, при цьому поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги людини, попереджаючи застійні явища в них ділянках тіла людини, що в цілому веде до профілактики захворювань геморою, статевих органів, сідничного нерва, кульшового суглоба та крижового і куприкового відділів хребта. Саме тому, ортопедична подушка рекомендована водіям транспортних засобів, офісним службовцям, операторам та програмістам EOМ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Ортопедична подушка, що містить нижнє і верхнє полотна, сполучені між собою шляхом прошивки однорядним швом із утворенням між полотнами порожнистих секцій, заповнених наповнювачем в виді гранульованого еластичного матеріалу, лушпиння після очищення зерен круп′яних культур, лікарських трав антисептичної дії, яка відрізняється тим, що по зовнішньому контуру виконана складної форми, що складається з двох геометричних фігур, а саме півдиска, до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром диска, а менші сторони є продовженням периметра півдиска, при цьому паралельно периметру півдиска та меншим сторонам прямокутника, симетрично повздовжній осі подушки для наповнювача виконані смуги порожнистих криволінійних секцій шириною від 20 до 80 мм. 2 UA 111357 U 5 10 2. Ортопедична подушка за п. 1, яка відрізняється тим, що симетрично повздовжній осі на площі півдиска і частково прямокутника, прошита смуга шириною від 20 до 60 мм, яка не заповнюється наповнювачем, або заповнюється частково. 3. Ортопедична подушка за п. 1, яка відрізняється тим, що ширина смуг для наповнювачів від периметра подушки до її центру і від повздовжньої осі до кінця смуг може змінюватися переважно в бік зменшення. 4. Ортопедична подушка за п. 1, яка відрізняється тим, що як наповнювач у всіх секціях або частково можуть застосовуватися каштани, зерна круп′яних культур, а також кісточки фруктових плодів. 5. Ортопедична подушка за п. 1, яка відрізняється тим, що наповнювач з ароматизатором закладається в центральній секції з можливістю частої заміни. 6. Ортопедична подушка за п. 1, яка відрізняється тим, що з боку зовнішньої сторони більшої сторони прямокутника вшиті застібки. 3 UA 111357 U 4 UA 111357 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
