Подрібнювач стеблових матеріалів

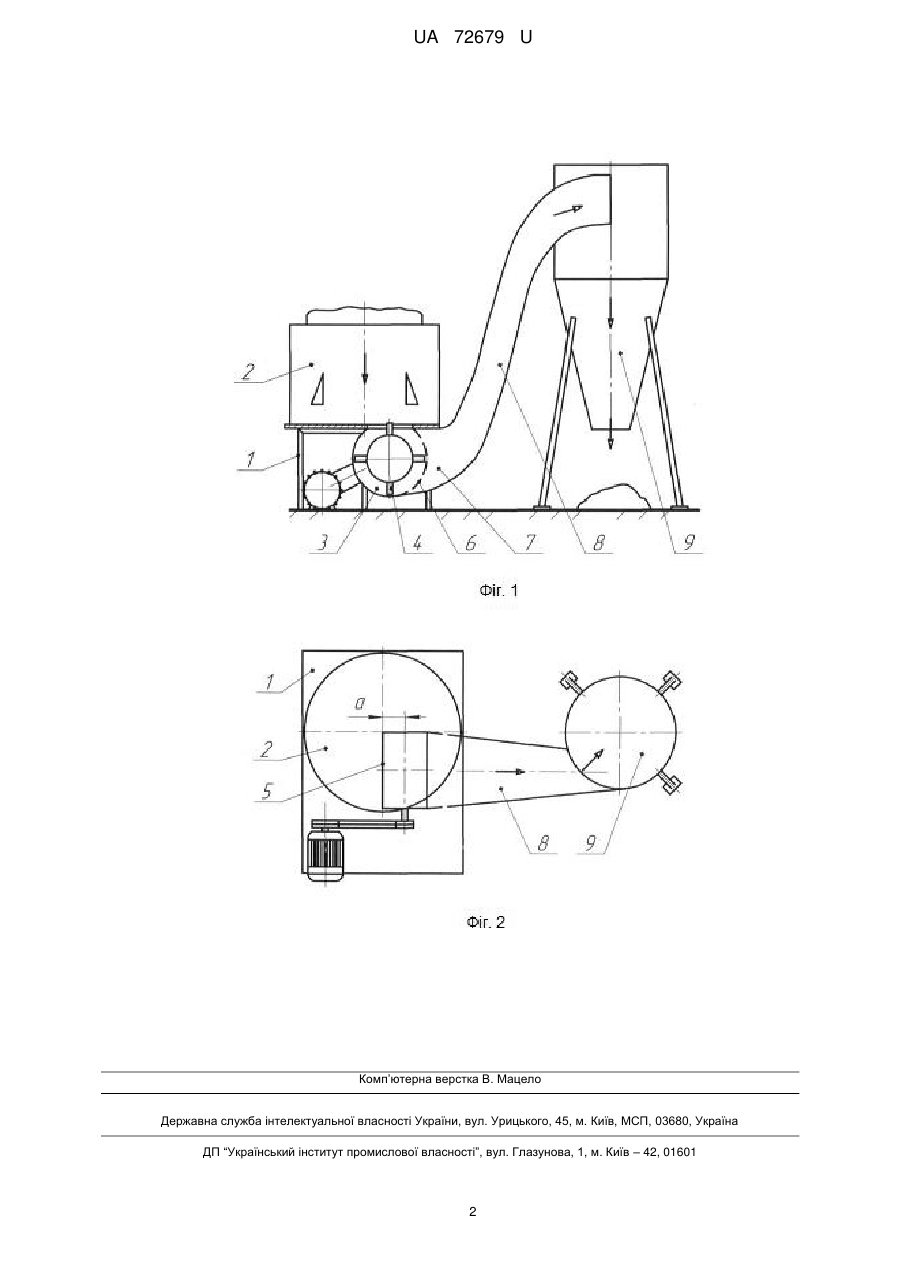

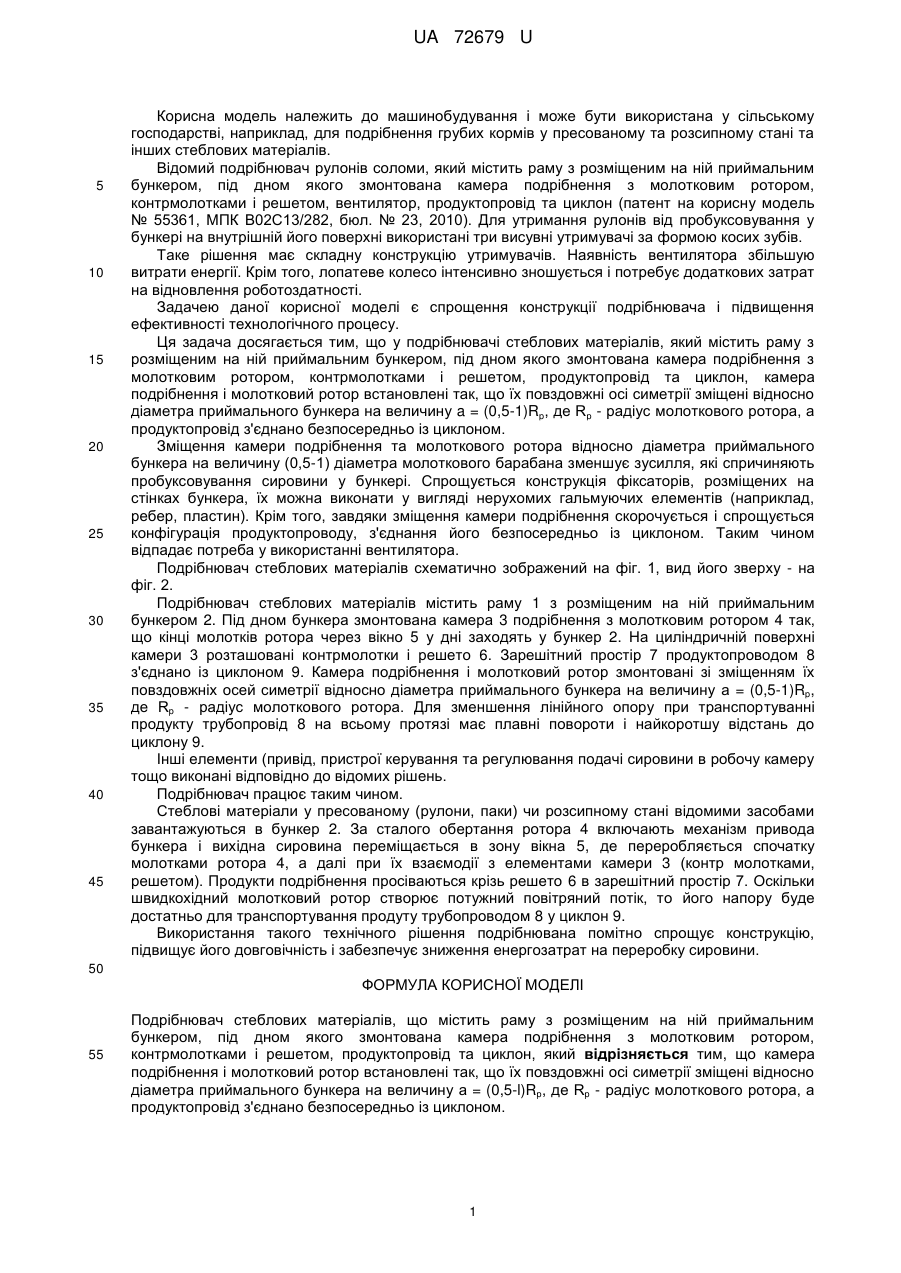

Реферат: Подрібнювач стеблових матеріалів, в якому камера подрібнення і молотковий ротор встановлені так, що їх повздовжні осі симетрії зміщені відносно діаметра приймального бункера на величину а = (0,5-l)Rp, де Rp - радіус молоткового ротора, а продуктопровід з'єднано безпосередньо із циклоном. UA 72679 U (54) ПОДРІБНЮВАЧ СТЕБЛОВИХ МАТЕРІАЛІВ UA 72679 U UA 72679 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана у сільському господарстві, наприклад, для подрібнення грубих кормів у пресованому та розсипному стані та інших стеблових матеріалів. Відомий подрібнювач рулонів соломи, який містить раму з розміщеним на ній приймальним бункером, під дном якого змонтована камера подрібнення з молотковим ротором, контрмолотками і решетом, вентилятор, продуктопровід та циклон (патент на корисну модель № 55361, МПК В02С13/282, бюл. № 23, 2010). Для утримання рулонів від пробуксовування у бункері на внутрішній його поверхні використані три висувні утримувачі за формою косих зубів. Таке рішення має складну конструкцію утримувачів. Наявність вентилятора збільшую витрати енергії. Крім того, лопатеве колесо інтенсивно зношується і потребує додаткових затрат на відновлення роботоздатності. Задачею даної корисної моделі є спрощення конструкції подрібнювача і підвищення ефективності технологічного процесу. Ця задача досягається тим, що у подрібнювачі стеблових матеріалів, який містить раму з розміщеним на ній приймальним бункером, під дном якого змонтована камера подрібнення з молотковим ротором, контрмолотками і решетом, продуктопровід та циклон, камера подрібнення і молотковий ротор встановлені так, що їх повздовжні осі симетрії зміщені відносно діаметра приймального бункера на величину a = (0,5-1)Rp, де Rp - радіус молоткового ротора, а продуктопровід з'єднано безпосередньо із циклоном. Зміщення камери подрібнення та молоткового ротора відносно діаметра приймального бункера на величину (0,5-1) діаметра молоткового барабана зменшує зусилля, які спричиняють пробуксовування сировини у бункері. Спрощується конструкція фіксаторів, розміщених на стінках бункера, їх можна виконати у вигляді нерухомих гальмуючих елементів (наприклад, ребер, пластин). Крім того, завдяки зміщення камери подрібнення скорочується і спрощується конфігурація продуктопроводу, з'єднання його безпосередньо із циклоном. Таким чином відпадає потреба у використанні вентилятора. Подрібнювач стеблових матеріалів схематично зображений на фіг. 1, вид його зверху - на фіг. 2. Подрібнювач стеблових матеріалів містить раму 1 з розміщеним на ній приймальним бункером 2. Під дном бункера змонтована камера 3 подрібнення з молотковим ротором 4 так, що кінці молотків ротора через вікно 5 у дні заходять у бункер 2. На циліндричній поверхні камери 3 розташовані контрмолотки і решето 6. Зарешітний простір 7 продуктопроводом 8 з'єднано із циклоном 9. Камера подрібнення і молотковий ротор змонтовані зі зміщенням їх повздовжніх осей симетрії відносно діаметра приймального бункера на величину а = (0,5-1)Rp, де Rp - радіус молоткового ротора. Для зменшення лінійного опору при транспортуванні продукту трубопровід 8 на всьому протязі має плавні повороти і найкоротшу відстань до циклону 9. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо виконані відповідно до відомих рішень. Подрібнювач працює таким чином. Стеблові матеріали у пресованому (рулони, паки) чи розсипному стані відомими засобами завантажуються в бункер 2. За сталого обертання ротора 4 включають механізм привода бункера і вихідна сировина переміщається в зону вікна 5, де переробляється спочатку молотками ротора 4, а далі при їх взаємодії з елементами камери 3 (контр молотками, решетом). Продукти подрібнення просіваються крізь решето 6 в зарешітний простір 7. Оскільки швидкохідний молотковий ротор створює потужний повітряний потік, то його напору буде достатньо для транспортування продуту трубопроводом 8 у циклон 9. Використання такого технічного рішення подрібнювана помітно спрощує конструкцію, підвищує його довговічність і забезпечує зниження енергозатрат на переробку сировини. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Подрібнювач стеблових матеріалів, що містить раму з розміщеним на ній приймальним бункером, під дном якого змонтована камера подрібнення з молотковим ротором, контрмолотками і решетом, продуктопровід та циклон, який відрізняється тим, що камера подрібнення і молотковий ротор встановлені так, що їх повздовжні осі симетрії зміщені відносно діаметра приймального бункера на величину а = (0,5-l)Rp, де Rp - радіус молоткового ротора, а продуктопровід з'єднано безпосередньо із циклоном. 1 UA 72679 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
