Віконний блокувальний пристрій

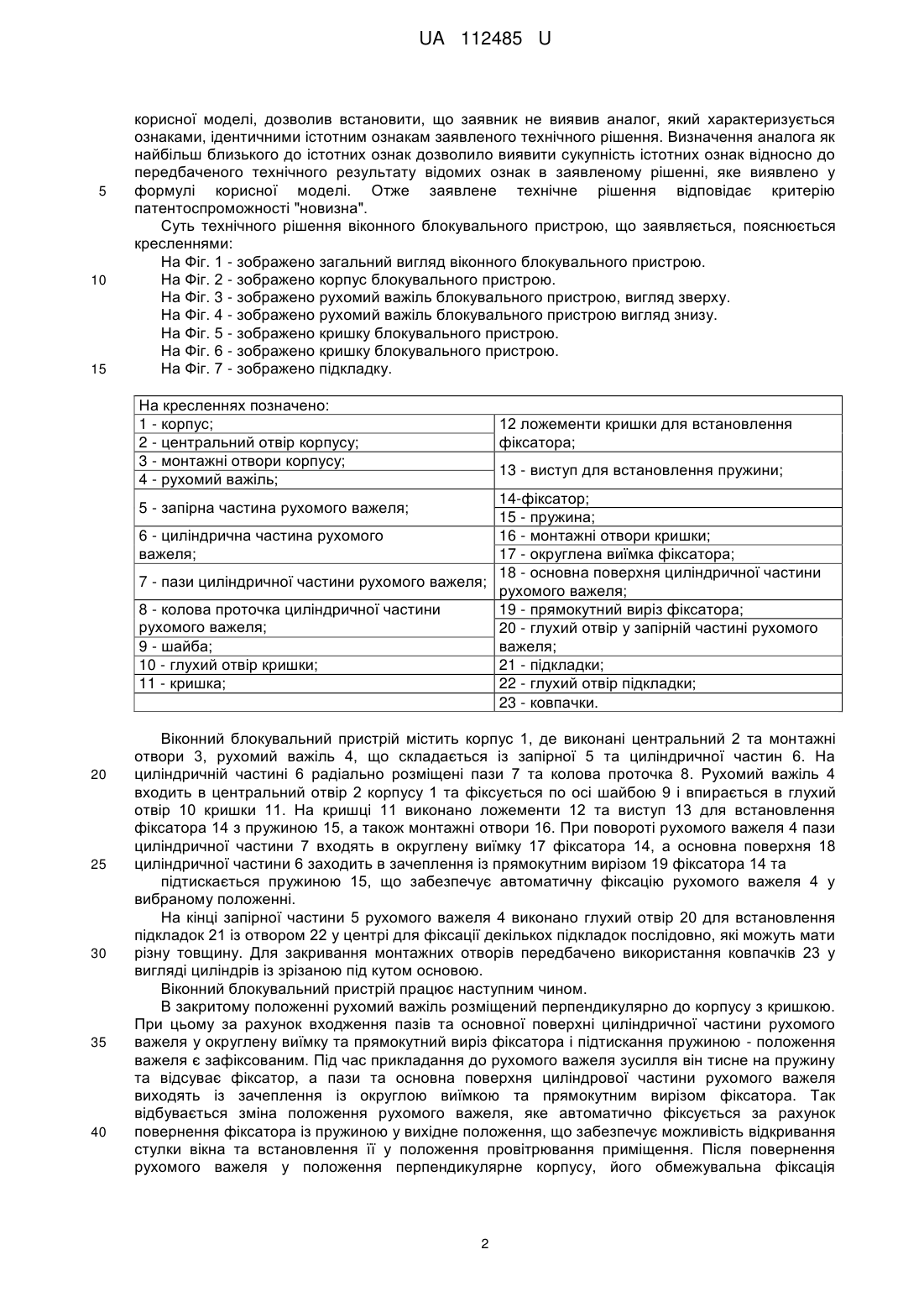

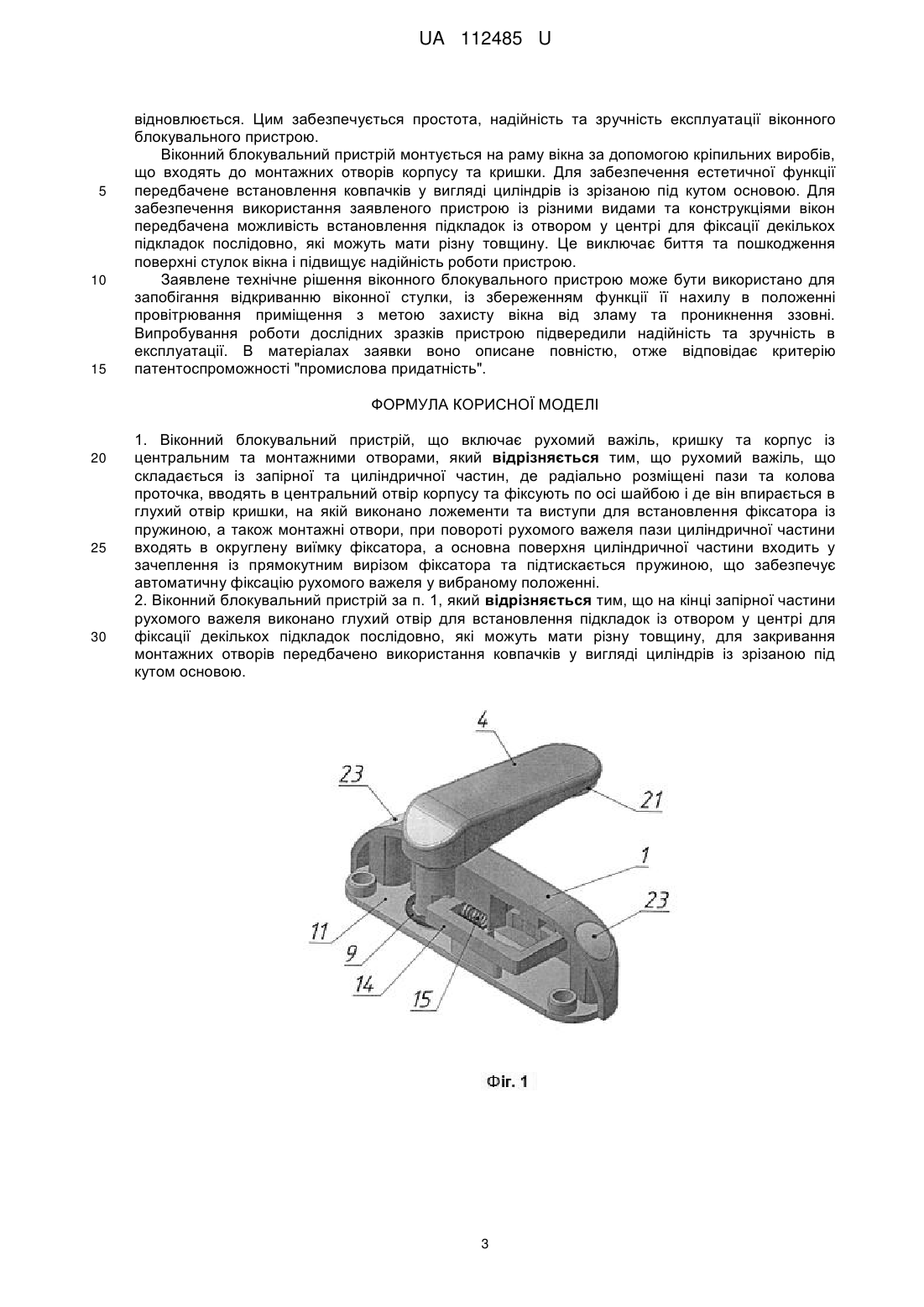

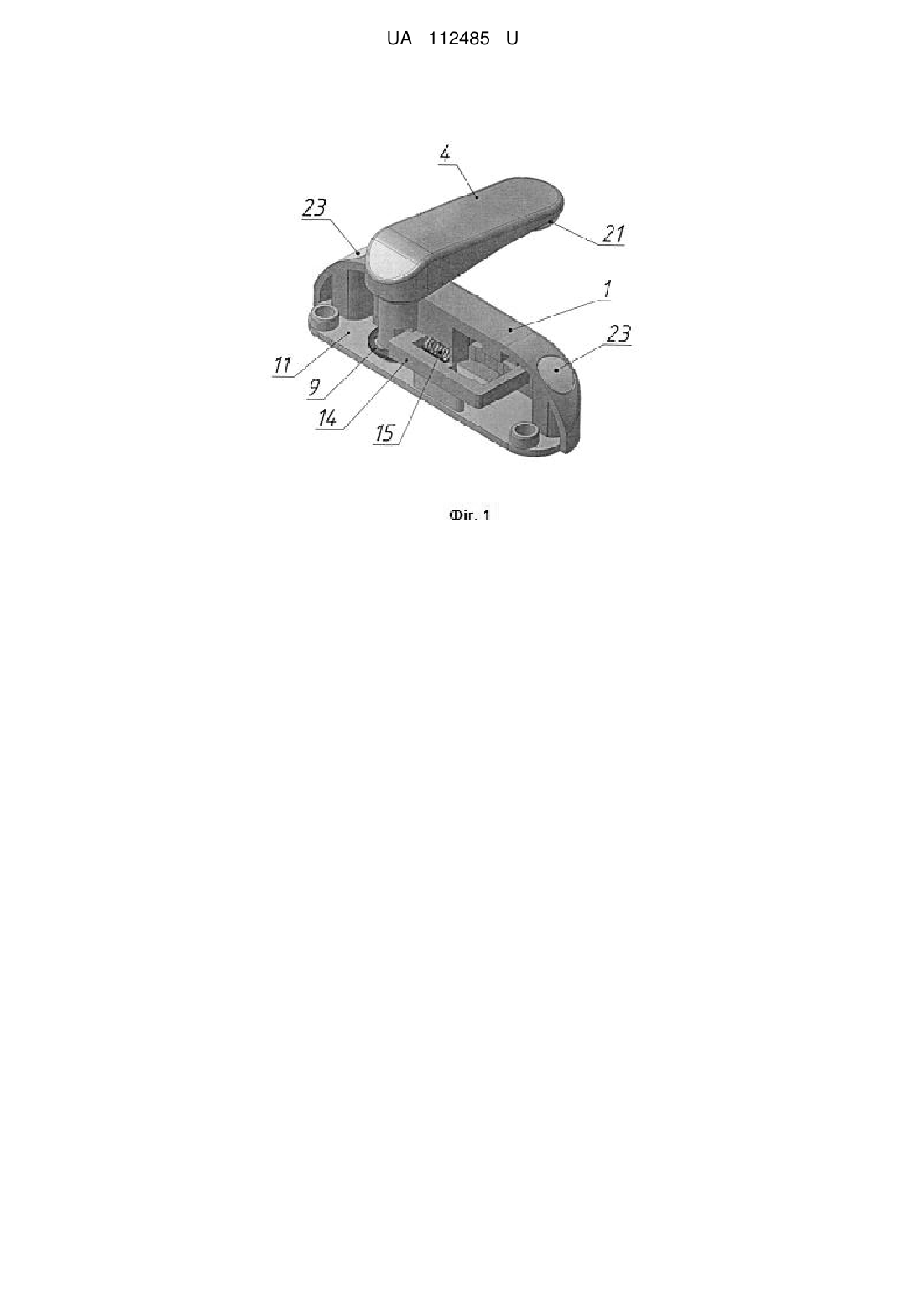

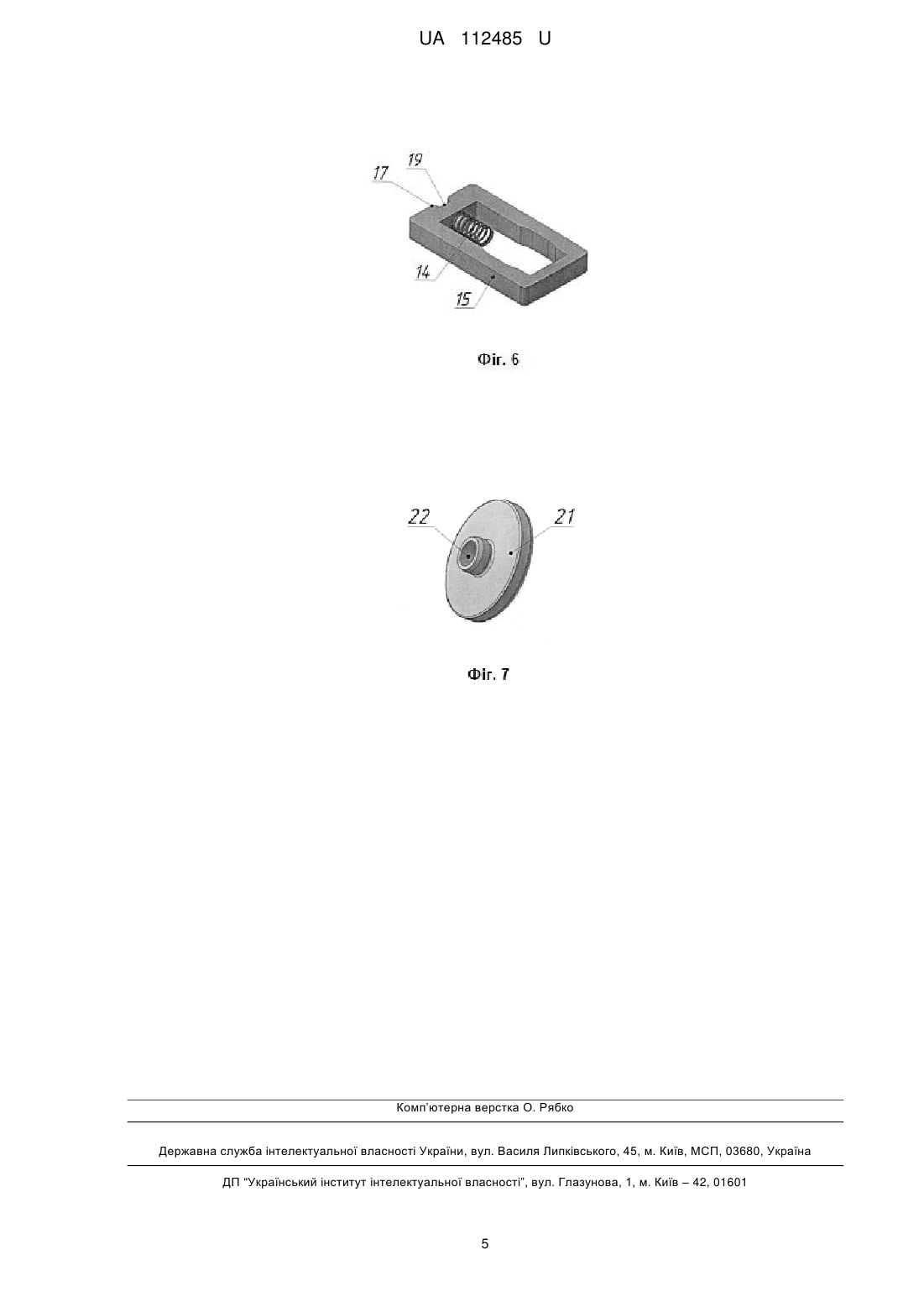

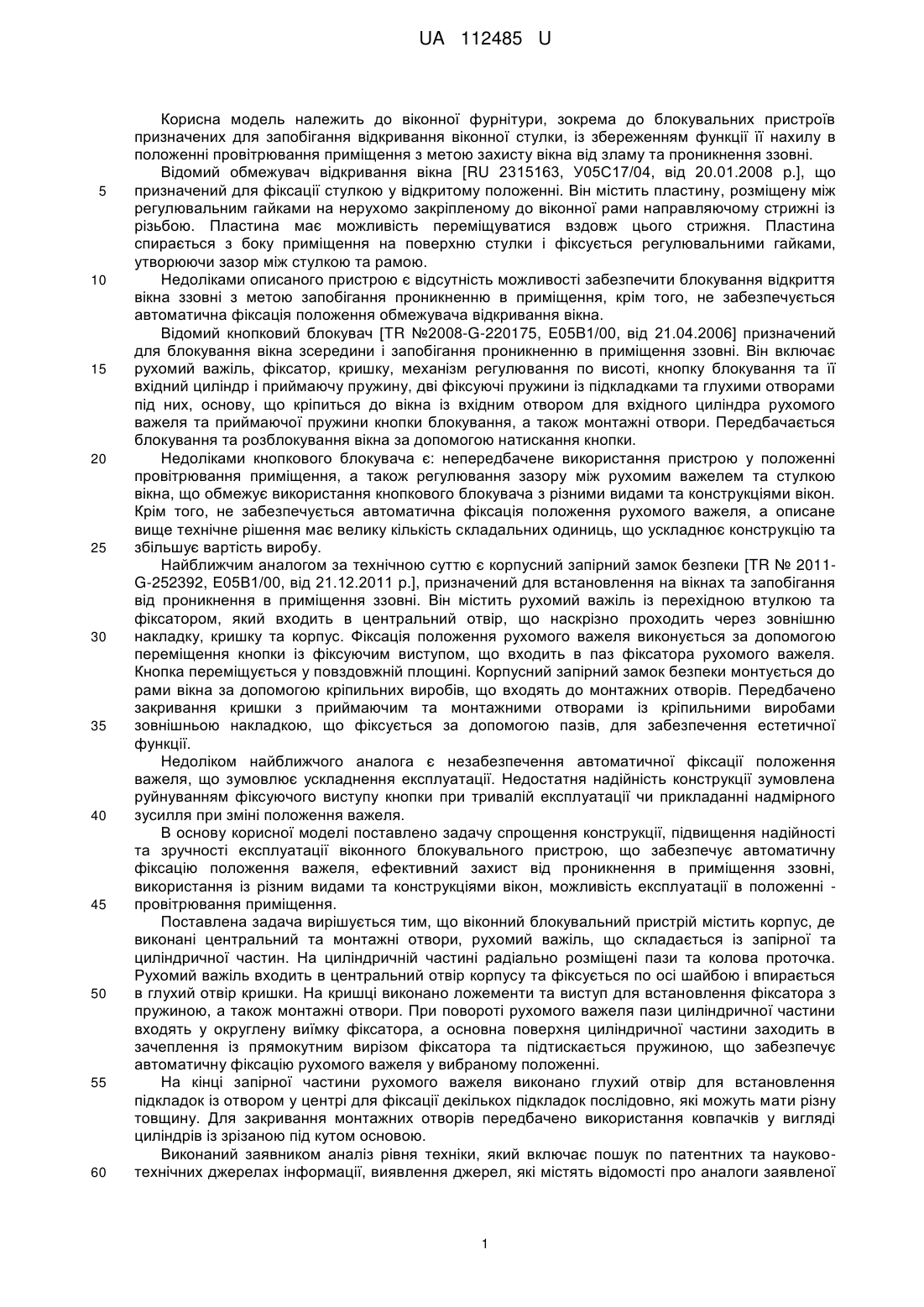

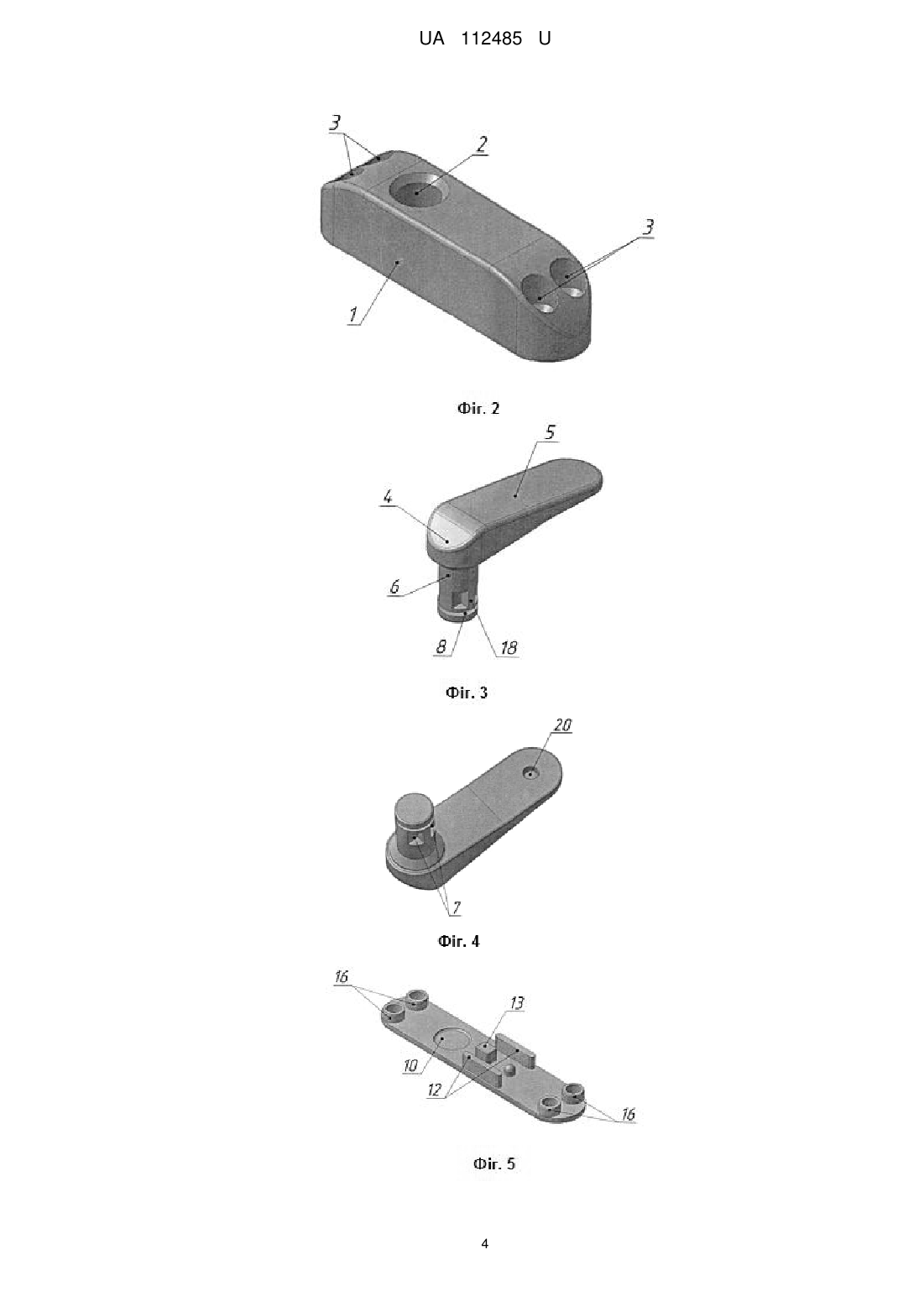

Реферат: Віконний блокувальний пристрій включає рухомий важіль, кришку та корпус із центральним та монтажними отворами. Рухомий важіль складається із запірної та циліндричної частин, де радіально розміщені пази та колова проточка. Важіль вводять в центральний отвір корпусу та фіксують по осі шайбою і де він впирається в глухий отвір кришки, на якій виконано ложементи та виступи для встановлення фіксатора із пружиною, а також монтажні отвори. При повороті рухомого важеля пази циліндричної частини входять в округлену виїмку фіксатора, а основна поверхня циліндричної частини входить у зачеплення із прямокутним вирізом фіксатора та підтискається пружиною, що забезпечує автоматичну фіксацію рухомого важеля у вибраному положенні. UA 112485 U (12) UA 112485 U UA 112485 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до віконної фурнітури, зокрема до блокувальних пристроїв призначених для запобігання відкривання віконної стулки, із збереженням функції її нахилу в положенні провітрювання приміщення з метою захисту вікна від зламу та проникнення ззовні. Відомий обмежувач відкривання вікна [RU 2315163, У05С17/04, від 20.01.2008 p.], що призначений для фіксації стулкою у відкритому положенні. Він містить пластину, розміщену між регулювальним гайками на нерухомо закріпленому до віконної рами направляючому стрижні із різьбою. Пластина має можливість переміщуватися вздовж цього стрижня. Пластина спирається з боку приміщення на поверхню стулки і фіксується регулювальними гайками, утворюючи зазор між стулкою та рамою. Недоліками описаного пристрою є відсутність можливості забезпечити блокування відкриття вікна ззовні з метою запобігання проникненню в приміщення, крім того, не забезпечується автоматична фіксація положення обмежувача відкривання вікна. Відомий кнопковий блокувач [TR №2008-G-220175, E05B1/00, від 21.04.2006] призначений для блокування вікна зсередини і запобігання проникненню в приміщення ззовні. Він включає рухомий важіль, фіксатор, кришку, механізм регулювання по висоті, кнопку блокування та її вхідний циліндр і приймаючу пружину, дві фіксуючі пружини із підкладками та глухими отворами під них, основу, що кріпиться до вікна із вхідним отвором для вхідного циліндра рухомого важеля та приймаючої пружини кнопки блокування, а також монтажні отвори. Передбачається блокування та розблокування вікна за допомогою натискання кнопки. Недоліками кнопкового блокувача є: непередбачене використання пристрою у положенні провітрювання приміщення, а також регулювання зазору між рухомим важелем та стулкою вікна, що обмежує використання кнопкового блокувача з різними видами та конструкціями вікон. Крім того, не забезпечується автоматична фіксація положення рухомого важеля, а описане вище технічне рішення має велику кількість складальних одиниць, що ускладнює конструкцію та збільшує вартість виробу. Найближчим аналогом за технічною суттю є корпусний запірний замок безпеки [TR № 2011G-252392, Е05В1/00, від 21.12.2011 p.], призначений для встановлення на вікнах та запобігання від проникнення в приміщення ззовні. Він містить рухомий важіль із перехідною втулкою та фіксатором, який входить в центральний отвір, що наскрізно проходить через зовнішню накладку, кришку та корпус. Фіксація положення рухомого важеля виконується за допомогою переміщення кнопки із фіксуючим виступом, що входить в паз фіксатора рухомого важеля. Кнопка переміщується у повздовжній площині. Корпусний запірний замок безпеки монтується до рами вікна за допомогою кріпильних виробів, що входять до монтажних отворів. Передбачено закривання кришки з приймаючим та монтажними отворами із кріпильними виробами зовнішньою накладкою, що фіксується за допомогою пазів, для забезпечення естетичної функції. Недоліком найближчого аналога є незабезпечення автоматичної фіксації положення важеля, що зумовлює ускладнення експлуатації. Недостатня надійність конструкції зумовлена руйнуванням фіксуючого виступу кнопки при тривалій експлуатації чи прикладанні надмірного зусилля при зміні положення важеля. В основу корисної моделі поставлено задачу спрощення конструкції, підвищення надійності та зручності експлуатації віконного блокувального пристрою, що забезпечує автоматичну фіксацію положення важеля, ефективний захист від проникнення в приміщення ззовні, використання із різним видами та конструкціями вікон, можливість експлуатації в положенні провітрювання приміщення. Поставлена задача вирішується тим, що віконний блокувальний пристрій містить корпус, де виконані центральний та монтажні отвори, рухомий важіль, що складається із запірної та циліндричної частин. На циліндричній частині радіально розміщені пази та колова проточка. Рухомий важіль входить в центральний отвір корпусу та фіксується по осі шайбою і впирається в глухий отвір кришки. На кришці виконано ложементи та виступ для встановлення фіксатора з пружиною, а також монтажні отвори. При повороті рухомого важеля пази циліндричної частини входять у округлену виїмку фіксатора, а основна поверхня циліндричної частини заходить в зачеплення із прямокутним вирізом фіксатора та підтискається пружиною, що забезпечує автоматичну фіксацію рухомого важеля у вибраному положенні. На кінці запірної частини рухомого важеля виконано глухий отвір для встановлення підкладок із отвором у центрі для фіксації декількох підкладок послідовно, які можуть мати різну товщину. Для закривання монтажних отворів передбачено використання ковпачків у вигляді циліндрів із зрізаною під кутом основою. Виконаний заявником аналіз рівня техніки, який включає пошук по патентних та науковотехнічних джерелах інформації, виявлення джерел, які містять відомості про аналоги заявленої 1 UA 112485 U 5 10 15 корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними істотним ознакам заявленого технічного рішення. Визначення аналога як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак відносно до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі корисної моделі. Отже заявлене технічне рішення відповідає критерію патентоспроможності "новизна". Суть технічного рішення віконного блокувального пристрою, що заявляється, пояснюється кресленнями: На Фіг. 1 - зображено загальний вигляд віконного блокувального пристрою. На Фіг. 2 - зображено корпус блокувального пристрою. На Фіг. 3 - зображено рухомий важіль блокувального пристрою, вигляд зверху. На Фіг. 4 - зображено рухомий важіль блокувального пристрою вигляд знизу. На Фіг. 5 - зображено кришку блокувального пристрою. На Фіг. 6 - зображено кришку блокувального пристрою. На Фіг. 7 - зображено підкладку. На кресленнях позначено: 1 - корпус; 2 - центральний отвір корпусу; 3 - монтажні отвори корпусу; 4 - рухомий важіль; 12 ложементи кришки для встановлення фіксатора; 13 - виступ для встановлення пружини; 14-фіксатор; 15 - пружина; 16 - монтажні отвори кришки; 6 - циліндрична частина рухомого важеля; 17 - округлена виїмка фіксатора; 18 - основна поверхня циліндричної частини 7 - пази циліндричної частини рухомого важеля; рухомого важеля; 19 - прямокутний виріз фіксатора; 8 - колова проточка циліндричної частини рухомого важеля; 20 - глухий отвір у запірній частині рухомого важеля; 9 - шайба; 10 - глухий отвір кришки; 21 - підкладки; 11 - кришка; 22 - глухий отвір підкладки; 23 - ковпачки. 5 - запірна частина рухомого важеля; 20 25 30 35 40 Віконний блокувальний пристрій містить корпус 1, де виконані центральний 2 та монтажні отвори 3, рухомий важіль 4, що складається із запірної 5 та циліндричної частин 6. На циліндричній частині 6 радіально розміщені пази 7 та колова проточка 8. Рухомий важіль 4 входить в центральний отвір 2 корпусу 1 та фіксується по осі шайбою 9 і впирається в глухий отвір 10 кришки 11. На кришці 11 виконано ложементи 12 та виступ 13 для встановлення фіксатора 14 з пружиною 15, а також монтажні отвори 16. При повороті рухомого важеля 4 пази циліндричної частини 7 входять в округлену виїмку 17 фіксатора 14, а основна поверхня 18 циліндричної частини 6 заходить в зачеплення із прямокутним вирізом 19 фіксатора 14 та підтискається пружиною 15, що забезпечує автоматичну фіксацію рухомого важеля 4 у вибраному положенні. На кінці запірної частини 5 рухомого важеля 4 виконано глухий отвір 20 для встановлення підкладок 21 із отвором 22 у центрі для фіксації декількох підкладок послідовно, які можуть мати різну товщину. Для закривання монтажних отворів передбачено використання ковпачків 23 у вигляді циліндрів із зрізаною під кутом основою. Віконний блокувальний пристрій працює наступним чином. В закритому положенні рухомий важіль розміщений перпендикулярно до корпусу з кришкою. При цьому за рахунок входження пазів та основної поверхні циліндричної частини рухомого важеля у округлену виїмку та прямокутний виріз фіксатора і підтискання пружиною - положення важеля є зафіксованим. Під час прикладання до рухомого важеля зусилля він тисне на пружину та відсуває фіксатор, а пази та основна поверхня циліндрової частини рухомого важеля виходять із зачеплення із округлою виїмкою та прямокутним вирізом фіксатора. Так відбувається зміна положення рухомого важеля, яке автоматично фіксується за рахунок повернення фіксатора із пружиною у вихідне положення, що забезпечує можливість відкривання стулки вікна та встановлення її у положення провітрювання приміщення. Після повернення рухомого важеля у положення перпендикулярне корпусу, його обмежувальна фіксація 2 UA 112485 U 5 10 15 відновлюється. Цим забезпечується простота, надійність та зручність експлуатації віконного блокувального пристрою. Віконний блокувальний пристрій монтується на раму вікна за допомогою кріпильних виробів, що входять до монтажних отворів корпусу та кришки. Для забезпечення естетичної функції передбачене встановлення ковпачків у вигляді циліндрів із зрізаною під кутом основою. Для забезпечення використання заявленого пристрою із різними видами та конструкціями вікон передбачена можливість встановлення підкладок із отвором у центрі для фіксації декількох підкладок послідовно, які можуть мати різну товщину. Це виключає биття та пошкодження поверхні стулок вікна і підвищує надійність роботи пристрою. Заявлене технічне рішення віконного блокувального пристрою може бути використано для запобігання відкриванню віконної стулки, із збереженням функції її нахилу в положенні провітрювання приміщення з метою захисту вікна від зламу та проникнення ззовні. Випробування роботи дослідних зразків пристрою підвередили надійність та зручність в експлуатації. В матеріалах заявки воно описане повністю, отже відповідає критерію патентоспроможності "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Віконний блокувальний пристрій, що включає рухомий важіль, кришку та корпус із центральним та монтажними отворами, який відрізняється тим, що рухомий важіль, що складається із запірної та циліндричної частин, де радіально розміщені пази та колова проточка, вводять в центральний отвір корпусу та фіксують по осі шайбою і де він впирається в глухий отвір кришки, на якій виконано ложементи та виступи для встановлення фіксатора із пружиною, а також монтажні отвори, при повороті рухомого важеля пази циліндричної частини входять в округлену виїмку фіксатора, а основна поверхня циліндричної частини входить у зачеплення із прямокутним вирізом фіксатора та підтискається пружиною, що забезпечує автоматичну фіксацію рухомого важеля у вибраному положенні. 2. Віконний блокувальний пристрій за п. 1, який відрізняється тим, що на кінці запірної частини рухомого важеля виконано глухий отвір для встановлення підкладок із отвором у центрі для фіксації декількох підкладок послідовно, які можуть мати різну товщину, для закривання монтажних отворів передбачено використання ковпачків у вигляді циліндрів із зрізаною під кутом основою. 3 UA 112485 U 4 UA 112485 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
