Стілець функціональний

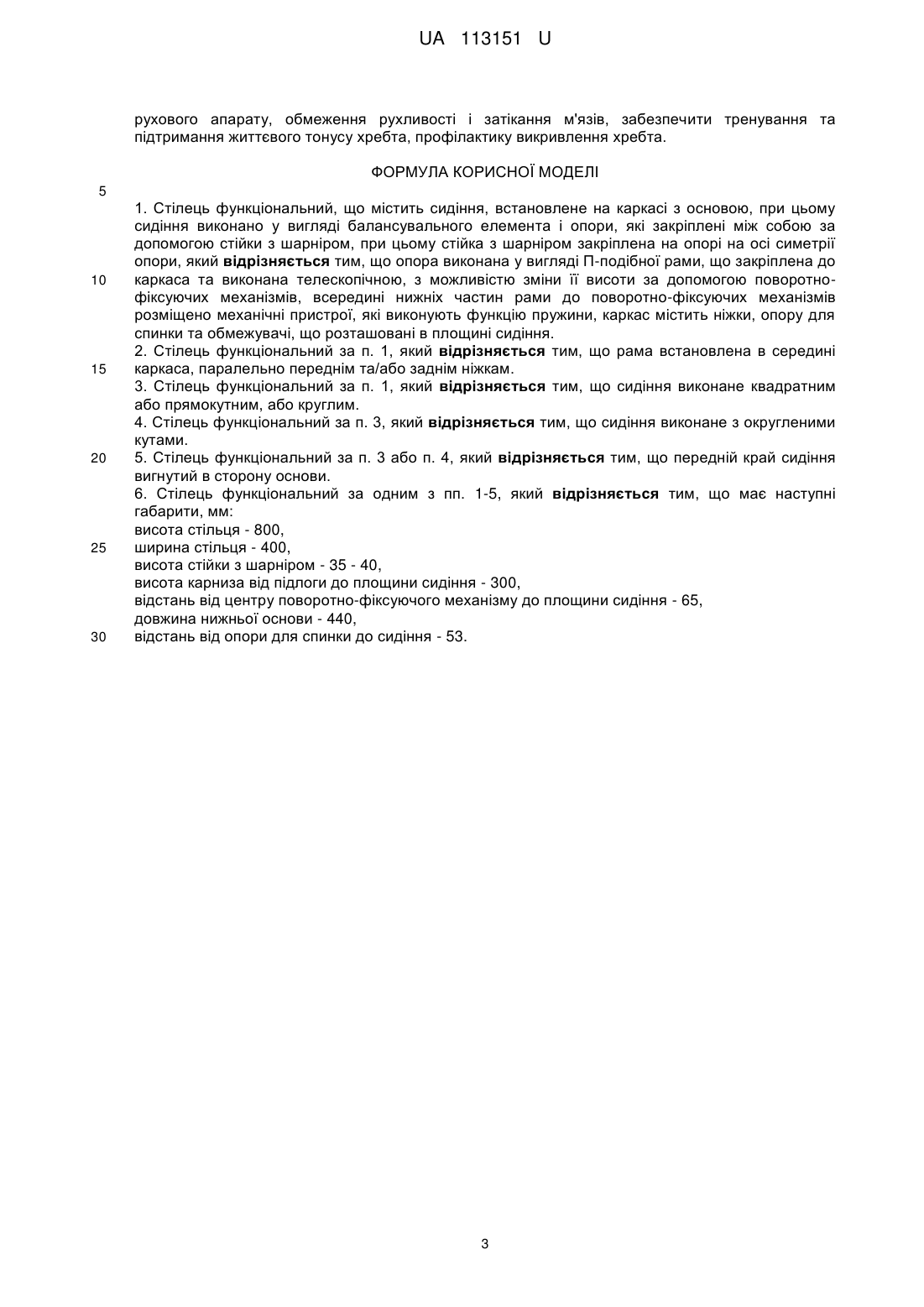

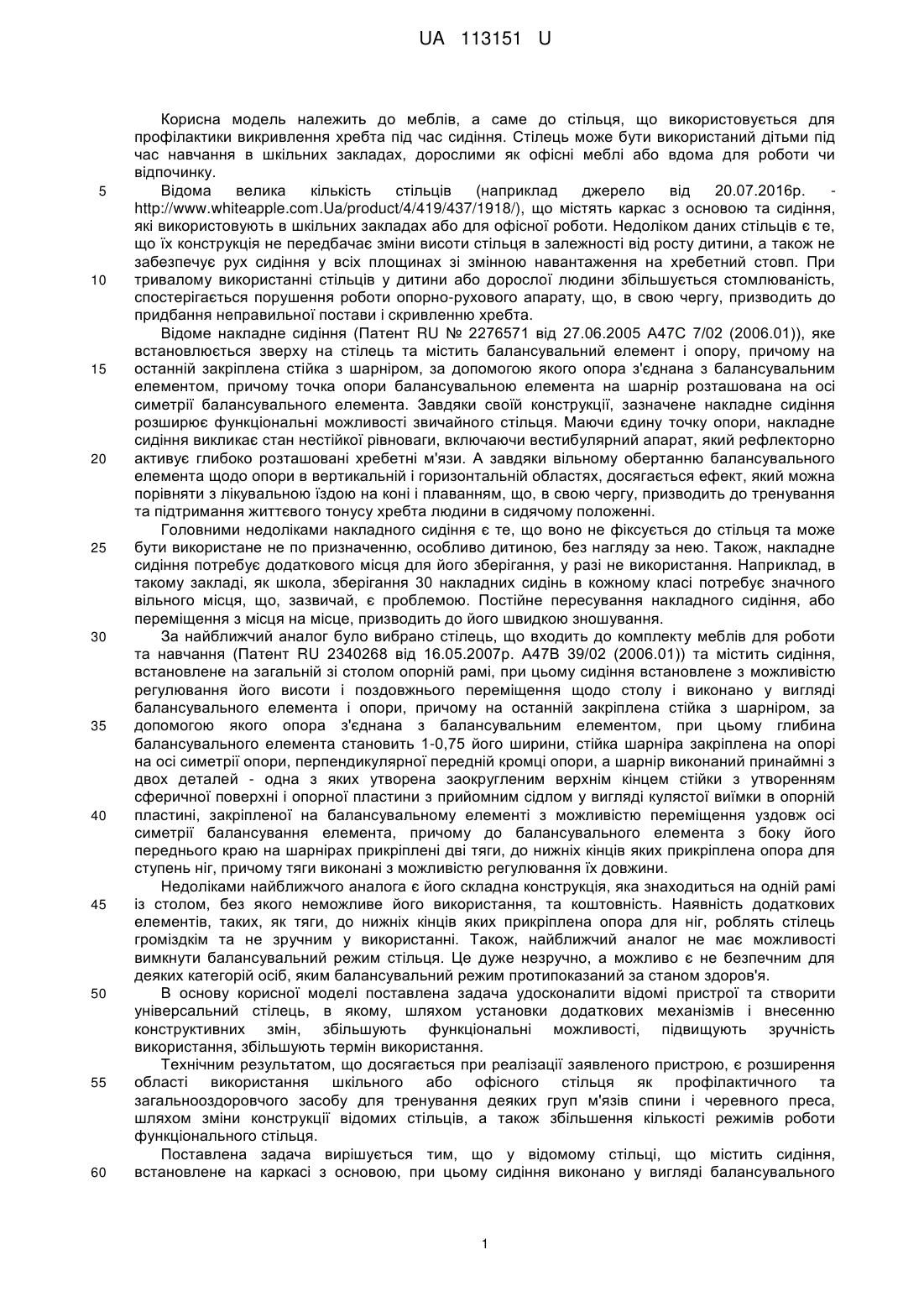

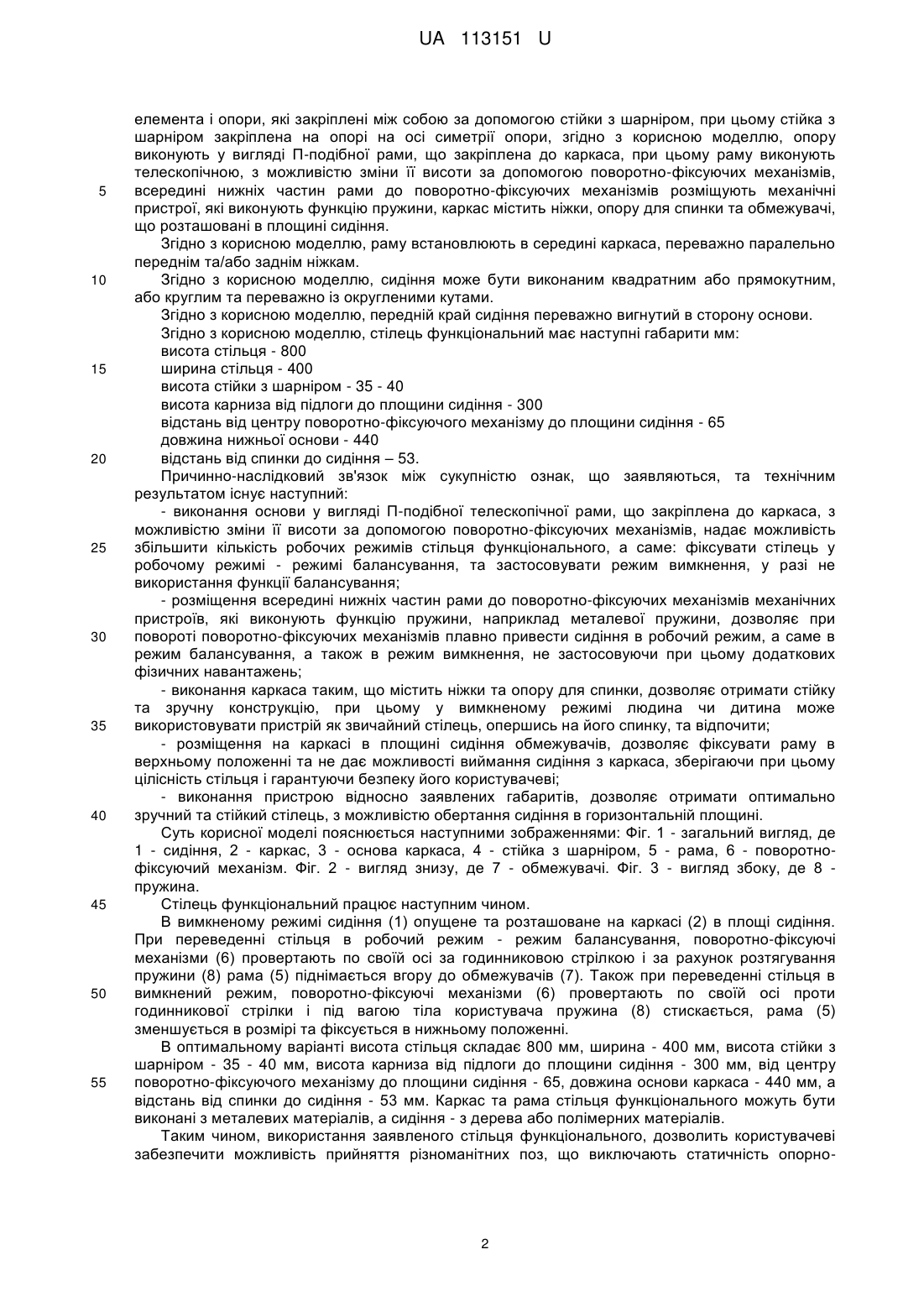

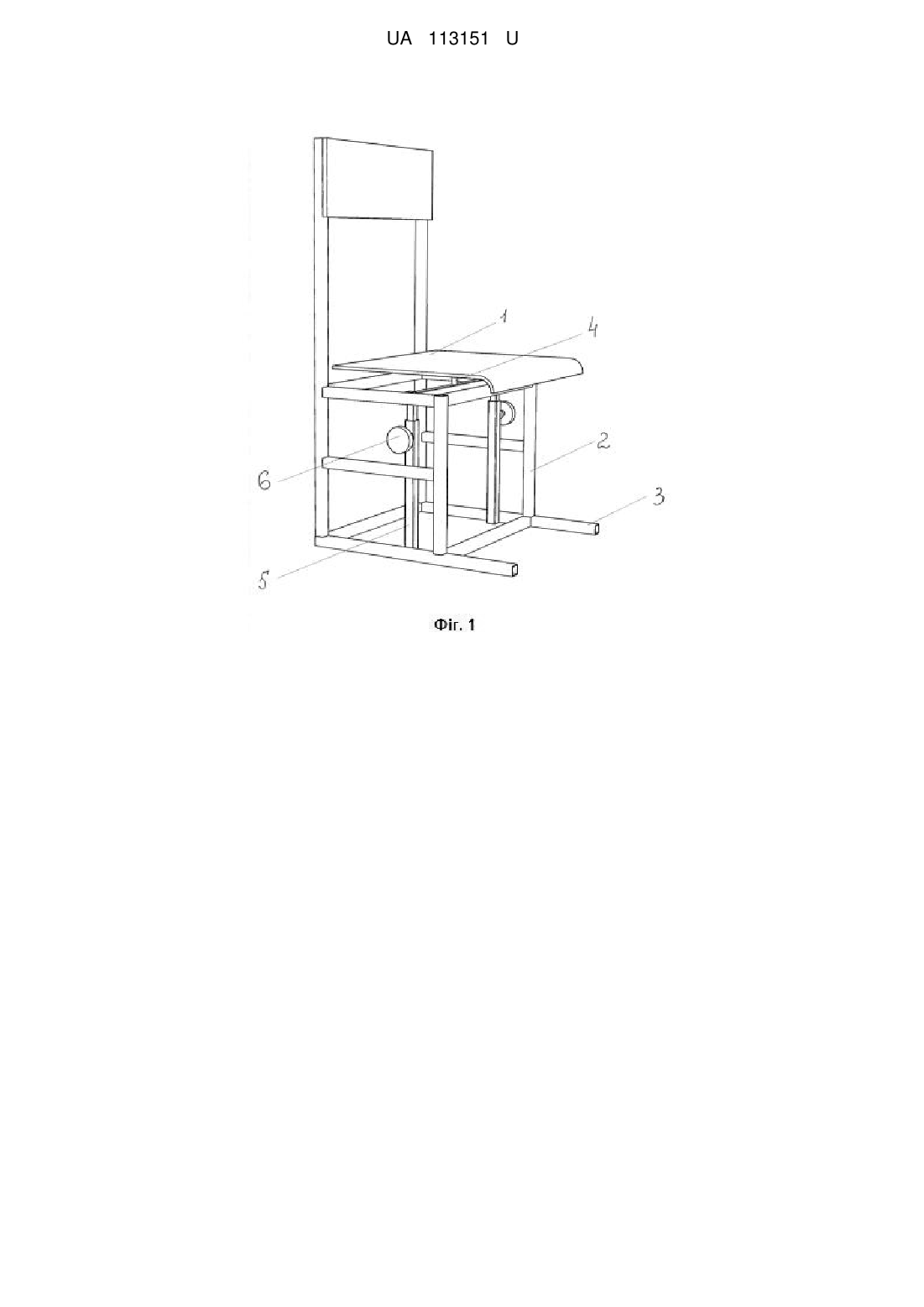

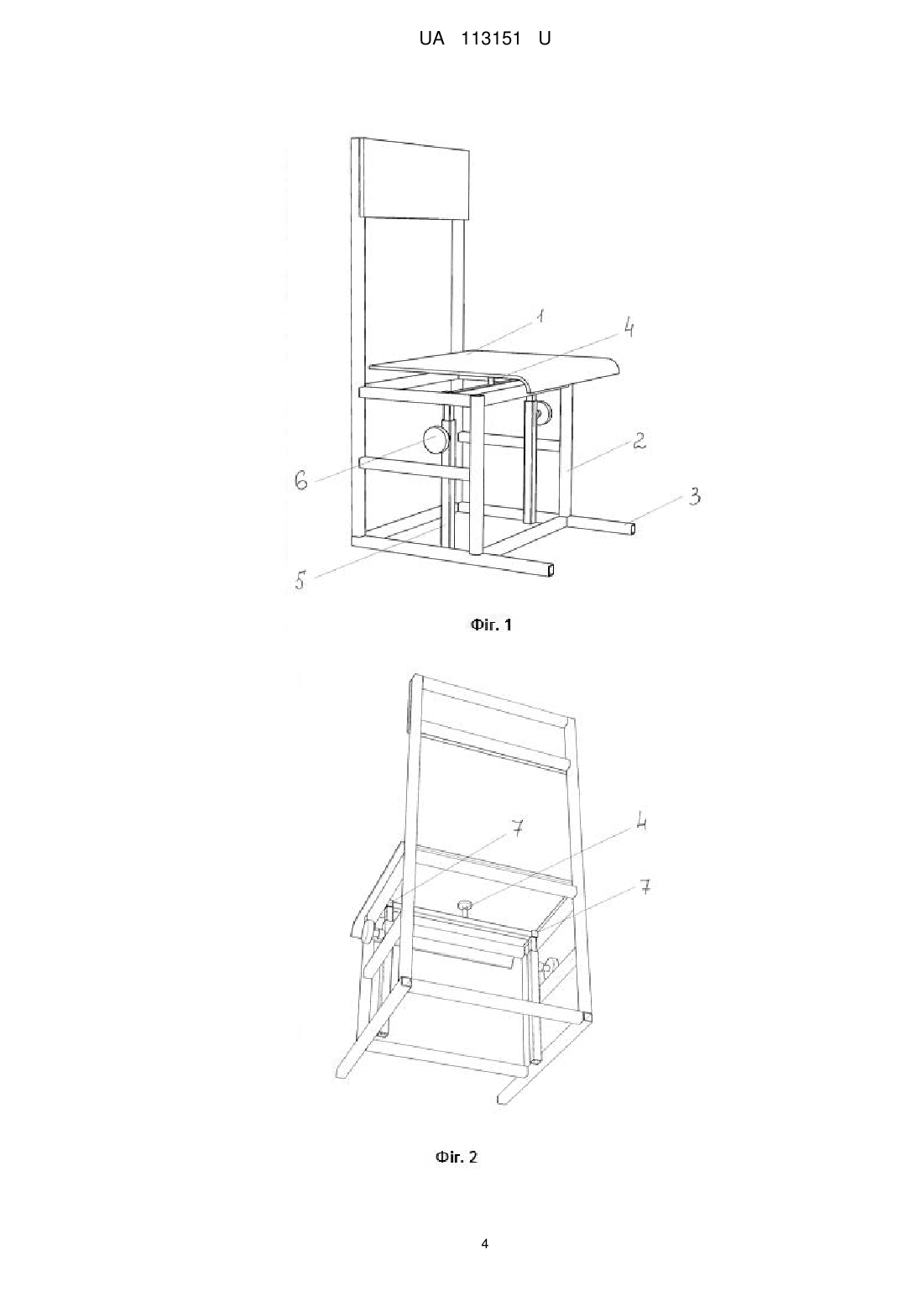

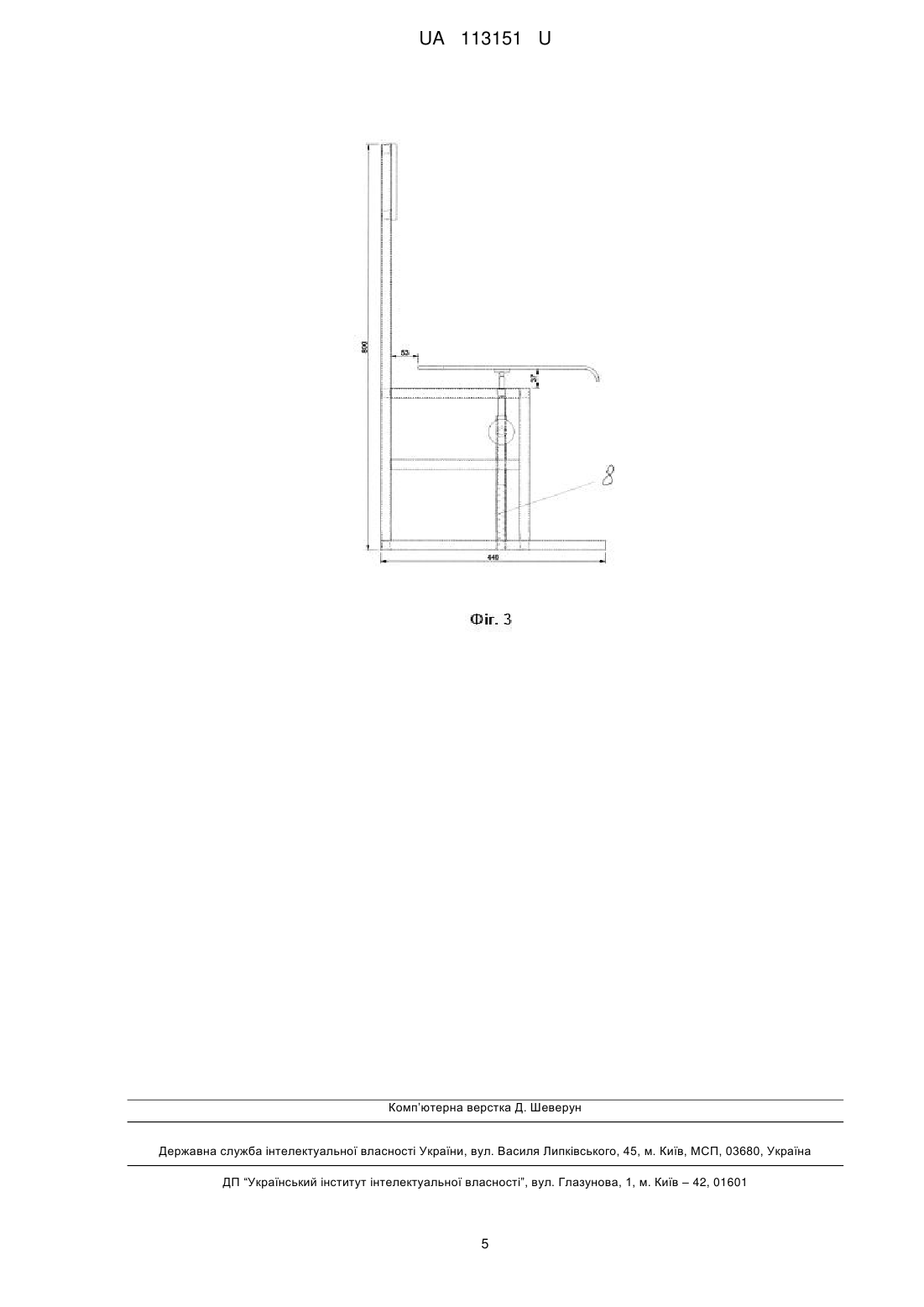

Реферат: Стілець функціональний містить сидіння, встановлене на каркасі з основою, при цьому сидіння виконано у вигляді балансувального елемента і опори, які закріплені між собою за допомогою стійки з шарніром, при цьому стійка з шарніром закріплена на опорі на осі симетрії опори. Опора виконана у вигляді П-подібної рами, що закріплена до каркаса та виконана телескопічною, з можливістю зміни її висоти за допомогою поворотно-фіксуючих механізмів. Всередині нижніх частин рами до поворотно-фіксуючих механізмів розміщено механічні пристрої, які виконують функцію пружини. Каркас містить ніжки, опору для спинки та обмежувачі, що розташовані в площині сидіння. UA 113151 U (12) UA 113151 U UA 113151 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, а саме до стільця, що використовується для профілактики викривлення хребта під час сидіння. Стілець може бути використаний дітьми під час навчання в шкільних закладах, дорослими як офісні меблі або вдома для роботи чи відпочинку. Відома велика кількість стільців (наприклад джерело від 20.07.2016р. http://www.whiteapple.com.Ua/product/4/419/437/1918/), що містять каркас з основою та сидіння, які використовують в шкільних закладах або для офісної роботи. Недоліком даних стільців є те, що їх конструкція не передбачає зміни висоти стільця в залежності від росту дитини, а також не забезпечує рух сидіння у всіх площинах зі змінною навантаження на хребетний стовп. При тривалому використанні стільців у дитини або дорослої людини збільшується стомлюваність, спостерігається порушення роботи опорно-рухового апарату, що, в свою чергу, призводить до придбання неправильної постави і скривленню хребта. Відоме накладне сидіння (Патент RU № 2276571 від 27.06.2005 А47С 7/02 (2006.01)), яке встановлюється зверху на стілець та містить балансувальний елемент і опору, причому на останній закріплена стійка з шарніром, за допомогою якого опора з'єднана з балансувальним елементом, причому точка опори балансувальною елемента на шарнір розташована на осі симетрії балансувального елемента. Завдяки своїй конструкції, зазначене накладне сидіння розширює функціональні можливості звичайного стільця. Маючи єдину точку опори, накладне сидіння викликає стан нестійкої рівноваги, включаючи вестибулярний апарат, який рефлекторно активує глибоко розташовані хребетні м'язи. А завдяки вільному обертанню балансувального елемента щодо опори в вертикальній і горизонтальній областях, досягається ефект, який можна порівняти з лікувальною їздою на коні і плаванням, що, в свою чергу, призводить до тренування та підтримання життєвого тонусу хребта людини в сидячому положенні. Головними недоліками накладного сидіння є те, що воно не фіксується до стільця та може бути використане не по призначенню, особливо дитиною, без нагляду за нею. Також, накладне сидіння потребує додаткового місця для його зберігання, у разі не використання. Наприклад, в такому закладі, як школа, зберігання 30 накладних сидінь в кожному класі потребує значного вільного місця, що, зазвичай, є проблемою. Постійне пересування накладного сидіння, або переміщення з місця на місце, призводить до його швидкою зношування. За найближчий аналог було вибрано стілець, що входить до комплекту меблів для роботи та навчання (Патент RU 2340268 від 16.05.2007р. А47В 39/02 (2006.01)) та містить сидіння, встановлене на загальній зі столом опорній рамі, при цьому сидіння встановлене з можливістю регулювання його висоти і поздовжнього переміщення щодо столу і виконано у вигляді балансувального елемента і опори, причому на останній закріплена стійка з шарніром, за допомогою якого опора з'єднана з балансувальним елементом, при цьому глибина балансувального елемента становить 1-0,75 його ширини, стійка шарніра закріплена на опорі на осі симетрії опори, перпендикулярної передній кромці опори, а шарнір виконаний принаймні з двох деталей - одна з яких утворена заокругленим верхнім кінцем стійки з утворенням сферичної поверхні і опорної пластини з прийомним сідлом у вигляді кулястої виїмки в опорній пластині, закріпленої на балансувальному елементі з можливістю переміщення уздовж осі симетрії балансування елемента, причому до балансувального елемента з боку його переднього краю на шарнірах прикріплені дві тяги, до нижніх кінців яких прикріплена опора для ступень ніг, причому тяги виконані з можливістю регулювання їх довжини. Недоліками найближчого аналога є його складна конструкція, яка знаходиться на одній рамі із столом, без якого неможливе його використання, та коштовність. Наявність додаткових елементів, таких, як тяги, до нижніх кінців яких прикріплена опора для ніг, роблять стілець громіздкім та не зручним у використанні. Також, найближчий аналог не має можливості вимкнути балансувальний режим стільця. Це дуже незручно, а можливо є не безпечним для деяких категорій осіб, яким балансувальний режим протипоказаний за станом здоров'я. В основу корисної моделі поставлена задача удосконалити відомі пристрої та створити універсальний стілець, в якому, шляхом установки додаткових механізмів і внесенню конструктивних змін, збільшують функціональні можливості, підвищують зручність використання, збільшують термін використання. Технічним результатом, що досягається при реалізації заявленого пристрою, є розширення області використання шкільного або офісного стільця як профілактичного та загальнооздоровчого засобу для тренування деяких груп м'язів спини і черевного преса, шляхом зміни конструкції відомих стільців, а також збільшення кількості режимів роботи функціонального стільця. Поставлена задача вирішується тим, що у відомому стільці, що містить сидіння, встановлене на каркасі з основою, при цьому сидіння виконано у вигляді балансувального 1 UA 113151 U 5 10 15 20 25 30 35 40 45 50 55 елемента і опори, які закріплені між собою за допомогою стійки з шарніром, при цьому стійка з шарніром закріплена на опорі на осі симетрії опори, згідно з корисною моделлю, опору виконують у вигляді П-подібної рами, що закріплена до каркаса, при цьому раму виконують телескопічною, з можливістю зміни її висоти за допомогою поворотно-фіксуючих механізмів, всередині нижніх частин рами до поворотно-фіксуючих механізмів розміщують механічні пристрої, які виконують функцію пружини, каркас містить ніжки, опору для спинки та обмежувачі, що розташовані в площині сидіння. Згідно з корисною моделлю, раму встановлюють в середині каркаса, переважно паралельно переднім та/або заднім ніжкам. Згідно з корисною моделлю, сидіння може бути виконаним квадратним або прямокутним, або круглим та переважно із округленими кутами. Згідно з корисною моделлю, передній край сидіння переважно вигнутий в сторону основи. Згідно з корисною моделлю, стілець функціональний має наступні габарити мм: висота стільця - 800 ширина стільця - 400 висота стійки з шарніром - 35 - 40 висота карниза від підлоги до площини сидіння - 300 відстань від центру поворотно-фіксуючого механізму до площини сидіння - 65 довжина нижньої основи - 440 відстань від спинки до сидіння – 53. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний: - виконання основи у вигляді П-подібної телескопічної рами, що закріплена до каркаса, з можливістю зміни її висоти за допомогою поворотно-фіксуючих механізмів, надає можливість збільшити кількість робочих режимів стільця функціонального, а саме: фіксувати стілець у робочому режимі - режимі балансування, та застосовувати режим вимкнення, у разі не використання функції балансування; - розміщення всередині нижніх частин рами до поворотно-фіксуючих механізмів механічних пристроїв, які виконують функцію пружини, наприклад металевої пружини, дозволяє при повороті поворотно-фіксуючих механізмів плавно привести сидіння в робочий режим, а саме в режим балансування, а також в режим вимкнення, не застосовуючи при цьому додаткових фізичних навантажень; - виконання каркаса таким, що містить ніжки та опору для спинки, дозволяє отримати стійку та зручну конструкцію, при цьому у вимкненому режимі людина чи дитина може використовувати пристрій як звичайний стілець, опершись на його спинку, та відпочити; - розміщення на каркасі в площині сидіння обмежувачів, дозволяє фіксувати раму в верхньому положенні та не дає можливості виймання сидіння з каркаса, зберігаючи при цьому цілісність стільця і гарантуючи безпеку його користувачеві; - виконання пристрою відносно заявлених габаритів, дозволяє отримати оптимально зручний та стійкий стілець, з можливістю обертання сидіння в горизонтальній площині. Суть корисної моделі пояснюється наступними зображеннями: Фіг. 1 - загальний вигляд, де 1 - сидіння, 2 - каркас, 3 - основа каркаса, 4 - стійка з шарніром, 5 - рама, 6 - поворотнофіксуючий механізм. Фіг. 2 - вигляд знизу, де 7 - обмежувачі. Фіг. 3 - вигляд збоку, де 8 пружина. Стілець функціональний працює наступним чином. В вимкненому режимі сидіння (1) опущене та розташоване на каркасі (2) в площі сидіння. При переведенні стільця в робочий режим - режим балансування, поворотно-фіксуючі механізми (6) провертають по своїй осі загодинниковою стрілкою і за рахунок розтягування пружини (8) рама (5) піднімається вгору до обмежувачів (7). Також при переведенні стільця в вимкнений режим, поворотно-фіксуючі механізми (6) провертають по своїй осі проти годинникової стрілки і під вагою тіла користувача пружина (8) стискається, рама (5) зменшується в розмірі та фіксується в нижньому положенні. В оптимальному варіанті висота стільця складає 800 мм, ширина - 400 мм, висота стійки з шарніром - 35 - 40 мм, висота карниза від підлоги до площини сидіння - 300 мм, від центру поворотно-фіксуючого механізму до площини сидіння - 65, довжина основи каркаса - 440 мм, а відстань від спинки до сидіння - 53 мм. Каркас та рама стільця функціонального можуть бути виконані з металевих матеріалів, а сидіння - з дерева або полімерних матеріалів. Таким чином, використання заявленого стільця функціонального, дозволить користувачеві забезпечити можливість прийняття різноманітних поз, що виключають статичність опорно 2 UA 113151 U рухового апарату, обмеження рухливості і затікання м'язів, забезпечити тренування та підтримання життєвого тонусу хребта, профілактику викривлення хребта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Стілець функціональний, що містить сидіння, встановлене на каркасі з основою, при цьому сидіння виконано у вигляді балансувального елемента і опори, які закріплені між собою за допомогою стійки з шарніром, при цьому стійка з шарніром закріплена на опорі на осі симетрії опори, який відрізняється тим, що опора виконана у вигляді П-подібної рами, що закріплена до каркаса та виконана телескопічною, з можливістю зміни її висоти за допомогою поворотнофіксуючих механізмів, всередині нижніх частин рами до поворотно-фіксуючих механізмів розміщено механічні пристрої, які виконують функцію пружини, каркас містить ніжки, опору для спинки та обмежувачі, що розташовані в площині сидіння. 2. Стілець функціональний за п. 1, який відрізняється тим, що рама встановлена в середині каркаса, паралельно переднім та/або заднім ніжкам. 3. Стілець функціональний за п. 1, який відрізняється тим, що сидіння виконане квадратним або прямокутним, або круглим. 4. Стілець функціональний за п. 3, який відрізняється тим, що сидіння виконане з округленими кутами. 5. Стілець функціональний за п. 3 або п. 4, який відрізняється тим, що передній край сидіння вигнутий в сторону основи. 6. Стілець функціональний за одним з пп. 1-5, який відрізняється тим, що має наступні габарити, мм: висота стільця - 800, ширина стільця - 400, висота стійки з шарніром - 35 - 40, висота карниза від підлоги до площини сидіння - 300, відстань від центру поворотно-фіксуючого механізму до площини сидіння - 65, довжина нижньої основи - 440, відстань від опори для спинки до сидіння - 53. 3 UA 113151 U 4 UA 113151 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
