Спосіб оцінювання рівня технічної досконалості однотипних зразків озброєння і військової техніки

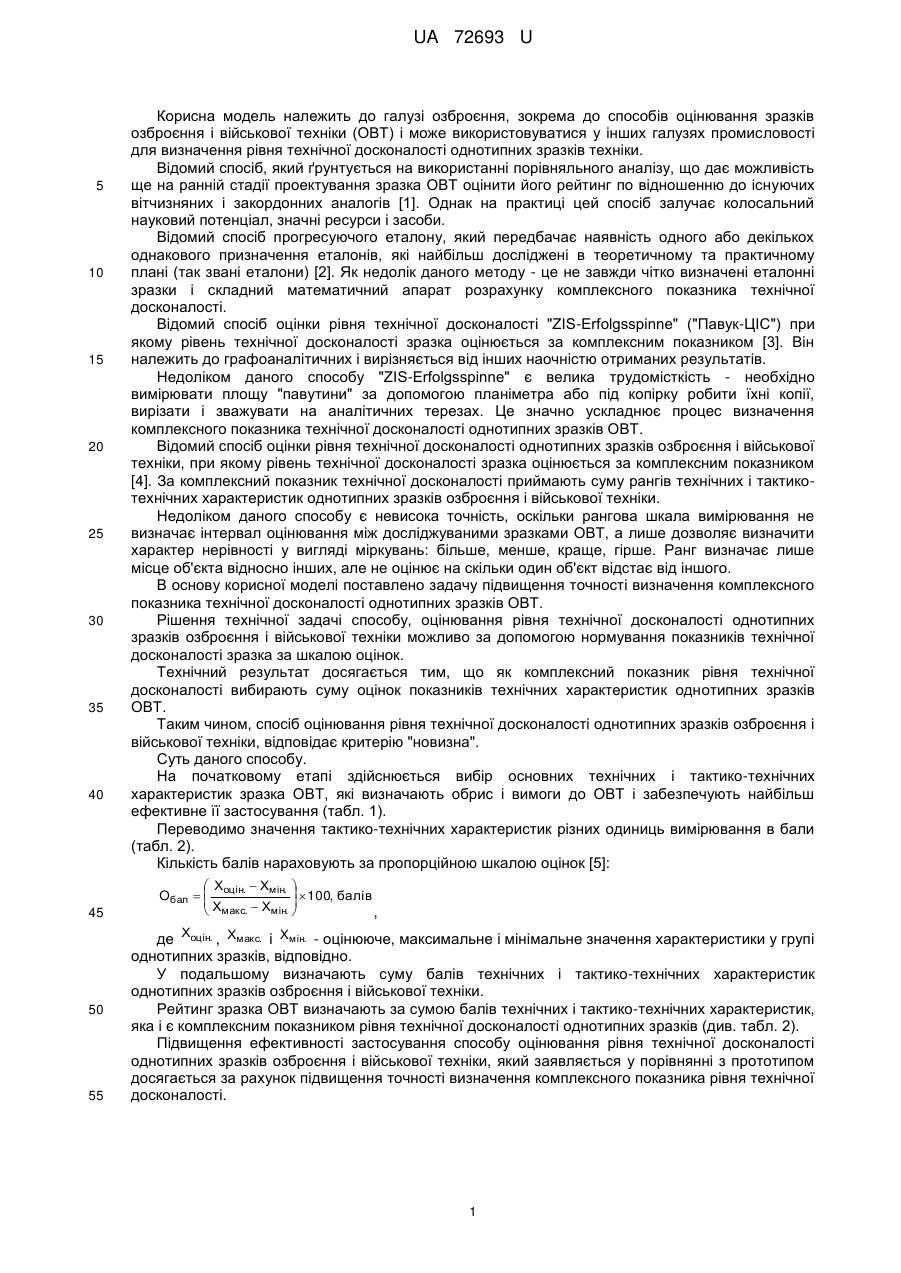

Реферат: UA 72693 U UA 72693 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до способів оцінювання зразків озброєння і військової техніки (ОВТ) і може використовуватися у інших галузях промисловості для визначення рівня технічної досконалості однотипних зразків техніки. Відомий спосіб, який ґрунтується на використанні порівняльного аналізу, що дає можливість ще на ранній стадії проектування зразка ОВТ оцінити його рейтинг по відношенню до існуючих вітчизняних і закордонних аналогів [1]. Однак на практиці цей спосіб залучає колосальний науковий потенціал, значні ресурси і засоби. Відомий спосіб прогресуючого еталону, який передбачає наявність одного або декількох однакового призначення еталонів, які найбільш досліджені в теоретичному та практичному плані (так звані еталони) [2]. Як недолік даного методу - це не завжди чітко визначені еталонні зразки і складний математичний апарат розрахунку комплексного показника технічної досконалості. Відомий спосіб оцінки рівня технічної досконалості "ZIS-Erfolgsspinne" ("Павук-ЦІС") при якому рівень технічної досконалості зразка оцінюється за комплексним показником [3]. Він належить до графоаналітичних і вирізняється від інших наочністю отриманих результатів. Недоліком даного способу "ZIS-Erfolgsspinne" є велика трудомісткість - необхідно вимірювати площу "павутини" за допомогою планіметра або під копірку робити їхні копії, вирізати і зважувати на аналітичних терезах. Це значно ускладнює процес визначення комплексного показника технічної досконалості однотипних зразків ОВТ. Відомий спосіб оцінки рівня технічної досконалості однотипних зразків озброєння і військової техніки, при якому рівень технічної досконалості зразка оцінюється за комплексним показником [4]. За комплексний показник технічної досконалості приймають суму рангів технічних і тактикотехнічних характеристик однотипних зразків озброєння і військової техніки. Недоліком даного способу є невисока точність, оскільки рангова шкала вимірювання не визначає інтервал оцінювання між досліджуваними зразками ОВТ, а лише дозволяє визначити характер нерівності у вигляді міркувань: більше, менше, краще, гірше. Ранг визначає лише місце об'єкта відносно інших, але не оцінює на скільки один об'єкт відстає від іншого. В основу корисної моделі поставлено задачу підвищення точності визначення комплексного показника технічної досконалості однотипних зразків ОВТ. Рішення технічної задачі способу, оцінювання рівня технічної досконалості однотипних зразків озброєння і військової техніки можливо за допомогою нормування показників технічної досконалості зразка за шкалою оцінок. Технічний результат досягається тим, що як комплексний показник рівня технічної досконалості вибирають суму оцінок показників технічних характеристик однотипних зразків ОВТ. Таким чином, спосіб оцінювання рівня технічної досконалості однотипних зразків озброєння і військової техніки, відповідає критерію "новизна". Суть даного способу. На початковому етапі здійснюється вибір основних технічних і тактико-технічних характеристик зразка ОВТ, які визначають обрис і вимоги до ОВТ і забезпечують найбільш ефективне її застосування (табл. 1). Переводимо значення тактико-технічних характеристик різних одиниць вимірювання в бали (табл. 2). Кількість балів нараховують за пропорційною шкалою оцінок [5]: Х  Хмін.    100, балів Oбал   оцін. Х   макс.  Хмін.  , де Хоцін. , Хмакс. і Хмін. - оцінююче, максимальне і мінімальне значення характеристики у групі однотипних зразків, відповідно. У подальшому визначають суму балів технічних і тактико-технічних характеристик однотипних зразків озброєння і військової техніки. Рейтинг зразка ОВТ визначають за сумою балів технічних і тактико-технічних характеристик, яка і є комплексним показником рівня технічної досконалості однотипних зразків (див. табл. 2). Підвищення ефективності застосування способу оцінювання рівня технічної досконалості однотипних зразків озброєння і військової техніки, який заявляється у порівнянні з прототипом досягається за рахунок підвищення точності визначення комплексного показника рівня технічної досконалості. 1 UA 72693 U Таблиця 1 Технічні і тактико-технічні характеристики рівня технічної досконалості зразків № з/п зразка 1 62,1 63,1 62 54,3 60 41 46 46 41 46 1 2 3 4 5 6 7 8 9 10 Характеристика 3 4 5 1560 35 46 1563 35 70 1592 5,8 52 1592 30 35 1840 30 70 1592 12 25 1592 18 25 1600 18 35 1600 12 25 1670 25 25 2 1500 1050 1200 1500 1500 840 1000 1000 780 1200 6 120 100 150^ 180 180 200 320 160 200 130 7 66 40 59 68 71 60 70 70 60 65 8 420 480 800 650 700 700 700 555 700 500 Таблиця 2 Значення балів технічних і тактико-технічних характеристик рівня технічної досконалості зразків № з/п зразка 1 2 3 4 5 6 7 8 9 10 5 10 15 1 4,5 0 5 39,8 14 100 77,4 77,4 100 77,4 2 100 37,5 58,3 100 100 8,3 30,6 30,6 0 58,3 Характеристика 3 4 5 6 0 6 46,7 9,1 1,1 10 100 0 11,4 9 60 22,7 11,4 2 22,2 36,4 100 1 100 36,4 11,4 7 0 45,5 11,4 3 0 100 14,3 5 22,2 27,3 14,3 8 0 45,5 39,3 4 0 13,6 7 83,9 0 61,3 90,3 100 64,5 96,8 96,8 64,5 80,6 8 0 15,8 100 60,5 73,7 73,7 73,7 35,5 73,7 21,1 Сума балів Рейтинг 344.2 254,4 298,7 442,9 607,0 324,6 431,7 345,9 319,2 379,0 6 10 9 2 1 7 3 5 8 4 Джерела інформації: 1. Семенов С.С. Оценка технического уровня образцов вооружения и военной техники / Семенов С.С., Харчев В.Н., Иоффин А.И. - М.: Радио и связь, 2004.-532 с. 2. Черноскутов А.І., Мурзин В.Н., Ширенков В.Е. Комплексная оценка качества изделий с помощью метода прогрессирующего эталона // Надежность и контроль качества.-1985. - № 4. 3. Науман Э. Принять решение - но как?: Пер. с нем. Адлер Ю. - М.: Мир, 1987.-198 с. 4 Патент на корисну модель 65254 України в МПК G01N 27/27. Спосіб оцінки рівня технічної досконалості однотипних зразків озброєння та військової техніки / М.В.Чорний, Ю.В. Варванець, О.М. Калінін, П.О. Русіло. Заявник та власник патенту: Академія сухопутних військ імені гетьмана Петра Сагайдачного. Опубл. Бюл. № 22, 2011 р. 5. Русіло П.О. Спортивна метрологія. Основи теорії спортивних тестів і оцінок / Русіло П.О., Заневський І.П, Ярошко С.А. - Львів: ВВП ДУ "Львівська політехніка", 1995.-64 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб оцінки рівня технічної досконалості однотипних зразків озброєння і військової техніки, який полягає у визначені комплексного показника, який відрізняється тим, що за комплексний показник вибирають суму балів, отриманих за пропорційною шкалою оцінок, тактико-технічних характеристик однотипних зразків озброєння і військової техніки. 2 UA 72693 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
