Одноважільний змішувач води “крапля”

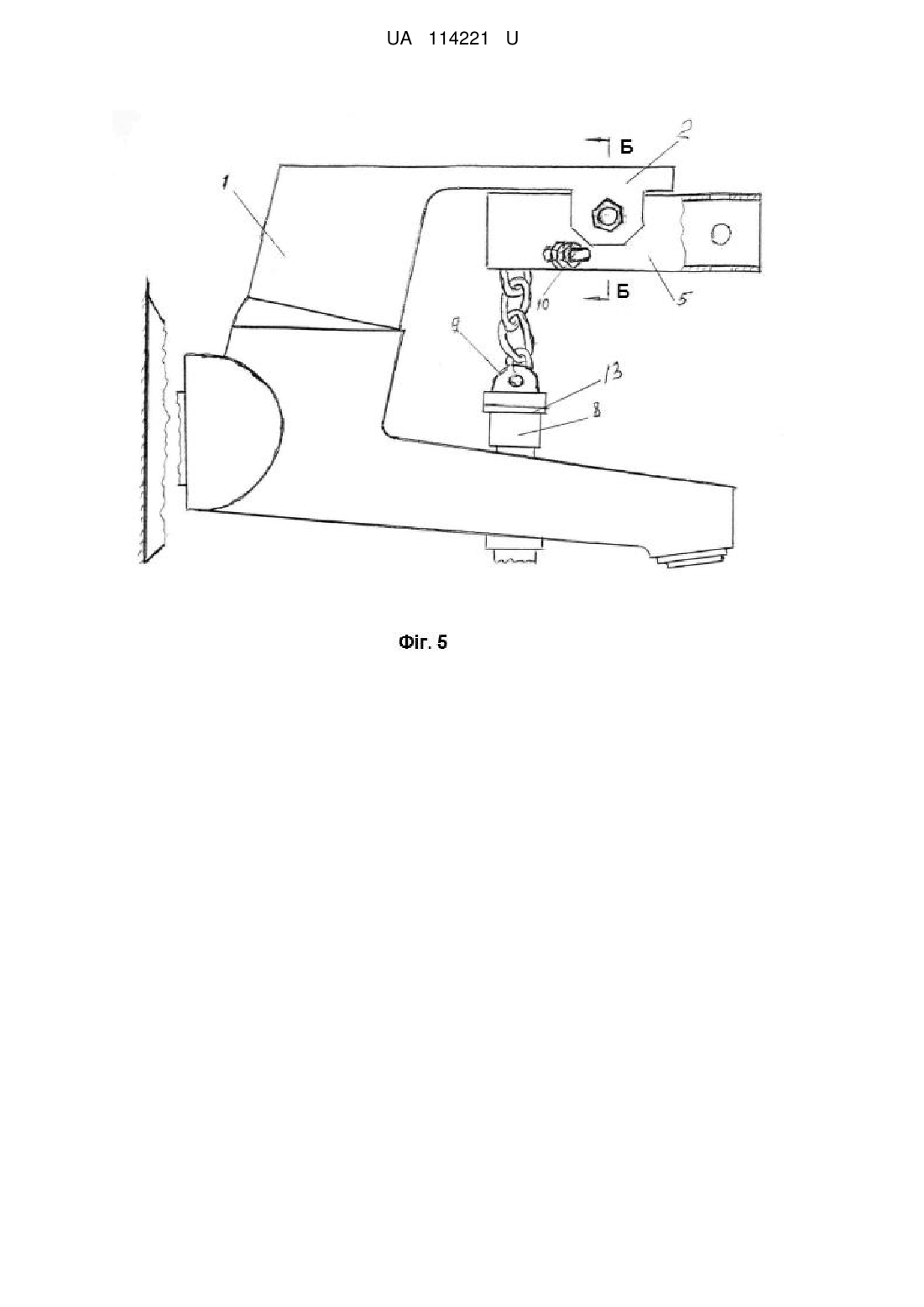

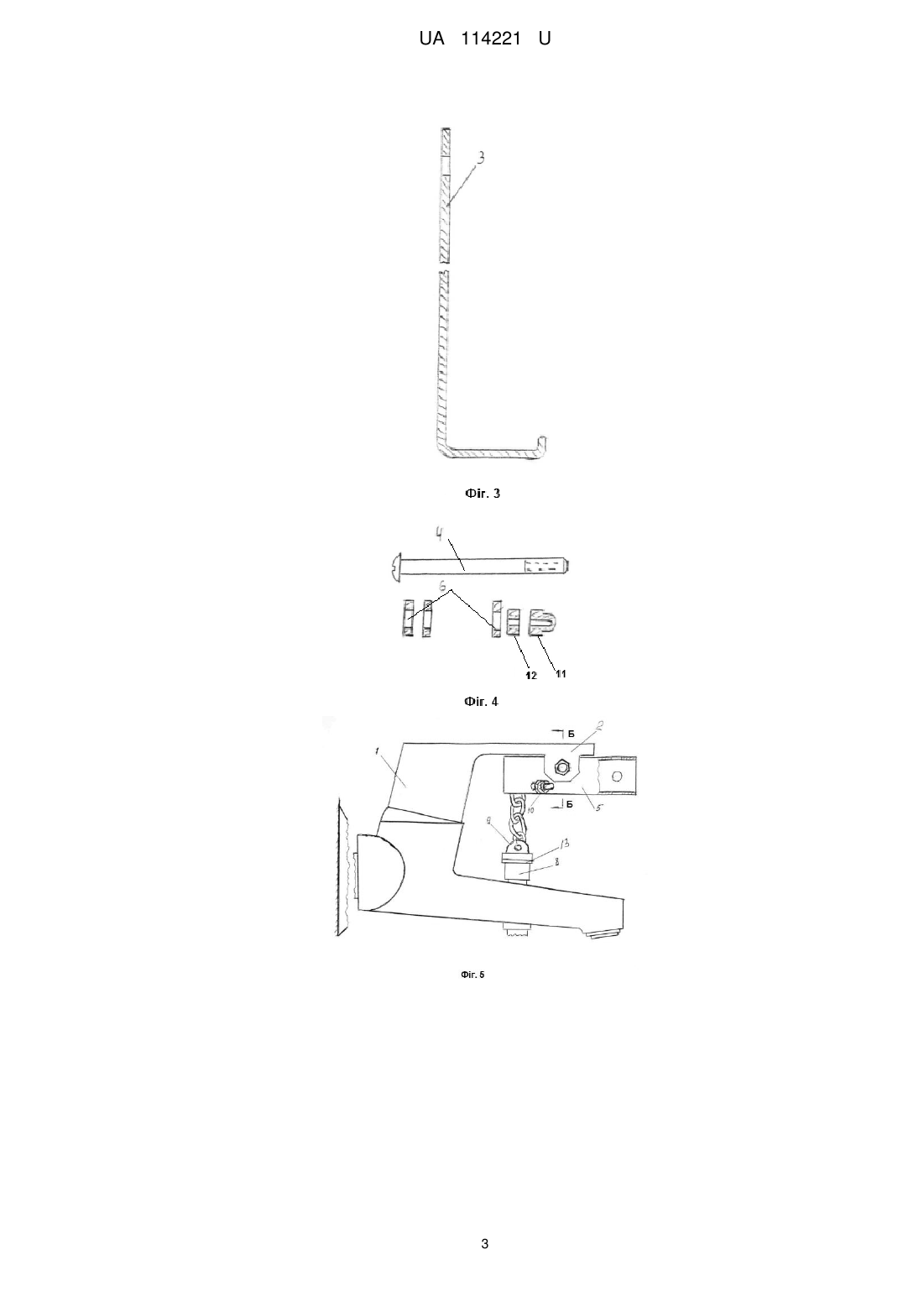

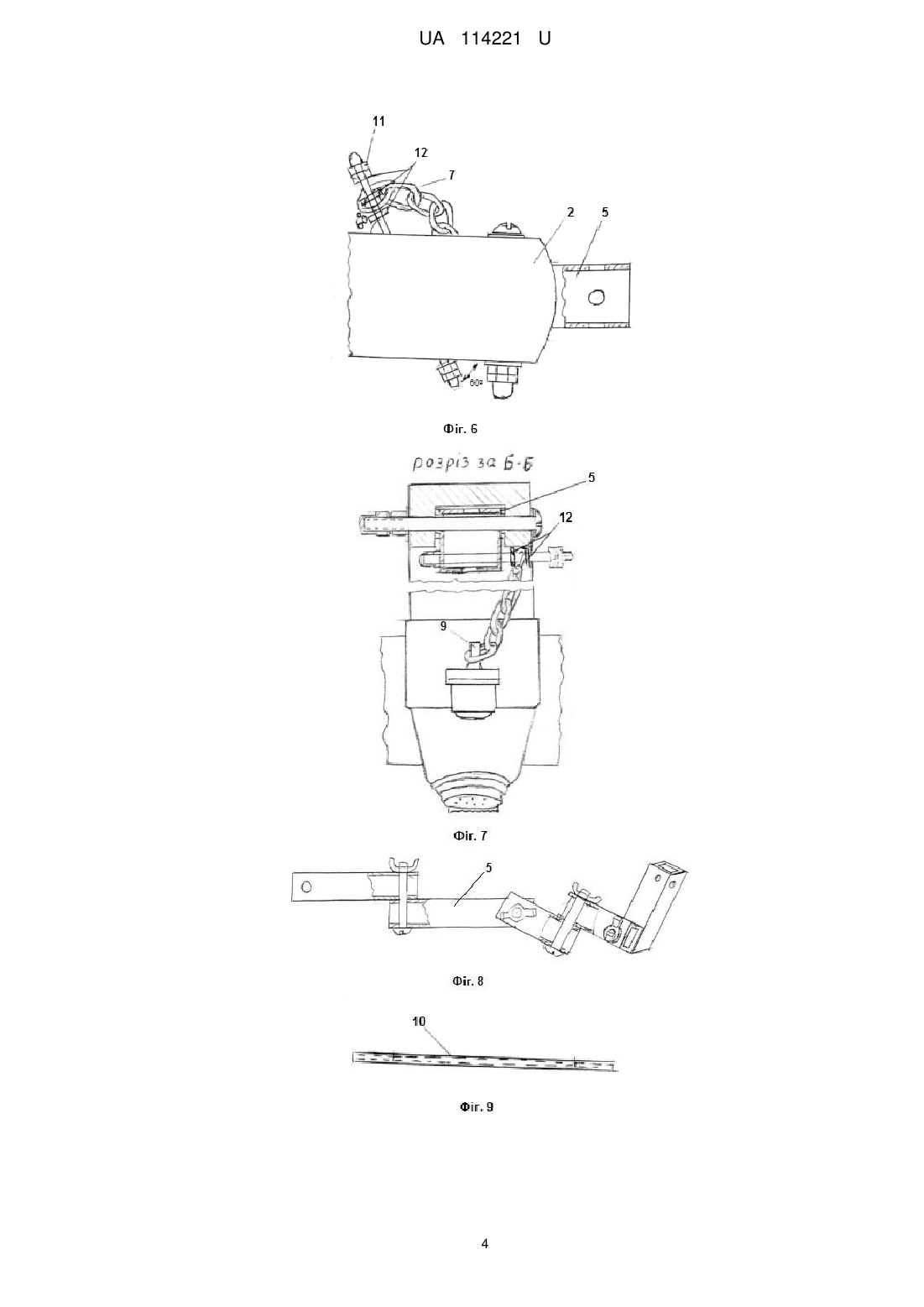

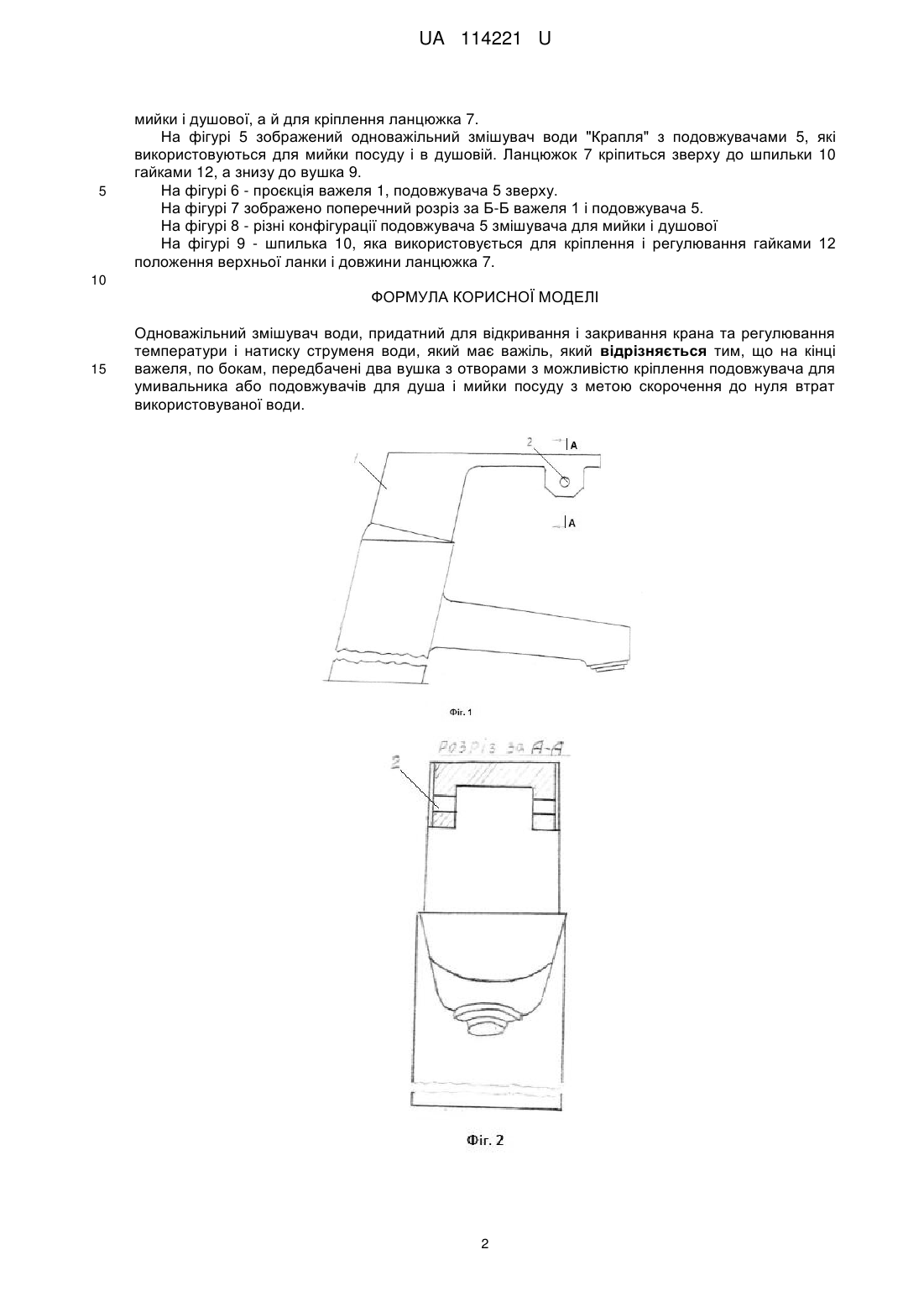

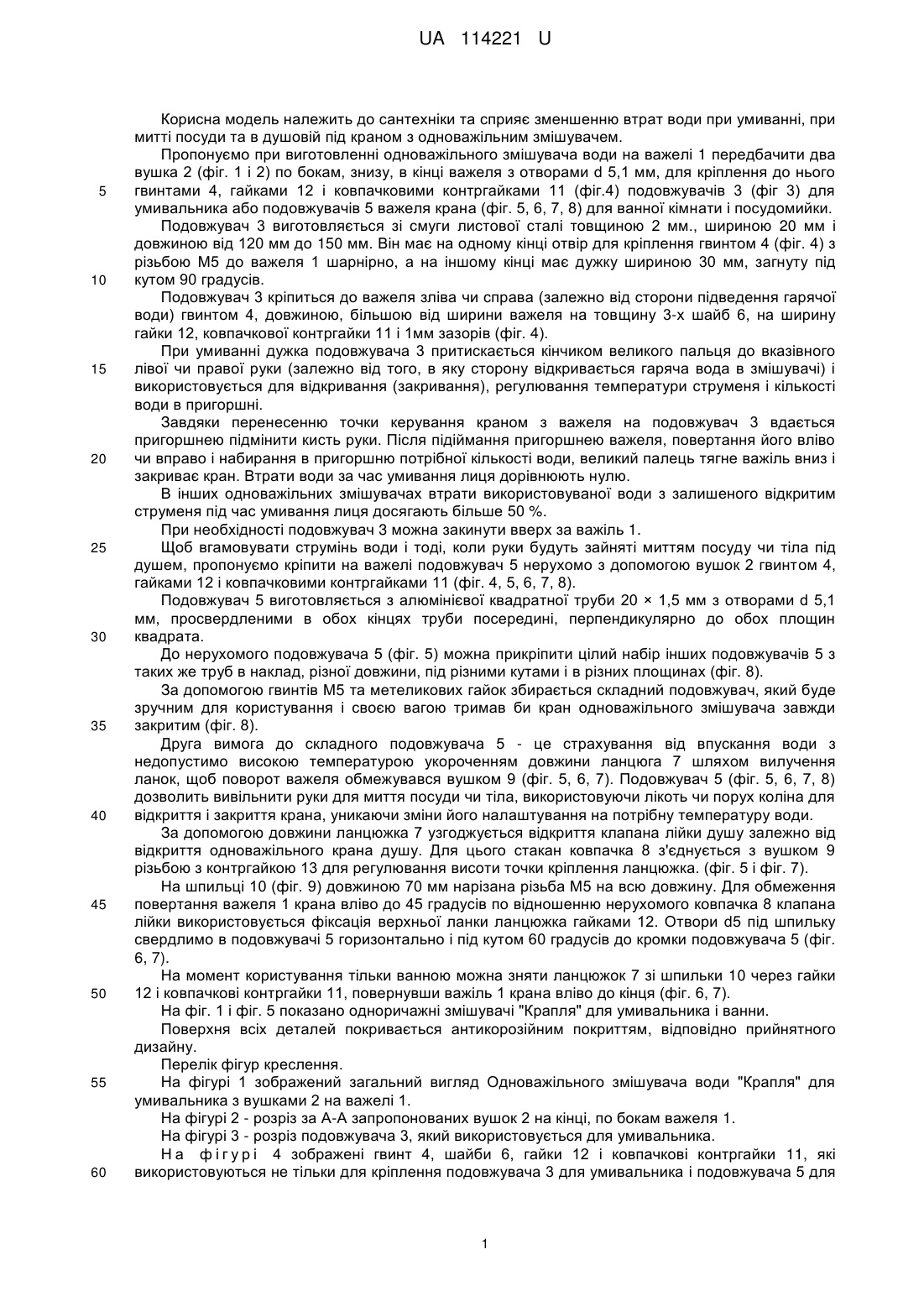

Реферат: Одноважільний змішувач води, придатний для відкривання і закривання крана та регулювання температури і натиску струменя води, який має важіль. На кінці важеля, по бокам, передбачені два вушка з отворами з можливістю кріплення подовжувача для умивальника або подовжувачів для душа і мийки посуду з метою скорочення до нуля втрат використовуваної води. UA 114221 U (54) ОДНОВАЖІЛЬНИЙ ЗМІШУВАЧ ВОДИ "КРАПЛЯ" UA 114221 U UA 114221 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сантехніки та сприяє зменшенню втрат води при умиванні, при митті посуди та в душовій під краном з одноважільним змішувачем. Пропонуємо при виготовленні одноважільного змішувача води на важелі 1 передбачити два вушка 2 (фіг. 1 і 2) по бокам, знизу, в кінці важеля з отворами d 5,1 мм, для кріплення до нього гвинтами 4, гайками 12 і ковпачковими контргайками 11 (фіг.4) подовжувачів 3 (фіг 3) для умивальника або подовжувачів 5 важеля крана (фіг. 5, 6, 7, 8) для ванної кімнати і посудомийки. Подовжувач 3 виготовляється зі смуги листової сталі товщиною 2 мм., шириною 20 мм і довжиною від 120 мм до 150 мм. Він має на одному кінці отвір для кріплення гвинтом 4 (фіг. 4) з різьбою M5 до важеля 1 шарнірно, а на іншому кінці має дужку шириною 30 мм, загнуту під кутом 90 градусів. Подовжувач 3 кріпиться до важеля зліва чи справа (залежно від сторони підведення гарячої води) гвинтом 4, довжиною, більшою від ширини важеля на товщину 3-х шайб 6, на ширину гайки 12, ковпачкової контргайки 11 і 1мм зазорів (фіг. 4). При умиванні дужка подовжувача 3 притискається кінчиком великого пальця до вказівного лівої чи правої руки (залежно від того, в яку сторону відкривається гаряча вода в змішувачі) і використовується для відкривання (закривання), регулювання температури струменя і кількості води в пригоршні. Завдяки перенесенню точки керування краном з важеля на подовжувач 3 вдається пригоршнею підмінити кисть руки. Після підіймання пригоршнею важеля, повертання його вліво чи вправо і набирання в пригоршню потрібної кількості води, великий палець тягне важіль вниз і закриває кран. Втрати води за час умивання лиця дорівнюють нулю. В інших одноважільних змішувачах втрати використовуваної води з залишеного відкритим струменя під час умивання лиця досягають більше 50 %. При необхідності подовжувач 3 можна закинути вверх за важіль 1. Щоб вгамовувати струмінь води і тоді, коли руки будуть зайняті миттям посуду чи тіла під душем, пропонуємо кріпити на важелі подовжувач 5 нерухомо з допомогою вушок 2 гвинтом 4, гайками 12 і ковпачковими контргайками 11 (фіг. 4, 5, 6, 7, 8). Подовжувач 5 виготовляється з алюмінієвої квадратної труби 20 × 1,5 мм з отворами d 5,1 мм, просвердленими в обох кінцях труби посередині, перпендикулярно до обох площин квадрата. До нерухомого подовжувача 5 (фіг. 5) можна прикріпити цілий набір інших подовжувачів 5 з таких же труб в наклад, різної довжини, під різними кутами і в різних площинах (фіг. 8). За допомогою гвинтів M5 та метеликових гайок збирається складний подовжувач, який буде зручним для користування і своєю вагою тримав би кран одноважільного змішувача завжди закритим (фіг. 8). Друга вимога до складного подовжувача 5 - це страхування від впускання води з недопустимо високою температурою укороченням довжини ланцюга 7 шляхом вилучення ланок, щоб поворот важеля обмежувався вушком 9 (фіг. 5, 6, 7). Подовжувач 5 (фіг. 5, 6, 7, 8) дозволить вивільнити руки для миття посуди чи тіла, використовуючи лікоть чи порух коліна для відкриття і закриття крана, уникаючи зміни його налаштування на потрібну температуру води. За допомогою довжини ланцюжка 7 узгоджується відкриття клапана лійки душу залежно від відкриття одноважільного крана душу. Для цього стакан ковпачка 8 з'єднується з вушком 9 різьбою з контргайкою 13 для регулювання висоти точки кріплення ланцюжка. (фіг. 5 і фіг. 7). На шпильці 10 (фіг. 9) довжиною 70 мм нарізана різьба M5 на всю довжину. Для обмеження повертання важеля 1 крана вліво до 45 градусів по відношенню нерухомого ковпачка 8 клапана лійки використовується фіксація верхньої ланки ланцюжка гайками 12. Отвори d5 під шпильку свердлимо в подовжувачі 5 горизонтально і під кутом 60 градусів до кромки подовжувача 5 (фіг. 6, 7). На момент користування тільки ванною можна зняти ланцюжок 7 зі шпильки 10 через гайки 12 і ковпачкові контргайки 11, повернувши важіль 1 крана вліво до кінця (фіг. 6, 7). На фіг. 1 і фіг. 5 показано одноричажні змішувачі "Крапля" для умивальника і ванни. Поверхня всіх деталей покривається антикорозійним покриттям, відповідно прийнятного дизайну. Перелік фігур креслення. На фігурі 1 зображений загальний вигляд Одноважільного змішувача води "Крапля" для умивальника з вушками 2 на важелі 1. На фігурі 2 - розріз за А-А запропонованих вушок 2 на кінці, по бокам важеля 1. На фігурі 3 - розріз подовжувача 3, який використовується для умивальника. Н а ф і г у р і 4 зображені гвинт 4, шайби 6, гайки 12 і ковпачкові контргайки 11, які використовуються не тільки для кріплення подовжувача 3 для умивальника і подовжувача 5 для 1 UA 114221 U 5 мийки і душової, а й для кріплення ланцюжка 7. На фігурі 5 зображений одноважільний змішувач води "Крапля" з подовжувачами 5, які використовуються для мийки посуду і в душовій. Ланцюжок 7 кріпиться зверху до шпильки 10 гайками 12, а знизу до вушка 9. На фігурі 6 - проєкція важеля 1, подовжувача 5 зверху. На фігурі 7 зображено поперечний розріз за Б-Б важеля 1 і подовжувача 5. На фігурі 8 - різні конфігурації подовжувача 5 змішувача для мийки і душової На фігурі 9 - шпилька 10, яка використовується для кріплення і регулювання гайками 12 положення верхньої ланки і довжини ланцюжка 7. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Одноважільний змішувач води, придатний для відкривання і закривання крана та регулювання температури і натиску струменя води, який має важіль, який відрізняється тим, що на кінці важеля, по бокам, передбачені два вушка з отворами з можливістю кріплення подовжувача для умивальника або подовжувачів для душа і мийки посуду з метою скорочення до нуля втрат використовуваної води. 2 UA 114221 U 3 UA 114221 U 4 UA 114221 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
