Змішувач одноважільний з покажчиком

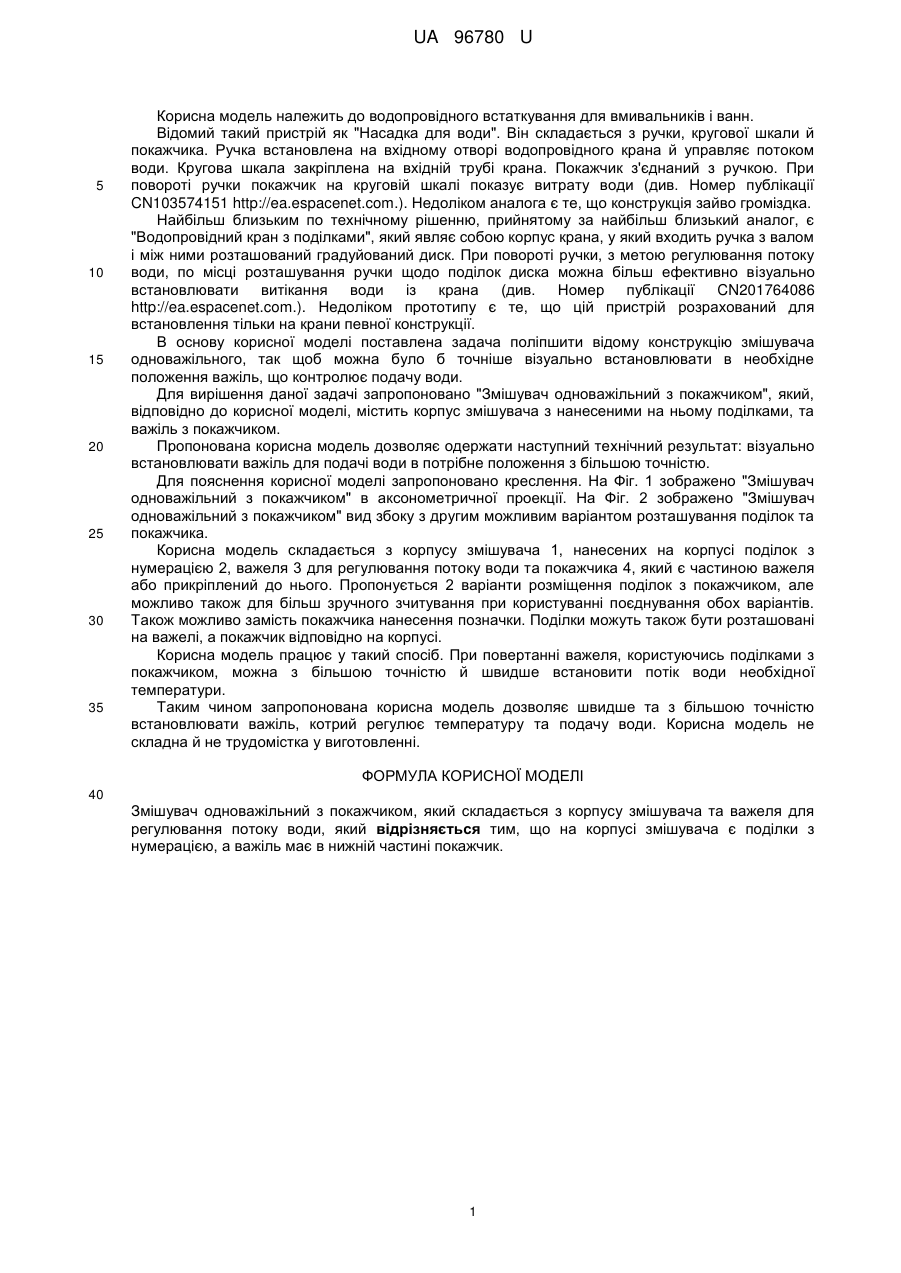

Реферат: UA 96780 U UA 96780 U 5 10 15 20 25 30 35 Корисна модель належить до водопровідного встаткування для вмивальників і ванн. Відомий такий пристрій як "Насадка для води". Він складається з ручки, кругової шкали й покажчика. Ручка встановлена на вхідному отворі водопровідного крана й управляє потоком води. Кругова шкала закріплена на вхідній трубі крана. Покажчик з'єднаний з ручкою. При повороті ручки покажчик на круговій шкалі показує витрату води (див. Номер публікації CN103574151 http://ea.espacenet.com.). Недоліком аналога є те, що конструкція зайво громіздка. Найбільш близьким по технічному рішенню, прийнятому за найбільш близький аналог, є "Водопровідний кран з поділками", який являє собою корпус крана, у який входить ручка з валом і між ними розташований градуйований диск. При повороті ручки, з метою регулювання потоку води, по місці розташування ручки щодо поділок диска можна більш ефективно візуально встановлювати витікання води із крана (див. Номер публікації CN201764086 http://ea.espacenet.com.). Недоліком прототипу є те, що цій пристрій розрахований для встановлення тільки на крани певної конструкції. В основу корисної моделі поставлена задача поліпшити відому конструкцію змішувача одноважільного, так щоб можна було б точніше візуально встановлювати в необхідне положення важіль, що контролює подачу води. Для вирішення даної задачі запропоновано "Змішувач одноважільний з покажчиком", який, відповідно до корисної моделі, містить корпус змішувача з нанесеними на ньому поділками, та важіль з покажчиком. Пропонована корисна модель дозволяє одержати наступний технічний результат: візуально встановлювати важіль для подачі води в потрібне положення з більшою точністю. Для пояснення корисної моделі запропоновано креслення. На Фіг. 1 зображено "Змішувач одноважільний з покажчиком" в аксонометричної проекції. На Фіг. 2 зображено "Змішувач одноважільний з покажчиком" вид збоку з другим можливим варіантом розташування поділок та покажчика. Корисна модель складається з корпусу змішувача 1, нанесених на корпусі поділок з нумерацією 2, важеля 3 для регулювання потоку води та покажчика 4, який є частиною важеля або прикріплений до нього. Пропонується 2 варіанти розміщення поділок з покажчиком, але можливо також для більш зручного зчитування при користуванні поєднування обох варіантів. Також можливо замість покажчика нанесення позначки. Поділки можуть також бути розташовані на важелі, а покажчик відповідно на корпусі. Корисна модель працює у такий спосіб. При повертанні важеля, користуючись поділками з покажчиком, можна з більшою точністю й швидше встановити потік води необхідної температури. Таким чином запропонована корисна модель дозволяє швидше та з більшою точністю встановлювати важіль, котрий регулює температуру та подачу води. Корисна модель не складна й не трудомістка у виготовленні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Змішувач одноважільний з покажчиком, який складається з корпусу змішувача та важеля для регулювання потоку води, який відрізняється тим, що на корпусі змішувача є поділки з нумерацією, а важіль має в нижній частині покажчик. 1 UA 96780 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
