Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи

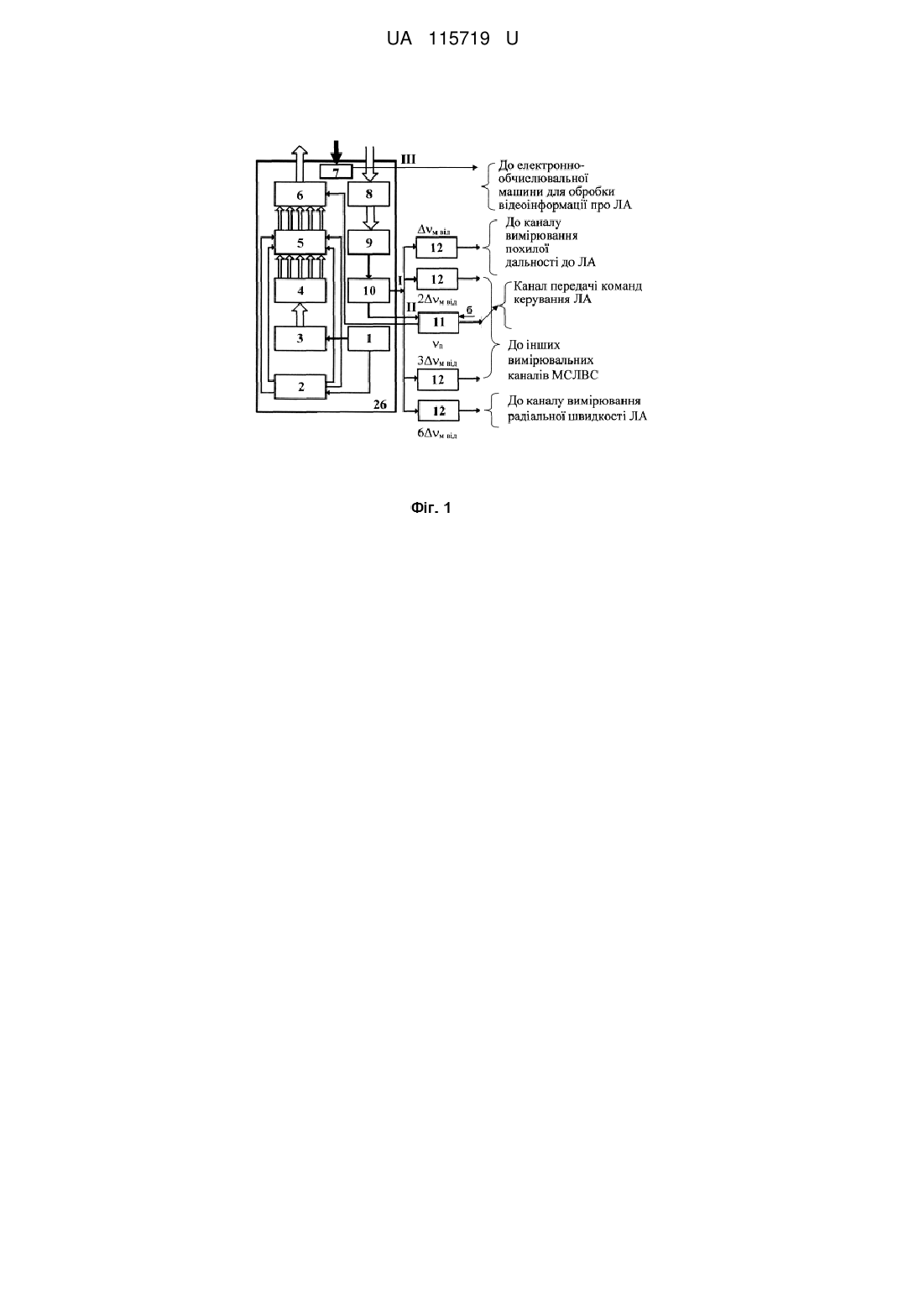

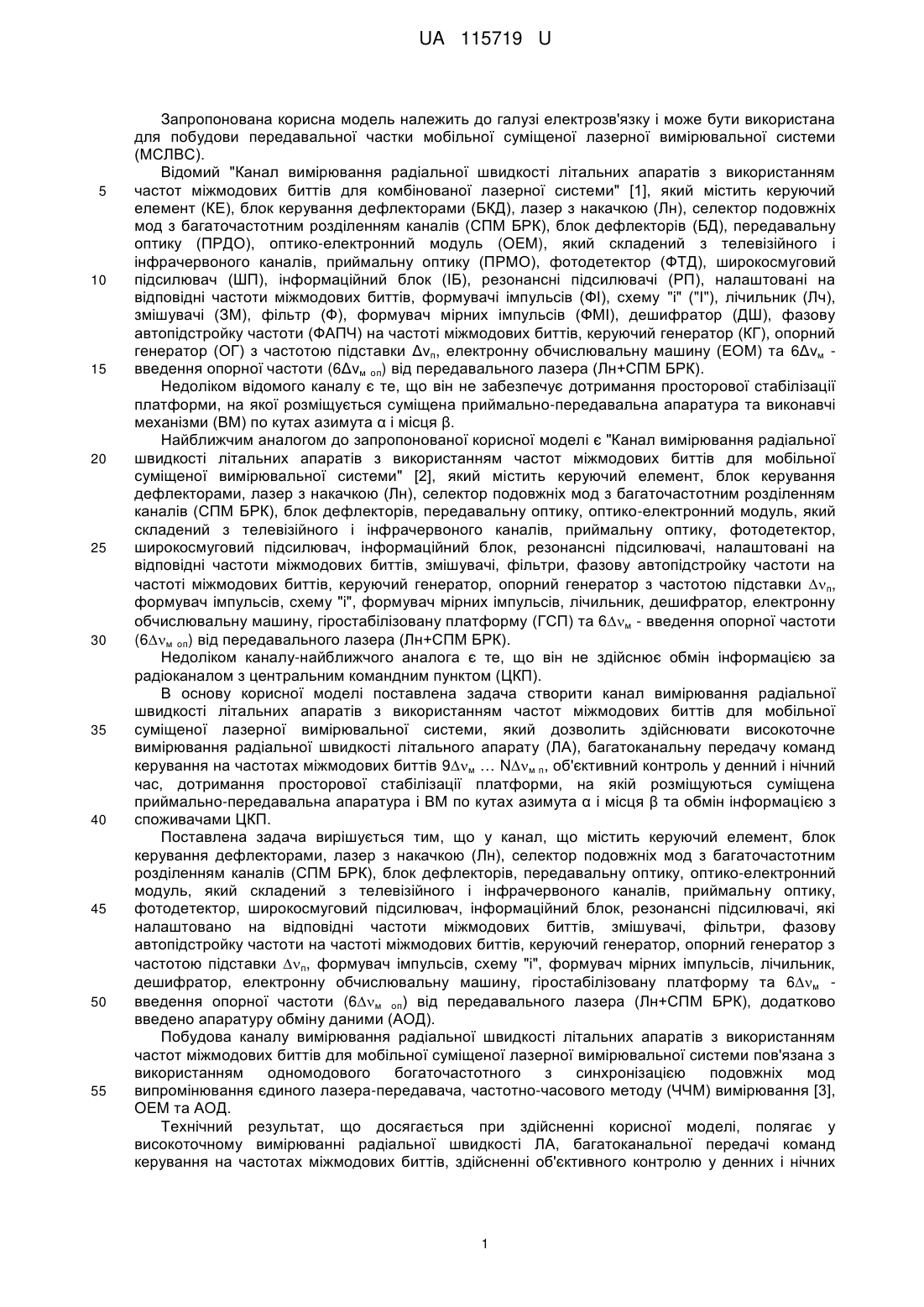

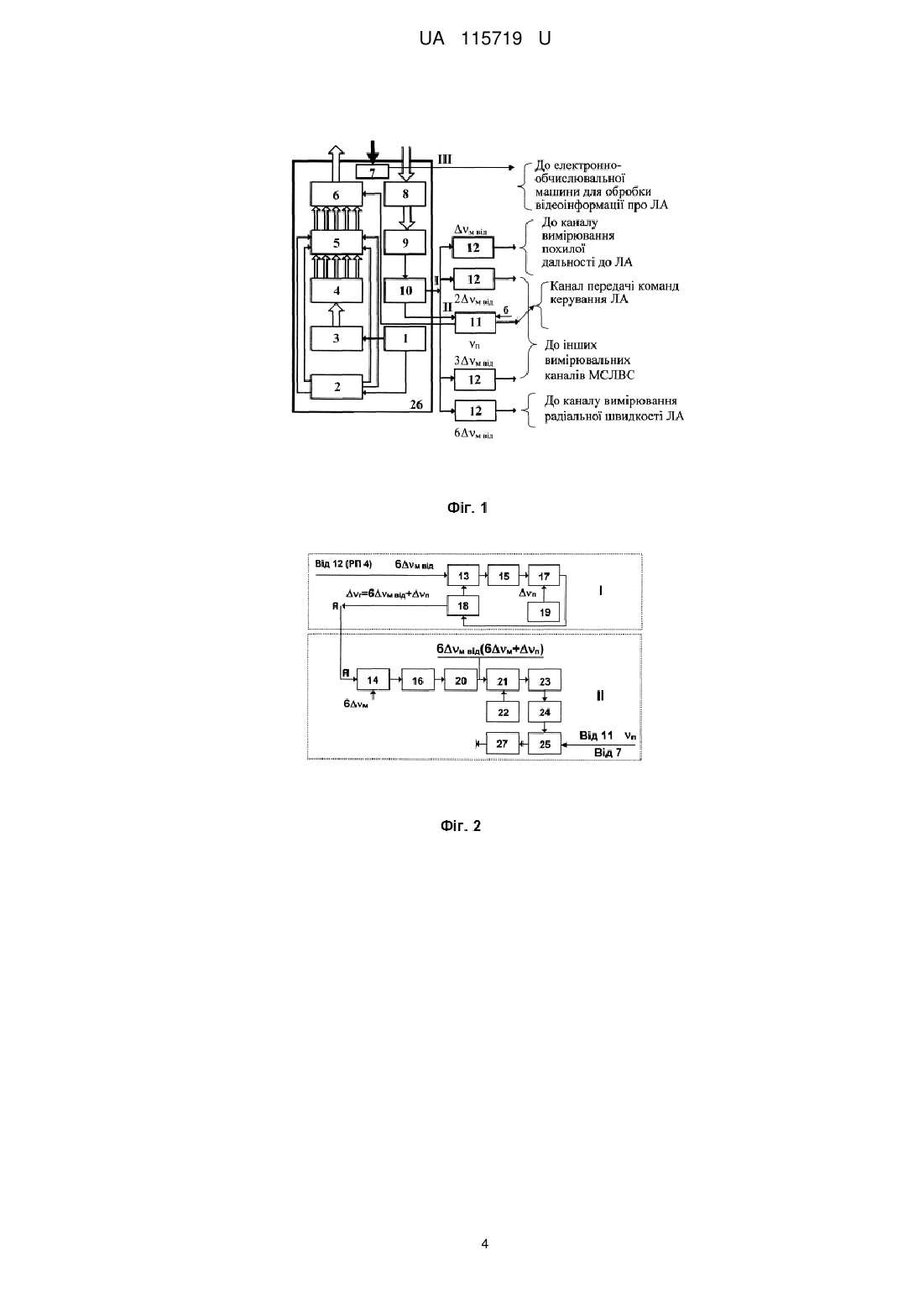

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м - введення опорної частоти (6м оп) від передаючого лазера (Лн+СПМ БРК). Додатково введено апаратуру обміну даними. UA 115719 U (12) UA 115719 U UA 115719 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів (БД), передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), налаштовані на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему "і" ("І"), лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки Δνп, електронну обчислювальну машину (ЕОМ) та 6Δνм введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМ БРК). Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якої розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута α і місця β. Найближчим аналогом до запропонованої корисної моделі є "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу (ГСП) та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК). Недоліком каналу-найближчого аналога є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості літального апарату (ЛА), багатоканальну передачу команд керування на частотах міжмодових биттів 9м … Nм n, об'єктивний контроль у денний і нічний час, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута α і місця β та обмін інформацією з споживачами ЦКП. Поставлена задача вирішується тим, що у канал, що містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, які налаштовано на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК), додатково введено апаратуру обміну даними (АОД). Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. Технічний результат, що досягається при здійсненні корисної моделі, полягає у високоточному вимірюванні радіальної швидкості ЛА, багатоканальної передачі команд керування на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних 1 UA 115719 U 5 10 15 20 25 30 35 40 45 50 55 умовах, забезпеченні просторової стабілізації платформи та обміну інформацією з споживачами. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації стежачого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, налаштовані на відповідні частоти міжмодових биттів, змішувачі (ЗМ 1-13 і ЗМ2-14), фільтри (Ф 1-15 і Ф 2-16), фазову автопідстройку частоти на частоті міжмодових биттів 17, керуючий генератор 18, опорний генератор 19 з частотою підставки п, формувач імпульсів 20, схему "і" 21, формувач мірних імпульсів 22, лічильник 23, дешифратор 24, електронну обчислювальну машину 25, гіростабілізовану платформу 26, апаратуру обміну даними 27 та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів) Δν101=ν10-ν1=9м, … Nм n); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових битів) Δν54=ν5-ν4=м, Δν97 = ν9-ν7=2м, Δν63=ν6-ν3=3м, Δν82 = ν8-ν2=6м. Груповий лазерний сигнал, який складений з частот міжмодових биттів Nм n, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м, 2м, 3м і 6м надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=м, ν9,ν7=2м, ν6,ν3=3м та ν8,ν2=6м фокусується в сканованих точках простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин а і Р (X і У). При цьому інформаційний лазерний сигнал частот 9м … Nм n проходить вдовж РСН (фіг. 3). Прийняті ПРМО відбиті від ЛA інформаційний та, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і, огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД, перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: - в ІБ для обробки інформації, яка приймається від ЛА; - по РП, які налаштовані на відповідні частоти міжмодових биттів м від, 2м від, 3м від, 6м від. При цьому імпульсні сигнали радіочастоти, що надходять з РП4 (РП 6vM) формують сигнал радіальної швидкості R', а РП 1 (РП м), РП 2 (РП 2м) і РП 3 (РП 3м) - формують сигнали для інших вимірювальних каналів МСЛВС. 2 UA 115719 U 5 10 15 20 25 30 35 40 Принцип вимірювання радіальної швидкості ЛА для МСЛВС полягає у наступному (фіг. 1, 2). На перший змішувач (ЗМ1) від РП 4 (РП 6м) подається сигнал з частотою 6м від, який змішується через зворотній зв'язок з сумішшю частот 6м від+м п, від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою п від ОГ. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6м. Сигнал різницевої частоти 6м від -(м-м п), отриманий з виходу Ф2, через Ф1, надходить на схему "І". На Лч проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена ДШ кількість рахункових імпульсів пропорційна частоті м допл, перетворюється у ЕОМ у цифро-аналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. OEM постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) радіальної швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ, здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот νn), які мають необхідні вихідні характеристики для використання. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута α і місця β. Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 95923, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для комбінованої лазерної системи. /О.В. Коломійцев, І.І. Сачук, М.В. Борисенко та ін. - № u201408417; заяв. 24.07.2014; опубл. 12.01.2015; Бюл. № 1. - 5 с. 2. Патент на корисну модель № 104634, Україна, MПK G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної вимірювальної системи. /О.В. Коломійцев, І.І. Сачук, Д.А. Гриб та ін. - № u201507690; заяв. 03.08.2015; опубл. 10.03.2016; Бюл. № 5. - 4 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи, що містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м - введення опорної частоти (6м оп) від передаючого лазера (Лн+СПМ БРК), який відрізняється тим, що додатково введено апаратуру обміну даними. 3 UA 115719 U 4 UA 115719 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
